【CN209672524U】一种空调无冷凝水雾化加湿器【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920270029.X(22)申请日 2019.03.04(73)专利权人 深圳前海帕拓逊网络技术有限公司地址 518129 广东省深圳市龙岗区坂田街道五和南路49号金方华电商产业园9栋2F(72)发明人 刘青松　林铁楠　王成武　何仁清　(51)Int.Cl.F24F 6/00(2006.01)F24F 13/14(2006.01)F24F 11/79(2018.01)(54)实用新型名称一种新型加湿器(57)摘要本实用新型涉及加湿器领域，具体公开了一种新型加湿器，包括设置在加湿器的水箱一侧的出风口，设置在水箱底部用于检测水箱倾斜角度的检测部，包括驱动器和堵头的驱动部，检测部根据测得的倾斜角度触发驱动器，再由驱动器控制所述堵头打开/关闭出风口；本实用新型提供的新型加湿器，可以克服水从加湿器的出风口进入机器内部，损坏电路的问题；能降低加湿器损坏概率，延长加湿器的使用寿命。

权利要求书1页 说明书3页 附图1页CN 209639188 U 2019.11.15C N 209639188U权　利　要　求　书1/1页CN 209639188 U1.一种新型加湿器，其特征在于，包括出风口，设置在所述加湿器的水箱的一侧；检测部，设置在所述水箱底部，并检测所述水箱的倾斜角度；驱动部，包括驱动器和堵头，所述驱动器与所述检测部电性连接，并由所述检测部控制启动，所述驱动器控制所述堵头打开/关闭所述出风口。

2.如权利要求1所述的新型加湿器，其特征在于，所述驱动器包括凸轮电机和凸轮，所述凸轮的一端与所述凸轮电机传动连接，所述凸轮电机驱动所述凸轮旋转。

3.如权利要求2所述的新型加湿器，其特征在于，所述凸轮的另一端铰接有连杆，所述连杆的端部固定连接所述堵头，所述凸轮旋转带动所述连杆运动，推动所述堵头打开/关闭所述出风口。

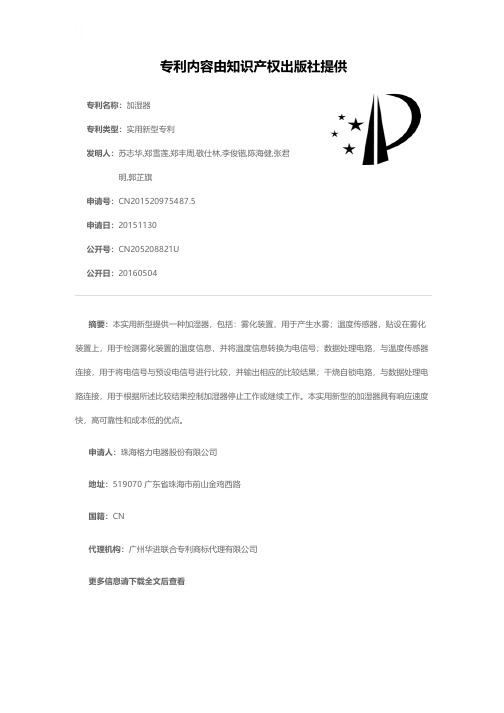

专利名称：加湿器
专利类型：实用新型专利
发明人：苏志华,郑雪莲,郑丰周,敬仕林,李俊锴,陈海健,张君明,郭芷旗
申请号：CN201520975487.5
申请日：20151130
公开号：CN205208821U
公开日：
20160504
专利内容由知识产权出版社提供
摘要：本实用新型提供一种加湿器，包括：雾化装置，用于产生水雾；温度传感器，贴设在雾化装置上，用于检测雾化装置的温度信息，并将温度信息转换为电信号；数据处理电路，与温度传感器连接，用于将电信号与预设电信号进行比较，并输出相应的比较结果；干烧自锁电路，与数据处理电路连接，用于根据所述比较结果控制加湿器停止工作或继续工作。

本实用新型的加湿器具有响应速度快，高可靠性和成本低的优点。

申请人：珠海格力电器股份有限公司
地址：519070 广东省珠海市前山金鸡西路
国籍：CN
代理机构：广州华进联合专利商标代理有限公司
更多信息请下载全文后查看。

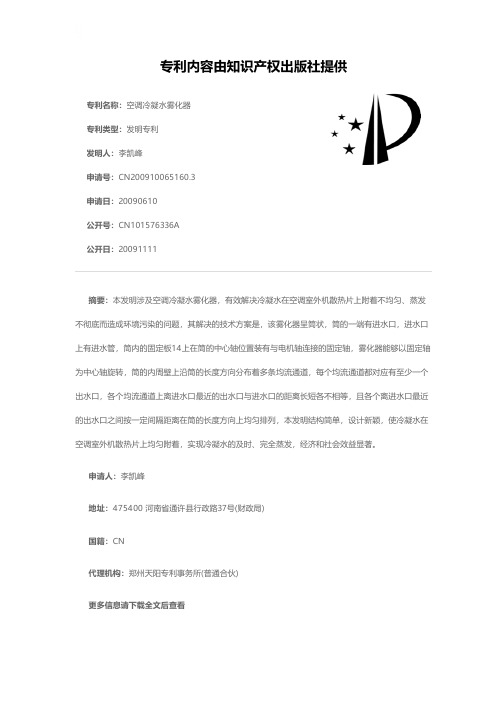

专利名称：空调冷凝水雾化器专利类型：发明专利
发明人：李凯峰
申请号：CN200910065160.3申请日：20090610
公开号：CN101576336A
公开日：
20091111
专利内容由知识产权出版社提供
摘要：本发明涉及空调冷凝水雾化器，有效解决冷凝水在空调室外机散热片上附着不均匀、蒸发不彻底而造成环境污染的问题，其解决的技术方案是，该雾化器呈筒状，筒的一端有进水口，进水口上有进水管，筒内的固定板14上在筒的中心轴位置装有与电机轴连接的固定轴，雾化器能够以固定轴为中心轴旋转，筒的内周壁上沿筒的长度方向分布着多条均流通道，每个均流通道都对应有至少一个出水口，各个均流通道上离进水口最近的出水口与进水口的距离长短各不相等，且各个离进水口最近的出水口之间按一定间隔距离在筒的长度方向上均匀排列，本发明结构简单，设计新颖，使冷凝水在空调室外机散热片上均匀附着，实现冷凝水的及时、完全蒸发，经济和社会效益显著。

申请人：李凯峰
地址：475400 河南省通许县行政路37号(财政局)
国籍：CN
代理机构：郑州天阳专利事务所(普通合伙)
更多信息请下载全文后查看。

专利名称：一种无水加湿空调
专利类型：实用新型专利
发明人：徐航,宋分平,刘军,赵方亮,彭杰林申请号：CN201621157670.5
申请日：20161031
公开号：CN206269244U
公开日：
20170620
专利内容由知识产权出版社提供
摘要：本实用新型涉及空调领域，公开了一种无水加湿空调，包括制冷剂回路，其包括压缩机、室内换热器、节流装置和室外换热器，压缩机通过换向阀分别与室内换热器及室外换热器连接，室内换热器设于室内机中，室外换热器设于室外机中，还包括加湿模块和为加湿模块供风的加湿风机，加湿模块设有依次连通的进风口、加热室、吸湿材料室和出风口，加热室用于可选择性地加热从进风口进入的空气，吸湿材料室设有风道，风道的侧壁设有吸湿材料；出风口通过加湿管路连接到室内机中；室外换热器与节流装置之间的管路并联有冷凝器，冷凝器插入吸湿材料室中，且冷凝器至少有部分外露于风道中。

本实用新型能够实现空调无水加湿，且结构简单，可靠性高。

申请人：广东美的制冷设备有限公司,美的集团股份有限公司
地址：528311 广东省佛山市顺德区北滘镇林港路
国籍：CN
代理机构：北京路浩知识产权代理有限公司
代理人：汤财宝
更多信息请下载全文后查看。

专利名称：一种无雾净化型加湿器的加湿结构专利类型：实用新型专利
发明人：莫观杰
申请号：CN202021557855.1
申请日：20200731
公开号：CN212692012U
公开日：
20210312
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种无雾净化型加湿器的加湿结构，包括筒状件，该筒状件的内部形成为接受从上往下吹的风的风道，所述筒状件的上部设置有用于风通过的通孔，所述筒状件的下部和底部封闭以用于盛装水分，所述通孔和风道之间设置有吸水棉，所述吸水棉延伸到所述筒状件的下部以在所述筒状件装水时浸润吸水。

本实用新型构思新颖、设计合理且便于操作，本实用新型通过设置筒状件，并在上面设置用于空气透过的过孔，下部装水，再结合吸水棉的设置，同时满足装水和加湿空气的透风设置，巧妙地利用了各个部件，效果良好。

申请人：莫观杰
地址：543302 广西壮族自治区梧州市藤县塘步镇龙安村答村三组149号
国籍：CN
代理机构：北京棘龙知识产权代理有限公司
代理人：戴丽伟
更多信息请下载全文后查看。

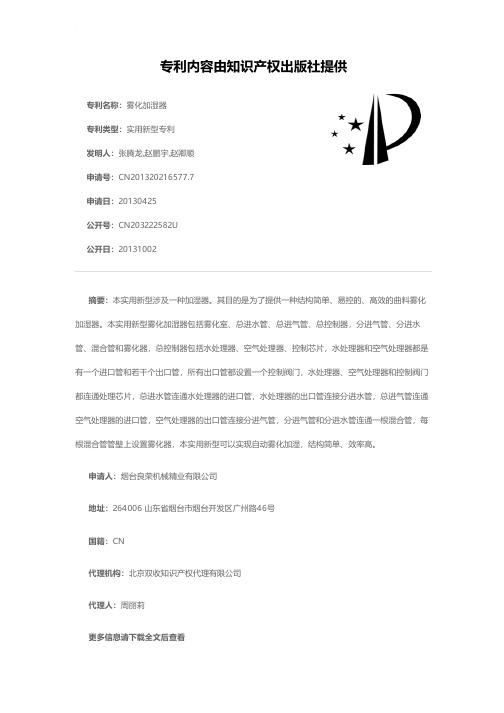

专利名称：雾化加湿器
专利类型：实用新型专利
发明人：张腾龙,赵鹏宇,赵卿顺申请号：CN201320216577.7申请日：20130425
公开号：CN203222582U
公开日：
20131002
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种加湿器。

其目的是为了提供一种结构简单、易控的、高效的曲料雾化加湿器。

本实用新型雾化加湿器包括雾化室、总进水管、总进气管、总控制器，分进气管、分进水管、混合管和雾化器，总控制器包括水处理器、空气处理器、控制芯片，水处理器和空气处理器都是有一个进口管和若干个出口管，所有出口管都设置一个控制阀门，水处理器、空气处理器和控制阀门都连通处理芯片，总进水管连通水处理器的进口管，水处理器的出口管连接分进水管，总进气管连通空气处理器的进口管，空气处理器的出口管连接分进气管，分进气管和分进水管连通一根混合管，每根混合管管壁上设置雾化器，本实用新型可以实现自动雾化加湿，结构简单、效率高。

申请人：烟台良荣机械精业有限公司
地址：264006 山东省烟台市烟台开发区广州路46号
国籍：CN
代理机构：北京双收知识产权代理有限公司
代理人：周丽莉
更多信息请下载全文后查看。

专利名称：一种空调冷凝水雾化机专利类型：实用新型专利
发明人：蔡哲宇
申请号：CN201921927556.X 申请日：20191110
公开号：CN211177265U
公开日：
20200804
专利内容由知识产权出版社提供
摘要：本实用新型公开一种空调冷凝水雾化机，包括机壳、执行组件和智能控制部分；机壳内形成有集水槽和雾化腔；执行组件包括有注水泵、溢流水泵、超声波雾化器及风机；超声波雾化器具有采用完全浸水式的大功率雾化片组；智能控制部分包括控制器、高水位传感器、低水位传感器、水位浮球开关及雾化器水位开关；注水泵在满足集水槽达到最低水位且雾化腔低于最高水位的条件下启动工作；超声波雾化器在满足雾化腔达到工作水位的条件下启动工作，风机与超声波雾化器同步工作；溢流水泵在满足集水槽达到最高水位的条件下启动工作。

本案实现大功率雾化效果，最终真正实现利用空调冷凝水有效加湿室内空气的有益效果。

申请人：莆田华侨中学,蔡哲宇
地址：351123 福建省莆田市涵江区江口镇新前村4号
国籍：CN
代理机构：泉州市潭思专利代理事务所(普通合伙)
代理人：林丽英
更多信息请下载全文后查看。

专利名称：一种高效雾化加湿器专利类型：实用新型专利
发明人：林汉勇
申请号：CN202022282880.X 申请日：20201014
公开号：CN213146824U
公开日：
20210507
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种高效雾化加湿器，包括加湿器外壳和内部结构，所述内部结构包括雾化片、导风板、防护网、雾化空间、出雾风道、出雾口和内壁，所述加湿器外壳内部底部固定有雾化片，所述雾化片上方设置有导风板且所述导风板固定在所述加湿器外壳内部，所述导风板端部固定有防护网，所述防护网上开设有雾化出口，本装置通过设置有倾斜的内壁和统一的出雾口，使得能够滤除雾气中较大的雾气颗粒，使得排出的雾气较为轻盈，进而形成一种瀑布式的出雾效果，同时可以解决加湿器周边积水的问题，使得对空气的加湿效果更佳。

申请人：进成(广东)智能科技股份有限公司
地址：528400 广东省中山市坦洲镇火炬路4号一层、二层之一、三层之二
国籍：CN
代理机构：合肥市科融知识产权代理事务所(普通合伙)
代理人：林娣
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201821821225.3(22)申请日 2018.11.06(73)专利权人 环润赛斯（天津）科技发展有限公司地址 300000 天津市滨海新区滨海高新区华苑产业区兰苑路1号增2号708-2(72)发明人 王海兵　(74)专利代理机构 北京沁优知识产权代理事务所(普通合伙) 11684代理人 姚艳(51)Int.Cl.F24F 6/12(2006.01)F24F 13/22(2006.01)F24F 13/20(2006.01)F24F 13/32(2006.01)(54)实用新型名称一种带自动清洗功能的微雾加湿器(57)摘要本实用新型涉及加湿器技术领域，具体地说是一种带自动清洗功能的微雾加湿器，包括上壳体、下壳体、加湿器本体以及为加湿器本体供水的水箱，所述上壳体的底部设置有内螺纹，所述下壳体的顶部设置有外螺纹，所述加湿通道均连通于排气管，所述加湿通道均呈U型，所述加湿通道的最低处设置有放水塞。

通过将加湿通道设计为U型，使得加湿通道内与冷凝结的水不会回流到排气管中，可利用这些冷凝水来对加湿通道进行冲洗清洁，也可对上壳体和下壳体的外壁进行清洁，不需要浪费额外的清洁水，利用不倒翁原理，使得装置不会因误碰而倾倒，使用更加安全，采用螺纹连接的方式，便于拆装。

权利要求书1页 说明书4页 附图4页CN 209027004 U 2019.06.25C N 209027004U1.一种带自动清洗功能的微雾加湿器，包括上壳体(1)、下壳体(2)、加湿器本体(3)以及为加湿器本体(3)供水的水箱(5)，其特征在于：所述上壳体(1)的底部设置有内螺纹，所述下壳体(2)的顶部设置有外螺纹，所述下壳体(2)呈半球形，所述上壳体(1)和下壳体(2)组合构成上尖下宽的不倒翁状，所述下壳体(2)内底部设置有铅块(9)，所述上壳体(1)内底部设置有支撑板(4)，所述加湿器本体(3)设置在支撑板(4)的顶部，所述水箱(5)设置在支撑板(4)的底部，所述加湿器本体(3)的排气管(10)设置在顶部，所述排气管(10)的顶端延伸出上壳体(1)，所述排气管(10)的顶部连接有加湿器喷头组件(11)，所述加湿器喷头组件(11)的底部设置有管接头(12)，所述排气管(10)的端部连接到管接头(12)，所述加湿器喷头组件(11)的四围设置有若干个加湿通道(13)，所述加湿通道(13)均连通于排气管(10)，所述加湿通道(13)均呈U型，所述加湿通道(13)的最低处设置有放水塞(14)。

专利名称：可调节雾量的加湿器专利类型：实用新型专利
发明人：梁文胡
申请号：CN202021274961.9申请日：20200701
公开号：CN212644846U
公开日：
20210302
专利内容由知识产权出版社提供
摘要：本实用新型公开一种可调节雾量的加湿器，所述可调节雾量的加湿器包括壳体组件、主控板以及调节件，所述壳体组件内部形成有相隔离的储水腔和容纳腔，所述容纳腔背离所述储水腔的表面开设有加水口和与所述储水腔连通的喷雾口，所述加水口和喷雾口间隔设置；所述主控板设于所述容纳腔内；所述调节件设于所述容纳腔的外壁面，并与所述主控板电连接，以调节所述喷雾口处的出雾量。

本实用新型技术方案的可调节雾量的加湿器可根据实际需要进行喷雾量的调节且方便随时补水。

申请人：深圳口袋熊科技有限公司
地址：518000 广东省深圳市宝安区航城街道三围社区航城大道176号华创达科技园C座4层国籍：CN
代理机构：深圳市世纪恒程知识产权代理事务所
代理人：张婷
更多信息请下载全文后查看。
