电子支气管镜系统技术参数

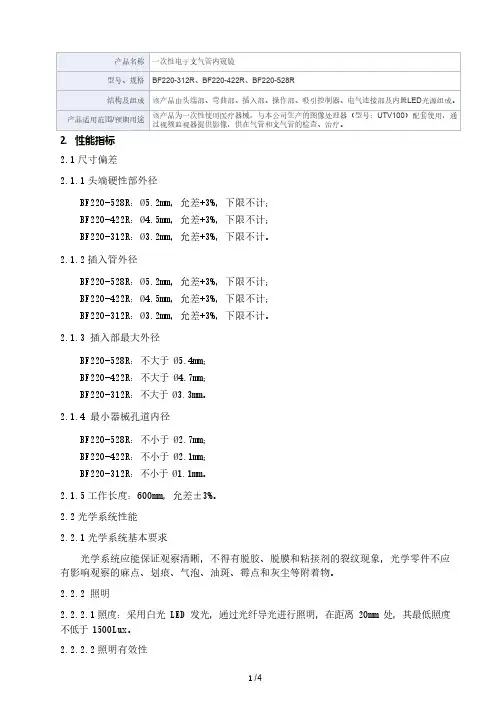

2.性能指标2.1尺寸偏差2.1.1头端硬性部外径BF220-528R：Ø5.2mm，允差+3%，下限不计；BF220-422R：Ø4.5mm，允差+3%，下限不计；BF220-312R：Ø3.2mm，允差+3%，下限不计。

2.1.2插入管外径BF220-528R：Ø5.2mm，允差+3%，下限不计；BF220-422R：Ø4.5mm，允差+3%，下限不计；BF220-312R：Ø3.2mm，允差+3%，下限不计。

2.1.3插入部最大外径BF220-528R：不大于Ø5.4mm；BF220-422R：不大于Ø4.7mm；BF220-312R：不大于Ø3.3mm。

2.1.4最小器械孔道内径BF220-528R：不小于Ø2.7mm；BF220-422R：不小于Ø2.1mm；BF220-312R：不小于Ø1.1mm。

2.1.5工作长度：600mm，允差±3%。

2.2光学系统性能2.2.1光学系统基本要求光学系统应能保证观察清晰，不得有脱胶、脱膜和粘接剂的裂纹现象，光学零件不应有影响观察的麻点、划痕、气泡、油斑、霉点和灰尘等附着物。

2.2.2照明2.2.2.1照度：采用白光LED发光，通过光纤导光进行照明，在距离20mm处，其最低照度不低于1500Lux。

2.2.2.2照明有效性2.2.2.2.1边缘均匀性：在有效景深范围内检查，照明光斑应充满视场的有效尺度，且在最大视场角的90%视场处的照度应均匀，在该视场带上选择四个正交方位测试，其边缘均≤25%。

匀度应满足UL2.2.2.2.2照明镜体光效：在W p的90%视场处的照明镜体光效IL eR≥0.52。

2.2.2.3照明光源和观察视场的重合性：在工作距离处，照明光斑应充满视场，无明显的亮暗分界线。

2.2.2.4照明光源辐照度应满足GB/T20145-2006《灯和灯系统的光生物安全性》中无危险类的要求。

支气管镜技术参数
1.景深：3-50mm
2.视野角度≥90°
3.软镜工作软管有效长度≥610mm
4.成像原理：电子成像技术
5.软镜插入管外径≤5.2mm，工作管道内径≥2.6mm
6.插入管软管前端弯曲角度：向上弯曲≥180°，向下弯曲≥130°，向上向下总弯曲角度≥310°
7.插入软管先端具备左右方向旋转调节功能，向左120°，向右120°，操控更精准
8.操作手柄具备三个功能按键：可控制图像显示器的图像冻结，图像拍照录像，图像放大缩小的功能
9.自带LED光源
10.配备≥6.0英寸便携式显示屏
11.开机时间≤3秒
12.图像显示器与操作手柄采用标准连接
13.标配2节大容量可充电锂电池。

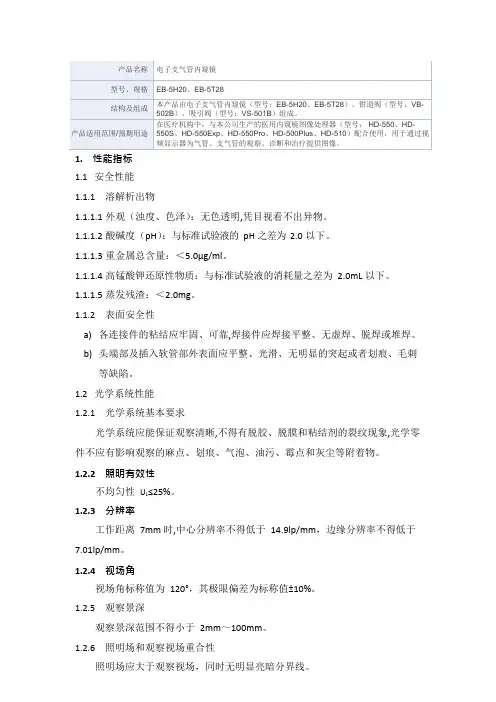

1.性能指标1.1安全性能1.1.1溶解析出物1.1.1.1外观（浊度、色泽）：无色透明,凭目视看不出异物。

1.1.1.2酸碱度（pH）：与标准试验液的pH 之差为2.0 以下。

1.1.1.3重金属总含量：＜5.0μg/ml。

1.1.1.4高锰酸钾还原性物质：与标准试验液的消耗量之差为2.0mL 以下。

1.1.1.5蒸发残渣：＜2.0mg。

1.1.2表面安全性a)各连接件的粘结应牢固、可靠,焊接件应焊接平整、无虚焊、脱焊或堆焊。

b)头端部及插入软管部外表面应平整、光滑、无明显的突起或者划痕、毛刺等缺陷。

1.2光学系统性能1.2.1光学系统基本要求光学系统应能保证观察清晰,不得有脱胶、脱膜和粘结剂的裂纹现象,光学零件不应有影响观察的麻点、划痕、气泡、油污、霉点和灰尘等附着物。

1.2.2照明有效性不均匀性U L≤25%。

1.2.3分辨率工作距离7mm 时,中心分辨率不得低于14.9lp/mm，边缘分辨率不得低于7.01lp/mm。

1.2.4视场角视场角标称值为120°，其极限偏差为标称值±10%。

1.2.5观察景深观察景深范围不得小于2mm～100mm。

1.2.6照明场和观察视场重合性照明场应大于观察视场，同时无明显亮暗分界线。

1.2.7照明镜体光效在W P 的90%视场处的照明镜体光效IL eR 的名义值为0.1。

实测值不小于名义值。

1.2.8亮度响应特性线性拟合系数R2 应不小于0.98。

1.2.9信噪比随机噪声信噪比标称值为39dB，允差为-20%，上限不计。

1.2.10空间频率响应在SFR 值为50%和30%时所对应的物方空间角频率的标称值为 1.34lp/°和1.50lp/°，允差为为-20%，上限不计。

1.2.11静态图像宽容度静态图像宽容度的标称值为45，允差为-20%，上限不计。

1.3吸引、钳道系统1.3.1吸引应畅通，钳子插入口处应有对人体内腔液体的防喷装置。

项目需求第一标段电子支气管镜电子支气管镜技术参数（进口）1、工作条件：※1.1整机原装进口，主机光源为分体式设计1.2成像方式为顺次成像2、技术要求：2.1有图像处理中心 1台(1)信号传输：同时有SDTV信号输出、VBS合成、Y/C和RGB及同步输出(2)白平衡调整：有自动白平衡调节功能(3)色调调节：有红蓝正负七档色调调节功能(4)AGC：有全自动增益调节控制功能(5)测光转换：平均、峰值、全自动测光三种测光模式可任意遥控切换(6)构造强调：有八级构造强调功能，突出内镜下图像的整体结构(7)轮廓强调：有八级轮廓强调功能，突出强调内镜下图像的轮廓(8)图像处理：有多档电子放大功能，可冻结后再放大(9)画面大小的改变：有标准图像与大图像切换功能(10)图像冻结：有快速实时冻结功能(11)患者数据：使用专业键盘可以预先输入患者数据及医生操作模式。

①患者IDNo②患者姓名③性别和年龄④出生日期⑤记录日期（时间、秒表）⑥图像幅数⑥图像幅数⑦录像机模式⑧图像显示设定⑨医生姓名⑩备注(12)记忆功能：镜体有内镜信息记忆功能，可将存储在内镜记忆芯片中的如下相关的数据调用并显示在屏幕上。

如内镜型号、本体号、备注、服务协议、保修期、所有者、用户ID 号码(13)存储功能：图像处理中心关闭后，以下设定可以被存储。

①色调②强调③白平衡④测光模式⑤电子放大(14)互换性：可以与医院原有内镜兼容互换使用2.2冷光源：一台(1)自动调节：有伺服光圈自动亮度控制模式(2)曝光功能：有17档自动曝光功能(3)功率：检查灯为300W氙气短弧灯（无臭氧）※(4)灯泡：有应急备用灯(5)调节方式：光亮度为自动调节及手动调节两种方式(6)色颜转换：使用专业滤光片可以实现颜色转换2.3监视器 1台(1)高清晰度液晶专用视频监视器(2)分辨率：1280乘1024点高分辨率显示(SXGA)(3)信号模式：YPbPr输入输出信号方式(4)输入：输入信号Line A、Line B、Y/C、RGB+EXT-Sync/YPbPr信号格式(5)输出：输出信号Line A、Line B、Y/C、RGB+EXT-Sync/YPbPr信号格式(6)显示屏：液晶屏为21英寸有效距阵大屏幕显示(7)有防闪涂层式设计,减低反光现象.逐行扫描方式降低图像失真及闪烁2.4台车一个(1)四轮静音、具有内镜挂臂、升降及旋转可以根据医生角度调节2.5电子支气管镜一条2.5电子支气管镜一条(1)视野：120度(2)视野深度：3-100MM(3)先端部外径：4.9mm(4)弯曲角度：向上180度，向下130度(5)插入部外径：4.9mm(6)有效长度：600mm(7)全长：870mm(8)器械钳道内径：2.0mm(9)最小可视距离：3mm※(10)遥控按键：镜体操作手柄具有至少三个或三个以上遥控按键,可以将主机多种功能任意设定方便操作(11)可以进行高频电烧、YAG和半导体激光治疗(12) 含内镜信息记忆功能2.6有图文工作站一套2.7有漏水测试器一个第六标段信息化网络监护仪信息化网络监护仪参数1基本要求★1.1标配12.1〞TFT彩色液晶显示屏。

电子支气管镜技术参数（一）、主要技术参数要求（1）影像处理系统：1.采用彩色CCD成像技术；2.主机光源一体化设计，易于连接移动；3.全屏画面显示，图像无损失；4.具有轮廓增强功能；5.具有自动对比度调整功能；6.具有自动降噪功能；7.具有自动白平衡功能；8.具有色彩自动记忆功能；9.▲具有图像冻结功能；10.▲具有内镜锁定功能；11.视频信号处理系统：要求有RGB，Y/C，VIDEO输出方式；确保多项外围设备，有原始、真实的图像输入（录相机、电脑图文、打印机等外围设备），且具有USB输出接口，保证医师采集到实时清晰的画面；12.光源：主光源采用高辉度氙气灯，另附有卤素光源作备用；13.具有自动亮度调节方式；14.具有多种测光方式，可根据观看部位的不同进行调节；15、▲主机兼容性强，可兼容电子胃镜、电子结肠镜、电子十二指肠镜、电子支气管镜、电子鼻咽喉镜、电子膀胱镜、超声内镜等；二、电子支气管镜1：1、视野角≥120°；2、景深：3-50mm；3、▲插入部外径5.2mm；4、有效长度≥600mm，全长≥860mm；5、▲弯曲角度：上≥210°，下≥130°；6、▲钳道管道：≥2.0mm；7、PVE接头可180°旋转，减少导光缆的扭伤；8、内镜可控制图像冻结、采集、存储；9、导光缆、电子接口一体化设计；10、与高频电、YAG激光和半导体激光兼容。

三、电子支气管镜2：1、视野角≥120°；2、景深：3-50mm；3、▲插入部外径3.7mm；4、有效长度≥600mm，全长≥860mm；5、弯曲角度：上≥210°，下≥130°；6、▲钳道管道：≥1.2mm；7、PVE接头可180°旋转，减少导光缆的扭伤；8、内镜可控制图像冻结、采集、存储；9、导光缆、电子接口一体化设计；10、与高频电、YAG激光和半导体激光兼容。

四、内窥镜台车：1、与所推荐主机匹配；2、多层设计，可放置电刀及视频打印机等；3、提供监视器吊臂，方便调整监视器观看角度；。

电子支气管镜参数技术规定
1.采用电子成像技术，工作软管不含导像、导光纤维
2.软镜插入管长度≥610mm
3.视野角度≥120°，视场角0°能提供大范围、清晰明亮旳图像
4.软镜插入管外径≤
5.2mm工作管道内径≥2.2mm，软镜先端具有
上下左右四个方向角度调整功能
5.插入管软管前端弯曲角度：向上弯曲≥160°，向下弯曲≥130°，
向上向下总弯曲角度≥290°
6.软镜插入管表面有数字刻度，以便临床辨别深度使用
7.手持式图像处理器：配置≤3.0英寸显示屏，规定显示屏必须采用
非触屏式设计一键开机即能使用，保证手术中尽量少接触显示屏用以保障手术安全。

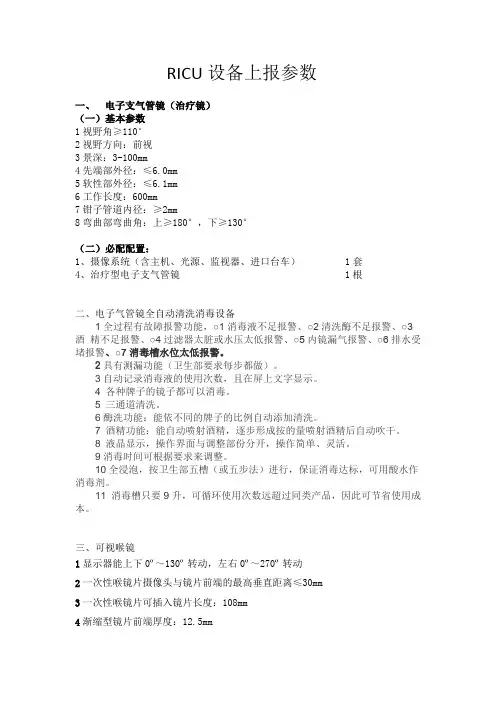

RICU设备上报参数一、电子支气管镜（治疗镜）（一）基本参数1视野角≥110°2视野方向：前视3景深：3-100mm4先端部外径：≤6.0mm5软性部外径：≤6.1mm6工作长度：600mm7钳子管道内径：≥2mm8弯曲部弯曲角：上≥180°，下≥130°（二）必配配置：1、摄像系统（含主机、光源、监视器、进口台车） 1套4、治疗型电子支气管镜 1根二、电子气管镜全自动清洗消毒设备1全过程有故障报警功能，○1消毒液不足报警、○2清洗酶不足报警、○3酒精不足报警、○4过滤器太脏或水压太低报警、○5内镜漏气报警、○6排水受堵报警、○7消毒槽水位太低报警。

2具有测漏功能（卫生部要求每步都做）。

3自动记录消毒液的使用次数，且在屏上文字显示。

4 各种牌子的镜子都可以消毒。

5 三通道清洗。

6酶洗功能：能依不同的牌子的比例自动添加清洗。

7 酒精功能：能自动喷射酒精，逐步形成按的量喷射酒精后自动吹干。

8 液晶显示，操作界面与调整部份分开，操作简单、灵活。

9消毒时间可根据要求来调整。

10全浸泡，按卫生部五槽（或五步法）进行，保证消毒达标，可用酸水作消毒剂。

11 消毒槽只要9升，可循环使用次数远超过同类产品，因此可节省使用成本。

三、可视喉镜1显示器能上下0º～130º转动，左右0º～270º转动2一次性喉镜片摄像头与镜片前端的最高垂直距离≤30mm3一次性喉镜片可插入镜片长度：108mm4渐缩型镜片前端厚度：12.5mm5镜片角度：42度6视场角60º±15%7摄像头内置的全密封防水设计高功率LED光源，光照度≥150Lux 8显示器线素不低于320*2409分辨率≥3.72 LP/mm10纺锤型短手柄设计，握持舒适11具有特殊防雾功能12充电器输入：100-240VAC 50/60Hz13充电器输出：5V，1000mA14充电时间：＜3小时15持续放电时间：＞3小时16充电次数：＞300次17内置可充电式锂电子聚合物电池18由厂家负责售后服务四、便携式转运呼吸机1.液晶显示2.通气模式 A/C SIMV SPONT PEEP3.潮气量50ml-1000ml 连续可调4.分钟通气量＞18L/min 连续可调5.氧浓度50%-100%，一键切换6.呼吸频率2-80bpm7.吸气时间0.2s-6s8.吸呼比3:1-1:59.供气压力4cmH2O-40cmH2O10.SIMV频率1bpm-30bpm11.触发压力1bpm-30bpm12.内置电池可充锂电，标配车载电源13.重量小于5Kg14.报警范围气源压力低报警，电池电量低报警，气道压力上、下限报警，潮气量低报警，窒息报警，外部电源断电报警，系统故障报警五、便携式转运监护仪技术要求1、便携式监护仪，可用于院外（救护车）或院内病人转运过程中监护，2、彩色TFT显示屏不小于4.7英寸，分辨率不小于480*240，具有环境光线自动检测功能及户外模式。

电子支气管镜（进口）参数一、图像处理系统1.1.照明灯需为LED灯，灯泡寿命≥2000小时；1.2.高清信号输出至少可选择HD-SDI和DVI输出方式；1.3.具备标清信号输出功能，可选择：VBS复合信号；Y/C 和RGB；可同时输出；1.4.具有自动调节白平衡调节功能；1.5.具备自动增益控制（AGC）功能：当内镜先端距离需要观察的物体较远，光照不足时，图像可以被电子增强；1.6.图像处理过程中自动降噪1.7.测光可选自动测光、峰值测光、平均测光三种模式；1.8.具备构造强调和轮廓强调功能；1.9.使用键盘上的快捷键可以改变图像尺寸；1.10.具备冻结功能：可以使用内镜或键盘上的快捷键键冻结内镜图像；1.11.具备预冻结功能：在进行冻结操作和显示前，可以从设定的时间内抓取的图像中选择最清晰的图像；1.12.具备窄带光观察功能；1.13.具备USB接口，可连接U盘储存高画质图片；1.14.内镜图像上可以显示以下数据信息：患者ID号·患者姓名·性别·年龄·出生日期·记录日期（时间、计时器）·诊断；1.15.具备记忆设定功能：以下设定在关机后仍可被记忆。

色调·测光模式·图像强调模式·色彩强调模式·对比度·AGC·色彩模式·白平衡·亮度调节方法·亮度·送气；1.16.重量：≤12kg；1.17.放电击保护级别：I级；1.18.兼容性：可兼容同品牌电支气管镜、纤维支气管镜、超声小探头、超声支气管镜等；二、电子支气管镜2.1.视野范围（FOV）≥120°；2.2.视野方向0°前视；2.3.景深≤3-100mm；2.4.先端部：外径≤6.0mm；2.5.插入管：外径≤6.0mm；2.6.弯曲部：弯曲角度上≥180°，下≥130°；2.7.钳子管道：内径≥2.6mm；2.8.手柄遥控按钮个数≥3个（送水送气按钮不算在内）；2.9.手柄与镜身部位为链条传动；2.10.全防水设计，清洗内镜无需安装防水帽；2.11.可兼容高频电烧；三、监视器3.1.原装进口液晶显示器≥21寸；3.2.高清LCD面板；3.3.可以转接输入信号到其它显示器，实现信号复制；3.4.支持广泛的输入/输出端口，包括HD/SD-SDI ,DVI-I,VGA；四、台车4.1.可兼容所投品牌各类机型（EUS设备除外）4.2.简洁小巧，外观整齐划一，节省内镜室空间五、配置图文工作站除颤监护仪招标参数1. 显示器: 不小于6英寸,彩色显示屏，便于观察2. 可显示ECG，SpO2, EtCO2等波形, 支持数字放大，波形冻结3. 除颤电流波形：双相波4. 标配工作模式：手动除颤，同步复律，生命体征监护，内部放电，机器自检5. 除颤能量: 270J, 14档能量选择6. 能量及工作模式选择: 一体旋扭式,快速，直观7. 快速充电：4秒内充电到200J（即便用交流电的情况下），充电过程中可在屏幕上.显示当前能量值8. ECG波形恢复时间：除颤放电后，心电波形在3秒内恢复9. 心电导联：标配三导联，可选配6芯心电导联线10. 可升级呼吸末二氧化碳和血氧饱和度11. 自检指示：带有自检指示灯12. 电池：采用安全性高的锂电池13. 使用环境：工作温度：-5℃到45℃、防振动、防水级别IPX414.仪器内置屏幕智能操作指导，带有电极板放置架，具有报警指示灯15.可升级体外起搏功能，起搏分为固定和按需两种模式。

贵州省康复医院进口医疗设备技术参数一、电子支气管镜（配2根镜子）用途：可用于检查患者气管情况，清楚电动吸引器难以清楚的肺部分泌物。

要求：一、设备名称：数字电子支气管镜系统二、货物需求2.1数量及配置：一套：包括电子影像处理中心1台（含冷光源），电子支气管镜2根（不同直径），高清液晶监视器1台，台车。

2.2整机要求:数字机、原装进口一线品牌。

2.3售后服务要求:国内设有正规内镜维修站及贵州地区常驻工程师，24小时内到位，并能在第一时间提供备用设备。

三、技术规格要求要求主机光源一体化1.影像处理中心数字信号输出具备：影像信号的数字化处理令内镜的画面更加清晰明亮，色彩还原性更加真实。

具备：HDTV内镜图像，实现对毛细血管、黏膜构造和其他结构的观察；视频输出方式具备：HD-SDI、DVI、模拟信号输出，有16:9和16:10两种图像长宽比可供选择；具备图像色彩调节功能，可进行正负8阶红蓝调节；具备自动降噪功能；具备轮廓强调功能；具备自动白平衡；具备与工作站同步连接；具备平均测光及峰值测光两种模式；具备自动增益控制功能；具备图像冻结功能，自动捕捉清晰图像功能；具备可兼容电子胃镜、电子结肠镜、电子十二指肠镜、电子鼻咽喉镜、电子支气管镜等优先；具备内镜信息自动记忆功能；具备自动调光功能；具备窄带成像功能（提供黏膜表面的毛细血管或其他细微结构的观察证明图像材料）2.光源具备LED光源3、电子支气管镜1.视野角度≧120度；2.景深距离:≦3-100mm；3.先端部外径≦4.8mm；4.插入部外径≦4.9mm；5.弯曲部角度：向上≧180度；向下≧130度6.钳子管道内径≧1.95mm；7.插入部有效长度600mm。

镜子防水接头或防水帽具备；减少了因意外浸水而损坏的相关风险4、监视器、台车、侧漏器主机显示器≥21寸液晶显示器，Y/C、VIDEO及RGB三种视频端口。

台车具备与设备同品牌，具备上下左右可旋式支架，可自由升降支架。
