氧化铝陶瓷基片的结构

99氧化铝陶瓷是一种高纯度、高硬度的材料，具有高熔点、高沸点、化学稳定性好等特点。

其参数主要包括以下几项：1. 化学成分：氧化铝陶瓷的主要成分是α-Al2O3，此外，还含有少量的硅酸盐、氯离子等杂质。

2. 密度：氧化铝陶瓷的密度约为3.9-4.0g/cm3，不同生产工艺下密度会有所不同。

3. 莫氏硬度：氧化铝陶瓷的莫氏硬度约为9，仅次于金刚石，具有很高的耐磨性。

4. 显微结构：氧化铝陶瓷的显微结构可以分为隐晶质和微晶结构，其中微晶结构又可以分为等轴状和板状。

5. 机械强度：氧化铝陶瓷的机械强度很高，可以高达300MPa以上。

6. 热学性能：氧化铝陶瓷的热导率较低，约为5.8W/(m·K)，但在高温下热导率会有所增加。

氧化铝陶瓷的线膨胀系数较小，约为4×10^-6/℃，在高温下也很稳定。

7. 使用温度：氧化铝陶瓷可以在高达1600℃的高温下使用，具有良好的耐高温性能。

在制备过程中，制备工艺和配方对氧化铝陶瓷的性能影响很大。

其中，烧结工艺包括一次高温烧结和二次烧结。

一次高温烧结是通过一定的保温时间来促进晶粒生长，二次烧结是对已生成相进行优化处理，以提高材料的致密度和减小气孔率。

通过这些工艺，可以制备出性能优良的氧化铝陶瓷材料。

在应用方面，氧化铝陶瓷具有高硬度、高强度、耐腐蚀、抗氧化等特点，被广泛应用于机械、电子、通信、医疗等领域。

特别是在电子领域，氧化铝陶瓷作为电子基材，可以制作出高频、高温、高压、高绝缘等特殊电子元件，是制作高频绝缘电阻器、微波绝缘材料、半导体器件的外壳、谐振器、滤波器等不可缺少的材料。

同时，氧化铝陶瓷也广泛应用于军工、航天航空等领域。

需要注意的是，氧化铝陶瓷是一种脆性材料，在应用时需要注意避免过度冲击和弯曲。

此外，氧化铝陶瓷的生产和应用过程中要注意环保和安全问题，遵守相关规定和标准。

总之，99氧化铝陶瓷是一种具有优良性能的材料，其参数和制备工艺都很重要，需要综合考虑才能获得性能优良的产品。

氧化铝基共晶陶瓷
氧化铝基共晶陶瓷是一种具有特殊结构和性能的陶瓷材料。

它由氧化铝和其他金属氧化物组成，呈共晶结构，具有优异的物理和化学性质。

下面将从材料性质、制备方法、应用领域等方面来介绍氧化铝基共晶陶瓷。

氧化铝基共晶陶瓷具有优异的高温性能。

它的熔点高，能够在高温环境下保持稳定性。

此外，其热膨胀系数小，热导率高，具有良好的导热性能。

这些特性使得氧化铝基共晶陶瓷在高温应用领域中得到广泛应用。

氧化铝基共晶陶瓷具有优异的机械强度和硬度。

它的结晶方式决定了其具有高强度和优良的耐磨性。

因此，氧化铝基共晶陶瓷常用于制造耐磨零件和工具，如陶瓷刀具、陶瓷轴承等。

制备氧化铝基共晶陶瓷的方法有多种。

常见的方法包括固相烧结法、热等静压法和凝胶注模法等。

其中，固相烧结法是最常用的制备方法之一。

它通过将粉末原料混合均匀，并在高温下进行烧结，使其形成致密的陶瓷。

氧化铝基共晶陶瓷在各个领域都有广泛的应用。

在航空航天领域，它常用于制造发动机部件和热隔热材料。

在电子领域，氧化铝基共晶陶瓷被用作绝缘材料和电子封装材料。

在化工领域，它被用作耐腐蚀材料和催化剂载体。

此外，氧化铝基共晶陶瓷还在医疗领域和
能源领域等方面得到了广泛应用。

氧化铝基共晶陶瓷是一种具有特殊结构和性能的陶瓷材料。

它具有优异的高温性能和机械性能，可以应用于多个领域。

通过不同的制备方法，可以获得不同性能的氧化铝基共晶陶瓷。

随着科技的不断进步，氧化铝基共晶陶瓷在各个领域的应用将会更加广泛。

al2o3陶瓷片技术参数Al2O3陶瓷片技术参数一、引言Al2O3陶瓷片是一种具有优异性能的陶瓷材料，广泛应用于各个领域。

本文将详细介绍Al2O3陶瓷片的技术参数，包括其化学成分、物理性质、机械性能、热性能和电性能等方面。

二、化学成分Al2O3陶瓷片的化学成分主要是氧化铝(Al2O3)，其含量通常在95%以上。

此外，还会添加少量的其他元素，如氧化钇(Y2O3)、氧化镁(MgO)等，以改善陶瓷片的性能。

三、物理性质1. 密度：Al2O3陶瓷片的密度通常在3.5-3.9 g/cm³之间，密度较大，具有较高的重量。

2. 硬度：Al2O3陶瓷片的硬度非常高，通常在摩氏硬度9级以上，可以与钢材媲美，耐磨性极强。

3. 热导率：Al2O3陶瓷片的热导率较低，通常在20-30 W/(m·K)之间，具有较好的隔热性能。

4. 线膨胀系数：Al2O3陶瓷片的线膨胀系数较小，通常在6-8×10^-6/℃之间，具有较好的热稳定性。

四、机械性能1. 强度：Al2O3陶瓷片的抗弯强度通常在300-400 MPa之间，抗压强度可达到2000 MPa以上，具有较高的机械强度。

2. 断裂韧性：Al2O3陶瓷片的断裂韧性较低，通常在3-4 MPa·m^1/2之间，易于发生脆性断裂。

3. 硬度：前文已经提到，Al2O3陶瓷片的硬度非常高，耐磨性极强。

五、热性能1. 耐热性：Al2O3陶瓷片能够在高温下保持稳定性能，其耐热温度可达到1500℃以上。

2. 热震稳定性：Al2O3陶瓷片的热震稳定性较好，能够承受较大的温度变化而不易破裂。

六、电性能1. 绝缘性：Al2O3陶瓷片具有良好的绝缘性能，可以有效隔离电流，防止漏电。

2. 介电常数：Al2O3陶瓷片的介电常数较低，通常在8-10之间，适用于高频电气设备。

3. 比电阻：Al2O3陶瓷片的比电阻较大，通常在10^14-10^16 Ω·cm之间，具有良好的绝缘性能。

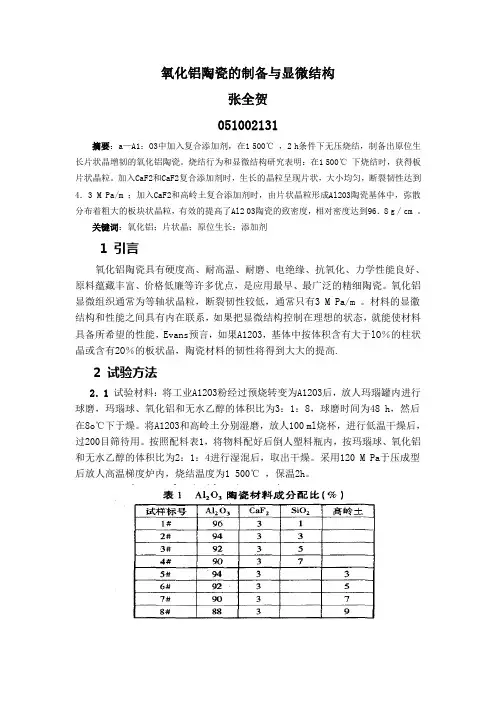

氧化铝陶瓷的制备与显微结构张全贺051002131摘要：a—A1：O3中加入复合添加剂，在1 500℃，2 h条件下无压烧结，制备出原位生长片状晶增韧的氧化铝陶瓷。

烧结行为和显微结构研究表明：在1 500℃下烧结时，获得板片状晶粒。

加入CaF2和CaF2复合添加剂时，生长的晶粒呈现片状，大小均匀，断裂韧性达到4．3 M Pa/m ；加入CaF2和高岭土复合添加剂时，由片状晶粒形成Al203陶瓷基体中，弥散分布着粗大的板块状晶粒，有效的提高了Al2 03陶瓷的致密度，相对密度达到96．8 g／cm 。

关键词：氧化铝；片状晶；原位生长；添加剂1 引言氧化铝陶瓷具有硬度高、耐高温、耐磨、电绝缘、抗氧化、力学性能良好、原料蕴藏丰富、价格低廉等许多优点，是应用最早、最广泛的精细陶瓷。

氧化铝显微组织通常为等轴状晶粒，断裂韧性较低，通常只有3 M Pa/m 。

材料的显徽结构和性能之间具有内在联系，如果把显微结构控制在理想的状态，就能使材料具备所希望的性能，Evans预言，如果A12O3，基体中按体积含有大于lO％的柱状晶或含有2O％的板状晶，陶瓷材料的韧性将得到大大的提高.2 试验方法2．1 试验材料：将工业A12O3粉经过预烧转变为A12O3后，放人玛瑙罐内进行球磨，玛瑙球、氧化铝和无水乙醇的体积比为3：1：8，球磨时间为48 h，然后在8o℃下于燥。

将A12O3和高岭土分别湿磨，放人100 ml烧杯，进行低温干燥后，过200目筛待用。

按照配料表1，将物料配好后倒人塑料瓶内，按玛瑙球、氧化铝和无水乙醇的体积比为2：1：4进行湿混后，取出干燥。

采用120 M Pa于压成型后放人高温梯度炉内，烧结温度为1 500℃，保温2h。

2．2 检测方法：试样经研磨抛光后用氢氟酸水溶液腐蚀，，利用HV一120型维氏硬度仪压痕，加载载荷为5 kg，保压时间10 S。

采用日本奥林巴斯GX71金相显微镜上观察压痕，由压痕法(Indentation Method)测定断裂韧性值。

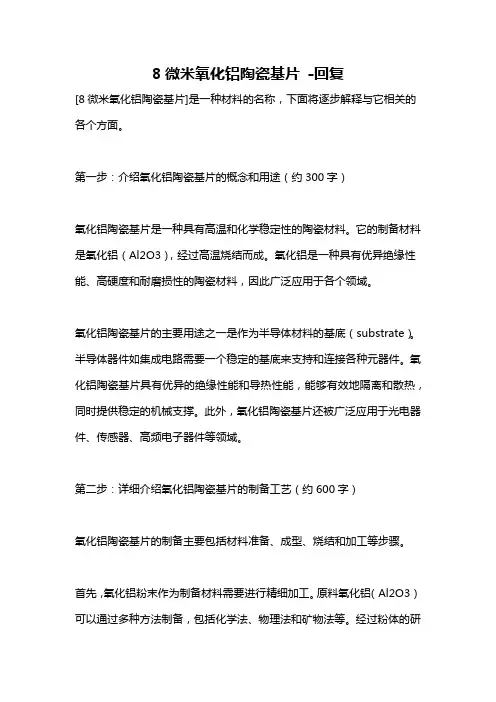

8微米氧化铝陶瓷基片-回复[8微米氧化铝陶瓷基片]是一种材料的名称，下面将逐步解释与它相关的各个方面。

第一步：介绍氧化铝陶瓷基片的概念和用途（约300字）氧化铝陶瓷基片是一种具有高温和化学稳定性的陶瓷材料。

它的制备材料是氧化铝（Al2O3），经过高温烧结而成。

氧化铝是一种具有优异绝缘性能、高硬度和耐磨损性的陶瓷材料，因此广泛应用于各个领域。

氧化铝陶瓷基片的主要用途之一是作为半导体材料的基底（substrate）。

半导体器件如集成电路需要一个稳定的基底来支持和连接各种元器件。

氧化铝陶瓷基片具有优异的绝缘性能和导热性能，能够有效地隔离和散热，同时提供稳定的机械支撑。

此外，氧化铝陶瓷基片还被广泛应用于光电器件、传感器、高频电子器件等领域。

第二步：详细介绍氧化铝陶瓷基片的制备工艺（约600字）氧化铝陶瓷基片的制备主要包括材料准备、成型、烧结和加工等步骤。

首先，氧化铝粉末作为制备材料需要进行精细加工。

原料氧化铝（Al2O3）可以通过多种方法制备，包括化学法、物理法和矿物法等。

经过粉体的研磨和筛分处理，得到合适尺寸的氧化铝颗粒。

其次，将制备好的氧化铝粉末与适量的添加剂混合，以提高陶瓷的成形性和烧结性能。

一般添加剂包括细粉末、粘结剂和润滑剂等。

然后，将混合物进行成型，可以选择注塑成型、挤压成型或者压坯成型等方法。

成型后的基片需要经过干燥和固化处理，使其具备一定的强度。

最后，成型的基片放入高温炉中进行烧结。

烧结过程是将基片加热到一定温度，使其颗粒之间发生结合，形成致密的陶瓷结构。

烧结温度和时间是影响陶瓷基片性能的关键参数，需要根据具体材料调整。

烧结后的基片可以进行加工，如机械加工、抛光和涂层等处理，以满足具体应用的需求。

第三步：探讨氧化铝陶瓷基片的特点和优势（约400字）氧化铝陶瓷基片具有许多优秀的性能和特点。

首先，氧化铝陶瓷基片具有良好的绝缘性能。

其绝缘特性使其成为电子器件制备中重要的基底材料。

其次，氧化铝陶瓷基片具有高硬度和耐磨损性。

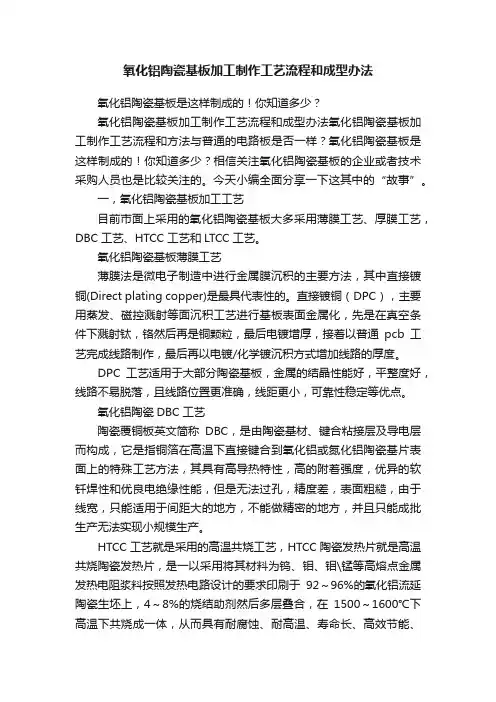

氧化铝陶瓷基板加工制作工艺流程和成型办法氧化铝陶瓷基板是这样制成的！你知道多少？氧化铝陶瓷基板加工制作工艺流程和成型办法氧化铝陶瓷基板加工制作工艺流程和方法与普通的电路板是否一样？氧化铝陶瓷基板是这样制成的！你知道多少？相信关注氧化铝陶瓷基板的企业或者技术采购人员也是比较关注的。

今天小编全面分享一下这其中的“故事”。

一，氧化铝陶瓷基板加工工艺目前市面上采用的氧化铝陶瓷基板大多采用薄膜工艺、厚膜工艺，DBC工艺、HTCC 工艺和LTCC工艺。

氧化铝陶瓷基板薄膜工艺薄膜法是微电子制造中进行金属膜沉积的主要方法，其中直接镀铜(Direct plating copper)是最具代表性的。

直接镀铜（DPC），主要用蒸发、磁控溅射等面沉积工艺进行基板表面金属化，先是在真空条件下溅射钛，铬然后再是铜颗粒，最后电镀增厚，接着以普通pcb工艺完成线路制作，最后再以电镀/化学镀沉积方式增加线路的厚度。

DPC工艺适用于大部分陶瓷基板，金属的结晶性能好，平整度好，线路不易脱落，且线路位置更准确，线距更小，可靠性稳定等优点。

氧化铝陶瓷DBC工艺陶瓷覆铜板英文简称DBC，是由陶瓷基材、键合粘接层及导电层而构成，它是指铜箔在高温下直接键合到氧化铝或氮化铝陶瓷基片表面上的特殊工艺方法，其具有高导热特性，高的附着强度，优异的软钎焊性和优良电绝缘性能，但是无法过孔，精度差，表面粗糙，由于线宽，只能适用于间距大的地方，不能做精密的地方，并且只能成批生产无法实现小规模生产。

HTCC工艺就是采用的高温共烧工艺，HTCC陶瓷发热片就是高温共烧陶瓷发热片，是一以采用将其材料为钨、钼、钼\锰等高熔点金属发热电阻浆料按照发热电路设计的要求印刷于92～96%的氧化铝流延陶瓷生坯上，4～8%的烧结助剂然后多层叠合，在1500～1600℃下高温下共烧成一体，从而具有耐腐蚀、耐高温、寿命长、高效节能、温度均匀、导热性能良好、热补偿速度快等优点，而且不含铅、镉、汞、六价铬、多溴联苯、多溴二苯醚等有害物质，符合欧盟RoHS等环保要求。

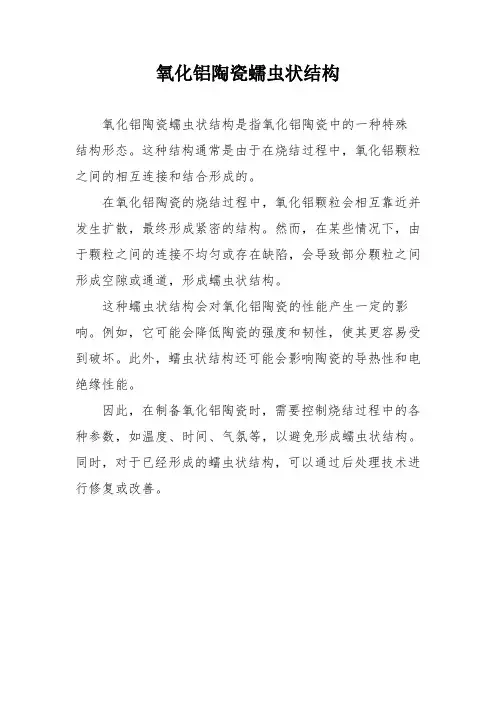

氧化铝陶瓷蠕虫状结构
氧化铝陶瓷蠕虫状结构是指氧化铝陶瓷中的一种特殊结构形态。

这种结构通常是由于在烧结过程中，氧化铝颗粒之间的相互连接和结合形成的。

在氧化铝陶瓷的烧结过程中，氧化铝颗粒会相互靠近并发生扩散，最终形成紧密的结构。

然而，在某些情况下，由于颗粒之间的连接不均匀或存在缺陷，会导致部分颗粒之间形成空隙或通道，形成蠕虫状结构。

这种蠕虫状结构会对氧化铝陶瓷的性能产生一定的影响。

例如，它可能会降低陶瓷的强度和韧性，使其更容易受到破坏。

此外，蠕虫状结构还可能会影响陶瓷的导热性和电绝缘性能。

因此，在制备氧化铝陶瓷时，需要控制烧结过程中的各种参数，如温度、时间、气氛等，以避免形成蠕虫状结构。

同时，对于已经形成的蠕虫状结构，可以通过后处理技术进行修复或改善。

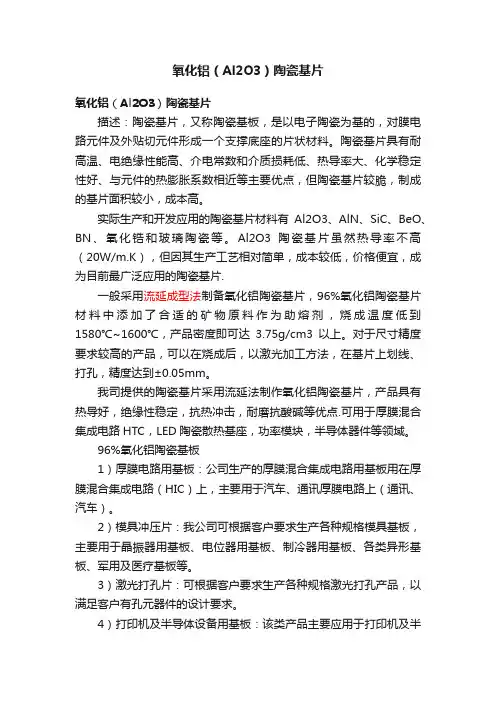

氧化铝（Al2O3）陶瓷基片氧化铝（Al2O3）陶瓷基片描述：陶瓷基片，又称陶瓷基板，是以电子陶瓷为基的，对膜电路元件及外贴切元件形成一个支撑底座的片状材料。

陶瓷基片具有耐高温、电绝缘性能高、介电常数和介质损耗低、热导率大、化学稳定性好、与元件的热膨胀系数相近等主要优点，但陶瓷基片较脆，制成的基片面积较小，成本高。

实际生产和开发应用的陶瓷基片材料有Al2O3、AlN、SiC、BeO、BN、氧化锆和玻璃陶瓷等。

Al2O3陶瓷基片虽然热导率不高（20W/m.K），但因其生产工艺相对简单，成本较低，价格便宜，成为目前最广泛应用的陶瓷基片.一般采用流延成型法制备氧化铝陶瓷基片，96%氧化铝陶瓷基片材料中添加了合适的矿物原料作为助熔剂，烧成温度低到1580℃~1600℃，产品密度即可达3.75g/cm3以上。

对于尺寸精度要求较高的产品，可以在烧成后，以激光加工方法，在基片上划线、打孔，精度达到±0.05mm。

我司提供的陶瓷基片采用流延法制作氧化铝陶瓷基片，产品具有热导好，绝缘性稳定，抗热冲击，耐磨抗酸碱等优点.可用于厚膜混合集成电路HTC，LED陶瓷散热基座，功率模块，半导体器件等领域。

96%氧化铝陶瓷基板1）厚膜电路用基板：公司生产的厚膜混合集成电路用基板用在厚膜混合集成电路（HIC）上，主要用于汽车、通讯厚膜电路上（通讯、汽车）。

2）模具冲压片：我公司可根据客户要求生产各种规格模具基板，主要用于晶振器用基板、电位器用基板、制冷器用基板、各类异形基板、军用及医疗基板等。

3）激光打孔片：可根据客户要求生产各种规格激光打孔产品，以满足客户有孔元器件的设计要求。

4）打印机及半导体设备用基板：该类产品主要应用于打印机及半导体设备上。

目前我司能提供的最大尺寸的打印机用基板为380mm*100mm，厚度为0.38-1.2之间任意厚度。

99%氧化铝陶瓷基板，较常用的96氧化铝陶瓷材料具有更优秀的耐磨性，常温及高温的绝缘性，抗热冲击性，耐化学侵蚀性等。

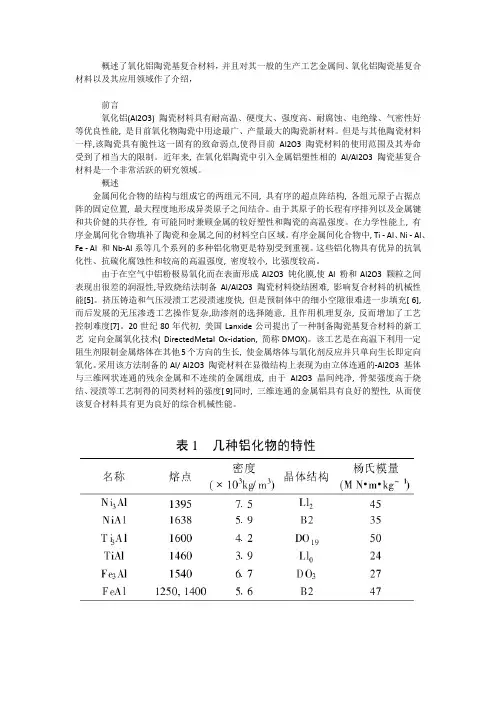

概述了氧化铝陶瓷基复合材料，并且对其一般的生产工艺金属间、氧化铝陶瓷基复合材料以及其应用领域作了介绍，前言氧化铝(Al2O3) 陶瓷材料具有耐高温、硬度大、强度高、耐腐蚀、电绝缘、气密性好等优良性能, 是目前氧化物陶瓷中用途最广、产量最大的陶瓷新材料。

但是与其他陶瓷材料一样,该陶瓷具有脆性这一固有的致命弱点,使得目前Al2O3 陶瓷材料的使用范围及其寿命受到了相当大的限制。

近年来, 在氧化铝陶瓷中引入金属铝塑性相的Al/Al2O3 陶瓷基复合材料是一个非常活跃的研究领域。

概述金属间化合物的结构与组成它的两组元不同, 具有序的超点阵结构, 各组元原子占据点阵的固定位置, 最大程度地形成异类原子之间结合。

由于其原子的长程有序排列以及金属键和共价健的共存性, 有可能同时兼顾金属的较好塑性和陶瓷的高温强度。

在力学性能上, 有序金属间化合物填补了陶瓷和金属之间的材料空白区域。

有序金属间化合物中, Ti - Al、Ni - Al、Fe - Al 和Nb-Al系等几个系列的多种铝化物更是特别受到重视。

这些铝化物具有优异的抗氧化性、抗硫化腐蚀性和较高的高温强度, 密度较小, 比强度较高。

由于在空气中铝粉极易氧化而在表面形成Al2O3 钝化膜,使Al 粉和Al2O3 颗粒之间表现出很差的润湿性,导致烧结法制备Al/Al2O3 陶瓷材料烧结困难, 影响复合材料的机械性能[5]。

挤压铸造和气压浸渍工艺浸渍速度快, 但是预制体中的细小空隙很难进一步填充[ 6], 而后发展的无压渗透工艺操作复杂,助渗剂的选择随意, 且作用机理复杂, 反而增加了工艺控制难度[7]。

20世纪80年代初, 美国Lanxide公司提出了一种制备陶瓷基复合材料的新工艺定向金属氧化技术( DirectedMetal Ox-idation, 简称DMOX)。

该工艺是在高温下利用一定阻生剂限制金属熔体在其他5个方向的生长, 使金属熔体与氧化剂反应并只单向生长即定向氧化。

氧化铝基片第一段：氧化铝基片一直以来被广泛应用于各种行业，因其独特的性能特点，受到了越来越多的行业的认可和青睐。

氧化铝基片是由冶金铝加工而成的一种多孔结构，具有非常好的电磁性能和高耐腐蚀性。

此外，氧化铝基片具有很高的耐电热强度，可以在高温环境下使用，并能抵抗电磁辐射，可以在一定程度上抑制电磁波的传播。

第二段：氧化铝基片的质量检测是能够保证其质量的关键，对于氧化铝基片的任何改造或加工，都需要先进行质量检测，才能确保最终产品的质量。

氧化铝基片的质量检测可以采用多种手段，主要由外形尺寸检测、性能检测和性能检验组成。

主要针对氧化铝基片的性能表现，如热封性能、高温耐受性能、导热性能、密度、吸波性能等进行评测，保证氧化铝基片的性能指标符合要求。

第三段：氧化铝基片的应用非常广泛，主要用于电子装备、家电、汽车、电力、照明、仪器仪表、化工、医疗、航空航天等行业。

在电子领域，氧化铝基片可以用作散热器、保险管等；在家电方面，氧化铝基片可以用作热交换器；在汽车行业，氧化铝基片可以用作排气管。

适当的技术处理可以实现氧化铝基片的增粗、增厚、增强等多种加工，以满足不同行业的使用要求。

第四段：氧化铝基片的价格是不断变化的，随着基片的质量和加工工艺的不同，价格也会有所变化。

同时，氧化铝基片的价格也受到市场供求关系的影响，如果市场供应量大于需求量，价格将相应降低；如果市场需求量大于供应量，价格会提高。

第五段：在购买氧化铝基片时，应根据实际需求，就产品质量进行严格的检测和验证，确保其质量符合要求。

此外，购买氧化铝基片时，应考虑供应商的行业口碑，确保选择了可靠的供应商，才能带来更好的产品和服务。

结语：氧化铝基片具有独特的性能特点，应用非常广泛，在很多行业中都取得了重要的作用。

当购买氧化铝基片时，应在品质、价格和供应商的信誉三者之间权衡，确保选择合适的氧化铝基片，并保证产品的高质量。
