钻芯取样检验法

基桩钻芯法检测的芯样缺陷取样分析分析与探讨摘要：桩基施工属于隐蔽性工程，其施工过程受地层条件、施工工艺、施工顺序、施工机械等因素的影响较大，特别是对于一些钻孔灌注桩来说很难保证其施工质量。

桩基检测技术主要包括低应变法、高应变法、超声波法以及钻芯法，其中钻芯法客观直接，可以直接检测出桩基的完整性和混凝土强度，近些年来应用广泛。

结合钻孔灌注桩基的芯样缺陷，分析了导致芯样缺陷的各种原因，然后讨论了桩基钻芯法检测分析的可靠性，并对钻芯法检测中的常见问题进行了分析，提出了相应的解决措施，对于提高基桩钻芯检测法的准确性，保证桩基检测效果具有十分重要的意义。

关键词：桩基检测；钻芯法；取样；缺陷分析一、引言桩基是目前高层建筑常用的基础型式，但是近些年来由于相关管理、技术人员综合素质偏低，施工操作、控制不规范，导致很多高层建筑的桩基出现严重的质量问题，对于人们的生命财产安全造成极大威胁。

一般来说建筑桩基，特别是一些钻孔灌注桩其施工质量要受到地层条件、施工工艺、施工顺序、施工机械等因素的影响，如果有一个因素控制不到位，就可能影响整个桩基的施工质量。

近些年来为了保证建筑桩基的施工质量，我国出台了相应的规范标准，并加大了桩基的检测力度，采用低应变法、高应变法、超声波法以及钻芯法等，对桩身完整性、混凝土强度、桩基承载力等进行检测，其中钻芯法能够客观直接的反映出桩基的完整性和混凝土强度，近些年来在桩基的检测中应用广泛。

但是钻芯法检测对于芯样的采取数量、记录分析要求较高，如果控制不严格也会出现检测结果与实际情况不符的现象。

因此现阶段做好做好基桩钻芯法检测的芯样缺陷取样分析分析与探讨显得尤为重要。

二、桩基芯样缺陷原因分析钻孔灌注桩质量缺陷主要包括蜂窝麻面、孔洞、桩身缩径、桩身扩径等问题。

一般来说钻孔灌注桩的混凝土成桩质量受混凝土质量、导管提拔速度、导管埋入深度、卸料速度等因素的影响较大，一般来说混凝土的塌落度较小，导管提拔或卸料速度过快，就可能导致混凝土浇筑不密实，桩身常出现蜂窝麻面、孔洞等缺陷，或是桩身缩径，如果导管埋入深度不够，就可能导致混凝土出现夹土、断桩，如果混凝土塌落度过大就可能出现桩身扩径等问题。

混凝土钻芯取样强度评定方法1. 引言混凝土钻芯取样是评定混凝土强度的一种常用方法，通过对混凝土构件进行取芯取样，可以在不破坏结构的情况下获取混凝土的实际强度。

本文将介绍混凝土钻芯取样强度评定的方法和相关考虑因素。

2. 钻芯取样方法2.1 钻芯取样工具在进行混凝土钻芯取样之前，需要准备以下工具： - 钻芯钻头：根据需要取芯的直径选择合适的钻头； - 钻芯钻杆：负责带动钻芯钻头进行钻孔； - 钻芯机：提供足够的动力使钻芯钻头能够顺利钻穿混凝土； - 钻芯导向系统：用于确保钻芯钻头能按预定轨迹进行钻孔。

2.2 钻芯取样过程钻芯取样的过程一般包括以下几个步骤： 1. 确定取样位置：根据实际需要确定混凝土构件的取样位置，通常选择在结构强度和厚度较低的区域进行取样。

2. 设置钻孔导向系统：根据取样位置，正确设置钻孔导向系统，确保钻孔轨迹准确。

3. 开始钻孔：使用钻芯机和钻芯钻头进行钻孔，从混凝土结构表面开始，逐渐向内部钻孔，直到达到预定的深度。

4. 取出钻芯样品：钻孔完成后，使用合适的工具将钻芯样品从钻孔中取出，并进行标记和记录。

3. 钻芯取样强度评定方法3.1 取样标准钻芯取样需要按照相关的标准进行操作，常用的标准包括： - ASTM C42/C42M-20a：Standard Test Method for Obtaining and Testing Drilled Cores and Sawed Beams of Concrete - BS EN 12504-1:2019：Testing concrete in structures— Part 1: Cored specimens — Taking, examining and testing in compression3.2 钻芯样品处理取出的钻芯样品需要进行一系列处理，以获得准确可靠的强度评定结果： 1. 清理与修整：清除钻芯样品表面的灰尘和杂质，确保表面洁净；对于粗糙或不规则的钻芯样品，需要用砂轮或水磨机对其进行修整，以使样品底面平整。

外墙保温节能构造钻心取样检测方法（图）根据中华人民共和国国家标准GB50411----2007 《建筑节能工程施工质量验收规范》之要求对外墙节能构造钻芯检验方法的现场取样进行了全过程拍照，现公布于各省、，请大家发表对《建筑节能工程施工质量验收规范》的“认识”。

一、本方法适用于检验外墙有保温层的节能构造是否符合设计要求。

详解：给出本方法的适用范围;当对围护结构中墙体之外的部位（如屋面、地面等）进行节能构造检验时，也可以参照本附录规定进行。

二、钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行。

详解：给出采用本方法检验外墙节能构造的时间，即应在外墙施工完工后、节能分部工程验收前进行。

钻芯检验外墙节能构造的取样部位和数量，应遵守下列规定：1、取样部位应由监理（建设）与施工双方共同确定，不得在外墙施工前预先确定；2、取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层；取样位置必须确保钻芯操作安全，且应方便操作。

3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。

取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。

详解：给出钻芯检验外墙节能构造的取样部位和数量规定;实施时应事先制定方案，在确定取样部位后在图纸上加以标注。

钻芯检验外墙节能构造应在监理（建设）人员见证下实施。

外墙节能构造的钻芯检验为见证检验；见证人员为监理或建设单位人员。

三、钻芯检验外墙节能构造可采用空心钻头，从保温层一侧钻取直径70mm 的芯样。

钻取芯样深度为钻透保温层到达结构层或基层表面，必要时也可钻透墙体。

当外墙表层坚硬不易钻透时，也可局部剔除坚硬面层后钻取芯样。

但钻芯后应恢复剔除前原有外墙的表面装饰层。

详解：给出钻芯检验外墙节能构造的方法；建议钻取直径70mm的芯样；四、钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。

钻取芯样时应尽量避免冷却水流入墙体内及污染墙面。

从空心钻头中取出芯样时应谨慎操作，以保持芯样完整。

钻芯法检测报告1. 引言钻芯法检测是一种常用的地质勘探方法，用于获取地下岩石和土壤的样本，以便研究地质构成和地层性质。

本报告将介绍钻芯法检测的步骤和相关技术，并对其应用进行分析和评估。

2. 钻芯法检测步骤2.1. 设计钻探方案在进行钻芯法检测之前，需要根据勘探目的和地质条件设计合理的钻探方案。

方案设计包括确定钻孔位置、钻孔深度、钻孔直径等参数，并考虑到地下水位、地下岩石的性质和存在的隐患等因素。

2.2. 钻孔开掘钻孔开掘是指利用钻机或手动钻具将钻井设备沿设定的钻孔轨迹向下钻探。

根据地质条件的不同，钻孔可以使用旋转钻探法、循环钻探法等不同的技术方法。

在钻孔过程中，需要记录钻探的进度和地层情况。

2.3. 钻芯取样当钻探到达目标深度时，需要进行钻芯取样。

钻芯是通过中空钢管或钻具内的取芯器取得的地下样本。

钻芯的取样质量和完整性对后续地质分析和研究至关重要。

2.4. 钻井液处理在钻孔过程中，钻井液起着冷却钻头、减少摩擦、清理钻屑等作用。

钻井液的性质和处理方法会对取芯质量产生一定影响，因此需要对钻井液进行处理和监测。

2.5. 钻孔结束当完成钻芯取样后，需要对钻孔进行处理和结束工作。

这包括填充钻孔、标记记录、恢复地面环境等步骤。

钻孔结束后，需要整理和归档取样的地层样本，以备后续的实验和分析。

3. 钻芯法检测的技术3.1. 钻芯分析钻芯分析是通过对取得的钻芯样本进行实验室测试和观察，获取地层性质的方法之一。

常见的钻芯分析包括岩性鉴定、物理性质测试、化学成分分析等。

这些分析结果可以帮助地质工程师对地质条件进行评估和预测。

3.2. 钻探仪器技术随着科技的发展，现代钻探仪器的应用范围越来越广泛。

一些高级的钻探仪器可以提供更加精确和全面的地层信息，如地下岩层的厚度、岩性、地下水位等。

这些仪器可以通过电磁波、声波、雷达等方式获取地质信息。

3.3. 数据处理与分析钻芯法检测产生的大量数据需要进行处理和分析才能得出有用的结论。

工程桩钻芯检测方案一、引言工程桩是建筑、桥梁等工程中用于支撑和传递荷载的重要结构元素，其质量和稳定性对整个工程的安全性和可靠性有着重要影响。

而钻芯检测作为一种常用的非破坏性检测方法，可以有效地评估工程桩的质量和性能，为工程设计和施工提供重要参考依据。

本文将针对工程桩钻芯检测方案进行详细介绍。

二、检测目的工程桩钻芯检测的主要目的是评估工程桩的质量和性能，具体包括以下几个方面：1. 确定工程桩的实际长度和直径；2. 评估工程桩的质量和强度；3. 检测工程桩的变形和裂缝情况；4. 评估工程桩的垂直度和水平度。

三、检测方法1. 钻芯取样钻芯取样是工程桩钻芯检测的基础步骤。

通常采用钢管钻进法进行取样，即通过旋转钻杆和钻头进行钻进，将取样的岩土样品装入钻芯管中。

取样过程中需要注意保持钻芯的完整性和准确性，避免样品的破碎和混杂。

2. 钻芯样品处理钻芯样品取回后，需要进行一系列的处理工作。

首先，对钻芯样品进行标识和编号，以便后续的检测和分析。

然后，根据需要进行样品的切割和处理，以获取符合检测要求的试样。

最后，对样品进行清洗和干燥，以消除外界干扰和保证检测结果的准确性。

3. 钻芯试验钻芯试验是工程桩钻芯检测的关键环节。

根据具体需要，可以进行多种试验，包括物理力学试验、化学分析试验和显微镜观察等。

物理力学试验主要用于评估工程桩的强度和稳定性，包括抗压强度试验、抗剪强度试验和抗拉强度试验等。

化学分析试验主要用于确定工程桩的化学成分和性质，包括含水量分析、颗粒分析和有机物含量分析等。

显微镜观察可以用于研究工程桩的微观结构和组成，以揭示其内部的变形和破坏机制。

四、检测结果分析根据钻芯试验的结果，可以对工程桩的质量和性能进行评估和分析。

首先，根据物理力学试验的结果，可以计算出工程桩的强度参数，如抗压强度、抗剪强度和抗拉强度等，从而评估其承载能力和稳定性。

其次，根据化学分析试验的结果，可以了解工程桩的成分和结构，从而判断其耐久性和抗腐蚀性能。

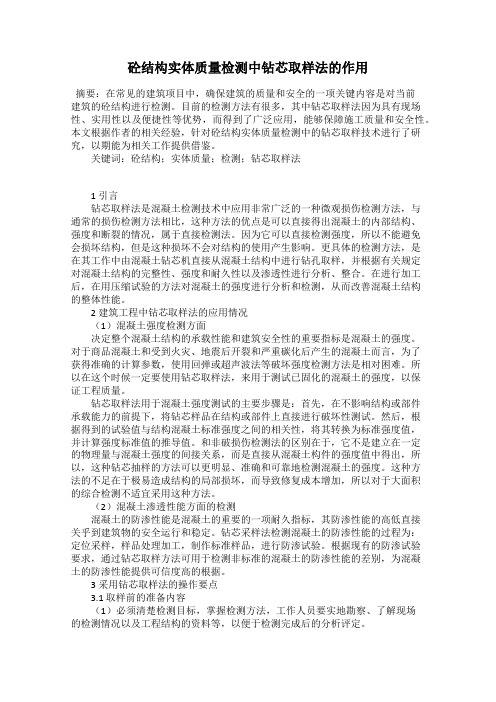

砼结构实体质量检测中钻芯取样法的作用摘要：在常见的建筑项目中，确保建筑的质量和安全的一项关键内容是对当前建筑的砼结构进行检测。

目前的检测方法有很多，其中钻芯取样法因为具有现场性、实用性以及便捷性等优势，而得到了广泛应用，能够保障施工质量和安全性。

本文根据作者的相关经验，针对砼结构实体质量检测中的钻芯取样技术进行了研究，以期能为相关工作提供借鉴。

关键词：砼结构；实体质量；检测；钻芯取样法1 引言钻芯取样法是混凝土检测技术中应用非常广泛的一种微观损伤检测方法，与通常的损伤检测方法相比，这种方法的优点是可以直接得出混凝土的内部结构、强度和断裂的情况，属于直接检测法。

因为它可以直接检测强度，所以不能避免会损坏结构，但是这种损坏不会对结构的使用产生影响。

更具体的检测方法，是在其工作中由混凝土钻芯机直接从混凝土结构中进行钻孔取样，并根据有关规定对混凝土结构的完整性、强度和耐久性以及渗透性进行分析、整合。

在进行加工后，在用压缩试验的方法对混凝土的强度进行分析和检测，从而改善混凝土结构的整体性能。

2 建筑工程中钻芯取样法的应用情况（1）混凝土强度检测方面决定整个混凝土结构的承载性能和建筑安全性的重要指标是混凝土的强度。

对于商品混凝土和受到火灾、地震后开裂和严重碳化后产生的混凝土而言，为了获得准确的计算参数，使用回弹或超声波法等破坏强度检测方法是相对困难。

所以在这个时候一定要使用钻芯取样法，来用于测试已固化的混凝土的强度，以保证工程质量。

钻芯取样法用于混凝土强度测试的主要步骤是：首先，在不影响结构或部件承载能力的前提下，将钻芯样品在结构或部件上直接进行破坏性测试。

然后，根据得到的试验值与结构混凝土标准强度之间的相关性，将其转换为标准强度值，并计算强度标准值的推导值。

和非破损伤检测法的区别在于，它不是建立在一定的物理量与混凝土强度的间接关系，而是直接从混凝土构件的强度值中得出，所以，这种钻芯抽样的方法可以更明显、准确和可靠地检测混凝土的强度。

公路路面钻芯取样标准一、钻芯取样的基本概念公路路面钻芯取样是指在公路路面上用特定的钻头，钻取规定规格的圆柱形芯样，以取得公路路面结构层的物理性质，以供实验分析、评价和设计应用。

目前，公路路面钻芯取样已经成为公路工程中不可或缺的重要技术手段。

二、钻芯取样的原理公路路面结构层的物理性质通常通过取样进行分析，一般采用的是钻芯取样法。

钻芯取样的原理是利用钻头在路面结构层上旋转切削，切下一定深度的均质芯样，并使之与周围路面结构层分离。

此时，钻芯的外缘形成一个环间，环间与钻孔壁之间形成一个环室。

通过对钻孔壁和环室壁厚度及钻芯直径等进行测量，可以进一步得到公路路面结构层的物理性质。

三、钻芯取样的步骤1.准备工具材料取样工具包括电动钻机、钻头、冲击槌、水平仪、量尺、贴纸、笔等。

材料包括标本袋、标本箱、环间和钻芯标本。

2.选择钻孔位置钻孔位置必须在路面长宽比较均匀的区域，并避免在路面结构出现明显的裂缝和密实度变化处进行钻芯取样。

一般情况下，可以在路面中心线上或车道中心线上间隔采取。

3.确定钻孔深度钻孔深度应该根据钻芯取样的需要来确定。

一般情况下，钻孔深度不应少于路面厚度的1.5倍。

在具体的实际操作过程中，需要根据路面的情况确定钻孔的深度。

4.取样在钻孔定位后，使用电动钻机和钻头进行钻芯取样。

在钻孔过程中要保持稳定，防止钻孔偏差。

钻头的提升速度应该控制在2~5cm/min内，以免损坏钻芯。

钻孔完成后，使用冲击槌将钻芯从钻头上敲下，将环间和钻芯标本分别放入相应的标本袋或标本箱中，并在标本上填写相关信息。

5.收拾和清理将现场收拾和清理干净，将工具材料妥善存放。

四、钻芯取样的质量控制为保证钻芯取样的科学性和准确性，必须加强质量控制。

具体措施如下：1.选择合适的钻孔位置和取样区域，保证钻孔位置的准确性和取样的代表性。

2.电动钻机的钻头直径和形状应符合规定的要求，钻孔深度要根据实际需要和路面厚度来确定。

3.钻孔和钻芯取样过程中，应严格控制钻孔速度和方向，保证取样质量的可靠性。

钻芯法检测混凝土强度标准
钻芯法是一种常用的检测混凝土强度的方法，其标准参考国家标准《GB/T 50315-2000 建筑混凝土强度检验标准》。

根据这一标准，钻芯法检测混凝土强度的步骤如下：
1. 根据需要确定钻芯取样位置和数量。

2. 使用钻芯钻取混凝土样品，并注意保持钻芯的形状和尺寸。

3. 将取出的钻芯样品进行修整，确保其平整和垂直。

4. 测量钻芯样品的长度和直径。

5. 对于干燥状态下的钻芯样品，进行湿润处理，保持一定的湿润状态。

然后进行试验。

6. 使用金属夹具固定钻芯样品，并在试验机上进行加载，测量其抗压强度。

7. 根据试验结果，计算钻芯抗压强度，并与设计要求进行对比。

根据《GB/T 50315-2000 建筑混凝土强度检验标准》的规定，
混凝土的抗压强度等级分为C15、C20、C25、C30、C35、
C40、C45、C50、C55、C60等，每个等级对应的抗压强度有
相应的标准要求。

具体的标准要求可以参考该标准。

钻芯取样检验法一、外墙节能构造实体检验时间的选择外墙节能构造钻芯取样检验应在外墙施工完工以后建筑节能分部工程验收前进行。

在项目监理机构出具建筑节能工程质量评估报告之前，应已经完成了外墙节能构造钻芯实体检验工作。

二、节能构造实体检验钻芯取样的部位和数量1.钻芯取样的部位钻芯取样的部位应由项目监理或建设单位与施工单位双方共同确定，而不能在外墙节能构造施工前就预先选定。

这是因为预先选定的部位往往施工单位会严格按照设计和规范要求做的比较好，而其它没被预定的部位就有可能未按预先选定部位的做法进行施工，如此则脱离了钻芯取样的抽样原则。

取样的部位应选取节能构造有代表性的外墙上相对隐蔽部位，兼顾不同的朝向和楼层，同时又必须确保钻芯操作的安全。

2.钻芯取样的数量外墙节能构造钻芯取样的数量为一个单位工程每组节能保温至少钻取三个芯样。

取样部位应均匀分布，不宜在同一房间外墙上取两个或两个以上芯样。

外墙保温芯样取样时应兼顾不同的朝向、不同的楼层以及不同的构造做法。

外墙节能构造钻芯取样实体检验应在监理人员见证下进行。

三、钻芯取样检验方法一般是采用空心钻筒在从外墙保温层一侧钻取直径为70毫米的芯样。

四■注意事项取样过程中应尽量避免冷却水流入墙体内且污染墙面（保温层施工时尤其是外墙外保温层,本身就要求墙体是干燥的,且不能在雨雪天气施工,由于整个保温层是封闭的，如有水进入墙体，就很难出来，导致保温层发霉、剥落，从而影响整个保温层的使用寿命），从空心钻钻夹取出芯样时应谨慎操作，以保持芯样的完整。

当芯样被严重破坏难以判断节能构造和保温层厚度时，重新进行取样试验。

五、外墙节能构造钻芯检测监理见证监控要点⑴监理应对照图纸观察判断对应保温材料的种类是否符合设计要求，必要时也可以采用其它的方法加以判断；⑵用分度值为1廊的钢尺在垂直于芯样表面上量取保温层的厚度，精确到Imm,这必须要求监理于现场实测实量并进行记录；⑶观察剖开的保温层芯样构造做法是否符合设计方案或施工方案的要求，主要是设计方案有要求，查看有无网格布，抗裂砂浆是否也抹了，每一层的做法是否满足当初设计方案的规定；⑷在垂直于芯样表面上量取的保温层厚度,当实测实量的芯样厚度平均值达到设计值的95%以上,且最小值不低于设计值的90%时，应判定保温层的厚度符合设计要求。

钻芯法标准芯样的要求如下：
1.芯样数量：每个构件的钻芯数量不应少于3个，对于较小构件，钻芯数量可取2个。

对构件的局部区域进行检测时，应由要求检测的单位提出钻芯位置及芯样要求。

2.芯样大小：标准芯样试件的外径不宜小于骨料最大粒径的3倍，也可以采用小直径芯样试件，但是其外径不宜小于70mm，也不宜小于骨料最大直径的2倍。

3.芯样位置：芯样应从检测批准的结构构件中随机抽取，每一个芯样应取自一个构件或结构的局部位置。

具体应选择以下位置钻取芯样：结构或构件受力比较小的位置，混凝土强度有代表性的位置，方便钻芯机放置和操作的部位，避开主筋、预埋件和管道的位置。

4.样本量：标准芯样试件的最小样本量不宜少于15个，小直径芯样试件的最小样本量应适当增加。

请注意，当用钻芯法测定混凝土强度推定值时，有效芯样试件数量不得少于3个；对于比较小的构件，有效芯样试件数量不得少于2个。
