上海市各区2018年中考物理一模试卷按考点分类汇编电路计算(含答案解析)

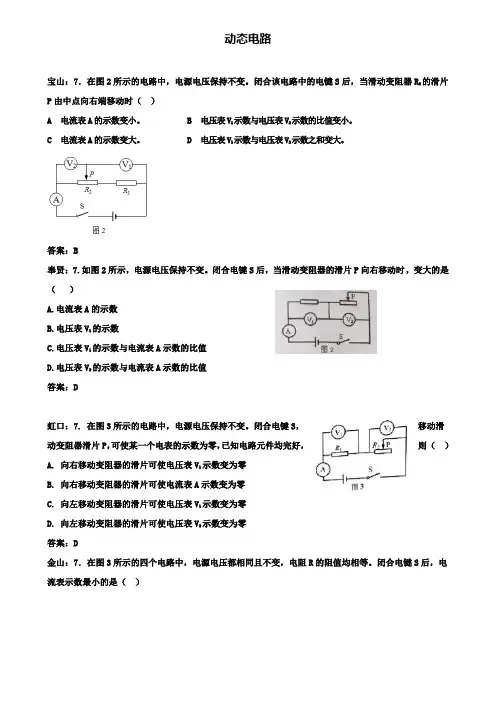

动态电路宝山：7．在图2所示的电路中，电源电压保持不变。

闭合该电路中的电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）A 电流表A的示数变小。

B 电压表V1示数与电压表V2示数的比值变小。

C 电流表A的示数变大。

D 电压表V1示数与电压表V2示数之和变大。

答案：B奉贤：7.如图2所示，电源电压保持不变。

闭合电键S后，当滑动变阻器的滑片P向右移动时，变大的是（）A.电流表A的示数B.电压表V1的示数C.电压表V1的示数与电流表A示数的比值D.电压表V2的示数与电流表A示数的比值答案：D虹口：7. 在图3所示的电路中，电源电压保持不变。

闭合电键S，移动滑动变阻器滑片P，可使某一个电表的示数为零，已知电路元件均完好，则（）A. 向右移动变阻器的滑片可使电压表V1示数变为零B. 向右移动变阻器的滑片可使电流表A示数变为零C. 向左移动变阻器的滑片可使电压表V1示数变为零D. 向左移动变阻器的滑片可使电压表V2示数变为零答案：D金山：7．在图3所示的四个电路中，电源电压都相同且不变，电阻R的阻值均相等。

闭合电键S后，电流表示数最小的是（）答案：A金山：9．在图5所示的电路中，电源电压保持不变。

闭合电键S ，将滑动变阻器的滑片P 向右移动的过程中，则下列说法正确的是（ ） A ．电压表V 的示数变小 B ．电压表V 示数与电流表A 示数的乘积变大 C ．电流表A 示数与电流表A 1示数的比值变大 D ．电压表V 示数与电流表A 1示数的比值变小 答案：C金山：15．如图8（a ）所示电路中，当电键闭合时，两电流表的指针位置均如图8（b ）所示，则通过R 1的电流为 （15） 安，R 1与 R 2阻值之比为 （16） 。

答案：15.（15）0.22；（16）4：1。

静安：7．在图1所示的电路中，电源电压保持不变。

闭合电键S 后，当滑动变阻器R 2的滑片P 由中点向右端移动时，在下列①~④项中，不变的（ ）①电流表A 1的示数 ②电流表A 2的示数 ③电流表A 2示数与电流表A 1示数的比值 ④电压表V 示数与电流表A 1示数的比值 A ．只有① B ．只有①②③C ．只有①④D ．只有①③④答案：C闵行：9. 将两个阴值不等的电阻R 1和R 2按如图5（甲）、（乙）所示的方式接入电路中。

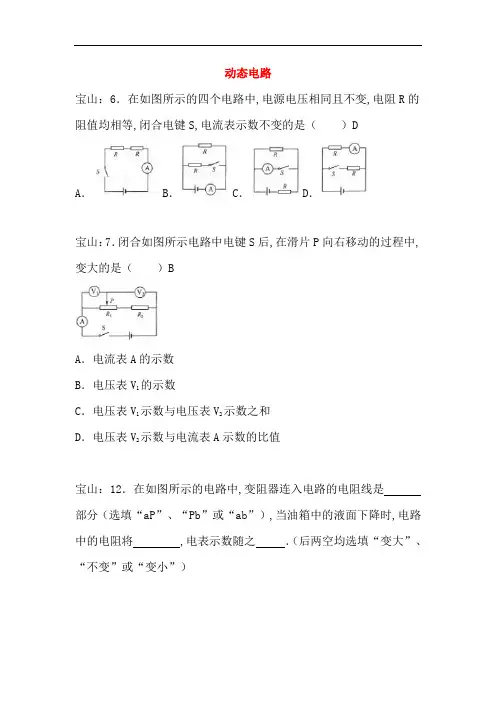

动态电路宝山：6．在如图所示的四个电路中,电源电压相同且不变,电阻R的阻值均相等,闭合电键S,电流表示数不变的是（）DA． B．C．D．宝山：7．闭合如图所示电路中电键S后,在滑片P向右移动的过程中,变大的是（）BA．电流表A的示数B．电压表V1的示数C．电压表V1示数与电压表V2示数之和D．电压表V2示数与电流表A示数的比值宝山：12．在如图所示的电路中,变阻器连入电路的电阻线是部分（选填“aP”、“Pb”或“ab”）,当油箱中的液面下降时,电路中的电阻将,电表示数随之．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路,电源电压不变。

闭合开关S后,两电阻正常工作,比较A、B、C、D四处的电流大小,其中可能正确的是（）BA．I A＞I D B．I B＞I CC．I A＜I B D．I C＝I D闵行：9、如图 5 所示的电路中,电源电压保持不变,电阻R1 的阻值为10欧,变阻器R2上标有“20欧 1 安”的字样,闭合电键 S 后,在滑动变阻器的滑片从R2的最左端向最右端移动过程中,关于电压表示数之差大小的变化情况,下列判断中正确的是（）DA、始终变大B、始终变小C、先变大再变小D、先变小再变大闵行：15、在如图 8 所示的电路中,断开电键 S,若 a 、b 两电表都是电流表示数之比为 2:5,则电阻R1 、R 2的连接方式为____________联,电阻之比为____________。

若 a 、b 两个表都是电压表,闭合电键 S 后,a 、b 两电表示数之比为____________。

黄浦：8、在图3所示的电路中,将电压表V 正确连入电路,闭合电键s,电路正常工作。

若将滑动变阻器的滑片p 从一端移到另一瑞的过程中,电压表V 的示数变小,且始终大于零,则正确的判断是（ ）CR 2abpSA 、电压表V 并联在R 1两端,滑片P 由a 端向b 端移动B 、电压表V 并联在R 1两端,滑片P 由b 端向a 端移动C 、电压表V 并联在R 2两瑞,滑片P 由a 端向b 端移动D 、电压表v 并联在R 2两瑞,滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同,甲的横截面积大于乙的横截面积,则甲、乙两导体的电阻之比 1；若将它们串联在电路中时,通过甲、乙导体的电流之比1；若将它们并联后接入电路,则甲、乙两导体两端的电压之比1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中,电源电压保持不变,电键S1、S2均闭合．当电键S2由闭合到断开时,电路中①电流表A1的示数．②电压表V示数与电流表A示数的比值．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中,电源电压保持不变．闭合电键S后,当滑动变阻器R2的滑片P由中点向右端移动时（）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中,将两个电流表A1、A2分别正确连入电路不同位置,闭合电键S,两个电流表均有示数,且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时,观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流,A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大,则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中,电源电压相等且保持不变．闭合电键S1、S2,电流表A1、A2的示数相同；断开电键S1、S2,两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中,电源电压保持不变,电键S1、S2同时闭合时,电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示,长度相同、横截面积不同的同种金属棒AB和CD 连接在一起后接在电源两端．关于AB和CD的电阻R及两端电压U的判断,正确的是（）CA．R AB＞R CD,U AB＜U CDB．R AB＜R CD,U AB＜U CDC．R AB＞R CD,U AB＞U CDD．R AB＜R CD,U AB＞U CD松江：8．在图所示的电路中,电源电压不变,当电键S由闭合到断开时,电压表（）DA．V1示数减小,V2示数减小B．V1示数增大,V2示数增大C．V1示数减小,V2示数增大D．V1示数增大,V2示数减小徐汇：16．在如图所示的电路中,电源电压保持不变,闭合电键S,电路正常工作,下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时,变大的是；变小的是．（均选填相关数据的序号）普陀：7、在图3所示的电路中,电源电压保持不变,闭合电键S,当滑动变阻器的滑片P向右移动时,下列说法中正确的是（）B A、灯泡变暗,电压表示数变大B、电路消耗的总功率变小,电压表示数不变C、灯泡变亮,电压表示数不变D、电路消耗的总功率变大,电压表示数不变图3杨浦：10、如图5所示的电路中,电源电压保持不变。

动态电路宝山：7．在图2所示的电路中，电源电压保持不变。

闭合该电路中的电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）A 电流表A的示数变小。

B 电压表V1示数与电压表V2示数的比值变小。

C 电流表A的示数变大。

D 电压表V1示数与电压表V2示数之和变大。

答案：B奉贤：7.如图2所示，电源电压保持不变。

闭合电键S后，当滑动变阻器的滑片P向右移动时，变大的是（）A.电流表A的示数B.电压表V1的示数C.电压表V1的示数与电流表A示数的比值D.电压表V2的示数与电流表A示数的比值答案：D虹口：7. 在图3所示的电路中，电源电压保持不变。

闭合电键S，移动滑动变阻器滑片P，可使某一个电表的示数为零，已知电路元件均完好，则（）A. 向右移动变阻器的滑片可使电压表V1示数变为零B. 向右移动变阻器的滑片可使电流表A示数变为零C. 向左移动变阻器的滑片可使电压表V1示数变为零D. 向左移动变阻器的滑片可使电压表V2示数变为零答案：D金山：7．在图3所示的四个电路中，电源电压都相同且不变，电阻R的阻值均相等。

闭合电键S后，电流表示数最小的是（）答案：A金山：9．在图5所示的电路中，电源电压保持不变。

闭合电键S ，将滑动变阻器的滑片P 向右移动的过程中，则下列说法正确的是（ ） A ．电压表V 的示数变小 B ．电压表V 示数与电流表A 示数的乘积变大 C ．电流表A 示数与电流表A 1示数的比值变大 D ．电压表V 示数与电流表A 1示数的比值变小 答案：C金山：15．如图8（a ）所示电路中，当电键闭合时，两电流表的指针位置均如图8（b ）所示，则通过R 1的电流为 （15） 安，R 1与 R 2阻值之比为 （16） 。

答案：15.（15）0.22；（16）4：1。

静安：7．在图1所示的电路中，电源电压保持不变。

闭合电键S 后，当滑动变阻器R 2的滑片P 由中点向右端移动时，在下列①~④项中，不变的（ ）①电流表A 1的示数 ②电流表A 2的示数 ③电流表A 2示数与电流表A 1示数的比值 ④电压表V 示数与电流表A 1示数的比值 A ．只有① B ．只有①②③C ．只有①④D ．只有①③④答案：C闵行：9. 将两个阴值不等的电阻R1和R2按如图5（甲）、（乙）所示的方式接入电路中。

动态电路宝山：7．在图2所示的电路中，电源电压保持不变。

闭合该电路中的电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）A 电流表A的示数变小。

B 电压表V1示数与电压表V2示数的比值变小。

C 电流表A的示数变大。

D 电压表V1示数与电压表V2示数之和变大。

答案：B奉贤：7.如图2所示，电源电压保持不变。

闭合电键S后，当滑动变阻器的滑片P向右移动时，变大的是（）A.电流表A的示数B.电压表V1的示数C.电压表V1的示数与电流表A示数的比值D.电压表V2的示数与电流表A示数的比值答案：D虹口：7. 在图3所示的电路中，电源电压保持不变。

闭合电键S，移动滑动变阻器滑片P，可使某一个电表的示数为零，已知电路元件均完好，则（）A. 向右移动变阻器的滑片可使电压表V1示数变为零B. 向右移动变阻器的滑片可使电流表A示数变为零C. 向左移动变阻器的滑片可使电压表V1示数变为零D. 向左移动变阻器的滑片可使电压表V2示数变为零答案：D金山：7．在图3所示的四个电路中，电源电压都相同且不变，电阻R的阻值均相等。

闭合电键S后，电流表示数最小的是（）答案：A金山：9．在图5所示的电路中，电源电压保持不变。

闭合电键S ，将滑动变阻器的滑片P 向右移动的过程中，则下列说法正确的是（ ） A ．电压表V 的示数变小 B ．电压表V 示数与电流表A 示数的乘积变大 C ．电流表A 示数与电流表A 1示数的比值变大 D ．电压表V 示数与电流表A 1示数的比值变小 答案：C金山：15．如图8（a ）所示电路中，当电键闭合时，两电流表的指针位置均如图8（b ）所示，则通过R 1的电流为 （15） 安，R 1与 R 2阻值之比为 （16） 。

答案：15.（15）0.22；（16）4：1。

静安：7．在图1所示的电路中，电源电压保持不变。

闭合电键S 后，当滑动变阻器R 2的滑片P 由中点向右端移动时，在下列①~④项中，不变的（ ）①电流表A 1的示数 ②电流表A 2的示数 ③电流表A 2示数与电流表A 1示数的比值 ④电压表V 示数与电流表A 1示数的比值 A ．只有① B ．只有①②③C ．只有①④D ．只有①③④答案：CR 2 P A SV R 1 A 1闵行：9. 将两个阴值不等的电阻R1和R2按如图5（甲）、（乙）所示的方式接入电路中。

动态电路宝山：7．在图2所示的电路中，电源电压保持不变。

闭合该电路中的电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）A 电流表A的示数变小。

B 电压表V1示数与电压表V2示数的比值变小。

C 电流表A的示数变大。

D 电压表V1示数与电压表V2示数之和变大。

答案：B奉贤：7.如图2所示，电源电压保持不变。

闭合电键S后，当滑动变阻器的滑片P向右移动时，变大的是（）A.电流表A的示数B.电压表V1的示数C.电压表V1的示数与电流表A示数的比值D.电压表V2的示数与电流表A示数的比值答案：D虹口：7. 在图3所示的电路中，电源电压保持不变。

闭合电键S，移动滑动变阻器滑片P，可使某一个电表的示数为零，已知电路元件均完好，则（）A. 向右移动变阻器的滑片可使电压表V1示数变为零B. 向右移动变阻器的滑片可使电流表A示数变为零C. 向左移动变阻器的滑片可使电压表V1示数变为零D. 向左移动变阻器的滑片可使电压表V2示数变为零答案：D金山：7．在图3所示的四个电路中，电源电压都相同且不变，电阻R的阻值均相等。

闭合电键S后，电流表示数最小的是（）答案：A金山：9．在图5所示的电路中，电源电压保持不变。

闭合电键S ，将滑动变阻器的滑片P 向右移动的过程中，则下列说法正确的是（ ） A ．电压表V 的示数变小 B ．电压表V 示数与电流表A 示数的乘积变大 C ．电流表A 示数与电流表A 1示数的比值变大 D ．电压表V 示数与电流表A 1示数的比值变小 答案：C金山：15．如图8（a ）所示电路中，当电键闭合时，两电流表的指针位置均如图8（b ）所示，则通过R 1的电流为 （15） 安，R 1与 R 2阻值之比为 （16） 。

答案：15.（15）0.22；（16）4：1。

静安：7．在图1所示的电路中，电源电压保持不变。

闭合电键S 后，当滑动变阻器R 2的滑片P 由中点向右端移动时，在下列①~④项中，不变的（ ）①电流表A 1的示数 ②电流表A 2的示数 ③电流表A 2示数与电流表A 1示数的比值 ④电压表V 示数与电流表A 1示数的比值 A ．只有① B ．只有①②③C ．只有①④D ．只有①③④答案：CR 2 P A SV R 1 A 1闵行：9. 将两个阴值不等的电阻R1和R2按如图5（甲）、（乙）所示的方式接入电路中。

动态电路宝山：6．在如图所示的四个电路中,电源电压相同且不变,电阻R的阻值均相等,闭合电键S,电流表示数不变的是（）DA． B．C．D．宝山：7．闭合如图所示电路中电键S后,在滑片P向右移动的过程中,变大的是（）BA．电流表A的示数B．电压表V1的示数C．电压表V1示数与电压表V2示数之和D．电压表V2示数与电流表A示数的比值宝山：12．在如图所示的电路中,变阻器连入电路的电阻线是部分（选填“aP”、“Pb”或“ab”）,当油箱中的液面下降时,电路中的电阻将,电表示数随之．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路,电源电压不变。

闭合开关S后,两电阻正常工作,比较A、B、C、D四处的电流大小,其中可能正确的是（）BA．I A＞I D B．I B＞I CC．I A＜I B D．I C＝I D闵行：9.如图 5 所示的电路中,电源电压保持不变,电阻R1 的阻值为10欧,变阻器R2上标有“20欧 1 安”的字样,闭合电键 S 后,在滑动变阻器的滑片从R2的最左端向最右端移动过程中,关于电压表示数之差大小的变化情况,下列判断中正确的是（）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中,断开电键 S,若 a 、b 两电表都是电流表示数之比为 2:5,则电阻R1 、R 2的连接方式为____________联,电阻之比为____________。

若 a 、b 两个表都是电压表,闭合电键 S 后,a 、b 两电表示数之比为____________。

黄浦：8.在图3所示的电路中,将电压表V 正确连入电路,闭合电键s,电路正常工作。

若将滑动变阻器的滑片p 从一端移到另一瑞的过程中,电压表V 的示数变小,且始终大于零,则正确的判断是（ ）CR 2abpSA.电压表V 并联在R 1两端,滑片P 由a 端向b 端移动B.电压表V 并联在R 1两端,滑片P 由b 端向a 端移动C.电压表V 并联在R 2两瑞,滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞,滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同,甲的横截面积大于乙的横截面积,则甲、乙两导体的电阻之比 1；若将它们串联在电路中时,通过甲、乙导体的电流之比1；若将它们并联后接入电路,则甲、乙两导体两端的电压之比1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中,电源电压保持不变,电键S1、S2均闭合．当电键S2由闭合到断开时,电路中①电流表A1的示数．②电压表V示数与电流表A示数的比值．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中,电源电压保持不变．闭合电键S后,当滑动变阻器R2的滑片P由中点向右端移动时（）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中,将两个电流表A1、A2分别正确连入电路不同位置,闭合电键S,两个电流表均有示数,且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时,观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流,A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大,则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中,电源电压相等且保持不变．闭合电键S1、S2,电流表A1、A2的示数相同；断开电键S1、S2,两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中,电源电压保持不变,电键S1、S2同时闭合时,电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示,长度相同、横截面积不同的同种金属棒AB和CD 连接在一起后接在电源两端．关于AB和CD的电阻R及两端电压U的判断,正确的是（）CA．R AB＞R CD,U AB＜U CDB．R AB＜R CD,U AB＜U CDC．R AB＞R CD,U AB＞U CDD．R AB＜R CD,U AB＞U CD松江：8．在图所示的电路中,电源电压不变,当电键S由闭合到断开时,电压表（）DA．V1示数减小,V2示数减小B．V1示数增大,V2示数增大C．V1示数减小,V2示数增大D．V1示数增大,V2示数减小徐汇：16．在如图所示的电路中,电源电压保持不变,闭合电键S,电路正常工作,下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时,变大的是；变小的是．（均选填相关数据的序号）普陀：7.在图3所示的电路中,电源电压保持不变,闭合电键S,当滑动变阻器的滑片P向右移动时,下列说法中正确的是（）B A.灯泡变暗,电压表示数变大 B.电路消耗的总功率变小,电压表示数不变C. 灯泡变亮,电压表示数不变D. 电路消耗的总功率变大,电压表示数不变图3杨浦：10. 如图5所示的电路中,电源电压保持不变。

测电阻实验宝山：25．根据“用电流表、电压表测电阻”的实验，完成下列要求。

⑴实验原理_________。

⑵请依照图13电路图，用笔画线替代导线将图13所示的实物连接完整，________。

（用2B铅笔在答题纸的相应位置连线）⑶闭合电键前，需将滑动变阻器的滑片P移到_____端（选填“A”或“B”）。

⑷小顾同学在本实验中，将最后一根导线连接完毕后闭合电键，发现电流表和电压表的示数都超出它们所能测的最大值，其原因可能是：_________________________。

⑸解决上述问题后，小顾重新进行实验，前两次测得的电阻分别是51.9欧和51.8欧，第三次测量时，电流表和电压表的示数如图14所示，则该待测电阻的阻值为_____欧。

答案：奉贤：25. 某小组同学做“电流表、电压表测电阻”实验，实验器材齐全且完好，电源电压保持不变。

（1）他们正确串联实验器材，并将变阻器的滑片放置于一端，然后将电压表并联在电路中。

闭合电键后，观察到电压表示数为6伏，电流表示数为0.58安。

接着移动变阻器的滑片，将滑片移动某一位置时，观察到电流表的示数如图15（a）所示，电压表的示数始终不变。

请根据上述现象判断实验过程中电压表示数不变的原因___________________________。

（2）经思考分析检查，他们重新正确连接电路，操作步骤正确。

闭合电键后，发现电压表指针所指的刻度与原先一致，电流表示数如图15（b）所示。

接着移动变阻器的滑片，观察到当电流表的示数如图15（a）所示，电压表的示数如图15（c）所示。

（3）请你根据上述实验过程中得到的数据将下表填写完整（电阻精确到0.1欧）答案：（1）. 电压表接在电源两端虹口： 小李同学做“用电流表、电压表测电阻”实验，现有电源（电压为2伏的整数倍且保持不变）、一个待测电阻R X 、电流表、电压表、滑动变阻器、电键及导线若干。

小李连接电路，使变阻器接入电路中的电阻最大，闭合电键时观察到电压表示数为10伏、电流表示数为0.2安。

电路计算宝山:22、如图1所示,电阻R1的阻值为10欧,滑动变阻器R2上标有“20Ω2A”字样,当变阻器的滑片P移至a端,闭合电键S后,电流表A的示数为0.6安、（1）求电源电压U、（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A 和C）中的某一部分电路两端,移动滑动变阻器R2的滑片P至某一处,使电压表V的指针停留在图2所示的位置,请指出电压表V所有可能连接的位置,并计算出变阻器对应接入电路的阻值R2、嘉定:21、在图13（a）所示的电路中,电源电压为3伏且保持不变,电阻R 1的阻值为5欧,滑动变阻器R 2上标有“21A”字样,所用电流表的表盘如图13（b ）所示。

闭合电键后,滑片P 移到某一位置时,电流表示数为1安。

求: （1）通过电阻R 1的电流I 1。

（2）滑动变阻器R 2连入电路的阻值。

（3）若电源电压可变,为使电流表A 的示数能达到最大,求电源电压的最小值。

闵行:26. 在图16（a ）所示的电路中,电源电压为18伏保持不变,电阻R 2的阻值为10欧,滑动变阻器R 1标有“20 1A”字样,电流表、电压表的表盘如图 16（b ）所示。

闭合电键 S,求:（1）在移动变阻器滑片 P 的过程中,电压表V 1 示数的最小值。

（2）如果用另一个电阻R 0 和电源 U 分别替换电阻 R 2和原来的电源,并将另一个电压表V 2 并联在电源两端。

要求通过移动滑片 P 能使三个电表偏离零刻度的角度相同。

通过计算确定不同情况下满足要（a ） （b ）R求的R 0的阻值和对应电源电压U 的最大值。

黄浦:22、在图12所示的电路中,电源电压为10伏且不变。

定值电阻的阻值为10欧,滑动变阻器上标有“2A ”字样。

闭合电键S①求通过的电流。

②通电10秒,求电流通过所做的功。

③在电路安全工作的情况下,移动变阻器的滑片,电路消耗的最大功率恰为最小功率的2倍,求变阻器的最大阻值。

R 2R 1pS青浦:24、在图（a）所示的电路中,电源电压为9伏,电阻R1的阻值为10欧,滑动变阻器R2标有“50Ω 1Α”字样、闭合电键S后,电流表A的示数如图（b）所示、①求通过电阻R1的电流I1、②求此时滑动变阻器R2连入电路的阻值、③在不损坏电路元件的情况下,求电流表示数的最大变化量△I、静安:22、在图（a）所示的电路中,电源电压保持不变、电阻R1的阻值为30欧、①闭合电键S后,电流表的示数为0.5安,求电源电压U、②现电路中有A、B、C和D四点,需将一标有“50Ω 2A”字样的滑动变阻器R2并联其中两点上,要求:闭合电键S后,在移动变阻器滑片P的过程中,电流表的指针能随之发生偏转、（a）滑动变阻器R2可以并联在电路的两点间；（b）当电流表指针位置如图（b）所示时,变阻器连入电路的阻值R2；（c）在不损坏电路元件的情况下,求电流表示数的范围、浦东:21、在图（a）所示电路中,电源电压4.5伏保持不变,变阻器上标有“10Ω2A”字样、闭合电键S后,电流表和电压表指针的位置分别如图（b）所示、（1）电流表示数为安,电压表示数为伏,求变阻器R2的电功率、（2）求电阻R1的阻值、（3）在电路安全工作前提下,移动变阻器滑片P,发现有一个电表示数无法达到所选量程的最大值、请判断:是表无法达到最大值,通过计算说明理由、虹口:22、在图所示的电路中,电源电压保持不变①若电阻R1的阻值为15欧,电流表示数为0.2安,求电阻R1两端的电压U1和电阻R1消耗的电功率P1、②若电阻R1的阻值未知,向右移动滑动变阻器R2的滑片P,每次移动时均使变阻器R2接入电路的阻值增加10欧,电流表A的示数分别如表所示,求电源电压U和R2为（R0+20欧）时电流表A的示数、崇明:21、在如图所示的电路中,电源电压为6V且不变、电阻R1的阻值为10Ω,滑动变阻器R2上标有“20Ω2A”字样,两电表均为常用电表、闭合开关S,电流表示数为0.2A、求:（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时,发现电压表和电流表中有一个已达满刻度,此时电压表和电流表的示数、解:（1）U V=U1=IR1=0.2A×10Ω=2V；（2）U2=U﹣U1=6V﹣2V=4V；R2===20Ω；（3）如果电压表量程为0～15V,电路最大电流为I===0.6A, 因此电流表量程应为0～0.6A；I最大=0.6A,U V=I最大R1=0.6A×10Ω=6V ＜15V此时电压表、电流表的示数分别为6V、0.6A；如果电流表选择0～0.6A量程,电压表选择0～3V量程,I最大===0.3A、此时电压表、电流表的示数分别为3V、0.3A、松江:22、在图所示的电路中,电源电压保持不变,电阻R1的阻值为20欧,滑动变阻器铭牌已模糊不清,只能辨识出标有“2A”字样、电键S 闭合后,滑片移到某位置时,电流表A的示数为0.5安,电压表V2的示数为8伏、（电表量程可以改变）、①求电源电压U、②将滑动变阻器滑片P移到某处,发现电流表A的示数已达到某量程的满刻度,且各元件都能正常工作,求此时滑动变阻器连入电路的阻值、③现用R0替换R1且能使电路中的电流达到最大,电路各元件都能正常工作,求替换的R0的最大阻值、徐汇:24、在如图（a）所示电路中,电源电压为18伏且不变,电阻R1的阻值为24欧,滑动变阻器R2上标有“100欧1安字样,闭合电键S,电流表的示数为0.5安,求:①电阻R1两端的电压U1；②现用电阻R0替换电阻R1,同时将一电压表接入电路中,且电流表选用0﹣0.6A量程,电压表选用0﹣3V量程,要求:在移动变阻器滑片P 的过程中,使电压表V和电流表A的指针均能到达图（b）（c）所示位置,且电路能正常工作；i）若电压表接在ab两点之间,求替换电阻R0的阻值范围；ii）若电压表接在bc两点之间,求替换电阻R0的阻值范围、普陀:21.在图12（a）所示的电路中,电源电压为4伏且不变。

电学实验静安：26．某小组同学做“用电流表、电压表测电阻”实验．①该实验的目的是：．②为进行多次实验,三位同学各自设计了三个不同的实验方案,简述如下表所示．（a）上述三个方案中,能实现“多次实验,减小误差”的方案有（填序号）；方案Ⅲ与另两个方案相比,优点有：（写出两点即可）．（b）小明同学根据方案Ⅲ,准备测量阻值约为20欧的电阻,实验所提供的器材齐全完好,其中：电源电压为6伏且保持不变,电流表、电压表规格如图所示,滑动变阻器有两种规格（分别标有“5欧 3安”和“50欧 1.5安”字样）．小明对所提供两种规格的滑动变阻器,提出了问题：实验中,两种变阻器是可以随意用一个变阻器,还是其中一个更适合实验？请你根据实验的相关条件,帮助小明解决问题并简要说明理由．．①该实验的目的是要学会用电流表、电压表测电阻；②（a）Ⅰ、Ⅱ、Ⅲ；多次实验时,电路不需要重新连接,操作简便；待测电阻两端的电压及通过的电流,可以在一段范围内连续变化,记录数据简便；（b）应选择标有“50欧 1.5安”的滑动变阻器；理由：可使待测电阻两端的电压及通过的电流的变化范围更大,方便读数；电压表的读取取0﹣3伏,读数更准确．浦东： 25．甲同学要测定导体R x的电阻,乙同学要测定标有“3.5V”字样小灯L的额定电功率．他们选取了电压均为6伏的电源、均标有“20Ω 2A”字样的滑动变阻器及电键和导线等．但在选取电表时,发现可选择的器材中只有一个电流表和一个电压表,经讨论后两位同学各选取了一个电表．接着,他们分别将所选电表正确接入电路,并按规范步骤进行操作．（1）为了能顺利完成各自的测量任务,选取电压表的是同学．两位同学实验依据的原理（选填“相同”或“不同”）．连接电路时,电键应处于状态．（2）选取电流表的同学闭合电键时,电流表示数0.16安；移动变阻器滑片至中点位置时（即它接入电路的电阻10欧）,电流表示数0.22安．选取电压表的同学闭合电键时,电压表示数2.3伏；同样将滑片移至中点位置时,电压表示数3.5伏．综合上述信息,甲同学测得R x的电阻是欧,乙同学测得小灯L的额定电功率是瓦．故答案为：（1）乙；不同；断开；（2）17.4； 0.875．青浦：30．小张同学做“用电流表、电压表测电阻”的实验,实验器材齐全完好,所用电源的电压为6伏．他先将滑片置于变阻器的一端,然后连接电路,闭合电键,在向变阻器另一端移动滑片的过程中,观察到电压表的示数从4伏逐渐变小到0伏、电流表的示数从0.2安逐渐变大到0.58安．小张经过思考后发现了实验操作中的不当之处,随后重新正确连接电路进行实验．闭合电键后,移动变阻器的滑片到某个位置时,两个电表的示数分别如图（a）、（b）所示．根据该同学实验中观察到的现象,请将有关的数据填入表格内,并求出R X的阻值．（计算电阻时,精确到0.1欧）松江：25．小王同学做“用电流表、电压表测电阻”实验,所有元件均完好．他将电源（电压是1.5伏的整数倍）、待测电阻、电流表、滑动变阻器、电键等串联后,将电压表并联在电路中,他移动变阻器的滑片到某端点．刚闭合电键时,观察到电流表、电压表示数如图（a）、（b）所示．当他移动变阻器的滑片时,观察到两电表的指针向相反方向偏转．他经过思考,求出了滑动变阻器的最大阻值．他重新正确连接电路,实验步骤正确．闭合电键时,观察到电压表的示数如图（c）所示．当他移动变阻器滑片到中点位置时,记录电流表的示数在下表中．他继续移动滑片,发现电流表示数最大为0.28安．①实验所用滑动变阻器的最大阻值为欧；②请根据上述他重新正确连接电路时的相关信息,将下表填写完整．（电阻精确到0.1欧）故答案为：（1）10；（2）如上表．徐汇：27．小徐做“用电流表、电压表测电阻”实验,现有电源（电压为6伏且保持不变）,待测电阻R x、电流表、电压表、滑动变阻器、电键及导线若干,所有元件均完好．他连接电路进行实验,闭合电键后,在移动变阻器滑片的过程中,发现电流表示数的变化范围为0.10～0.28安,电压表示数的变化范围为0～4伏；当移动变阻器滑片到某个位置时,电压表、电流表的示数分别如图（a）、（b）所示,请将下表填写完整（计算电阻精确到0.1欧）．杨浦：30．小明在做“用电流表、电压表测电阻”的实验,实验器材齐全且完好,电源电压不高于6伏。

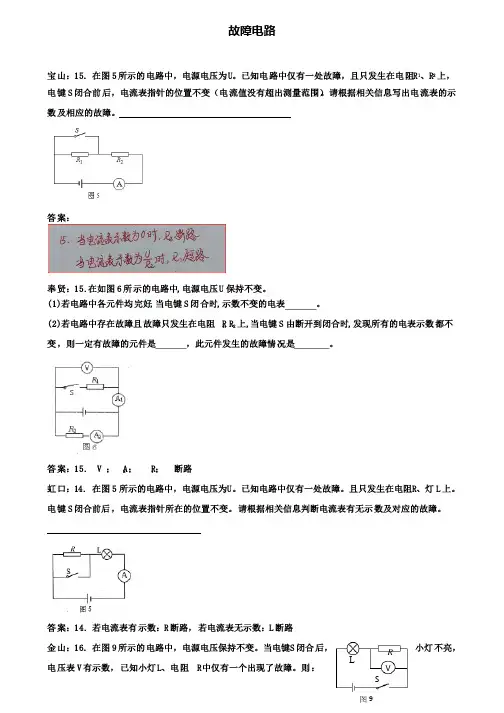

故障电路宝山：15．在图5所示的电路中，电源电压为U。

已知电路中仅有一处故障，且只发生在电阻R1、R2上，电键S闭合前后，电流表指针的位置不变（电流值没有超出测量范围）。

请根据相关信息写出电流表的示数及相应的故障。

_____________________________________答案：奉贤：15.在如图6所示的电路中,电源电压U保持不变。

(1)若电路中各元件均完好,当电键S闭合时,示数不变的电表。

(2)若电路中存在故障且故障只发生在电阻 R1、R2上,当电键S由断开到闭合时,发现所有的电表示数都不变，则一定有故障的元件是，此元件发生的故障情况是。

答案：15. V ； A2 ； R1 ；断路虹口：14. 在图5所示的电路中，电源电压为U。

已知电路中仅有一处故障。

且只发生在电阻R、灯L上。

电键S闭合前后，电流表指针所在的位置不变。

请根据相关信息判断电流表有无示数及对应的故障。

_________________________________答案：14. 若电流表有示数：R断路，若电流表无示数：L断路金山：16．在图9所示的电路中，电源电压保持不变。

当电键S闭合后，小灯不亮，电压表V有示数，已知小灯L、电阻 R 中仅有一个出现了故障。

则：图9 SRLV① 电路中的故障可能是（17） ；② 为了进一步确定故障，采用以下三种方法进行判断：A. 将电流表串联到电路中，观察电流表的示数；B. 将原有电压表V 改接在小灯L 两端，观察电压表的示数；C. 用完好的小灯L’替换电阻R ，观察电压表的示数。

请判断以上三个方案中可行的是 （18） （选填字母“A 、B 、C ”）。

答案：16.（17）L 短路或R 断路；（18）A 、C 。

静安：14．在图3所示的电路中，电源电压为U 。

电路中，电阻R 或灯L 中的一处发生断路故障。

当电键S 闭合后，能判断故障所在的是电压表________(16)（选填“V 1”或“V 2”），请写出该电压表的示数及相对应的故障________(17)。

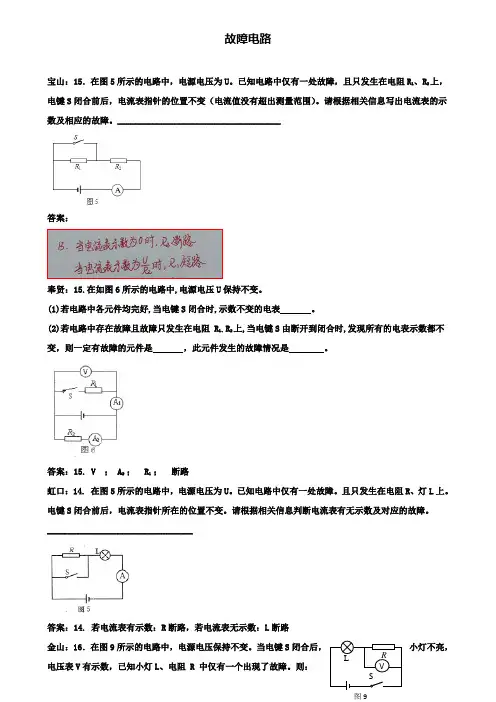

故障电路宝山：15．在图5所示的电路中，电源电压为U。

已知电路中仅有一处故障，且只发生在电阻R1、R2上，电键S闭合前后，电流表指针的位置不变（电流值没有超出测量范围）。

请根据相关信息写出电流表的示数及相应的故障。

_____________________________________答案：奉贤：15.在如图6所示的电路中,电源电压U保持不变。

(1)若电路中各元件均完好,当电键S闭合时,示数不变的电表。

(2)若电路中存在故障且故障只发生在电阻 R1、R2上,当电键S由断开到闭合时,发现所有的电表示数都不变，则一定有故障的元件是，此元件发生的故障情况是。

答案：15. V； A2 ； R1 ； 断路虹口：14. 在图5所示的电路中，电源电压为U。

已知电路中仅有一处故障。

且只发生在电阻R、灯L上。

电键S闭合前后，电流表指针所在的位置不变。

请根据相关信息判断电流表有无示数及对应的故障。

_________________________________答案：14. 若电流表有示数：R断路，若电流表无示数：L断路金山：16．在图9所示的电路中，电源电压保持不变。

当电键S闭合后，小灯不亮，电压表V有示数，已知小灯L、电阻 R 中仅中仅有一个出现了故障。

则：图9 SRLV① 电路中的故障可能是 （17） ；② 为了进一步确定故障，采用以下三种方法进行判断：A. 将电流表串联到电路中，观察电流表的示数；B. 将原有电压表V 改接在小灯L 两端，观察电压表的示数；C. 用完好的小灯L’替换电阻R ，观察电压表的示数。

请判断以上三个方案中可行的是 （18） （选填字母“A 、B 、C ”）。

答案：16.（17）L 短路或R 断路；（18）A 、C 。

静安：14．在图3所示的电路中，电源电压为U 。

电路中，电阻R 或灯L 中的一处发生断路故障。

当电键S 闭合后，能判断故障所在的是电压表________(16)（选填“V 1”或“V 2”），请写出该电压表的示数及相对应的故障________(17)。

动态电路宝山：6、在如图所示的四个电路中,电源电压相同且不变,电阻R的阻值均相等,闭合电键S,电流表示数不变的是（）DA、 B、C、D、宝山：7、闭合如图所示电路中电键S后,在滑片P向右移动的过程中,变大的是（）BA、电流表A的示数B、电压表V1的示数C、电压表V1示数与电压表V2示数之和D、电压表V2示数与电流表A示数的比值宝山：12、在如图所示的电路中,变阻器连入电路的电阻线是部分（选填“aP”、“Pb”或“ab”）,当油箱中的液面下降时,电路中的电阻将,电表示数随之、（后两空均选填“变大”、“不变”或“变小”）嘉定：7、如图所示的电路,电源电压不变.闭合开关S后,两电阻正常工作,比较A、B、C、D四处的电流大小,其中可能正确的是（）BA、I A＞I DB、I B＞I CC、I A＜I BD、I C＝I D闵行：9、如图 5 所示的电路中,电源电压保持不变,电阻R1 的阻值为10欧,变阻器R2上标有“20欧 1 安”的字样,闭合电键 S 后,在滑动变阻器的滑片从R2的最左端向最右端移动过程中,关于电压表示数之差大小的变化情况,下列判断中正确的是（）DA、始终变大B、始终变小C、先变大再变小D、先变小再变大闵行：15、在如图 8 所示的电路中,断开电键 S,若 a 、b 两电表都是电流表示数之比为 2:5,则电阻R1 、R 2的连接方式为____________联,电阻之比为____________.若 a 、b 两个表都是电压表,闭合电键 S 后,a 、b 两电表示数之比为____________.黄浦：8、在图3所示的电路中,将电压表V 正确连入电路,闭合电键s,电路正常工作.若将滑动变阻器的滑片p 从一端移到另一瑞的过程中,电压表V 的示数变小,且始终大于零,则正确的判断是（ ）CR 2abpSA 、电压表V 并联在R 1两端,滑片P 由a 端向b 端移动B 、电压表V 并联在R 1两端,滑片P 由b 端向a 端移动C 、电压表V 并联在R 2两瑞,滑片P 由a 端向b 端移动D 、电压表v 并联在R 2两瑞,滑片P 由b 端向a 端移动青浦：13、甲、乙两导体的材料和长度相同,甲的横截面积大于乙的横截面积,则甲、乙两导体的电阻之比 1；若将它们串联在电路中时,通过甲、乙导体的电流之比 1；若将它们并联后接入电路,则甲、乙两导体两端的电压之比1、（均选填“大于”、“等于”或“小于”）青浦：17、如图所示的电路中,电源电压保持不变,电键S1、S2均闭合、当电键S2由闭合到断开时,电路中①电流表A1的示数、②电压表V示数与电流表A示数的比值、（均选填“变大”、“不变”或“变小”）静安：7、在图所示的电路中,电源电压保持不变、闭合电键S后,当滑动变阻器R2的滑片P由中点向右端移动时（）DA、只有电流表A1的示数不发生变化B、只有电压表V的示数不发生变化C、电压表V示数与电流表A2示数的比值变小D、电流表A1示数与电流表A2示数的比值变大浦东：15、在图所示的电路中,将两个电流表A1、A2分别正确连入电路不同位置,闭合电键S,两个电流表均有示数,且A1的示数大于A2的示数、移动滑动变阻器R1的滑片P时,观察到两个电流表的示数随之改变、（1）电流表A1测量的是中的电流,A2测量的是中的电流、（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大,则变阻器的滑片P是在向端移动（选填“左”或“右”）、虹口：7、在图（a）、（b）所示的电路中,电源电压相等且保持不变、闭合电键S1、S2,电流表A1、A2的示数相同；断开电键S1、S2,两电流表示数仍相同、下列关于电阻R1、R2和R3的大小关系正确的是（）CA、R1＞R2＞R3B、R3＞R1＞R2C、R3＞R2＞R1D、R2＞R1＞R3崇明：8、在如图所示的电路中,电源电压保持不变,电键S1、S2同时闭合时,电路中（）DA、电压表V的示数不变B、电流表A1的示数变大C、电压表V示数与电流表A1示数的比值不变D、电压表V示数与电流表A示数的乘积变大松江：6、如图所示,长度相同、横截面积不同的同种金属棒AB和CD 连接在一起后接在电源两端、关于AB和CD的电阻R及两端电压U的判断,正确的是（）CA、R AB＞R CD,U AB＜U CDB、R AB＜R CD,U AB＜U CDC、R AB＞R CD,U AB＞U CDD、R AB＜R CD,U AB＞U CD松江：8、在图所示的电路中,电源电压不变,当电键S由闭合到断开时,电压表（）DA、V1示数减小,V2示数减小B、V1示数增大,V2示数增大C、V1示数减小,V2示数增大D、V1示数增大,V2示数减小徐汇：16、在如图所示的电路中,电源电压保持不变,闭合电键S,电路正常工作,下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值、当滑动变阻器R1的滑片P向右移动时,变大的是；变小的是、（均选填相关数据的序号）普陀：7、在图3所示的电路中,电源电压保持不变,闭合电键S,当滑动变阻器的滑片P向右移动时,下列说法中正确的是（）B A、灯泡变暗,电压表示数变大B、电路消耗的总功率变小,电压表示数不变C、灯泡变亮,电压表示数不变D、电路消耗的总功率变大,电压表示数不变图3杨浦：10、如图5所示的电路中,电源电压保持不变.闭合电键S后,现将R1和滑动变阻器R2的位置互换,并向右移动滑动变阻器的滑片,则以下说法正确的是（）CA电压表示数变大,电流表示数变小B电压表示数变小,电流表示数变小C电压表示数不变,电流表示数变小D断开电键S,两个电表示数都变小杨浦：15、图7为某同学设计的高速公路收费站计重秤的原理图.该原理图中,R2为_________.若车重表是由电流表改装而成,现将它串联在图中位置,则当车越重时,车重表的示数将__ __,若车重表是电压表改装而成的,现将它与R1并联,则当车越重时,车重表的示数将_（选填“越大”、“不变”或“越小”）.6、如图2所示为汽车油量表的工作电路图,其中R 是一段弧形电阻,在汽车行驶过程中电路的总电阻和油量表示数的变化情况是（ ）A A 、总电阻变大,油量表示数变小 B 、总电阻变大,油量表示数变大 C 、总电阻变小,油量表示数变大 D 、总电阻变小,油量表示数变小奉贤：15、如图8所示,电源电压不变.当只闭合电键S 时,三个电表中 表的示数变大（选填“A ”、“A 1”或“V”）；接着向右移动滑动变阻器滑片P 时,电压表V 示数与电流表A 示数的比值将 选填“变小”、“不变”或“变大”）.图。

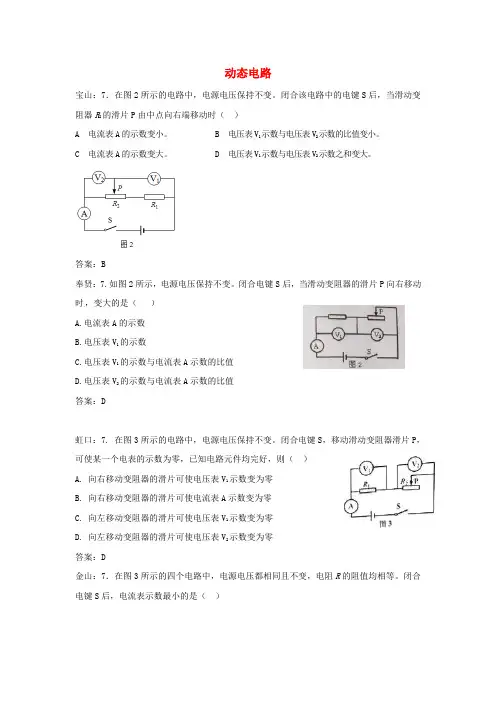

1动态电路宝山：7．在图2所示的电路中，电电压保持不变。

闭合该电路中的电键S 后，当滑动变阻器R 2的滑片P 由中点向右端移动时（ ） A 电流表A 的示数变小。

B 电压表V 1示数与电压表V 2示数的比值变小。

C 电流表A 的示数变大。

D 电压表V 1示数与电压表V 2示数之和变大。

答案：B奉贤：7.如图2所示，电电压保持不变。

闭合电键S 后，当滑动变阻器的滑片P 向右移动时，变大的是（ ） A.电流表A 的示数 B.电压表V 1的示数C.电压表V 1的示数与电流表A 示数的比值D.电压表V 2的示数与电流表A 示数的比值 答案：D虹口：7. 在图3所示的电路中，电电压保持不变。

闭合电键S ，移动滑动变阻器滑片P ，可使某一个电表的示数为零，已知电路元件均完好，则（ ） A. 向右移动变阻器的滑片可使电压表V 1示数变为零 B. 向右移动变阻器的滑片可使电流表A 示数变为零 C. 向左移动变阻器的滑片可使电压表V 1示数变为零 D. 向左移动变阻器的滑片可使电压表V 2示数变为零 答案：D金山：7．在图3所示的四个电路中，电电压都相同且不变，电阻R 的阻值均相等。

闭合电键S 后，电流表示数最小的是（ ）2答案：A金山：9．在图5所示的电路中，电电压保持不变。

闭合电键S ，将滑动变阻器的滑片P 向右移动的过程中，则下列说法正确的是（ ） A ．电压表V 的示数变小 B ．电压表V 示数与电流表A 示数的乘积变大 C ．电流表A 示数与电流表A 1示数的比值变大 D ．电压表V 示数与电流表A 1示数的比值变小 答案：C金山：15．如图8（a ）所示电路中，当电键闭合时，两电流表的指针位置均如图8（b ）所示，则通过R 1的电流为 （15） 安，R 1与 R 2阻值之比为 （16） 。

答案：15.（15）0.22；（16）4：1。

静安：7．在图1所示的电路中，电电压保持不变。

闭合电键S 后，当滑动变阻器R 2的滑片P 由中点向右端移动时，在下列①~④项中，不变的（ ） ①电流表A 1的示数 ②电流表A 2的示数 ③电流表A 2示数与电流表A 1示数的比值 ④电压表V 示数与电流表A 1示数的比值 A ．只有① B ．只有①②③C ．只有①④D ．只有①③④答案：C闵行：9. 将两个阴值不等的电阻R 1和R 2按如图5（甲）、（乙）所示的方式接入电路中。

动态电路宝山：7．在图2所示的电路中，电源电压保持不变。

闭合该电路中的电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）A 电流表A的示数变小。

B 电压表V1示数与电压表V2示数的比值变小。

C 电流表A的示数变大。

D 电压表V1示数与电压表V2示数之和变大。

答案：B奉贤：7.如图2所示，电源电压保持不变。

闭合电键S后，当滑动变阻器的滑片P向右移动时，变大的是（）A.电流表A的示数B.电压表V1的示数C.电压表V1的示数与电流表A示数的比值D.电压表V2的示数与电流表A示数的比值答案：D虹口：7. 在图3所示的电路中，电源电压保持不变。

闭合电键S，移动滑动变阻器滑片P，可使某一个电表的示数为零，已知电路元件均完好，则（）A. 向右移动变阻器的滑片可使电压表V1示数变为零B. 向右移动变阻器的滑片可使电流表A示数变为零C. 向左移动变阻器的滑片可使电压表V1示数变为零D. 向左移动变阻器的滑片可使电压表V2示数变为零答案：D金山：7．在图3所示的四个电路中，电源电压都相同且不变，电阻R的阻值均相等。

闭合电键S后，电流表示数最小的是（）答案：A金山：9．在图5所示的电路中，电源电压保持不变。

闭合电键S ，将滑动变阻器的滑片P 向右移动的过程中，则下列说法正确的是（ ） A ．电压表V 的示数变小 B ．电压表V 示数与电流表A 示数的乘积变大 C ．电流表A 示数与电流表A 1示数的比值变大 D ．电压表V 示数与电流表A 1示数的比值变小 答案：C金山：15．如图8（a ）所示电路中，当电键闭合时，两电流表的指针位置均如图8（b ）所示，则通过R 1的电流为 （15） 安，R 1与 R 2阻值之比为 （16） 。

答案：15.（15）0.22；（16）4：1。

静安：7．在图1所示的电路中，电源电压保持不变。

闭合电键S 后，当滑动变阻器R 2的滑片P 由中点向右端移动时，在下列①~④项中，不变的（ ）①电流表A 1的示数 ②电流表A 2的示数 ③电流表A 2示数与电流表A 1示数的比值 ④电压表V 示数与电流表A 1示数的比值 A ．只有① B ．只有①②③C ．只有①④D ．只有①③④答案：C闵行：9. 将两个阴值不等的电阻R1和R2按如图5（甲）、（乙）所示的方式接入电路中。

表格实验题宝山：26．某小组同学按图所示的电路图连接电路,做“探究串联电路的特点”实验．在实验过程中,他们用电流表测出通过A、B、C三处的电流（I总、I1和I2）,用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总）,并通过用不同阻值的电阻和改变电源电压的高低,进行多次实验,正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件,得出的初步结论是：串联电路中,各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件,得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I,且利用表中两列数据,可以计算出每次实验时电路的总电阻,请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件,得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据,又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据,得出有关电压变化规律时：串联电路中,若电源电压一定,某一电阻阻值不变,另一电阻变大时,．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值,得出的定量结论是：串联电路中..嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中,容器对水平桌面压力的变化情况。

如图18所示,他们将重力分别为30牛、40牛的甲、乙两个柱形物体,先后挂在弹簧测力计下,并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。

他们读出测力计示数F ,并测得容器对桌面的压力F 桌,并根据相关物理量计算出物体所受浮力F 浮,将数据记录在表一、表二中。

①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入同一柱形容器液体中时,物体所受浮力相同,容器对桌面压力相同。

②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。

动态电路宝山：7．在图2所示的电路中，电源电压保持不变。

闭合该电路中的电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）A 电流表A的示数变小。

B 电压表V1示数与电压表V2示数的比值变小。

C 电流表A的示数变大。

D 电压表V1示数与电压表V2示数之和变大。

答案：B奉贤：7.如图2所示，电源电压保持不变。

闭合电键S后，当滑动变阻器的滑片P向右移动时，变大的是（）A.电流表A的示数B.电压表V1的示数C.电压表V1的示数与电流表A示数的比值D.电压表V2的示数与电流表A示数的比值答案：D虹口：7. 在图3所示的电路中，电源电压保持不变。

闭合电键S，移动滑动变阻器滑片P，可使某一个电表的示数为零，已知电路元件均完好，则（）A. 向右移动变阻器的滑片可使电压表V1示数变为零B. 向右移动变阻器的滑片可使电流表A示数变为零C. 向左移动变阻器的滑片可使电压表V1示数变为零D. 向左移动变阻器的滑片可使电压表V2示数变为零答案：D金山：7．在图3所示的四个电路中，电源电压都相同且不变，电阻R的阻值均相等。

闭合电键S后，电流表示数最小的是（）答案：A金山：9．在图5所示的电路中，电源电压保持不变。

闭合电键S ，将滑动变阻器的滑片P 向右移动的过程中，则下列说法正确的是（ ） A ．电压表V 的示数变小 B ．电压表V 示数与电流表A 示数的乘积变大 C ．电流表A 示数与电流表A 1示数的比值变大 D ．电压表V 示数与电流表A 1示数的比值变小 答案：C金山：15．如图8（a ）所示电路中，当电键闭合时，两电流表的指针位置均如图8（b ）所示，则通过R 1的电流为 （15） 安，R 1与 R 2阻值之比为 （16） 。

答案：15.（15）0.22；（16）4：1。

静安：7．在图1所示的电路中，电源电压保持不变。

闭合电键S 后，当滑动变阻器R 2的滑片P 由中点向右端移动时，在下列①~④项中，不变的（ ）①电流表A 1的示数 ②电流表A 2的示数 ③电流表A 2示数与电流表A 1示数的比值 ④电压表V 示数与电流表A 1示数的比值 A ．只有① B ．只有①②③C ．只有①④D ．只有①③④答案：C闵行：9. 将两个阴值不等的电阻R1和R2按如图5（甲）、（乙）所示的方式接入电路中。

动态电路宝山：7．在图2所示的电路中，电源电压保持不变。

闭合该电路中的电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）A 电流表A的示数变小。

B 电压表V1示数与电压表V2示数的比值变小。

C 电流表A的示数变大。

D 电压表V1示数与电压表V2示数之和变大。

答案：B奉贤：7.如图2所示，电源电压保持不变。

闭合电键S后，当滑动变阻器的滑片P向右移动时，变大的是（）A.电流表A的示数B.电压表V1的示数C.电压表V1的示数与电流表A示数的比值D.电压表V2的示数与电流表A示数的比值答案：D虹口：7. 在图3所示的电路中，电源电压保持不变。

闭合电键S，移动滑动变阻器滑片P，可使某一个电表的示数为零，已知电路元件均完好，则（）A. 向右移动变阻器的滑片可使电压表V1示数变为零B. 向右移动变阻器的滑片可使电流表A示数变为零C. 向左移动变阻器的滑片可使电压表V1示数变为零D. 向左移动变阻器的滑片可使电压表V2示数变为零答案：D金山：7．在图3所示的四个电路中，电源电压都相同且不变，电阻R的阻值均相等。

闭合电键S后，电流表示数最小的是（）答案：A金山：9．在图5所示的电路中，电源电压保持不变。

闭合电键S，将滑动变阻器的滑片P向右移动的过程中，则下列说法正确的是（）A．电压表V的示数变小B．电压表V示数与电流表A示数的乘积变大C．电流表A示数与电流表A1示数的比值变大D．电压表V示数与电流表A1示数的比值变小答案：C金山：15．如图8（a）所示电路中，当电键闭合时，两电流表的指针位置均如图8（b）所示，则通过R1的电流为（15）安，R1与 R2阻值之比为（16）。

答案：15.（15）0.22；（16）4：1。

静安：7．在图1所示的电路中，电源电压保持不变。

闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时，在下列①~④项中，不变的（）①电流表A1的示数②电流表A2的示数③电流表A2示数与电流表A1示数的比值④电压表V示数与电流表A1示数的比值A．只有① B．只有①②③C．只有①④ D．只有①③④答案：C闵行：9. 将两个阴值不等的电阻R1和R2按如图5（甲）、（乙）所示的方式接入电路中。

表格实验题宝山：26．某小组同学按图所示的电路图连接电路,做“探究串联电路的特点”实验．在实验过程中,他们用电流表测出通过A、B、C三处的电流（I总、I1和I2）,用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总）,并通过用不同阻值的电阻和改变电源电压的高低,进行多次实验,正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件,得出的初步结论是：串联电路中,各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件,得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I,且利用表中两列数据,可以计算出每次实验时电路的总电阻,请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件,得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据,又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据,得出有关电压变化规律时：串联电路中,若电源电压一定,某一电阻阻值不变,另一电阻变大时,．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值,得出的定量结论是：串联电路中、、嘉定：26、小林和小徐通过实验研究将物体浸入液体的过程中,容器对水平桌面压力的变化情况。

如图18所示,他们将重力分别为30牛、40牛的甲、乙两个柱形物体,先后挂在弹簧测力计下,并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。

他们读出测力计示数F ,并测得容器对桌面的压力F 桌,并根据相关物理量计算出物体所受浮力F 浮,将数据记录在表一、表二中。

①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入同一柱形容器液体中时,物体所受浮力相同,容器对桌面压力相同。

②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。

表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。

如图18所示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。

他们读出测力计示数F ，并测得容器对桌面的压力F 桌，并根据相关物理量计算出物体所受浮力F 浮，将数据记录在表一、表二中。

①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入同一柱形容器液体中时，物体所受浮力相同，容器对桌面压力相同。

图18表一 物体甲的重为30N 表二 物体乙的重为40N②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15）。
