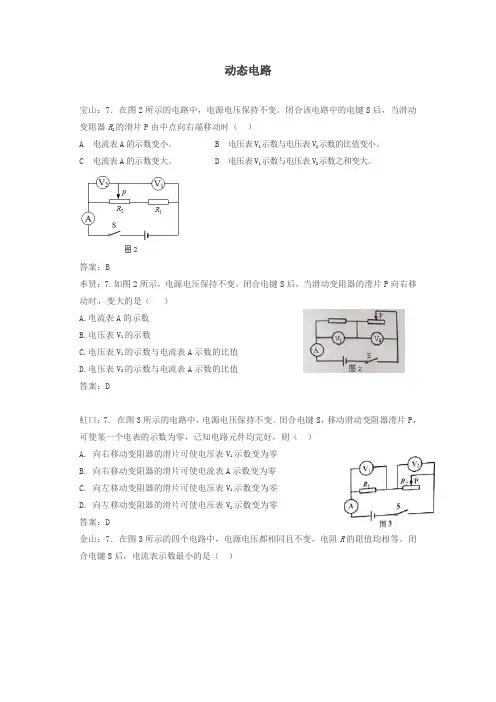

动态电路宝山：7．在图2所示的电路中，电源电压保持不变。
闭合该电路中的电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）A 电流表A的示数变小。
B 电压表V1示数与电压表V2示数的比值变小。
C 电流表A的示数变大。
D 电压表V1示数与电压表V2示数之和变大。
答案：B奉贤：7.如图2所示，电源电压保持不变。
闭合电键S后，当滑动变阻器的滑片P向右移动时，变大的是（）A.电流表A的示数B.电压表V1的示数C.电压表V1的示数与电流表A示数的比值D.电压表V2的示数与电流表A示数的比值答案：D虹口：7. 在图3所示的电路中，电源电压保持不变。
闭合电键S，移动滑动变阻器滑片P，可使某一个电表的示数为零，已知电路元件均完好，则（）A. 向右移动变阻器的滑片可使电压表V1示数变为零B. 向右移动变阻器的滑片可使电流表A示数变为零C. 向左移动变阻器的滑片可使电压表V1示数变为零D. 向左移动变阻器的滑片可使电压表V2示数变为零答案：D金山：7．在图3所示的四个电路中，电源电压都相同且不变，电阻R的阻值均相等。
闭合电键S后，电流表示数最小的是（）答案：A金山：9．在图5所示的电路中，电源电压保持不变。
闭合电键S ，将滑动变阻器的滑片P 向右移动的过程中，则下列说法正确的是（ ）A ．电压表V 的示数变小B ．电压表V 示数与电流表A 示数的乘积变大C ．电流表A 示数与电流表A 1示数的比值变大D ．电压表V 示数与电流表A 1示数的比值变小 答案：C金山：15．如图8（a ）所示电路中，当电键闭合时，两电流表的指针位置均如图8（b ）所示，则通过R 1的电流为 （15） 安，R 1与 R 2阻值之比为 （16） 。
答案：15.（15）0.22；（16）4：1。
静安：7．在图1所示的电路中，电源电压保持不变。
闭合电键S 后，当滑动变阻器R 2的滑片P 由中点向右端移动时，在下列①~④项中，不变的（ ）①电流表A 1的示数 ②电流表A 2的示数 ③电流表A 2示数与电流表A 1示数的比值 ④电压表V 示数与电流表A 1示数的比值 A ．只有① B ．只有①②③C ．只有①④D ．只有①③④答案：C闵行：9. 将两个阴值不等的电阻R 1和R 2按如图5（甲）、（乙）所示的方式接入电路中。
测电阻实验宝山：25．根据“用电流表、电压表测电阻”的实验，完成下列要求。
⑴实验原理_________。
⑵请依照图13电路图，用笔画线替代导线将图13所示的实物连接完整，________。
（用2B铅笔在答题纸的相应位置连线）⑶闭合电键前，需将滑动变阻器的滑片P移到_____端（选填“A”或“B”）。
⑷小顾同学在本实验中，将最后一根导线连接完毕后闭合电键，发现电流表和电压表的示数都超出它们所能测的最大值，其原因可能是：_________________________。
⑸解决上述问题后，小顾重新进行实验，前两次测得的电阻分别是51.9欧和51.8欧，第三次测量时，电流表和电压表的示数如图14所示，则该待测电阻的阻值为_____欧。
答案：奉贤：25. 某小组同学做“电流表、电压表测电阻”实验，实验器材齐全且完好，电源电压保持不变。
（1）他们正确串联实验器材，并将变阻器的滑片放置于一端，然后将电压表并联在电路中。
闭合电键后，观察到电压表示数为6伏，电流表示数为0.58安。
接着移动变阻器的滑片，将滑片移动某一位置时，观察到电流表的示数如图15（a）所示，电压表的示数始终不变。
请根据上述现象判断实验过程中电压表示数不变的原因___________________________。
（2）经思考分析检查，他们重新正确连接电路，操作步骤正确。
闭合电键后，发现电压表指针所指的刻度与原先一致，电流表示数如图15（b）所示。
接着移动变阻器的滑片，观察到当电流表的示数如图15（a）所示，电压表的示数如图15（c）所示。
（3）请你根据上述实验过程中得到的数据将下表填写完整（电阻精确到0.1欧）答案：（1）. 电压表接在电源两端虹口： 小李同学做“用电流表、电压表测电阻”实验，现有电源（电压为2伏的整数倍且保持不变）、一个待测电阻R X 、电流表、电压表、滑动变阻器、电键及导线若干。
小李连接电路，使变阻器接入电路中的电阻最大，闭合电键时观察到电压表示数为10伏、电流表示数为0.2安。
![2018中考物理试卷真题答案解析 [2018年上海中考物理试卷真题]](https://img.taocdn.com/s1/m/83bd091ab8f67c1cfbd6b84d.png)

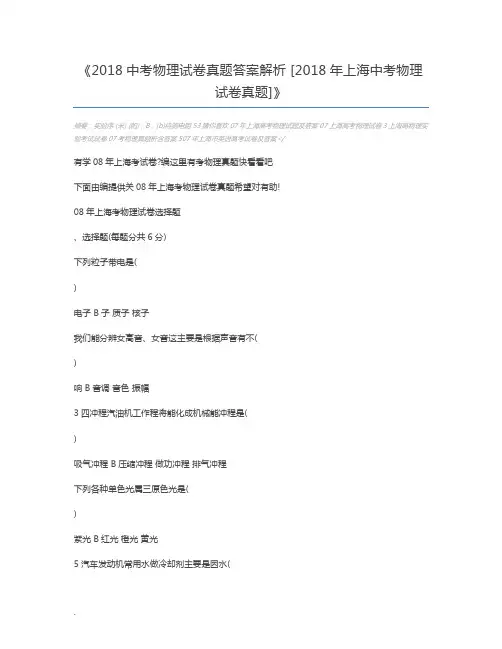

. 《2018中考物理试卷真题答案解析 [2018年上海中考物理试卷真题]》
摘要：实验序 (米) (帕)，B，(b)待测电阻53猜你喜欢07年上海高考物理试题及答案07上海高考物理试卷3上海高物理实验考试试卷07考物理真题析含答案507年上海市英语高考试卷及答案
有学08年上海考试卷?编这里有考物理真题快看看吧 下面由编提供关08年上海考物理试卷真题希望对有助! 08年上海考物理试卷选择题 、选择题(每题分共6分) 下列粒子带电是( ) 电子 B子 质子 核子 我们能分辨女高音、女音这主要是根据声音有不( ) 响 B音调 音色 振幅 3四冲程汽油机工作程将能化成机械能冲程是( ) 吸气冲程 B压缩冲程 做功冲程 排气冲程 下列各种单色光属三原色光是( ) 紫光 B红光 橙光 黄光 5汽车发动机常用水做冷却剂主要是因水( .
) 比热容较 B比热容较 密较 密较 6某凸透镜焦距0厘米若物理光屏上所成像离该透镜距离30厘米则物体离该透镜距离可能( ) 3厘米 B3厘米 3厘米 33厘米 7将重G物体挂测力计下使它们以v速向上做匀速直线运动以v速向下做匀速直线运动且vv已知前两次测力计示数分别、若不计空气阻力则(
) 可能G B可能G 定定等 8如图所示电路电电压保持不变电键、闭合当电键由闭合到断开电路( ) 电压表V示数变 B电流表示数变 电压表V示数与电流表示数比值变 电压表V示数与电流表示数乘积变 08年上海考物理试卷非选择题 二、填空题(共3分) 9庭电路电视机与电灯是 (选择串或并);电灯工作消耗是 能;额定功率05千瓦用电器正常工作3耗电 0如图所示明踢球球向上飞出现象主要表明力可以改变物体 .
(选择运动状态或形状);以地面参照物球上升程是 (选填运动或静止)其重力势能 (选填增、不变或减) 壶水炉火上加热水温升高其能 (选填增、不变或减)改变物体能有两种方式这是通 方式改变其能千克水温升高0℃水吸收热量 焦[水03焦(千克℃)] 某导体两端电压3伏0秒通导体横截面电荷量3库通该导体电流 安这段电流做功 焦该导体两端电压改变6伏其电阻 欧 3质量5千克物体受到重力 牛、方向 若该物体体积0﹣3米3浸没水受到浮力 牛 如图所示电路电电压保持不变闭合电键发现只有两电表指针发生偏已知电阻R、滑动变阻器R仅有出现了故障
压强选择宝山8．底面积不同的圆柱形容器A 和B 原先分别盛有体积相同的甲、乙两种液体，如图所示，现从容器中分别抽出部分液体后，液体对各自容器底部的压强为p 甲、p 乙，则下列做法中，符合实际的是（ ）CA ．若液体原先对容器底部的压力相等，则抽出相等质量的液体后，p 甲一定等于p 乙B ．若液体原先对容器底部的压力相等，则抽出相等厚度的液体后，p 甲可能大于p 乙C ．若液体原先对容器底部的压强相等，则抽出相等体积的液体后，p 甲一定等于p 乙D ．若液体原先对容器底部的压强相等，则抽出相等厚度的液体后，p 甲一定等于p 乙嘉定：8．如图4所示，实心均匀正方体甲、乙分别放在水平地面上，它们对地面的压强相等。
现从甲、乙正方体上部沿水平方向切去部分后，它们剩余部分的体积相等，则甲、乙对地面的压力变化量△F 甲和△F 乙的关系是（ ）CA ．△F 甲一定大于△F 乙B ．△F 甲可能大于△F 乙C ．△F 甲一定小于△F 乙D ．△F 甲可能小于△F 乙闵行：7.如图 3 所示，盛有水的轻质密封容器放在水平桌面上，水对容器的压强为 p 水 ，容器对桌面的压强 p 容 ，将容器倒置后再放在水平桌面上，此时水对容器底的压强为 p ′水，容器对桌面的压强为 p ′容，下列判断中正确的是（ ）AA．p水> p′水, p容> p′容B．p水> p′水, p容< p′容C．p水< p′水, p容> p′容D．p水> p′水，p容< p′容闵行8.小宇在水中先放入大量食盐，待食盐不再溶解后，盐水密度为ρ，再放入鸡蛋，观察到鸡蛋处于漂浮状态，如图4（甲）所示。
液体静置一段时间后，此时盐水密度仍为ρ，她发现鸡蛋下降至图4（乙）所示位置。
对此过程的判断，正确的是（）CA. 液体对容器底部压强变大，鸡蛋受到浮力不变，重力不变B. 液体对容器底部压强不变，鸡蛋受到浮力变小，重力变小C. 液体对容器底部压强变大，鸡蛋受到浮力变大，重力变大D. 液体对容器底部压强变大，鸡蛋受到浮力变大，重力不变闵行10.如图 6 所示，A、B 两个相同的薄壁轻质柱形容器放在水平地面上，两容器中分别盛有相同深度的水和酒精。

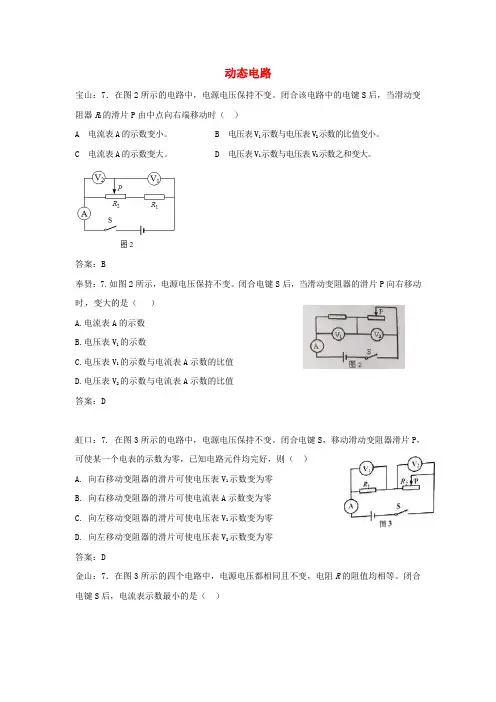

动态电路宝山：7．在图2所示的电路中，电源电压保持不变。
闭合该电路中的电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）A 电流表A的示数变小。
B 电压表V1示数与电压表V2示数的比值变小。
C 电流表A的示数变大。
D 电压表V1示数与电压表V2示数之和变大。
答案：B奉贤：7.如图2所示，电源电压保持不变。
闭合电键S后，当滑动变阻器的滑片P向右移动时，变大的是（）A.电流表A的示数B.电压表V1的示数C.电压表V1的示数与电流表A示数的比值D.电压表V2的示数与电流表A示数的比值答案：D虹口：7. 在图3所示的电路中，电源电压保持不变。
闭合电键S，移动滑动变阻器滑片P，可使某一个电表的示数为零，已知电路元件均完好，则（）A. 向右移动变阻器的滑片可使电压表V1示数变为零B. 向右移动变阻器的滑片可使电流表A示数变为零C. 向左移动变阻器的滑片可使电压表V1示数变为零D. 向左移动变阻器的滑片可使电压表V2示数变为零答案：D金山：7．在图3所示的四个电路中，电源电压都相同且不变，电阻R的阻值均相等。
闭合电键S后，电流表示数最小的是（）答案：A金山：9．在图5所示的电路中，电源电压保持不变。
闭合电键S ，将滑动变阻器的滑片P 向右移动的过程中，则下列说法正确的是（ ） A ．电压表V 的示数变小 B ．电压表V 示数与电流表A 示数的乘积变大 C ．电流表A 示数与电流表A 1示数的比值变大 D ．电压表V 示数与电流表A 1示数的比值变小 答案：C金山：15．如图8（a ）所示电路中，当电键闭合时，两电流表的指针位置均如图8（b ）所示，则通过R 1的电流为 （15） 安，R 1与 R 2阻值之比为 （16） 。
答案：15.（15）0.22；（16）4：1。
静安：7．在图1所示的电路中，电源电压保持不变。
闭合电键S 后，当滑动变阻器R 2的滑片P 由中点向右端移动时，在下列①~④项中，不变的（ ）①电流表A 1的示数 ②电流表A 2的示数 ③电流表A 2示数与电流表A 1示数的比值 ④电压表V 示数与电流表A 1示数的比值 A ．只有① B ．只有①②③C ．只有①④D ．只有①③④答案：CR 2 P A SV R 1 A 1闵行：9. 将两个阴值不等的电阻R1和R2按如图5（甲）、（乙）所示的方式接入电路中。

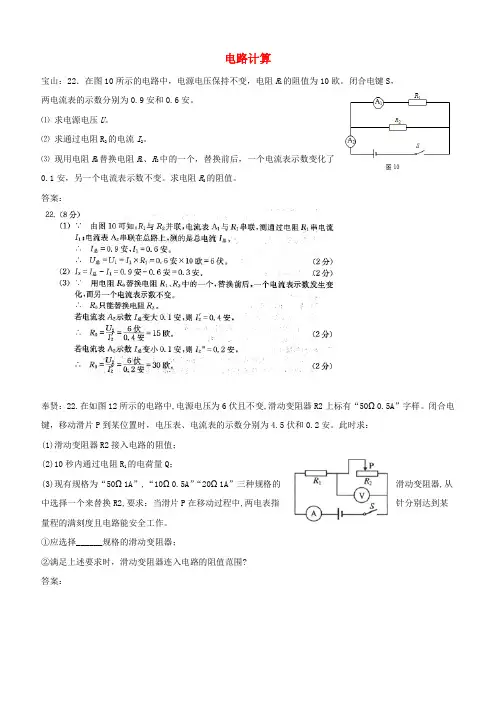

电路计算宝山：22．在图10所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。
闭合电键S，两电流表的示数分别为0.9安和0.6安。
⑴求电源电压U。
⑵求通过电阻R2的电流I2。
⑶现用电阻R0替换电阻R1、R2中的一个，替换前后，一个电流表示数变化了0.1安，另一个电流表示数不变。
求电阻R0的阻值。
答案：奉贤：22.在如图12所示的电路中,电源电压为6伏且不变,滑动变阻器R2上标有“50Ω0.5A”字样。
闭合电键，移动滑片P到某位置时，电压表、电流表的示数分别为4.5伏和0.2安。
此时求：(1)滑动变阻器R2接入电路的阻值；(2)10秒内通过电阻R1的电荷量Q；(3)现有规格为“50Ω1A”,“10Ω0.5A”“20Ω1A”三种规格的滑动变阻器,从中选择一个来替换R2,要求：当滑片P在移动过程中,两电表指针分别达到某量程的满刻度且电路能安全工作。
①应选择______规格的滑动变阻器；②满足上述要求时，滑动变阻器连入电路的阻值范围?答案：虹口：21. 在图9所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。
闭合电键S，两电流表的示数分别为0.8安和0.6安。
①求电源电压U；②求电阻R2的阻值；③现用电阻R0替换电阻R1、R2中的一个，替换前后仅一个电流表的示数变化了0.4安。
求电阻R0的阻值. 答案：金山：24．如图15所示的电路中，电源电压为18伏且保持不变，滑动变阻器R2上标有“50Ω 1A”字样，电阻R1的阻值为10欧。
闭合电键S，电流表的示数为0.5安。
求：（1）电阻R1两端的电压。
（2）此时电阻R2消耗的电功率。
（3）移动变阻器滑片，在保证各元件都能正常工作的情况下，使得两电压表的示数之差不超过10伏，求滑动变阻器R2连入电路的取值范围。
答案：静安：21．在图9所示的电路中，电源电压为6伏，电阻R 1的阻值为5欧，滑动变阻器R 2上标有“20欧 1安”字样。
闭合电键S 后，电路中的电流为0.3安。
电路计算宝山：22．在图10所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。
闭合电键S，两电流表的示数分别为0.9安和0.6安。
⑴求电源电压U。
⑵求通过电阻R2的电流I2。
⑶现用电阻R0替换电阻R1、R2中的一个，替换前后，一个电流表示数变化了0.1安，另一个电流表示数不变。
求电阻R0的阻值。
答案：奉贤：22.在如图12所示的电路中,电源电压为6伏且不变,滑动变阻器R2上标有“50Ω0.5A”字样。
闭合电键，移动滑片P到某位置时，电压表、电流表的示数分别为4.5伏和0.2安。
此时求：(1)滑动变阻器R2接入电路的阻值；(2)10秒内通过电阻R1的电荷量Q；(3)现有规格为“50Ω1A”,“10Ω0.5A”“20Ω1A”三种规格的滑动变阻器,从中选择一个来替换R2,要求：当滑片P在移动过程中,两电表指针分别达到某量程的满刻度且电路能安全工作。
①应选择______规格的滑动变阻器；②满足上述要求时，滑动变阻器连入电路的阻值范围?答案：虹口：21. 在图9所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。
闭合电键S，两电流表的示数分别为0.8安和0.6安。
①求电源电压U；②求电阻R2的阻值；③现用电阻R0替换电阻R1、R2中的一个，替换前后仅一个电流表的示数变化了0.4安。
求电阻R0的阻值.答案：金山：24．如图15所示的电路中，电源电压为18伏且保持不变，滑动变阻器R2上标有“50Ω 1A”字样，电阻R1的阻值为10欧。
闭合电键S，电流表的示数为0.5安。
求：（1）电阻R1两端的电压。
（2）此时电阻R2消耗的电功率。
（3）移动变阻器滑片，在保证各元件都能正常工作的情况下，使得两电压表的示数之差不超过10伏，求滑动变阻器R2连入电路的取值范围。
答案：静安：21．在图9所示的电路中，电源电压为6伏，电阻R1的阻值为5欧，滑动变阻器R2上标有“20欧 1安”字样。
闭合电键S后，电路中的电流为0.3安。

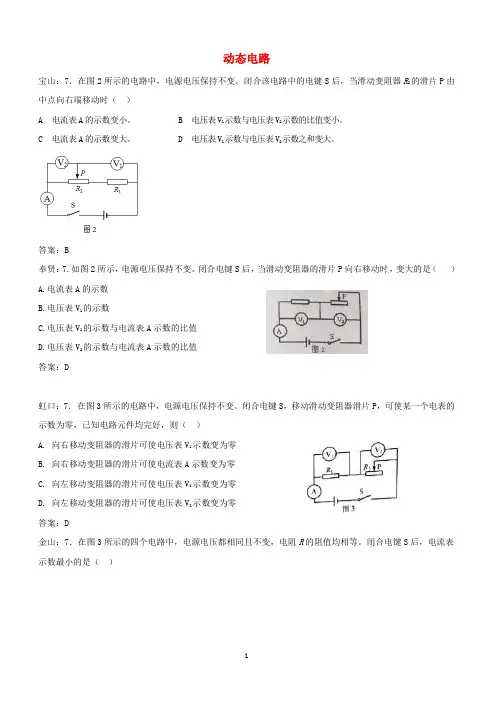

动态电路宝山：7．在图2所示的电路中，电源电压保持不变。
闭合该电路中的电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）A 电流表A的示数变小。
B 电压表V1示数与电压表V2示数的比值变小。
C 电流表A的示数变大。
D 电压表V1示数与电压表V2示数之和变大。
答案：B奉贤：7.如图2所示，电源电压保持不变。
闭合电键S后，当滑动变阻器的滑片P向右移动时，变大的是（）A.电流表A的示数B.电压表V1的示数C.电压表V1的示数与电流表A示数的比值D.电压表V2的示数与电流表A示数的比值答案：D虹口：7. 在图3所示的电路中，电源电压保持不变。
闭合电键S，移动滑动变阻器滑片P，可使某一个电表的示数为零，已知电路元件均完好，则（）A. 向右移动变阻器的滑片可使电压表V1示数变为零B. 向右移动变阻器的滑片可使电流表A示数变为零C. 向左移动变阻器的滑片可使电压表V1示数变为零D. 向左移动变阻器的滑片可使电压表V2示数变为零答案：D金山：7．在图3所示的四个电路中，电源电压都相同且不变，电阻R的阻值均相等。
闭合电键S后，电流表示数最小的是（）答案：A金山：9．在图5所示的电路中，电源电压保持不变。
闭合电键S ，将滑动变阻器的滑片P 向右移动的过程中，则下列说法正确的是（ ） A ．电压表V 的示数变小 B ．电压表V 示数与电流表A 示数的乘积变大 C ．电流表A 示数与电流表A 1示数的比值变大 D ．电压表V 示数与电流表A 1示数的比值变小 答案：C金山：15．如图8（a ）所示电路中，当电键闭合时，两电流表的指针位置均如图8（b ）所示，则通过R 1的电流为 （15） 安，R 1与 R 2阻值之比为 （16） 。
答案：15.（15）0.22；（16）4：1。
静安：7．在图1所示的电路中，电源电压保持不变。
闭合电键S 后，当滑动变阻器R 2的滑片P 由中点向右端移动时，在下列①~④项中，不变的（ ） ①电流表A 1的示数 ②电流表A 2的示数 ③电流表A 2示数与电流表A 1示数的比值 ④电压表V 示数与电流表A 1示数的比值 A ．只有①B ．只有①②③C ．只有①④D ．只有①③④答案：C闵行：9. 将两个阴值不等的电阻R 1和R 2按如图5（甲）、（乙）所示的方式接入电路中。

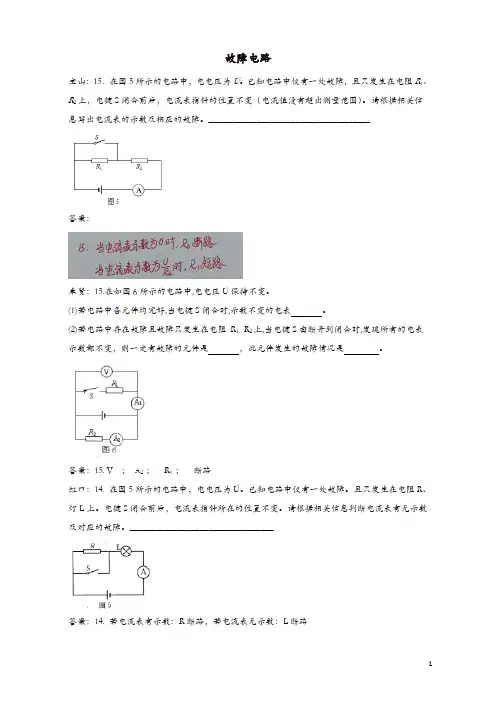

故障电路宝山：15．在图5所示的电路中,电源电压为U。
已知电路中仅有一处故障,且只发生在电阻R1、R2上,电键S闭合前后,电流表指针的位置不变（电流值没有超出测量范围）。
请根据相关信息写出电流表的示数及相应的故障。
_____________________________________答案：奉贤：15.在如图6所示的电路中,电源电压U保持不变。
(2)若电路中存在故障且故障只发生在电阻 R1、R2上,当电键S由断开到闭合时,发现所有的答案：15. V ； A2 ； R1 ；断路虹口：14. 在图5所示的电路中,电源电压为U。
已知电路中仅有一处故障。
且只发生在电阻R、灯L上。
电键S闭合前后,电流表指针所在的位置不变。
请根据相关信息判断电流表有无示数及对应的故障。
_________________________________答案：14. 若电流表有示数：R 断路,若电流表无示数：L 断路金山：16．在图9所示的电路中,电源电压保持不变。
当电键S 闭合后,小灯不亮,电压表V 有示数,已知小灯L 、电阻 R 中仅有一个出现了故障。
则： ① 电路中的故障可能是 （17） ；② 为了进一步确定故障,采用以下三种方法进行判断：A. 将电流表串联到电路中,观察电流表的示数；B. 将原有电压表V 改接在小灯L 两端,观察电压表的示数；C. 用完好的小灯L’替换电阻R ,观察电压表的示数。
请判断以上三个方案中可行的是 （18） （选填字母“A 、B 、C ”）。
答案：16.（17）L 短路或R 断路；（18）A 、C 。
静安：14．在图3所示的电路中,电源电压为U 。
电路中,电阻R 或灯L 中的一处发生断路故障。
当电键S 闭合后,能判断故障所在的是电压表________(16)（选填“V 1”或“V 2”）,请写出该电压表的示数及相对应的故障________(17)。
答案：14．（16）V 1 ；（17）电压表V 1的示数为U ,灯L 断路；电压表V 1的示数为零,电阻R 断路。

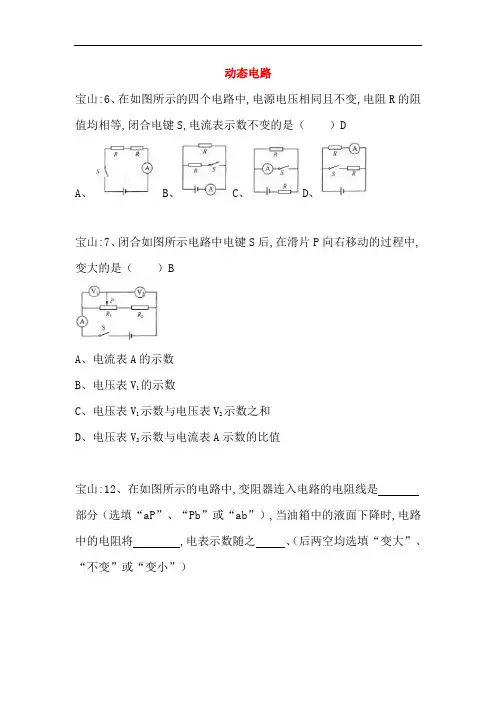

动态电路宝山:6、在如图所示的四个电路中,电源电压相同且不变,电阻R的阻值均相等,闭合电键S,电流表示数不变的是（）DA、 B、C、D、宝山:7、闭合如图所示电路中电键S后,在滑片P向右移动的过程中,变大的是（）BA、电流表A的示数B、电压表V1的示数C、电压表V1示数与电压表V2示数之和D、电压表V2示数与电流表A示数的比值宝山:12、在如图所示的电路中,变阻器连入电路的电阻线是部分（选填“aP”、“Pb”或“ab”）,当油箱中的液面下降时,电路中的电阻将,电表示数随之、（后两空均选填“变大”、“不变”或“变小”）嘉定:7、如图所示的电路,电源电压不变。
闭合开关S后,两电阻正常工作,比较A、B、C、D四处的电流大小,其中可能正确的是（）BA、I A＞I DB、I B＞I CC、I A＜I BD、I C＝I D闵行:9.如图 5 所示的电路中,电源电压保持不变,电阻R1 的阻值为10欧,变阻器R2上标有“20欧 1 安”的字样,闭合电键 S 后,在滑动变阻器的滑片从R2的最左端向最右端移动过程中,关于电压表示数之差大小的变化情况,下列判断中正确的是（）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行:15.在如图 8 所示的电路中,断开电键 S,若 a 、b 两电表都是电流表示数之比为 2:5,则电阻R1 、R 2的连接方式为____________联,电阻之比为____________。
若 a 、b 两个表都是电压表,闭合电键 S 后,a 、b 两电表示数之比为____________。
黄浦:8.在图3所示的电路中,将电压表V 正确连入电路,闭合电键s,电路正常工作。
若将滑动变阻器的滑片p 从一端移到另一瑞的过程中,电压表V 的示数变小,且始终大于零,则正确的判断是（ ）CR 2abpSA.电压表V 并联在R 1两端,滑片P 由a 端向b 端移动B.电压表V 并联在R 1两端,滑片P 由b 端向a 端移动C.电压表V 并联在R 2两瑞,滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞,滑片P 由b 端向a 端移动青浦:13、甲、乙两导体的材料和长度相同,甲的横截面积大于乙的横截面积,则甲、乙两导体的电阻之比 1；若将它们串联在电路中时,通过甲、乙导体的电流之比 1；若将它们并联后接入电路,则甲、乙两导体两端的电压之比1、（均选填“大于”、“等于”或“小于”）青浦:17、如图所示的电路中,电源电压保持不变,电键S1、S2均闭合、当电键S2由闭合到断开时,电路中①电流表A1的示数、②电压表V示数与电流表A示数的比值、（均选填“变大”、“不变”或“变小”）静安:7、在图所示的电路中,电源电压保持不变、闭合电键S后,当滑动变阻器R2的滑片P由中点向右端移动时（）DA、只有电流表A1的示数不发生变化B、只有电压表V的示数不发生变化C、电压表V示数与电流表A2示数的比值变小D、电流表A1示数与电流表A2示数的比值变大浦东:15、在图所示的电路中,将两个电流表A1、A2分别正确连入电路不同位置,闭合电键S,两个电流表均有示数,且A1的示数大于A2的示数、移动滑动变阻器R1的滑片P时,观察到两个电流表的示数随之改变、（1）电流表A1测量的是中的电流,A2测量的是中的电流、（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大,则变阻器的滑片P是在向端移动（选填“左”或“右”）、虹口:7、在图（a）、（b）所示的电路中,电源电压相等且保持不变、闭合电键S1、S2,电流表A1、A2的示数相同；断开电键S1、S2,两电流表示数仍相同、下列关于电阻R1、R2和R3的大小关系正确的是（）CA、R1＞R2＞R3B、R3＞R1＞R2C、R3＞R2＞R1D、R2＞R1＞R3崇明:8、在如图所示的电路中,电源电压保持不变,电键S1、S2同时闭合时,电路中（）DA、电压表V的示数不变B、电流表A1的示数变大C、电压表V示数与电流表A1示数的比值不变D、电压表V示数与电流表A示数的乘积变大松江:6、如图所示,长度相同、横截面积不同的同种金属棒AB和CD 连接在一起后接在电源两端、关于AB和CD的电阻R及两端电压U的判断,正确的是（）CA、R AB＞R CD,U AB＜U CDB、R AB＜R CD,U AB＜U CDC、R AB＞R CD,U AB＞U CDD、R AB＜R CD,U AB＞U CD松江:8、在图所示的电路中,电源电压不变,当电键S由闭合到断开时,电压表（）DA、V1示数减小,V2示数减小B、V1示数增大,V2示数增大C、V1示数减小,V2示数增大D、V1示数增大,V2示数减小徐汇:16、在如图所示的电路中,电源电压保持不变,闭合电键S,电路正常工作,下列一些数据中:①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值、当滑动变阻器R1的滑片P向右移动时,变大的是；变小的是、（均选填相关数据的序号）普陀:7.在图3所示的电路中,电源电压保持不变,闭合电键S,当滑动变阻器的滑片P向右移动时,下列说法中正确的是（）BA.灯泡变暗,电压表示数变大B.电路消耗的总功率变小,电压表示数不变C. 灯泡变亮,电压表示数不变D. 电路消耗的总功率变大,电压表示数不变图3杨浦:10. 如图5所示的电路中,电源电压保持不变。

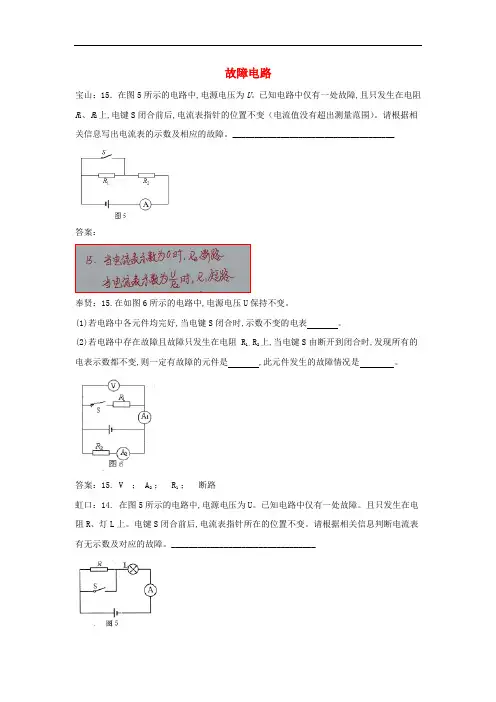

故障电路宝山：15．在图5所示的电路中，电电压为U。
已知电路中仅有一处故障，且只发生在电阻R1、R上，电键S闭合前后，电流表指针的位置不变（电流值没有超出测量范围）。
请根据相关信2息写出电流表的示数及相应的故障。
_____________________________________答案：奉贤：15.在如图6所示的电路中,电电压U保持不变。
(2)若电路中存在故障且故障只发生在电阻R1、R2上,当电键S由断开到闭合时,发现所有的电表答案：15. V ；A2 ；R1 ；断路虹口：14. 在图5所示的电路中，电电压为U。
已知电路中仅有一处故障。
且只发生在电阻R、灯L上。
电键S闭合前后，电流表指针所在的位置不变。
请根据相关信息判断电流表有无示数及对应的故障。
_________________________________答案：14. 若电流表有示数：R断路，若电流表无示数：L断路金山：16．在图9所示的电路中，电电压保持不变。
当电键S 闭合后，小灯不亮，电压表V 有示数，已知小灯L 、电阻 R 中仅有一个出现了故障。
则： ① 电路中的故障可能是 （17） ；② 为了进一步确定故障，采用以下三种方法进行判断：A. 将电流表串联到电路中，观察电流表的示数；B. 将原有电压表V 改接在小灯L 两端，观察电压表的示数；C. 用完好的小灯L ’替换电阻R ，观察电压表的示数。
请判断以上三个方案中可行的是 （18） （选填字母“A 、B 、C ”）。
答案：16.（17）L 短路或R 断路；（18）A 、C 。
静安：14．在图3所示的电路中，电电压为U 。
电路中，电阻R 或灯L 中的一处发生断路故障。
当电键S 闭合后，能判断故障所在的是电压表________(16)（选填“V 1”或“V 2”），请写出该电压表的示数及相对应的故障________(17)。
答案：14．（16）V 1 ；（17）电压表V 1的示数为U ，灯L 断路；电压表V 1的示数为零，电阻R 断路。
压强选择宝山8．底面积不同的圆柱形容器A 和B 原先分别盛有体积相同的甲、乙两种液体，如图所示，现从容器中分别抽出部分液体后，液体对各自容器底部的压强为p 甲、p 乙，则下列做法中，符合实际的是（ ）CA ．若液体原先对容器底部的压力相等，则抽出相等质量的液体后，p 甲一定等于p 乙B ．若液体原先对容器底部的压力相等，则抽出相等厚度的液体后，p 甲可能大于p 乙C ．若液体原先对容器底部的压强相等，则抽出相等体积的液体后，p 甲一定等于p 乙D ．若液体原先对容器底部的压强相等，则抽出相等厚度的液体后，p 甲一定等于p 乙嘉定：8．如图4所示，实心均匀正方体甲、乙分别放在水平地面上，它们对地面的压强相等。
现从甲、乙正方体上部沿水平方向切去部分后，它们剩余部分的体积相等，则甲、乙对地面的压力变化量△F 甲和△F 乙的关系是（ ）CA ．△F 甲一定大于△F 乙B ．△F 甲可能大于△F 乙C ．△F 甲一定小于△F 乙D ．△F 甲可能小于△F 乙闵行：7.如图 3 所示，盛有水的轻质密封容器放在水平桌面上，水对容器的压强为 p 水 ，容器对桌面的压强 p 容 ，将容器倒置后再放在水平桌面上，此时水对容器底的压强为 p ′水，容器对桌面的压强为 p ′容，下列判断中正确的是（ ）A图4A．p水 > p′水, p容 > p′容B． p水 > p′水, p容 < p′容C．p水 < p′水, p容 > p′容D． p水 > p′水，p容 < p′容闵行: 8.小宇在水中先放入大量食盐，待食盐不再溶解后，盐水密度为ρ，再放入鸡蛋，观察到鸡蛋处于漂浮状态，如图 4（甲）所示。
液体静置一段时间后，此时盐水密度仍为ρ，她发现鸡蛋下降至图 4（乙）所示位置。
对此过程的判断，正确的是（）CA. 液体对容器底部压强变大，鸡蛋受到浮力不变，重力不变B. 液体对容器底部压强不变，鸡蛋受到浮力变小，重力变小C. 液体对容器底部压强变大，鸡蛋受到浮力变大，重力变大D. 液体对容器底部压强变大，鸡蛋受到浮力变大，重力不变闵行: 10.如图 6 所示，A、B 两个相同的薄壁轻质柱形容器放在水平地面上，两容器中分别盛有相同深度的水和酒精。
电路计算宝山：22．在图10所示的电路中,电源电压保持不变,电阻R1的阻值为10欧。
闭合电键S,两电流表的示数分别为0.9安和0.6安。
⑴求电源电压U。
⑵求通过电阻R2的电流I2。
⑶现用电阻R0替换电阻R1、R2中的一个,替换前后,一个电流表示数变化了0.1安,另一个电流表示数不变。
求电阻R0的阻值。
答案：奉贤：22.在如图12所示的电路中,电源电压为6伏且不变,滑动变阻器R2上标有“50Ω0.5A”字样。
闭合电键,移动滑片P到某位置时,电压表、电流表的示数分别为4.5伏和0.2安。
此时求：(1)滑动变阻器R2接入电路的阻值；(2)10秒内通过电阻R1的电荷量Q；(3)现有规格为“50Ω1A”,“10Ω0.5A”“20Ω1A”三种规格的滑动变阻器,从中选择一个来替换R2,要求：当滑片P在移动过程中,两电表指针分别达到某量程的满刻度且电路能安全工作。
①应选择______规格的滑动变阻器；②满足上述要求时,滑动变阻器连入电路的阻值范围?答案：虹口：21. 在图9所示的电路中,电源电压保持不变,电阻R1的阻值为10欧。
闭合电键S,两电流表的示数分别为0.8安和0.6安。
①求电源电压U；②求电阻R2的阻值；③现用电阻R0替换电阻R1、R2中的一个,替换前后仅一个电流表的示数变化了0.4安。
求电阻R0的阻值.答案：金山：24．如图15所示的电路中,电源电压为18伏且保持不变,滑动变阻器R2上标有“50Ω 1A”字样,电阻R1的阻值为10欧。
闭合电键S,电流表的示数为0.5安。
求：（1）电阻R1两端的电压。
（2）此时电阻R2消耗的电功率。
（3）移动变阻器滑片,在保证各元件都能正常工作的情况下,使得两电压表的示数之差不超过10伏,求滑动变阻器R2连入电路的取值范围。
答案：静安：21．在图9所示的电路中,电源电压为6伏,电阻R 1的阻值为5欧,滑动变阻器R 2上标有“20欧 1安”字样。
闭合电键S 后,电路中的电流为0.3安。
电路计算宝山：22．在图10所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。
闭合电键S，两电流表的示数分别为0.9安和0.6安。
⑴求电源电压U。
⑵求通过电阻R2的电流I2。
⑶现用电阻R替换电阻R1、R2中的一个，替换前后，一了0.1安，另一个电流表示数不变。
求电阻R的阻值。
答案：个电流表示数变化奉贤：22.在如图12所示的电路中,电源电压为6伏且不变,滑动变阻器R2上标有“50Ω0.5A”字样。
闭合电键，移动滑片P到某位置时，电压表、电流表的示数分别为4.5伏和0.2安。
此时求：(1)滑动变阻器R2接入电路的阻值；(2)10秒内通过电阻R1的电荷量Q；(3)现有规格为“50Ω1A”,“10Ω0.5A”“20Ω1A”三种规格的选择一个来替换R2,要求：当滑片P在移动过程中,两电表指针的满刻度且电路能安全工作。
①应选择______规格的滑动变阻器；②满足上述要求时，滑动变阻器连入电路的阻值范围?答案：滑动变阻器,从中分别达到某量程虹口：21.在图9所示的电路中，电源电压保持不变，电阻R1电键S，两电流表的示数分别为0.8安和0.6安。
①求电源电压U；②求电阻R2的阻值；③现用电阻R替换电阻R1、R2中的一个，替换前后仅一个电流表求电阻R的阻值.答案：的阻值为10欧。
闭合的示数变化了0.4安。
金山：24．如图15所示的电路中，电源电压为18伏且保持不变，滑动变阻器R2上标有“50Ω1A”字样，电阻R1的阻值为10欧。
闭示数为0.5安。
求：（1）电阻R1两端的电压。
（2）此时电阻R2消耗的电功率。
（3）移动变阻器滑片，在保证各元件都能正常工作的情况示数之差不超过10伏，求滑动变阻器R2连入电路的取值范围。
合电键S，电流表的下，使得两电压表的答案：静安：21．在图9所示的电路中，电源电压为6伏，电阻R1器R2上标有“20欧1安”字样。
闭合电键S后，电路中的①求此时电阻R1两端的电压U1。
②在电路元件不被损坏的情况下，求变阻器R2接入电路的最小阻值R2min。
动态电路宝山：6、在如图所示的四个电路中,电源电压相同且不变,电阻R的阻值均相等,闭合电键S,电流表示数不变的是（）DA、 B、C、D、宝山：7、闭合如图所示电路中电键S后,在滑片P向右移动的过程中,变大的是（）BA、电流表A的示数B、电压表V1的示数C、电压表V1示数与电压表V2示数之和D、电压表V2示数与电流表A示数的比值宝山：12、在如图所示的电路中,变阻器连入电路的电阻线是部分（选填“aP”、“Pb”或“ab”）,当油箱中的液面下降时,电路中的电阻将,电表示数随之、（后两空均选填“变大”、“不变”或“变小”）嘉定：7、如图所示的电路,电源电压不变.闭合开关S后,两电阻正常工作,比较A、B、C、D四处的电流大小,其中可能正确的是（）BA、I A＞I DB、I B＞I CC、I A＜I BD、I C＝I D闵行：9、如图 5 所示的电路中,电源电压保持不变,电阻R1 的阻值为10欧,变阻器R2上标有“20欧 1 安”的字样,闭合电键 S 后,在滑动变阻器的滑片从R2的最左端向最右端移动过程中,关于电压表示数之差大小的变化情况,下列判断中正确的是（）DA、始终变大B、始终变小C、先变大再变小D、先变小再变大闵行：15、在如图 8 所示的电路中,断开电键 S,若 a 、b 两电表都是电流表示数之比为 2:5,则电阻R1 、R 2的连接方式为____________联,电阻之比为____________.若 a 、b 两个表都是电压表,闭合电键 S 后,a 、b 两电表示数之比为____________.黄浦：8、在图3所示的电路中,将电压表V 正确连入电路,闭合电键s,电路正常工作.若将滑动变阻器的滑片p 从一端移到另一瑞的过程中,电压表V 的示数变小,且始终大于零,则正确的判断是（ ）CR 2abpSA 、电压表V 并联在R 1两端,滑片P 由a 端向b 端移动B 、电压表V 并联在R 1两端,滑片P 由b 端向a 端移动C 、电压表V 并联在R 2两瑞,滑片P 由a 端向b 端移动D 、电压表v 并联在R 2两瑞,滑片P 由b 端向a 端移动青浦：13、甲、乙两导体的材料和长度相同,甲的横截面积大于乙的横截面积,则甲、乙两导体的电阻之比 1；若将它们串联在电路中时,通过甲、乙导体的电流之比 1；若将它们并联后接入电路,则甲、乙两导体两端的电压之比1、（均选填“大于”、“等于”或“小于”）青浦：17、如图所示的电路中,电源电压保持不变,电键S1、S2均闭合、当电键S2由闭合到断开时,电路中①电流表A1的示数、②电压表V示数与电流表A示数的比值、（均选填“变大”、“不变”或“变小”）静安：7、在图所示的电路中,电源电压保持不变、闭合电键S后,当滑动变阻器R2的滑片P由中点向右端移动时（）DA、只有电流表A1的示数不发生变化B、只有电压表V的示数不发生变化C、电压表V示数与电流表A2示数的比值变小D、电流表A1示数与电流表A2示数的比值变大浦东：15、在图所示的电路中,将两个电流表A1、A2分别正确连入电路不同位置,闭合电键S,两个电流表均有示数,且A1的示数大于A2的示数、移动滑动变阻器R1的滑片P时,观察到两个电流表的示数随之改变、（1）电流表A1测量的是中的电流,A2测量的是中的电流、（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大,则变阻器的滑片P是在向端移动（选填“左”或“右”）、虹口：7、在图（a）、（b）所示的电路中,电源电压相等且保持不变、闭合电键S1、S2,电流表A1、A2的示数相同；断开电键S1、S2,两电流表示数仍相同、下列关于电阻R1、R2和R3的大小关系正确的是（）CA、R1＞R2＞R3B、R3＞R1＞R2C、R3＞R2＞R1D、R2＞R1＞R3崇明：8、在如图所示的电路中,电源电压保持不变,电键S1、S2同时闭合时,电路中（）DA、电压表V的示数不变B、电流表A1的示数变大C、电压表V示数与电流表A1示数的比值不变D、电压表V示数与电流表A示数的乘积变大松江：6、如图所示,长度相同、横截面积不同的同种金属棒AB和CD 连接在一起后接在电源两端、关于AB和CD的电阻R及两端电压U的判断,正确的是（）CA、R AB＞R CD,U AB＜U CDB、R AB＜R CD,U AB＜U CDC、R AB＞R CD,U AB＞U CDD、R AB＜R CD,U AB＞U CD松江：8、在图所示的电路中,电源电压不变,当电键S由闭合到断开时,电压表（）DA、V1示数减小,V2示数减小B、V1示数增大,V2示数增大C、V1示数减小,V2示数增大D、V1示数增大,V2示数减小徐汇：16、在如图所示的电路中,电源电压保持不变,闭合电键S,电路正常工作,下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值、当滑动变阻器R1的滑片P向右移动时,变大的是；变小的是、（均选填相关数据的序号）普陀：7、在图3所示的电路中,电源电压保持不变,闭合电键S,当滑动变阻器的滑片P向右移动时,下列说法中正确的是（）B A、灯泡变暗,电压表示数变大B、电路消耗的总功率变小,电压表示数不变C、灯泡变亮,电压表示数不变D、电路消耗的总功率变大,电压表示数不变图3杨浦：10、如图5所示的电路中,电源电压保持不变.闭合电键S后,现将R1和滑动变阻器R2的位置互换,并向右移动滑动变阻器的滑片,则以下说法正确的是（）CA电压表示数变大,电流表示数变小B电压表示数变小,电流表示数变小C电压表示数不变,电流表示数变小D断开电键S,两个电表示数都变小杨浦：15、图7为某同学设计的高速公路收费站计重秤的原理图.该原理图中,R2为_________.若车重表是由电流表改装而成,现将它串联在图中位置,则当车越重时,车重表的示数将__ __,若车重表是电压表改装而成的,现将它与R1并联,则当车越重时,车重表的示数将_（选填“越大”、“不变”或“越小”）.6、如图2所示为汽车油量表的工作电路图,其中R 是一段弧形电阻,在汽车行驶过程中电路的总电阻和油量表示数的变化情况是（ ）A A 、总电阻变大,油量表示数变小 B 、总电阻变大,油量表示数变大 C 、总电阻变小,油量表示数变大 D 、总电阻变小,油量表示数变小奉贤：15、如图8所示,电源电压不变.当只闭合电键S 时,三个电表中 表的示数变大（选填“A ”、“A 1”或“V”）；接着向右移动滑动变阻器滑片P 时,电压表V 示数与电流表A 示数的比值将 选填“变小”、“不变”或“变大”）.图。
1动态电路宝山：7．在图2所示的电路中，电电压保持不变。
闭合该电路中的电键S 后，当滑动变阻器R 2的滑片P 由中点向右端移动时（ ） A 电流表A 的示数变小。
B 电压表V 1示数与电压表V 2示数的比值变小。
C 电流表A 的示数变大。
D 电压表V 1示数与电压表V 2示数之和变大。
答案：B奉贤：7.如图2所示，电电压保持不变。
闭合电键S 后，当滑动变阻器的滑片P 向右移动时，变大的是（ ） A.电流表A 的示数 B.电压表V 1的示数C.电压表V 1的示数与电流表A 示数的比值D.电压表V 2的示数与电流表A 示数的比值 答案：D虹口：7. 在图3所示的电路中，电电压保持不变。
闭合电键S ，移动滑动变阻器滑片P ，可使某一个电表的示数为零，已知电路元件均完好，则（ ） A. 向右移动变阻器的滑片可使电压表V 1示数变为零 B. 向右移动变阻器的滑片可使电流表A 示数变为零 C. 向左移动变阻器的滑片可使电压表V 1示数变为零 D. 向左移动变阻器的滑片可使电压表V 2示数变为零 答案：D金山：7．在图3所示的四个电路中，电电压都相同且不变，电阻R 的阻值均相等。
闭合电键S 后，电流表示数最小的是（ ）2答案：A金山：9．在图5所示的电路中，电电压保持不变。
闭合电键S ，将滑动变阻器的滑片P 向右移动的过程中，则下列说法正确的是（ ） A ．电压表V 的示数变小 B ．电压表V 示数与电流表A 示数的乘积变大 C ．电流表A 示数与电流表A 1示数的比值变大 D ．电压表V 示数与电流表A 1示数的比值变小 答案：C金山：15．如图8（a ）所示电路中，当电键闭合时，两电流表的指针位置均如图8（b ）所示，则通过R 1的电流为 （15） 安，R 1与 R 2阻值之比为 （16） 。
答案：15.（15）0.22；（16）4：1。
静安：7．在图1所示的电路中，电电压保持不变。
闭合电键S 后，当滑动变阻器R 2的滑片P 由中点向右端移动时，在下列①~④项中，不变的（ ） ①电流表A 1的示数 ②电流表A 2的示数 ③电流表A 2示数与电流表A 1示数的比值 ④电压表V 示数与电流表A 1示数的比值 A ．只有① B ．只有①②③C ．只有①④D ．只有①③④答案：C闵行：9. 将两个阴值不等的电阻R 1和R 2按如图5（甲）、（乙）所示的方式接入电路中。
动态电路宝山：7．在图2所示的电路中，电源电压保持不变。
闭合该电路中的电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）A 电流表A的示数变小。
B 电压表V1示数与电压表V2示数的比值变小。
C 电流表A的示数变大。
D 电压表V1示数与电压表V2示数之和变大。
答案：B奉贤：7.如图2所示，电源电压保持不变。
闭合电键S后，当滑动变阻器的滑片P向右移动时，变大的是（）A.电流表A的示数B.电压表V1的示数C.电压表V1的示数与电流表A示数的比值D.电压表V2的示数与电流表A示数的比值答案：D虹口：7. 在图3所示的电路中，电源电压保持不变。
闭合电键S，移动滑动变阻器滑片P，可使某一个电表的示数为零，已知电路元件均完好，则（）A. 向右移动变阻器的滑片可使电压表V1示数变为零B. 向右移动变阻器的滑片可使电流表A示数变为零C. 向左移动变阻器的滑片可使电压表V1示数变为零D. 向左移动变阻器的滑片可使电压表V2示数变为零答案：D金山：7．在图3所示的四个电路中，电源电压都相同且不变，电阻R的阻值均相等。
闭合电键S后，电流表示数最小的是（）答案：A金山：9．在图5所示的电路中，电源电压保持不变。
闭合电键S，将滑动变阻器的滑片P向右移动的过程中，则下列说法正确的是（）A．电压表V的示数变小B．电压表V示数与电流表A示数的乘积变大C．电流表A示数与电流表A1示数的比值变大D．电压表V示数与电流表A1示数的比值变小答案：C金山：15．如图8（a）所示电路中，当电键闭合时，两电流表的指针位置均如图8（b）所示，则通过R1的电流为（15）安，R1与 R2阻值之比为（16）。
答案：15.（15）0.22；（16）4：1。
静安：7．在图1所示的电路中，电源电压保持不变。
闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时，在下列①~④项中，不变的（）①电流表A1的示数②电流表A2的示数③电流表A2示数与电流表A1示数的比值④电压表V示数与电流表A1示数的比值A．只有① B．只有①②③C．只有①④ D．只有①③④答案：C闵行：9. 将两个阴值不等的电阻R1和R2按如图5（甲）、（乙）所示的方式接入电路中。
