CDN项目建设实施方案目录前言 (4)一、法人治理 (4)(一)、股东权利及义务 (4)(二)、董事 (5)(三)、高级管理人员 (6)(四)、监事 (10)二、发展规划分析 (11)(一)、公司发展规划 (11)(二)、保障措施 (12)三、建设单位基本情况 (14)(一)、公司基本信息 (14)(二)、公司简介 (14)(三)、公司竞争优势 (15)(四)、公司主要财务数据 (16)(五)、核心人员介绍 (16)(六)、经营宗旨 (18)(七)、公司发展规划 (19)四、CDN项目概论 (20)(一)、CDN项目提出的理由 (20)(二)、CDN项目概述 (21)(三)、CDN项目总投资及资金构成 (22)(四)、资金筹措方案 (23)(五)、CDN项目预期经济效益规划目标 (24)(六)、CDN项目建设进度规划 (25)(七)、研究结论 (26)五、风险评估分析 (27)(一)、CDN项目风险分析 (27)(二)、公司竞争劣势 (29)六、进度计划 (30)(一)、CDN项目进度安排 (30)(二)、CDN项目实施保障措施 (31)七、企业合规与伦理 (32)(一)、合规政策与程序 (32)(二)、伦理规范与培训 (33)(三)、合规风险评估 (35)(四)、合规监督与执行 (36)八、创新驱动 (38)(一)、企业技术研发分析 (38)(二)、CDN项目技术工艺分析 (40)(三)、质量管理 (42)(四)、创新发展总结 (43)九、成果转化与推广应用 (44)(一)、成果转化策略制定 (44)(二)、成果推广应用方案 (45)十、知识产权管理与保护 (47)(一)、知识产权管理体系建设 (47)(二)、知识产权保护措施 (48)十一、CDN项目沟通与合作机制 (49)(一)、沟通体系构建 (49)(二)、合作伙伴选择与合作方式 (52)(三)、利益相关方管理 (53)(四)、团队协作与合作文化 (55)(五)、跨部门协同与协作平台 (57)(六)、沟通与合作中的问题解决 (59)(七)、共享资源与互惠机制 (60)(八)、沟通与合作绩效评估 (61)十二、创新驱动 (63)(一)、企业技术研发分析 (63)(二)、CDN项目技术工艺分析 (64)(三)、质量管理 (65)(四)、创新发展总结 (66)十三、人力资源管理与开发 (66)(一)、人力资源规划 (66)(二)、人力资源开发与培训 (67)前言有效的项目运营是实现项目目标与提升组织价值的基石。

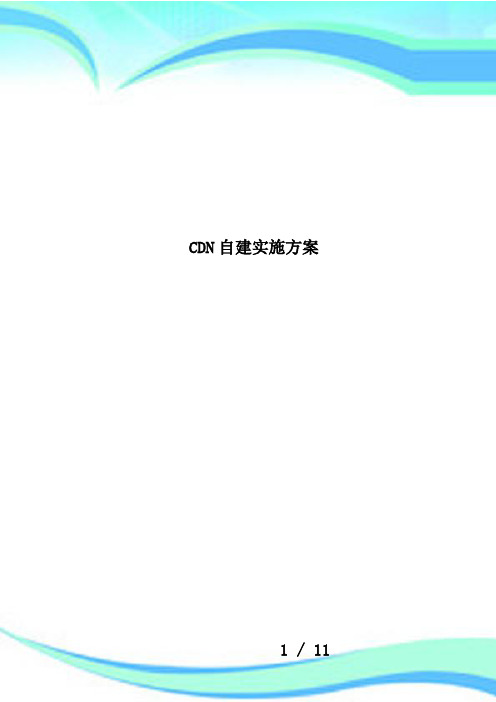

CDN自建实施方案————————————————————————————————作者：————————————————————————————————日期：CDN分析与自建要求分析1.1CDN概念CDN的全称是Content Delivery(Distribution) Network，即内容分发网络。
构建CDN的目的：是通过在现有的互联网中增加一层新的网络架构，将网络内容发布到最接近用户的网络“边缘”，使用户可以就近取得所需的内容，解决互联网网络拥挤的状况，提高用户所能获取服务或业务的服务质量。
其实质是在互联网上构建一个覆盖网络CDN的能力：从技术上全面解决由于网络带宽小、用户访问量大、网点分布不均而产生的用户使用互联网业务服务质量差的根本原因。
1.2CDN提高服务质量的基本思路及施基本思路：就是尽可能避开互联网上有可能影响数据传输速度和稳定性的瓶颈和环节，使内容传输的更快、更稳。
通过用户就近性和服务器负载的判断，CDN确保内容以一种极为高效的方式为用户的请求提供服务。
基本措施：将内容推到网络的边缘，为用户提供就近性的边缘服务，从而保证服务的质量和整个网络上的访问秩序，这也是就是CDN的服务模式措施1：把业务的服务点尽可能的延伸网络边缘，也就是最靠近用户的地方，避免远距离的IP转发，减少互联网内部引入的服务质量衰减措施2：提供分布式的负载均衡，从而减少服务器端的瓶颈1.3 CDN所能提供的服务（应用）用户终端：PC、PDA，手机等服务类型:1.网页加速2.文件传输加速3.流媒体加速1.4 CDN的历史及趋势1.5 CDN基本体系结构1.6 CDN基本组成元素(1/2)1.7 CDN的特点本地Cache加速：提高了企业站点（尤其含有大量图片和静态页面站点）的访问速度，并大大提高以上性质站点的稳定性镜像服务：消除了不同运营商之间互联的瓶颈造成的影响，实现了跨运营商的网络加速，保证不同网络中的用户都能得到良好的访问质量远程加速：远程访问用户根据DNS负载均衡技术智能自动选择Cache服务器，选择最快的Cache服务器，加快远程访问的速度带宽优化：自动生成服务器的远程Mirror（镜像）cache服务器，远程用户访问时从cache 服务器上读取数据，减少远程访问的带宽、分担网络流量、减轻原站点WEB服务器负载等功能集群抗攻击：广泛分布的CDN节点加上节点之间的智能冗于机制，可以有效地预防黑客入侵以及降低各种DDoS（Distribution Denial of service ，分布式拒绝服务攻击）对网站的影响，同时保证较好的服务质量1.8 CDN中的关键技术内容发布：它借助于建立索引、缓存、流分裂、组播等技术，将内容发布到距离用户最近的边缘服务器请求路由：它是整体性的网络负载均衡技术，通过内容路由器中的重定向机制，在多个边缘服务器间均衡用户的请求，以使用户请求得到最近内容源的响应负载均衡：它根据内容的可用性、服务器的可用性以及用户情况，在边缘服务器上，利用应用层交换、流分裂、重定向等技术，智能地平衡负载流量性能管理：它通过内部和外部监控系统，获取网络部件的状况信息，测量内容发布的端到端性能（如包丢失、延时、平均带宽、启动时间、帧速率等），保证网络处于最佳的运行状态1.9 CDN中的关键技术-内容发布根据内容发布的方式可以分为三类发布技术协作式推送技术（cooperative push-based）：即当源服务器有新内容时，它把内容推送到合适的边缘服务器，边缘服务器间互相协而共享各自的内容，避免一个内容被发布到所有边缘服务器，从而减少了复制及更新成本。
吉视传媒股份有限公司CDN系统建设方案（初稿）研发中心二◦一三年七月1. CDN 简介 (1)1.1. CDN 网络架构112技术特点与优势11.3. CDN 在VOD 和OTT 系统中的应用22. 公司现有VOD系统部署及使用情况 (5)2.1. 部署情况52.1.1. 后台管理系统 (5)2.1.2. 中心存储 (5)2.1.3. 视频服务器 (6)2.1.4. 系统网络 (6)2.2. 平台使用情况72.2.1. 用户数及并发峰值 (7)2.2.2. 中心存储 (7)3. CDN系统建设方案 (8)3.1. 理93.1.1.参考架构....................... . (9)3.12内容库、边缘节点与带宽的关系 (10)3.2.规模设计113.2.1.推流及分发能力需求 (11)3.2.2.中心节点内容库设计 (12)3.2.3.边缘缓存网关设计...... .133.3.功能与性能设计163.3.1.内容注入模块 ............1 63.3.2.与外围系统对接接口设计 (19)3.3.3.内容调度与管理系统 ...... .193.3.4.业务监控与管理功能 ....... .204. 时间表与路线图 (21)5. 投资预算........................ 错误！未定义书签。
1. CDN简介CDN（Content Delivery Network，即内容分发网络）是一种通过在现有的网络中增加一层存储网络架构，将网络中的热点内容发布到距离用户最近的网络边缘存储节点的技术手段。
能够达到在节约网络运营商核心层网络带宽使用的条件下，提高用户访问相关内容的接入速度、体验质量的目的。
1.1. CDN网络架构CDN网络架构主要由中心节点和边缘节点两大部分组成，中心节点指CDN中心存储、内容调度中心与用户请求调度中心，完成CDN 网络中内容的存储与调度、用户请求的合理调度等功能。
摘要：有线电视从初期的粗犷式运营到逐步精细化运营，都离不开大数据和云计算技术。
随着竞争环境的加剧，加紧转型已经是有线电视行业不争的共识。
本文着重从“吉视云”平台建设思路、技术架构及功能实现几个方面做简要介绍，总结平台的上线推动了吉林省广播电视智能业务平台升级，实现家庭信息娱乐消费体验的全面提升，同时也为全国广电行业探索系统平台升级提供参考和借鉴。
关键词：转型 平台 智慧家庭 大数据 云计算 分布式1 引言高速发展的信息时代，随着宽带用户的快速普及，大数据、云计算、AI、5G等现代信息技术已深刻地影响和改变着人们的生活，广播电视运营企业作为党和国家的主流媒体，在三网融合、互联网视频、移动媒体等多渠道市场环境冲击影响下，已连续多年出现业务分流、用户流失、业绩下滑等颓势状态。
现阶段，吉视传媒股份有限公司（以下简称吉视传媒）作为区域性广电运营企业，唯有通过持终端界面，一套是高清机顶盒平台的EPG4.0界面，另一套是基于吉视汇通机顶盒平台的EPG3.0界面，双平台并行导致界面风格、功能、操作逻辑等不统一，情况如下。
（1）主界面风格不统一，用户感受不一致，业务宣传、服务解答受影响，对市场产品价格策略执行也存在制约。
目前两个平台并行，点播节目更新不构导致实际运行中存在如下问题。
（1）用户只能搜索和看到CDN中的内容，也就是CMS的一部分内容，形成“沙漏”效应，无法实现全媒资向用户打通，如果将CMS内容全部向用户开放，就需要将CDN扩容到与CMS存储保持一致。
（2）媒资部门相关岗位不断在CMS与CDN之间上（下）线内容66 . 67. 资源属于重复劳动，且耗费较大人工成本，内容更新也存在一定的主观性，没有大数据分析作为支撑。
（3）VSS 只有1~2T 的缓存，这就导致热播片子速度很快，而冷片播放的速度就很慢，最终影响的就是用户的应用体验。
2.3 业务平台功能结构分散不统一目前，公司现有平台的直播、轮播、点播、时移、回看等功能相互独立，结构分散，对接效率不高，且服务厂商较多，不能很好地进行数据交互。
CATALOGUE目录•引言•CDN技术概述•互联网电视平台建设方案•基于CDN技术的互联网电视平台实现方案•平台测试与评估•结论与展望项目背景互联网电视的普及和发展01CDN技术的广泛应用02市场需求与竞争03项目意义提高用户体验CDN技术可以优化内容分发路径，提高分发效率，从而降低平台的运营成本。
降低运营成本促进产业发展开发一套基于CDN 技术的互联网…项目目标提高平台的内容分发效率和响应速度降低平台的运营成本推动产业发展CDN技术定义内容缓存负载均衡防DDoS攻击安全防护CDN技术的主要功能CDN技术的优势降低成本提高性能适应性强增强可靠性CDN的分布式架构和智能负载均衡算法能够确保服务的稳定性和可用高效内容分发安全性保障提供高质量视频服务平台功能模块支持多种文件格式，并提供可视化上传界面，方便用户上传视频文件。
视频上传模块视频转码模块视频存储模块视频分发模块对上传的视频进行转码，支持多种输出格式，以满足不同用户的需求。
利用CDN的存储技术，将视频文件安全、稳定地存储在各地的服务器上。
通过CDN的网络覆盖，将视频快速分发到各地的用户设备上，提高用户访问速度和减少延迟。
内容分发网络构建0203负载均衡与流量调度负载均衡是CDN技术的核心之一，其作用是将用户请求合理地分配给各个节点，以避免单个节点负载过重。
流量调度是根据实时的网络状况和用户请求情况，动态调整各节点的负载，以提高整体的网络性能。
负载均衡和流量调度可以有效地避免网络拥堵和减少用户等待时间，提高用户体验。
010203平台安全性保障测试计划与测试用例设计测试计划在开始测试之前，需要制定详细的测试计划，包括测试目标、测试范围、测试方法、测试时间、测试人员等。
测试用例设计根据测试计划，设计相应的测试用例，包括功能测试用例、性能测试用例、安全测试用例等。
测试实施与结果分析测试实施结果分析通过负载测试、压力测试等方式，对平台的性能进行评估，包括响应时间、吞吐量、并发用户数等指标。
吉视传媒股份有限公司CDN系统建设方案（初稿）研发中心二〇一三年七月目录1.CDN简介 ..............................................错误!未指定书签。
1.1.CDN网络架构 .............................错误!未指定书签。
1.2.技术特点与优势...........................错误!未指定书签。
1.3.CDN在VOD和OTT系统中的应用错误!未指定书签。
2.公司现有VOD系统部署及使用情况.错误!未指定书签。
2.1.部署情况.......................................错误!未指定书签。
后台管理系统...................................错误!未指定书签。
中心存储...........................................错误!未指定书签。
视频服务器.......................................错误!未指定书签。
系统网络...........................................错误!未指定书签。
2.2.平台使用情况...............................错误!未指定书签。
用户数及并发峰值...........................错误!未指定书签。
中心存储...........................................错误!未指定书签。
3.CDN系统建设方案 ..............................错误!未指定书签。
3.1.理论依据.......................................错误!未指定书签。
参考架构.............................错误!未指定书签。
内容库、边缘节点与带宽的关系错误!未指定书签。
3.2.规模设计.......................................错误!未指定书签。
推流及分发能力需求.........错误!未指定书签。
中心节点内容库设计.........错误!未指定书签。
边缘缓存网关设计.............错误!未指定书签。
3.3.功能与性能设计...........................错误!未指定书签。
内容注入模块.....................................错误!未指定书签。
与外围系统对接接口设计.................错误!未指定书签。
内容调度与管理系统.........................错误!未指定书签。
业务监控与管理功能.........................错误!未指定书签。
4.时间表与路线图....................................错误!未指定书签。
5.投资预算................................................错误!未指定书签。
1.CDN简介CDN(Content Delivery Network，即内容分发网络)是一种通过在现有的网络中增加一层存储网络架构，将网络中的热点内容发布到距离用户最近的网络边缘存储节点的技术手段。
能够达到在节约网络运营商核心层网络带宽使用的条件下，提高用户访问相关内容的接入速度、体验质量的目的。
1.1.CDN网络架构CDN网络架构主要由中心节点和边缘节点两大部分组成，中心节点指CDN中心存储、内容调度中心与用户请求调度中心，完成CDN网络中内容的存储与调度、用户请求的合理调度等功能。
边缘节点主要指位于用户接入层部署的具有一定存储空间的边缘缓存节点，其依据中心节点内容调度，实时动态调整边缘节点存储内容，达到提高本地用户点播命中请求的目的。
1.2.技术特点与优势广义来讲，CDN具有如下技术特点与优势：1.CDN可依据用户所在的地理位置和接入带宽，将用户请求调度到最优的边缘节点上，降低用户访问网络的延迟和响应时间，给用户最优的访问体验；2.CDN可缓存节点可进行全局负载均衡配置，能够有效提高网络资源的利用率，完全在用户接入层实现提高网络服务性能与服务质量的目的，减少骨干传输网络带宽资源消耗；3.CDN网络能够动态调整全网内容分布，可依据各地区用户的访问行为，实时动态调整全网各缓存节点存储内容；4.CDN部署方式灵活，可依据业务发展，随时线性、平滑地增加设备，保护原有的投资；故ICP/ISP在进行系统平台建设或网络建设时，均会依据自身实际情况部署CDN系统。
1.3.CDN在VOD和OTT系统中的应用提供VOD和OTT等业务的网络运营商为保证自身的平台及业务在与其他运营商竞争过程中，具有良好的扩展性和竞争性，用户能够获取更多的高标清视频点播节目、时移电视节目、跨终端播放内容及定向广告内容等，一般会基于自身网络状况建立合理的CDN系统，并在CDN系统之上承载VOD业务、多屏播放业务等。
无论是VOD还是OTT，以视频为主进行网络融合是大势所趋。
视频在过去的几年中，已经成为互联网流量增长最快的业务，主动获取或上传视频，直播或点播视频的发生频率直线上升。
互联网视频内容的随机性、突发性、点对点性使得视频与一点发送多点接收的广播式的内容分发有着根本上的不同。
这就需要在基础网络系统中叠加CDN系统，将内容分发存储到网络边缘，通过网络的动态内容分配和全局负载均衡，将用户请求指向可用并且距其最近的缓存服务器上，从而改善终端用户体验。
基础网络系统中叠加CDN系统后，由于其部署在运营商的骨干网络及区域网络上，避免了在区域型网络运营商业务开展过程中，需要在每个节点部署与内容库完全一致的存储空间，保证了运营商可以以很低的成本向用户提供大量的视频点播内容；CDN通过动态缓存技术，可依据实际使用情况，将用户点播热度较高的影片动态调整到相应边缘节点，进一步节约了运营商的骨干网络带宽资源；CDN在影片注入到平台后，可以对预期热点较高的影片主动推送到边缘节点，降低了用户点播相关影片的响应时间，提高了用户点播体验；最后，同一套CDN系统，不仅仅服务于面向机顶盒点播的VOD系统，也可服务于面向计算机、PAD、智能手机等进行流媒体视频播放的视频服务平台。
对于我公司来说，同一套CDN系统，不仅仅服务于面向机顶盒点播的VOD系统，也可服务于面向计算机、PAD、智能手机等进行流媒体视频播放的视频服务平台。
我公司去年立项并规划的OTT平台将在今年开始建设，由于其以互联网流媒体视频内容为主，随着用户规模的逐步发展，将逐步对平台进行分布式部署，届时同样需要CDN对OTT平台内的流媒体视频内容进行调度，如图1-1所示。
图1-1 基于CDN的视频传输网络架构2.公司现有VOD系统部署及使用情况2.1.部署情况我公司VOD系统依照美国Comcast有线电视网络运营商制定的NGOD（Next Generation On Demand）企业标准建设。
系统目前可分为后台管理系统、中心存储、边缘视频服务器3部分。
其中后台管理系统和中心存储部署在省中心，视频服务器部署在每个地市和省中心，如图2-1所示。
图2-1 我公司VOD系统各模块部署情况2.1.1.后台管理系统我公司后台管理系统由龙视传媒提供，该后台管理系统由AAA、IEPG、BMS、MAP、GRM、BI、SMP等模块组成。
目前，按照公司系统设计，可支持21000用户的并发访问请求。
2.1.2.中心存储我公司中心存储由龙视传媒提供，存储空间共有155TB，平台建设初期，对外接口带宽能力为6G，2012年10月由于用户并发的激增，系统提供商将接口带宽提高至14G，缓解当时中心存储吞吐能力不足的情况。
但由于龙视传媒并没有成熟的CDN系统开发经验，其提供的中心存储不具有高效的影片调度策略，无法将热点片源智能地分发到边缘节点上。
导致用户点播时，能在视频点播服务器上命中的请求有限，增加了平台对核心网络带宽的需求。
2.1.3.视频服务器我公司VOD平台建设时，采用了混合式部署方式，即在各地市前端及省中心均部署有视频点播节点。
共部署11个节点的视频服务器，其中在省中心部署2个节点，在每个地市机房部署1个节点。
长春、吉林、延边部署的视频服务器为美国并行计算机公司的MH4500视频服务器；四平、通化、白城、辽源、松原与白山6个地区部署的视频服务器为华为数字技术有限公司的Smart CDN系列视频服务器，并且华为和并行还在省中心各部署了1个备份节点，总计11个视频服务器节点。
2.1.4.系统网络我公司VOD系统网络由信令回传网和数据流传输网两部分组成，信令回传网为我公司IP城域网，数据流传输网为基于波分的由交换机组成的三层交换网络。
省中心至每个地市VOD平台在波分上有4条1G带宽链路，东西环各两条1G链路。
地市至每个县市在波分上有2条1G带宽链路，其中1条走西向、1条走东向。
2.2.平台使用情况2.2.1.用户数及并发峰值平台在一年多的运行周期内，共发展交互业务用户14万余户，其中未激活用户数（未使用过VOD点播业务用户）近10万户，有效激活用户数（使用过VOD业务用户）4.5万余户。
每日活跃用户目前稳定在1万用户，晚高峰用户并发峰值接近3000。
2.2.2.中心存储我公司NGOD架构VOD平台投入运营以来，系统内容存储量稳步提升，平台内现有影片资源总数73438条，占用平台存储空间90%以上，已达峰值。
影片码率在4Mbps以下(平均码率3.56Mbps)共计59250条，时长25076.1小时；影片码率在4-6Mbps之间(平均码率4.72Mbps)共计187条，时长167.5小时；影片码率在6-8Mbps之间(平均码率6.89Mbps)共计3968条，时长1712.4小时；影片码率在8Mbps 以上(平均码率8.07Mbps)共计10033条，时长7011小时。
现网实际标清59437条，平均码率3.56Mbps，总时长25243.6小时；现网实际高清14001条，平均码率7.73Mbps，总时长8723.4小时（2013年5月15日平台数据）。
另平台内还含2000余小时的时移和回看节目。
目前，业务部门拟在现有节目基础上提供更丰富的点播内容，增加30套时移回看频道，平台现有存储空间已不能满足需求，需要对其进行扩容。
经研发中心初步测算，需投资310万元（省中心存储盘阵扩容70TB，费用70万元，长春、吉林、延边地区存储各扩容14.4TB，软硬件费用约为60万元，其余6个地市各扩容15TB，软硬件费用合计约为180万元，总计310万元）。
