14
Aug 18, 2005
保压分析——保压压力
注射压力（>=80%*保压压力）
保压压力
整个注塑过程的压力分布图
注意： 注射压力>=80%*保压压力。
Ning Guixin
影响： 过低的保压压力可能是零件无法打满。
15
Aug 18, 2005
保压分析——喷嘴处的压力分布
注射压力峰值
注射/保压切换压力值
GM PPC Requirement Gate Type
Ning Guixin

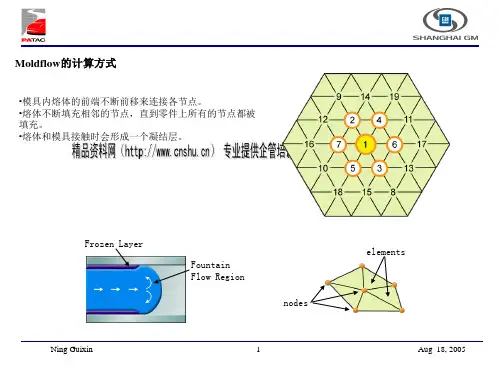

4
Aug 18, 2005
分析输入——定义流道系统
•定义主流道以及分流道的尺寸 •在Moldflow中做出流道系统
分析输入——定义冷却系统
•定义冷却系统尺寸 •定义冷却液类型 •在Moldflow中做出冷却系统
Ning Guixin
11
Aug 18, 2005
填充分析----零件剪切应力
注意： 零件内部的最大剪切应力不应该超过材料 的许可值。
Ning Guixin
影响：
如果零件内部的最大剪切应力超过材料的许可值， 可能导致一系列的表面缺陷。
12
Aug 18, 2005
填充分析——融接痕
注意： 融接痕的长度尽量短，数量尽量少。 融接痕尽量不要在A面以及承载结构上。 水平的融接痕比垂直的融接痕好。 融接痕要和融接温度一起进行评估。
注意： 熔体前端温度的变化应该小于30F。
Ning Guixin
影响：
过高的温度变化可以导致零件内部产生残余应力， 而残余应力的存在会导致零件发生翘曲。
10
Aug 18, 2005
填充分析----浇口处的最大剪切率
