电力建设施工质量验收规程第6部分电力建设施工质量验收规程第6部分：变电站工程验收规程一、验收方法和程序（一）竣工验收1.变电站工程的竣工验收应按照《电力建设施工质量验收规程》以及国家有关规定的要求进行。
业主和监理应对变电站工程开展详尽的检查和实际验收，并根据竣工交底情况，组织对施工单位进行考核。
如施工单位未完成整改，则应补交实际竣工陈述材料。
2.业主应按照设计文件、施工方案、工程规范和验收标准的要求组织专项验收，验收的主要内容包括：（1）变电设备的制造、安装、接线及调试情况的检查；（2）变电站结构、通风、防雷、接地及绝缘、耐电压试验情况的检查；（3）保护、自动化检修及控制系统的检查；（4）整个变电站运行状态下的模拟试验；（5）应对计量和供电质量进行检查；（6）其他委托验收机构或政府有关部门要求验收的内容；（7）竣工文件和竣工资料的审核。
3.经过专项验收，业主和监理应在验收记录表上签字，确认变电站工程已经经过验收。
如果验收中存在不符合要求的情况，则应对其进行整改，并按照整改方案重新组织验收。
4.如果竣工验收合格后，业主验收时仍发现存在质量问题，施工单位应根据合同约定，承担相应责任并进行处理。
同时，竣工验收时如发现变电站工程主要工程制造、施工过程中涉及生命安全的问题，应当立即取消竣工验收。
（二）验收人员的组成1.专项验收应由变电站工程设计、施工、监理、业主和相关部门的技术人员组成。
2.业主应当委派资格齐全、具有较强技术能力的技术人员同参加验收的技术人员共同组成验收小组。
其中，参加验收的技术人员应当具有从事相关工作的技术能力和资格条件。
（三）验收记录变电站工程竣工验收应填写验收记录表。
验收记录表应当详尽记载整个变电站工程的实际竣工情况，审核验收小组成员应当签字确认。
如果发现变电站工程质量问题，则应当填写整改方案并提交业主审核。
二、验收标准变电站工程的验收应满足国家有关标准和规定，应符合设计文件的要求和施工方案的执行。
变电站设备的交接验收制度范文一、总则为规范变电站设备交接验收工作，确保设备安全可靠运行，制定本制度。
二、适用范围本制度适用于所有变电站设备的交接验收工作。
三、定义1. 变电站设备：指变电所、变电所附属设备等电气设备和机械设备。
2. 单位A：原设备使用单位。
3. 单位B：接收设备的新单位。
四、交接验收的程序1. 所有交接验收工作必须经过单位A书面申请单位B同意后方可进行。
2. 单位A在交接验收前应对设备进行全面检查和维护，确保设备正常运行。
3. 单位B在接受设备前应对设备进行全面检查和试运行，确保设备完好无损。
4. 单位A和单位B应共同担任交接验收的见证人，双方应在设备交接验收报告上签字确认。
五、交接验收的要求1. 设备清单：交接验收前，单位A应提供详细的设备清单，包括设备名称、型号、数量等信息。
2. 设备状况检查：单位B在接收设备前应对设备进行全面检查，包括外观、电气连接、机械运行等方面的检查。
3. 设备试运行：单位B在接收设备后应进行设备的试运行，确保设备的正常运行和性能。
4. 设备文件和记录：单位A应提供设备相关的文件和记录，包括设备使用说明书、设备维护记录等。
5. 交接验收报告：交接验收完成后，单位A和单位B应共同填写交接验收报告，并在报告上签字确认。
六、交接验收的责任和义务1. 单位A的责任和义务：(1) 提供准确的设备清单和相关文件。
(2) 对设备进行全面检查和维护。
(3) 提供必要的技术支持和服务。
2. 单位B的责任和义务：(1) 对设备进行全面的检查和试运行。
(2) 妥善保管设备和相关文件。
(3) 在设备出现故障时及时进行维修和保养。
七、违反交接验收制度的处理1. 如单位A或单位B违反交接验收制度，给设备造成严重损失的，应承担相应的法律责任。
2. 如单位A或单位B隐瞒设备问题或提供虚假信息，给设备使用带来安全隐患的，应承担相应的法律责任。
3. 如单位A或单位B对交接验收制度执行不力，导致设备出现故障或意外事故的，应承担相应的法律责任。

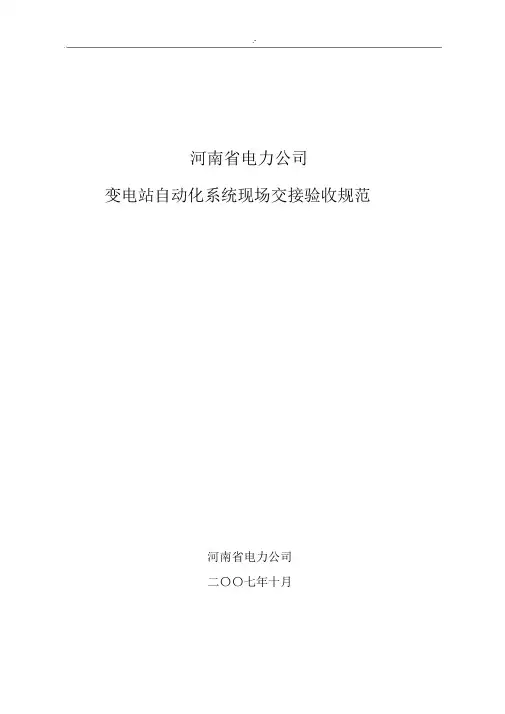

河南省电力公司变电站自动化系统现场交接验收规范河南省电力公司二〇〇七年十月编制说明变电站自动化系统担负着电网运行状况监控的重要任务，系统一旦投运将难以停运，因此在系统投运前必须经过规范的交接验收。
为规范变电站自动化设备交接验收，提高变电站自动化系统新装调试质量，河南省电力公司组织编制了《变电站自动化系统现场交接验收规范》。
《变电站自动化系统现场交接验收规范》是在施工部门完成变电站自动化系统安装调试基础上进行的部分项目的抽查性检测。
其主要内容包括现场验收应具备的条件、验收程序、组织机构、验收项目、验收标准及测试记录等。
本规范结构严谨，内容全面、格式规整、操作性强。
对于分清设备新装调试与工程验收检验的工作界面、促进基建与生产验收人员各尽其责，规范基建生产交接验收工作具有重要意义，同时也是变电站自动化系统现场交接验收标准化作业的基本依据。
本规范适用于河南电网 110kV-220kV 变电站自动化系统基建、技术改造项目的验收工作， 35KV变电站自动化系统可以参照执行。
目录1 总则 (5)2适用范围 (5)3引用标准 (6)4现场验收条件 (6)4.1 应具备的条件 (6)4.2 应提交的图纸资料 (7)5验收组织管理 (8)5.1 验收时间 (8)5.2 验收组织流程 (8)5.3 验收方案 (8)5.4 验收流程框图 (9)5.5 验收组织机构 (11)5.6 职责 (11)6验收内容 (12)6.1 验收范围 (12)6.2 验收内容 (12)7验收要求 (12)7.1 验收记录要求 (12)7.2 验收文件的编制 (13)8验收项目及记录 (13)8.1 硬件检查 (13)8.2 软件检查 (15)8.3遥测功能检查 (18)8.4 遥信功能检查 (18)8.5 遥控功能测试 (19)8.6 遥调功能检查 (19)8.7 同期功能测试 (19)9综合验收项目 (20)9.1 远动系统验收 (20)9.2 GPS系统对时检查 (21)9.3 接入本系统的其它智能设备 (21)10 测试报告及验收结论 (22)附录 A 四遥信息测试表（抽测） (24)附录 B 110kV/220kV 自动化系统技术指标汇总 (26)附录 C 验收报告 (27)附录 D 缺陷表 (28)1总则1.1 为规范河南电网变电站自动化系统新安装调试验收，提高新投变电站自动化系统调试质量，使现场交接验收工作更具规范性和可操作性，根据国家电网公司及华中网公司相关规定，结合我省实际特制定本规范。

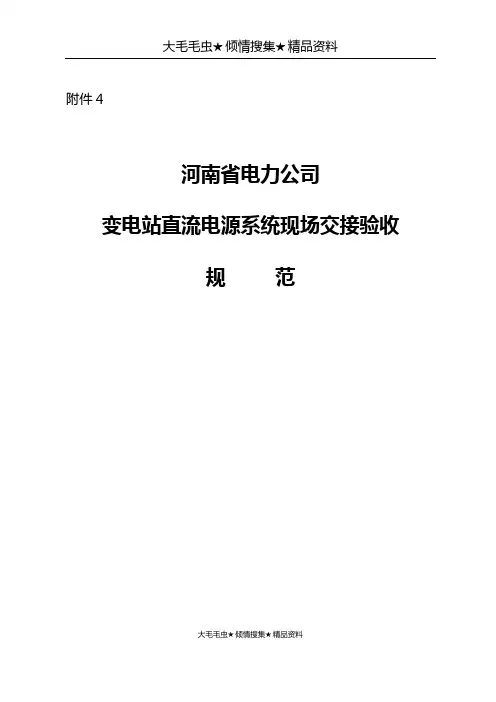

大毛毛虫★倾情搜集★精品资料附件4河南省电力公司变电站直流电源系统现场交接验收规范大毛毛虫★倾情搜集★精品资料河南省电力公司二〇〇七年十月编制说明直流电源系统是变电站重要设备,系统一旦投运将难以停运。
因此,变电站直流电源系统在投运前必须经过认真的交接验收.为规范变电站新装直流电源设备的交接验收，河南省电力公司组织编制了《变电站直流系统现场交接验收规范》(以下简称《验收规范》）,旨在进一步加强河南电网变电站新装直流电源设备生产验收环节的管理，规范生产验收程序,保证基建、技改工程直流电源设备投产质量,使现场交接验收工作更具规范性和可操作性.本《验收规范》为变电站直流专业的专项交接验收,是在施工部门完成变电站直流电源设备安装调试基础上进行的部分项目的抽查性检测，主要内容包括现场验收应具备的条件、验收程序、组织机构、验收项目、验收标准及验收(测试)记录等。
本《验收规范》结构严谨,内容全面,对于分清设备新装调试与工程验收检验的工作界面、促进基建与生产验收人员各尽其责，规范基建生产交接验收工作具有重要意义，同时也是变电站直流电源系统现场交接验收标准化作业的基本依据.本规范适用于河南电网110-220千伏变电站直流电源系统基建、技术改造项目的生产验收工作。
35千伏变电站直流电源系统可以参照执行。
本规范由河南省电力公司生产技术部提出、归口并解释.- 2 -大毛毛虫★倾情搜集★精品资料大毛毛虫★倾情搜集★精品资料目录1 总则 (6)2 适用范围 (6)3 引用标准 (6)4 现场验收条件 (7)4。
1应具备的条件 (7)4.2应提交的图纸资料申请验收前 (8)5 验收组织管理 (8)5。
1验收时间 (8)5。
2验收组织流程 (9)5。
3验收方案 (9)5。
4验收流程框图 (9)5。
5验收组织机构 (11)5.6各部门职责 (11)6验收内容 (12)6.1验收范围 (12)6。
2验收内容 (12)7．验收要求 (13)- 4 -大毛毛虫★倾情搜集★精品资料7.1验收记录及要求 (13)7。
变电站设备的交接验收制度模版1变电站新建、扩(改)建、大修、小修、预试的一、二次设备的工作完成后，必须经过质量验收，设备验收合格后，应按照有关要求填写有关检修、试验记录，并履行相关手续。
交接手续以正式的交接记录为依据，内容包括交接设备范围、工程完成情况、遗留问题及结论等，交接手续完备后，方能投入运行。
2新建、扩(改)建设备的竣工验收，主变压器及220KV设备大修后竣工验收，变电站站长、值长应参加验收。
3新建、扩改建竣工验收，施工部门应向变电站移交有关资料，包括设备制造说明书、设备出厂试验记录报告、安装竣工图纸、安装记录及试验报告、备品备件、工器具等。
设备大修后竣工验收，施工部门应移交大修、试验报告，并填写有关检修、试验记录。
4新安装、大修后的配电装置，防误闭锁装置必须完善，否则不得投入运行。
5验收时发现问题应及时处理。
暂时无法处理，且不影响安全运行的，急需要投入运行时，必须限期处理，经本单位主管领导批准方能投入运行。
6新设备交接过程中，变电设备操作应由运行人员进行，对设备名称、编号、状态进行确认，严格监护执行。
7新设备的验收受工程进度和停电计划的影响时，允许进行分步交接验收。
分步交接验收的设备同样要履行交接手续，具备书面交接记录。
8交接后的新设备应调整至冷备用状态，所有保护自动装置在停用状态。
变电站设备的交接验收制度模版（2）交接验收制度模版一、概述本制度适用于变电站设备的交接验收工作，主要目的是确保变电站设备交接过程中的顺利进行，保证设备的安全性和可靠性。
本制度的具体实施应遵循现场实际情况，并结合相关法律法规、标准及规范进行执行。
二、交接验收的基本要求1. 双方应派遣经过专业培训的人员进行交接验收。
交接方应确保交接人员熟悉变电站设备的操作和维护，有能力进行交接验收工作。
2. 交接双方应在交接验收前进行充分沟通，明确双方的责任和义务，共同制定合理的交接计划。
3. 交接双方应遵守相互尊重、真诚合作的原则，保持良好的沟通和配合。
电网变电站自动化系统检验规范(DOC 67页)系统函〔2012〕88号附件1南方电网变电站自动化系统检验规范中国南方电网公司系统运行部前言电力调度自动化系统是电力系统的重要组成部分，是确保电力系统安全、优质、经济运行和电力市场运行的基础设施，是提高电力系统运行水平的重要技术手段。
变电站计算机监控系统是电力自动化系统的重要组成部分，是电力调度自动化系统的基础数据来源和远方控制的必备手段。
为完善调度自动化专业标准体系，规范和指导变电站计算机监控系统的检验，制定本规范。
本规范有3个附录，附录A、附录B、附录C均为规范性附录。
本规范由中国南方电网有限责任公司系统运行部（中国南方电网电力调度控制中心）提出、归口并解释。
本规范主要起草人：陶文伟、张喜铭、黄曙、王红星、周鹏、周群、赵小燕、陈晓兵、李劲、禤文健。
本实施细则自颁布之日起执行。
南方电网变电站自动化系统检验规范1 范围本规范规定了南方电网公司变电站自动化系统检验的基本原则、组织管理、检验内容、检验标准、检验流程等内容。
本规范适用于南方电网公司35kV及以上电压等级变电站自动化系统新建和改造项目的检验工作，扩建项目和其他电压等级变电站自动化系统的检验工作可参照执行。
2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是未注明日期的引用文件，其最新版本适用于本规范。
GB/T 2887-2000 《电子计算机场地通用规范》GB 9361-1988 《计算机场地安全要求》GB/T 13850-1998 《交流电量转换为模拟量或数字信号的电测量变送器》GB/T 15153.1-1998 《远动设备及系统第2部分工作条件第1篇：电源和电磁兼容性》GB/T 15153.2-2000 《远动设备及系统第2部分工作条件第2篇：环境条件》GB/T 13729-2002 《远动终端设备》GB/T 13730-2002 《地区电网调度自动化系统》GB/T 15532-1995 《计算机软件单元测试》GB/T 16435.1-1996 《远动设备及系统接口(电气特性)》GB/T 17626 《电磁兼容试验和测量技术》GB 50171-92 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB 50217-94 《电力工程电缆设计规范》DL 5002-1991 《地区电网调度自动化设计技术规程》DL 5003-1991 《电力系统调度自动化设计技术规程》DL/T 621-1997 《交流电气装置的接地》DL/T 630-1997 《交流采样远动终端技术条件》DL/T 634-1997 《远动设备及系统第五部分传输规约第101篇基本远动任务配套标准》DL/T 634.5103-2002 《远动设备及系统第5-103部分：传输规约继电保护设备信息接口配套标准》DL/T 5149-2001 《220~500kV变电所计算机监控系统设计技术规程》DL/T 5136-2001 《火力发电厂、变电所二次线设计技术规定》DL/Z 713-2000 《500kV变电所保护和控制设备抗扰度要求》IEC 60870 《远动设备及系统》Q/CSG 110007 -2012 《南方电网DL634.5101-2002远动协议实施细则》Q/CSG 110006 -2012 《南方电网DL634.5104-2002远动协议实施细则》Q/CSG110018-2011 《南方电网数字及时间同步系统技术规范》Q/CSG 115001 -2012 《南方电网调度自动化系统不间断电源配置规范》《中国南方电网继电保护故障信息系统通信与接口规范（2006年修订）》电安生[1994]191号《电力系统继电保护及安全自动装置反事故措施要点》《电网与电厂自动化系统及调度数据网络安全防护规定》(国家经贸委第30号令,2002年5月) 《电力二次系统安全防护规定》（国家电力监管委员会第5号令）Q/CSG 110005 -2012 《南方电网电力二次系统安全防护技术规范》3 术语和定义下列术语和定义适用于本规范。
2022 年4 月1) 箱体整齐无锈蚀。
2) 电缆罗列整齐，端子压接规范无受力。
3) 端子箱封堵符合要求。
4) 箱内元件齐全。
5) 端子箱有明显接地与主接地网可靠相连，可开启门与用软铜导线可靠接地。
6) 电缆牌齐全，填写符合要求(包括电缆名称，起止地点，电缆型号，规格长度等)。
7) 至微机保护屏去的电缆应采取屏蔽措施，并接地良好。
1) 预埋件符合设计，安装坚固。
2) 电缆沟的地坪及抹面工作结束。
3) 电缆沟清理干净，盖板齐全。
1) 管口应无毛刺和尖锐棱角，管口宜作成喇叭状，且上管口应封堵。
2) 电缆管应安装坚固，并列的电缆管口应罗列整齐。
3) 室外电缆保护管安装坚固符合规范；电缆保护管直径、弯曲半径符合规范，无锈蚀；电缆保护管与操作机构箱交接处设臵合理；金属软管与设备固定坚固；电缆保护管封堵严密；金属电缆保护管可靠接地。
1) 电缆敷设时应罗列整齐、美观，无明显交叉，弯曲半径符合规范；并加以固定，且电缆牌清晰。
2) 在电缆终端头、拐弯处均应挂电缆标志牌，电缆牌上应注明路线编号及电缆型号、规格。
3) 动力电缆与控制电缆不应同层敷设。
4) 电力、控制电缆的弯曲半径：交联聚乙烯绝缘电力电缆：单股：15 d、多股：20 d。
聚氯乙烯绝缘电力电缆：10 d。
橡皮绝缘电力电缆：钢铠护套：20 d，裸铅包护套：15 d，无护套：10 d。
控制电缆：10 d。
5) 电缆固定：垂直敷设或者超过45度倾斜敷设的电缆每一个支架上。
水平敷设的电缆，在电缆首末两端、转弯及每隔5 00mm －1 000m 的地方。
电缆进入电缆沟、盘柜、及串入电缆保护管时，出入口应封闭，管口应封闭。
6) 电缆直埋的安全要求：电缆埋臵深度至少应距地面0．7 m，应埋设于冻土层以下。
且电缆上下部应铺以不小于10 0mm 厚的软土或者沙层并加盖保护板，其覆盖宽度应超过电缆两侧各50 mm，保护板可采用砖块或者混凝土盖板。
直埋电缆在直线段每隔5m－10m 处、电缆接头处、转弯处、进入建造物处，应设明显的标志。
变电站设备的交接验收制度一、总则为了确保变电站设备交接过程的顺利进行，落实双方责任，减少交接过程中可能发生的问题和事故，制定本交接验收制度。
二、适用范围本交接验收制度适用于变电站设备交接过程中的各项工作和环节。
三、交接方责任1.供方责任（1）提供设备的合格证书、质量证明书及其他相关文件。
（2）提供设备的技术规格、操作手册等相关资料。
2.需方责任（1）提供接收设备的操作人员和技术人员。
（2）提供设备的验收环境和条件。
（3）提供设备的储存和保管条件。
四、交接程序1.准备工作（1）供方将设备归类整理，并编制设备清单。
（2）供方提供设备的技术规格、操作手册等相关资料。
（3）供方将设备的合格证书、质量证明书及其他相关文件整理归档。
2.交接准备（1）供方和需方共同组织双方工作人员，并对交接程序进行说明。
（2）供方将设备清单、合格证书、质量证明书等相关文件打印备份。
（3）需方调整设备验收环境和条件，确保设备接收的顺利进行。
3.交接过程（1）供方将设备逐一陈列，并根据设备清单核对设备的名称、型号、数量等是否一致。
（2）需方根据供方提供的设备清单进行核对，确保设备完整无误。
（3）供方向需方提供设备的合格证书、质量证明书等相关文件的原件。
（4）需方验收设备的合格证书、质量证明书等相关文件，并与实际设备进行对照，确保信息一致。
4.验收记录（1）需方通过拍照、录像等形式记录整个交接过程。
（2）需方对每一件设备进行验收记录，包括设备名称、型号、数量等信息。
（3）需方将交接记录整理归档，并留存备案。
五、交接验收标准1.设备完整无损交接的设备应完整无缺，并没有损坏和磨损现象。
2.技术参数符合要求交接的设备应符合技术规格要求，检查设备的额定电流、电压等参数是否与规格一致。
3.设备配件齐全交接的设备应附带齐全的配件，如联络线、连接器等。
4.设备清洁整齐交接的设备应处于清洁整齐的状态，没有灰尘、油渍等污染。
六、交接验收责任1.供方责任（1）供方应按照规定的程序进行交接，确保设备的完好交付。
河南省电力公司变电站自动化系统现场交接验收规范河南省电力公司二◦◦七年十月编制说明变电站自动化系统担负着电网运行状况监控的重要任务，系统一旦投运将难以停运，因此在系统投运前必须经过规范的交接验收。
为规范变电站自动化设备交接验收，提高变电站自动化系统新装调试质量，河南省电力公司组织编制了《变电站自动化系统现场交接验收规范》。
《变电站自动化系统现场交接验收规范》是在施工部门完成变电站自动化系统安装调试基础上进行的部分项目的抽查性检测。
其主要内容包括现场验收应具备的条件、验收程序、组织机构、验收项目、验收标准及测试记录等。
本规范结构严谨，内容全面、格式规整、操作性强。
对于分清设备新装调试与工程验收检验的工作界面、促进基建与生产验收人员各尽其责，规范基建生产交接验收工作具有重要意义，同时也是变电站自动化系统现场交接验收标准化作业的基本依据。
本规范适用于河南电网110kV-220kV变电站自动化系统基建、技术改造项目的验收工作，35KV变电站自动化系统可以参照执行目录1总则 (5)2适用范围 (5)3引用标准 (6)4现场验收条件 (6)4.1应具备的条件 (6)4.2应提交的图纸资料 (7)5验收组织管理 (8)5.1验收时间 (8)5.2验收组织流程 (8)5.3验收方案 (8)5.4验收流程框图 (9)5.5验收组织机构 (11)5.6职责 (11)6验收内容 (12)6.1验收范围 (12)6.2验收内容 (12)7验收要求 (12)7.1验收记录要求 (12)7.2验收文件的编制 (13)8验收项目及记录 (13)8.1硬件检查 (13)8.2软件检查 (15)8.3遥测功能检查 (18)8.4遥信功能检查 (18)8.5遥控功能测试 (19)8.6遥调功能检查 (19)8.7同期功能测试 (19)9综合验收项目 (20)9.1远动系统验收 (20)9.2 GPS系统对时检查 (21)9.3接入本系统的其它智能设备 (21)10测试报告及验收结论 (22)附录A四遥信息测试表（抽测） (24)附录B 110kV/220kV自动化系统技术指标汇总 (26)附录C验收报告 (27)附录D缺陷表 (28)1总则1.1为规范河南电网变电站自动化系统新安装调试验收，提高新投变电站自动化系统调试质量，使现场交接验收工作更具规范性和可操作性，根据国家电网公司及华中网公司相关规定，结合我省实际特制定本规范。
1.2本《验收规范》为变电站自动化专业的专项交接验收，是在施工部门完成变电站自动化系统安装调试基础上进行的部分项目的抽查性检测。
1.3本规范由河南省电力公司提出并解释。
2适用范围《验收规范》适用于河南电网110kV-220kV变电站系统基建和技术改造项目的验收工作，其内容包括验收流程、验收项目及验收标准等。
35kV及以下电压等级变电站自动化系统的验收工作可参照执行3引用标准表1 现场交接验收收用标准4现场验收条件4.1应具备的条件1）计算机监控系统硬件设备和软件系统已在现场安装、调试完毕2）安装调试单位完成与现场设备相符的图纸和资料（见表2）的编制工作，并已提交生产技术管理部门。
3）施工单位初验已完成，初验报告、缺陷处理报告等已完成4.2应提交的图纸资料申请验收前，施工单位（或项目建设单位）应提交相关的图纸和技术资料。
见表2。
表2 施工单位应提交的相关图纸及技术资料清单5验收组织管理5.1验收时间现场交接验收（以下简称现场验收）应在变电站自动化系统现场安装、调试完毕后、系统启动投运前进行。
基建项目现场验收的时间应根据现场验收内容的工作量决定，原则上110kV 变电站自动化系统现场验收的时间不少于2个工作日；220kV变电站自动化系统现场验收的时间不少于2-3个工作日。
技术改造项目可根据工程实际情况采取阶段性验收。
5.2验收组织流程521原则上现场验收应在现场安装调试完毕后进行，需要时，设备维护及运行部门也可提前介入熟悉设备。
5.2.2在项目具备验收条件后，项目施工单位向生产管理部门提交验收申请报告、设备技术资料、试验报告等相关资料，生产管理部门收到验收申请报告后，成立验收工作组，条件具备后，组织开展项目的现场验收。
5.2.3验收工作小组应对照《验收规范》内容进行逐项验收。
5.2.4验收中发现的问题应形成问题整改通知单，提交工程管理部门。
经施工单位整改处理后，重新提交验收申请，验收工作组进行复验。
5.3验收方案现场验收前，验收工作小组应编制验收方案报验收领导小组批准。
验收方案应包括验收依据、验收范围、验收时间、验收内容、验收工作组成员、验收配合组成员、验收组织措施、技术措施、安全措施等内容。
（验收内容见6.2）5.4验收流程框图现场验收流程框图见下图:5.5验收组织机构验收工作组织包括领导小组、工作小组和配合小组。
5.5.1验收领导组各供电公司生产主管领导为验收领导组负责人，各供电公司生产技术部门、运行、维护部门等相关部门的负责人为验收领导组成员。
如有必要，可包括继电保护、通信部门的负责人。
5.5.2验收工作组各供电公司生产技术管理部门的自动化专责为验收工作组负责人，各供电公司生产技术部门、运行、维护部门等相关部门专业人员为验收工作组成员。
如有必要，可包括继电保护、通信部门的技术人员。
5.5.3验收配合组项目管理部门、施工单位负责人为验收配合组负责人，项目施工、设计、监理等单位的有关人员为验收配合人员，必要时，设备制造厂家也应参与配合。
5.6职责5.6.1验收领导组：负责确定验收时间，对验收工作进行组织管理，决定待验收的自动化设备是否具备投运条件，形成验收结论。
5.6.2验收工作组：按照验收内容，具体组织并完成现场验收；对验收过程中发现的问题提出整改意见或整改技术方案，并对整改后的效果进行复检，负责编制验收报告。
5.6.3验收配合组：配合验收工作，负责整改验收过程中发现的问题。
6验收内容6.1验收范围现场交接验收范围包括变电站监控系统、工作电源及配套设施、运行环境及系统联调。
6.2验收内容1）间隔层设备：智能I/O单元、测控单元等；2）站控层设备：操作员工作站、工程师站、远动单元、通信管理机、相关接口设备、软件系统、GPS等；3）网络设备等。
4）配套设施包括自动化设备工作电源（专用的UPS电源或逆变电源）和接地设施5）系统运行环境，设备安装情况。
6）与各级调度主站联调。
7）与站内其它自动化系统及智能设备联调。
7验收要求7.1验收记录要求7.1.1按照验收内容及第9项所列验收检查项目、测试内容进行逐项检查、测试、逐项记录。
7.1.2特珠情况下，征得生产管理部门的同意，现场验收试验的个别内容可结合施工调试进行，但需在交接验收中的验收报告中作好记录。
7.1.3若在设备调试过程中，设备供货合同的甲乙双方已同意对某些功能进行修改，应按修改后的要求进行验收。
7.1.4在验收测试中发现的缺陷和偏差，允许设备供应商或施工单位进行修改完善，但修改后必须对所有相关项目重新测试，并出具报告和填写验收记录。
7.1.5设备功能及性能指标检测试验可在正常情况下进行，也可结合蓄电池组验收实验进行。
7.1.6验收测试完成后，由验收工作小组讨论确定现场验收结论，并完成验收文件的编写。
7.2验收文件的编制验收文件应包含以下内容：1）施工单位竣工草图的修改建议。
2）监控系统设备运行环境的评价。
3）自动化系统设备及系统联调测试验收报告。
4）现场验收遗留问题说明。
验收完毕后，验收工作组出具验收报告，并由验收组成员签字。
8验收项目及记录8.1硬件检查注：控制权分三级：远方是指操作员站、集控站控制，就地是指在间隔层屏柜，开关场是指开关本体8.2软件检查表8-2-1软件功能检查表表8-2-2软件技术性能测试表8-2-3人机交互界面检查表8-2-4系统双机冗余可靠性测试表8.3遥测功能检查8.4遥信功能检查8-4-1遥信功能测量技术指标检查表遥信正确性测试表见附表A8.5遥控功能测试遥控功能测试表见间隔层I/O测控装置功能检查表，遥控量测试表见附表A 8.6遥调功能检查8-6-1遥调功能测量技术指标检查表8.7同期功能测试9综合验收项目9.1远动系统验收9-1-1调制解调器（MODEM勺验收测试表9-1-2主备通道、主备远动工作站自动切换测试表9-1-3远动工作站功能测试表9.2 GPS系统对时检查9-2-1GPS系统对时功能测试表9.3接入本系统的其它智能设备9-3-1逆变装置检查表9-3-3数字电度表检查表10测试报告及验收结论10.1现场验收结束后，验收工作组应及时提交验收报告。
验收报告应由验收小组、配合小组人员的共同签字。
10.2现场验收报告应包含以下内容：1）现场验收缺陷和偏差记录。
2）现场验收测试报告。
3）现场验收遗留问题备忘录（应包含现象描述、解决方案、责任单位和预计解决时间）。
10.3验收报告应提交验收领导组，验收领导组根据工程实际情况及验收报告，签署验收结论。
验收结论及时反馈项目建设管理单位及施工单位。
本规范自颁布之日起执行附录:附录A:四遥信息测试表（抽测）附录B: 110kV/220kV自动化系统技术指标汇总附录C:验收报告附录D:缺陷表（含缺陷问题）附录A四遥信息测试表(抽测) 一、遥测量测试表附表一电流测试表注：各项误差均小于等于0.2%。
附表二电压测试表附表三功率测试表遥信量测试表220kV设备、主变设备都需进行检测，110kV、35kV、10kV设备按间隔抽测遥控量/遥调量的测试包括测控装置、当地功能、集控站端等三方的测试。
测试方法如下：就地功能：测控装置遥控转换开关置于就地位置，在每一个测控模块上对相应的所有开关、刀闸遥控操作。
监控后台：将测控装置屏上把手打至远方，在监控后台上进行遥控操作。
集控站端：将测控装置屏上把手打至远方，在监控后台上进行遥控操作。
附表五遥控/遥调测试表附录B 110kV/220kV自动化系统技术指标汇总(I)模拟量测量综合误差0.5%⑵电网频率测量误差0.01Hz(3)事件顺序记录分辨率(SOE 2ms⑷ 遥测信息响应时间(从I/O输入端至远动通信装置出口)(5)遥信变化响应时间(从I/O输入端至远动通信装置出口)(6)控制命令从生成到输出的时间1s(7)画面实时数据更新周期模拟量3s(8)画面实时数据更新周期开关量2s(9)双机系统可用率99.98 %(10)控制操作正确率=100%(II)遥控动作成功率99.9 %(12)事故时遥信年正确动作率99%(13)系统平均无故障间隔时间(MTBF 25000h(其中I/O 单元模件MTBF 50000h)(14)间隔级测控单元平均无故障间隔时间40000h(15)各工作站的CPU平均负荷率：正常时(任意30min内) 30%电力系统故障(10s内) 50%(16)模数转换分辨率12位(17)GPS对时精度0.5ms 3s 2s(18)双机切换时间1S附录C验收报告________ 变电站自动化设备现场验收报告附录D缺陷表。
