室外自动喷灌系统的安装说明室外自动喷灌系统的安装说明在现代农业生产中，室外自动喷灌系统在提高作物产量和质量方面发挥着重要作用。
为了确保该系统的正常运行和高效灌溉效果，正确的安装是至关重要的。
下面将详细介绍室外自动喷灌系统的安装步骤和注意事项。
一、系统布局设计在安装室外自动喷灌系统前，首先要进行系统布局设计。
根据农田的实际情况，确定灌溉区域的大小和位置，并选定喷灌头的数量和喷水范围。
同时，确定供水管线的走向和连接处以及阀门安装位置。
布局设计的合理性和科学性对后续的安装和使用至关重要。
二、土壤处理和排水在安装室外自动喷灌系统之前，应对农田进行土壤处理，尤其是对于排水性差的地块要进行改良，保持土壤透水性。
此外，还要确保整个农田的排水系统畅通，以保证室外自动喷灌系统的正常工作。
三、供水管线安装在安装室外自动喷灌系统时，将供水管线铺设在地面上是最常见的做法。
首先，根据布局设计的要求，在地面上用标线标示出供水管线的预期位置。
然后，挖掘适当深度的沟槽，将管线放置其中。
为了保证水流畅通，管线需要保持适当的坡度，并且管线的连接处应该进行密封处理以防止漏水。
四、阀门和过滤器安装在供水管线布置完毕后，需要安装阀门和过滤器。
阀门的安装位置应根据布局设计确定，并且可以根据需要控制不同区域的灌溉。
而过滤器则是为了保护喷灌头和供水系统，过滤杂质和颗粒物。
阀门和过滤器的选择和安装需要根据具体的需求和供水条件进行。
五、喷灌头安装安装喷灌头是室外自动喷灌系统安装的重要环节。
喷灌头的数量和位置应根据农田的实际情况进行选择，并且需要考虑作物的生长特点和喷水范围。
在安装喷灌头时，要确保固定稳固，喷嘴的喷水方向也要正确调整，以保证喷灌的均匀性和高效性。
六、控制器和传感器安装室外自动喷灌系统的控制器是整个系统的核心部分，可以自动控制灌溉时间、灌溉量和灌溉区域。
控制器的安装位置应放置在干燥、通风的地方，并且要便于操作和维护。
此外，可以根据需要添加土壤湿度传感器或天气传感器等设备，以实现更智能化的自动控制。
园林草坪自动喷灌系统方案设计全案第一章 概 述灌溉是弥补自然降水在数量上的不足与时空上的不均、保证适时适量地满足草坪生长所需水分的重要措施。
以往的草坪绿化工程，很多没有配套完整的灌溉系统，灌水时只能采用大水漫灌或人工洒水。
不但造成水的浪费，而且往往由于不能及时灌水、过量灌水或灌水不足，难以控制灌水均匀度，对草坪的正常生长产生不良影响。
随着城镇建设的不断发展，城市人口大量集中，工业和生活用水迅速增加，旅游、休闲、运动场及居民小区等各种绿地面积越来越大，城市供水的紧张状况日益突出。
传统的地面大水漫灌已不能满足现代草坪灌溉的要求，采用高效的灌水方式势在必行。
现代园林草坪灌溉的方法主要有喷灌和微灌技术，如果我们想使整个面积都得到相同的水量，通常用喷灌，如草坪灌溉。
如果我们想让某一特定区域湿润而使周围干燥时，可采用微喷灌或滴灌，如灌木灌溉。
滴灌有时也用于草坪地下灌溉。
园林草坪喷微灌技术以其节水、节能、省工和灌水质量高等优点，越来越被人们所认识。
第一节 园林草坪喷灌的特点园林草坪是为改善环境、增加美感、陶冶性情等目的而栽植的，因此 要求它们最好常年生长皆绿，每年只需剪而不必种植，另外，草坪使土壤渗吸速度降低，要求采用少量频灌法灌溉，而且为了节约劳力和资金、提高喷灌质量的要求，园林草坪灌溉大多采用自动化控制固定式喷灌系统。
要求水质和喷洒质量较为严格，特别是对高级观赏植物和高尔夫球场的草皮，要求喷灌均匀度较高，如有漏喷或喷洒过量。
都会造成严重损失。
草坪喷灌多数在夜间进行，其原因之一是草坪白天喷灌，蒸发损失大。
一般夜晚喷灌时能比白天少消耗10％以上的水量；原因之二是有些草坪白天不允许喷洒，如高尔夫球场进行比赛、公园娱乐区进行文娱活动等。
喷灌系统不能影响草坪的维护作业。
草坪需要经常性的修剪、植保、施肥等，这些作业往往由机械完成。
因此，需要选择特殊的设备。
喷灌系统在满足草坪需水要求的同时，需充分注意景观和环境效果。
精心设计的喷灌系统，通过正确选择喷头和进行喷点的布置，不仅能满足草坪需水，而且在灌水时可以形成水动景观效果。
园林草坪自动喷灌系统方案设计全案第一章 概 述灌溉是弥补自然降水在数量上的不足与时空上的不均、保证适时适量地满足草坪生长所需水分的重要措施。
以往的草坪绿化工程，很多没有配套完整的灌溉系统，灌水时只能采用大水漫灌或人工洒水。
不但造成水的浪费，而且往往由于不能及时灌水、过量灌水或灌水不足，难以控制灌水均匀度，对草坪的正常生长产生不良影响。
随着城镇建设的不断发展，城市人口大量集中，工业和生活用水迅速增加，旅游、休闲、运动场及居民小区等各种绿地面积越来越大，城市供水的紧张状况日益突出。
传统的地面大水漫灌已不能满足现代草坪灌溉的要求，采用高效的灌水方式势在必行。
现代园林草坪灌溉的方法主要有喷灌和微灌技术，如果我们想使整个面积都得到相同的水量，通常用喷灌，如草坪灌溉。
如果我们想让某一特定区域湿润而使周围干燥时，可采用微喷灌或滴灌，如灌木灌溉。
滴灌有时也用于草坪地下灌溉。
园林草坪喷微灌技术以其节水、节能、省工和灌水质量高等优点，越来越被人们所认识。
第一节 园林草坪喷灌的特点园林草坪是为改善环境、增加美感、陶冶性情等目的而栽植的，因此 要求它们最好常年生长皆绿，每年只需剪而不必种植，另外，草坪使土壤渗吸速度降低，要求采用少量频灌法灌溉，而且为了节约劳力和资金、提高喷灌质量的要求，园林草坪灌溉大多采用自动化控制固定式喷灌系统。
要求水质和喷洒质量较为严格，特别是对高级观赏植物和高尔夫球场的草皮，要求喷灌均匀度较高，如有漏喷或喷洒过量。
都会造成严重损失。
草坪喷灌多数在夜间进行，其原因之一是草坪白天喷灌，蒸发损失大。
一般夜晚喷灌时能比白天少消耗10％以上的水量；原因之二是有些草坪白天不允许喷洒，如高尔夫球场进行比赛、公园娱乐区进行文娱活动等。
喷灌系统不能影响草坪的维护作业。
草坪需要经常性的修剪、植保、施肥等，这些作业往往由机械完成。
因此，需要选择特殊的设备。
喷灌系统在满足草坪需水要求的同时，需充分注意景观和环境效果。
精心设计的喷灌系统，通过正确选择喷头和进行喷点的布置，不仅能满足草坪需水，而且在灌水时可以形成水动景观效果。

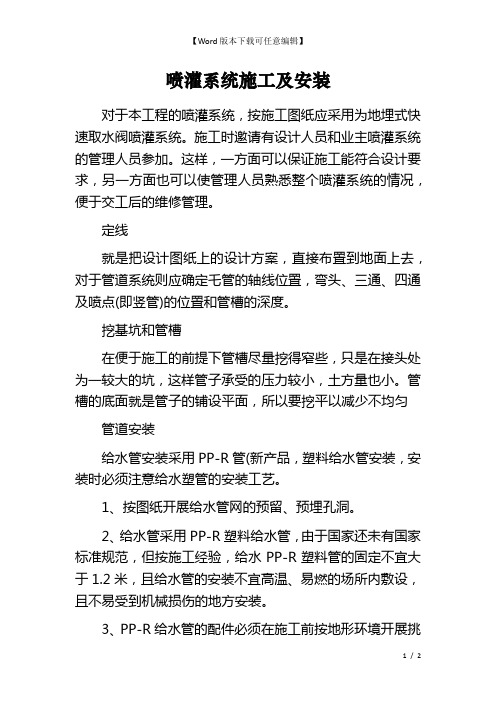

喷灌系统施工及安装对于本工程的喷灌系统，按施工图纸应采用为地埋式快速取水阀喷灌系统。
施工时邀请有设计人员和业主喷灌系统的管理人员参加。
这样，一方面可以保证施工能符合设计要求，另一方面也可以使管理人员熟悉整个喷灌系统的情况，便于交工后的维修管理。
定线就是把设计图纸上的设计方案，直接布置到地面上去，对于管道系统则应确定乇管的轴线位置，弯头、三通、四通及喷点(即竖管)的位置和管槽的深度。
挖基坑和管槽在便于施工的前提下管槽尽量挖得窄些，只是在接头处为一较大的坑，这样管子承受的压力较小，土方量也小。
管槽的底面就是管子的铺设平面，所以要挖平以减少不均匀管道安装给水管安装采用PP-R管(新产品，塑料给水管安装，安装时必须注意给水塑管的安装工艺。
1、按图纸开展给水管网的预留、预埋孔洞。
2、给水管采用PP-R塑料给水管，由于国家还未有国家标准规范，但按施工经验，给水PP-R塑料管的固定不宜大于1.2米，且给水管的安装不宜高温、易燃的场所内敷设，且不易受到机械损伤的地方安装。
3、PP-R给水管的配件必须在施工前按地形环境开展挑选购进，不得因配件的不齐全而影响施工的美观和实用性。
4、采用金属性的固定件宜加橡皮垫保护PP-R的管外壁。
5、凡穿越墙、混凝土的管道均应加保护外套。
6、凡管径大于DN25的配件，是采用金属性的配件时应加装防脱装置。
7、凡PP-R管连接采用套管式连接时，连接处结合面应涂专用胶合剂。
冲洗管子装好后先不装喷头，开泵冲洗管道，把竖管敞开任其自由溢流把管中沙石都冲出来，以免以后堵塞喷头。
试压将开口部分全部封闭，竖管用堵头封闭，逐段开展试压。
试压的压力应比工作压力大一倍，保持这种压力10～20分钟，各接头不应当有漏水，如发现漏水应及时修补，直至不漏为止。
回填经试压证明整个系统施工质量符合要求，开展回填。
如管子埋深较大应分层轻轻夯实。
采用塑料管应掌握回填时间，最好在气温等于土壤平均温度时以减少温度变形。
试喷装上喷头开展试喷，必要时要检查正常工作条件下各喷点处是否到达喷头的工作压力，用量雨筒测量系统均匀度，看是否到达设计要求，检查水泵和喷头运转是否正常。
3.1喷灌系统3.1.1喷灌系统选型由于省受地形条件和产业种植的限制，大多数地方皆采用固定式喷灌系统。
固定式管道喷灌系统适用于地形起伏较大、灌水频繁、劳动力缺乏的地方，灌溉对象为经济作物及园林、果树、花卉和绿地。
3.1.2喷灌系统设计步骤3.121基本情况调查灌区水源（nP或m*s或nPs-i/万亩）、灌区面积（亩）、土壤类别（砂土、砂壤土、壤土、壤粘土、粘土）、风速及风向（m/s, °）、作物（蔬菜及花卉、粮食作物、经济作物及果蔬、牧草、饲料作物、草坪、绿化林木）、地形坡度（°）o3.1.2.2灌水定额及灌水周期拟定参数确定：土壤容重Y （g/cm3）：查下表-1确定计划湿润深度h （cm）：查表-12确定土壤田间持水量：查表T确定土壤适宜含水量上限（85%）：土壤田间持水量X85%土壤适宜含水量上限(65%)：土壤田间持水量X65% 最大灌水定额确定(mm)：m3=0. 1 v h ( B i - B 2)灌水定额(mm) mWnu日耗水强度ETd(mm)：查表・2确定设计灌水周期确定T (d)：T=m/ET d3.123灌溉分区及管道布置依据灌区形状及长宽，合理布置干管、分干管、支管。
布置规则为下：A、灌溉分区形状尽量规整、面积尽量相等。
B、分干管尽量垂直等高线布置C、支管尽量沿高线布置D、支管两端喷头距地块边缘或支管入口的距离为喷头间距的一半。
3.1.2.4喷头的选择及组合间距的确定依据作物的种植间距，拟定喷头的型号。
依据拟选喷头的射程 R (m),计算支管的组合间距。
喷头参数：生产商提供a)检测喷头是否达标1) 允许喷灌强度 土壤类别：现场调查 坡度：图上量取 土壤允许喷灌强度pi,查下表・3确定坡度允许喷灌强度降低值P2%，查下表-4确定允许喷灌强度p=pi ( 1 —p2%) 2) 喷头的最大喷灌强度 设计风速v(m/s)：现场调查风向：现场调查风向与支管之间的夹角P,(°),风向与支管之间的夹角p2(°)oA、初定射程比Ka、Kb的确定根据风速，初定射程比©、K b,查下表-5、6可知:B、确定实地组合间距a(m), b (m)理论组合间距a理=K a*R, b=K b*RaWa 理,bWb 理C、喷头间距系数Cp的确定依据喷头的运行状况，选择相应的计算公式，计算Cp,初定风系数K w根据下表公式，计算风系数，以最不利风方向作为最终分系数值，采用插法确定。
第八节喷灌系统的规划设计喷灌系统是由水源取水，经过水泵加压(自压系统除外)，再通过各级压力管道，送至竖管及喷头而形成一个完整的管道系统。
其中固定管道式多是将干、支管均埋入地下。
半固定管道式多是将干管铺设在地上，支管位于地面，灌完一片后移动到另一片，它们的管道设计方法基本一致。
机组式喷灌系统则有所不同，这里重点讲述固定管道式喷灌工程的规划设计。
一、喷灌工程规划设计的原则和内容(一) 原则1、管道工程分级喷灌系统较小时，管道分成两级，干管和支管；有三级管道时分为干管，分干管和支管；有四级管道时，分总干管、干管、分干管和支管。
最末一级，带有喷头的工作管道，称为支管。
连接喷头与支管的管道称竖管。
2、管道布置原则(1) 管道布置应使管道总长度尽量短，管径小，造价省，有利于防止水击。
(2) 山丘区布置喷灌系统时，一般应使干管沿主坡向布置，支管则平行等高线布置。
(3) 管道布置应考虑各用水单位的需求，便于用水管理，有利于进行轮灌分组。
(4) 平原地区，支管尽量与作物耕作方向一致。
(5) 充分考虑地块的地形变化，力求使支管长度一致，规格统一。
管线纵剖面应力求平顺，减少折点，尽量避免管线出现驼峰。
(6) 管线的布置应结合排水系统，道路林带，供电系统及行政村的规划统一规划，山、水、田、林、路。
(二) 喷灌工程规划设计的主要内容1、勘测和收集基本资料：(1) 地形图，(2) 土壤，(3) 气候，(4) 水源，(5)农作物，(6) 动力供应，(7) 交通，(8) 农业生产现状。
2、确定喷灌区域根据水源、地形、土壤、农作物及经济条件，确定喷灌区域的范围和面积。
3、计算喷灌用水量，进行水源工程的规划设计。
4、确定喷灌系统类型，对选定的方案进行设计，也可以选两种以上方案进行比较，确定最优方案。
5、计算工程、设备统计表、编制概预算。
6、编制工程施工进度计划表。
(三) 主要设计成果1、喷灌工程规划设计说明书一份。
2、喷灌工程平面布置图，管道、沟渠纵剖面图，管道结构示意图，建筑物设计图(泵站、泄水井、支墩、镇墩、农桥等)。
下图为采用EI系列火灾报警控制器（联动型）的自动喷水灭火系统接线示意图，该系统现场设备主要由水流指示器、压力开关及喷淋泵组成。
在消防控制室内可对喷淋泵进行手动/自动控制，并显示水泵的状态。
自动控制方式：当现场发生火灾时，温度达到玻璃球喷头的动作温度，喷头熔破，水流指示器动作通过J-EI6030输入模块将报警信号传送至控制器。
当装于管网上的压力开关动作后，控制器通过EI6030输入模块接收报警信号，并进行与逻辑判断确认火警。
控制器设置为“自动”状态时，通过多线联动控制盘自动启动对应的J-EI6046型输入/输出模块，通过J-EI6062型切换模块至喷淋泵控制柜实现对水泵自动启动/停止控制。
启动后的水泵运行信号(可为无源触点或交流反馈信号)通过切换模块、EI6046模块反馈至多线联动控制盘。
水泵的故障信号及喷淋泵控制柜的手动/自动位置通过J-EI6030输入模块在控制器上显示。
手动控制方式：控制器设置为“手动”状态且多线联动控制盘处于“允许操作”状态时，可直接利用多线联动控制盘上“启动”、“停止”键实现对水泵直接手动启动/停止控制。
控制室联动执行部件喷淋泵控制箱NO启动输出COM启动输出多线联动2J-EI6046多线联动输入输出模块4J-EI6062切换模块COM停止输出NC停止输出运行反馈交流反馈RRL火灾报警控制器N联动执行部件J-EI6030输入模块故障反馈R总线联动J-EI6030输入模块手动/自动状态R喷淋稳压泵J-EI6030输入模块运行反馈2R总线J-EI6030输入模块停止反馈RJ-EI6030输入模块故障反馈R水流指示器、压力开关J-EI6030输入模块动作反馈R。
1摘要 (2)1基本资料 (3)1.1 地形 (3)1.2 气象 (3)1.3 土壤 (4)1.4 水源 (4)1.5 灌溉设计保证率 (4)1.6 作物对灌水要求 (4)2灌溉系统选型 (5)2.1拟定灌溉制度 (5)2.2区域分析及规划 (12)2.3选择喷头 (13)2.4喷头组合形式 (14)3管道系统的平面布置 (17)3.1管网布置形式 (17)3.2管道工程分级 (17)3.4 确定支管的轮灌方式 (17)4管道设计及水力计算 (18)4.1灌溉时间安排 (18)4.2管道材料选择 (18)4.3管道直径计算 (18)4.4水头损失 (22)4.5水泵的扬程 (23)4.6验证压力是否满足要求 (23)5设备用量明细表 (24)5.1管材设备 (24)5.2喷头 (24)5.3接头 (24)5.4闸阀 (25)5.5其它设备 (25)参考文献 (26)摘要工程区地处黄青藏高原，海拔高程2858~2940m。
按地表形态及成因类型特征，分为构造剥蚀中低山丘陵区和河谷堆积区两大地貌单元。
目区属高原大陆性气候，气温垂直变化明显，太阳辐射强，日照时间长，光热资源丰富，降水量较少，且季节分配不均。
根据已有基本资料进行灌溉系统规划设计，本区灌溉作物为蚕豆，灌溉面积130.93亩。
利用水量平衡法拟定作物的灌溉制度，求得本区蚕豆灌溉定额为203.26mm。
从地形图可以看出该片区域总体趋势为北高南低, 东西比较平坦，田块大致为长方形，河流自西向东流过，天然径流满足灌区用水需求，适合采用抽水取水的方式。
该地区面积相对较大，种植作物为高产性优质作物，灌水频繁，为了操作使用方便和易于管理，采用固定式喷灌系统，选择全圆喷洒，组合形式为正方形，以保证灌区的喷灌质量。
灌区干管应沿主坡方向、大致垂直等高线布置，支管则平行等高线布置，部分与等高线斜交。
管网布置形式，采用圭字形布置。
根据灌区管道进行分级，管道分成干管和支管两级，在支管上安装喷头。
园林景观自动喷灌系统一、 自动喷灌流程与运行方式自动喷灌是利用电气控制系统控制水流的时间、流量达到科学浇灌的目的，可实现在无人值守的情况下，根据植物需要合理给水，同时节约人物、物力和宝贵的水资源。
自动喷灌流程：水泵→控制阀→管路→喷头，详见图2。
电气控制系统：、定时器、保护器、继电开关、程序控制系统1234123456789101、电气系统 ２、水源 ３、同步器 ４、增压泵５、止回阀 ６、闸阀 ７、电源线 ８、电磁阀 ９、水管 １０、喷头园林自动喷灌系统工作图从图中可看出，喷灌运行程序是：水泵在电气控制系统的控制下启动，电控阀DF1打开，喷灌到设定时间后自停；系统可根据实际需要控制各个电磁阀的开关，可实现针对不同片区不同植物类型有针对性的浇灌。
喷灌结束，可自动停泵或人工停泵。
水泵的控制能实现全自动化，何时开泵，何时停泵事先设定，不受人工控制；同时还设有手动控制。
系统运行时，设一组喷头喷灌时间，各组喷灌间隔时间周期，需要用几个周期喷灌能达到要求，由用户自定。
二、喷灌系统设计2.1 水量水压的确定绿地喷灌浇水需要水量大，水流射程远，形成水雾均匀密实。
从理论上确定水量水压可用下式q=3.48μd 2H 0.5·10-3式中：q ——喷头出流量，L/s ； d ——喷嘴内径，mm ；H ——喷头入口处压力，mH 2O ； μ——喷头流量系数。
射流半径可用下式进行计算：①升弧水平投影长度③射流半径R=L1+L2式中：L1、L2——分别为升弧、降弧的水平投影长度，m；α——倾斜射流的仰角，度。
但是公式中的d、α、μ值依不同厂家提供的产品而有差异，实际上较难用理论确定流量及水压值。
因此应根据实际需要适当留有余地的采购设备以实现最优的组合，达到我们的工作需要。
原则上要求水量充沛，水幕下落均匀。
以现场测的参数做为选泵依据。
2.2 水泵房布置建议设置水泵房安装水泵，根据需要设2台以上多级清水泵，有条件设备用泵１台。
