风机盘管又称中央空调的末端设备

风机盘管风口怎么选择
风机盘管是中央空调的末端设备，在中央空调外机和风机盘管之间需要有通风管道做连接，在风机盘管的末端需要有风口来进行送风和回风，风机盘管风口除了装饰作用还具有分配空气的作用，直接影响着风机盘管的送风质量问题，所以风机盘管风口的选择也很重要。

山东普雷蒂风机盘管风口形式也有很多种，球型喷流风口、双层百叶风口、旋流风口、单层百叶风口、方形散流器等等，风机盘管风口不光形式很多，而且尺寸也有很多种，可满足不同的需求。

风机盘管风口大小的选择和室内容量的大小是直接相关的，如果风机盘管风口选择小了，风机盘管送到室内的气流在经过风口的时候速度会加大，让人感觉到不舒服，就像在室外受到风吹的那种感觉；如果风机盘管风口选择大了，风机盘管送到室内的气流在经过此风口时速度就会下降，造成制冷或者制热效率慢，直接影响到了风机盘管的使用效果，所以选择合适的风机盘管风口才是最重要的。

每种风口的流速也都是不一样的，大部分情况下，风机盘管送风口都会选择双层百叶送风口，排风口也是一样，回风口会选择格栅风口。

通过上面的了解，大家应该知道了吧，风机盘管风口也不是随便配置的，所有的一切都是有其原理性的。

【2018最新】中央空调末端设备有哪些-推荐word版本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==中央空调末端设备有哪些导语：中央空调在人们的日常生活中越来越常见，不管是一些公共场所里可以感受到，而且现在很多的家庭也都开始安装中央空调，那么对于中央空调末端设备大家就应该要有所了解了，到底中央空调末端设备是什么呢?有些什么样的东西呢?下面就给大家介绍一下吧。

中央空调末端设备有哪些中央空调末端设备包括：各种风机盘管(立式明装风机盘管、卧式暗装风机盘管，壁挂式风机盘管，立柜式风机盘管，和卧式明装风机盘管)变风量空气处理机组(新风机)、新风换气机(窗式新风换气机、壁挂式新风换气机，落地式新风换气机)，组合式空调器、冷却塔，总的来说，中央空调末端设备就是指新风系统、风机盘管、温控开关、水流控制阀(二通阀)。

空调箱也是中央空调的一种末端设备，它可以直接影响空调的出风速度和风口的噪音大小，所以对于空调箱的选择时非常重要的，用户最好选择密封性能好的空调箱，这样可以在出现问题的时候保证不会发展的更严重，能够在第一时间进行解决。

风管机也是中央空调的末端产品，它普遍应用于医院办公楼和宾馆等等地方，风机就是将室内的空气和室外的空气进行混合，然后通过冷凝器进行冷却或者加热后送入房内，这样就能让室内的温度下降或者升高，满足人们的不同需求。

中央空调末端设备的作用1、新风系统普遍运用于一些人员比较密集的公共场所中，其主要的目的在于更换室内比较浑浊的空气，将室外的新鲜空气通过一系列的设备送入到室内。

2、风管机的作用就是在住宅内通过热交换器以达到制冷或者制热的效果。

3、水流控制阀的作用就是通过控制新风系统和风机盘管的水量，这样就可以控制温度。

4、温度开关就是温控器，作用是控制风机的转速和水流控制阀(二通阀)的启动、关闭。

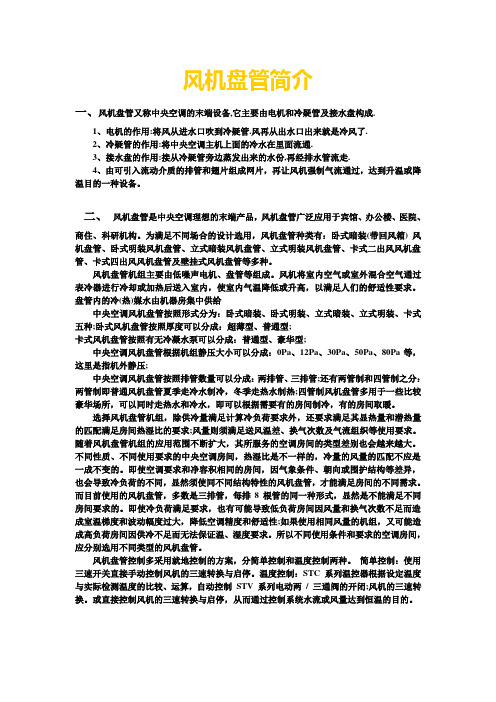

风机盘管简介一、风机盘管又称中央空调的末端设备,它主要由电机和冷疑管及接水盘构成.1、电机的作用:将风从进水口吹到冷疑管.风再从出水口出来就是冷风了.2、冷疑管的作用:将中央空调主机上面的冷水在里面流通.3、接水盘的作用:接从冷疑管旁边蒸发出来的水份,再经排水管流走.4、由可引入流动介质的排管和翅片组成网片，再让风机强制气流通过，达到升温或降温目的一种设备。

二、风机盘管是中央空调理想的末端产品，风机盘管广泛应用于宾馆、办公楼、医院、商住、科研机构。

为满足不同场合的设计选用，风机盘管种类有：卧式暗装(带回风箱) 风机盘管、卧式明装风机盘管、立式暗装风机盘管、立式明装风机盘管、卡式二出风风机盘管、卡式四出风风机盘管及壁挂式风机盘管等多种。

风机盘管机组主要由低噪声电机、盘管等组成。

风机将室内空气或室外混合空气通过表冷器进行冷却或加热后送入室内，使室内气温降低或升高，以满足人们的舒适性要求。

盘管内的冷(热)媒水由机器房集中供给中央空调风机盘管按照形式分为：卧式暗装、卧式明装、立式暗装、立式明装、卡式五种;卧式风机盘管按照厚度可以分成：超薄型、普通型;卡式风机盘管按照有无冷凝水泵可以分成：普通型、豪华型;中央空调风机盘管根据机组静压大小可以分成：0Pa、12Pa、30Pa、50Pa、80Pa等，这里是指机外静压;中央空调风机盘管按照排管数量可以分成：两排管、三排管;还有两管制和四管制之分：两管制即普通风机盘管夏季走冷水制冷，冬季走热水制热;四管制风机盘管多用于一些比较豪华场所，可以同时走热水和冷水，即可以根据需要有的房间制冷，有的房间取暖。

选择风机盘管机组，除供冷量满足计算冷负荷要求外，还要求满足其显热量和潜热量的匹配满足房间热湿比的要求;风量则须满足送风温差、换气次数及气流组织等使用要求。

随着风机盘管机组的应用范围不断扩大，其所服务的空调房间的类型差别也会越来越大。

不同性质、不同使用要求的中央空调房间，热湿比是不一样的，冷量的风量的匹配不应是一成不变的。

中央空调风机盘管选型方法大公开
风机盘管是中央空调的末端设备，风机盘管选型能否合理关系到中央空调的运用效果以及系统节能性，作为中央空调系统重要一局部，风机盘管主要起到了传输的作用，将室内所需的冷/热量传送到各个出风口，满足人体对温度的需求。

风机盘管选型步骤
风机盘管选型第一步：明白所选用机组的型式、规格、风口位置等请求。

在选用风机盘管制冷机组时，是把设计预热负荷与机组显热负荷相匹配。

在大多数状况下，盘管有足够的潜热容量，可满足设计需求。

如运用室外空气则相应修整其负荷及计算公式：水温升(℃)=空气温升(℃db)。

制热：通常按制冷选用的机组，供暖才能是足够的，回热量是依照水流量相同时来选定的，即用进水温度来满足室内所需加热负荷，室内加热负荷()，进风温度(℃)。

制冷：室内预热制冷负荷()，室内总热制冷负荷()，进风温度(℃db/℃wb)，进水温度(℃)，风量()。

风机盘管选型第二步：肯定机组规格、水量、所需水温及压降等参数。

明白风机电动机轴承能否采用含油或不含油轴泵，若选用不含油轴泵，运用中一向内按规则定期加油。

明白所选用机组的接水管左出或右出方向(与管道布置等有关)。

冬季通热水，水温普通不超越60℃，可减少结垢，同时减轻冷热交替作用使胀管胀紧力削弱，影响传热。

留意出水的保温措施，以免夏季运用时产生凝露，污损室内建筑物。

机组盘管最高处设置放气阀。

风机盘管选型比拟简单，而且风机盘管价钱也不贵，维修也比拟便当，但是选择适宜的风机盘管无疑能够为中央空调系统运转如虎添翼，让家居生活如鱼得水。

风机盘管选型及应用手册风机盘管作为中央空调系统的末端设备，在众多的公共场所采用，主要有如下优点：自成单元，调节灵活。

风机盘管为三档变速，且水路系统可根据用户室温设定情况，采取冷热水自动控制温度调节阀调节，从而使各房间可独立调节室温，以满足不同空调使用用户的需求。

可广泛应用半集中式的空调系统上，如宾馆、医院、公寓、别墅、办公大楼等处。

根据国标GB/T19232《风机盘管机组》机组命名表示方法如下：可选配件：电动二通阀二通阀电动阀是中央空调系统配套产品，由驱动器与阀体两部分组成，电动阀可与温控器配套使用，由温控器控制电动阀电机，使阀门开或关，实现管道冷水或热水的通或断，以实现温度的自动调节。

电动三通阀电动三通阀适用于把一种流体通过三通阀分成二路流出或是把两种流体经三通阀合并成一种流体的场合。

它通过改变水流量来调节、控制室内温度，是一种经济节能产品。

Y形过滤器Y形过滤器适用于各种供水系统、工艺水系统及工业冷却水系统，特别是24小时连续运行的不停机系统，可以滤去水中的各种机械杂质，确保系统设备的安全可靠运行。

球阀球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。

球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。

系统原理图：卧式暗装风机盘管机组，它是由小型通风机、电动机和盘管（空气换热器）等组成的空调末端装置之一。

盘管管内流过冷冻水或热水时与管外空气换热，使空气被冷却去湿或加热来调节室内的空气参数。

机组内部的电机多为单向电容调速电机，可以通过调节电机输入电压使风量分为高、中、低三档，因而可以相应地调节机组的供冷（热）量。

机组结构：机组选型：选型注意事项：a、风机盘管国家标准的要求：风机盘管机组标准中规定了风机盘管的各项性能指标，现将部分内容摘录如下。

风机盘管机组标准主要性能指标：b、风机盘管风量一定，供水温度一定，供水量变化时，制冷量随供水量的变化而变化，根据部分产品性能统计，当供水温度为7℃，供水量减少到80%时，制冷量为原来的92%左右，说明当供水量变化时对制冷量的影响较为缓慢。

风机盘管又叫末端设备，和分体空调内机是同样的原理，中央空调的室内机统称末端设备，分为风机盘管、风柜、组合柜，都是制冷剂的蒸发器。

通过制冷剂的相变蒸发（弗系统通过相变，而水系统则通过水的温升吸热，不发生相变。

）来吸走热量（针对夏天制冷的时候，而冬天室内机和室外机对调，成为冷凝器制热，）在这里要说明一下！多数弗系统的空调主机（室外机）具有制热能力（或者电加热能力），所以内机就能在冬季作为冷凝器，但是对于多数水系统的机组来讲，它们只制冷不制热（例如螺杆机，离心机）。

风机盘管经过多年的发展演变，在最原始的基础上演变出了多种形式，盘管也分为两种系统的盘管，也就是氟系统末端（俗称氟机）其接管为铜管，有很明显的一大一小两根（小的是液管，是送入盘管的冷媒管，大的是气管，是冷媒蒸发吸热后送出盘管的冷媒管）。

水系统末端（水机）其接管为水管（但是它本身自带的蒸发机构还是铜管，，只是说在接入盘管之前的冷媒管为水管），两类盘管在各类厂家设备资料上都有很明显的型号，例如美的水机盘管型号：FP-***WA。

美的氟机型号：KFR-***T*（风管机），MDVH-J（***）家用小多联机(据说是停产了，因为不节能)，MDV4+-J(***)新型直流变频多联机风机盘管的静压和铜管排数也是盘管规格的标准之二，一般盘管静压（盘管静压是什么自己上网了解，或者~~~~~~见教科书）大致有三类，12pa,30pa ,50pa,。

通常情况都选用静压30pa的末端。

而盘管排数则是制冷量大小的重要依据，顾名思义，管子排数越多，制冷剂量越大，制冷能力就越强。

一般分为2排管，3排管，3+1排管。

通常选用3排管的末端。

在设计中，还有很多关于风机盘管的选型细节的东西，需要在过程中不断的去了解，才能从既节能又有较好的效果（还要节约造价哦，多赚钱钱，呵呵）的角度去做好一个设计，除此之外，设计还要在美观大方的基础上结合建筑本身的结构，了解建筑内部结构，框架，梁等构造的壁纸情况，设计才能更切合实际，才能达到可以施工的目的！还有未详尽的之后慢慢学习。

末端设备大介绍————————————————————————————————作者: ————————————————————————————————日期:中央空调末端设备及其它制冷空调行业产品品种繁多，根据中国制冷空调工业协会统计分类方法,空调行业依照用途不同可分为家用空调、中央空调、冷冻冷藏设备、车用空调等。

中央空调又称集中式空调和半集中式空调,是一种通过主机集中提供热源或冷源,并根据设计要求向不同房间输送冷量或热量的复杂控制系统。

中央空调系统主要包括中央空调主机、末端设备以及相关的配套设备。

中央空调末端设备为将冷热源转化为冷热风并进行相关空气处理的设备，主要包括风机盘管、组合式空调机组等。

根据本公司的实际情况,下面这种介绍风机盘管机组、组合式空调机组和空气处理机组。

一、风机盘管机组风机盘管是集中式空调系统中广泛使用的末端设备。

风机盘管的合理选用不仅直接影响空调效果，也是保证系统正常运行和降低空调能耗的重要环节,尤其是在高精度或有严格工艺要求的场合,更须合理的送风参数。

送风和供冷(热)是风机盘管的基本功能。

“风”是“冷”的媒介和载体,它直接影响供冷量、送风温差、换气次数以及室温梯度和波动幅度，即决定了空调精度和舒适性的好坏。

因此,保证足够的风量是实现预期空调效果的先决条件。

需要指出的是，这里所说的风量是批机组在正常使用时的实际送风量。

我国在风机盘管检测指标中有如下一些项目：风量、供冷量、供热量、单位风机功率供冷量、水阻力、A声级噪声、凝露、凝结水处理、电机绕组温升、热态绝缘电阻、泄漏电流、接地电阻这些指标。

但我们在工程中评价一台风机盘管质量好坏的标准主要还是看其风量、冷量、噪声、耗电量这几个指标。

下面是国内几个品牌的风机盘管性能比较表那么,具体选型时应注意哪几点呢？１、盘管冷量不足：这个问题是目前用户投诉最多的一个问题。

造成这种问题的主要原因是不少企业没有自己的测试手段,样本上的参数从其它厂家的样本上抄袭的,且自己生产的盘管热工性能又较差（这主要是由翅片形式、胀管质量、生产工艺等造成)。

风机盘管安装规范·风机盘管安装规范-风机盘管网讯风机盘管是空调系统的末端装置，其不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持室内温度的恒定。

风机盘管对使用空调的舒适度有重大影响，所以风机盘管的安装不容小觑，今天小编总结了风机盘管安装规范要求，希望... ·风机盘管安装规范-如何让风机盘管舒适100网讯风机盘管是水系统中央空调的末端设备，对于它的安装舒适100网有一系列的明确规范，“前期材料是否符合标准”、“安装位置是否合理”、“安装节点的详细工艺”这些问题看似无伤大雅，但如何全面做好这些细节，却远没有想象中容易，本文舒适... ·风机盘管安装风机盘管是中央空调理想的末端产品，风机盘管广泛应用于宾馆、办公楼、医院、商住、科研机构。

风机将室内空气或室外混合空气通过表冷器进行冷却或加热后送入室内，使室内气温降低或升高，以满足人们的舒适性要求。

风机盘管的安装... ·风机盘管安装示意图风机盘管安装示意图（卧式暗装风机盘管）资料来源：。

拓展阅读：风机盘管分类风机盘管接线示意图风机盘管对运行工况的要求风机盘管振动过大如何解决？风机盘管噪音如何解决？... ·风机盘管安装工程图-什么是风机管盘美观紧凑；采用符合防火规范的保温材料整体连接于水盘，结构精致。

排水管及线路安装简便左右接管及回风方式可随时变换，管线安装能与现场情况合理配合。

风机盘管效率高、能耗低先进的胀管工艺，保证了换热器铜管和铝箔的紧密接触，传热性能好；风机与换热器... ·风机盘管的安装风机盘管是将室内空气或室外混合空气通过表冷器进行冷却或加热后送入室内，使室内气温降低或升高，以满足人们的舒适性要求，那么风机盘管的安装要注意哪些问题呢? 风机盘管的安装方法与诱导器基本相同，安装过程中应注意下列事项... ·风机盘管安装步骤-风机盘管如何安装舒适100网讯中央空调是现代家庭进行温度调节的首选设备，它安装隐蔽美观、送风柔和舒适，因此获得了很多用户的喜爱。

中央空调的末端形式的原理、优缺点和使用场合中央空调的末端形式是指在空调系统中，将冷热空气通过不同的末端设备送入室内空间。

常见的中央空调末端形式包括全空气系统、变风量系统、两管制风机盘管系统和四管制风机盘管系统。

下面将分别介绍这些系统的原理、优缺点和使用场合。

1. 全空气系统：原理：全空气系统通过送风管道将冷热空气送入室内，再通过回风管道将室内空气回收，经过处理后再次送入空调系统。

全空气系统通常配备空气处理设备，如空气过滤器、加湿器、除湿器等。

优点：空气流通性好，室内温湿度易于控制，适用于需要严格控制室内空气质量的场所，如医院、实验室等。

缺点：初投资较高，能耗较大。

使用场合：对室内空气质量要求较高的场所。

2. 变风量系统：原理：变风量系统通过调节送风量来控制室内温度。

根据室内负荷的变化，系统自动调节送风量和回风量，以保持室内恒温恒湿。

优点：能耗较低，适用于负荷变化较大的场所，如办公楼、商场等。

缺点：初投资较高。

使用场合：负荷波动较大的场所。

3. 两管制风机盘管系统：原理：两管制风机盘管系统通过两根管道分别输送冷水和热水，通过风机盘管将冷热空气送入室内。

根据室内温度需求，系统自动调节冷水和热水的供水温度，以实现室内温度控制。

优点：结构简单，安装方便，适用于小型商业建筑、办公楼等。

缺点：冷却和供暖不能同时进行，不适用于需要同时进行制冷和供暖的场所。

使用场合：小型商业建筑、办公楼等。

4. 四管制风机盘管系统：原理：四管制风机盘管系统通过四根管道分别输送冷水和热水，以及冷热空气。

通过控制冷水和热水的供水温度和风机盘管的工作模式，实现室内温度控制。

优点：制冷和供暖可以同时进行，适用于需要同时进行制冷和供暖的场所。

缺点：初投资较高，维护成本较高。

使用场合：大型商业建筑、办公楼等。

总的来说，不同的中央空调末端形式适用于不同的使用场合和需求。

选择合适的末端形式应考虑到室内空气质量要求、负荷变化、初投资和运行维护等因素。
