基于单片机实现16*16LED显示屏控制电路设计学生姓名：学生学号：院（系）：电气信息工程学院年级专业：指导教师：助理指导教师：二〇一五年五月摘要LED点阵显示屏作为一种新兴的显示器件,是由多个独立的LED发光二极管封装而成。
LED点阵显示屏可显示数字或符号, 一般用来显示汉字、时间、速度、系统状态等。
由于单片机的不断发展和高亮度LED发光管的出现使得大屏幕高亮度LED显示屏成为可能，与传统的霓虹灯广告在显示效果及可修改性上都有着无法比拟的优势，而且单片机的慢慢普及以及LED技术的不断创造格新，使得高清晰高亮度的LED点阵显示屏与传统霓虹灯显示屏的成本日益接近。
为了能简单的实现基于单片机的LED显示系统控制，本文设计了基于STC89C52单片机单片机16×16 LED汉字滚动显示屏电路以及运用Proteus软件仿真实现其显示功能。
本系统的设计具有体积小、硬件少、电路结构简单及容易实现等优点。
关键词：LED，STC89C52单片机，Proteus仿真ABSTRACTAs a new display device LED dot matrix display is consists of several independent LED light-emitting diode encapsulation. LED dot matrix display can display numbers or symbols, always used to display time, speed and system status, etc.As the continuous development of microcomputer technology and the display of high-brightness LED glowing tube, It makes the emergence of large-screen high-brightness LED electronic advertising screen to be possible, compared to the display effect and modifiability of The traditional neon advertising it has incomparable advantage and the growing SCM Civilian and innovative LED technology makes the brightness and high definition of LED dot matrix billboards and neon signs of the cost of traditional increasingly close.In order to achieve the 16×16 LED chinese scroll screen and using the Proteus software simulation shows the function. The design of the screen is small, less hardware, simple circuit structure and easy to implement.Keyword : LED, STC89C52MCU, Proteus imitates real目录摘要 (I)ABSTRACT (II)1 绪论 (1)1.1本课题研究的意义 (1)1.2国内外研究现状和水平 (1)1.2.1 国外发展情况 (1)1.2.2 国内发展情况 (2)1.3 LED显示屏的发展趋势 (2)2 系统总体设计方案 (4)2.1方案选择 (4)2.2 设计任务 (5)2.3 本设计的方框图 (5)2.4 本设计的创新点 (5)2.5 本设计实现的软件 (5)3 系统的硬件设计 (6)3.1 单片机的选择与其性能分析 (6)3.1.1 单片机概述 (6)3.1.2 单片机STC89C52的介绍 (6)3.1.3 单片机最小系统的介绍 (8)3.2 74HC573简介 (10)3.3 点阵显示电路 (11)3.4 驱动电路 (13)4 软件设计 (15)4.1 软件系统分析 (15)4.1.1 模块细分 (15)4.1.2 编写程序 (15)4.2 系统主程序 (16)4.3 显示驱动程序 (17)5 仿真设计与结果分析 (18)5.1 仿真软件的简介 (18)5.1.1 仿真软件Proteus的简介 (18)5.1.2 keil uVision4编程开发工具的简介 (18)5.2 本系统的Proteus仿真设计 (23)5.3 创建源代码仿真文件 (25)5.4 仿真调试 (26)6 PCB的制作 (28)6.1 PCB简介 (28)6.2 PCB的发展历史 (28)6.3 原理图的设计 (29)6.4 制作PCB (29)6.5 焊接PCB板 (32)7 组装与调试 (34)7.1 电路组装 (34)7.2 硬件调试 (34)7.3 单片机程序烧录 (35)结论 (37)参考文献 (38)附录A：源程序代码 (39)附录B：实物演示 (46)附录C：仿真图 (47)附录D：电路原理图 (48)致谢............................................................................................................ 错误！未定义书签。
基于51单片机控制的16×16点阵显示C程序设计作者：付文莉谭琼来源：《读书文摘（下半月）》2018年第02期摘要：LED汉字显示屏到处可见，被广泛应用于各种公共场合，如公交车报站器，广告屏以及公告牌等。
本文详细介绍了采用C语言实现16X16点阵屏的控制方法。
关键词：单片机；C语言；16X16点阵单片机，又名单片微型计算机，主要由中央处理器（CPU）、存储器（RAM，ROM）、输入/输出端口（I/O口），定時器系统等组成。
而利用C语言程序设计控制的16X16点阵屏则更凸显出了单片机控制的便捷性和可操作性。
1 16X16点阵屏控制电路由于16X16点阵屏有16根行线和16根列线，在控制的时候，就需要单片机的32个I/O 口，为了节约单片机的端口，本次控制利用芯片74HC154芯片来实现。
74HC154芯片是4-16线译码器，该译码器可以将4个引脚扩展为16个引脚来使用，E1和E2引脚必须同为低电平时才能工作，其连接电路如图1所示。
2 16X16点阵屏C程序设计在字模软件中，每一个字都是由16行16列的点阵组成的，即国标汉子库中的每一个字均由256个点来表示，我们可以把每个点理解为一个像素，把每一个字的字形理解为一副图像。
由于单片机的总线为8位，所以在显示时，我采用74HC154输出的低电平扫描行，用单片机的8位端口分别控制左半屏和右半屏。
#include //包含头文件#define uint unsigned int#define uchar unsigned char#define hang P1 //定义行扫描#define lieg P3 //定义列的高八位数据#define lied P2 //定义列的低八位数据void delay（uint）； //定义延时函数uchar code tab0[]={0，1，2，3，4，5，6，7，8，9，10，11，12，13，14，15}； //定义行扫描数据uchar code tab1[]={/*-- 文字：校 --*//*-- 宋体12；此字体下对应的点阵为：宽x高=16x16 --*/0x10，0x40，0x10，0x20，0x10，0x20，0x11，0xFE，0xFC，0x00，0x10，0x88，0x31，0x04，0x3A，0x02，0x54，0x88，0x50，0x88，0x90，0x50，0x10，0x50，0x10，0x20，0x10，0x50，0x10，0x88，0x13，0x06}；void main（） //主函数{uchar i；while（1）{for（i=0；i{hang=tab0[i]； //扫描行lieg=tab1[2*i]； //送左半屏数据lied=tab1[2*i+1]； //送右半屏数据delay（1）； //每行延时}}}void delay（uint x） //延时函数延时x X 0.5ms{uint i，j；for（i=0；ifor（j=0；j}运行上述程序，在Proteus仿真中，我们看到了显示的结果如图2所示。

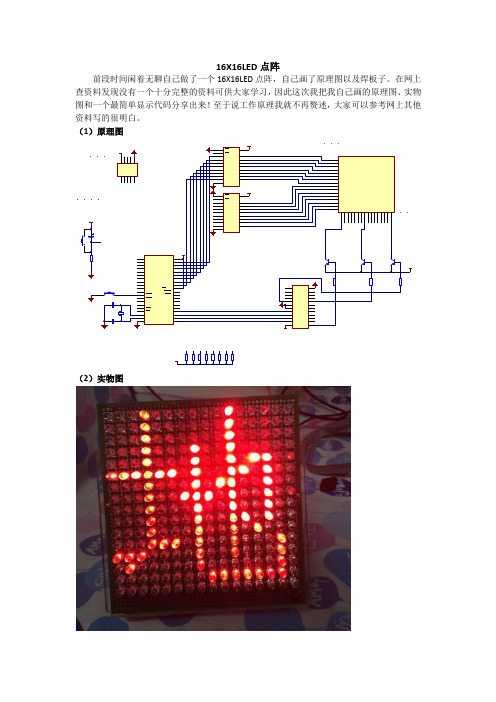

16X16LED 点阵前段时间闲着无聊自己做了一个 16X16LED 点阵，自己画了原理图以及焊板子。
在网上 查资料发现没有一个十分完整的资料可供大家学习， 因此这次我把我自己画的原理图、 实物 图和一个最简单显示代码分享出来！ 至于说工作原理我就不再赘述， 大家可以参考网上其他 资料写的很明白。
（1）原理图列 信 号 点 下 载 口 阵 复 位 电 路行信（2）实物图号（3）代码（最简单的静态显示） #include<reg51.h> #define uchar unsigned char #define uint unsigned int #define scan P2 uchar lie[]={ 0xFF,0xFF,0xEF,0xFF,0x6F,0xC0,0x6F,0xEF, 0x00,0xEF,0x6F,0xEF,0x6F,0x40,0xEF,0xBF, 0xFF,0xCF,0x01,0xF0,0xDD,0xFD,0xDD,0xBD, 0xDD,0x7D,0x01,0x80,0xFF,0xFF,0xFF,0xFF}; uchar l,i; sbit H=P3^0; sbit L=P3^1; void delay(uint z); main() { while(1) { H=0; L=0;scan=0; for(i=0;i<16;i++) { P0=lie[2*i]; H=1; for(l=0;l<5;l++); H=0; P0=lie[2*i+1]; L=1; for(l=0;l<5;l++); L=0; delay(1); P0=0xff; H=1; for(l=0;l<5;l++); H=0; P0=0xff; L=1; for(l=0;l<5;l++); L=0; scan++; } } } void delay(uint z) { uint x,y; for(x=0;x<z;x++) for(y=0;y<80;y++); } /*显示信号*//*消影*/ /*下一个扫描信号*/。
51单片机驱动16×16LED点阵显示动画汉字汇编程序电路图就不贴出来了16×16LED点阵的典型接法。
这里提供一个完整的AT89S51单片机驱动驱动led点阵显示具有动画效果的汉字的汇编程序列子.ORG 0000HST: MOV A,#0FFH ;初始化MOV P1,AMOV P2,AMOV P3,AMOV P0,ACLR AMOV R0,#50H ;显示缓存清0MOV R1,#20H ;控制清0的次数ST0: MOV @R0,AINC R0DJNZ R1,ST0;正文显示CHINESE: MOV DPTR,#TAB1 ;查表指针指向TAB1LCALL HZ;结束动画SCREE:MOV DPTR,#TAB2;查表指针指向TAB2ACALL DDMOV DPTR,#TAB3;查表指针指向TAB3ACALL DDMOV DPTR,#TAB4;查表指针指向TAB4ACALL DDLJMP CHINESE;显示8幅画面子程序,SCREE专用,用字模软件字要倒置（表必须深256字节）DD: MOV B,#00HMOV R0,#08H ;显示8幅画面AJMP CCCC0: MOV A,BADD A,#20H ;指向下一幅画面MOV B,ACC: MOV R7,#08H ;画面停留时间MOV R3,BMOV 37H,R0LCALL ENTERDIS00: LCALL DISPLAYDJNZ R7,DIS00MOV R0,37HDJNZ R0,CC0RET;汉字上移子程序，可显示8个汉字，（表必须深256字节）HZ: MOV R3,#00H ;查表偏移量MOV R5,#81H ;查表128次MOVBACK: MOV R4,#10H ;使显示完一个汉字MOVBACK0: MOV R7,#02H ;一桢画面显示时间MOV R0,#6DH ;低8位R0指向显示缓存倒数第3个字节，以备与最后1个字节交换MOV R1,#6CH ;高8位R1指向显示缓存倒数第4个字节，以备与倒数第2个字节交换MOV R2,#10H ;内存后移的次数DJNZ R5,MOVBACK1RET ;显示完该表，返回MOVBACK1: MOV A,@R0 ;低8位被后移的内存单元数据暂存入AINC R0 ;后移两字节INC R0MOV @R0,A ;放入要移的低8位数据MOV A,R0 ;R0指向下一个要后移的内存单元SUBB A,#04HMOV R0,AMOV A,@R1 ;高8位被后移的内存单元数据暂存入A INC R1 ;后移两字节INC R1MOV @R1,A ;放入要移高8位的数据MOV A,R1 ;R1指向下一个要后移的内存单元SUBB A,#04HMOV R1,A ;R1指向下一个要后移的内存单元DJNZ R2,MOVBACK1 ;显示缓存数据依次后移MOV A,R3 ;从表TAB1读入要移进50H,51H的数据MOVC A,@A+DPTR;先给50H读数据MOV 50H,AMOV A,R3 ;指向下一字节INC AMOV R3,AMOVC A,@A+DPTR;再给51H读数据MOV 51H,AMOV A,R3 ;指向下一字节INC AMOV R3,AMOV 30H,R3 ;保护数据MOV 31H,R4MOV 32H,R5DISMOV: LCALL DISPLAY ;显示当前数据DJNZ R7,DISMOVMOV R3,30HMOV R4,31HMOV R5,32HDJNZ R4,MOVBACK0MOV 30H,R3 ;保护数据MOV 32H,R5MOV R7,#24H ;显示当前数据延时DISMOV0: LCALL DISPLAYDJNZ R7,DISMOV0MOV R3,30HMOV R5,32HLJMP MOVBACK;放进一幅显示数据到显示缓存子程序，要先设好指针DPTR和R 3,影响R1,R2,R3ENTER: MOV R1,#50H ;从50H单元起把表存入MOV R2,#20H ;查表次数MOV A,R3CLLOOP_: MOVC A,@A+DPTR ;查表MOV @R1,A ;将表放进5X,6X单元INC R1 ;R1指向下一个地址空间MOV A,R3 ;查表指针后移INC AMOV R3,A ;将指针修改结果存入R3DJNZ R2,CLLOOP_;没查完转CLLOOP_RET;15MS,显示子程序,一桢32个字节,影响A,R0,R1,R3,R4,R5,R6;;单片机网提供汉字取模工具，可显示任意汉字DISPLAY: MOV A,#0FFHMOV P0,AMOV P1,AMOV P2,AMOV P3,ASETB CMOV R6,#7FH ;赋扫描字初值,左移后初值为0FEH MOV R5,#00H ;列扫描低8位控制MOV R0,#50H ;行的高8(p1)位要显示的数据起始地址MOV R1,#10H ;扫描次数DISLOOP: MOV A,@R0 ;从内存读数据MOV P2,#0FFH ;装入数据时不显示任何东西MOV P3,#0FFHCPL A ;数据取反以适合显示MOV P1,A ;送入行的高8(p1)位要显示的数据INC R0 ;修改R0指向低8位要显示的数据MOV A,@R0 ;读低8位要显示的数据CPL A ;数据取反以适合显示MOV P0,A ;送入行的低8(p0)位要显示的数据INC R0 ;R0指向下一个高8(p0)位要显示的数据LCALL NEXT ;调用列扫描程序LCALL DELAY1MS ;显示延时DJNZ R1,DISLOOP;一桢显示完返回MOV P3,#0FFH ;全灭RET;列扫描子程序DISLOOP专用NEXT: JNC NEXT1 ;C=0转扫描高8(p3)位行MOV A,R6 ;修改扫描字RL AMOV R6,AINC R5CJNE R5,#09H,NEXT0 ;R6=#0FEH时C=0AJMP NEXT1BACK: RETNEXT0: MOV P2,R6 ;扫描低8(p2)位行AJMP BACKNEXT1: MOV P2,#0FFHMOV P3,R6 ;扫描高8(p3)位行MOV A,R6 ;修改扫描字RL AMOV R6,AAJMP BACK;延时1MS子程序DELAY1MS: MOV R3,#10D0: MOV R4,#50D1: DJNZ R4,D1DJNZ R3,D0RETTAB1:DB 01FH,0F8H,001H,000H,07FH,0FEH,041H,004H,01DH,070 H,001H,000H,01DH,070H,000H,000HDB 01FH,0F0H,011H,010H,01FH,0F0H,011H,010H,01FH,0F2 H,001H,002H,001H,002H,000H,0FEH;電DB 000H,000H,03FH,0F0H,000H,020H,000H,040H,000H,080 H,001H,000H,001H,000H,001H,004HDB 0FFH,0FEH,001H,000H,001H,000H,001H,000H,001H,000 H,001H,000H,005H,000H,002H,000H;子DB 008H,000H,008H,0FCH,07EH,084H,008H,084H,0FFH,094 H,041H,088H,022H,080H,014H,0FEHDB 07EH,0A4H,008H,0A4H,008H,098H,0FFH,098H,008H,0A4 H,008H,0A6H,008H,0C4H,008H,080H;報DB 000H,000H,000H,010H,03FH,0F8H,000H,000H,000H,000 H,000H,000H,000H,000H,000H,000HDB 000H,000H,000H,000H,000H,000H,000H,004H,07FH,0FE H,000H,000H,000H,000H,000H,000H;二DB 01FH,0F8H,001H,000H,07FH,0FEH,041H,004H,01DH,070 H,001H,000H,01DH,070H,002H,080HDB 004H,060H,01AH,01EH,0E1H,008H,01FH,0E0H,000H,040 H,002H,080H,001H,000H,001H,000H;零DB 01FH,0F8H,001H,000H,07FH,0FEH,041H,004H,01DH,070 H,001H,000H,01DH,070H,002H,080HDB 004H,060H,01AH,01EH,0E1H,008H,01FH,0E0H,000H,040 H,002H,080H,001H,000H,001H,000H;零DB 004H,000H,003H,000H,001H,080H,001H,000H,0FFH,0FE H,000H,000H,000H,000H,004H,080HDB 006H,040H,004H,020H,008H,010H,008H,018H,010H,00C H,020H,00CH,040H,008H,000H,000H;六DB 000H,000H,000H,000H,000H,000H,000H,000H,000H,000 H,000H,000H,000H,000H,000H,000HDB 000H,000H,000H,000H,000H,000H,000H,000H,000H,000 H,000H,000H,000H,000H,000H,000H;(空);结束动画;-- 水纹 -- ** 宋体, 12 **; 当前所选字体下一个汉字对应的点阵为: 宽度x高度=128x16, 调整后为: 128x16TAB2:DB 000H,000H,000H,000H,000H,000H,000H,000H,000 H,000H,000H,000H,000H,000H,001H,080HDB 001H,080H,000H,000H,000H,000H,000H,000H,000H,000 H,000H,000H,000H,000H,000H,000HDB 000H,000H,000H,000H,000H,000H,000H,000H,000H,000 H,000H,000H,001H,080H,003H,0C0HDB 003H,0C0H,001H,080H,000H,000H,000H,000H,000H,000H,000H,000H,000H,000H,000H,000HDB 000H,000H,000H,000H,000H,000H,000H,000H,001H,080 H,002H,040H,004H,020H,008H,010HDB 008H,010H,004H,020H,002H,040H,001H,080H,000H,000 H,000H,000H,000H,000H,000H,000HDB 000H,000H,001H,0C0H,006H,030H,008H,008H,008H,008 H,010H,004H,020H,002H,020H,002HDB 020H,002H,010H,004H,008H,008H,008H,008H,006H,030 H,001H,0C0H,000H,000H,000H,000HDB 003H,0C0H,00CH,030H,010H,008H,010H,008H,060H,006 H,040H,002H,080H,001H,080H,001HDB 080H,001H,080H,001H,040H,002H,060H,006H,010H,008 H,010H,008H,00CH,030H,003H,0C0HDB 000H,000H,038H,01CH,046H,062H,081H,081H,080H,001 H,040H,002H,040H,002H,020H,004HDB 020H,004H,040H,002H,040H,002H,080H,001H,081H,081 H,046H,062H,038H,01CH,000H,000HDB 0C0H,003H,0A0H,005H,058H,01EH,024H,024H,024H,024 H,01EH,078H,005H,0A0H,002H,040HDB 002H,040H,005H,0A0H,01AH,078H,024H,024H,024H,024 H,058H,01AH,0A0H,005H,0C0H,003HDB 000H,000H,0C0H,003H,0B0H,00DH,088H,011H,044H,022 H,025H,0A4H,012H,048H,00DH,0B0HDB 00DH,0B0H,012H,048H,025H,0A4H,044H,022H,088H,011 H,0B0H,00DH,0C0H,003H,000H,000H;--福-- ** 宋体, 12 **; 当前所选字体下一个汉字对应的点阵为: 宽度x高度=16x16, 调整后为: 16x16TAB3:DB 0AAH,055H,055H,0AAH,0AAH,055H,055H,0AAH,0A AH,055H,055H,0AAH,0AAH,055H,055H,0AAHDB 055H,0AAH,0AAH,055H,055H,0AAH,0AAH,055H,055H,0 AAH,0AAH,055H,055H,0AAH,0AAH,055HDB 0AAH,055H,055H,0AAH,0AAH,055H,055H,0AAH,0AAH,0 55H,054H,02AH,0A8H,015H,050H,00AHDB 050H,00AH,0A8H,015H,054H,02AH,0AAH,055H,055H,0A AH,0AAH,055H,055H,0AAH,0AAH,055HDB 0AAH,055H,054H,02AH,0A8H,015H,050H,00AH,0A0H,00 5H,040H,002H,080H,001H,000H,000HDB 000H,000H,080H,001H,040H,002H,0A0H,005H,050H,00A H,0A8H,015H,054H,02AH,0AAH,055HDB 0A0H,005H,040H,002H,091H,0F9H,000H,000H,074H,0F0 H,019H,008H,031H,008H,058H,0F0HDB 014H,000H,011H,0F8H,012H,044H,013H,0FCH,012H,044 H,091H,0F9H,040H,002H,0A0H,005HDB 020H,000H,013H,0FEH,010H,000H,0FDH,0FCH,005H,004 H,009H,004H,011H,0FCH,030H,000HDB 05BH,0FEH,096H,022H,012H,022H,013H,0FEH,012H,022 H,012H,022H,013H,0FEH,012H,002HDB 000H,004H,07FH,0C8H,000H,008H,03FH,0BFH,020H,0A0 H,020H,090H,03FH,088H,000H,00CHDB 07FH,0DAH,044H,069H,044H,048H,07FH,0C8H,044H,048 H,044H,048H,07FH,0C8H,040H,048HDB 010H,040H,010H,080H,091H,000H,073H,0FFH,014H,080 H,018H,040H,040H,0FFH,05EH,092HDB 052H,092H,052H,092H,052H,0FEH,052H,092H,052H,092 H,05EH,092H,040H,0FFH,000H,000HDB 012H,002H,013H,0FEH,012H,022H,012H,022H,013H,0FE H,012H,022H,096H,022H,05BH,0FEHDB 030H,000H,011H,0FCH,009H,004H,005H,004H,0FDH,0FC H,010H,000H,013H,0FEH,020H,000HTAB4:DB 0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH, 0F8H,0FFH,0F8H,0FFH,0C0H,0FFH,0C0HDB 0FEH,000H,0FEH,000H,0F0H,000H,0F0H,007H,0B0H,002 H,0C8H,002H,048H,006H,030H,002H;STEP1DB 0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0F8H, 0FFH,0F8H,0FFH,0C0H,0FFH,0C0HDB 0FEH,000H,0FEH,000H,0F6H,000H,0F9H,007H,089H,002 H,086H,001H,000H,005H,000H,002H;STEP2DB 0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0F8H, 0FFH,0F8H,0FFH,0C0H,0FFH,0C0HDB 0FEH,0C0H,0FFH,020H,0F1H,020H,0F0H,0C7H,080H,001 H,080H,007H,000H,001H,000H,007H;STEP3DB 0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0F8H, 0FFH,0F8H,0FFH,0D8H,0FFH,0E4HDB 0FEH,024H,0FEH,018H,0F0H,000H,0F0H,001H,080H,001 H,080H,007H,000H,005H,000H,005H;STEP4DB 0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FBH, 0FFH,0FCH,0FFH,0C4H,0FFH,0C3HDB 0FEH,000H,0FEH,000H,0F0H,000H,0F0H,007H,080H,001 H,080H,007H,000H,004H,000H,007H;STEP5DB 0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH, 000H,000H,000H,000H,000H,000HDB 000H,000H,000H,000H,000H,000H,0FFH,0FFH,0FFH,0FFH, 0FFH,0FFH,0FFH,0FFH,0FFH,0FFHDB 0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH, 0FFH,0FFH,0FFH,0FFH,0FFH,0FFHDB 0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH,0FFH, 0FFH,0FFH,0FFH,0FFH,0FFH,0FFHDB 000H,000H,0F4H,058H,084H,0D4H,085H,052H,0F5H,052 H,085H,052H,086H,054H,0F4H,058HDB 000H,000H,022H,05EH,022H,050H,022H,050H,023H,0DE H,022H,050H,022H,050H,0FAH,05EHEND。
/*16*16点阵屏的显示*/#include <reg51.h>#include <intrins.h>#define DA TAOUT P2 //指定P2口做为输出sbit DA TA=DA TAOUT^0; //列数据输出位sbit SCL=DA TAOUT^1;//列扫描时钟位sbit SCLT=DA TAOUT^2; //列数据锁存位sbit AB=DA TAOUT^4; //行数据输出位sbit SCK=DA TAOUT^5; //行扫描时钟位unsigned char lhj[32];//32字节RAM做为16*16点阵屏显示缓存void display();//做为点阵扫描函数，将显示缓存的数据输出到点阵屏void displayS(unsigned int timer);//指定时间扫描显示code unsigned char hua[32]={//华0x04,0x40,0x04,0x48,0x08,0x58,0x08,0x60,0x18,0x0C0,0x29,0x40,0x4A,0x44,0x08,0x44,0x09,0x3C,0x01,0x00,0x0FF,0x0FE,0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00};code unsigned char bei[32]={//北0x04,0x80,0x04,0x80,0x04,0x88,0x04,0x98,0x04,0x0A0,0x7C,0x0C0,0x04,0x80,0x04,0x80,0x04,0x80,0x04,0x80,0x04,0x80,0x04,0x80,0x1C,0x82,0x0E4,0x82,0x44,0x7E,0x00,0x00,};code unsigned char shui[32]={//水0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x08,0x01,0x18,0x7D,0x20,0x05,0x0C0,0x05,0x80,0x09,0x40,0x09,0x20,0x11,0x10,0x21,0x0E,0x41,0x04,0x81,0x00,0x05,0x00,0x02,0x00,};code unsigned char li[32]={//利0x01,0x04,0x07,0x84,0x7C,0x04,0x04,0x24,0x04,0x24,0x05,0x24,0x0FF,0x0A4,0x0C,0x24,0x0E,0x24,0x15,0x0A4,0x14,0x0A4,0x24,0x24,0x44,0x04,0x04,0x04,0x04,0x14,0x04,0x08,};code unsigned char dian[32]={//电0x42,0x10,0x42,0x10,0x7F,0x0F0,0x42,0x10,0x42,0x10,0x7F,0x0F0,0x42,0x10,0x02,0x00,0x02,0x04,0x02,0x04,0x01,0x0FC,0x00,0x00,};code unsigned char xue[32]={//学0x22,0x08,0x11,0x08,0x11,0x10,0x00,0x20,0x7F,0x0FE,0x40,0x02,0x80,0x04,0x1F,0x0E0,0x00,0x40,0x01,0x84,0x0FF,0x0FE,0x01,0x00,0x01,0x00,0x01,0x00,0x05,0x00,0x02,0x00,};code unsigned char yuan[32]={//院0x00,0x80,0x78,0x40,0x4F,0x0FE,0x54,0x02,0x58,0x14,0x63,0x0F8,0x50,0x00,0x48,0x08,0x4F,0x0FC,0x48,0x0A0,0x68,0x0A0,0x50,0x0A0, 0x41,0x22,0x41,0x22,0x42,0x1E,0x4C,0x00,};code unsigned char er[32]={//二0x00,0x00,0x00,0x00,0x00,0x10,0x3F,0x0F8,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x04,0x0FF,0x0FE,0x00,0x00,0x00,0x00,0x00,0x00,};code unsigned char ling[32]={//零0x1F,0x0F0,0x01,0x00,0x7F,0x0FE,0x41,0x02,0x9D,0x74,0x01,0x00,0x1D,0x70,0x02,0x80,0x0C,0x60,0x32,0x18,0x0C1,0x06,0x0F,0x0E0,0x00,0x40,0x02,0x80,0x01,0x00,0x00,0x80,};code unsigned char ba[32]={//八0x00,0x00,0x00,0x40,0x04,0x40,0x04,0x40,0x04,0x40,0x04,0x40,0x04,0x40,0x04,0x40,0x08,0x20,0x08,0x20,0x08,0x20,0x10,0x10,0x10,0x08,0x20,0x0E,0x40,0x04,0x00,0x00,};code unsigned char ji[32]={//级0x10,0x08,0x17,0x0FC,0x21,0x08,0x21,0x08,0x49,0x10,0x0F9,0x10,0x11,0x3C,0x21,0x84,0x41,0x88,0x0F9,0x48,0x02,0x50,0x02,0x20,0x1A,0x50,0x0E4,0x88,0x49,0x0E,0x02,0x04,};code unsigned char yi[32]={//一0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,};code unsigned char ban[32]={//班0x01,0x00,0x09,0x04,0x0FD,0x7E,0x21,0x10,0x25,0x10,0x25,0x10,0x25,0x10,0x0F5,0x7C,0x25,0x10,0x29,0x10,0x21,0x10,0x22,0x10,0x3A,0x10,0x0E2,0x14,0x44,0x0FE,0x08,0x00,};code unsigned char hou[32]={//侯0x08,0x10,0x0B,0x0F8,0x08,0x10,0x10,0x10,0x17,0x0FC,0x32,0x00,0x52,0x08,0x93,0x0FC, 0x14,0x40,0x10,0x44,0x1F,0x0FE,0x10,0x40,0x10,0x0A0,0x10,0x90,0x11,0x0E,0x16,0x04,};code unsigned char yu[32]={//玉0x00,0x08,0x7F,0x0FC,0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x10,0x3F,0x0F8,0x01,0x00,0x01,0x00,0x01,0x40,0x01,0x30,0x01,0x10,0x01,0x04,0x0FF,0x0FE,0x00,0x00,};code unsigned char lon[32]={//龙0x02,0x00,0x02,0x40,0x02,0x20,0x02,0x04,0x0FF,0x0FE,0x02,0x80,0x02,0x88,0x04,0x88, 0x04,0x90,0x04,0x0A0,0x08,0x0C0,0x08,0x82, 0x11,0x82,0x16,0x82,0x20,0x7E,0x40,0x00,};code unsigned char LY[32]={//图案数据0x00,0x00,0x30,0x00,0x30,0x20,0x30,0x30,0x30,0x18,0x30,0x0C,0x30,0x06,0x3F,0x7F,0x3F,0x7F,0x00,0x06,0x00,0x0C,0x00,0x18,0x00,0x30,0x00,0x20,0x00,0x00,0x00,0x00};code unsigned char kong[32]={//清零0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00};void main(void) //主入口函数{unsigned char i=0,j=0;while(1){for(i=0;i<32;i++)lhj[i]=LY[i];//将图案数据复制到显示缓存displayS(2); //显示图案约2秒for(i=0;i<32;i++)lhj[i]=hua[i];//将"华"字数据复制到显示缓存displayS(2); //显示约2秒for(i=0;i<32;i++)lhj[i]=bei[i];//将"北"字数据复制到显示缓存displayS(2); //显示约2秒for(i=0;i<32;i++)lhj[i]=shui[i];//将"水"字数据复制到显示缓存displayS(2); //显示约2秒for(i=0;i<32;i++)lhj[i]=li[i];//将"利"字数据复制到显示缓存displayS(2); //显示约2秒for(i=0;i<32;i++)lhj[i]=shui[i];//将"水"字数据复制到显示缓存displayS(2); //显示约2秒for(i=0;i<32;i++)lhj[i]=dian[i];//将"电"字数据复制到显示缓存displayS(2); //显示约2秒for(i=0;i<32;i++)lhj[i]=xue[i];//将"学"字数据复制到显示缓存displayS(2); //显示约2秒for(i=0;i<32;i++)lhj[i]=yuan[i];//将"院"字数据复制到显示缓存displayS(2); //显示约2秒for(i=0;i<32;i++)lhj[i]=er[i];//将"二"字数据复制到显示缓存displayS(2); //显示约2秒for(i=0;i<32;i++)lhj[i]=ling[i];//将"零"字数据复制到显示缓存displayS(2); //显示约2秒for(i=0;i<32;i++)lhj[i]=kong[i];//将清零数据复制到显示缓存displayS(1); //显示约1秒for(i=0;i<32;i++)lhj[i]=ling[i];//将"零"字数据复制到显示缓存displayS(2); //显示约2秒for(i=0;i<32;i++)lhj[i]=ba[i];//将"八"字数据复制到显示缓存displayS(2); //显示约2秒for(i=0;i<32;i++)lhj[i]=ji[i];//将"级"字数据复制到显示缓存displayS(2); //显示约2秒for(i=0;i<32;i++)lhj[i]=yi[i];//将"一"字数据复制到显示缓存displayS(2); //显示约2秒for(i=0;i<32;i++)lhj[i]=kong[i];//将清零数据复制到显示缓存displayS(1); //显示约1秒for(i=0;i<32;i++)lhj[i]=yi[i];//将"一"字数据复制到显示缓存displayS(2); //显示约2秒for(i=0;i<32;i++)lhj[i]=kong[i];//将清零数据复制到显示缓存displayS(1); //显示约1秒for(i=0;i<32;i++)lhj[i]=yi[i];//将"一"字数据复制到显示缓存displayS(2); //显示约2秒for(i=0;i<32;i++)lhj[i]=ban[i];//将"班"字数据复制到显示缓存displayS(2); //显示约2秒for(i=0;i<32;i++)lhj[i]=hou[i];//将"侯"字数据复制到显示缓存displayS(2); //显示约2秒for(i=0;i<32;i++)lhj[i]=yu[i];//将"玉"字数据复制到显示缓存displayS(2); //显示约2秒for(i=0;i<32;i++)lhj[i]=lon[i];//将"龙"字数据复制到显示缓存displayS(2); //显示约2秒}}void displayS(unsigned int timer) //指定时间扫描显示{unsigned char i;while(timer--){ //当timer=1时，大约1秒时间i=130;while(i--)display();}}void display()//显示{unsigned char i,ia,j,tmp; //定义变量DA TAOUT=0XFF; //置位高电平做准备AB=0; //将行数据位清0，准备移位for(i=0;i<16;i++){ //循环输出16行数据SCK=0; //为行移位做准备SCLT=0; //为列锁存做准备for(ia=2;ia>0;){ //每行16个点，循环位移两个字节ia--; //循环两次tmp=~lhj[i*2+ia]; //读取点阵数据做输出，这里用到ia目的是先读取点阵数据的第二位字节，因一行16个点由两个字节组成，//电路中的移位寄存器最后一位对应最后一列，所以要先输出一行中的第二个字节数据for(j=0;j<8;j++){ //循环两次，每次移一个字节，SCL=0; //为列移位做准备DA TA=tmp&0x01; //将数据低位做输出，由电路图可知，移位寄存器的最后一位对应最后一列，因此先移最后一位tmp>>=1; //将数据缓冲右移一位，为下次输出做准备SCL=1; //将DA TA上的数据移入寄存器} //移入单字节结束} //移入两个字节结束DA TAOUT|=0X24; //此句可以用以下两句来理解，如果不将两句合为一句，将出现拖影现像//SCK=1; //SCK拉高，行数据移位，相应行拉低，三极管导通输出电量到相应行点阵管阳极（共阳）//SCLT=1; //SCLT拉高，将数据锁存输出到相应列的点阵发光管显示，显示一行后将保持到下一行显示开始AB=1; //行数据位只在第一行时为0，其它时候都为1，当将这个0移入寄存器后，从第一位开始一直移位最后一位，//移位的过程，AB就必需是1，这是因为不能同时有两个及两个以上0的出现，否则显示出乱}j=64;while(j--); //每一行的显示，保持两个字节的移位时间，因此，最后一行的显示，也要加入保持时间，补尝显示的亮度SCK=0; //SCK=1; //将最后一行数据移出}。
南华大学《单片机》设计报告16×16点阵显示屏的设计姓名：王佳杰学号：20114400218 专业班级：通信1102班指导老师：朱卫华所在学院：电气工程学院2014年6月15 日摘要本设计使用简单单片机AT98C52作为主控制模块，利用简单的外围电路来驱动16×16的点阵LED显示屏。
在本设计中主要用两个74HC595来驱动16×16点阵显示屏的列，用一个74HC154来驱动16×16点阵显示屏的行，可以最终实现字符的上下左右移动。
也就是说，硬件电路大致上可以分成单片机系统及外围电路、列驱动电路和行驱动电路三部分。
从而可以实现一个室内用的16×16点阵LED图文显示屏，在目测条件下LED显示屏各点亮度均匀、充足，可显示图形和文字，显示图形或文字应稳定、清晰无串扰，图形或文字显示有静止、移入移出等显示方式。
最后，利用烧录器可以很方便的实现单片机与PC机等外围存储设备的数据传输，并能利用软件方便的进行显示内容的多样变化，另一方面，LED 点阵显示屏作为一种新兴的显示器件,是由多个独立的LED发光二极管封装而成。
LED点阵显示屏可以显示数字或符号, 通常用来显示时间、速度、系统状态等。
文章给出了一种基于MCS-51单片机的16×16 点阵LED显示屏的设计方案。
包括系统具体的硬件设计方案,软件流程图和部分C语言程序等方面。
在负载范围内, 只需通过简单的级联就可以对显示屏进行扩展,是一种成本低廉的图文显示方案。
目录摘要 (2)1 概述 (4)1.1LED及LED显示屏 (4)1.2功能要求 (4)1.3方案论证 (4)1.4LED点阵的选取 (5)1.5LED点阵引脚说明 (6)1.6LED点阵拼接方式 (6)2 系统总体方案及硬件设计 (7)2.1显示屏总体设计方案 (7)2.2列驱动电路 (7)2.2.174HC595引脚图 (7)2.2.274HC595管脚说明 (7)2.2.374HC595在电路中的连接 (7)2.3行驱动电路 (9)2.3.174HC154概述 (9)2.3.274HC154引脚图 (10)2.3.374HC154管脚说明 (10)2.3.474HC154在电路中的连接 (10)2.4点阵恒流驱动电路 (11)2.5单片机系统及外围电路 (11)3 软件设计 (12)3.1显示驱动程序 (12)3.2系统主程序 (13)4 PROTEUS软件仿真 (14)4.1P ROTEUS软件简介 (14)4.1 PROTEUS仿真过程 (15)4.3 PROTEUS仿真效果图 (15)5 课程设计体会 (16)参考文献 (17)附1 源程序代码 (18)附2 系统原理图 (27)附3 实物图 (28)1 概述1.1 LED及LED显示屏LED显示屏显示画面色彩鲜艳，立体感强，静如油画，动如电影，广泛应用于车站、码头、机场、商场、医院、宾馆、银行、证券市场、建筑市场、拍卖行、工业企业管理和其它公共场所。
