回弹法检测混凝土抗压强度 培训资料.
- 格式:doc
- 大小:1.98 MB
- 文档页数:9
回弹法检测混凝土的强度一、实验目的1. 使学生了解回弹仪的基本构造、基本性能、工作原理和使用方法。
2. 使学生掌握回弹法检测混凝土强度的基本步骤和方法。
3. 使学生熟悉和掌握回弹法检测混凝土抗压强度的技术规程,并能根据实验结果分析计算出混凝土的抗压强度。

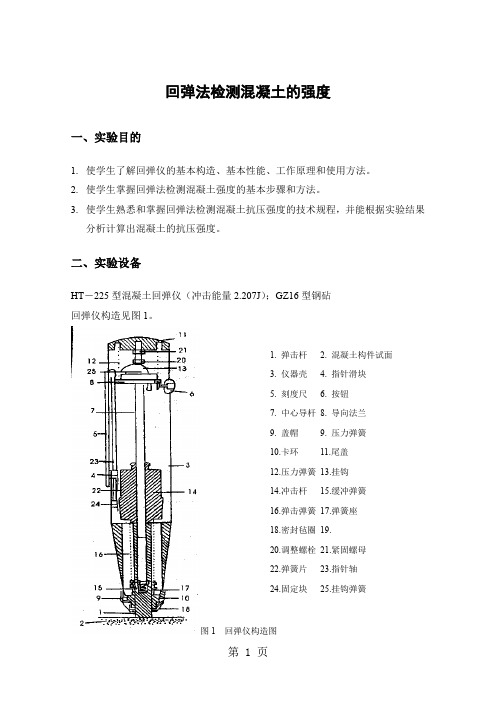

二、实验设备HT -225型混凝土回弹仪(冲击能量2.207J );GZ16型钢砧 回弹仪构造见图1。
图1 回弹仪构造图1. 弹击杆2. 混凝土构件试面3. 仪器壳4. 指针滑块5. 刻度尺6. 按钮7. 中心导杆8. 导向法兰9. 盖帽 9. 压力弹簧 10.卡环 11.尾盖 12.压力弹簧 13.挂钩 14.冲击杆 15.缓冲弹簧 16.弹击弹簧 17.弹簧座 18.密封毡圈 19. 20.调整螺栓 21.紧固螺母 22.弹簧片 23.指针轴 24.固定块 25.挂钩弹簧三、实验原理及方法回弹仪法是利用混凝土的强度与表面硬度间存在的相关关系,用检测混凝土表面硬度的方法来间接检验或推定混凝土强度。
回弹法是回弹仪内拉簧驱动的重锤,以一定的弹性势能,通过混凝土表面,使局部混凝土发生变形并吸受一部份弹性势能,剩余的弹性势能则以动能的形式使重锤回弹并带动指针滑块,得到重锤回弹高度的回弹值,回弹值的大小与混凝土表面的弹、塑性质有关,其回弹值与表面硬度之间也存在相关关系,回弹值大说明表面硬度大、抗压强度愈高,反之愈低。
回弹法在实际应用中,一般是将混凝土抗压强度与回弹值间的对应关系,以表格的形式提供使用。
由于测试方向、水泥品种、养护条件、龄期、碳化深度等的不同,所测之回弹值均有所不同,应予以修正,然后再查相应的混凝土强度关系图表,求得所测之混凝土强度。
该法不能反映混凝土内部质量,是一种适用于普查混凝土强度的简便、快速的方法。
四、实验操作步骤主要测试步骤:1. 回弹仪率定回弹仪使用前应定期在洛式硬度为HRC60±2的钢砧上进行率定,率定的目的是为了保证回弹仪弹击动能的恒定。
回弹法测混凝土强度.回弹法测混凝土强度一、回弹法测混凝土强度的原理回弹法是测定混凝土表面硬度从而推定混凝土整体强度的力学用检测根据混凝土强度与表面硬度之间存在的相关关系,方法之一。
即采用定值动能混凝土表面硬度的方法间接检验或推定混凝土强度,其回跳值与表面硬度也存在着相关关的弹簧与钢锤冲击混凝土表面,建立混凝土强度与回跳值的相关关系—数因此通过试验的方法,系。
这就是回弹法并以此来确定混凝土的抗压强度,学模型或相关曲线,测混凝土强度的基本原理。
二、仪器的操作方法提高测试的准正确使用和操作回弹仪,可以较好地发挥其效能,确性。
因此仪器操作需要有一定的规程,在操作回弹仪的全过程中,都应注意持握回弹仪姿势,一手握住回弹仪中间部位起扶正的作用,另一手握压仪器的尾部对仪器施加压力同时也起辅助扶正作用。
慢推进用力均匀缓慢,扶正对准测试面。
回弹仪的操作要领是:快读数。
三、测试方法一般规定3.1 、结构或构件混凝土强度检测可采用下列两种方式:1 适用于单个结构或构件的检测。
(1)单个检测)批量检测适用于在相同的生产工艺条件下,2(混凝土强度等养护条件基本相同且龄期相近的结构或成型工艺、原材料、级相同、.且不得少30%构件。
批量检测时,抽检数量不得少于同批构件总数的个。
抽检构件时,应遵循随即抽取重点部位或有代表型的构件。
于10 2、每一结构或构件的测区符合些列规定:个对于某一方向尺寸小)每一结构或构件的测区数不应少于(110但不的构件,其测区数量可适当减少,于4.5m且另一方向小于0.3m 个。
应少于5,测区离构件端部或施工2m(2)相邻两测区的间距应最大不超过。
缝边缘的距离不大于0.5m且不小于0.2m测区应尽量选在使回弹仪处于水平方向检测混凝土的侧面。
(3)可使回弹仪处于非水平方向检测混凝土的浇当不能满足这一要求时,筑侧面、表面或底面。
测区宜选在构件的两个对称可测面上,也可选在一个可测面(4)必须布置测区并上且应分布均匀。
回弹法检测混凝土抗压强度一、回弹仪(一)技术要求1、测定回弹值的仪器,可采用示值系统为数字式或指针直读式的混凝土回弹仪。
2、回弹仪应具有产品合格证及计量检定证书,并应在回弹仪的明显位置上标注名称、型号、制造厂名(或商标)和出厂编号等。
3、回弹仪使用环境温度宜为-4℃~40℃。
(二)检定1、回弹仪检定周期为半年,当回弹仪具有下列情况之一时,应送法定计量检定机构依据现行国家计量检定规程《回弹仪》JJG817进行检定:(1)新回弹仪启用前;(2)超过检定有效期限;(3)数字式回弹仪数字显示的回弹值与指针直读示值相差大于1;(4)经保养后在钢砧上的率定值不合格;(5)遭受严重撞击或其他损害。
2、回弹仪的率定试验应符合下列规定:(1)率定试验应在室温为5℃~35℃的条件下进行;(2)钢砧表面应清洁、干燥,并应稳固地平放在刚度大的物体上;(3)测定回弹值时,应取连续向下弹击三次的稳定回弹平均值;(4)率定试验应分4个方向进行,且每个方向弹击前,弹击杆旋转角度宜为90°,分别弹击3次,每个方向的回弹平均值均应为80±2。
3、率定试验所用钢砧应每2年送法定计量检定机构检定或校准。
(三)保养1、回弹仪具有下列情况之一时,应进行保养:(1)弹击超过2000次;(2)在钢砧上的率定值不合格;(3)对检测值有怀疑。
2、回弹仪的保养应按下列步骤进行:(1)先将弹击锤脱钩,取出机芯,然后卸下弹击杆,取出里面的缓冲压簧,并取出弹击锤、弹击拉簧和拉簧座;(2)清洁机芯各零部件,并应重点清洗中心导杆、弹击锤和弹击杆的内孔和冲击面。
清洗后应在中心导杆上薄薄涂抹钟表油,其它零部件均不得抹油;(3)卸下刻度尺,并应检查指针,其摩擦力应为0.5N~0.8N,然后清理机壳内壁。
(4)对于数字式回弹仪,还应按产品要求的维护程序进行维护;(5)保养时不得旋转尾盖上已定位紧固的调零螺丝,并且不得自制或更换零部件;3、回弹仪使用完毕后,应使弹击杆伸出机壳,清除弹击杆、杆前端球面、刻度尺表面和外壳上的污垢、尘土。
回弹仪学习报告书学习内容:专业班级:姓名:学号:学习时间:报告时间:一、回弹法测定:回弹值和碳化深度2、钻芯法:芯样抗压强度三、结构或构件混凝土强度检测资料1 工程名称及设计施工监理(或监督)和建设单位名称2 结构或构件名称外形尺寸数量及混凝土强度等级3 水泥品种强度等级安定性厂名砂石种类粒径外加剂或掺合料品种掺量混凝土配合比等4 施工时材料计量情况模板浇筑养护情况及成型日期等5 必要的设计图纸和施工记录6 检测原因3、中文词条名:混凝土的养护英文词条名:1对于在施工现场集中养护的混凝土,应根据施工对象、环境、水泥品种、外加剂以及对混凝土性能的要求,提出具体的养护方案,并应严格执行规定的养护制度。
2一般混凝土浇筑完成后,应在收浆后尽快予以覆盖和洒水养护。
对干硬性混凝土、炎热天气浇筑的混凝土以及桥面等大面积裸露的混凝土,有条件的可在浇筑完成后立即加设棚罩,待收浆后再予以覆盖和洒水养生。
覆盖时不得损伤或污染混凝土的表面。
混凝土面有模板覆盖时,应在养护期间经常使模板保持湿润。
3当气温低于5℃时,应覆盖保温,不得向混凝土面上洒水。
4混凝土养护用水的条件与拌和用水相同。
5混凝土的洒水养护时间一般为7D,可根据空气的湿度、温度和水泥品种及掺用的外加剂等情况,酌情延长或缩短。
每天洒水次数以能保持混凝土表面经常处于湿润状态为度。
用加压成型、真空吸水等法施工的混凝土,其养护时间可酌情缩短。
采用塑料薄膜或喷化学浆液等养护层时,可不洒水养护。
6当结构物混凝土与流动性的地表水或地下水接触时,应采取防水措施,保证混凝土在浇筑后7D以内不受水的冲刷侵袭。
当环境水具有侵蚀作用时,应保证混凝土在L0D以内,且强度达到设计强度的70%以前,不受水的侵袭。
7对大体积混凝土的养护,应根据气候条件采取控温措施,并按需要测定浇筑后的混凝土表面和内部温度,将温差控制在设计要求的范围内,当设计无要求时,温差不宜超过25℃。
8混凝土强度达到2.5MPA前,不得使其承受行人、运输工具、模板、支架及脚手架等荷载。
老师傅手把手,让你10分钟学会回弹法检测混凝土抗压强度老师傅手把手,让你10分钟学会回弹法检测混凝土抗压强度章节一:引言混凝土抗压强度是指混凝土在受压状态下能承受的最大压力。
回弹法是一种简单快捷的检测混凝土抗压强度的方法。
本文将为大家详细介绍回弹法检测混凝土抗压强度的步骤和注意事项。
章节二:仪器准备回弹法检测混凝土抗压强度所需的仪器有:回弹锤、混凝土试块、测量表、标尺等。
章节三:步骤3.1 准备混凝土试块3.2 校准回弹锤3.3 测量回弹值章节四:注意事项4.1 试块制备4.2 测量环境4.3 规范操作章节五:结果分析根据回弹值与标准值的对比,可以估计混凝土抗压强度的范围。
章节六:结论通过回弹法检测混凝土抗压强度的步骤和注意事项,可以准确、快速地评估混凝土的抗压强度。
附件:本文档无附件。
法律名词及注释:无掌握回弹法,快速检测混凝土抗压强度章节一:引言混凝土抗压强度是衡量混凝土质量的重要指标,回弹法是常用的检测混凝土抗压强度的方法之一。
本文将为您详细介绍回弹法的操作步骤和技巧。
章节二:仪器准备2.1 回弹锤:选择质量合格的回弹锤,确保其准确度。
2.2 混凝土试块:依据需要检测的混凝土的特性,提前准备好试块。
章节三:操作步骤3.1 准备混凝土试块3.2 校准回弹锤3.3 测量回弹值章节四:注意事项4.1 试块制备:试块应按照相关规范进行制备,保证其代表性和一致性。
4.2 检测环境:应注意检测环境的温度、湿度等因素对测试结果的影响。
4.3 操作规范:回弹锤应垂直于试块表面,发力均匀,避免测试过程中的干扰。
章节五:结果分析根据回弹值和标准值的对比,可以初步判断混凝土的抗压强度水平。
章节六:结论通过学习回弹法的操作步骤和注意事项,可以准确、快速地进行混凝土抗压强度的检测工作。
附件:无法律名词及注释:无。
回弹法检测混凝土强度培训提纲一、混凝土结构子分部工程验收的新要求1、GB50204-2002提出结构实体检验:钢筋保护层测试和同条件混凝土试块强度试验或无损检测。
2、北京市地方标准DBJ01-82-2005进一步提出结构平行检验:住宅工程及重点工程实行结构平行检验。
《可划定为05年7月1日以后开工的工程》执行单位:监理单位检验单位:回弹法或国家规定的其他方法。
二、回弹执行的规范:泵送混凝土:《回弹法、超声回弹综合法检测泵送混凝土强度技术规程》DBJ/T01-78-2003简称地标非泵送混凝土:《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2001简称国标三、检测工作流程:确定构件(数量、位置)选定测区回弹并记录计算平均值确定碳化深度角度或表面修正查表,求换算值统计评定,求推定值。
四、实体操作及技术要点:1、确定构件构件:“轴线与轴线之间的梁板柱墙等混凝土结构单元:”“测试应选择主体结构中的梁、板、柱等重要受力构件,每个强度等级至少抽取同类构件数量的2%且每个强度等级不少于5件。
”2、选定测区:一般为10个。
应均匀分布。
距构件边0.2-0.5米尽量在侧立面。
每个测区的面积0.2米×0.2米3、回弹及记录垂直于测面、缓慢施压、准确读数、快速复位。
测点排列可4×44、计算平均值去掉3个最高,去掉3个最低。
10个数平均。
计算技巧:取整算尾5、碳化深度:凿坑,吹净,滴酚酞溶液,碳化深度尺测量估计取值(较保守):1个月 1.06、查表:泵送、非泵送选用计算器的统计功能。
STAT统计功能S标准差DATA 数据输入五、常见问题:回弹结果数据较低1、气孔太多,不易避开。
2、养护差,表面强度低。
3、局部混凝土不均匀。
数据离散。
(挂浆、掺水、误工)要分析原因,查找问题。
再弹。
混凝土抗压强度测试记录工程名称测试日期年月日构件种类梁柱墙板浇注日期年月日构件位置层/ 灌注方式泵送非泵送测试角度水平向上向下测面状态侧面表面底面回弹仪编号干湿潮采用表格:国标北京地方曲线平均值mf c cu=标准差S f c cu=推定值f cu.e =mf c cu _1.645 S f c cu =最小值f cu。
回弹法检测混凝土抗压强度目录一、概述1.1 基本概念1.2 原理1.3 规程标准1.4 特点1.5 使用条件二、回弹仪2.1 分类2.2 操作2.3 保养2.4 钢砧率定2.5 检定三、回弹仪检测混凝土强度的影响因素3.1外加剂3.2 成型方法3.3 养护方法和湿度3.4碳化及龄期3.5泵送混凝土3.6浇筑面四、回弹法测强曲线4.1 测强曲线意义4.2 测强曲线定义4.3 测强曲线选择4.4 测强曲线适用性问题五、检测技术5.1 检测准备5.2 检测方法六、数据处理七、混凝土强度推定值计算7.1 测区混凝土强度值的确定7.2结构或构件混凝土强度的计算7.3 测强曲线选择八、工程应用实例一概述1948年瑞士工程师瑞士Schmidt研制成功回弹仪。
目前已知应用该项技术的国家(A—均质性;B—辅助手段;C—推定抗压强度):美国:ASTMC805;A 英国:BS1881;C德国:DIN1408;C 罗马尼亚;C前苏联:GOCT10180;C 欧洲:RILEM;C日本:无损手册;B 中国:JGJ/T 23-2001;C我国的这项技术走在世界的前列,国际领先。
1.1基本概念回弹法:采用标准能量为2.207J的混凝土回弹仪检测普通混凝土结构或构件抗压强度的方法。
测区:检测结构或构件混凝土抗压强度时的一个检测单元。
测点:在测区内进行的一个检测点。
测区混凝土强度换算值:由测区的平均回弹值和碳化深度值通过测强曲线计算得到的该检测单元的现龄期混凝土抗压强度值。
结构或构件混凝土强度推定值:强度换算值总体分布中保证率不低于95%的结构或构件中的混凝土抗压强度值。
1.2原理混凝土表面受到弹击后产生塑性变形和弹性变形,弹性可恢复,塑性不可恢复(形成小坑)。
回弹值的大小,取决于与冲击能量有关的回弹能量,而回弹能量主要取决于被测混凝土的弹、塑性性能。
在一定的冲击能量作用下,弹性变形接近为常数。
因此弹回距离主要取决于混凝土的塑性变形。
混凝土的强度愈低,则塑性变形愈大,消耗于产生塑性变形的功也愈大,弹击锤所获得的回弹功能就愈小,回弹距离相应也愈小,从而回弹值就愈小,反之亦然。
据此,由实验方法建立“混凝土抗压强度-回弹值”的相关曲线,通过回弹仪对混凝土表面弹击后的回弹值来推算混凝土的强度值。
回弹值是剩余能量(弹性变形能)与初始(弹击)能量(2.207J)之比值的平方根;1.3规程标准《回弹法评定混凝土抗压强度技术规程》(JGJ/T23-2001) (85年制定,92年修订)相关的规程规范:《混凝土回弹仪》(JJG 817--93) ;《钻芯法检测砼抗压强度技术标准》(CECS03:88) (CECS03:2006送审稿)----混凝土芯样检测依据;《建筑结构检测技术标准》(GB/T50344-2004)----抽样方案和修正方法;《砼结构施工质量验收规范》(GB50204-2002)----混凝土检测依据。
1.4 特点优点:仪器简单、操作方便、经济迅速、具有相当的测试精度、无损伤可复测等。
不足:只能反应表面强度,不确定性问题。
正确看待与使用回弹法检测混凝土强度技术。
委托方应该对其有大致的了解。
通过我们科技工作者艰辛的探索深入系统的试验和统一性的研究,回弹法检测混凝土抗压强度取得了较为满意的结果,提出了具有我国特色的回弹仪标准状态和考虑混凝土碳化深度的测强曲线,基本解决了控制回弹法测强相对误差在±15%以内的关键和普遍推广应用的中心环节,适应我国幅员辽阔、气候悬殊、材料性能多变、工程分散和施工技术水平的特点。
1.5 使用条件普通混凝土,采用的材料、拌和用水符合现行国家有关标准;不掺外加剂或仅掺非引气型外加剂;采用普通成型工艺;采用符合现行国家标准规定的钢模、木模及其他材料制作的模板;自然养护或蒸气养护出池后经自然养护7d以上,且混凝土表层为干燥状态;龄期为14-1000d;抗压强度为10-60MPa。
混凝土构件的表面质量与内部质量基本一致。
二回弹仪2.1 分类主要分三种:HT225型;(普通混凝土)HT1000型;(高强混凝土)HT3000型;(大体积混凝土)HT225型(普通混凝土)产品标准:GB/T9138-88 冲击能量:2.207J 率定值:80(2)弹击拉簧刚度:7.85N 弹击冲程:75mm 适用范围:普通混凝土抗压强度检测根据回弹仪数值读取方式分为:直读式;数显式;直读+数显式;我国可以使用直读式和直读+数显式;产品标准只包括有直读式;回弹计量仪检定标准中要求回弹仪“具有指针直读功能”,“指针直读示值与数显值一致,误差≤±1”。
只有数显的回弹仪不宜使用。
2.2操作检测时回弹仪的轴线应始终垂直于结构或构件的混凝土检测面;缓慢施压、准确读数、快速复位。
2.3保养清除表面污垢;清洗剂清洗机芯的主要零件、中心导杆抹钟表油;注意尾盖的调零螺钉有无松动,弹击拉簧前端是否钩人拉簧座的原孔位内。
2.4钢砧率定在符合标准(洛氏硬度60±2)的钢砧上,将仪器垂直向下率定,其平均值应为80±2,以此作为出厂合格检验及使用中是否需要调整的标准。
如率定试验不在80±2范围内,应对仪器进行保养后再率定,如仍不合格应送检定单位检定。
钢砧率定值不在80土2范围内的仪器不得用于测试。
{国外规定:如果仪器在钢砧上的率定值低于78且不小于72时(以[R])表示),按80%[R]′的比例来修正试块上测得的回弹值,我国不采用}2.5检定(1)新回弹仪启用前;(2)当仪器超过检定有效期限(半年);(3)累计弹击次数超过6000次;(4)经常规保养后钢砧率定值不合格;(5)仪器遭受撞击等情况。
检定单位应由当地技术监督部门授权,并必须按照JIG 817--93的规定备有回弹仪检定器、拉簧刚度测量仪等设备。
使用回弹仪前,必须确保仪器经过检定合格,并符合标准状态。
三回弹仪检测混凝土强度的影响因素3.1外加剂:可以不考虑非引气型外加剂对混凝土回弹测强的影响。
3.2 成型方法手工插捣、振动一般成型工艺试验表明,只要成型后混凝土基本密实,对回弹法测强无显著影响。
采用离心法、真空法、压浆法、喷射法和混凝土表层经物理、化学等方法处理成型的混凝土,应慎重使用统一测强曲线。
3.3 养护方法和湿度标准养护、空气中自然养护及蒸汽养护。
主张蒸养出池后7d以内的混凝土另行建立专用测强曲线,7d以上可按自然养护混凝土看待。
湿度对于低强度的混凝土影响较大,强度增长,湿度影响逐渐减小,短龄期较高强度混凝土影响不明显。
对潮湿混凝土可采用专用测强曲线或通过试验修正。
3.4碳化及龄期碳化—氢氧化钙转化成碳酸钙;孔隙阻塞,表面硬度提高,表面强度也提高,但内部强度不提高,因此要调整;对于3年内不同强度的混凝土,虽然回弹值随着碳化深度的增长而增大,但当碳化深度大于等于6mm,这种影响基本不再增长。
3.5泵送混凝土70年代末期,我国正式开始推广混凝土泵送施工技术,泵送混凝土掺入了加气型泵送剂、砂率增加、粗骨料粒径减小、坍落度明显增大。
因此有必要对回弹法检测泵送混凝土抗压强度进行修正。
碳化深度值≤2.0mm,应用规程的修正值,一般情况下,能满足使用要求,dm>2.0mm时,采用钻取芯样进行修正的方法。
3.6浇筑面混凝土的分层泌水现象,使一般构件底部石子较多,回弹值读数偏高;表层因泌水,水灰比略大,面层疏松,回弹值偏低。
国外资料介绍,试件表面通常较两侧的回弹值低5%-10%,而底部则较两侧高10%-20%。
因此,测试时要尽量选择构件浇筑的侧面,如不能满足,进行修正。
四 回弹法测强曲线 4.1测强曲线意义回弹法测定混凝土的抗压强度,是建立在混凝土的抗压强度与回弹值之间的关系具有一定规律性基础上的,这种关系可用“f cu -R”相关曲线(或公式)来表示。
对这种相关曲线的要求是在满足测定精度要求的前提下,应尽量简单、方便实用、应用范围广。
4.2测强曲线定义4.3测强曲线选择 选用次序:专用测强曲线—地区测强曲线 — 统一测强曲线 对北京、陕西、杭州、合肥、重庆等地区测强曲线与统一测强曲线相比较,曲线相近,但在20MPa 以下仍有差距,近几年建立的马鞍山地区曲线、广州市地区曲线,与统一曲线十分相近。
为了提高测试精度,可认为凡有条件建立地区曲线或已建立地区,最好使用本地区曲线。
4.4测强曲线适用性问题由于统一测强曲线是一经验公式,不能外推,因此使用时必须符合其规定的条件。
当检测条件与测强曲线的适用条件有较太差异时,可采用同条件试件或钻取混凝土芯样进行修正,试件或钻取芯样数量不应少于6个,钻取芯样时每个部位应钻取一个芯样,计算时,测区混凝土强度换算值应乘以修正系数。
测区混凝土强度换算值修正系数计算:∑n i c i ,cu i ,cu ff /n 1=1=η∑n i c i ,cu i ,cor ff/n 1=1=η五检测技术5.1检测准备检测前一般需要了解:工程名称及设计、施工和建设单位名称;结构或构件名称、外形尺寸、数量及混凝土设计强度等级;水泥品种、安定性、标号、厂名;砂、石种类、粒径;外加剂或掺合料品种、掺量;施工时材料计量情况等;模板、浇筑及养护情况等;成型日期;配筋及预应力情况;结构或构件所处环境条件及存在的问题。
一般检测混凝土结构或构件有两类方法:逐个检测结构或构件,抽样检测,视测试要求而选择逐个检测方法主要用于对混凝土强度质量有怀疑的独立结构(如隧道、连续墙等)、单独构件(如结构物中的柱、梁、屋架、板、基础等)和有明显质量问题的某些结构或构件。
抽样检测主要用于相同生产工艺,强度等级相同、原材料和配合比基本一致且龄期相近的同类混凝土结构或构件。
检测试样应随机抽取不少于同类结构或构件总数的30%且构件数量不少于10件。
每一结构或构件测区数不应少于10个,某一方向尺寸小于4.5m且另一方向尺寸小于0.3m的构件其测区数量不少于5个。
相邻两测区的间距2m以内,测区离构件端部或施工缝边缘的距离不宜大于0.5m,且不宜小于0.2m;测区面积不宜大于0.04㎡(20cm×20cm);测区应选在使回弹仪处于水平方向检测混凝土浇筑侧面。
当不能满足这一要求时,可使回弹仪处于非水平方向检测混凝土浇筑侧面、表面或底面;测区宜选在构件的两个对称可测面上,也可选在一个可测面上,且应均匀分布。
仪器始终与测试面相垂直,并不得在气孔和石子上弹击。
每一测区的两个测面用回弹仪各弹击8点,如只有一个测面,则测16点。
在构件的重要部位及薄弱部位必须布置测区,并应避开预埋件。
检测面清洁、平整,不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻面,必要时可用砂轮清除疏松层和杂物,且不应有残留的粉未或碎屑;对弹击时产生颤动的薄壁、小型构件应进行固定。
