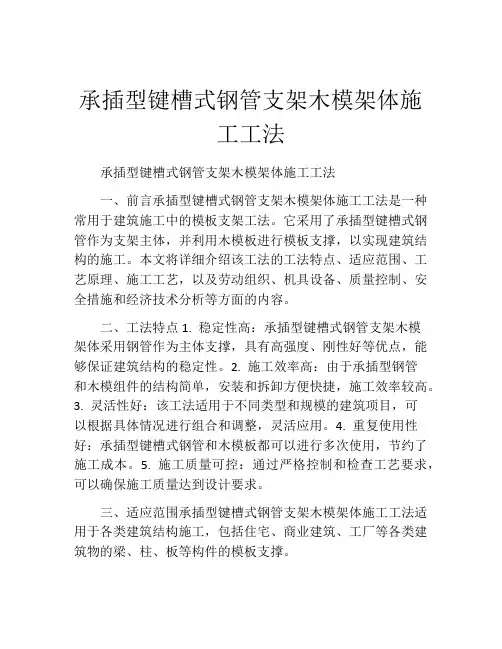

承插型键槽式钢管支架木模架体施工工法承插型键槽式钢管支架木模架体施工工法一、前言承插型键槽式钢管支架木模架体施工工法是一种常用于建筑施工中的模板支架工法。
它采用了承插型键槽式钢管作为支架主体，并利用木模板进行模板支撑，以实现建筑结构的施工。
本文将详细介绍该工法的工法特点、适应范围、工艺原理、施工工艺，以及劳动组织、机具设备、质量控制、安全措施和经济技术分析等方面的内容。
二、工法特点1. 稳定性高：承插型键槽式钢管支架木模架体采用钢管作为主体支撑，具有高强度、刚性好等优点，能够保证建筑结构的稳定性。
2. 施工效率高：由于承插型钢管和木模组件的结构简单，安装和拆卸方便快捷，施工效率较高。
3. 灵活性好：该工法适用于不同类型和规模的建筑项目，可以根据具体情况进行组合和调整，灵活应用。
4. 重复使用性好：承插型键槽式钢管和木模板都可以进行多次使用，节约了施工成本。
5. 施工质量可控：通过严格控制和检查工艺要求，可以确保施工质量达到设计要求。
三、适应范围承插型键槽式钢管支架木模架体施工工法适用于各类建筑结构施工，包括住宅、商业建筑、工厂等各类建筑物的梁、柱、板等构件的模板支撑。
四、工艺原理承插型键槽式钢管支架木模架体施工工法的工艺原理是通过承插型键槽式钢管的连接和固定来进行支架的搭建，然后在钢管上安装木模板，以实现建筑结构的模板支撑。
其理论依据在于钢管的高强度和稳定性以及木模板的可靠性和重复使用性。
为了保证工法的应用效果，需要采取以下技术措施：1. 设计合理的支架结构，确保钢管的截面尺寸和连接件的强度满足要求；2. 采用可靠的钢管连接方式，如螺纹连接、插接连接等，保证钢管的连接牢固；3. 控制木模板的使用寿命，及时更换磨损严重的木模板，确保施工质量；4. 对施工现场进行定期检查和维护，及时进行支架的调整和加固。
五、施工工艺承插型键槽式钢管支架木模架体施工工法的施工工艺包括以下几个阶段：准备阶段、支架搭建阶段、模板安装阶段、模板拆除阶段和支架拆除阶段。
目录1、编制依据 (1)2、工程概况 (1)3、承插键槽式钢管模板支架体系组成及材料的型号确定 (3)4、施工准备 (4)5、承插键槽式钢管模板支架体系负荷要求 (7)6、模板安装方法 (8)7、模板支撑系统的监测和控制 (17)8、模板安装质量要求与验收 (19)9、模板拆除要求 (19)10、安全技术措施及管理措施 (22)11、成品保护 (28)12、环保措施施 (29)13、计算书 (29)承插型键槽式钢管模板支架施工方案1编制依据1、《建筑工程施工质量验收统一标准》（GB50300-2013）2、《混凝土结构工程施工质量验收规范》（GB50204-2002 2011年版）3、《施工企业安全生产管理规范》 GB50656-2011；4、《建筑施工安全检查标准》JGJ59-2011；5、《建筑施工模板安全技术规范》 JGJ162-2008；6、《建筑施工扣件式钢管脚手架安全技术规程》 JGJ130-2011；7、《混凝土结构设计规范》（GB50010-2002）；8、《建筑结构荷载规范》(GB 50009-2001)；9、《钢结构设计规范》(GB 50017-2003)；10、《建筑施工高处作业安全技术规范》(JGJ80-1991)11、《建筑机械使用安全技术规程》（JGJ33-2012）12、《建筑施工承插型键槽式连接钢管承重支架》（Q/BTYJ001--2015）13、本工程的施工图纸，施工组织设计，安全施工组织设计。
2工程概况2.1总体工程概况本工程为新疆生产建设兵团农六师党委党校学员宿舍及餐厅工程，建设地点位于新疆五家渠市。
总建筑面积：11370.35㎡，本工程为地上九层；地下一层，建筑高度49.5米。
设计使用年限为50年，建筑类别为二类高层公共建筑，耐火等级为地下一级，地上二级，屋面防水等级为I级，地下防水为I级。
抗震设防烈度为7度3组，地震加速度0.15g，抗震类别为乙类。
结构形式为框剪结构，基础采用筏板-地梁基础，局部为柱下独立基础。
插槽式钢管模板支撑架搭设方案清晨的阳光透过窗帘，洒在办公桌上，我的大脑开始飞速运转，回忆起过去十年里那些繁琐复杂的工程方案。
这次的任务是编写一份“插槽式钢管模板支撑架搭设方案”，我深吸一口气，让思绪沉浸在这项工作中。
一、施工准备1.材料准备：选用符合国家标准的插槽式钢管、连接件、模板等材料，确保质量可靠。
2.人员准备：组织一支专业的施工队伍，进行技术培训，确保施工过程中安全、高效。
二、搭设流程1.基础处理：对施工现场进行平整，清理杂物，确保基础坚实、平整。
a.安装立杆时，要确保立杆与地面垂直，连接件牢固。
b.安装横杆时，要保证横杆与立杆连接紧密，不得有松动现象。
c.安装斜撑杆时，要确保斜撑杆与立杆、横杆连接牢固，形成稳定的三角形结构。
a.模板接缝要严密，不得有缝隙。
b.模板与支撑架连接牢固，不得有松动现象。
c.模板表面平整，不得有凹凸不平现象。
4.检查验收：在搭设完成后，对整个支撑架进行检查，确保结构稳定、安全可靠。
三、施工注意事项1.施工过程中，严格遵守安全操作规程，确保施工安全。
2.定期对支撑架进行检查，发现问题及时处理。
3.遇有大风、雨雪等恶劣天气，暂停施工，确保人员安全。
4.施工现场保持整洁，不得有杂物、垃圾。
四、施工质量控制1.材料质量：选用符合国家标准的材料，确保施工质量。
2.施工工艺：严格按照施工流程进行，确保施工质量。
3.检查验收：对施工成果进行严格验收，确保达到设计要求。
五、施工进度安排1.根据工程总量和施工队伍实力，合理制定施工计划。
2.按照施工计划，确保施工进度顺利进行。
3.遇有特殊情况，及时调整施工计划，确保工程按时完成。
随着方案的完成，我长舒一口气，心中充满了成就感。
我知道，这份方案将指导着施工队伍顺利完成工程，为我国建筑事业贡献一份力量。
而我，也将继续在这片土地上，书写属于自己的故事。
注意事项一：施工前对基础处理不够细致，可能导致支撑架稳定性不足。
解决办法：想起那些清晨，我总是亲自到现场监督基础处理工作，确保每一寸土地都被仔细检查和平整。
XXXX工程建筑施工插槽式钢管模板支撑架（快拆架）施工方案编制：审核：批准：编制单位：编制日期：年月日目录一、编制依据 (3)1、文件依据 (3)2、编制原则 (7)二、工程概况 (8)三、施工准备 (9)（一）技术准备 (9)（二）材料准备 (10)（三）人力准备 (10)四、施工方法 (10)（一）工艺流程 (10)（二）施工要点 (15)（三）质量监测 (15)五、质量保证措施 (17)六、安全措施 (17)七、环保措施 (18)八、应急预案 (19)1、目的 (19)2、应急领导小组及其职责 (19)3、应急预案 (19)模板施工（快拆架）专项方案一、编制依据1、文件依据（1）经业主盖章后提供我方施工的设计施工图。
（2）企业各项管理手册和程序文件，以及类似工程施工经验和科技成果。
（3）中华人民共和国、行业和地方政府颁布的现行有效的建筑结构和建筑施工的各类规范、规程及验评标准详见下表:引用的主要国家规范及标准(4）ISO9001 质量管理标准、ISO14001 环境管理标准、OSHMS18001 职业安全健康管理标准。
（5）建筑脚手架和模板计算软件(建科评［2007］028号)2、编制原则（1）认真贯彻国家工程建设的法律、法规、规程、方针和政策。
（2）严格执行工程建设程序，坚持合理的施工程序、施工顺序和施工工艺。
（3）采用现代建筑管理原理、流水施工方法和网络施工技术，组织有节奏、均衡和连续地施工。
（4）优先选用先进的施工技术，科学确定施工方案；认真编写各项实施计划，严格控制质量、进度、成本和安全施工。
（5）提高施工机械化、自动化程度，改善劳动条件，提高生产率。
（6）坚持“安全第一、预防为主、综合治理”原则，编制安全文明施工组织设计和生态环境保护措施，以及严防建筑振动、噪声、粉尘及垃圾污染的技术组织措施。
（7）尽可能利用永久性和组装式施工设施，努力减少施工设施的建造量，科学规划施工平面，减少的施工用地。
目录第一章工程概况..................................................... 1..第一节工程总体概况............................................. 1.1、项目概况............................................... 1.2、相关的楼层概况........................................ 1.第二节插槽式脚手架的基本构造 (1)1、插槽型多能功脚手架 (1)2、基本构造............................................... 2.第二章编制依据...................................................... 4.第三章施工计划...................................................... 5.第一节施工准备................................................. 5.1、技术准备............................................... 5.2、施工机具准备.......................................... 5.3、材料准备............................................... 5.4、施工现场准备.......................................... 5.5、人力准备............................................... 6.第四章施工方法...................................................... 6.第一节模板支撑工艺流程 (6)第二节支模施工中的操作要点 (6)第三节模板及支撑构造设计 (7)1. 墙模板（附图三）......................................... 7.2. 梁模板（附图一） ........................................ 8.3. 顶板模板（附图二） (9)第四节模板及支撑拆除........................................... 9.1. 拆模顺序................................................. 9.2. 模板的拆除 (10)3. 拆模时注意事项 ......................................... 1.14. 模板、脚手架的维护及管理 ............................... 1 1第五章质量保证措施 (12)第一节模板安装允许偏差及检验方法 (12)第二节质量注意事项 (12)第三节墙、柱、梁、板节点质量处理 (13)第六章施工安全文明保证措施 (14)第一节组织机构保障 (14)1. 组织机构图 (14)2. 项目职责表 (14)第二节安全技术措施 (15)第三节应急预案 (17)1 •救援机构及职责分工 (17)2 •应急救援物质........................................... 1 73 .应急救援方法........................................... 1 74 .应急通信联络........................................... 1 9第四节现场文明施工............................................ 1 9第五节成品保护 (19)第七章计算书 (20)第一节梁模板计算书 (20)第二节楼板计算书 (25)第三节墙板计算书 (32)第八章附图....................................................... .3.9第一章工程概况第一节工程总体概况本工程为南京明发NO.2011G88地块项目，位于南京市浦口区沿山大道，包括22栋单体住宅（9#〜30#楼）、1个地下停车库、1栋社区服务中心以及部分物业建筑。
XXXX工程建筑施工插槽式钢管模板支撑架（快拆架)施工方案编制：审核：批准:编制单位：编制日期：年月日目录一、编制依据21、文件依据22、编制原则3二、工程概况4三、施工准备41、技术准备42、材料准备53、人力准备5四、施工方法51、工艺流程52、施工要点73、质量监测8五、质量保证措施10六、安全措施10七、环保措施10八、应急预案111、目的112、应急领导小组及其职责113、应急预案11九、荷载验算错误!未定义书签。
模板施工(快拆架）专项方案一、编制依据1、文件依据（1）经业主盖章后提供我方施工的设计施工图。
(2）企业各项管理手册和程序文件,以及类似工程施工经验和科技成果.（3）中华人民共和国、行业和地方政府颁布的现行有效的建筑结构和建筑施工的各类规范、规程及验评标准详见下表：引用的主要国家规范及标准(4)ISO9001 质量管理标准、ISO14001 环境管理标准、OSHMS18001 职业安全健康管理标准。
(5）建筑脚手架和模板计算软件（建科评[2007］028号)2、编制原则（1）认真贯彻国家工程建设的法律、法规、规程、方针和政策。
（2)严格执行工程建设程序，坚持合理的施工程序、施工顺序和施工工艺.（3）采用现代建筑管理原理、流水施工方法和网络施工技术，组织有节奏、均衡和连续地施工。
（4）优先选用先进的施工技术，科学确定施工方案；认真编写各项实施计划，严格控制质量、进度、成本和安全施工。
（5）提高施工机械化、自动化程度,改善劳动条件，提高生产率.（6）坚持“安全第一、预防为主、综合治理”原则,编制安全文明施工组织设计和生态环境保护措施，以及严防建筑振动、噪声、粉尘及垃圾污染的技术组织措施。
（7）尽可能利用永久性和组装式施工设施，努力减少施工设施的建造量,科学规划施工平面，减少的施工用地。
(8)优化现场物资存放量，合理确定储存方式，尽量减少库存和物资损耗。
(9)坚持“四节一保”、“绿色施工"的原则.二、工程概况（1)工程各参建单位（2)工程项目简介（3)快拆架支撑系统简介本工程内支撑体系采用插槽式快速拆装脚手架(以下简称快拆架），快拆架是一种新型产品，目前尚无国家、行业及地方标准。
盘县火车站棚户区改造项目插槽式钢管模板支撑架搭设方案编制人：审核人：审批人：目录安全应急领导小组及救援队的组成、职责与分工 (16)应急响应 (17)突发事件应急 (18)八、环保措施 (8)九、插槽式钢管模板支撑架剪刀撑设置应满足要求 (9)十、架体结构的重点检查和验收 (10)十一、监测监控措施 (11)十二、应急预案 (16)十三、计算书 (22)_Toc298917832一、工程概况工程名称：盘县火车站棚户区改造项目建设单位：盘州群益房地产开发有限公司设计单位：重庆特钢设计院有限公司勘察单位：贵州首钢国际工程技术有限公司监理单位：河南宏业建设管理股份有限公司施工单位：盘县建安建筑工程有限公司本工程位于盘县红果火车站，总建筑面积约80232.04m2，共计4个栋号，地下2层，1#、2#地上32层，3#地上27层、4#地上31层。
地下面积12506.48 m2。
本工程为工程由1#楼、2#楼、3#楼、4#楼及独立车库组成，各栋楼的设计标高分别为1#楼±0.000=1726.1，2#楼±0.000=1726.1，3#、4#楼±0.000=1726.1。
1#楼地下2层,地上32层,高99.7米；2#楼地下2层,地上32层,高99.7米；3#楼地下2层,地上27层,高94.8米。
4#楼地下2层,地上32层,高96.8米。
二、编制依据1、重庆特钢设计院有限公司设计的本工程施工图2、《建筑施工插槽式钢管模板支撑架安全技术规范》3、《建筑施工临时支撑结构技术规范》JGJ300-20134、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20115、《混凝土结构工程施工规范》GB50666-20116、《建筑施工模板安全技术规范》JGJ162-20087、《建筑结构荷载规范》GB50009-20128、《钢结构设计规范》GB50017-20039、《冷弯薄壁型钢结构技术规范》GB50018-200210、《木结构设计规范》GB50005-200311、《混凝土模板用胶合板》GB/T17656-200812、本工程施工合同、施工组织设计及国家相关文件、规范、规定等要求编制。
XXXX工程建筑施工插槽式钢管模板支撑架〔快拆架〕施工方案编制单位：编制日期：年月日目录一、编制依据31、文件依据32、编制原那么4二、工程概况5三、施工准备61、技术准备62、材料准备63、人力准备6四、施工方法61、工艺流程62、施工要点113、质量监测12五、质量保证措施13六、平安措施14七、环保措施15八、应急预案151、目的152、应急领导小组及其职责153、应急预案15九、荷载验算错误!未定义书签。
模板施工〔快拆架〕专项方案一、编制依据1、文件依据〔1〕经业主盖章后提供我方施工的设计施工图。
〔2〕企业各项管理手册和程序文件，以及类似工程施工经历和科技成果。
〔3〕中华人民国、行业和地方政府公布的现行有效的建筑构造和建筑施工的各类规、规程及验评标准详见下表:引用的主要规及标准(4〕ISO9001 质量管理标准、ISO14001 环境管理标准、OSHMS18001 职业平安安康管理标准。
〔5〕建筑脚手架和模板计算软件(建科评［2007］028号)2、编制原那么〔1〕认真贯彻工程建立的法律、法规、规程、方针和政策。
〔2〕严格执行工程建立程序，坚持合理的施工程序、施工顺序和施工工艺。
〔3〕采用现代建筑管理原理、流水施工方法和网络施工技术，组织有节奏、均衡和连续地施工。
〔4〕优先选用先进的施工技术，科学确定施工方案；认真编写各项实施方案，严格控制质量、进度、本钱和平安施工。
〔5〕提高施工机械化、自动化程度，改善劳动条件，提高生产率。
〔6〕坚持“平安第一、预防为主、综合治理〞原那么，编制平安文明施工组织设计和生态环境保护措施，以及严防建筑振动、噪声、粉尘及垃圾污染的技术组织措施。
〔7〕尽可能利用永久性和组装式施工设施，努力减少施工设施的建造量，科学规划施工平面，减少的施工用地。
〔8〕优化现场物资存放量，合理确定储存方式，尽量减少库存和物资损耗。
〔9〕坚持“四节一保〞、“绿色施工〞的原那么。
二、工程概况〔1〕工程各参建单位〔2〕工程工程简介〔3〕快拆架支撑系统简介本工程支撑体系采用插槽式快速拆装脚手架〔以下简称快拆架〕，快拆架是一种新型产品，目前尚无、行业及地方标准。
XXXX工程建筑施工插槽式钢管模板支撑架（快拆架）施工方案编制：审查：同意：编制单位：编制日期：年月日目录一、编制依照 (3)1、文件依照 (3)2、编制原则 (4)二、工程概略 (4)三、施工准备 (5)1、技术准备 (5)2、资料准备 (5)3、人力准备 (6)四、施工方法 (6)1、工艺流程 (6)2、施工重点 (10)3、质量监测 (11)五、质量保证举措 (12)六、安全举措 (13)七、环保举措 (13)八、应急方案 (14)1、目的 (14)2、应急领导小组及其职责 (14)3、应急方案 (14)九、荷载验算 .............................................................................................................................................................................. 错误！不决义书签。
模板施工（快拆架）专项方案一、编制依照1、文件依照（1）经业主盖印后供给我方施工的设计施工图。
（2）公司各项管理手册和程序言件，以及近似工程施工经验和科技成就。
（3）中华人民共和国、行业和地方政府公布的现行有效的建筑构造和建筑施工的各种规范、规程及验评标准详见下表:引用的主要国家规范及标准序号标准名称标准标号1 《建筑工程施工质量查收一致标准》GB50300-20012 《建筑地基基础工程施工质量查收规范》GB50202-20023 《混凝土构造工程施工规范》GB50661-20114 《建筑构造荷载规范》GB50009-20015 《建筑施工模板安全技术规范》JGJ162-20086 《建筑施工插槽式钢管模板支撑架安全技术规范》DBJ50-184-20147 《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166-20088 《插槽式快速拆装脚手架构件》Q/CQJC-001-20119 《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-201110 《建筑施工高空作业安全技术规程》JGJ80-9111 《危险性较大的分部分项工程安全管理方法》建质 [2009]87 号12 《建设工程高大模板支撑系统施工安全督查管理导则》建质 [2009]254 号13 《生产过程危险和有害要素分类与代码》GB/T13861-200914 《公司员工伤亡事故分类标准》GB6441-198615 《钢管满堂支撑预压技术规程》JGJ/T 194-200916 《建筑工程预防高处坠落事故若干规定》建质 [2003]82 号17 《建筑工程预防坍塌事故惹干规定》建质 [2003]82 号18 《特种设备安全督查条例》国务院令第373 号19 国务院对于改正《特种设备安全督查条例》的决定国务院令第549 号20 《生产经营单位安全生产事故应急方案编制导则》AQ/T9002-200621 《建设工程施工现场消防安全技术规范》GB50720-201122 《建筑机械使用安全技术规程》JGJ33-201223 《施工现场机械设备检查查收技术规程》JGJ160-200824 《施工现场暂时用电安全技术规范》JGJ46-200525 《高处作业分级》GB/T3608-200826施工组织设计(4 ）ISO9001 质量管理标准、 ISO14001 环境管理标准、 OSHMS18001职业安全健康管理标准。
xxx有限公司建筑施工插槽式钢管模板支撑架施工方案文件编号：受控状态：分发号：修订次数：第 1.0 次更改持有者：XXXX工程建筑施工插槽式钢管模板支撑架（快拆架）施工方案编制：审核：批准：编制单位：编制日期：年月日目录一、编制依据....................................... 错误!未定义书签。
1、文件依据.................................... 错误!未定义书签。
2、编制原则.................................... 错误!未定义书签。
二、工程概况....................................... 错误!未定义书签。
三、施工准备....................................... 错误!未定义书签。
1、技术准备.................................... 错误!未定义书签。
2、材料准备.................................... 错误!未定义书签。
3、人力准备.................................... 错误!未定义书签。
四、施工方法....................................... 错误!未定义书签。
1、工艺流程.................................... 错误!未定义书签。
2、施工要点.................................... 错误!未定义书签。
3、质量监测.................................... 错误!未定义书签。
五、质量保证措施................................... 错误!未定义书签。
六、安全措施....................................... 错误!未定义书签。
一、工程概况本工程为龙脊·时代广场B区工程，建设地址位于渝北区空港新城F59-2号地块，由1#楼、2#楼、3#楼、1#楼商业、2#楼商业及独立车库组成，各栋楼的设计标高分别为1#楼±0.000=362.000，2#楼±0.000=360.000，3#楼±0.000=362.700，以此来调节现状地貌与规划市政道路之高差。
1#楼地下2层,地上25层,高77.90米；2#楼地下2层,地上10层,高56.00米；3#楼地下2层,地上7层,高34.30米。
1#、3#楼地上一至二层通过裙楼相连,为一体建筑。
1#、2#、3#楼均属一类高层综合楼。
1#～3#楼建筑围合在车库四周均与车库连通。
1#楼建筑结构形式设计为剪力墙结构,建筑结构安全等级为二级，建筑物耐火等级一级，设防烈度为6度，结构抗震等级：剪力墙及框架梁均为三级。
2#楼建筑结构形式设计为框架－剪力墙结构,建筑结构安全等级为二级，建筑物耐火等级一级，设防烈度为6度，结构抗震等级：剪力墙及主楼为三级,框架及裙楼为四级。
3#楼建筑结构形式设计为框架结构,建筑结构安全等级为二级，建筑物耐火等级二级，设防烈度为6度，结构抗震等级：主楼为三级。
1#楼商业、2#楼商业及独立车库建筑结构形式设计为框架结构,建筑结构安全等级为二级，建筑物耐火等级二级，设防烈度为6度，结构抗震等级：主楼框架为四级。
1#～3#楼建筑结构设计使用年限50年。
该工程由重庆龙脊（集团）有限公司开发,泛华建设集团有限公司设计,监理公司为重庆永鑫工程项目管理有限公司，重庆三峡城市建筑工程有限公司承建。
二、编制依据1、泛华建设集团有限公司设计的本工程施工图2、重庆市《建筑施工插槽式钢管模板支撑架安全技术规范》DBJ50-184-20143、《建筑施工临时支撑结构技术规范》JGJ300-20134、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20115、《混凝土结构工程施工规范》GB50666-20116、《建筑施工模板安全技术规范》JGJ162-20087、《建筑结构荷载规范》GB50009-20128、《钢结构设计规范》GB50017-20039、《冷弯薄壁型钢结构技术规范》GB50018-200210、《木结构设计规范》GB50005-200311、《混凝土模板用胶合板》GB/T17656-200812、《危险性较大的分部分项工程安全管理办法》建质[2009]87号13、《建设工程高大模板支撑系统施工安全监督管理导则》建质[2009]254 号14、本工程施工合同、施工组织设计及国家相关文件、规范、规定等要求编制。
三、插槽式钢管模板支撑架(简称快拆支撑架)的组成本工程的模板支撑体系由插槽式钢管脚手架组成。
插槽式钢管模板支撑架采用规格为φ48×3.2㎜的钢管。
它是在一定长度的钢管上焊接插槽座作为立杆类（目前常用的立杆有2600㎜）；在一定长度钢管的两端焊接楔形插头作为水平杆类（目前常用的水平杆有500㎜、700㎜、1000㎜、1200㎜、1400㎜）。
再将立杆类、水平杆类杆件通过插槽座与楔形插头相互承插组成，形成结构尺寸精度高，坚固耐用，稳定性能好，装卸灵活便捷的脚手架。
立杆接长采用一端有接长套管的杆件。
材料力学性能指标：1、插槽式节点应由焊接于立杆上的插槽座、焊接于水平杆杆端的楔形插头相互承插组成，见下图：(a)连接前 (b)连接后插槽式节点构成1—立杆；2—水平杆；3—立杆插槽座；4—水平杆端楔形插头2、水平杆端楔形插头内表面应与立杆插槽座凸缘外表面吻合，插销连接应保证水平杆端楔形插头锤击楔入到位后具有一定的自锁抗拔脱能力，抗拔力不得小于3.0kN。
3、水平杆端楔形插头与立杆插槽座锤击楔紧后，插头插入插槽座的深度不应小于插槽座深度的3/4，且应设置便于目视检查楔入深度的刻痕或颜色标记。
4、立杆、水平杆、立杆连接套管钢管应符合现行国家标准《直缝电焊钢管》GB/T 13793、《低压流体输送焊接钢管》GB/T 3091及《建筑脚手架用焊接钢管》YB/T 4202中规定的Q235普通钢管，其材料机械性能应符合现行国家标准《碳素结构钢》GB/T 700中Q235级钢的规定。
5、立杆插槽座、横杆插头应采用一般工程用铸造碳钢件制造，其材料机械性能应符合现行国家标准《一般工程用铸造碳钢件》GB/T 11352中ZG230-450的规定。
6、立杆顶部可调托撑与底部可调底座的螺杆当采用实心碳素结构钢制作时，其材料机械性能应符合现行国家标准《碳素结构钢》GB/T 700中Q235级钢的规定；当采用结构用无缝钢管时，其材料机械性能应符合现行国家标准《无缝钢管》GB/T 8162中规定的20号无缝钢管的规定。
7、可调托撑和可调底座的螺母应采用可锻铸铁或铸钢制造，其材料机械性能应符合现行国家标准《可锻铸铁件》GB/T 9440中KTH330-08的规定及现行国家标准《一般工程用铸造碳钢件》GB/T 11352中ZG270-500的规定。
8、可调托撑U形顶托板和可调底座垫座板应采用碳素结构钢制造，其材料机械性能应符合现行国家标准《碳素结构钢和低合金结构钢热轧厚钢板和钢带》GB/T 3274中的Q235级钢的规定。
9、剪刀撑所用的钢管扣件应符合现行国家标准《钢管脚手架扣件》GB 15831的规定。
10、插槽式钢管支撑架主要构配件材质应符合下表的规定。
支撑架主要构配件材质表四、施工准备1、上道工序已完成并做办理完验收手续。
2、搭设支撑体系所需材料已办理完进场手续。
3、楼层控制线、轴线、墙身线、标高线等已经办理完验收手续。
4、施工人员已做好相应的技术交底及安全交底工作，做到搭设规范，一次成型。
5、当承受架体承载力的基础为回填土时，已浇筑完成C15混凝土厚100mm 垫层并清理完现场。
6、立杆不得直接安装在楼板上，应采用厚度50mm的木板进行立杆底部铺垫。
7、工人配齐施工操作用工具，如榔头、钢卷尺、扳手等。
五、施工方法1、工艺要求（1）立杆设置位置应在对基础、预留预埋件进行检查验收合格后，按专项施工方案确定的位置放线测量。
（2）支撑架立杆底座、垫板应准确放置在定位线上，在放置底座、垫板后应按先立杆、后水平杆再剪刀撑的顺序安装。
（3）立杆的搭配应符合专项施工方案的规定，立杆应通过连接套管接长。
（4）水平杆端楔形插头内表面与立杆插槽座凸缘外表面的吻合度、承销索的自锁抗拔脱要求应符合规范的规定。
（5）首步模板支撑架搭设完后，应校正水平杆步距、水平偏差，立杆的纵、横间距、垂直度偏差。
在搭设完成后对模板支撑架进行检查，模板支撑架立杆垂直偏差不应大于模板支撑架高度的1/500，且不大于15mm。
（6）模板支撑架应与主体结构的墙、柱牢固拉接。
其高度与宽度相比大于2.5倍的独立支撑系统，应按规范规定加设保证整体稳定的构造措施。
（7）在多层楼板上连续设置模板支撑架时，上下层立杆宜在同一轴线上。
（8）模板支撑架应设置保证人员上下的安全设施、防护设施。
2、工艺流程放支撑杆件点位线—支立杆，安水平拉杆（横杆）—按放线支一个互相垂直的标准四边形支撑格构—沿已支成的水平支承格构按互相垂直或顺直的原则支完剩余的支承格构，用立杆及顶杆将竖向立杆接高到所需标高（立杆2600㎜×n＋顶杆700～2600㎜＋顶托）—按横杆步距要求安完水平拉杆。
以3#楼支模架搭设进行举例说明。
3#楼负二层支模架搭设高：层高3.8米，空心板厚：350mm。
立杆组合：立杆2600＋套筒500+顶托3#楼负一层支模架搭设高：层高6.3米，空心板厚：500mm。
立杆组合：立杆2600＋顶杆2600＋套筒500＋顶托3#楼负一层支模架搭设高：层高6.0米，板厚：500mm。
立杆组合：立杆2600＋顶杆1600＋顶杆1200＋顶托3#楼负一层支模架搭设高：层高5.6米，板厚：500mm。
立杆组合：立杆2600＋顶杆1600＋顶杆800＋顶托3#楼一层支模架搭设高：层高6.3米，空心板厚：320mm。
立杆组合：立杆2600＋顶杆2600＋顶杆700＋顶托3#楼一层支模架搭设高：层高6.6米，板厚：320mm。
立杆组合：立杆2600＋顶杆2600＋顶杆1000＋顶托3#楼一层支模架搭设高：层高5.1米，板厚：320mm。
立杆组合：立杆2600＋顶杆1600＋套筒500＋顶托3#楼二层支模架搭设高：层高5.1米，板厚：320mm。
立杆组合：立杆2600＋顶杆1600＋套筒500＋顶托3#楼三层支模架搭设高：层高4.2米，板厚：320mm。
立杆组合：立杆2600＋顶杆1100＋顶托3#楼三层支模架搭设高：层高4.5米，板厚：320mm。
立杆组合：立杆2600＋顶杆900＋顶杆600＋顶托3、施工要点1)支立支撑架时，立杆位置要准确，立杆、横杆形成的支撑格构要方正。
2)支撑格构调方正以后同时敲击4根或3根横杆，不能装一根敲击一根，横杆的插头插入立杆的插座后，要两头同时均匀敲击，不能猛敲一头，再敲另一头。
3)按图示进行水平杆（横杆）安装，严禁私自改用横杆长度。
4) 立杆两节及两节以上且节点在同一水平上必需采用剪刀撑加固。
5) 以不超过6跨为布局进行剪刀撑加固,竖向剪刀撑斜杆底端应与地面紧顶。
6) 模板支撑架在施工过程中，严禁折除架体的构配件。
7）插槽式钢管脚手架支撑系统的部分辅助水平杆及所采用的剪刀撑为扣件式钢管。
4、质量要求支撑系统及附件要安装牢固，无松动现象，插头应插入插座三分之二，按搭设布置图所有需要连接横杆处必须连接横杆，两块互相独立搭设且不能用横杆连接的必须用钢管扣件连接形成整体。
六、施工技术安全措施1、支撑架的安装与拆除人员必须经过培训，取得建筑施工脚手架特种作业操作资格证书后方可上岗。
其他相关施工人员应掌握相应的专业知识和技能。
2、支撑架的构配件、基础、安装、安全防护应按《建筑施工插槽式钢管模板支撑架安全技术规范》（DBJ50-184-2014）第8.4节的规定进行检查验收，验收合格后方可使用。
3、构配件材质和制作质量要求必须符合《建筑施工插槽式钢管模板支撑架安全技术规范》（DBJ50-184-2014）第3章的要求，支撑架构配件出厂文件应有产品标识、主要技术参数、产品使用说明书及产品质量合格证。
4、支撑架在安装或拆除过程中，应符合下列规定：（1）应设有专人监护施工，发现隐患应立即报告有关人员处理；（2）支撑架安装和拆除过程中，在其安全距离范围以外应设置安全警示标志，必要时设立隔离设施，并派人巡视，严禁非操作人员进入作业范围；（3）安装在2m及以上时，应按现行行业标准《建筑施工高处作业安全技术规范》JGJ 80执行；（4）拆除过程中严禁抛掷作业；5、架体的外电防护应按现行行业标准《施工现场临时用电安全技术规范》JGJ 46的有关规定执行；6、夜间不宜进行支撑架安装与拆除作业；7、在架体安装或拆除过程中，不应将钢管和配件堆放在外防护架体上。
