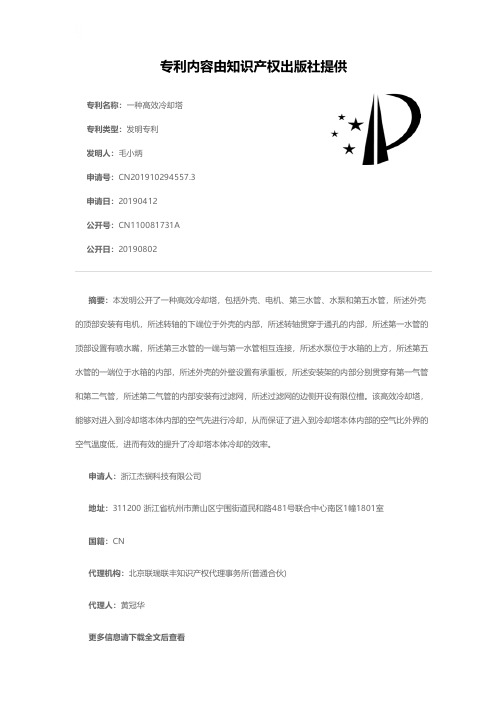

专利名称：一种高效冷却塔
专利类型：发明专利
发明人：毛小炳
申请号：CN201910294557.3申请日：20190412
公开号：CN110081731A
公开日：
20190802
专利内容由知识产权出版社提供
摘要：本发明公开了一种高效冷却塔，包括外壳、电机、第三水管、水泵和第五水管，所述外壳的顶部安装有电机，所述转轴的下端位于外壳的内部，所述转轴贯穿于通孔的内部，所述第一水管的顶部设置有喷水嘴，所述第三水管的一端与第一水管相互连接，所述水泵位于水箱的上方，所述第五水管的一端位于水箱的内部，所述外壳的外壁设置有承重板，所述安装架的内部分别贯穿有第一气管和第二气管，所述第二气管的内部安装有过滤网，所述过滤网的边侧开设有限位槽。

该高效冷却塔，能够对进入到冷却塔本体内部的空气先进行冷却，从而保证了进入到冷却塔本体内部的空气比外界的空气温度低，进而有效的提升了冷却塔本体冷却的效率。

申请人：浙江杰锎科技有限公司
地址：311200 浙江省杭州市萧山区宁围街道民和路481号联合中心南区1幢1801室
国籍：CN
代理机构：北京联瑞联丰知识产权代理事务所(普通合伙)
代理人：黄冠华
更多信息请下载全文后查看。

专利名称：节能型冷却塔
专利类型：实用新型专利
发明人：阮帅
申请号：CN201620059506.4申请日：20160114
公开号：CN205352123U
公开日：
20160629
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种节能型冷却塔，包括壳体、形成于壳体底部的集水槽、布水单元、冷却单元及排污单元；所述壳体侧部设有扶梯，所述布水单元包括进水管、连接于进水管上方的收水器及设于所述进水管上的喷嘴，所述进水管下表面间隔开设有喷射孔，该喷嘴通过所述喷射孔连通于进水管下表面；所述冷却单元包括设于壳体侧壁的进风百叶窗、用于热交换的散热棒、风扇、驱动风扇转动的风扇电机；所述排污单元包括设于进风百叶窗下方的引水件、用于过滤污水的过滤件及回流件。

本实用新型结构简单，采用散热棒替代填料，避免堵塞，可对污水进行过滤处理，去除杂质，提高冷却水质量；冷却水可回收循环使用，节省水资源及能耗。

申请人：浙江奥帅制冷有限公司
地址：312300 浙江省绍兴市上虞区曹娥街道梁巷村
国籍：CN
更多信息请下载全文后查看。

[19]中华人民共和国国家知识产权局[12]发明专利申请公开说明书[11]公开号CN 1800764A [43]公开日2006年7月12日[21]申请号200610037853.8[22]申请日2006.01.18[21]申请号200610037853.8[71]申请人金兴才地址215221江苏省吴江市平望镇平西.新运河大桥堍金鑫冷暖设备制造有限公司[72]发明人金兴才 [74]专利代理机构南京君陶专利商标代理有限公司代理人沈根水[51]Int.CI.F28C 1/00 (2006.01)权利要求书 1 页 说明书 4 页 附图 4 页[54]发明名称闭式冷却塔[57]摘要本发明是闭式冷却塔，其特征是冷却部分中的蒸发盘管与承重框架连接；传热部分中用电机支架固定在承重框架上的风机和电机及传动系统相连接；收水器位于风机的下方，固定在喷淋分水系统中的喷嘴上方；循环水泵与集水槽间设不锈钢滤网；喷淋分水系统中的喷嘴下面是蒸发盘管；蒸发盘管的下方设进风格栅，进风格栅固定在框架上，进风格栅的下方是集水槽。

优点：蒸发盘管采用椭圆铜管或无缝钢管，错位、紧凑斜度制作排列，增大排管能力，增加喷淋水的覆盖面，加大管内水流的紊流程度，提高排热量；节能效果显著；喷淋分水系统采用花篮式喷嘴，使喷淋水成雾化状态，分水均匀，无死角；PVC格栅的进风窗，阻力小降噪声，防止阳光直射和杂物进入。

200610037853.8权 利 要 求 书第1/1页 1、闭式冷却塔，其特征是分冷却和传热两个部分，其中冷却部分中的蒸发盘管(10)与承重框架连接；传热部分中用电机支架固定在承重框架上的风机(1)和电机及传动系统(14)相连接；收水器(12)位于风机(1)的下方，固定在喷淋分水系统(11)中的喷嘴上方；循环水泵(5)与集水槽(9)间设不锈钢虑网(6)；喷淋分水系统(11)中的喷嘴下方是蒸发盘管(10)；蒸发盘管(10)的下方设进风窗(3)，进风窗(3)固定在框架上，进风窗(3)的下方是集水槽(9)。

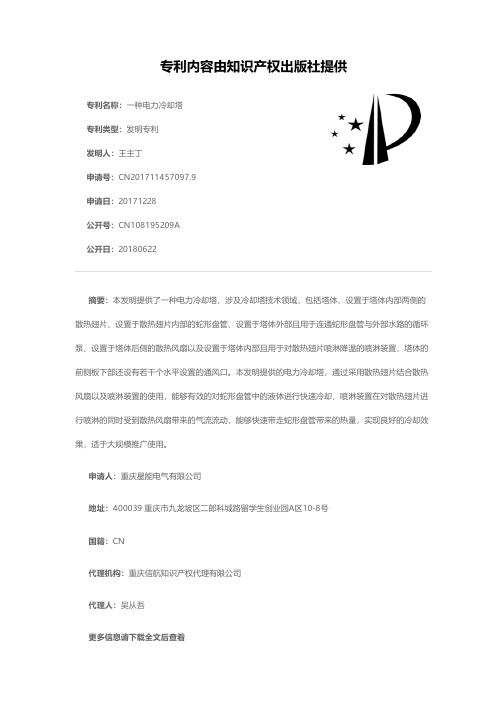

专利名称：一种电力冷却塔
专利类型：发明专利
发明人：王主丁
申请号：CN201711457097.9申请日：20171228
公开号：CN108195209A
公开日：
20180622
专利内容由知识产权出版社提供
摘要：本发明提供了一种电力冷却塔，涉及冷却塔技术领域，包括塔体、设置于塔体内部两侧的散热翅片、设置于散热翅片内部的蛇形盘管、设置于塔体外部且用于连通蛇形盘管与外部水路的循环泵、设置于塔体后侧的散热风扇以及设置于塔体内部且用于对散热翅片喷淋降温的喷淋装置，塔体的前侧板下部还设有若干个水平设置的通风口。

本发明提供的电力冷却塔，通过采用散热翅片结合散热风扇以及喷淋装置的使用，能够有效的对蛇形盘管中的液体进行快速冷却，喷淋装置在对散热翅片进行喷淋的同时受到散热风扇带来的气流流动，能够快速带走蛇形盘管带来的热量，实现良好的冷却效果，适于大规模推广使用。

申请人：重庆星能电气有限公司
地址：400039 重庆市九龙坡区二郎科城路留学生创业园A区10-8号
国籍：CN
代理机构：重庆信航知识产权代理有限公司
代理人：吴从吾
更多信息请下载全文后查看。

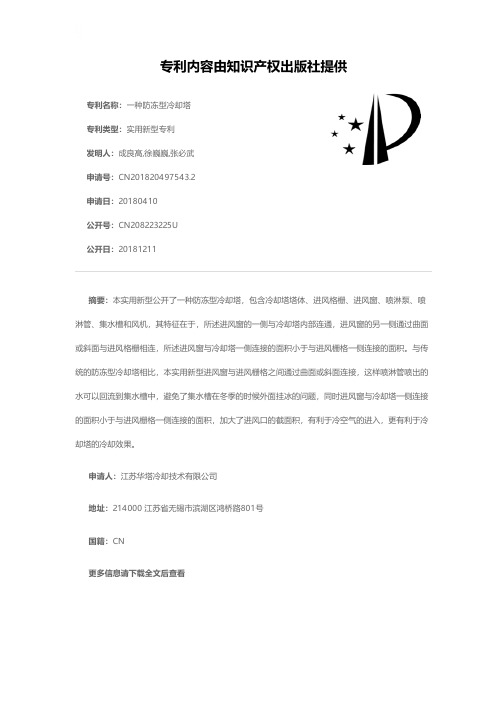

专利名称：一种防冻型冷却塔专利类型：实用新型专利
发明人：成良高,徐巍巍,张必武申请号：CN201820497543.2申请日：20180410
公开号：CN208223225U
公开日：
20181211
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种防冻型冷却塔，包含冷却塔塔体、进风格栅、进风窗、喷淋泵、喷淋管、集水槽和风机，其特征在于，所述进风窗的一侧与冷却塔内部连通，进风窗的另一侧通过曲面或斜面与进风格栅相连，所述进风窗与冷却塔一侧连接的面积小于与进风栅格一侧连接的面积。

与传统的防冻型冷却塔相比，本实用新型进风窗与进风栅格之间通过曲面或斜面连接，这样喷淋管喷出的水可以回流到集水槽中，避免了集水槽在冬季的时候外面挂冰的问题，同时进风窗与冷却塔一侧连接的面积小于与进风栅格一侧连接的面积，加大了进风口的截面积，有利于冷空气的进入，更有利于冷却塔的冷却效果。

申请人：江苏华塔冷却技术有限公司
地址：214000 江苏省无锡市滨湖区鸿桥路801号
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202020753078.1(22)申请日 2020.05.09(73)专利权人 中金汇融（昆山）信息科技有限公司地址 215000 江苏省苏州市昆山市花桥镇金中路192号(72)发明人 漆田田　张萌　金玉龙　(74)专利代理机构 苏州谨和知识产权代理事务所(特殊普通合伙) 32295代理人 唐静芳(51)Int.Cl.F28F 25/02(2006.01)F28F 27/00(2006.01)(54)实用新型名称一种冷却塔补水自控装置(57)摘要一种冷却塔补水自控装置，包括补水泵、蓄水池、冷却塔和水泵控制箱，冷却塔中包含有集水盘(未图示)，冷却塔用于将集水盘中的水冷却，集水盘有进水口和出水口，其进水口通过供水管路与蓄水池的出水口连通，集水盘出水口输出冷却水，集水盘内设有检测器；水泵控制箱根据所述检测器测得的液位情况控制所述补水泵的开闭及工作状态；其有益效果在于：根据检测器的信号自动控制变频补水泵开启、关闭或频率，或者通过控制大小水泵，来控制流量，使回水箱中的液位始终保持正常平稳状态，避免波动太大，影响供回水系统中的压力和流量。

权利要求书1页 说明书3页 附图1页CN 213179600 U 2021.05.11C N 213179600U1.一种冷却塔补水自控装置，包括补水泵、蓄水池、冷却塔和水泵控制箱，所述冷却塔中包含有集水盘，所述冷却塔用于将所述集水盘中的水冷却，所述集水盘有进水口和出水口，其进水口通过供水管路与所述蓄水池的出水口连通，且其出水口输出冷却水；其特征在于：所述集水盘内设有检测器，所述水泵控制箱根据所述检测器测得的集水盘中水量情况控制所述补水泵的开闭及工作状态。

2.如权利要求1所述的一种冷却塔补水自控装置，其特征在于：所述检测器为液位检测器。

3.如权利要求1所述的一种冷却塔补水自控装置，其特征在于：所述检测器为压力检测器。
