2019年高考物理总复习(教科版)试题：恒定电流综合检测含解析

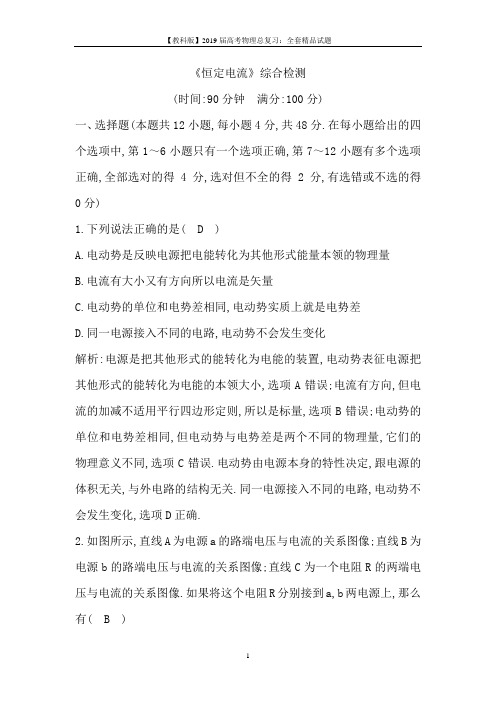

《恒定电流》综合检测(时间:90分钟满分:100分)一、选择题(本题共12小题,每小题4分,共48分.在每小题给出的四个选项中,第1～6小题只有一个选项正确,第7～12小题有多个选项正确,全部选对的得4分,选对但不全的得2分,有选错或不选的得0分)1.下列说法正确的是( D )A.电动势是反映电源把电能转化为其他形式能量本领的物理量B.电流有大小又有方向所以电流是矢量C.电动势的单位和电势差相同,电动势实质上就是电势差D.同一电源接入不同的电路,电动势不会发生变化解析:电源是把其他形式的能转化为电能的装置,电动势表征电源把其他形式的能转化为电能的本领大小,选项A错误;电流有方向,但电流的加减不适用平行四边形定则,所以是标量,选项B错误;电动势的单位和电势差相同,但电动势与电势差是两个不同的物理量,它们的物理意义不同,选项C错误.电动势由电源本身的特性决定,跟电源的体积无关,与外电路的结构无关.同一电源接入不同的电路,电动势不会发生变化,选项D正确.2.如图所示,直线A为电源a的路端电压与电流的关系图像;直线B为电源b的路端电压与电流的关系图像;直线C为一个电阻R的两端电压与电流的关系图像.如果将这个电阻R分别接到a,b两电源上,那么有( B )A.R接到a电源上,电源的效率较高B.R接到b电源上,电源的效率较高C.R接到a电源上,电源的输出功率较小D.R接到b电源上,电源的输出功率较大解析:由闭合电路欧姆定律U=E-Ir可知,图像与U轴的交点表示电动势,则a的电动势较大,图像的斜率大小表示内阻,则b电源的内阻r 较小.当电阻R与电源组成闭合电路时,电阻R的U-I图线与电源的U-I图线的交点表示工作状态,交点的纵坐标表示电压,横坐标表示电流,两者乘积表示电源的输出功率,由图看出R接到a电源上,电压与电流的乘积较大,电源的输出功率较大,选项C,D错误;电源的效率η=×100%=×100%=×100%=×100%,可知R相等的情况下,r越大,电源的效率越小,即b电源的效率高,选项B正确,A错误.3.如图所示,电源电动势为E,内阻为r,电表为理想电表,灯泡L和电阻R阻值均恒定,在滑动变阻器的滑片由a端滑向b端的过程中,下列说法正确的是( D )A.灯泡消耗的功率逐渐增大B.电压表、电流表示数均减小C.电源消耗的总功率增大,热功率减小D.电压表示数变化量与电流表示数变化量比值的绝对值恒定不变解析:在滑动变阻器的滑片由a端滑向b端的过程中,滑动变阻器连入电路的有效电阻逐渐增大,电路中的电流减小,路端电压增大,灯泡消耗的功率逐渐减小,电压表示数增大,电流表示数减小,选项A,B错误;由P总=EI及P热=I2r知电源消耗的总功率、热功率均减小,选项C错误;将灯泡电阻与定值电阻R的并联值归为电源内阻,则电压表示数变化量与电流表示数变化量比值的绝对值为新电源的内阻,是定值,选项D正确.4.如图所示,R1和R2是同种材料、厚度相同、表面为正方形的导体,但R1的尺寸比R2的尺寸大.在两导体上加相同的电压,通过两导体的电流方向如图所示,则下列说法中正确的是( D )A.R1中的电流小于R2中的电流B.R1中的电流大于R2中的电流C.R1中的自由电荷定向移动的速率大于R2中自由电荷定向移动的速率D.R1中自由电荷定向移动的速率小于R2中自由电荷定向移动的速率解析:设正方形的边长为L,厚度为d,则I=,R=ρ=ρ=,得I=,故R1,R2中的电流相等,选项A,B错误;由I=nqSv=nqLdv得,L大则v 小,选项C错误,D正确.5.一灵敏电流表的满偏电流I g=1 mA,内阻为200 Ω.要把它改装成一个量程为0.5 A的电流表,则应在电流表上( B )A.并联一个200 Ω的电阻B.并联一个约为0.4 Ω的电阻C.串联一个约为0.4 Ω的电阻D.串联一个200 Ω的电阻解析:要使电流表量程变为0.5 A,需要并联分流电阻,流过分流电阻的电流I=0.5 A-0.001 A=0.499 A,并联部分的电压U=I g R=0.001×200 V=0.2 V,则需要并联的电阻r==Ω≈0.4 Ω.6.如图所示电路,开关S闭合后,四个灯泡都正常发光,某时刻,L4因灯丝烧断而突然熄灭,假设其他三灯丝都没烧断,则( A )A.L1,L3更亮,L2变暗B.L1更亮,L2,L3变暗C.L1,L2,L3都更亮D.L2变暗,L3更亮,L1亮度不变解析:L4突然熄灭后,外电路总电阻增大,根据闭合电路欧姆定律得知,电路中总电流I减小,L1两端电压U1=E-I(R+r),I减小,其他量不变,则U1增大,L1更亮.L2中电流I2=I-I1,I减小,I1增大,则I2减小,L2变暗.L3电压U3=U1-U2,U1增大,U2减小,则U3增大,L3更亮.所以L1,L3更亮,L2变暗,选项A正确,B,C,D错误.7.如图所示电路中,电源电动势为E内阻为r,开关S闭合,当滑动变阻器R2滑动端向右滑动后,理想电流表A1,A2的示数变化量的绝对值分别为ΔI1,ΔI2,理想电压表示数变化量的绝对值为ΔU.下列说法中正确的是( BC )A.电压表V的示数减小B.电流表A2的示数变小C.ΔU与ΔI1比值一定小于电源内阻rD.ΔU与ΔI2比值一定小于电源内阻r解析:当滑动变阻器滑动端向右滑动后,变阻器接入电路的电阻增大,外电路总电阻增大,则总电流减小.所以电流表A2的示数减小,并联部分电压增大,即电压表V的示数增大,故A错误,B正确;I2=I1+I R1,A2的示数I2变小,通过定值电阻R1的电流增大,则A1的示数I1变小,所以ΔI1一定大于ΔI2.电压表测量路端电压,根据闭合电路欧姆定律U=E- I2r可知,=r,而ΔI1大于ΔI2,所以<r,选项D错误,C正确.8.如图所示电路中,电阻R1∶R2∶R3∶R4=1∶2∶3∶4,C为电容器,A为电流表,当电路中某个电阻断路瞬间,发现有自上而下的电流通过电流表A,则断路的电阻可能是( BC )A.R1B.R2C.R3D.R4解析:设路端电压为U,则根据欧姆定律可得U R1=U,U R2=U,U R3=U,U R4=U,设电源负极的电势为零,则电容器上极板的电势φ上=U,下极板的电势为φ下=U,上极板电势高于下板极电势,有自上而下的电流通过电流表,说明电容器两端电压变大,所以可能为电阻R2断路或者电阻R3断路,选项B,C正确.9.如图所示,一台电动机提着质量为m的物体,以速度v匀速上升.已知电动机线圈的电阻为R,电源电动势为E,通过电源的电流为I,当地重力加速度为g,忽略一切阻力及导线电阻,则( BD )A.电源内阻r=-RB.电源内阻r=--RC.如果电动机转轴被卡住而停止转动,较短时间内电源消耗的功率将变小D.如果电动机转轴被卡住而停止转动,较短时间内电源消耗的功率将变大解析:在时间t内消耗电能(W电)转化为机械能(W机=mgh)和内能(W内= I2Rt),所以W电=mgvt+I2Rt,而W电=P电t,P电=EI-I2r,解得r=--R,选项A错误,B正确;如果电动机转轴被卡住而停止转动,则电动机相当于电阻为R的电阻,所以电路的电流增大,根据P=I2r可知较短时间内电源消耗的功率将变大,选项C错误,D正确.10.如图所示是某电路的示意图,虚线框内是超导限流器.超导限流器是一种短路故障电流限制装置,它由超导部件和限流电阻并联组成.当通过超导部件的电流大于其临界电流I C时,超导部件由超导态(可认为电阻为零)转变为正常态(可认为是一个纯电阻),以此来限制故障电流.超导部件正常态电阻R1=6 Ω,临界电流I C=0.6 A,限流电阻R2=12 Ω,灯泡L上标有“6 V 3 W”字样,电源电动势E=6 V,内阻忽略不计,则下列判断正确的是( ACD )A.当灯泡正常发光时,通过灯L的电流为0.5 AB.当灯泡正常发光时,通过R2的电流为0.5 AC.当灯泡L发生故障短路时,通过R1的电流为1 AD.当灯泡L发生故障短路时,通过R2的电流为0.5 A解析:当灯泡正常发光时,通过灯L的电流为I L== A=0.5 A,选项A 正确;当灯泡正常发光时,超导部件处于超导状态,则通过超导部件的电流为0.5 A,通过R2的电流为零,选项B错误;当灯泡L发生故障短路时,超导部件处于正常状态,此时R1=6 Ω,通过R1的电流为I1== A=1 A ,通过R2的电流为I2== A=0.5 A,选项C,D正确.11.在如图(甲)所示的电路中,电源电动势为 3.0 V,内阻不计,L1,L2为相同规格的小灯泡,这种小灯泡的伏安特性曲线如图(乙)所示,R为定值电阻,阻值为7.5 Ω.当开关S闭合后( CD )A.L1的电阻为ΩB.L1消耗的电功率为7.5 WC.L2的电阻为7.5 ΩD.L2消耗的电功率为0.3 W解析:S闭合后,L1两端的电压为3.0 V,由(乙)图可知,I1=0.25 A,故P1=0.75 W,L1的电阻为12 Ω;L2与R及电源串联,把R和电源等效成电动势为3 V,内阻为7.5 Ω的新电源,在图(乙)中作出新电源的I U 图线,两图线的交点表示出了此时L2两端的电压与通过的电流的大小,由图知U2=1.5 V,I2=0.2 A,所以R2==Ω=7.5 Ω,P2=U2I2=1.5×0.2 W=0.3 W.12.如图所示,D是一个理想二极管,水平放置的平行板电容器AB内部原有带电微粒P处于静止状态.下列措施中,关于P的运动情况说法正确的是( ABD )A.保持S闭合,增大A,B板间距离,P仍静止B.保持S闭合,减小A,B板间距离,P向上运动C.断开S后,增大A,B板间距离,P向下运动D.断开S后,减小A,B板间距离,P仍静止解析:保持S闭合,电源的路端电压不变,增大A,B板间距离,电容减小,由于二极管的单向导电性,电容器不能放电,其电荷量不变,由推论E=得到,板间电场强度不变,微粒所受电场力不变,仍处于静止状态,选项A正确;保持S闭合,电源的路端电压不变,电容器的电压不变,减小A,B板间距离,由E=可知,板间电场强度增大,电场力增大,微粒将向上运动,选项B正确;断开S后,电容器的电荷量Q不变,由推论E=得到,板间电场强度不变,微粒所受电场力不变,仍处于静止状态,选项C错误,D正确.二、非选择题(共52分)13.(5分)用多用电表的欧姆挡测量阻值约十几千欧的电阻R x,以下是一些主要的操作步骤,其中S为挡位选择开关,P为欧姆调零旋钮,请填写其中空白部分:A.把S旋转到欧姆挡 ;B.将两表笔,调节使指针指在零欧姆处;C.将两表笔分别连接在电阻的两端,若其阻值如图指针所示,则R x的阻值大约是Ω.D.把表笔从插孔中拔出,把S旋转到挡.解析:A.因为阻值大约在十几千欧左右,所以旋钮应选择“×1 k”.B.选挡后进行欧姆调零,将两表笔短接,调节欧姆调零旋钮,使指针指在零欧姆处.C.阻值R=12×1 kΩ=12 kΩ=12 000 Ω.D.用完后,把表笔从插孔中拔出,把S旋至“OFF”或交流电压最大挡. 答案:×1 k 短接欧姆调零旋钮12 000 OFF评分标准:每空1分14.(8分)某同学利用电压表和定值电阻测蓄电池电源的电动势和内阻.(1)实验室有以下三个电压表,需要将它们改装成量程为6 V的电压表,以下措施正确的是.A.将电压表V1(0～1 V,内阻约为1 kΩ)与5 kΩ的定值电阻R串联B.将电压表V2(0～2 V,内阻约为2 kΩ)与4 kΩ的定值电阻R串联C.将电压表V3(0～3 V,内阻为3 kΩ)与3 kΩ的定值电阻R串联D.以上三项都可以(2)利用(1)中改装后的电压表,测蓄电池的电动势和内阻,图(甲)为实验电路图,根据给出的电路图,将图(乙)的实物图补充完整.(3)请完成下列主要实验步骤:A.选择正确的实验仪器连接电路;B.将开关S2闭合,开关S1断开,测得电压表的示数是U1;C.再将开关S1闭合,测得电压表的示数是U2;D.断开开关S2;E.若改装后的电压表可视为理想电压表,则电源的内阻r=(用字母U1,U2,R0表示);(4)由于所用电压表不是理想电压表,所以测得的电动势比实际值偏(选填“大”或“小”).解析:(1)将电压表V3(0～3 V,内阻为3 kΩ)与3 kΩ的定值电阻R串联,根据欧姆定律可得两端电压为U=U g+R=3 V+×3 V=6 V;而A,B 选项中的电压表内阻都是不确定的值,故选项C中的改装合适. (2)实物连接图如图.(3)根据欧姆定律 E=U1+r ; E=U2+r;联立解得r=R0.(4)由于所用电压表不是理想电压表,所以通过电源的电流大于通过电阻R0的电流,即E′=U1+(+I1)r′;E′=U2+(+I2)r′,I1>I2, 解得r′=>=R0,即测得的内阻比实际值偏小,同理测得的电动势比实际值也偏小.答案:(1)C (2)图见解析(3)R0(4)小评分标准:每小问2分.15.(9分)如图(甲)所示是某同学为测量金属丝电阻率连接的实物图.图中a,b间接的是待测金属丝,P为可移动的线夹,R0为定值电阻.(1)在方框中画出实物连接对应的电路图;(2)电路中的电阻R0的作用是;(3)闭合开关后,调节P的位置,记录接入电路的长度x及对应的电压表的示数U和电流表的示数I,记录在表格内,并求出的值.以为纵轴,x为横轴,在坐标纸上对测得的数据进行描点,作出图像,如图(乙)所示.由图像可以得到图线与纵轴的交点表示,如果测得金属丝的直径为0.40 mm,则该金属丝的电阻率为.(保留2位有效数字,π取3.1)解析:(1)根据实物的连接图,画出电路图如图.(2)电路中的电阻R0的连接是与电源串联,起保护电路的作用,能防止电路中出现短路;(3)由图可知,图线与纵坐标的交点的截距是2.0,由欧姆定律得R=- R A,又R=,所以=+R A,所以-x的图像的斜率为k=,图线与纵坐标的交点表示电流表的内电阻.由图可知,图线的斜率k==10,即k==10所以ρ=10S=10π·()2,代入数据得ρ≈1.2×10-6Ω·m.答案:(1)图见解析(2)保护电路(3)电流表的内阻 1.2×10-6Ω·m评分标准:(1)问3分,(2)(3)问中每空2分.16.(12分)某同学利用满偏电流为500 μA的电流表、热敏电流等制作电子温度计.(1)制作的实验过程中需要测出该电流表的内阻R g,所用的电路如图(甲)所示,主要步骤是:①接通开关S 1,调节变阻器R1,使指针偏转到满刻度;②保持R 1不变,再接通开关S2,调节电阻箱R2,使指针偏转到满刻度的一半,读出此时R2的阻值为299.0 Ω,可认为R g=R2.实验时,图(甲)电路中的变阻器R1和电源有下列器材可供选择:A.变阻器(0～200 Ω)B.变阻器(0～20 kΩ)C.电源(1.5 V,内阻不计)D.电源(9 V,内阻不计)为了使测量R g尽量精确,R1应选,电源应选.(填选项前的字母)(2)温度在0～300 ℃范围内,某热敏电阻的阻值R1随温度t(℃)的变化情况为R t=200+50t(Ω),把这个热敏电阻、标准定值电阻、电池、开关与电流表串联起来,电路如图(乙),电流表的表盘如图(丙).用该热敏电阻作探头,将表盘上的电流刻度值改成对应的温度值,制作成简单的电子温度计.已知电阻的电动势E=1.5 V,内阻r=1.0 Ω,标准定值电阻的阻值R0=2 500 Ω,根据(1)中测得的R g值和闭合电路欧姆定律,得出电流表表盘上500 μA刻度处对应的温度刻度值是0 ℃,300 μA刻度处对应的温度刻度值是℃.(3)由于用图(甲)电路测定电流表○G 的内阻R g在原理上存在一定的系统误差,因而制作的电子温度计在测量温度时,测量值比真实值(选填“偏大”或“偏小”).解析:(1)电学中利用半偏法测电阻时,要求干路中滑动变阻器R1值要大些,选用的电源的电动势稍大些能减小误差,所以为了尽量精确测量R g,R1应选B,电源应选D.(2)由闭合电路欧姆定律知E=I g(r+R0+R g+R t),当电流表表盘上300 μA刻度处对应温度刻度值是t,则有300×10-6×(1.0+2 500+ 299.0+200+50t)=1.5,解得t=40 ℃.(3)由于利用半偏法测电流表时电阻R g测量值偏小(因为闭合S2后实际电路中干路电流变大),根据I=知电流I实际偏大,因而制作的电子温度计在测量温度时,测量值比真实值要偏大.答案:(1)B D (2)40 (3)偏大评分标准:每问各4分.17.(9分)如图所示,电源电动势E=10 V,其内阻r=1 Ω.固定电阻的阻值R1=3 Ω ,可变电阻R2的阻值可在0～20 Ω之间调节,电容器的电容C=30 μF.求:(1)闭合开关S,当R2=1 Ω时,R2消耗的功率;(2)在(1)的情况下,电容器上极板所带的电荷量;(3)闭合开关S,当R2取何值时,R2消耗的功率最大,最大功率为多少. 解析:(1)通过R2的电流I==2 A,(1分)R2消耗的功率P2=I2R2,(1分)代入数据求得P2=4 W.(1分)(2)电容器上的电压U=U2=·R2=2 V(1分)电容器上极板带正电,Q=CU,(1分)代入数据,得Q=6×10-5 C.(1分)(3)电阻R2消耗的功率P=()2R2(1分)当R2=R1+r=4 Ω时,R2消耗的功率最大,(1分)P m==6.25 W.(1分)答案:(1)4 W (2)6×10-5 C (3)6.25 W18.(9分)如图所示,图(甲)为一个电灯泡两端电压与通过它的电流的变化关系曲线.由图可知,两者不成线性关系,这是由于焦耳热使灯丝的温度发生了变化的缘故,参考这条曲线回答下列问题(不计电流表内阻,线路提供电压不变):(1)若把三个这样的电灯泡串联后,接到电压恒定为12 V的电路上,求流过灯泡的电流和每个灯泡的电阻;(2)如图(乙)所示,将两个这样的电灯并联后再与10 Ω的定值电阻R0串联,接在电压恒定为8 V的电路上,求通过电流表的电流值以及每个灯的实际功率.解析:(1)由于三个电灯完全相同,所以每个电灯两端的电压为U L= V=4 V,结合图像可得当U L=4 V时,I L=0.4 A(2分)故每个电灯的电阻为R==Ω=10 Ω.(1分)(2)设此时电灯两端的电压为U′,流过每个电灯的电流为I,由串联电路的规律得U=U′+2IR0(2分)代入数据得U′=8-20I(1分)在图(甲)上画出此直线如图所示.可得到该直线与曲线的交点(2 V,0.3 A),即流过电灯的电流为0.3 A,则流过电流表的电流为I A=2I=0.6 A,(2分)每个灯泡的功率为P=UI=2×0.3 W=0.6 W.(1分) 答案:(1)0.4 A 10 Ω(2)0.6 A 0.6 W。

第一部分特点描述恒定电流主要考查以"电路"为核心三部分内容:一是以部分电路欧姆定律为中心,考查直流电路基本概念、伏安法测电阻、电功和电热等问题;二是以闭合电路欧姆定律为中心,考查电源作用、闭合电路功率分配和能量转化关系、电路路端电压与电源电动势和内阴天关系;三是以电路中电工仪表使用为中心,考查电学实验中仪器选取、电表读数、实物连接、数据处理和误差分析等问题、尤其是电学知识联系实际问题和探究实验问题是近几年高考考查热点、欧姆定律、焦耳定律往往与电磁感应现象相交叉渗透；电功率、焦耳热计算往往与现实生活联系较密切,是应用型、能力型题目重要内容之一,也是高考命题热点内容之一。

历届高考命题形式一是以选择、填空方式考查知识；二是与静电、磁场和电磁感应结合综合题。

该模块复习重点为：1、掌握电路基本概念,会用欧姆定律、电阻定律、焦耳定律分析问题、2、掌握闭合电路欧姆定律,能够结合串、并联电路特点分析问题,会分析电路动态变化问题、3、掌握各种电学仪器使用、电学各实验方法和原理,能够设计电路、连接电路、分析电路故障,能够用表格、图象等分析实验数据、第二部分知识背一背一、电流1．电流形成条件：（1）导体中有能够自由移动电荷；（2）导体两端存在持续电压．2．电流方向：与正电荷定向移动方向相同,与负电荷定向移动方向相反． 电流虽然有方向,但它是标量． 3．电流（1）定义式：I ＝qt、（2）微观表达式：I ＝nqvS ,式中n 为导体单位体积内自由电荷数,q 是自由电荷电荷量,v 是自由电荷定向移动速率,S 为导体横截面积． （3）单位：安培（安）,符号是A,1 A ＝1 C/s 、 二、电阻定律1．电阻定律：R ＝ρl S ,电阻定义式：R ＝UI、2．电阻率（1）物理意义：反映导体导电性能物理量,是导体材料本身属性． （2）电阻率与温度关系①金属电阻率随温度升高而增大； ②半导体电阻率随温度升高而减小；③超导体：当温度降低到绝对零度附近时,某些材料电阻率突然减小为零成为超导体． 三、欧姆定律（1）内容：导体中电流I 跟导体两端电压U 成正比,跟导体电阻R 成反比．（2）公式：I ＝U R、（3）适用条件：适用于金属和电解液导电,适用于纯电阻电路．（4）导体伏安特性曲线：用横坐标轴表示电压U ,纵坐标轴表示电流I ,画出I ­U 关系图线．①线性元件：伏安特性曲线是通过坐标原点直线电学元件,适用于欧姆定律．②非线性元件：伏安特性曲线是曲线电学元件,不适用填适用、不适用）于欧姆定律．四、电功、电热、电功率 1．电功（1）定义：导体中恒定电场对自由电荷静电力做功． （2）公式：W ＝qU ＝IU t 适用于任何电路）． （3）电流做功实质：电能转化成其他形式能过程． 2．电功率（1）定义：单位时间内电流做功,表示电流做功快慢． （2）公式：P ＝W /t ＝IU 适用于任何电路）． 3．焦耳定律（1）电热：电流流过一段导体时产生热量． （2）计算式：Q ＝I 2Rt 、 4．热功率（1）定义：单位时间内发热量．（2）表达式：P ＝Q t＝I 2R五、串、并联电路特点 1．电阻串联电流：I ＝I 1＝I 2＝…＝I n ,电压：U ＝U 1＋U 2＋…＋U n ,电阻：R ＝R 1＋R 2＋…＋R n ；电压分配：U 1U 2＝R 1R 2,U n U ＝R n R ,功率分配：P 1P 2＝R 1R 2,P n P ＝R nR。

2019年高考物理重点新题精选分类解析（第4期）专项08恒定电流注意事项：认真阅读理解，结合历年的真题，总结经验，查找不足！重在审题，多思考，多理解！无论是单选、多选还是论述题，最重要的就是看清题意。

在论述题中，问题大多具有委婉性，尤其是历年真题部分，在给考生较大发挥空间的同时也大大增加了考试难度。

考生要认真阅读题目中提供的有限材料，明确考察要点，最大限度的挖掘材料中的有效信息，建议考生答题时用笔将重点勾画出来，方便反复细读。

只有经过仔细推敲，揣摩命题老师的意图，积极联想知识点，分析答题角度，才能够将考点锁定，明确题意。

1、(2018北京朝阳区期末)如下图，电源内阻不可忽略，电路中接有一小灯泡和一电动机。

小灯泡L 上标有“6V12W ”字样，电动机的线圈电阻R M ＝0.50Ω。

假设灯泡正常发光时，电源的输出电压为12V ，此时A 、整个电路消耗的电功率为24WB 、电动机的热功率为12WC 、电动机的输出功率为12WD 、电动机的输入功率为12W2、(2018北京朝阳区期末)如下图的电路中，电源电动势为E ，内电阻为r ，L 为小灯泡〔其灯丝电阻可以视为不变〕，R 1和R 2为定值电阻，R 3为光敏电阻，其阻值的大小随照射光强度的增强而减小。

闭合开关S 后，将照射光强度增强，那么 A 、电路的路端电压将增大 B 、灯泡L 将变暗C 、R 2两端的电压将增大D 、R 1两端的电压将增大3.〔2018浙江名校测试〕如下图，R 1，R 2为可调电阻，R 3为一般电阻，R 4为热敏电阻(电阻随温度升高而减小〕。

当环境温度升高时，以下说法中正确的选项是A 、电容器所带电量减小B 、假设R 2的阻值减小，电流表的示数可能保持不变C 、假设R 2的阻值增大，电容器的带电量可能保持不变D 、假设R 1的阻值减小，电容器的带电量可能保持不变4、〔2018江苏苏南四校联考〕如图电路中，电源电动势为E 、内阻为r ，R 0为定值电阻，电容器的电容为C 、闭合开关S ，增大可变电阻R 的阻值，电压表示数的变化量为△U ，电流表示数的变化量为△I ，那么：A 、变化过程中△U 和△I 的比值保持不变B 、电压表示数U 和电流表示数I 的比值不变C 、电阻R 0两端电压减小，减小量为△UD 、电容器的带电量增大，增加量为C △U 答案:AD解析：闭合开关S ，增大可变电阻R 的阻值，电流表示数减小，电压表示数增大，变化过程中△U 和△I 的比值等于定值电阻R 0与电源内阻r 之和，保持不变；电压表示数U 和电流表示数I 的比值等于可变电阻R 的阻值，逐渐增大，选项A 正确B 错误；电阻R 0两端电压减小，减小量小于△U ，选项C 错误；电容器的带电量增大，增加量为C △U ，选项D 正确。

专题12 恒定电流1. （2019高考安徽理综第19题）用图示的电路可以测量电阻的阻值.图中R x 是待测电阻，R 0是定值，○G 是灵敏度很高的电流表，MN 是一段均匀的电阻丝.闭合开关，改变滑动头P 的位置，当通过电流表○G 的电流为零时，测得MP=l 1，PN=l 2，，则R x 的阻值为 A.102l R l B.1012l R l l + C.201l R l D.2012l R l l + 答案：C 解析:根据电阻定律有12M N R l R l =，当电表无读数时，有0M N X R R R R =,解得201x l R R l =，选项C 正确 2．（2013高考上海物理第12题）在车门报警电路中，两个按钮开关分别装在汽车的两扇门上，只要有开关处于断开状态，报警灯就发光.能实现此功能的电路是答案：B解析：能实现此功能的电路是与门电路，选项B 正确.3.(2013高考江苏物理第4题)在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置，电路如图所示. M 是贴在针口处的传感器，接触到药液时其电阻R M 发生变化，导致S 两端电压U 增大，装置发出警报，此时（A ）R M 变大，且R 越大，U 增大越明显（B ）R M 变大，且R 越小，U 增大越明显（C ）R M 变小，且R 越大，U 增大越明显（D ）R M 变小，且R 越小，U 增大越明显答案：C解析：根据题述接触到药液时其电阻R M 发生变化，导致S 两端电压U 增大，R M 变小，且R 越大，U 增大越明显，选项C 正确.4．（2013高考上海物理第24题）如图，电路中三个电阻R l 、R 2和R 3的阻值分别为R 、2R 和4R .当电键S 1断开、S 2闭合时，电源输出功率为P 0；当S 1闭合、S 2断开时，电源输出功率也为P 0.则电源电动势为＿＿＿＿；当S 1、S 2都断开时，电源的总功率为＿＿＿＿.答案：032P R 0.3 P 0.解析：当电键S 1断开、S 2闭合时，电路中电流I 1=E/(R+r)，P 0=I 12R=E 2 R /(R+r)2..当S 1闭合、S 2断开时，电路中电流I 2=E/ (4R+r)，P 0=I 224R=E 24R/(4R+r)2..联立解得：r=R/2，.当S 1、S 2都断开时，电路中电流I 3，电源的总功率为P=EI 3=0.3 P 0.。

新课标高考物理专题复习：《恒定电流》( 附参照答案 )一、选择题。

（共 20 小题，每题 3 分，共 60 分，部分分 1 分）1. 如图，电源电动势为E，内阻为r ，给外电阻R供电，则以下图中不可以反应全电路特色的图象是 ()E r IUU/V I/A U/V P出/WE/rOI/A O E U/V OCR/ΩO r R/ ΩA B D2．如下图，电源电动势=8V，内电阻为r =0.5 Ω，“ 3V,3W”的灯泡L与电动机 M串连接E在电源上，灯泡恰巧正常发光，电动机恰巧正常工作，电动机的线圈电阻L R0=1.5Ω 。

以下说法正确的选项是()E A．经过电动机的电流为 1.6A B．电动机的效率是62.5%MrC．电动机的输入功率为 1.5W D．电动机的输出功率为3W3．在如下图电路中，闭合电键S，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用123表示，电表示数I 、 U、U和U变化量的大小分别用I 、U1、U2和U3表示．以下比值正确的选项是（）A.U1/I不变，U1/I 不变 C.U2/I变大，U2/I 变大C.U2/I变大，U2/I 不变 D.U3/I变大， U3/I 不变4．右图为包括某逻辑电路的一个简单电路图，L 为小灯泡．光照耀电阻远小于 R．则以下说法正确的选项是（）A．该逻辑电路是非门电路；当电阻R 遇到光照时，小灯泡L 不发光B．该逻辑电路是非门电路；当电阻R 遇到光照时，小灯泡L 发光C．该逻辑电路是与门电路；当电阻R 遇到光照时，小灯泡L 不发光D．该逻辑电路是或门电路；当电阻R 遇到光照时，小灯泡L 发光R时，其阻值将变得5VR1R L5. 小灯泡通电后其电流I随所加电压U变化的图线如下图，P为图线上一点，为图线的PN切线， PQ为 U轴的垂线， PM为 I 轴的垂线。

则以下说法中正确的选项是()A．跟着所加电压的增大，小灯泡的电阻增大1IUB．对应P点，小灯泡的电阻为R＝I2I2 M PC．对应P点，小灯泡的电阻为R＝U1I1 N21I－ ID．对应P点，小灯泡的功率为图中矩形PQOM所围的面积QO U1U6. 如下图，四个同样的电流表分别改装成两个安培表和两个伏特表，安培表A1的量程大于A2的量程，伏特表 V1的量程大于 V2的量程，把它们按图接入电路中，则以下说法正确的选项是A．安培表 A1的读数大于安培表 A2的读数B．安培表A1的偏转角大于安培表A2的偏转角C．伏特表V1的读数小于伏特表V2的读数D．伏特表 V1的偏转角等于伏特表V2的偏转角7．如下图的电路中，电池的电动势为E，内阻为 r ，电路中的电阻 R1、 R2和 R3的阻值都相同．在电键 S 处于闭合状态下，若将电键S 由地点 1 切换到地点2。

2019年高考总复习恒定电流题型归纳类型一、对电动势概念的理解例1、下列关于电池的说法正确的是（）A. 同一种干电池，旧电池比新电池的电动势小、内阻大、容量小B. 电源电动势E与通过电源的电流I的乘积EI表示电源内部电场力的功率C. 1号干电池比5号干电池的电动势小、容量大D. 当通过同样的电荷量时电动势为2V的蓄电池比1.5V的干电池提供的电能多【答案】AD【解析】对于干电池，在使用一段时间之后，由于内部发生化学发应释放电荷的物质逐渐减少，因而电动势要变小，容量要变小，同时反应生成物要阻碍电荷的移动，故使电池的内阻变大。

电源电动势E与I的乘积EI表示电源内非静电力的功率，并不是电场力的功率。

1号干电池与5号干电池的电动势都是1.5V，容量不相同，两者体积也有差异，电动势既然反映非静电力做功的本领的大小，电动势越大的，移动相同的电荷量时提供的电能就越多。

故正确选项为AD。

举一反三【变式】铅蓄电池的电动势为2 V，这表示（）A. 电路中每通过1 C电荷量，电源把2 J的化学能转变为电能B. 无论接不接入外电路，蓄电池两极间的电压都为2 VC. 蓄电池在1 s内将2 J的化学能转变为电能D. 蓄电池将化学能转变为电能的本领比一节干电池（电动势为1.5 V）的大【答案】AD类型二、闭合电路的分析与计算例2如图，电路中定值电阻阻值R大于电源内阻阻值r。

将滑动变阻器滑片向下滑动，理想电压表V1、V2、V3示数变化量的绝对值分别为ΔV1、ΔV2、ΔV3，理想电流表A示数变化量的绝对值ΔI，则（）（A ）A 的示数增大 （B ）V 2的示数增大（C ）ΔV 3与ΔI 的比值大于r (D)ΔV 1大于ΔV 2【答案】ACD【解析】本题考查闭合电路欧姆定律和串、并联电路的特点，滑片向下滑动，连入电路中的电阻R 变减小，由I =E/(R+R 变+r )，A 表示数增大，故A 正确；V2表测量的是电源的输出电压U 2=E －Ir 减小，故B 错误； U 3＝E －Ir －IR ，则有ΔV 3＝ΔI ×(R +r )，ΔV 3与ΔI 的比值等于R +r ，大于r ，故C 正确。

2019 高考物理单元综合测试题第7 章恒定电流本卷分第一卷 ( 选择题 ) 和第二卷 ( 非选择题 ) 两部分、总分值 100分，考试时间 90 分钟、第一卷 ( 选择题共 40 分)【一】选择题 ( 共 10 小题，每题 4 分，共 40 分，在每题给出的四个选项中，有的小题只有一个选项吻合题目要求，有些小题有多个选项吻合题目要求，所有选对的得4 分，选不全的得2 分，有选错或不答的得 0 分)1、以下说法正确的选项是()UA、由R＝I知，一段导体的电阻跟它两端的电压成正比，跟经过它的电流成反比U UB、比值I反响了导体阻截电流的性质，即电阻R＝ IC、导体中电流越大，导体电阻越小UD、由I＝R知，经过一段导体的电流跟加在它两端的电压成正比[ 答案 ]BD[ 分析 ] 导体的电阻决定于导体自己，与U、I没关，故A、C错误；U比值I反响了导体对电流的阻截作用，是电阻的定义式，即选项B 正确；由欧姆定律可知， D项正确、2、下边关于多用电表的使用中出现的一些与事实不相吻合的现象有 ()A、待测电阻不跟其余元件断开，其丈量值将偏大B、丈量电阻时，用两手碰表笔的金属杆，其丈量值偏小C、丈量电阻时，假如电路不睦电源断开，可能出现烧坏表头的状况D、用多用电表丈量 60W灯泡的电阻，其阻值比用额定电压和额定功率算出的电阻大[ 答案 ]AD[ 分析 ] 待测电阻不跟其余元件断开时，可能是与其余元件并联，丈量值可能偏小；测电阻时，两手碰表笔的金属杆，人体电阻与待测电阻并联，丈量值偏小；丈量电阻时，假如电路不睦电源断开，欧姆表两端的电压可能过大，从而烧坏电表：用多用表丈量灯泡的电阻，丈量的是灯泡不发光时的电阻，灯泡用额定电压和额定功率计算出的电阻是灯泡正常发光时的电阻，灯泡正常发光时温度很高，电阻较大，故应选 A、D.3.中国江苏某一品牌的太阳能热水器中含有辅助电加热控制器，当太阳能不足时，热水器中的水温达不到所需要的温度，热水器内安装的电阻丝辅助加热装置会自动工作，以以下图，如要在最短的时间内将水加热到预期的温度，应将选择开关置于哪一个档位 ()A、“0”档B、“1”档C、“2”档D、“3”档[ 答案]B[ 分析 ] 太阳能热水器需要温度是定值，汲取的能量是定值，依据U2Q＝R t ，假准时间最短，电阻R一定最小，所以应当选择开关置于“1”档，选 B 项、4、粗细平均的金属环上A、B、C、D四点把其周长分成四等份，以以下图，当 A、C点接入电路中时，圆环耗费的电功率为 P；当 A、B点接入电路时，圆环耗费的电功率为 ( 电源电阻不计 )()A、3PB、4P/3C、PD、3P/4[ 答案]D4R，那么A、C接入电路中时，金属[ 分析 ] 设金属环的总电阻为3R E24E2环的总电阻为4，圆环耗费的电功率为 P＝3R/4＝3R，当 A、B 点接E23入电路中时，那么并联的电阻为R，那么功率 P1＝R＝4P，D正确、5、(2018 ·北京旭日区模拟 ) 电动势为E、内阻为r的电源，与定值电阻 R1，R2，R3连接成以以下图的电路、当开关S闭合时()A、电压表和电流表的示数均减小B、电压表和电流表的示数均增大C、电压表的示数减小，电流表的示数增大D、电压表的示数增大，电流表的示数减小[ 答案]A[分析 ]由题图知，电阻 R 2 与 R 3 并联，闭合开关S 时， R 2 接入电路，故电路总电阻变小，电流变大，内电压变大，外电压变小，电压表示数变小，又因为电流变大，电阻R 1分压变大，并联部分分压变小，故经过 R 3 的电流变小，电流表示数变小，故 A 正确、6、(2018 ·杭州模拟 )酒精测试仪利用的是一种二氧化锡半导体型酒精气体传感器， 酒精气体传感器的电阻随酒精气体浓度的变化而变化、 在以以下图的电路中，R 和 R 0 为定值电阻，不一样的酒精气体浓度对应着传感器的不一样电阻，所以，显示仪表读数的指针与酒精气体浓度有了对应关系、 假如二氧化锡半导体型酒精气体传感器电阻 r ′的倒数与酒精气体的浓度成正比，那么，电压表示数 U 与酒精气体浓度 c 之间的对应关系正确的选项是 ()A 、U 越大，表示 r ′越大 c 越大， c 与 U 成正比B 、U 越小，表示 r ′越小 c 越大，但是 c 与 U 成正比C 、U 越小，表示 c 越小， c 与 U 成反比D 、U 越大，表示 c 越小，但是 c 与 U 不行正比[ 答案]DER[ 分析 ] 依据闭合电路的欧姆定律可得U ＝R 0＋R ＋r ＋r ′，假如二氧化锡半导体型酒精气体传感器电阻r ′的倒数与酒精气体的浓度 1ER成正比， r ′＝kc ，两式联立得 U ＝1 ，故可得 D 项正确、R 0＋R ＋r ＋kc7、(2018 ·哈尔滨模拟 )以以下图，闭合开关 S后，在滑动触头P由a端滑向b端过程中，以下表述正确的选项是 ()A、路端电压变大B、电流表的示数变大C、电阻R2耗费的功率变大D、电阻R1上的电流变小[ 答案]C[ 分析 ] 滑动触头向b端滑动过程中，滑动变阻器连入电路的电阻变小，那么整个电路中电阻减小，依据闭合电路欧姆定律可知干路上电流 I 变大，电源内阻分得的电压增大，路端电压U 变小，选项A U错误；由 I 3＝R3可知电流表示数减小，选项 B 错误；依据I2＝I－I3可知 I 2变大，那么电阻 R2耗费功率变大，选项C正确， D错误、8、电源的效率η定义为外电路电阻耗费的功率与电源的总功率之比、在测电源电动势和内电阻的实验中获得的实验图线以以下图，图中 U为路端电压， I 为干路电流， a、b 为图线上的两点，相应状态下电源的效率分别为ηa、ηb.由图可知ηa、ηb 的值分别为()3112A. 4、4B.3、31121C.2、2D.3、3[ 答案]D[ 分析 ] 此题观察电路的U－I 图象以及电源的效率，解决此题的要点是抓住图象的物理意义、由U－I 图象可知，假设电源的电动势为 6U0，那么a、b两点处对应的路端电压分别为4U0、2U0，电源的效UI U U12U21率η＝EI＝E，所以ηa＝E＝3，ηb＝E＝3.9、(2018 ·乌鲁木齐模拟 )以以下图电路，电源内阻不行忽视， R0为定值电阻，开关S闭合后，滑动变阻器滑片 P 置于滑动变阻器的中点时，电压表示数为8V，当滑片从中点向 b 端挪动距离 s 后，电压表示数变成6V；滑片从中点向 a 端挪动距离 s 后，电压表示数为()A、9VB、10VC、11VD、12V[ 答案]D[ 分析 ] 设电源电动势为E，内阻为r，滑动变阻器的总电阻为R，长度为 s 的电阻为 R′，由闭合电路的欧姆定律可得： U＝E R×1r ＋R＋2R；U＝E11 R× R，联立两式可解得： R′＝3( r ＋R＋2R) ，0200 r＋R0＋2＋R′滑片从中点向a 端挪动距离s后由：＝E× 0，联立解RU Rr ＋R0＋2－R′得 U＝12V，D选项正确、10、(2018 ·济南模拟 ) 以以下图的电路中，电源内阻不行忽视，假设调整可变电阻 R的阻值，可使电压表的示数减小 U(电压表为理想电表 ) ，在这个过程中 ()A、经过R的电流减小，减少许必定等于U/ R112UB、R两端的电压增添，增添量必定等于C、路端电压减小，减少许必定等于UD、经过R2的电流增添，但增添量必定小于U/ R2[ 答案 ]ADU，由部分电路的欧姆定律，经过 R [ 分析 ] 电压表的示数减小1的电流减小，减小量必定等于 U/ R1，A项正确；依据闭合电路的欧姆定律，电压表的示数减小，说明总电阻减小，总电流增添，电源内阻和 R2耗费的总电压增添 U，R2两端的电压增添，增添量必定小于U，B项错误，D项正确；路端电压增添，增添量必定小于U，C项错误、第二卷 ( 非选择题共 60 分)【二】填空题 ( 共 3 小题，共 18 分、把答案直接填在横线上)11、(4 分)(2018 ·北京海淀模拟 )多用电表是实验室和生产实质中常用的丈量仪器、使用多用电表测某段导体的电阻、(1)主要的操作过程分以下三个步骤，请填写第②步操作、①将红、黑表笔分别插入多用电表的“＋” “－”插孔；选择电阻截“× 10”；②__________________________________________________________ __________________________________________________________；③把红、黑表笔分别与导体的两端相接，读取导体的电阻、(2)采纳上述的操作步骤后，多用电表的示数以以下图、那么该段导体的电阻丈量值为 ________Ω.[ 答案 ](1) ②将红、黑表笔短接，调整调零旋钮调零(2)80[ 分析 ](1) ②选挡以后要进行欧姆调零、 (2) 电阻丈量值为 8×10 Ω＝80Ω.12、(6 分)(2018 ·嘉兴模拟 ) 现要测电阻R0的阻值、干电池组的电动势 E 及内阻 r .给定的器械有：两个理想电压表(量程均为3.0V)，理想电流表 ( 量程为 0.60A) ，滑动变阻器R，待测的电阻R0，两节串通的电池，开关 S 及导线假设干、某同学设计一个如图甲所示的电路同时测电阻 R0、电池组的电动势及内阻、调理变阻器，电压表V1，V2和电流表A 分别测得多组U1，U2，I的数据，并作出U1－I图( 图线 1) 和 U2－I 图(图线2)，如图乙、(1)由图可知电阻 R0阻值为________Ω；(2)电池组 E 的电动势为________V，内阻为______Ω.(结果保留两位有效数字 )[ 答案[ 分析 ](1) 由图线 2 可以看出电阻R0＝Ω＝4Ω；(2)经过图线 1 可以看出电源电动势为，内阻为斜率的绝对值，即 2.0 Ω.13、(8 分)(2018 ·南通模拟 ) 在描绘小灯泡伏安特征曲线的实验中，供给的实验器械有：A 、小灯泡 ( 额定电压为 12V ，额定电流约 0.5A)B 、直流电流表 A(0～，内阻约 0.8 Ω)C 、直流电压表 V 1(0 ～3V ，内阻约 5k Ω)D 、直流电压表 V 2(0 ～15V ，内阻约 15k Ω)E 、滑动变阻器 R 1(0 ～5Ω，2A)F 、滑动变阻器 R 2(0 ～20Ω ，2A)G 、电源 (12V ，内阻不计 )H 、开关 S 及导线假设干、某同学设计了实验丈量电路， 经过改变变阻器的滑片地点， 使电表读数从零开始变化，记录多组电压表的读数 U 和电流表的读数 I .(1) 实验中电压表应采纳 ________( 填“V 1”或“V 2”) ，滑动变阻器应采纳 ________(填“ R 1”或“ R 2”) ；(2) 在图甲虚线框内画出实验电路图；甲(3) 该同学在实验中测出 8 组对应的数据 ( 见下表 ) ：次 2 34 5 6 78 数1I 0 0 0 0 0 0 0/A.22.30.38.45.47 .50 .12U12 368 9 1/V 0.4.6.0.4.6.2请在图乙坐标中，描点作出 U －I 图线、由图象可知，灯泡的功率增大时，其电阻 ________( 填“增大”“减小”或“不变” ) 、[ 答案 ](1)V 2R2(2)如图甲所示 ( 电路图中只要有错不得分 )(3)如图乙所示增大[ 分析 ](1) 灯泡的额定功率为 12W，那么电压表应采纳 15V 的电压表 V2，灯泡正常工作的电阻为 24Ω，滑动变阻器要采纳分压式接法，假设采纳 R1，那么电路中的电流超出2A，所以采纳 R2.(2)因灯泡的电阻较小，电流表应采纳外接法；滑动变阻器采纳分压式接法、(3)依照拟合出的 U－I 图象，图象上的点与坐标原点的连线的斜率逐渐增大，故电阻变大、【三】论述计算题 ( 共 4 小题，共 42 分、解答应写出必需的文字说明、方程式和重要演算步骤，只写出最后答案不可以得分，有数值计算的题，答案中一定明确写出数值和单位 )14、(10 分) 以以下图，电源电动势E＝20V，内阻r＝1Ω，当接入固定电阻R＝4Ω时，电路中标有“3V,6W”的灯泡L和内阻R D＝Ω的小型直流电动机 D都恰能正常工作、试求：(1) 电路中的电流大小； (2) 电动机的额定电压； (3) 电动机的输出功率、 [ 答案 ](1)2A(2)27V(3)12W I ＝P L / U L ＝6/3A ＝[ 分析 ](1) 灯泡 L 正常发光，电路中的电流为2A (2) 由闭合电路欧姆定律可求得，电动机的额定电压为U D ＝ E －I ( r ＋R ) －U L ＝20V －2×(1 ＋4)V －3V ＝7V(3) 电动机的总功率为 P 总 ＝IU D ＝2×7W ＝14W 电动机的热功率为 P 热＝I 2R D ＝22×＝2W所以电动机的输出功率为 P 出＝P 总 －P 热＝14W －2W ＝12W 15、(10 分)以以下图，变阻器 R 0 的滑片 P 从最左端移到最右端时电压表的示数变化范围是 0～4V ，电流表的示数变化范围是 1A ～，电源的内阻可忽视不计、求电阻 R 的阻值、变阻器 R 0 的最大阻值和电源电压 U .[ 答案 ]8 Ω8Ω8V[ 分析 ] 当电压表示数 U 1＝0 时，电流表示数 I A ＝1A 电源电压： U ＝I 1 R ＝1×R ①当电压表示数 U 2＝4V 时，电流表示数I 2＝U 2 4V R 2＝I 2＝ ＝8Ω 电源电压： U ＝U 2 ＋I 2R ＝4＋ ×R ②由①②解得： U ＝8V ，R ＝8Ω.16、(11 分)以以下图的电路中，电路耗费的总功率为40W，电阻R为 4Ω，R12为 6Ω，电源内阻r为 0.6 Ω，电源的效率为 94%，求：(1)a、b 两点间的电压；(2)电源的电动势、[ 答案 ](1)4.8V(2)20V[ 分析 ](1) 电流是联系内、外电路的桥梁，是求解闭合电路的要点，而电源的内电路部分为求解该题的打破口、2电源内部的热功率P 内＝I rP总1－η故 I ＝r＝2AR1R2因为 R1、R2并联，所以 U ab＝I R1＋R2＝P总(2)由 P总＝IE 得 E＝I＝20V17、(11 分)(2018 ·黄冈模拟 ) 在以以下图的电路中，R1是由某金属氧化物制成的导体棒，实考据明经过它的电流 I 和它两端电压 U 依照 I ＝kU3的规律(式中 k＝3)，R2是一般电阻，阻值为24Ω，依照欧姆定律，电源电动势 E＝6V，闭合开关S后，电流表的示数为0.16A ，求：(1)R1两端的电压；(2)电源的内电阻 r ；(3)R1、R2和 r 耗费的电功率 P1、P2和 P r. [ 答案 ](1)2V(2)1 Ω分析 ](1) 由I＝kU3得3IU＝k＝0.02 V＝2V(2)依据闭合电路欧姆定律有E＝U＋IR2＋IrE－U－IR2E－U故 r ＝I＝I－R26－2＝Ω－24Ω＝1Ω(3)R1耗费的电功率P1＝ IU＝×2W＝R2和 r 耗费的电功率P2＝ I 2R2＝2×24W≈P r＝ I 2r ＝2×1W≈。

高中物理--恒定电流测试题(含答案)2示数相同,指针偏转角度相同B．图(a)中的A1示数比图(b)中的A1示数小,指针偏转角度相同C．图(b)中的A2示数比图(a)中的A2示数小,指针偏转角度相同D．图(b)中的A1A2示数均比图(a)中的相应电表示数小,指针偏转角度相同6．如图所示,电路中有两个电阻R1和R2它们的阻值分别为2Ω和4Ω,电源的电动势为10 V,内阻为2Ω,则通过电阻R1的电流为()A．2AB．4AC．1.5AD．3A7．如图所示,电路中有一个电阻为R的电阻器,一个电感为L的电感器,一个电容为C的电,一台开关S和一台电压表V。

电源电压为U(t)=Usinωt。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．8．如图所示,电路中有一台电压表V、一台电流表A和一个电阻R,电源电动势为E,内阻为r。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．9．如图所示,电路中有一个电阻为R的电阻器,一个电感为L的电感器,一个电容为C的电,一台开关S和一台电压表V。

电源电压为U(t)=Usinωt。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．10．如图所示,电路中有一个电阻为R的电阻器,一台电压表V和一台电流表A。

电源电动势为E,内阻为r。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．11．如图所示,电路中有一个电阻为R的电阻器,一个电感为L的电感器,一台开关S和一台电压表V。

电源电动势为E,内阻为r。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．12．如图所示,电路中有一个电阻为R的电阻器,一个电感为L的电感器,一个电容为C的电,一台开关S和一台电压表V。

电源电动势为E,内阻为r。

当开关S闭合后,电路中的电流随时间变化的图线为()A．B．C．D．答案：1.A2.C3.A4.B5.A6.C7.B8.C9.A 10.C 11.A 12.C改写：1.一节干电池的电动势为1.5V，意味着当电池中通过1C的电荷量时，化学能能够转化为1.5J的电势能。

阶段示范性金考卷(七)本卷测试内容：恒定电流本试卷分为第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分,共110分。

测试时间90分钟。

第Ⅰ卷(选择题,共60分)一、选择题(本题共12小题,每小题5分,共60分。

在每小题给出四个选项中,第1、2、4、6、8、10小题,只有一个选项正确；第3、5、7、9、11、12小题,有多个选项正确,全部选对得5分,选对但不全得3分,有选错得0分。

)1、有四盏灯,如图所示连接在电路中,L1和L2都标有“220 V'100 W”字样,L3和L4都标有“220 V'40W”字样,把电路接通后,最暗是( )A、 L1B、 L2C、 L3D、 L4解析：由题目给出额定电压和额定功率可以判断出R1＝R2<R3＝R4。

由串联电路功率分配知P4>P1,由I1>I2知P1>P2,而P2与P3大小可由并联电路功率分配知P2>P3,所以四盏灯消耗实际功率大小关系为P4>P1>P2>P3,故最暗灯是L3。

答案：C2、[2014·陕西渭南高三质检一]如图所示,一只玩具电动机用一节干电池供电,闭合开关S后,发现电动机转速较慢,经检测,电动机性能完好；用电压表测a与b间电压,只有0、6 V；断开开关S,测得a与b间电压接近1、5 V,电动机转速较慢原因是( ) A．开关S接触不良B．电动机接线接触不良C．电动机两端接线短路D．电池过旧,内阻过大解析：本题考查了电源电动势和内阻等知识。

开关S接触不良、电动机接线接触不良、电动机两端接线短路,电动机就不会旋转了,而不是转得慢。

电动机转得慢原因是电池过旧,内阻过大,电动机两端电压过低造成,D正确。

答案：D3、[2015·江西师大附中、临川一中高三联考]如图所示电路中,电源电动势E恒定,内阻r＝1 Ω,定值电阻R3＝5 Ω,当电键K断开与闭合时,ab段电路消耗电功率相等,则下列说法中正确是( )A ．电阻R 1、R 2可能分别为4 Ω、5 ΩB ．电阻R 1、R 2可能分别为3 Ω、6 ΩC ．电键K 断开时电压表示数一定大于K 闭合时示数D ．电键K 断开与闭合时电压表示数变化量大小与电流表示数变化量大小之比一定等于6 Ω解析：根据闭合电路欧姆定律知,K 断开时,电压表示数大,C 正确；当满足R 外·R ′外＝r 2时,外电路消耗电功率相等,在此题中,把R 3看成电源内阻一部分,则当R 1(R 1＋R 2)＝(r ＋R 3)2成立时,ab 段电路消耗电功率相等,代入可知,B 错误,A 正确；根据闭合电路欧姆定律E ＝U ＋I (r ＋R 3),K 断开前后ΔUΔI＝r ＋R 3,故D 对。

高考物理《恒定电流》真题练习含答案1.[2024·新课标卷](多选)电动汽车制动时可利用车轮转动将其动能转换成电能储存起来．车轮转动时带动磁极绕固定的线圈旋转，在线圈中产生电流．磁极匀速转动的某瞬间，磁场方向恰与线圈平面垂直，如图所示．将两磁极间的磁场视为匀强磁场，则磁极再转过90°时，线圈中()A．电流最小B．电流最大C．电流方向由P指向QD．电流方向由Q指向P答案：BD解析：磁极顺时针匀速转动相当于线圈逆时针匀速转动，线圈从中性面位置开始转动，磁极转过90°时即线圈逆时针转过90°时，穿过线圈的磁通量为0，磁通量的变化率最大，线圈中电流最大，A错误，B正确；磁极转过90°时相当于题图示中PQ向下切割磁感线，由右手定则可知线圈中电流方向由Q指向P，C错误，D正确．2．[2023·江苏卷]小明通过实验探究电压表内阻对测量结果的影响．所用器材有：干电池(电动势约1.5 V，内阻不计)2节；两量程电压表(量程0～3 V，内阻约3 kΩ；量程0～15 V，内阻约15 kΩ)1个；滑动变阻器(最大阻值50 Ω)1个；定值电阻(阻值50 Ω)21个；开关1个及导线若干．实验电路如图1所示．(1)电压表量程应选用________(选填“3 V”或“15 V”).(2)图2为该实验的实物电路(右侧未拍全).先将滑动变阻器的滑片置于如图所示的位置，然后用导线将电池盒上接线柱A与滑动变阻器的接线柱________(选填“B”“C”或“D”)连接，再闭合开关，开始实验．(3)将滑动变阻器滑片移动到合适位置后保持不变，依次测量电路中O与1，2，…，21之间的电压．某次测量时，电压表指针位置如图3所示，其示数为________ V．根据测量数据作出电压U与被测电阻值R的关系图线，如图4中实线所示．(4)在图1所示的电路中，若电源电动势为E，电压表视为理想电压表，滑动变阻器接入的阻值为R1，定值电阻的总阻值为R2，当被测电阻为R时，其两端的电压U＝________(用E、R1、R2、R表示)，据此作出U­R理论图线如图4中虚线所示．小明发现被测电阻较小或较大时，电压的实测值与理论值相差较小．(5)分析可知，当R较小时，U的实测值与理论值相差较小，是因为电压表的分流小，电压表内阻对测量结果影响较小．小明认为，当R较大时，U的实测值与理论值相差较小，也是因为相同的原因．你是否同意他的观点？请简要说明理由________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________.答案：(1)3 V(2)D(3)1.50(4)ERR1＋R2(5)不同意，理由见解析解析：(1)所用电源为两节干电池，电动势为3 V，则所用电表量程为3 V；(2)闭合开关之前，滑动变阻器阻值应该调到最大，则由图可知，电池盒上的接线柱A 应该与滑动变阻器的接线柱D连接；(3)电压表最小刻度为0.1 V，则读数为1.50 V；(4)由闭合电路欧姆定律可得I＝ER1＋R2当被测电阻阻值为R时电压表读数U＝IR＝ERR1＋R2(5)不同意；当R较大时，则电压表内阻不能忽略，则电路中的电流I＝ER1＋（R2－R）＋RR V R＋R V则电压表读数为U＝ER1＋（R2－R）＋RR VR＋R V·RR VR＋R V＝E（R1＋R2－R）（R＋R V）RR V＋1当R较大时，R＝R2时R最大，此时U＝ER1（R2＋R V）R2R V ＋1＝ER1R V＋R1R2＋1因R V≫R1，则电压表读数接近于U＝ER1 R2＋1＝ER2R1＋R23．[2022·全国甲卷]某同学要测量微安表内阻，可利用的实验器材有：电源E(电动势1.5V，内阻很小)，电流表(量程10 mA，内阻约10 Ω)，微安表(量程100 μA，内阻R g待测，约1 kΩ)，滑动变阻器R(最大阻值10 Ω)，定值电阻R0(阻值10 Ω)，开关S，导线若干．(1)将图中所示的器材符号连线，画出实验电路原理图；(2)某次测量中，微安表的示数为90.0 μA，电流表的示数为9.00 mA，由此计算出微安表内阻R g＝________ Ω.答案：(1)如图所示(2)990解析：流过电阻R 0的电流I 0＝I －I g ＝9 mA －0.09 mA ＝8.91 mA ，由欧姆定律可知，R g＝I 0R 0I g ＝8.91×100.09Ω＝990 Ω. 4．[2024·浙江1月，节选]在“观察电容器的充、放电现象”实验中，把电阻箱R(0～9 999 Ω)、一节干电池、微安表(量程0～300 μA ，零刻度在中间位置)、电容器C(2 200 μF 、16 V )、单刀双掷开关组装成如图1所示的实验电路．(1)把开关S 接1，微安表指针迅速向右偏转后示数逐渐减小到零；然后把开关S 接2，微安表指针偏转情况是________．A ．迅速向右偏转后示数逐渐减小B ．向右偏转示数逐渐增大C ．迅速向左偏转后示数逐渐减小D ．向左偏转示数逐渐增大(2)再把电压表并联在电容器两端，同时观察电容器充电时电流和电压变化情况．把开关S 接1，微安表指针迅速向右偏转后示数逐渐减小到160 μA 时保持不变；电压表示数由零逐渐增大，指针偏转到如图2所示位置时保持不变，则电压表示数为________V ，电压表的阻值为________kΩ(计算结果保留两位有效数字).答案：(1)C (2)0.50 3.1解析：(1)把开关S 接1，电容器充电，电流从右向左流过微安表，微安表指针迅速向右偏转后示数逐渐减小到零；把开关S 接2，电容器放电，电流从左向右流过微安表，则微安表指针迅速向左偏转后示数逐渐减小．(2)由题意可知电压表应选用0～3 V 量程，由图2可知此时分度值为0.1 V ，需要估读到0.01 V ，则读数为0.50 V ．当微安表示数稳定时，电容器中不再有电流通过，此时干电池、电阻箱、微安表和电压表构成回路，根据闭合电路欧姆定律有R ＋R V ＝E I ＝ 1.5160×10－6 Ω＝9.375 kΩ 根据串联电路规律有R R V ＝U R U V ＝1.5－0.50.5＝2 联立可得R V≈3.1 kΩ5．[2021·广东卷]某小组研究热敏电阻阻值随温度的变化规律．根据实验需要已选用了规格和量程合适的器材．(1)先用多用电表预判热敏电阻阻值随温度的变化趋势．选择适当倍率的欧姆挡，将两表笔________，调节欧姆调零旋钮，使指针指向右边“0 Ω”处．测量时观察到热敏电阻温度越高，相同倍率下多用电表指针向右偏转角度越大，由此可判断热敏电阻阻值随温度的升高而________．(2)再按下图连接好电路进行测量．①闭合开关S前，将滑动变阻器R1的滑片滑到________端(填“a”或“b”).将温控室的温度设置为T，电阻箱R0调为某一阻值R01.闭合开关S，调节滑动变阻器R1，使电压表和电流表的指针偏转到某一位置．记录此时电压表和电流表的示数、T和R01.断开开关S.再将电压表与热敏电阻C端间的导线改接到D端，闭合开关S.反复调节R0和R1，使电压表和电流表的示数与上述记录的示数相同．记录此时电阻箱的阻值R02.断开开关S.②实验中记录的阻值R01________R02(填“大于”“小于”或“等于”)，此时热敏电阻阻值R T＝________．(3)改变温控室的温度，测量不同温度时的热敏电阻阻值，可以得到热敏电阻阻值随温度的变化规律．答案：(1)短接减小(2)①b②大于R01－R02解析：(1)使用多用电表的欧姆挡前应先欧姆调零，即将两表笔短接．温度越高，相同倍率下多用电表的指针向右偏转的角度越大，则电阻阻值越小，故热敏电阻的阻值随温度的升高而减小．(2)①闭合开关前，为了保护电路，应该将滑动变阻器的滑片移到b端．②将电压表与热敏电阻C端间的导线改接到D，调节滑动变阻器和电阻箱，使电压表和电流表的示数与改接前一致，则R01＝R02＋R T，所以R01>R02，R T＝R01－R02.。
