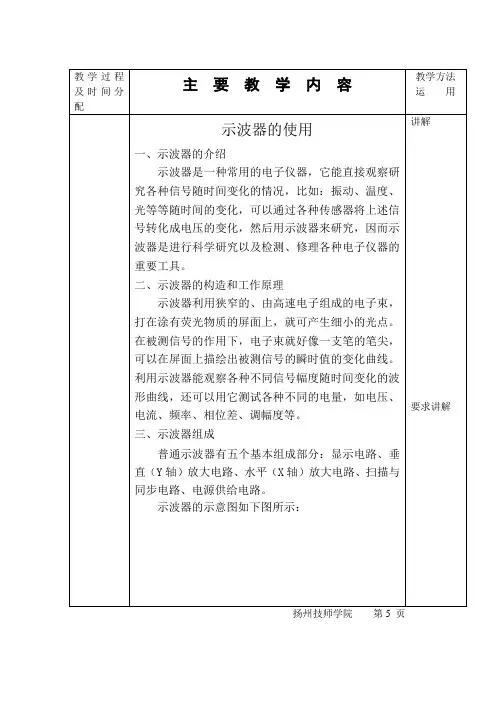

扬州技师学院第5 页
、显示电路
显示电路包括示波管及其控制电路两个部分。
示波管是一种特殊的电子管，是示波器一个重要组成部分。
示波管的基本原理图如右图所示。
由图可见，示波管由电子枪、偏转系统和荧光屏3个部分组成。
扬州技师学院第6 页
扬州技师学院第8页
扬州技师学院第9页
扬州技师学院第10页
①触发方式选择开关：用于选择触发方
式，有正常、自动、电视场信号同步以
②触发信道选择开关：用于选择触发信
扬州技师学院第11页
扬州技师学院第12页
一层发光物质，因而，荧光屏上受到高速电子冲击的
扬州技师学院第13页
扬州技师学院第14页
扬州技师学院第15页
扬州技师学院第16页
扬州技师学院第17页
扬州技师学院第18页
扬州技师学院第19页
扬州技师学院第20
扬州技师学院第20页
扬州技师学院第21页
扬州技师学院第22页
①扫频宽度旋钮：用于调节内部扫描的时间的长
②扫描速率旋钮：用于调节被扫频信号的频率范
扬州技师学院第33 页。

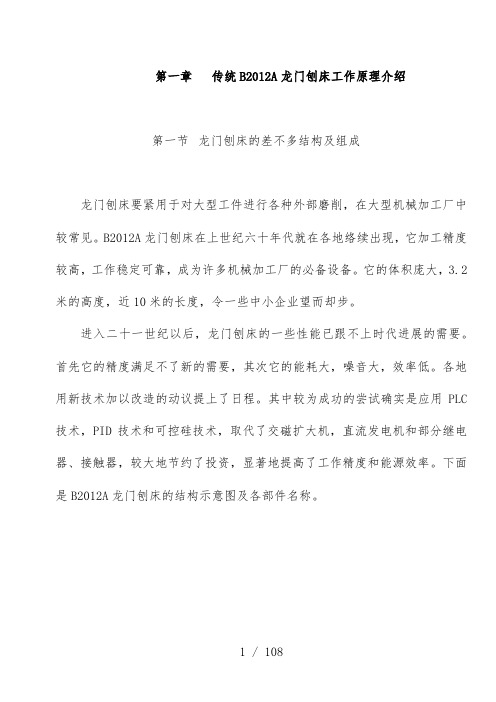

第一章传统B2012A龙门刨床工作原理介绍第一节龙门刨床的差不多结构及组成龙门刨床要紧用于对大型工件进行各种外部磨削，在大型机械加工厂中较常见。
B2012A龙门刨床在上世纪六十年代就在各地络续出现，它加工精度较高，工作稳定可靠，成为许多机械加工厂的必备设备。
它的体积庞大，3.2米的高度，近10米的长度，令一些中小企业望而却步。
进入二十一世纪以后，龙门刨床的一些性能已跟不上时代进展的需要。
首先它的精度满足不了新的需要，其次它的能耗大，噪音大，效率低。
各地用新技术加以改造的动议提上了日程。
其中较为成功的尝试确实是应用PLC 技术，PID技术和可控硅技术，取代了交磁扩大机，直流发电机和部分继电器、接触器，较大地节约了投资，显著地提高了工作精度和能源效率。
下面是B2012A龙门刨床的结构示意图及各部件名称。
图1-1 B2012A龙门刨床结构示意图图中：1）、8）左右侧刀架；2）横梁；3）、7）左右立柱；4）顶梁；5）、6）两个垂直刀架；9）工作台；10）床身。
第二节龙门刨床的交流机组电路B2012A龙门刨床的交流机组电路见附图1。
该电路在龙门刨床中的作用是：一、用于电力拖动。
图中，主电机M A、扩大机电机M B均为拖动电机。
其中M A功率60千瓦，采纳Y－Δ起动。
它采纳联轴方式拖动两台电机—直流发电机M G和直流励磁机M GE。
主电机起动后，意味着直流电源差不多建立，能够开始工作了。
M B功率为2千瓦，用于拖动扩大机，使扩大机正常工作。
二、用于实现对刀架进刀机构、横梁升降、横梁夹紧的操作。
由图中能够看出，三副刀架的拖动电机，横梁升降和横梁夹紧电机，差不多上独立操纵的。
第三节龙门刨床的直流主拖动操纵电路B2012A龙门刨床的直流主拖动操纵电路见附图2。
对该电路各部分的工作原理简述如下：一、直流主电路：通过拖动直流电机，实现对工作台的运行操作。
该电路位于直流主拖动操纵电路上方的中间部分。
他励直流发电机M G 的电枢部分，提供给它励直流电动机M驱动所需的工作电压，它的电压高低直接决定直流电动机的转速，电压的极性则决定直流电动机的转向。
第三部分维修电工高级技能第五章工作前准备一读图与分析1经济型数控系统的读图经济型数控系统在我国机床改造方面应用较广泛，在此对南京大方数控设备公司生产的JWK 系列进行简单的介绍。
该微机控制装置由计算机、驱动电路和步进电动机三大部分组成，硬件是计算机本身和外部设备，执行元件是步进电动机。
（1）微机控制电路如图5-1所示为JWK-15T型机床数控系统控制单元电路图（控制部分）。
零件加工程序由键盘输入，经8031单片机处理运算后发出控制信号，经接口电路向驱动电路付出一系列脉冲信号，经光隔离，放大后驱动步进电动机，控制电动机的运行方向、运行速度及位移量，实现数字控制。
存储器选用了两片27256、2764EPROM,以及一片62256RAM。
监控程序、各功能模块程序存放在27256EPROM内，2764EPROM芯片用于存放常用零件的加工程序。
62256RAM则作为存放调试程序和运行程序的中间数据只用。
I/O接口芯片选用8255A和8155。
8255A有三个可编程（选择其工作方式的）通道A、B和C,可用于与外部设备接口。
其中通道C可在“方式”字的控制下分成两个4位通道，分别与数据通道A和B 配合，输出控制信号和输入外状态信号。
可编程带RAM的I/O接口8155芯片则作为显示和键盘用的接口。
（2）驱动电路驱动电路的功能是将微机送来的弱电信号变成强电信号，供给步进电动机控制绕组电流，从而产生驱动功率。
本装置的步进电动机驱动器采用高、低压供横流斩波电路。
这种方式在高频或低频段工作时，可使电动机绕组电流最大值保持恒定，根据主回路电流的变化情况，反复地接通和关断高电压源，使电流维持在预定的范围内。
JWK-15型数控机床驱动电路如图5-2所示，它主要由判频电路及功放电路组成。
每个驱动器配备一套判频电路，它的作用是当步进电动机运行频率高于740步时，将自动把电动机绕组上的电压由+40V换成+120V，使步进电动机在高频运行时具有较强的驱动力矩。
教案编号：QD-751b-19 版本：A/0 流水号：提交时间：审阅日期教案编号：QD-751b-19 版本：A/0 流水号：提交时间：审阅日期教学内容组织教学：师生互相问候，管理课堂纪律，点名后准备上课。
复习旧课：X62W万能铣床的工作原理、维修易错点教解：一、参观数控部了解磨床。
1.了解主轴电动机的控制。
2.了解进给电机的工作情况。
3.了解进给六个方向的运动方式和操作方式。
4.了解平面磨床的组成。
二、M7120平面磨床的工作原理简介电气线路分析电路见图又由主电路，控制电路，电磁吸盘和照明及指示电路组成。
电气原理图1．主电路共有四台电动机。
M1为液压泵电动机，用它实现工作台的往复运动；M2为砂轮电动机，带动砂轮来完成磨削加工工件；M3为冷却泵电动机，M4为砂轮升降电动机，要求正、反转，用它带动砂轮上下移动，调整砂轮和工件间的位置。
电路中QSI作为电源的总开关，FU1为电路的总短路保护。
KM1控制M1电机电源的通断，FR1为M1的过载保护。
KM1控制M2、M3电机电源的通断，FR2、FR3分别为M2、M3的过载保护。
M3用插头与电路相连接，M3只有在M2起动后才能启动。
由于M4带动砂轮上升、下降，所以由KM3、KM4分别控制M4的正，反转，以实现砂轮的升降。
M4的工作是短期的，故设过载保护。
2.控制电路（l）液压泵电机外的控制：合上电源开关QSI，由K供应135V交流电压经VC全波整流后得直流电压，使电压继电器KA吸会，将控制电路中2号线和3号线接通，亦即接通了控制电路的电源。
（2）工作台的往复运动（纵向进给）1）液压传动，因液压传动换向平衡，易于实现无级调速。
液压泵电动机M1拖动液压泵，工作台在液压作用下做纵向移动。
2）由装在工作台前侧的换向挡铁碰撞床身上的液压换向开关控制工作台进给方向（3）砂轮架的（前进）进给1）砂轮架的上部有燕尾形导轨，可沿着滑座上的水平导轨作横向（前进）移动。
在磨削的过程中，工作台换向时，砂轮架就横向进给一次。

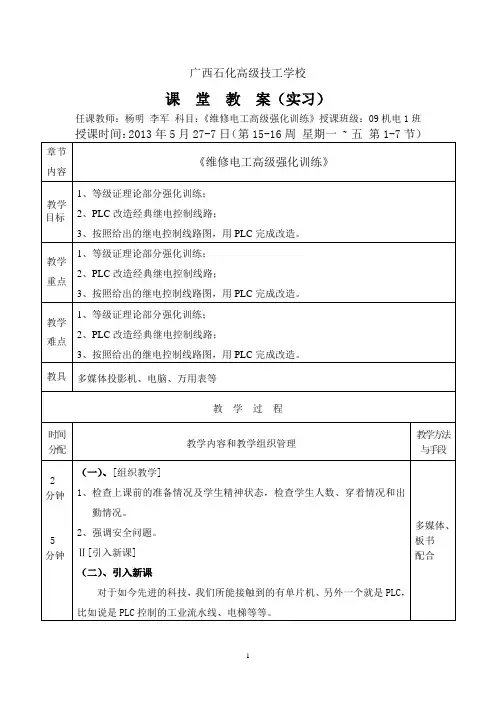

广西石化高级技工学校课堂教案（实习）任课教师：杨明李军科目：《维修电工高级强化训练》授课班级：09机电1班教学过程时间分配教学内容及教学组织管理教学方法与手段（三）、学习内容讲解一、1、请使用本项目以前所学的基本指令来改造图1所示双重联锁正反转控制线路。
（1）线路图图1 线路图（2）I/O分配表和接线图①IO分配表表2 I/O分配表输入信号输出信号名称代号输入编号名称代号输出编号正转按钮SB3 X0 正转接触器KM1 Y0反转按钮SB2 X1 反转接触器KM2 Y1停止按钮热继电器SB1、FR X2②IO接线图见图2 多媒体、板书配合图2 I/O 接线图（3）程序设计见图3（a）梯形图（b）指令表图3 程序2、控制要求2.1请用PLC设计一个控制电路，要求如下：电动机启动顺序为：M1启动后，M2才能启动；M2启动后，M3才能启动。
电动机停止顺序为：M3停止后，M2才能停止；M2停止后，M1才能停止。
2.2、方法及步骤解：(1)根据题意画出主电路：多媒体、板书配合图4 主电路(2)列PLC的I/O分配表：表5 I/O分配表输入信号输出信号名称代号输入编号名称代号输出编号M1起动按钮SB1 X0 接触器KM1 Y0M2起动按钮SB2 X1 接触器KM2 Y1M3起动按钮SB3 X2 接触器KM3 Y2M3停止按钮SB4 X3M2停止按钮SB5 X4M1停止按钮SB6 X5急停按钮SB7 X6(3)根据题意和PLC的I/O分配表画PLC的I/O接线图：图6 I/O 接线图多媒体、板书配合(4)梯形图编程用主控指令MC/MCR及其它基本指令编出来的程序如图9所示。
图7 梯形图.多媒体、板书配合.（5）设计后参考图8如下：2、自行设计用PLC改造双速电动机自动控制电路，并且进行安装与调试.要求：正反转两地控制带能耗制动（参考图9）工作要求：1、自行设计并且画出正反转两地控制带能耗制动原理图改造为PLC I/O接线图；2、小组讨论，依据所学知识将星三角降压启动带能耗制动改造原理图，利用GX Developer软件编程，并下载调试；3、在PLC工作台上连线，利用指示灯模拟调试运行；4、总结。

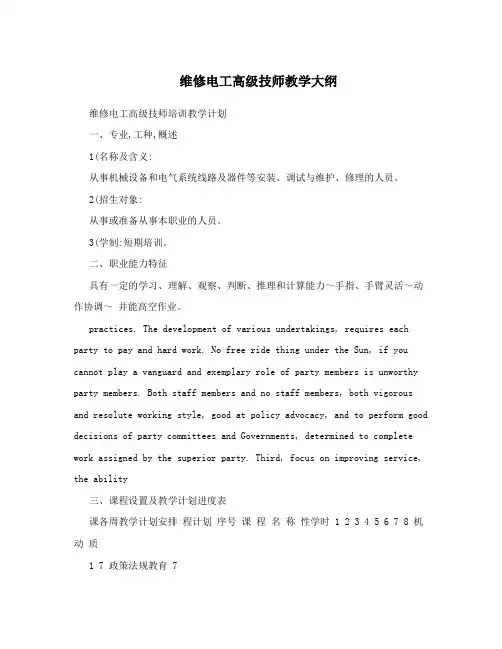

维修电工高级技师教学大纲维修电工高级技师培训教学计划一、专业,工种,概述1(名称及含义:从事机械设备和电气系统线路及器件等安装、调试与维护、修理的人员。
2(招生对象:从事或准备从事本职业的人员。
3(学制:短期培训。
二、职业能力特征具有一定的学习、理解、观察、判断、推理和计算能力～手指、手臂灵活～动作协调～并能高空作业。
practices. The development of various undertakings, requires each party to pay and hard work. No free ride thing under the Sun, if you cannot play a vanguard and exemplary role of party members is unworthy party members. Both staff members and no staff members, both vigorous and resolute working style, good at policy advocacy, and to perform good decisions of party committees and Governments, determined to complete work assigned by the superior party. Third, focus on improving service, the ability三、课程设置及教学计划进度表课各周教学计划安排程计划序号课程名称性学时 1 2 3 4 5 6 7 8 机动质1 7 政策法规教育 7评 2 7 职业标准 7 价辅3 14 撰写工作总结 14 导4 14 撰写业绩项目 145 28 电工与电子基础知识 28专6 电力电子技术 14 14业理7 7 变压器、电机 14 7 论课 8 14 自控系统 149 7 7 电路系统的测绘 1410 14 电子技术 1411 14 电气控制电路 1412 7 直流电路 7实操 13 14 可编程技术、变频技术 14课14 14 DW10断路器 14企业技术管理 15 14 14电工实操纵合训练 16 7 14 21合计学时数:224学时理论:126 学时实操:98学时practices. The development of various undertakings, requires each party to pay and hard work. No free ride thing under the Sun, if you cannot play a vanguard and exemplary role of party members is unworthy party members. Both staff members and no staff members, both vigorous and resolute working style, good at policy advocacy, and to perform gooddecisions of party committees and Governments, determined to complete work assigned by the superior party. Third, focus on improving service, the ability四、资源配备教学资源配置表序培训场地完成课程课程性质设备配置工位备注号名称1 理论课室评价辅导理论桌椅配套、多媒体设备 602 理论课室所有理论课程理论桌椅配套、多媒体设备 60控制线路柜、直流电机、变压器及装接3 实操课室实操板、变频器及装接板、DW10断路器、三50 所有实操课程凌PLCpractices. The development of various undertakings, requires each party to pay and hard work. No free ride thing under the Sun, if you cannot play a vanguard and exemplary role of party members is unworthy party members. Both staff members and no staff members, both vigorous and resolute working style, good at policy advocacy, and to perform good decisions of party committees and Governments, determined to complete work assigned by the superior party. Third, focus on improving service, the ability教学大纲一、课程的任务通过本课程的学习，使学员掌握电工高级技师所必须具备的基础知识、专业知识和实验技能。
维修电工高级培训方案精编版一、培训目标1.提升维修电工的技术水平，培养高级维修电工；2.增强维修电工的问题解决能力和创新能力；3.加强维修电工的安全意识和责任意识，提高工作效率；4.培养维修电工的团队合作精神，提升综合素质。
二、培训内容1.电工基础知识扩展：深入学习电流、电压、电阻等基本概念，了解电力系统的组成和原理，学习电路图的解读和绘制；2.电工设备维修：学习各类电工设备（如发电机、变压器、电动机等）的维修方法和技巧，掌握常见故障排除和维修流程；3.电气自动化技术：介绍电气自动化的基本原理和应用，学习PLC、变频器、触摸屏等设备的安装和维护；4.电气安全知识：学习电气安全操作规程和标准，了解电气事故的预防和应急处理方法；5.电气检测与故障诊断：学习使用电气测试仪器进行电气检测，掌握常见故障的诊断和修复方法；6.实操技能训练：通过模拟实验和实际维修操作，提升维修电工的实操技能和应变能力。
三、培训方法1.理论讲授：通过课堂讲授、教材学习等方式，传授电工理论知识；2.实际操作：组织学员参与实操练习，模拟真实工作场景，提升实际操作技能；3.现场指导：安排经验丰富的电工师傅进行现场指导和实操操作，帮助学员解决实际问题；4.案例分析：通过分析电气故障案例，培养学员解决问题的能力和思维方式；5.团队合作：安排小组合作学习和实操训练，培养学员的团队合作精神和协作能力。
四、培训计划1.第一天：电工基础知识扩展-学习电流、电压、电阻的基本概念；-了解电力系统的组成和原理；-掌握电路图的解读和绘制方法。
2.第二天：电工设备维修-学习各类电工设备的维修方法和技巧；-掌握常见故障排除和维修流程；-进行实操练习，模拟设备故障情况进行维修。
3.第三天：电气自动化技术-介绍电气自动化的基本原理和应用；-学习PLC、变频器、触摸屏等设备的安装和维护；-进行实操练习，模拟自动化设备的安装和调试。
4.第四天：电气安全知识-学习电气安全操作规程和标准；-了解电气事故的预防和应急处理方法；-进行安全操作的模拟演练。
维修电工高级工培训资料本教案是根据《电子技术基础》和《维修电工国家职业技能鉴定标准》，按照“以情蹊径、深入浅出、知识够用、突出技能”的编写思路，以高级维修电工技能鉴定所必备的技能为主线，按“课题呈现、知识链接、操作实践、课题总结、课题拓展”的结构顺序编写。
课题呈现应用任务驱动法，让学员明确学习课题，循路探真、有的放矢地学习。
知识链接以“必需、够用”为原则，围绕任务，把有关的知识串联起来，呈现给学员，激活学员的知识储备。
操作实践按技能操作的步骤，让学员实际动手操作，在实践中学会操作技能。
课题总结评价学习成果，反馈提高，使学到的技能熟练化、综合化。
课题拓展提出相关的探究性、开放性问题，开发潜能，实现知识和技能的迁移。
本教案“以职业活动为导向，以职业技能为核心”，突出职业技能培训特色，理论联系实际，以满足实际应用需求；内容上紧扣技能鉴定标准，体现学以致用的原则，实用性强；在行文中力求文句简练、通俗易懂，使之更具直观性；在编撰的体系结构上，采用模块结构，使学员在学习过程中更能体现连贯性、针对性和选择性，让学员学得进、用得上；在方法上注意学员的兴趣，灵活多变，融知识、技能于兴趣之中，让不同层次的学员都学有所得，方便学员学习目录课题一电缆的连接与敷设课题二架空线路的结构，拉线制作方法课题三维修电工安全操作规程课题一电缆的连接与敷设总计时：2 天实训目的：(1) 熟悉电缆的结构,型号与性能.(2) 学会电缆的连接与敷设方法.实训内容：1. 电缆的敷设2. 电缆的连接主要仪器设备：各种电缆样本,电缆连接件,电缆连接工具 1 套,电工工具 1 套.讲解与示范：1. 电力电缆的型号与结构。
电力电缆是专门用于输送和分配电能的传输介质.按结构的不同,电力电缆有油浸纸绝缘铅(铝)包电力电缆,全塑电缆,油浸纸干绝缘电力电缆,不滴流电力电缆等多种类型.按缆芯数的不同,电力电缆有单芯,双芯,三芯,四芯之分.按电缆芯线的材料不同,电力电缆又有铜心和铝心之分.目前最常用的是三芯或四芯的油浸纸绝缘铅(铝)包电力电缆.电缆线路的主要优点是运行可靠,不易受外界的影响,不占地面空间.主要缺点是成本高,敷设和维修困难,不易发现和排除故障等.2. 电缆的敷设方式。
教案编号：QD-751b-19 版本：A/0 流水号：提交时间：审阅日期教案编号：QD-751b-19 版本：A/0 流水号：提交时间：审阅日期教学内容组织教学：师生互相问候，管理课堂纪律，点名后准备上课。
复习旧课：X62W万能铣床的工作原理、维修易错点教解：一、参观数控部了解磨床。
1.了解主轴电动机的控制。
2.了解进给电机的工作情况。
3.了解进给六个方向的运动方式和操作方式。
4.了解平面磨床的组成。
二、M7120平面磨床的工作原理简介电气线路分析电路见图又由主电路，控制电路，电磁吸盘和照明及指示电路组成。
电气原理图1．主电路共有四台电动机。
M1为液压泵电动机，用它实现工作台的往复运动；M2为砂轮电动机，带动砂轮来完成磨削加工工件；M3为冷却泵电动机，M4为砂轮升降电动机，要求正、反转，用它带动砂轮上下移动，调整砂轮和工件间的位置。
电路中QSI作为电源的总开关，FU1为电路的总短路保护。
KM1控制M1电机电源的通断，FR1为M1的过载保护。
KM1控制M2、M3电机电源的通断，FR2、FR3分别为M2、M3的过载保护。
M3用插头与电路相连接，M3只有在M2起动后才能启动。
由于M4带动砂轮上升、下降，所以由KM3、KM4分别控制M4的正，反转，以实现砂轮的升降。
M4的工作是短期的，故设过载保护。
2.控制电路（l）液压泵电机外的控制：合上电源开关QSI，由K供应135V交流电压经VC全波整流后得直流电压，使电压继电器KA吸会，将控制电路中2号线和3号线接通，亦即接通了控制电路的电源。
（2）工作台的往复运动（纵向进给）1）液压传动，因液压传动换向平衡，易于实现无级调速。
液压泵电动机M1拖动液压泵，工作台在液压作用下做纵向移动。
2）由装在工作台前侧的换向挡铁碰撞床身上的液压换向开关控制工作台进给方向（3）砂轮架的（前进）进给1）砂轮架的上部有燕尾形导轨，可沿着滑座上的水平导轨作横向（前进）移动。
在磨削的过程中，工作台换向时，砂轮架就横向进给一次。
2）在修正砂轮或调整砂轮的前后位置时，可连续横向移动。
3）砂轮架的横向进给运动可由液压传动，也可用手轮来操作。
(4)砂轮架的升降运动（垂直进给）砂轮的升、降是由电动机M4的点动正、反转进行控制。
三、M7120平面磨床控制线路的校线。
1.看懂原理图和元件布置图。
2.依图检查线路的配线走向。
3.不要乱拆和改变线路的走向。
四、电气线路的常见故障1)主轴电机不能启动。
2)工作台六个方向都不能进给。
3)工作台不能向上运动。
4)工作台前后进给正常，但左右不能进给。
5)工作台不能快速进给，主轴制动失灵。
6)变速时冲动失灵。
五、带电排故障。
要求：1、检查线路是否有短路的地方。
2、观察故障现象和分析可能的范围。
3、万用表检查你认为有故障的地方。
4、排除故障恢复功能。
六、安全要求。
1．通电前要确定无断线和掉线的地方。
2．无外观有问题和可疑之处。
3．操作时要按规定进行。
4．使用仪表时要选择正确的档位。
5．用手接触带电体时要停止进行。
6．排故时要思路清晰、头脑冷静、想好了在动手。
教案编号：QD-751b-19 版本：A/0 流水号：提交时间：审阅日期教学内容组织教学：师生互相问候，管理课堂纪律，点名后准备上课。
复习旧课：M7120平面磨床的工作原理、维修易出错的地方教解：一、了解磨床。
1.了解主轴电动机的控制。
2.了解进给电机的工作情况。
3.了解进给六个方向的运动方式和操作方式。
4.了解平面磨床的组成。
二、M7120平面磨床的工作原理简介床身是一个整体铸件，在它的一端固定有前立柱，在前立柱的垂直导轨上又安装有镗头架，镗头架可沿垂直导轨上下移动。
在镗头架里集中里装有主轴、变速箱、进给箱和操纵机构等部件。
切削刀具一般安装在镗轴前端的锥形孔里，或安装在花盘的刀具溜板上。
在切削过程中，镗轴一面旋转，一面沿轴向作进给运动，而花盘只能旋转，装在上面的刀具溜板可作垂直主轴轴线方向的径向进给运动，镗轴和花盘轴分别通过各自的传动链传动，可以独立转动。
后立柱位于镗床床身的另一端后立柱上的尾座用来支撑装夹在镗轴上的镗杆末端，它与镗头架同时升降，两者的轴线始终在同一水平直线上。
根据镗杆的长短，可通过后立柱沿床身水平导轨的移动来调整前、后立柱之间的距离。
有以上分析可知，T68型卧式镗床运动形式为：（1）主运动镗轴和花盘的旋转运动（2）进给运动镗轴是轴向进给、花盘上刀具的径向进给、镗头架的垂直进给、工作台的横向和纵向进给。
（3）辅助运动工作台的回转、后立柱的轴向水平移动、尾座的垂直移动及各部分的快速移动。
三、T68电气原理控制系统电气原理图四、机床排故前期准备1.排故器材常用电工工具，万用表、500V兆欧表、钳形电流表。
2.排故步骤及要求（1）在操作师傅的指导下，对镗床进行操作，了解钻床的各种工作状态、操作方法及操作手柄的作用。
（2）在师傅指导下，弄清钻床电器元件安装位置及走线情况；结合机械、电气、液压几方面相关的知识，弄清钻床电气控制的特殊环节。
（3）在T68镗床上人为设置自然故障。
（4）师傅示范检修，步骤如下：1）用通电试验法引导学员观察故障现象；2）根据故障现象，依据电路图，用逻辑分析法确定故障范围；3）采用正确的检查方法，查找故障点并排除故障；4）检修完毕，进行通电试验，并做好维修记录。
3、故障设置原则（1）不能设置短路故障、机床带电故障，以免造成人身伤亡事故；（2）不能设置一接通总电源开关电动机就启动的故障，以免造成人身和设备事故；（3）设置故障不能损坏电气设备和电器元件；（4）在初次进行故障检修训练时，不要设置调换导线类故障，以免增大分析故障的难度。
4、排故要求（1）根据故障现象，先在原理图上正确标出最小故障范围的线段，然后采用正确的检查和排故方法并在额定时间内排除故障。
（2）排除故障时，必须修复故障点，不得采用更换电器元件、借用触点及改动线路的方法，否则，作不能排除故障点扣分。
（3）检修时，严禁扩大故障范围或产生新的故障，并不得损坏电器元件。
教案编号：QD-751b-19 版本：A/0 流水号：提交时间：审阅日期教学内容组织教学：师生互相问候，管理课堂纪律，点名后准备上课。
复习旧课：T68镗床控制线路的工作原理、维修易出错的地方教解：一、了解Z3050摇臂钻床。
钻床是一种用途广泛的孔加工机床。
它主要是用钻头钻削精度要求不太高的孔，另外还可用来扩孔、铰孔、镗孔，以及刮平面、攻螺纹等。
钻床的结构形式很多，有立式钻床、卧式钻床、深孔钻床及多轴钻床等。
摇臂钻床是一种立式钻床，它适用于单件或批量生产中带有多孔的大型零件的孔加工。
二、主要结构及运动形式图7－9是Z3050摇臂钻床的外形图。
Z3050摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱、工作台等组成。
内立柱固定在底座上，在它外面套着空心的外立柱，外立柱可绕着内立柱回转一周，摇臂一端的套筒部分与外立柱滑动配合，借助于丝杆，摇臂可沿着外立柱上下移动，但两者不能做相对转动，所以摇臂将与外立柱一起相对内立柱回转。
主轴箱是一个复合的部件，它具有主轴及主轴旋转部件和主轴进给的全部变速和操纵机构。
主轴箱可沿着摇臂上的水平导轨做径向移动。
当进行加工时，可利用特殊的夹紧机构将外立柱紧固在内立柱上，摇臂紧固在外立柱上，主轴箱紧固在摇臂导轨上，然后进行钻削加工。
钻削加工时，主运动为主轴的旋转运动；进给运动为主轴的垂直移动；辅助运动为摇臂在外立柱上的升降运动、摇臂与外立柱一起沿内立柱的转动及主轴箱在摇臂上的水平移动。
三、摇臂钻床的电力拖动及控制要求1．由于摇臂钻床的运动部件较多，为简化传动装置，需使用多台电动机拖动，主轴电动机承担主钻削及进给任务，摇臂升降、夹紧放松和冷却泵各用一台电动机拖动。
2．为了适应多种加工方式的要求，主轴及进给应在较大范围内调速。
但这些调速都是机械调速，用手柄操作变速箱调速，对电动机无任何调速要求。
主轴变速机构与进给变速机构在一个变速箱内，由主轴电动机拖动。
3．加工螺纹时要求主轴能正反转。
摇臂钻床的正反转一般用机械方法实现，电动机只需单方向旋转。
4．摇臂升降由单独的一台电动机拖动，要求能实现正反转。
5．摇臂的夹紧与放松以及立柱的夹紧与放松由一台异步电动机配合液压装置来完成，要求这台电动机能正反转。
摇臂的回转和主轴箱的径向移动在中小型摇臂钻床上都采用手动。
6．钻削加工时，为对刀具及工件进行冷却，需要一台冷却泵电动机拖动冷却泵输送冷却液。
7．各部分电路之间有必要的保护和联锁。
四、电气控制线路分析（一）主电路分析Z3050型摇臂钻床共有四台电动机，除冷却泵电动机采用开关直接起动外，其余三台异步电动机均采用接触器直接起动。
M1是主轴电动机，由交流接触器KMl控制，只要求单方向旋转，主铀的正反转由机械手柄操作。
M1装在主轴箱顶部，带动主轴及进给传动系统，热继电器FRl是过载保护元件。
M2是摇臂升降电动机，装于主轴顶部，用接触器KM2和KM3控制正反转。
因为该电动机短时间工作，故不设过载保护电器。
M3是液压油泵电动机，可以做正向转动和反向转动。
正向旋转和反向旋转的起动与停止由接触器KM4和KM5控制。
热继电器FR2是液压油泵电动机的过载保护电器。
该电动机的主要作用是供给夹紧装置压力油、实现摇臂和立柱的夹紧与松开。
M4是冷却泵电动机，功率很小，由开关直接起动和停止。
（二）．控制电路分析1．主轴电动机Ml的控制按起动按钮SB2，则接触器KMl吸合并自锁，使主电动机Ml起动运行，同时指示灯HL3亮。
按停止按钮SB1，则接触器KMl释放，使主电动机M1停止旋转，同时指示灯HL3熄灭。
2．摇臂升降控制（1）摇臂上升。
Z3050型摇臂钻床摇臂的升降由M2拖动，SB3和SB4分别为摇臂升、降的点动按钮（装在主轴箱的面板上，其安装位置如图7—9所示），由SB3、SB4和KM2、KM3组成。
摇臂松开由行程开关SQ2发出信号，而摇臂夹紧后由行程开关SQ3发出信号。
如果夹紧机构的液压系统出现故障，摇臂夹不紧；或者因SQ3的位置安装不当，在摇臂已夹紧后SQ3仍不能动作，则SQ3的动断触点（1—17）长时间不能断开，使液压泵电动机M3出现长期过载，因此M3须由热继电器FR2进行过载保护。
摇臂升降的限位保护由行程开关SQl实现，SQl有两对动断触点：SQl—1（5—6）实现上限位保护，SQl—2（7—6）实现下限位保护。
（2）主轴箱和立柱松、紧的控制。
主轴箱和立柱的松、紧是同时进行的，SB5和SB6分别为松开与夹紧控制按钮，由它们点动控制KM4、KM5→控制M3的正、反转，由于SB5、SB6的动断触点（17—20—21）串联在YV 线圈支路中。
所以在操作SB5、SB6使M3点动作的过程中，电磁阀YV线圈不吸合，液压泵供出的压力油进入主轴箱和立柱的松开、夹紧油腔，推动松、紧机构实现主轴箱和立柱的松开、夹紧。
