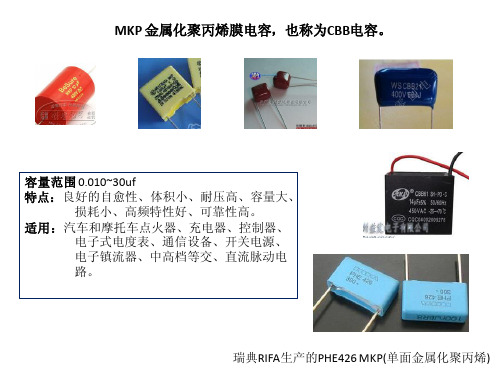

金属化聚丙烯薄膜电容金属化聚丙烯薄膜电容（MetalizedPolypropyleneFilmCapacitor）是一种电容，其主要结构由多层特殊聚丙烯膜和金属化层组成，它可以被用于家用电器、航空航天设备、交通设施、电子游戏机以及其他大多数电子系统中。
金属化聚丙烯薄膜电容具有一定的优势，包括导体材料中的低电阻、耐热性、良好的频率响应，以及它可以更有效地储存电能。
它也具有耐久性，可以在恶劣的环境条件下正常工作。
此外，金属化聚丙烯薄膜电容还有良好的功率容量，可以在高功率应用中提供更高的效率。
金属化聚丙烯薄膜电容的结构金属化聚丙烯薄膜电容的结构由两层特殊聚丙烯膜和一层金属化层组成。
此特殊聚丙烯膜具有以下特点：良好的耐热性能，分子中的稳定基团使其在高温下可以维持其性质；耐湿性好，抗水性表现出色，不易受到湿气和氧化污染；隔离性好，使用对比度较低的树脂层把电荷隔离，防止电容发出噪音；以及具有较高的抗拉强度，具有抗压性能强等优势。
除此之外，金属化层中的金属膜也为电容提供了一个完美的接触表面，可以改善电容的性能，从而使其具有更好的频率响应能力。
另外，在设计中，金属化聚丙烯薄膜电容的外形尺寸也要满足特定的要求，以保证电容的性能不受影响。
金属化聚丙烯薄膜电容的优势金属化聚丙烯薄膜电容具有一定的优势，可以应用在多个不同的领域，包括家用电器，航空航天设备，交通设施，电子游戏机以及其他大多数电子系统中。
首先，金属化聚丙烯膜具有低电阻，在电路中电阻的量越小，损失的功率越小，因此可以使电路的效率更高。
此外，金属化聚丙烯膜电容还具有耐热性，可以在恶劣的环境条件下维持一定的工作性能，以及良好的频率响应能力，可以在高频率应用中提供更高的效率，从而更好地满足电子系统技术的要求。
最后，金属化聚丙烯膜电容还具有良好的功率容量，可以在高功率应用中提供更高的效率，使其可以更有效地储存电能，从而更好地满足电子系统的要求。
金属化聚丙烯薄膜电容的应用金属化聚丙烯膜电容因其可靠的性能受到广泛的应用，可以用于家用电器，航空航天设备，交通设施，电子游戏机以及数据处理机等应用领域。
金属化聚丙烯膜电容器Metallized polypropylene film capacitor(Box-type)■ 外形图 Outline Drawing■ 特点 ■ Features● 金属化聚丙烯结构 ● metallized polypropylene structure. ● 良好的电性能 ● excellent electric property. ● 塑料外壳（UL94 V-0），阻燃环氧填充 ● Plastic case (UL94 V -0), Epoxy resin sealing.■ 主要用途 ■ T ypical application● 用于开关电源、电子镇流器和变频器等中间电路直流 ● As intermediate circuit capacitors for SMPS 、Electronic Ballast 、inverter 滤波（如：DC-Link 、PFC 等） (i.e. DC-link , DC-filter and P.F.C).■ 技术要求 Specifications产品编码说明Part number system■18位产品代码如下：The 18 digits part number is formed as follow:第1~3位薄膜电容器系列代码Digit 1 to 3 Series code of film capacitorC35=MKP25 C35=MKP25第4~5位直流额定电压Digit 4 to 5 DC rated voltage:2S=450V 2T=520V 2J=630V 2S=450V 2T=520V 2J=630V第6~8位标称容量Digit 6 to 8 Rated capcitance value举例：103=10×103pF=0.01μF for example: 103=10×103pF=0.01μF第9位容量偏差Digit 9 Capacitance toleranceJ=±5%, K=±10%, M=±20% J=±5%, K=±10%, M=±20%第10位引线脚距P Digit 10 Pitch4=10.0mm 6=15.0mm 9=22.5mm B=27.5mm 4=10.0mm 6=15.0mm 9=22.5mm B=27.5mm 第11位内部特征码Digit 11 Internal use第12~15位引线加工和包装代码Digit 12 to 15 Lead form and packaging code第16~18位内部特征码Digit 16 to 18 Internal use■T able 1 引线加工和包装代码lead form and packaging code■续Continued。
CBB、CL交流薄膜电容器大全一、交流薄膜电容器分类主要是特性和用途不同,例如:产品名称型号常见电容容量常见工作电压特性及用途金属化聚乙酯膜电容器MEF0.01uF-10uF100VDC,250VDC,400VDC,630VDCMEF是非感应式,用镀金属聚酯薄膜作为电介质/电极,镀锡铜包钢线,具有环氧树酯包封.本品适合于耦合,滤波,整流和计时电路中,在远程通讯,数据处理,工业仪表和自动控制系统的设备中得到运用.金属化聚丙烯电容器MPF0.001uF-10uF100VDC,250VDC,400VDC,630VDCMPF是非感应式,用镀金属聚丙烯电介质/电极,绕制而成,镀锡铜包钢线,用环氧树酯包封,本品应用于要求高频率下高电流,高稳定性的电路中,尤其用于CRT电路的S-校正中.聚酯薄膜电容器PEN 0.001-0.47uF50VDC,100VDC,200VDCPEN是非感应式,用聚酯薄膜作为介质和铝箔为电极绕制成,镀锡铜包钢线,具有环氧树酯包封.本品用ZYL于需要降躁音的小信号电路的工商业设备中十分理想. 聚丙烯薄膜电容器PPN 0.001-0.47uF250VDC,400VDC,630VDCPPN为非感应式,用聚丙烯薄膜电介质和铝箔为电极绕制成,镀锡铜包钢线,具有环氧树酯包封.本品用于无程通讯,数据处理,工业仪表和自动化控制的系统的设备.金属化聚丙烯薄膜电容器(高压 PPS 0.001-0.33uF1000VDC,1200VDC,1600VDC,2000VDCPPS为非感应式,用聚丙烯电介质和镀金属聚丙烯薄膜串联以铝箔为电极绕制而成,镀锡铜包钢线,环氧树酯包封.本品用于高频率,高脉冲上升时间电路十分理想,在缓冲器,转接开关和高压电源器以及电子照明镇流器中得到广泛的应用.聚乙酯膜电容器PEI 0.001-0.47uF50VDC,100VDCPEI是感应式,用聚酯薄膜电介和铝箔为电极绕制成,镀锡铜包钢线,具有环氧树酯包封.本品适合于计时电路和滤波,耦合的用途,用于电视机,收音机,磁带录音机,音响和其它消费性电子设备十分理想. MKT82 圆轴向金属化聚酯膜电容器MKT83扁轴向0.001-33uF50,63V,100V,160V,250V,400V,630V(DCMKT82、MKT83以金属化聚脂膜作介质和电极,用阻燃胶带外包和环氧树酯密封,具有电性能优良,可靠性好,耐温高,体积小,容量大和良好自愈性能.本品适用于仪器,仪表,家用电器的交/直流电路,广泛应用于音响系统分频线路中.安規濾波電容器MPX ——MPX 是非感应式聚丙烯膜介质,真空蒸金属电极, 径向镀锡导线点焊于电容器两端面金属层,装于加强阻燃型盒子并用环氧树脂灌封,阻燃要求达到UL94V-0。
产品规格承认书Product Spec Certification客户名：品名：金属化聚丙烯抗干扰电容（X2）型号：MPX-224K275VAC-B-C3-35客户料号：C2856310日期：批准审核拟制产品外形尺寸客户料号容量（μF ）容量误差（%）额定电压（VAC ）1KDF (%)尺寸加工方式制造商料号W ±0.5MM H ±0.5MM T ±0.5MM P ±0.5MM L±0.3MM d ∮±0.05C28563100.22102750.113126103.50.6AMPX-224K275VAC-B-C3-35芯通电子科技有限公司拟定审核批准编码规则MPX 0.22μF K 275VAC 13*12*6mm P=10mm1、电容器型别2、电容量代码表示方法用电容单位法拉表达，前面两位代表容量大小，第三位数要制定跟随以下101=0.0001μF 104=0.1μF 102=0.001μF 105=1.0μF 103=0.01μF 106=10.0μF 3、电容量偏差4、额定电压代码025002750300030506301000120016002000类型250V275V 300V 305V 630V 1000V 1200V 1600V 2000V5、额定电压别6、脚距(mm)7、内部识别码外壳型号代码PEI-MPX-CBB22-CBB21-CL21-CL22-CBB81-类型PEIMPXCBB22CBB21CL21CL22CBB81代码G J K M 电容量偏差±2.5%±5%±10%±20%代码V VAC 类型DCAC代码AA A B C D E F G H I 类型≦57.510152022.52526.527.531.5MPX -224K 275V AC -B -C3-351234567金属化聚丙烯膜抗干扰电容器TYPE:MPX产生说明书Rev.11、应用本规范涵盖了金属化聚丙烯介质固定的要求。
■ 采用标准 ■ 外形尺寸GB10190（IEC384-16）■ 结构介质：聚丙烯膜。
电极：金属真空蒸发层。
封装：阻燃环氧树脂，符合UL94 V-0。
引线：镀锡铜包钢线（CP 线）货镀锡铜线。
■ 典型应用高频、直流、交流及脉冲大电流场合。
如：灯具，监视设备、电源等。
■ 特点体积小，有良好自愈性；高频损耗小，温升低；高冲击强度，高频交流条件下有良好的耐压性能。
■ 技术参数气候条件 -40--+85℃/110℃额定电压dc 100V 、250V 、400V 、630V 、1000V 容量范围 0.0010µF-8.2µF 容量偏差 ±5% ±10% 直流试验电压DC 1.6U （5S ） ≤0.33µF ≥25000M Ω绝缘电阻或时间常数＞0.33µF ≥7500S＜1.0µF ≤0.0015 10kHz 损耗角正切 ≥1.0µF ≤0.0010 1khZ 稳态湿热温度：40±2℃湿度：93%RH持续时间：21 Days 无可见损伤，标志清晰电容量：△C/C ≤5%损耗角正切（1KHz ）：增加≤0.002 绝缘电阻IR ：≥额定值的50% 耐久性+85℃/110℃，1000h 施加电压:1.25×额定电压 电容量：△C/C ≤10% 绝缘电阻：≥额定值的50% 脚距 10 15 20 25/27.531 dv/dt （v/µs） dv/dt 400 200 150 100 100脚距mm 1015 20 25/27.531引线直径mm0.60.6/0.8 0.8 0.8 0.8 ■ 结构图说明:① 金属化聚丙烯膜 ② 喷金层 ③ CP 线④ 环氧树脂■ 交流和直流电压的对应关系■ 交流耐压与频率的关系直流电压100VDC 250VDC 400VDC 630VDC 1000V DC交流电压63V AC 160V AC 200V AC 250V AC 250V ACW±1.0T ±1.0H±1.0W±1.0T ±1.0H±1.0102MPP102K(J)21303070013 3.5710102MPP102K(J)41303070013 3.5710122MPP122K(J)21303070013 3.5710122MPP122K(J)41303070013 3.5710152MPP152K(J)213040700134810152MPP152K(J)413040700134810182MPP182K(J)213040800134810182MPP182K(J)413040800134810222MPP222K(J)21304080013 4.5810222MPP222K(J)41304080013 4.5810272MPP272K(J)21305090013 4.5910272MPP272K(J)41305090013 4.5910332MPP332K(J)2130510001351010332MPP332K(J)4130510001351010392MPP392K(J)21305100013 5.51110392MPP392K(J)41305100013 5.51110472MPP472K(J)2130611001361110472MPP472K(J)4130611001361110562MPP562K(J)2130510001351010562MPP562K(J)4130510001351010682MPP682K(J)21305100013 5.510.510682MPP682K(J)41305100013 5.510.510822MPP822K(J)213040900134910822MPP822K(J)413040900134910103MPP103K(J)213040900130910103MPP103K(J)413040900134910123MPP123K(J)21305100013 4.51010123MPP123K(J)41305100013 4.51010153MPP153K(J)21305100013510.510153MPP153K(J)41305100013510.510183MPP183K(J)21305100013 5.51110183MPP183K(J)41305100013 5.51110223MPP223K(J)2130409001348.510223MPP223K(J)4130409001348.510223MPP223K(J)2190510001851015223MPP223K(J)4190510001851015273MPP273K(J)21304090013 4.59.510273MPP273K(J)41304090013 4.59.510273MPP273K(J)21905100018 5.510.515273MPP273K(J)41905100018 5.510.515333MPP333K(J)21305100013 4.59.510333MPP333K(J)41305100013 4.59.510333MPP333K(J)21906110018 5.510.515333MPP333K(J)41906110018 5.510.515393MPP393K(J)2130611001351010393MPP393K(J)4130611001351010393MPP393K(J)2190611001861115393MPP393K(J)4190611001861115473MPP473K(J)21304090013 4.59.510473MPP473K(J)41304090013 4.59.510473MPP473K(J)2190510001851015473MPP473K(J)4190510001851015563MPP563K(J)2130510001351010563MPP563K(J)4130510001351010563MPP563K(J)21905100018 5.510.515563MPP563K(J)41905100018 5.510.515683MPP683K(J)21305100013 5.510.510683MPP683K(J)41305100013 5.510.510683MPP683K(J)21905100018 5.510.515683MPP683K(J)41905100018 5.510.515823MPP823K(J)2130510001351010823MPP823K(J)4130510001351010823MPP823K(J)2190613001861315823MPP823K(J)4190613001861315104MPP104K(J)21305100013 5.510.510104MPP104K(J)41305100013 5.510.510104MPP104K(J)2190613001861315104MPP104K(J)4190613001861315124MPP124K(J)2130611001361110124MPP124K(J)4130611001361110124MPP124K(J)2190713001871315124MPP124K(J)4190713001871315154MPP154K(J)21307120013 6.511.510154MPP154K(J)41307120013 6.511.510154MPP154K(J)2190611001861115154MPP154K(J)4190611001861115184MPP184K(J)2130611001361110184MPP184K(J)4130611001361110184MPP184K(J)2190612001861215184MPP184K(J)4190612001861215224MPP224K(J)21306110013 6.511.510224MPP224K(J)41306110013 6.511.510224MPP224K(J)2190713001871315224MPP224K(J)4190713001871315274MPP274K(J)2190815001881515274MPP274K(J)4190815001881515274MPP274K(J)2240714002371420274MPP274K(J)4240714002371420334MPP334K(J)21906130018713.515334MPP334K(J)41906130018713.515394MPP394K(J)219081500187.514.515394MPP394K(J)419081500187.514.515394MPP394K(J)2240714002371420394MPP394K(J)4240714002371420474MPP474K(J)21906130018 6.51315474MPP474K(J)41906130018 6.51315474MPP474K(J)219081500188.515.515474MPP474K(J)419081500188.515.515474MPP474K(J)2240815002381520474MPP474K(J)4240815002381520564MPP564K(J)21907130018713.515564MPP564K(J)41907130018713.515外形尺寸（mm ）脚距（mm ）容量400VDC容量产品编码产品编码250VDC脚距（mm ）外形尺寸（mm ）CBB21（MPP） 电容器规格尺寸表W±1.0T ±1.0H±1.0W±1.0T ±1.0H±1.0外形尺寸（mm ）脚距（mm ）容量容量产品编码产品编码脚距（mm ）外形尺寸（mm ）CBB21（MPP） 电容器规格尺寸表564MPP564K(J)219101600189.516.515564MPP564K(J)419101600189.516.515564MPP564K(J)224091500239.51520564MPP564K(J)424091500239.51520684MPP684K(J)219081500187.514.515684MPP684K(J)419081500187.514.515684MPP684K(J)2191017001810.517.515684MPP684K(J)4191017001810.517.515684MPP684K(J)2240815002381520684MPP684K(J)4240815002381520824MPP824K(J)2190815001881515824MPP824K(J)4190815001881515824MPP824K(J)2240916002391620824MPP824K(J)4240916002391620105MPP105K(J)219101700181016.515105MPP105K(J)419101700181016.515105MPP105K(J)22410170023101720105MPP105K(J)42410170023101720125MPP125K(J)2241019002310.51920125MPP125K(J)4241019002310.51920155MPP155K(J)22412200023122020155MPP155K(J)42412200023122020155MPP155K(J)23110180030101827.5155MPP155K(J)43110180030101827.5185MPP185K(J)22410190023018.520185MPP185K(J)424101*********.520185MPP185K(J)23111190030111927.5185MPP185K(J)43111190030111927.5225MPP225K(J)22411200023112020225MPP225K(J)42411200023112020225MPP225K(J)231122*********.527.5225MPP225K(J)431122*********.527.5275MPP275K(J)22911190028111925275MPP275K(J)42911190028111925275MPP275K(J)2311322003013.52227.5275MPP275K(J)4311322003013.52227.5335MPP335K(J)229122000281220.525335MPP335K(J)429122000281220.525335MPP335K(J)231152*********.527.5335MPP335K(J)431152*********.527.5395MPP395K(J)22913220028132225395MPP395K(J)42913220028132225395MPP395K(J)2351523003414.52331395MPP395K(J)4351523003414.52331475MPP475K(J)2291321002812025475MPP475K(J)42913210028122125475MPP475K(J)23516240034162431475MPP475K(J)43516240034162431565MPP565K(J)23514220034142231565MPP565K(J)43514220034142231565MPP565K(J)23518260034182631565MPP565K(J)43518260034182631685MPP685K(J)23515240034152431685MPP685K(J)43515240034152431825MPP825K(J)23517250034172531825MPP825K(J)43517250034172531102MPP102K(J)61303070013 3.5710102MPP102K(J)A1303070013 3.5710122MPP122K(J)61303070013 3.5710122MPP122K(J)A1303070013 3.5710152MPP152K(J)61304070013 3.5710152MPP152K(J)A1304070013 3.5710182MPP182K(J)613040800134810182MPP182K(J)A13040800134810222MPP222K(J)61304080013 4.5810222MPP222K(J)A1304080013 4.5810272MPP272K(J)61305090013 4.5910272MPP272K(J)A1305090013 4.5910332MPP332K(J)6130510001351010332MPP332K(J)A130510001351010392MPP392K(J)61305100013 5.51110392MPP392K(J)A1305100013 5.51110472MPP472K(J)6130611001361110472MPP472K(J)A130611001361110562MPP562K(J)6130510001351010562MPP562K(J)A130510001351010682MPP682K(J)61305100013 5.510.510682MPP682K(J)A1305100013 5.510.510822MPP822K(J)613040900134910822MPP822K(J)A13040900134910103MPP103K(J)613040900134910103MPP103K(J)A130409001359.510123MPP123K(J)61305100013 4.51010123MPP123K(J)A1305100013 5.510.510153MPP153K(J)61305100013510.510153MPP153K(J)A1305100013 5.510.510183MPP183K(J)61305100013 5.51110183MPP183K(J)A1306110013 6.511.510223MPP223K(J)6130409001348.510223MPP223K(J)A1906110018611.515223MPP223K(J)6190510001851015273MPP273K(J)A1906120018 6.512.515273MPP273K(J)61304090013 4.59.510333MPP333K(J)A19071300187.513.515273MPP273K(J)61905100018 5.510.515393MPP393K(J)A1908130018813.515333MPP333K(J)61305100013 4.59.510473MPP473K(J)A1908150018815.515333MPP333K(J)61906110018 5.510.515563MPP563K(J)A1909160018916.515393MPP393K(J)6130611001351010563MPP563K(J)A2407140023714201000VDC 630VDCW±1.0T ±1.0H±1.0W±1.0T ±1.0H±1.0外形尺寸（mm ）脚距（mm ）容量容量产品编码产品编码脚距（mm ）外形尺寸（mm ）CBB21（MPP） 电容器规格尺寸表393MPP393K(J)6190611001861115683MPP683K(J)A1910170018101715473MPP473K(J)6130611001361110683MPP683K(J)A24081500237.714.720473MPP473K(J)6190510001851015823MPP823K(J)A19091600188.515.415563MPP563K(J)6130611001361110823MPP823K(J)A24091600238.515.520563MPP563K(J)6130510001851115104MPP104K(J)A19101700189.916.715683MPP683K(J)61306110013611.510104MPP104K(J)A24101700231016.720683MPP683K(J)61905110018010.515104MPP104K(J)A31081500307.714.627.5823MPP823K(J)6130713001371310124MPP124K(J)A191118001810.817.615823MPP823K(J)6190613001861315124MPP124K(J)A241019002310.318.620104MPP104K(J)6130813001381310124MPP124K(J)A31091600308.415.427.5104MPP104K(J)6190613001861315154MPP154K(J)A241220002311.619.920124MPP124K(J)6190815001871315154MPP154K(J)A31101700301016.827.5154MPP154K(J)6190815001881515184MPP184K(J)A241321002312.721.120154MPP154K(J)6240612002361220184MPP184K(J)A311019003010.318.727.5184MPP184K(J)6190612001861215224MPP224K(J)A241423002314.222.520184MPP184K(J)619101500189.51515224MPP224K(J)A311220003011.419.827.5224MPP224K(J)6190815001881515274MPP274K(J)A311321003012.821.127.5224MPP224K(J)6240714002341420334MPP334K(J)A311424003013.523.527.5274MPP274K(J)619101600189.516.515394MPP394K(J)A311525003014.824.827.5274MPP274K(J)6240714002371420474MPP474K(J)A311727003016.426.427.5334MPP334K(J)6191117001810.517.515334MPP334K(J)6240916002391620394MPP394K(J)6191118001811.51815394MPP394K(J)6240815002381520474MPP474K(J)62411190023111920474MPP474K(J)6310916003091627.5564MPP564K(J)62412200023122020564MPP564K(J)63110170030101727.5684MPP684K(J)6310917003091727.5684MPP684K(J)62413210023132120824MPP824K(J)63110190030101927.5824MPP824K(J)62414220023142220105MPP105K(J)63111200030112027.5105MPP105K(J)62416240023162420125MPP125K(J)63113210030132127.5125MPP125K(J)63513210034132131155MPP155K(J)63114230030142327.5155MPP155K(J)63515230034152331185MPP185K(J)63115240030152427.5185MPP185K(J)63516240034162431225MPP225K(J)63117260030172627.5225MPP225K(J)63518260034182631275MPP275K(J)6311928003019.52827.5275MPP275K(J)63520280034202831。
