铜铅锌硫化矿石的浮选原则流程

处理铅锌硫化矿常用的三种浮选工艺流程处理铅锌硫化矿常用的浮选原则流程有优先浮选、混合浮选和等可浮选三种。

无论是采用哪一种流程，都会遇到铅锌分离和锌硫分离的问题，分离的关键是合理低选择调整剂。

由于绝大多数的方铅矿的可浮性较闪锌矿好，所有常用抑锌浮铅的方法。

抑锌的药剂方案有氰化物法和无氰法。

氰化物法中常以硫酸锌与氰化使氰化物用量降至20~30g/t，有的甚至降到3~5g/t。

经实践证明，不仅降低了药量，而且还提高了铅的回收率。

为了避免氰化物对环境的污染，目前国内外都在推广无氰或少氰法。

在铅锌分离工业上用得较多的无氰法有如下几种：1.浮铅抑锌（1）硫酸锌+碳酸钠（或硫化钠或石灰）；某铅锌硫矿采用优先浮选流程，浮铅时曾用ZnSo4+Na2CO3（1.4：1）抑制闪锌矿，与氰化物法相比，铅精矿品位由39.12%提高到41.80%，回收率由74.59%提高到75.60%，锌精矿品位由43.59%，提高到48.43%，回收率由88.54%提高到90.03%。

（2）硫酸锌+亚硫酸盐；（3）硫酸锌+硫代硫酸盐；（4）氢氧化钠（PH=9.5，用黑药捕收）；（5）单用硫酸锌抑锌；（6）用SO2气体抑锌。

2.浮锌抑铅（1）石灰；（2）水玻璃；（3）水玻璃+硫化钠。

以上三法当方铅矿氧化严重，可浮性变差时用。

浮铅常将黑药与黄药用或单用选择性好的乙硫氮作捕收剂。

国外个别的选厂也将磺丁二酰胺酸（A-22）与黄药混合使用。

由于石灰对方铅矿有抑制作用，当矿石中黄铁矿少时，浮铅用碳酸钠作PH调整剂较有利。

原矿中黄铁矿含量较高时，则用石灰作PH调整剂反而较好。

因为石灰能抑制伴生的黄铁矿对浮铅有利。

用硫酸铜复活被抑制过的闪锌矿。

为了避免硫酸铜与黄药在调浆过程中直接生成黄原酸铜而降低药剂的效力，一般是先加硫酸铜，待搅拌3~5分钟以后，再加入黄药。

当闪锌矿中有易浮的与难浮的两部分时，为了节省药剂，改善铅锌分离指标，可采用以铅为主，铅锌等浮的等可浮流程。

铅锌硫多金属硫化矿浮选实验报告铅锌硫多金属硫化矿是一种常见的矿石，其中含有铅、锌和硫等多种金属元素。

为了提取这些金属元素，常采用浮选法进行选矿。

本实验报告将详细介绍铅锌硫多金属硫化矿浮选实验的目的、原理、实验步骤和实验结果。

一、实验目的本实验旨在通过浮选法提取铅锌硫多金属硫化矿中的铅和锌元素，探究浮选法在选矿中的应用。

二、实验原理铅锌硫多金属硫化矿中的铅和锌元素可以通过浮选法进行分离提取。

浮选法是一种常用的选矿方法，利用物理和化学性质的差异将有用的矿物与废石分离。

在浮选过程中，通过调整药剂的种类和浓度，改变矿石和药剂的性质，使有用矿物与废石的亲水性产生差异，从而实现分离。

三、实验步骤1. 将铅锌硫多金属硫化矿样品研磨成适当颗粒大小。

2. 将矿样放入浮选槽中，加入适量的水。

3. 加入适量的捕收剂和发泡剂，调节其浓度。

4. 开始搅拌浮选槽，以使矿石和药剂混合均匀。

5. 调节浮选槽中的气体流量和搅拌速度，控制泡沫的生成和矿石的悬浮状态。

6. 根据泡沫的颜色和浮选槽底部矿石的颜色，判断铅和锌的浮选效果。

7. 收集泡沫上浮的矿石，进行后续的分离和提取。

四、实验结果经过浮选实验，通过观察浮选槽中的泡沫和底部矿石颜色变化，可以初步判断铅和锌的浮选效果。

如果泡沫呈现浅灰色或浅黄色，而底部矿石呈现深灰色或深黄色，则说明铅的浮选效果较好；如果泡沫呈现深灰色或深黄色，而底部矿石呈现浅灰色或浅黄色，则说明锌的浮选效果较好。

五、结论通过本次实验可以发现，铅锌硫多金属硫化矿的浮选实验可以有效地提取铅和锌元素。

通过调节药剂的种类和浓度，控制气体流量和搅拌速度，可以实现铅和锌的分离。

本实验结果为进一步研究铅锌硫多金属硫化矿的选矿工艺提供了重要的参考。

六、参考文献[1] 张伟. 浮选选矿原理与技术[M]. 北京: 冶金工业出版社, 2007.[2] 杨磊, 赵丽. 铅锌硫多金属硫化矿浮选工艺研究[J]. 矿冶工程, 2019, 39(1): 10-14.。

铅锌矿的浮选方法及浮选工艺流程-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII铅锌矿的浮选方法及浮选工艺流程铅锌是人类从铅锌矿石中提炼出来的较早的金属之一。

铅锌广泛用于电气工业、机械工业、军事工业、冶金工业、化学工业、轻工业和医药业等领域。

此外，铅金属在核工业、石油工业等部门也有较多的用途。

在铅锌矿中铅工业矿物有11种，锌工业矿物有6种，以方铅矿、闪锌矿最为重要。

方铅矿的化学式为PbS，晶体结构为等轴晶系，硫离子成立方最紧密堆积，铅离子充填在所有的八面体空隙中。

新鲜的方铅矿表面具有疏水性,未氧化的方铅矿很易浮选，表面氧化后可浮性降低。

黄药或黑药是方铅矿的典型的捕收剂，黄药在方铅矿表面发生化学吸附，白药和乙硫氮也是常用捕收剂，其中丁铵黑药对方铅矿有选择性捕收作用。

重铬酸盐是方铅矿的有效抑制剂，但对被Cu2+活化的方铅矿，其抑制效果下降。

被重铬酸盐抑制过的方铅矿，很难活化，要用盐酸或在酸性介质中，用氯化钠处理后才能活化。

氰化物不能抑制它的浮选,硫化钠对方铅矿的可浮性很敏感，过量硫离子的存在可抑制方铅矿的浮选；二氧化硫、亚硫酸及其盐类、石灰、硫酸锌或与其它药剂配合可以抑制方铅矿的浮选。

闪锌矿的化学式为ZnS，晶体结构为等轴晶系, Zn离子分布于晶胞之角顶及所有面的中心。

S位于晶胞所分成的八个小立方体中的四个小立方体的中心。

高锰酸钾浓度为４～６×10-5摩尔/升时对活化的闪锌矿有较强的抑制作用，浓度偏高时却使其良好浮游。

其作用机理为：高锰酸钾浓度低时与闪锌矿表面活化膜及表面晶格离子反应生成的金属羟基化合物起抑制作用并使黄药脱附，浓度高时则在矿物表面发生氧化还原反应生成大量元素硫。

氰化物可以强烈的抑制闪锌矿,此外硫酸锌、硫代硫酸盐等都可以抑制闪锌矿的浮选。

黄铁矿是地壳中分布最广的硫化物，形成于各种不同的地质条件下，与其他矿物共生。

黄铁矿能在多种稳定场中存在是因为Fe2+的电子构型，使它进入硫离子组成的八面体场中获得了较大的晶体场稳定能及附加吸附能。

铅锌矿浮选工艺流程铅锌矿是一种重要的金属矿石，其浮选工艺流程是将这种矿石中的有用矿物与杂质通过浮选方法分离开来。

下面将详细介绍铅锌矿的浮选工艺流程。

首先，铅锌矿在矿山中经过采矿过程得到矿石，这些矿石需要经过破碎和磨矿的过程将其变成适合浮选的粒度。

然后，将矿石送入浮选机械，经过颗粒矿浮选机理将其中的有用矿物与杂质分离。

在浮选的过程中，需要添加一些药剂来改变矿石中矿物和杂质的浮选特性。

一般来说，先添加捕收剂，比如黄原胶，来增加有用矿物与气泡的结合能力。

然后，添加起泡剂，比如黄原胶、二甲基二硫基草酸盐，来产生气泡，使有用矿物与气泡结合并上浮。

在浮选过程中，气泡在浮选槽中形成并上升，将有用矿物带上来。

然后，通过调整浮选槽的水流速度和气泡大小，使有用矿物上浮到矿浆的表面，形成浮选精矿。

而杂质和未结合的颗粒矿物则沉入底部，形成浮选尾矿。

接下来，将浮选精矿进行脱水和脱硫的处理。

一般来说，浮选精矿含有一定的水分和硫化物，需要通过脱水和脱硫的过程去除。

脱水可以采用离心机和过滤机进行，将水分去除后得到干燥的浮选精矿。

脱硫可以采用氧化法和还原法进行，将硫化物转化为氧化物或硫酸盐，以降低尾矿中的硫含量。

最后，将干燥的浮选精矿进行炼制和提纯处理，得到最终的铅和锌金属产品。

炼制过程中主要包括熔炼和精炼。

熔炼将铅锌精矿加热熔化，将其中的杂质和氧化物去除，得到铅锌合金。

精炼则通过进一步的处理，如蒸馏和电解，将铅锌合金分离为纯铅和纯锌。

综上所述，铅锌矿的浮选工艺流程包括矿石的破碎和磨矿、浮选机械的操作和调整、浮选精矿的脱水和脱硫以及最后的炼制和提纯处理。

通过这些步骤，可以将有用矿物与杂质进行有效分离，实现铅锌矿石的资源利用。

新型环保铜矿选矿设备铜矿石浮选技术铜矿的选矿方法和选铜矿工艺流程（1）浸染状铜矿石的浮选一般采用比较简单的流程，经一段磨矿，细度-200网目约占50%~70%，1次粗选，2~3次精选，1~2次扫选。

如铜矿物浸染粒度比较细，可考虑采用阶段磨选流程。

处理斑铜矿的选矿厂，大多采用粗精矿再磨—精选的阶段磨选流程，其实质是混合—优先浮选流程。

先经一段粗磨、粗选、扫选，再将粗精矿再磨再精选得到高品位铜精矿和硫精矿。

粗磨细度-200网目约占45%~50%，再磨细度-200网目约占90%~95%。

（2）致密铜矿石的浮选致密铜矿石由于黄铜矿和黄铁矿致密共生，黄铁矿往往被次生铜矿物活化，黄铁矿含量较高，难于抑制，分选困难。

分选过程中要求同时得到铜精矿和硫精矿。

通常选铜后的尾矿就是硫精矿。

如果矿石中脉石含量超过20%~25%，为得到硫精矿还需再次分选。

处理致密铜矿石，常采用两段磨矿或阶段磨矿，磨矿细度要求较细。

药剂用量也较大，黄药用量100g/（t原矿）以上，石灰8~10kg（t原矿）以上。

矿山一般选矿工艺原矿→一段破碎→二段破碎→料仓→给料→球磨→分级→浮选→再浮选→浓缩取样单金属矿浮选原则流程单金属矿浮选原则流程的选择，主要取决于矿石中有用矿物的嵌布粒度特性。

一般多为不均嵌布，由于有益矿物和脉石硬度不同，易于泥化，影响回收率，制定选别流程的原则是尽最使有用矿物经粗选、扫选得粗精矿或中矿，然后再磨再选，对于嵌布不均的有益矿物在粗磨的条件下能产出部分合格精矿，粗选尾矿进行再磨再选或得粗精矿再磨再选，而得第二种合格精矿。

处理复杂不均嵌布矿石时，由于该类矿石有用矿物嵌布不均，连生体解离范围较广，有时要用三段磨矿三段选别的流程。

处理含大量原生泥和可溶性盐类矿石时，由于矿泥和矿砂选别工艺不一样，一般用泥砂分选流程。

多金属矿浮选原则流程多金属矿浮选是指两种有益矿物以上的金属矿浮选，选别流程…般有优先浮选、混合浮选然后分离浮选和优先、混合浮选兼有的选别流程。

1.铜铅锌矿物分选的流程设计包括药剂制度总的来说，按照铜铅锌矿物可浮性差异，可以设计的流程有1、优先浮选流程（一般常见的是按第一步先选铜，第二步选铅，第三步选锌的顺序将铜铅锌分别选出）它优点是简化流程，减少铜铅锌分离的困扰。

2、部分混合浮选(常见的是先将铜铅两种矿物混合选出，然后对铜铅混合矿物单独进行铜铅分离得到铜精矿和铅精矿。

铜铅矿物选出之后再选锌得到锌精矿。

3、全混浮（利用对铜铅锌三种矿物都有捕收能力的捕收剂将铜铅锌选出，然后对混合精矿进行分离，可以对混合精矿先选出铜，然后在对铅锌分离。

也可以对混合精矿先选出铜铅，然后对铜铅分离）（全混浮适宜原矿品位低，脉石含量高有用矿物致密共生的矿石，它在浮选之后就能弃掉大部分脉石，使后续矿量大量减少。

但是不适合富矿，以及混合精矿中铜铅锌分离太复杂，回收率偏低。

所以不太常用。

）另外一般来说先把铜铅选出，因为铜铅被抑制之后不容易活化，而且铜铅可浮性也比锌好。

锌抑制之后很容易被活化（使用硫酸铜活化），所以适宜放在最后铜铅之后选锌。

一般来说铜铅锌是一种多金属硫化矿，原矿中一定含硫，按题目要求来看，是否需要选硫。

如何需要选硫，一般常把锌和硫一起选出，然后锌硫分离，也可以选完锌之后再加一步选硫作业。

如果题目中给出铜铅锌品味，如何判断是选择优先浮选还是混合浮选？根据选矿“抑少浮多”原则，如何铜品味大大高于铅品味。

那么就适合使用优先浮选流程。

如何铜铅品味相差不大或者低于铅品味，那么适宜使用铜铅混浮。

铜的浮选要么第一步单独选出，要么第一步和铅混合选出，反正一定是在第一步选。

药剂制度：铜铅锌常用的捕收剂有：丁基黄药，乙基黄药，乙硫氮，丁胺黑药等选铜选择性好的捕收剂有：LP-01 PAC Z-200铜铅锌常用的调整剂有：石灰（起调PH和抑制硫的作用）ZnSO4+Na2SO3 常一起使用抑制锌硫酸铜能够活化锌和硫写两种最常见包括药剂制度的流程给你。

呵呵部分混合浮选：这里的药剂制度第一步选铜铅可以依次加入石灰，ZnSO4+Na2SO3，然后加入捕收剂乙硫氮，起泡剂2#油。

铜铅锌选厂工艺流程1.引言1.1 概述概述铜、铅、锌等金属是重要的有色金属，在工业生产和国民经济中具有重要地位。

铜铅锌选厂工艺流程是针对铜铅锌矿石进行的一系列物理和化学处理过程，旨在从原矿中提取出纯度较高的铜、铅和锌金属。

本文将重点介绍铜、铅、锌选厂的工艺流程，并分析其每个环节的主要操作和技术。

铜选厂工艺流程主要包括脱硫和粗磨两个阶段。

脱硫是将含硫化合物从铜矿石中去除的过程，以减少后续冶炼过程中产生的二氧化硫排放。

粗磨是将原矿石经过粉碎、破碎等机械处理，使其颗粒度适合进一步选矿处理。

铅选厂工艺流程主要包括粗选和清洗两个阶段。

粗选是通过机械设备对铅矿石进行初步分离，将其中较大颗粒的铅矿石从废石中分离出来。

清洗则是对粗选得到的铅矿石进行水洗等处理，去除杂质，提高铅矿石的品位。

锌选厂工艺流程主要包括浮选和过滤两个阶段。

浮选是利用化学药剂将锌矿石浮选到泡沫中，从而实现锌矿石的分离。

过滤是将浮选后的锌精矿进行固液分离，得到含有较高锌含量的滤饼。

通过以上工艺流程的处理，将铜矿石、铅矿石和锌矿石中的有用矿物从废石中分离出来，提取出所需的金属。

这些金属在各个领域有着广泛的应用，如建筑、电子、通信等。

因此，铜铅锌选厂工艺流程在矿业生产中具有重要意义。

本文将详细介绍以上每个工艺流程的原理、操作和技术要点，以及可能遇到的问题和解决方法。

同时，也将分析目前该工艺流程存在的挑战和改进空间，为相关行业提供参考和借鉴。

1.2 文章结构文章结构部分的内容如下：文章结构部分旨在介绍整篇文章的组织架构和各个部分的内容概述。

本文分为引言、正文和结论三个主要部分。

引言部分概述了本文的主题和目的。

在本文中，我们将详细探讨铜铅锌选厂的工艺流程。

首先，我们会介绍整体的概述，对该选厂工艺流程进行简要的综述。

接下来，我们将展示文章的结构，明确各个章节的内容和安排。

最后，我们将阐述本文的目的，即引导读者了解铜铅锌选厂工艺流程的基本知识和工作原理。

铜铅锌硫分离工艺
一、磨矿细度：根据矿物嵌布粒度不同而不同，一般要求-200目70%-80%；
二、矿浆浓度：主要是指分级机溢流浓度。

一般取30%-40%；
三、选别工艺：采用先抑锌硫浮铜铅，再铜铅分离和锌硫分离；
1、抑锌硫浮铜铅：球磨中加入石灰1-3公斤/吨，PH值调至10-11，采用七水硫酸锌+碳酸钠+硫代硫酸钠组合药剂抑锌，分别加入，一般情况下七水硫酸锌加量在500-1000克吨，碳酸钠500克吨，硫代硫酸钠200克吨，可根据抑制情况适当增减。

选铜铅段捕收剂采用选择性较好的捕收剂，如乙硫氮，乙基黄药，丁铵黑药等，药量不宜太大，应少量多次选别，起泡剂用2号油或MIBC均可。

如果磨矿后泥化较重，可加适量水玻璃，一般加量500-1000克吨。

2、铜铅分离：铜铅混合精矿经多次精选富集后，在混合精矿再补加石灰，使PH 值达到11-12，甚至12以上，再加入重铬酸钾抑铅浮铜，选铜时可加少量捕收剂和起泡剂，很多情况下不加药也能浮出；还有一种情况就是加大量的硫化钠抑铜浮铅，只见过类似资料，没有实践过。

3、抑硫浮锌：补加石灰，使PH值至11以上，加硫酸铜活化锌，硫酸铜不能加太多，加量过大硫也会被活化，一般加量为100-400克吨，选锌后尾矿用硫酸调PH值至中性，加黄药浮硫，浮硫尾矿排尾矿库。

如果没有加硫酸的条件，也可加硫酸铜活化硫。

锌精矿和硫精矿可根据精矿质量要求选择不同的精选段数。

铅锌硫多金属硫化矿浮选实验报告
实验目的：了解铅锌硫多金属硫化矿的浮选性质，寻找最佳的浮选条件。

实验原理：浮选是一种通过物理和化学作用，将有用矿物与废石分离的选矿方法。

在铅锌硫多金属硫化矿中，铅、锌主要以硫化物的形式存在，而其它杂质如硅、钙、铝等则以石英、长石、方解石等的形式存在。

利用铅锌硫多金属硫化矿和杂质之间的特性差异，可采用浮选方法进行分离。

实验步骤：
1.将铅锌硫多金属硫化矿和废石研磨成适当的粒度，使其能够
被悬浮于水中。

2.将研磨后的矿石放入浮选槽中，加入适量的水和药剂。

3.根据实验需要，选择合适的药剂，如黄药、黄铵、黄黑等，
并根据实验条件调整药剂的投加量。

4.通过气体起泡机对浮选槽内的矿石进行充分搅拌和气化，以
促使矿石悬浮在水中。

5.矿石在浮选槽中受到气泡的作用，使其与药剂发生相互作用，从而将有用的矿物与废石分离。

6.将浮选产物收集起来，并对其进行干燥、称重和化学分析。

实验结果与分析：根据实验结果，可得到铅、锌浓度的数据。

根据数据可以分析得出最佳的浮选条件。

结论：通过铅锌硫多金属硫化矿的浮选实验，我们可以确定最佳的浮选条件，并获得相应的浮选产物。

这对于进一步研究该矿石的选矿工艺具有重要的指导意义。

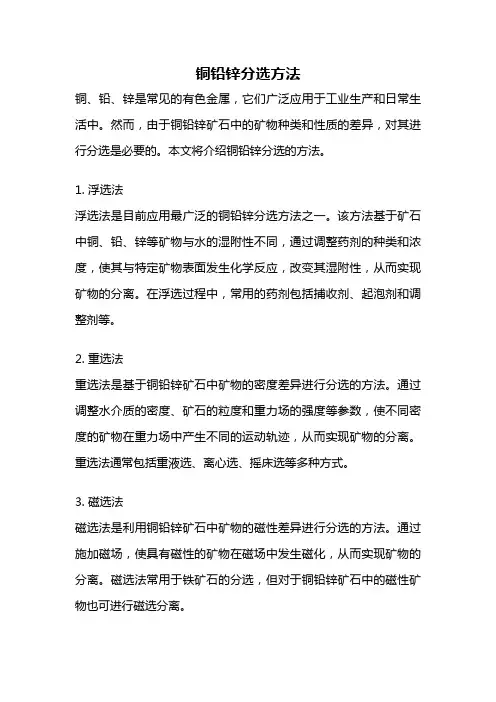

铜铅锌分选方法铜、铅、锌是常见的有色金属，它们广泛应用于工业生产和日常生活中。

然而，由于铜铅锌矿石中的矿物种类和性质的差异，对其进行分选是必要的。

本文将介绍铜铅锌分选的方法。

1. 浮选法浮选法是目前应用最广泛的铜铅锌分选方法之一。

该方法基于矿石中铜、铅、锌等矿物与水的湿附性不同，通过调整药剂的种类和浓度，使其与特定矿物表面发生化学反应，改变其湿附性，从而实现矿物的分离。

在浮选过程中，常用的药剂包括捕收剂、起泡剂和调整剂等。

2. 重选法重选法是基于铜铅锌矿石中矿物的密度差异进行分选的方法。

通过调整水介质的密度、矿石的粒度和重力场的强度等参数，使不同密度的矿物在重力场中产生不同的运动轨迹，从而实现矿物的分离。

重选法通常包括重液选、离心选、摇床选等多种方式。

3. 磁选法磁选法是利用铜铅锌矿石中矿物的磁性差异进行分选的方法。

通过施加磁场，使具有磁性的矿物在磁场中发生磁化，从而实现矿物的分离。

磁选法常用于铁矿石的分选，但对于铜铅锌矿石中的磁性矿物也可进行磁选分离。

4. 电选法电选法是利用铜铅锌矿石中矿物导电性的差异进行分选的方法。

通过施加电场，使不同导电性的矿物在电场中发生移动，从而实现矿物的分离。

电选法常用于铜铅锌矿石中的硫化矿物的分选。

5. 化学浸出法化学浸出法是利用铜铅锌矿石中矿物的溶解性差异进行分选的方法。

通过调整浸出剂的种类和浓度，使特定矿物发生溶解或析出反应，从而实现矿物的分离。

化学浸出法通常应用于低品位、难选的铜铅锌矿石中。

总结起来，铜铅锌分选方法主要包括浮选法、重选法、磁选法、电选法和化学浸出法等。

根据矿石的特性和工艺要求，可以选择适当的方法进行分选，从而实现铜铅锌矿石的高效利用和资源回收。
