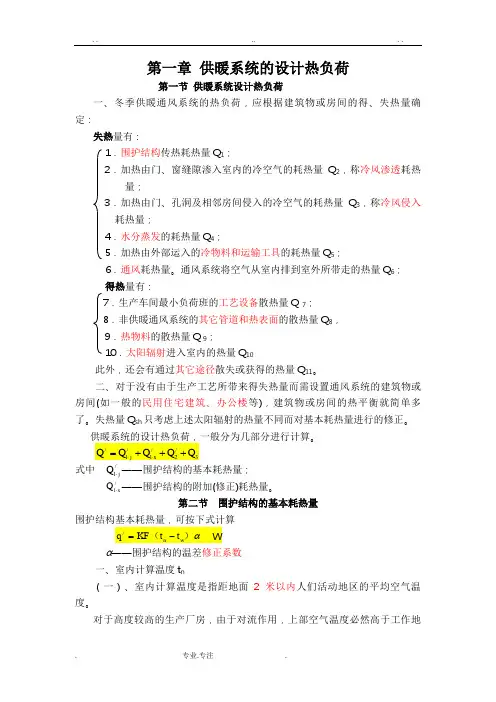

第一章 供暖系统的设计热负荷第一节 供暖系统设计热负荷一、冬季供暖通风系统的热负荷，应根据建筑物或房间的得、失热量确定： 失热量有：1．围护结构传热耗热量Q1；2．加热由门、窗缝隙渗入室内的冷空气的耗热量Q 2，称冷风渗透耗热量；3．加热由门、孔洞及相邻房间侵入的冷空气的耗热量Q 3，称冷风侵入耗热量;4．水分蒸发的耗热量Q 4；5．加热由外部运入的冷物料和运输工具的耗热量Q 5;6．通风耗热量。
通风系统将空气从室内排到室外所带走的热量Q 6； 得热量有： 7．生产车间最小负荷班的工艺设备散热量Q 7；8．非供暖通风系统的其它管道和热表面的散热量Q 8，9．热物料的散热量Q 9；10．太阳辐射进入室内的热量Q 10此外，还会有通过其它途径散失或获得的热量Q 11。
二、对于没有由于生产工艺所带来得失热量而需设置通风系统的建筑物或房间(如一般的民用住宅建筑、办公楼等)，建筑物或房间的热平衡就简单多了.失热量Q sh 只考虑上述太阳辐射的热量不同而对基本耗热量进行的修正。
供暖系统的设计热负荷，一般分为几部分进行计算。
3/2/1/1/Q Q Q Q Q x j +++=⋅⋅式中 /1j Q ⋅——围护结构的基本耗热量;/1x Q ⋅——围护结构的附加（修正）耗热量.第二节 围护结构的基本耗热量围护结构基本耗热量，可按下式计算α）（w n t t KF q -=/ Wα——围护结构的温差修正系数一、室内计算温度t n（一)、室内计算温度是指距地面2米以内人们活动地区的平均空气温度. 对于高度较高的生产厂房,由于对流作用,上部空气温度必然高于工作地区温度，通过上部围护结构的传热量增加。
因此，当层高超过4 m 的建筑物或房间，冬季室内计算温度t n ，应按下列规定采用：（1）计算地面的耗热量时，应采用工作地点的温度，t g （℃)）（）（h n w n t t KF t t KF q -=-=//αw j n wi i n R R R R K ++=+∑+==111110αλδα （2）计算屋顶和天窗耗热量时，应采用屋顶下的温度，t d （℃）（3）计算门、窗和墙的耗热量时，应采用室内平均温度t p.j =（t g +t d )/2（℃）二、供暖室外计算温度/w t ：目前国内外选定供暖室外计算温度的方法，可以归纳为两种:—是根据围护结构的热惰性原理,另一种是根据不保证天数的原则来确定。
哈工大供热工程第章供暖系统的散热设备课
件 (一)

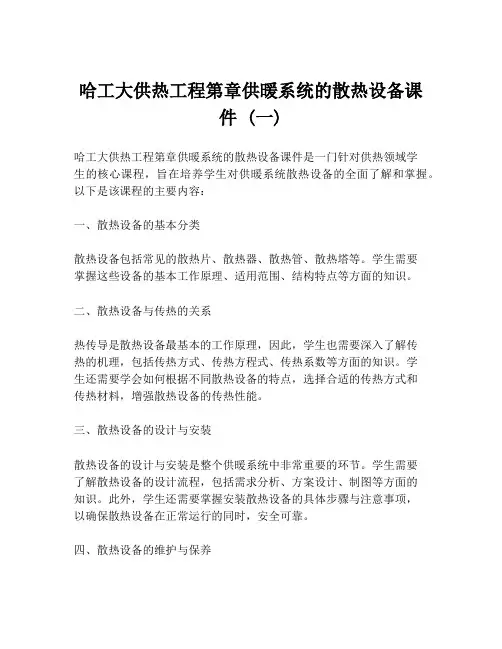

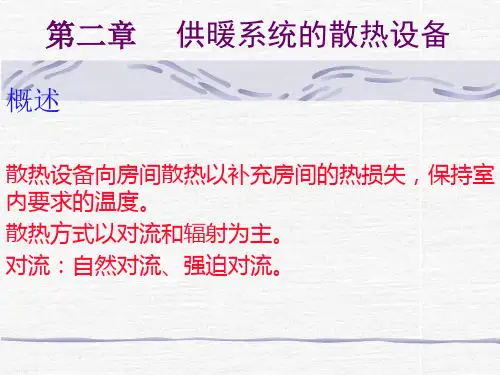

哈工大供热工程第章供暖系统的散热设备课件是一门针对供热领域学
生的核心课程，旨在培养学生对供暖系统散热设备的全面了解和掌握。
以下是该课程的主要内容：

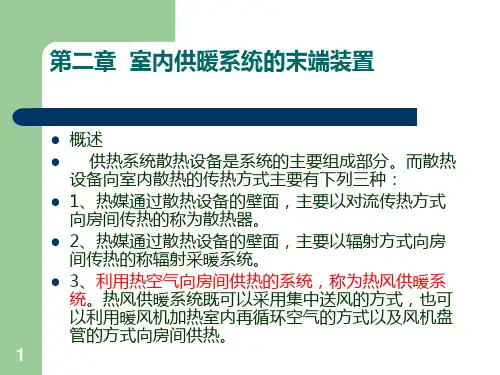

一、散热设备的基本分类
散热设备包括常见的散热片、散热器、散热管、散热塔等。
学生需要
掌握这些设备的基本工作原理、适用范围、结构特点等方面的知识。
二、散热设备与传热的关系
热传导是散热设备最基本的工作原理，因此，学生也需要深入了解传
热的机理，包括传热方式、传热方程式、传热系数等方面的知识。
学
生还需要学会如何根据不同散热设备的特点，选择合适的传热方式和
传热材料，增强散热设备的传热性能。
三、散热设备的设计与安装
散热设备的设计与安装是整个供暖系统中非常重要的环节。
学生需要
了解散热设备的设计流程，包括需求分析、方案设计、制图等方面的
知识。
此外，学生还需要掌握安装散热设备的具体步骤与注意事项，
以确保散热设备在正常运行的同时，安全可靠。
四、散热设备的维护与保养
散热设备的维护与保养是确保其长期稳定运行的重要保障。
学生需要
了解维护保养散热设备的具体步骤与方法，如清洗散热器表面、定期
更换散热器的冷却液、对散热器进行检修等等。
总之，哈工大供热工程第章供暖系统的散热设备课程是学生了解供暖
系统散热设备的重要途径，它拥有丰富的教学资源和专业的教学团队，能够为学生的专业发展提供充分保障。
希望学生们能够通过学习，深
入了解散热设备的工作原理和设计理念，为以后的研究和实践工作打
下坚实的基础。

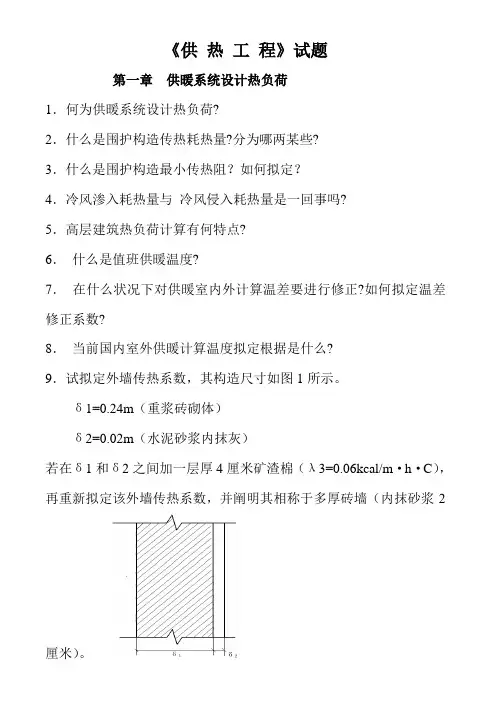

《供热工程》试题第一章供暖系统的设计热负荷1．何为供暖系统的设计热负荷?2．什么是围护结构的传热耗热量?分为哪两部分?3．什么是围护结构的最小传热阻？如何确定？4．冷风渗透耗热量与冷风侵入耗热量是一回事吗?5．高层建筑的热负荷计算有何特点?6．什么是值班供暖温度?7．在什么情况下对供暖室内外计算温差要进行修正?如何确定温差修正系数?8．目前我国室外供暖计算温度确定的依据是什么?9．试确定外墙传热系数，其构造尺寸如图1所示。
δ1=0.24m（重浆砖砌体）δ2=0.02m（水泥砂浆内抹灰）若在δ1和δ2之间加一层厚4厘米的矿渣棉（λ3=0.06kcal/m·h·C），再重新确定该外墙的传热系数，并说明其相当于多厚的砖墙（内抹砂浆2厘米）。
图110．为什么要对基本耗热量进行修正?修正部分包括哪些内容? 11．建筑物围护结构的传热为什么要按稳定传热计算？12．试确定图5所示，外墙的传热系数（利用两种方法计算），其构造尺寸及材料热工性能按表1选用。
表1代号材料名称厚度δ导热系数λmm kcal/m·h·ºC1 2 3 4 5 6外抹灰砖砌体泡沫混凝土砖砌体内抹灰砖砌体15120120120153700.750.700.250.700.600.70 图213．围护结构中空气间层的作用是什么?如何确定厚度？14．高度修正是如何进行的？15．地面的传热系数是如何确定的?16．相邻房间供暖室内设计温度不同时，什么情况下计算通过隔墙和楼板的传热量。
17．我国建筑气候分区分为哪几个区？对各分区在热工设计上分别有何要求？18．试分析分户热计量供暖系统设计热负荷的计算特点。
19．已知西安市区内某24层商住楼的周围均为4～7层的建筑，计算该商住楼的围护结构传热耗热量时，如何处理风力附加率。
20．已知宁夏固原市某公共建筑体形系数为0.38。
屋面结构自下而上依次为：（1）钢筋混凝土屋面板150mm δ=， 1.28W K)λ=⋅；（2）挤塑聚苯板保温层100mm δ=，0.03W (m K)λ=⋅，λ的修正系数为 1.15；（3）水泥砂浆找平（找坡）层30mm δ=（最薄位置），0.93W (m K)λ=⋅；（4）通风架空层200mm δ=，212W (m K)n α=⋅；（5）混凝土板30mm δ=，1.3W (m K)λ=⋅。

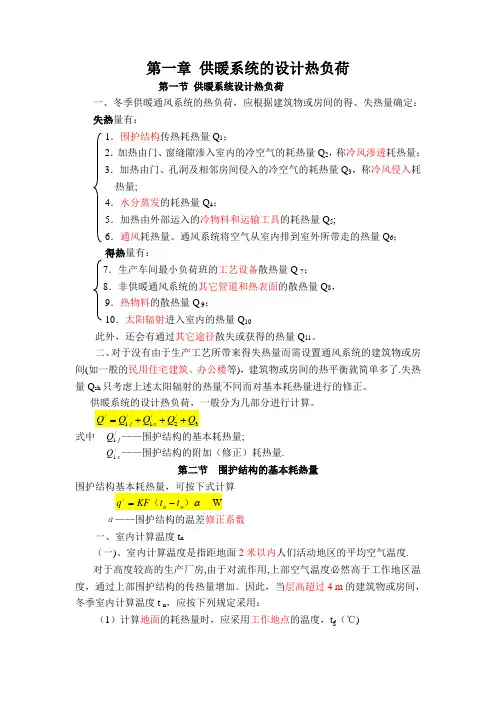

第一章 供暖系统的设计热负荷第一节 供暖系统设计热负荷一、冬季供暖通风系统的热负荷，应根据建筑物或房间的得、失热量确定：失热量有：1．围护结构传热耗热量Q1；2．加热由门、窗缝隙渗入室内的冷空气的耗热量Q 2，称冷风渗透耗热量；3．加热由门、孔洞及相邻房间侵入的冷空气的耗热量Q 3，称冷风侵入耗热量；4．水分蒸发的耗热量Q 4；5．加热由外部运入的冷物料和运输工具的耗热量Q 5；6．通风耗热量。
通风系统将空气从室内排到室外所带走的热量Q 6；得热量有： 7．生产车间最小负荷班的工艺设备散热量Q 7；8．非供暖通风系统的其它管道和热表面的散热量Q 8，9．热物料的散热量Q 9；10．太阳辐射进入室内的热量Q 10此外，还会有通过其它途径散失或获得的热量Q 11。
二、对于没有由于生产工艺所带来得失热量而需设置通风系统的建筑物或房间(如一般的民用住宅建筑、办公楼等)，建筑物或房间的热平衡就简单多了。
失热量Q sh 只考虑上述太阳辐射的热量不同而对基本耗热量进行的修正。
供暖系统的设计热负荷，一般分为几部分进行计算。
3/2/1/1/Q Q Q Q Q x j +++=⋅⋅式中 /1j Q ⋅——围护结构的基本耗热量；/1x Q ⋅——围护结构的附加(修正)耗热量。
第二节 围护结构的基本耗热量围护结构基本耗热量，可按下式计算α）（w n t t KF q -=/ Wα——围护结构的温差修正系数一、室内计算温度t n（一）、室内计算温度是指距地面2米以内人们活动地区的平均空气温度。
对于高度较高的生产厂房，由于对流作用，上部空气温度必然高于工作地）（）（h n w n t t KF t t KF q -=-=//αw j n wi i n R R R R K ++=+∑+==111110αλδα区温度，通过上部围护结构的传热量增加。
因此，当层高超过4 m 的建筑物或房间，冬季室内计算温度t n ，应按下列规定采用：（1）计算地面的耗热量时，应采用工作地点的温度，t g (℃)（2）计算屋顶和天窗耗热量时，应采用屋顶下的温度，t d (℃)（3）计算门、窗和墙的耗热量时，应采用室内平均温度t p.j =(t g +t d )/2(℃)二、供暖室外计算温度/w t ：目前国内外选定供暖室外计算温度的方法，可以归纳为两种：—是根据围护结构的热惰性原理，另一种是根据不保证天数的原则来确定。

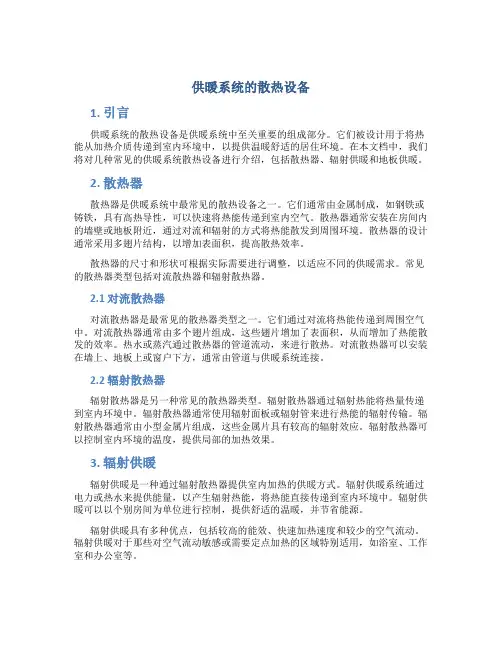

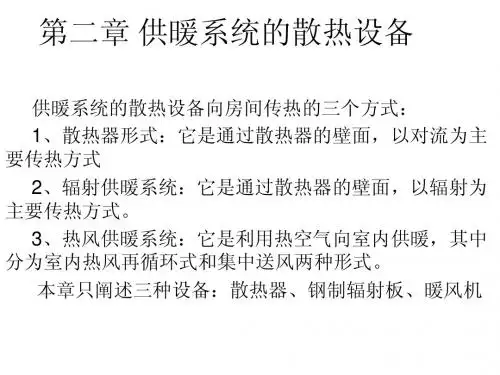

供暖系统的散热设备1. 引言供暖系统的散热设备是供暖系统中至关重要的组成部分。
