第三节采暖系统的设备及附件

  • 格式：ppt
  • 大小：6.30 MB
  • 文档页数：69

下载文档原格式

  / 69

合集下载

3 热水供暖系统

3 热水供暖系统

从上面的分析可见，单管热水供暖系统的作用 压力与水温、加热中心与冷却中心的高度差以 及冷却中心的个数有关，且每一根立管只有一 个重力循环作用压力。
为了计算单管系统重力循环作用压力，需求出 各个冷却中心之间管路中水的密度，为此，首 先要确定各冷却中心管路的水温。
单管系统各点水温的计算
单管系统与双管系统相比，除了作用压 力不同外，各层散热器的进出口水温也 是不同的。因而各层散热器的K值不同， 从而影响散热器面积的多少
空调总回水管 采暖系统入口 各种换热设备之前 各种小口径调压装置之前
选择(确定管径）
除污器或过滤器横断面流速宜取0.1m/s
（四）、分集水器、分气缸
（1）当需要从总管接出两个以上的分支 环路时，考虑各个环路之间的压力平衡 和使用功能要求，宜采用分气缸、分水 器、集水器。
（2）分气缸直径的确定
二、双线式系统
（1）垂直双线式单管热水供暖系统
（2）水平双线式热水供暖系统
三、单双管混合式系统
第四节 室内热水供暖系统的管 路布 置和主要设备及附件
一、室内热水供暖系统的管路布置
1、热力入口（供暖系统的引入口） 位置：应设置在建筑物热负荷对称分布的位置 用户供暖系统与热水管网的连接形式： 直接连接 间接连接
机械循环热水供暖系统成为应用最广泛的一种供暖系 统。
一、 机械循环热水供暖系统和重力循环热 水供暖系统的比较
循环推动力 管内流速 管径 作用半径 耗电 维修 应用
重力循环
小 小 大 小 无 方便 小型
机械循环
大 大 小 大 水泵耗电 麻烦 大、中型
共性 （1）均有膨胀水箱和空气排除问题，但 排气方式不同。 （2）均有重力循环作用压力。
二、机械循环热水供暖系统的主要型 式

采暖通风与空气调节制图标准 GBJ114-88

采暖通风与空气调节制图标准 GBJ114-88

采暖通风与空气调节制图标准GBJ114-88第一章总则第1.0.1条为了使采暖通风与空气调节（以下简称采暖通风）专业制图做到基本统一；清晰简明，提高制图效率，满足设计、施工、存档等要求，以适应工程建设需要；特制定本标准。

第1.0.2条本标准适用于采暖室内部分、通风与空气调节的下列工程制图：一、新建、改建、扩建工程的各阶段设计图、竣工图；二、原有建筑物、构筑物等的实测图；三、通用图、标准图。

第1.0.3条采暖通风专业制图，除应遵守本标准的规定外，还应符合《房屋建筑制图统一标准》GBJ1－86及国家现行的有关标准、规范的规定。

第二章一般规定第一节图线第2.1.1条图线的宽度b，应根据图样的比例和类别，按《房屋建筑制图统一标准》GBJ1－86中（图线）的规定选用。

第2.1.2条采暖通风专业制图采用的各种线型，宜符合表2.1.2的规定。

线型表2.1.2第二节比例第2.2.1条采暖通风专业制图选用的比例，宜符合表2.2.1的规定。

比例表2.1.1第三章图例第一节管道及附件第二节阀门第三节采暖设备第四节风管第五节通风管件第六节风口第七节通风空调阀门第八节通风空调设备第九节控制和调节执行机构第十节传感元件第十一节仪表第四章制图基本规定第4.0.1条图目录、设计施工说明、设备及主要材料表等，如单独成图时，其编号应排在其它图纸之前，编排顺序为图纸目录、设计施工说明、设备及主要材料表等。

第4.0.2条图样需用的文字说明，宜以附注的形式放在该张图纸的右侧，并用阿拉伯数字进行编号。

第4.0.3条一张图纸内绘制几种图样时，图样应按平面图在下，剖面图在上，系统图或安装详图在右进行布置。

如无剖面图时，可将系统图绘在平面图的上方。

第4.0.4条图样的命名应能表达出同样的内容。

第4.0.5条采暖通风平、剖面图，应以直接正投影法绘制。

第4.0.6条采暖通风系统图应以轴测投影法绘制，并宜用正等轴测或正面斜轴测投影法。

当采用正面斜轴测投影法时，Y轴与水平线的夹角应选用45°或30°。

第三章 供暖系统

第三章 供暖系统
• 蒸汽供暖系统利用的主要是蒸汽的汽化潜热。蒸汽进入散热器后 充满散热器，将热量散发到房间内，同时蒸汽冷凝成同温度的凝结水。
第一节 供暖系统概述
• （二）蒸汽供暖系统的分类
• • 1、按起始压力大小 •
高压蒸汽供暖系统
低压蒸汽供暖系统
• • 2、按蒸汽干管布置的不同 •
上供式 中供式 下供式
第一节 供暖系统概述
• 1、散热器的布置 • （1）散热器设置在外墙窗口下最为合理。 • （2）楼梯间内散热器应尽量分配在底层，因此底层散热器所加热的
空气能自动上升，从而补偿上部的热损失。
• 2、散热器的安装 • （1）安装散热器时，有脚的散热器可直立在地上；无脚的散热器可 用专门的托架挂在墙上。 • （2）散热器的安装可分为明装、暗装。
散热器与附件
温度较高的热水通过散热器，以对流或辐射的方式将热量传递给室内
空气，使空气加热升温，以达到供热的目的。 • 1、对散热器的要求 • 总体要求：有较高的传热系数，足够的机械强度和承压能力；制 造工艺简单，材料消耗少，表面光滑，不积灰尘，易清扫，占地面积 小，安装方便，耐腐蚀，外形美观。
第三节 散热器与附件
自然循环系统——靠水的密度差进行循环 2、按系统循环动力分 机械循环系统——靠机械力进行循环
第一节 供暖系统概述
• （二）自然循环系统 • 1、自然循环系统的工作原理：
膨胀水箱
散热器 供水管路 热水锅炉 回水管路
第一节 供暖系统概述
• 工作原理： • 在系统工作前，先将系统中充满冷水。当水在锅炉内 被加热后密度减小，同时受从散热器流回来密度较大的回 水的驱动，使热水沿供水干管上升流入散热器。在散热器 内水被冷却，再沿回水干管流回锅炉。

采暖通风与空气调节制图标准-GBJ114-88

采暖通风与空气调节制图标准-GBJ114-88

采暖通风与空气调节制图标准GBJ114-88第一章总则第1.0.1条为了使采暖通风与空气调节（以下简称采暖通风）专业制图做到基本统一；清晰简明，提高制图效率，满足设计、施工、存档等要求，以适应工程建设需要；特制定本标准。

第1.0.2条本标准适用于采暖室内部分、通风与空气调节的下列工程制图：一、新建、改建、扩建工程的各阶段设计图、竣工图；二、原有建筑物、构筑物等的实测图；三、通用图、标准图。

第1.0.3条采暖通风专业制图，除应遵守本标准的规定外，还应符合《房屋建筑制图统一标准》GBJ1－86及国家现行的有关标准、规范的规定。

第二章一般规定第一节图线第2.1.1条图线的宽度b，应根据图样的比例和类别，按《房屋建筑制图统一标准》GBJ1－86中（图线）的规定选用。

第2.1.2条采暖通风专业制图采用的各种线型，宜符合表2.1.2的规定。

线型表2.1.2第二节比例第2.2.1条采暖通风专业制图选用的比例，宜符合表2.2.1的规定。

比例表2.1.1第三章图例第一节管道及附件第二节阀门第三节采暖设备第四节风管第五节通风管件第六节风口第七节通风空调阀门第八节通风空调设备第九节控制和调节执行机构第十节传感元件第十一节仪表第四章制图基本规定第4.0.1条图目录、设计施工说明、设备及主要材料表等，如单独成图时，其编号应排在其它图纸之前，编排顺序为图纸目录、设计施工说明、设备及主要材料表等。

第4.0.2条图样需用的文字说明，宜以附注的形式放在该张图纸的右侧，并用阿拉伯数字进行编号。

第4.0.3条一张图纸内绘制几种图样时，图样应按平面图在下，剖面图在上，系统图或安装详图在右进行布置。

如无剖面图时，可将系统图绘在平面图的上方。

第4.0.4条图样的命名应能表达出同样的内容。

第4.0.5条采暖通风平、剖面图，应以直接正投影法绘制。

第4.0.6条采暖通风系统图应以轴测投影法绘制，并宜用正等轴测或正面斜轴测投影法。

当采用正面斜轴测投影法时，Y轴与水平线的夹角应选用45°或30°。

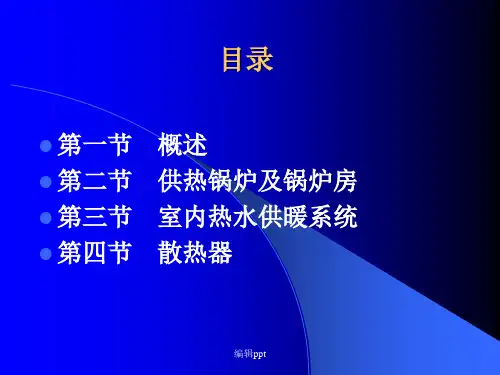

供暖基本知识课件

供暖基本知识课件

编辑ppt
2.锅炉的工作过程（1）燃料的燃烧过程 编辑ppt
**
SHL型锅炉1-上锅筒；2-下锅筒；3-对流管束；4-炉膛；5-侧墙水冷； 6-侧水冷壁上集箱；7-侧水冷壁下集箱；8-前水冷壁；9-后墙水冷壁；10-前水冷壁下集箱；11-后水冷壁下集箱；12-下降管；13-链条炉排；14-加煤斗；15-风仓；16-蒸汽过热器；17-省煤器；18-空气预热器；19-烟窗及防渣管；20-二次风管
编辑ppt
三、锅炉基本特性的表示 1.蒸发量、供热量编辑ppt
2.蒸汽（或热水）参数
锅炉产生蒸汽的参数，是指锅炉出口处蒸汽的额定压力（表压力）和温度。对生产饱和蒸汽的锅炉来说，一般只标明蒸汽压力；对生产过热蒸汽（或热水）的锅炉，则需标明压力和蒸汽（或热水）温度。供热锅炉的容量、参数，既要满足生产工艺上对蒸汽的要求，又要便于锅炉房的设计，锅炉配套设备的供应以及锅炉本身的标准化，因而要求有一定的锅炉参数系列。如表9-6所示。
2.机械循环下供下回式双管系统
系统的供水和回水干管都敷设在底层散热器下面。在设有地下室的建筑物中或在平屋顶建筑棚下难以布置供水干管的场合，常采用下供下回式系统。
编辑ppt
2.机械循环下供下回式双管系统 编辑ppt
机械循环下供下回式系统
编辑ppt
机械循环下供下回式系统 编辑ppt
3.机械循环下供上回式（倒流式）供暖系统
编辑ppt
一、重力（自然）循环热水供暖系统 1. 系统工作原只有散热器中心和锅炉中心之间这段高度内的水柱密度差。如果取供水温度95℃，回水70℃；则每m高差可产生的作用压力为：
编辑ppt
起循环作用的只有散热器中心和锅炉中心之间这段高度内的水柱密度
2.重力循环热水供暖系统的主要形式

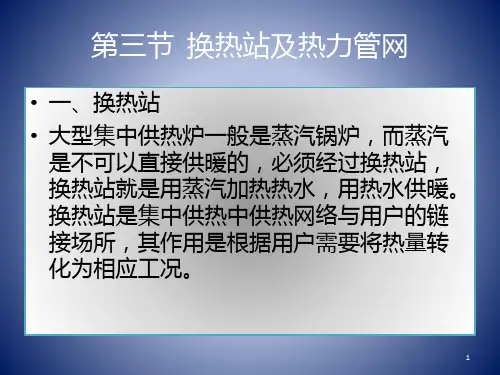

第三节--换热站及热力管网PPT课件

第三节--换热站及热力管网PPT课件
3
（二）换热器的定义及分类
• 换热器是换热站的核心设备。所谓换热器 就是实现热量传递的设备。在石油、化工、 轻工、制药、能源等工业生产中，常常需 要把低温流体加热或者把高温流体冷却， 把液体气化成蒸汽或者把蒸汽冷凝成液体。 这些过程均和热量传递有着密切的关系， 因而均可以通过换热器来完成。
4
1、换热器的工作原理 • 换热器的工作原理是利用冷介质与热介质之间的
间供站是指：电厂为一次 线，小区为二次线，热源 与热网和热用户连接处为 间连接。通过下面的供热 流程可以理解间供站的定 义。
2
热源厂→一级换热站（汽水换人）→一级热水管网→ 二级换热站→二级热水管网→热用户 换热站的主要设备包括板式热水器；循环泵；一、二 次线除污器；补水泵；水箱；计量表；控制阀门等。
滚柱导向支架。 • 4)弹簧支架
15
（五）采暖系统与管网的连接
• 在民用建筑中，常用的采暖热媒介质是热 水，所以主要介绍热水采暖与集中供热热 网的链接形式。
• 采暖系统与集中供热热网相连时如设施比 较少，可称为引入口；如设施比较多，可 称为热力中心（或热力站）。热水采暖与 集中供热热网的连接形式可以分为直接连 接旋板式式换热器的构造原理、特点：螺旋 板式换热器是一种高效换热设备，适用汽—汽， 汽—液、液—液传热。按结构形式可分为不可拆 式螺旋板式及可拆式螺旋板式换热器。
• （3）列管式换热器的构造原理、特点：列管式换 热器（又名列管式冷凝器），按材质分为碳钢列 管式换热器，不锈钢列管式换热器和碳钢与不锈 钢混合式列管换热器三种，按形式分为固定管板 式、浮头式、U型管式换热器，按结构分为单管程、 双管程和多管程。
• （3）、小型换热站一般为单体单层砖混或内框结 构，大型换热站一般为二层全框或底框架结构。

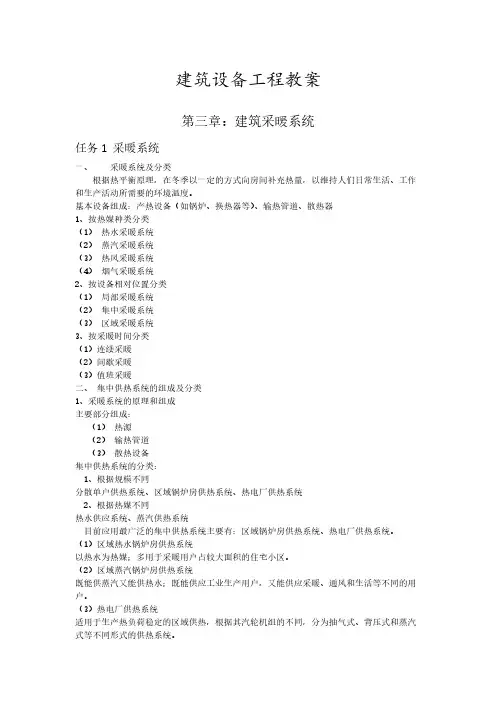

【免费下载】建筑采暖系统教案

【免费下载】建筑采暖系统教案
手动排气阀适用于公称压力 P≤600kPa，工作温度 t≤100℃的水或蒸汽采暖系统的散 热器上。 （5） 除污器 （6） 散热器温控阀
这是一种自动控制散热器散热量的设备，它由阀体部分和感温元件部分组成。 五、蒸汽采暖系统的设备 （1） 疏水器 按其工作原理分为机械型疏水器、热动力型疏水器和恒温型疏水器。 机械型疏水器主要有浮筒式、钟形浮于式和倒吊筒式。 热动力式疏水器主要有脉冲式、圆盘式和孔板式等。这种类型的疏水器是利用相变原理靠 蒸汽和凝结水热动力学特性的不同来工作的。 恒温型疏水器主要有双金属片式、波纹管式和液体膨胀式等。 2） 减压阀
（1） 供汽的表压力高于 70kPa 时，称为高压蒸汽采暖； （2） 供汽的表压力等于或低于 70kPa 时，称为低压蒸汽采暖； （3） 当系统中的压力低于大气压力时，称为真空蒸汽采暖。 按照蒸汽干管的布置位置，分为三类：
（1）上供式蒸汽采暖系统 （2）中供式蒸汽采暖系统 （3）下供式蒸汽采暖系统 按照立管的布置特点，分为两类：双管系统、单管系统 按凝结水的流动动力，分为两类：重力回水、机械回水蒸汽采暖系统。 1、低压蒸气采暖系统 2、高压蒸气采暖系统 与低压蒸汽供暖相比，高压蒸汽供暖有下述技术经济特点： （1） 高压蒸汽供气压力高，流速大，系统作用半径大，但沿程热损失亦大。对同样热负 荷所需管径小，但沿途凝水排泄不畅时会水击严重。 （2） 散热器内蒸汽压力高，因而散热器表面温度高。对同样热负荷所需散热面积较小； 但易烫伤人，烧焦落在散热器上面的有机灰尘发出难闻的气味，安全条件与卫生条件较差。
供暖所用的散热器是以对流和辐射两种方式进行散热的。 四、热水采暖系统的设备 （1） 膨胀水箱
膨胀管 、循环管、溢流管 、 信号管、 排水管 （2） 集气罐
集气罐一般是用直径 Φ100～250 的钢管焊制而成的，分为立式和卧式两种。 （3） 自动排气罐

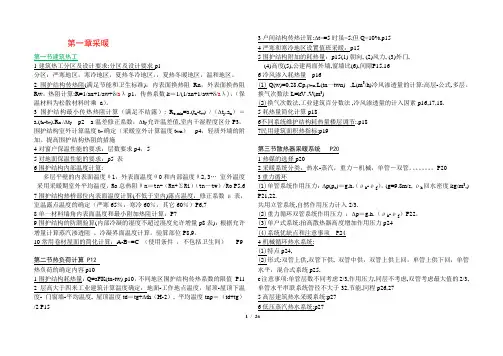

注册暖通专业考试速查手册

注册暖通专业考试速查手册

第一章采暖第一节建筑热工1建筑热工分区及设计要求:分区及设计要求p1分区：严寒地区，寒冷地区，夏热冬冷地区，，夏热冬暖地区，温和地区。

2围护结构传热阻(满足节能和卫生标准)：内表面换热阻Rn，外表面换热阻Rw。

热阻计算:R=1/an+1/aw+δ/aλp1，传热系数k＝1/(1/an+1/aw+δ/aλ)，（保温材料为松散材料时乘 a）。

3围护结构最小传热热阻计算（满足不结露）: R o.min=a.(t n-t w) /（∆t y.a n）＝a.(t n-t w).R n /∆t y p2 a温差修正系数，∆t y允许温差值,室内干湿程度区分P3，围护结构室外计算温度t w确定（采暖室外计算温度t wn）p4，轻质外墙的附加。

提高围护结构热阻的措施4对窗户保温性能的要求：层数要求p4，55对地面保温性能的要求：p5 表6围护结构内部温度计算:多层平壁的内表面温度θ1，外表面温度θ0和内部温度θ2,3…室外温度采用采暖期室外平均温度，Ro总热阻θn＝tn-（Rn+ΣRi）（tn－tw）/Ro P5,6 7围护结构热桥部位内表面温度计算(不低于室内)露点温度：修正系数μ表，室温露点温度的确定（严寒65％，寒冷60％，其它60％）P6,78单一材料墙角内表面温度和最小附加热阻计算：P79围护结构的防潮验算(内部冷凝的湿度不超过湿度允许增量p8表)：根据允许增量计算蒸汽渗透阻。

冷凝界面温度计算，验算部位P8,9。

10常用卷材屋面的简化计算：A-B<=C （使用条件，不包括卫生间）P9第二节热负荷计算 P12热负荷的确定内容p101围护结构耗热量：Q=aFK(tn-tw) p10，不同地区围护结构传热系数的限值P11 2层高大于四米工业建筑计算温度确定：地面-工作地点温度，屋顶-屋顶下温度- 门窗墙-平均温度, 屋顶温度td＝tg+∆th（H-2）, 平均温度tnp＝（td+tg）/2 P15 3户间结构传热计算:∆t>=5时虽<5,但Q>10%.p154严寒和寒冷地区设置值班采暖：p155围护结构附加的耗热量：p15(1) 朝向, (2)风力, (3)外门,(4)高度(5),公建两面外墙,窗墙比(6),间隙P15,166冷风渗入耗热量p16(1) Q(w)=0.28.Cp.ρwn.L(tn一twn) ,L(m3/h)冷风渗透量的计算:高层-公式,多层。

《供热工程》第三课_热水供暖系统

《供热工程》第三课_热水供暖系统
P 2 g h 1 h 2 h g P 1 g h 2 h g
如上可见，通过上层散热器环路的作用压 力比通过底层散热器的大，其差值为
gh2 hg
P68
重力循环热水供暖双管系统的垂直失调
• 在双管系统中，由于各层散热器与锅炉的 高差不同，虽然进入和流出各层散热器的 供、回水温度相同(不考虑管路沿途冷却的 影响)，也将形成上层作用压力大、下层作 用压力小的现象。如选用不同管径仍不能 使各层阻力损失达到平衡，由于流量分配 不均，必然要出现上热下冷的现象。
• 3．按系统管道敷设方式的不同，可分为 垂直式和水平式系统。
• 4．按热媒温度的不同，可分为低温水供 暖系统和高温水供暖系统。
P66
热水供暖系统分类：
热水供暖系统分类：
热水供暖系统分类：
热水供暖系统分类：
低温水与高温水
• 在我国习惯认为水温低于100℃的热水为 低温水，水温超过100℃的热水称为高温 水
始供暖，给冬季施工带来很大方便。 • （3） 排除系统中的空气较困难。
P74
下供下回式系统排出空气的方式
4
5
>h
a 6
3 b
1 2
P74
下供下回式系统排出空气的方式
• 1)通过顶层散热器的冷风阀手动分散排气。 • 2)通过专设的空气管手动或自动集中排气。从散
热器和立管排出的空气，沿空气管送到集气装置， 定期排出系统外。集气装置的连接位置，应比水 平空气管低h米以上，即应大于图中a和b两点在 系统运行时的压差值，否则位于上部空气管内的 空气不能起到隔断作用，立管水会通过空气管串 流。因此，通过专设空气管集中排气的方法，通 常只用在作用半径小或压降小的系统中。
• 机械循环热水供暖系统成为应用最广泛的 一种供暖系统。

第三节 采暖系统的设备与附件

第三节 采暖系统的设备与附件
2018/10/12
《建筑装饰设备》
28
二.膨胀水箱
设置位置：自然循环系 统膨胀管接在供水总立管 的上部；机械循环系统膨 胀管接在回水干管循环水 泵入口前。 注意：膨胀管上不允许 设置阀门，以免偶然关断 使系统内压力增高，以致 发生事故。
2018/10/12
2. 膨胀水箱的配管 （1）膨胀管
1-膨胀水箱 2-膨胀管 3-循环管 4-溢流管 5-排污管 6-信号管 7-除污器 8-水泵 9-回水管
2018/10/12
《建筑装饰设备》
32
二.膨胀水箱
（5）排污管（泄水 管） 作用：清洗、检修 时放空水箱用。 要求：可与溢流管 一起就近接入排水设 施中，其上应安装阀 门。
1-膨胀水箱 2-膨胀管 3-循环管 4-溢流管 5-排污管 6-信号管 7-除污器 8-水泵 9-回水管
2018/10/12
47
五.疏水器
工作过程：凝结水进入阀体下部
的过滤器，经中央通道靠凝结水的压力 顶开阀片，水从环形槽内设置的小孔流 出。当蒸汽进入后，同样顶开阀片，一 小部分蒸汽也会经小孔流出。但由于经 孔口节流后蒸汽容积增大，阀片下的流 速激增，造成静压下降，同时蒸汽从阀 片周围进入上部空间，形成一定压力， 将阀片向下关闭阻汽，阀片关闭一段时 间后，由于蒸汽凝结，压力下降，凝结 水再次进入时，重新顶开阀片排水。
2018/10/12
《建筑装饰设备》
44
五.疏水器
浮筒式疏水器
2018/10/12
《建筑装饰设备》
45
/10/12
《建筑装饰设备》
46
五.疏水器
（2）热力型疏水器 利用蒸汽和凝结水的热动力 学特性来工作的，主要有脉冲 式、热动力式、孔板式等。 机械型和热力型疏水器均属 高压疏水器。 《建筑装饰设备》 2018/10/12

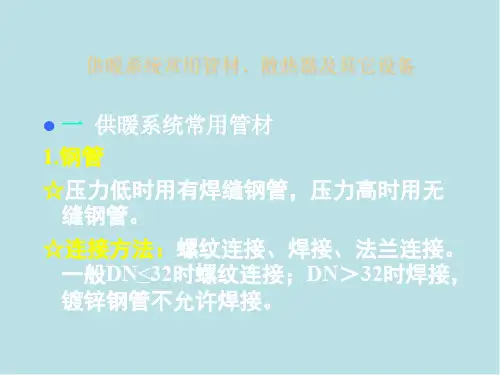

采暖常用管材、散热器及附件

采暖常用管材、散热器及附件

按 传 热 方 式 对 流 型 辐 射 型
⑴铸铁散热器
结构简单，耐腐蚀，使用寿命长，但 金属耗量大，承压能力低，制造、安装和 运输劳动繁重。
☆分为翼型散热器和柱型散热器。
⑵钢质及复合型散热器
钢制散热器金属耗量小，承压 能力合型散热器，如铜-铝、钢-塑、 钢-铜等。
2 .散热器温控阀
☆作用：控制散热器散热量，从而控 制室内空气温度。
3.热计量表
☆作用：累积计算热能消耗量的仪表。 ☆组成：积分仪、温度传感器、流量计。
4.管道支架
☆作用：用来支承管道和限制管道产生位移。 ⑴管道支架分类：
☆根据它对管道的制约作用不同分
固定支架 活动支架
☆按支架自身构造分
☆优点：卫生、无毒、耐腐蚀、不结垢，避免 因管道锈蚀引起的黄斑锈迹之忧，可免除管 道腐蚀结垢所引起的堵塞，外形美观，产品 内外壁光滑，流体阻力小，色泽柔和，造型 美观。安装方便，安全可靠。
二 散热器 1. 分类
按 材 质
铸 铁 钢 质
其它材质
按 结 构 形 状
柱 型 翼 型 管 型 板 型
三供暖系统主要设备及附件
1. 膨胀水箱 （1）膨胀水箱作用 膨胀水箱的作用是容纳水受热膨胀而增加的体
积。在自然循环上供下回式热水供暖系统中， 膨胀水箱连接在供水总立管最高处，还起着 排气作用。在机械循环热水供暖系统中，膨 胀水箱连接在循环水泵吸入口前回水干管上， 可以恒定供暖系统的压力。
（2）膨胀水箱配管 ☆信号管—用来检查膨胀水箱是否存水，一般应引到管
托架（可固定，可活动） 吊架（均为活动支架）
高支架（保温管用） ☆按支架高度分 低支架（非保温管用）
⑵管道支架间距 钢管及塑料管道安装间距，见下表：

采暖通风与空调设计规范标准

采暖通风与空调设计规范标准

采暖通风与空气调节设计规GBJ19-87第一章总则第1.0.1条为了在采暖、通风和空气调节设计中，体现艰苦奋斗、勤俭建国精神，贯彻国家现行的有关方针政策，以便为安全生产、改善生活的劳动条件、节约能源、保护环境、保证产品质量和提高劳动生产率提供必要的条件，特制订本规。

第1.0.2条本规适用于新建、扩建、改建的民用建筑和工业企业生产厂房及辅助建筑物的采暖、通风、空气调节及其制冷设计。

本规不适用于地下建筑、有特殊用途和特殊净化与防护要求的建筑物以及临时性建筑物的设计。

第1.0.3条采暖、通风和空气调节及其制冷设计方案，应根据建筑物的用途、工艺和使用要求、室外气象条件以及能源状况等，同有关专业相配合，通过技术经济比较确定。

第1.0.4条采暖、通风和空调节及其制冷系统所用设备、构件及材料，应根据国家和建设地区现有的生产能力和材料供应状况等择优选用，尽量就地取材。

同一工程中，设备的系统列和规格型号，应尽量统一。

第1.0.5条编制设计文件时，应根据采暖、通风、空气调节和制冷装置的数量及其复杂程度，配备必要的专业技术和操作、维修人员以及相应的维修设备和检测仪表等。

第1.0.6条采暖、通风、空气调节和制冷系统，应在便于操作和观察的地点设置必要的调节、检测和计量装置。

第1.0.7条布置设备、管道及配件时，应为安装、操作和维修留有必要的位置。

对于大型设备和管道，应根据需要在建筑设计中预留安装和维修用的孔洞，并应考虑有装设起吊设施的可能。

第1.0.8条设计中，对于采暖、通风、空气调节和制冷设备及管道，当有可能伤及人体时，应采取必要的安全防护措施，第1.0.9条位于地震区和湿陷性黄土地区的工程，布置设备和管道时，应根据需要分别采取防震和有组织排水等措施。

第1.0.10条根据本条规进行采暖、通风和空气调节及其制冷设计时，尚应符合国家现行的有关标准、规的规定。

第二章室外计算参数第一节室空气计算参数第2.1.1条设计集中采暖时，冬季室计算温度，应根据建筑物的作途，按下列规定采用：一、民用建筑的主要房间，宜采用16－20°C；二、生产厂房的工作地点：轻作业不应低于15°C中作业不应低于12°C重作业不应低于10°C注：（1）作业各类的划分，应按国家现行的《工业企业设计卫生标准》执行。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

（1）膨胀管
设置位置：自然循环系
统膨胀管接在供水总立管
的上部；机械循环系统膨
胀管接在回水干管循环水
泵入口前。
注意：膨胀管上不允许
设置阀门，以免偶然关断
使系统内压力增高，以致
1-膨胀水箱 2-膨胀管 3-循环管
发生事故。
4-溢流管 5-排污管 6-信号管 7-除污器 8-水泵 9-回水管
2020/5/31
2）复合材料型铝制散热器 如铜－铝复合、钢－铝复合、铝－塑复合等。
2020/5/31
《建筑装饰设备》
24
热工性能好，重量轻，造型美观
2020/5/31
《建筑装饰设备》
25
二.膨胀水箱
1.膨胀水箱的作用及类型 作用：容纳膨胀水体积、排气、定压。 在自然循环上供下回式热水供暖系统中，膨胀水箱连接在 供水总立管的最高处，具有排除系统内空气的作用； 在机械循环热水供暖系统中，膨胀水箱连接在回水干管循 环水泵人口前，可以恒定循环水泵入口压力，保证供暖系统 压力稳定。 膨胀水箱安装位置，热水供暖系统最高点 1）自然循环系统，总立管上部 2）机械循环系统，回水干管水泵吸水管上 类型：膨胀水箱有圆形和矩形两种形式，一般是由薄钢板 焊接而成。
分类： 按材质可分为铸铁、钢制、铝制、铜质散热器； 按结构形式分为柱型、翼型、管型、板式、排管式散热 器等； 按其对流方式分为对流型和辐射型散热器。
2020/5/31
《建筑装饰设备》
3
一.散热器
1.铸铁散热器 特点:铸铁散热器具有结构简单、防腐性好、使用寿命长 、适用于各种水质、造价低、热稳定性好等优点，广泛 用与低压蒸气和热水采暖系统中。 分类:柱型、翼型和复合翼型。
2020/5/31
《建筑装饰设备》
自动排气罐
40
三.排气装置
2.手动排气阀（手动跑风门）
作用：多用于水平式和下供下回式系统中，旋紧在散热 器上部专设的丝孔上，以手动方式排除空气。
要求：用于热水供暖系统时，应装在散热器上部丝堵上； 用于低压蒸汽系统时，则应装在散热器下部1/3的位置上。
2020/5/31
要求：自动排气阀常会因水中污物堵塞 而失灵，需要拆下清洗或更换，因此，排气 阀前装一个截止阀。
2020/5/31
《建筑装饰设备》
39
三.排气装置
工作原理：是依靠罐内水的 浮力自动打开排气阀。罐内无 空气时，系统中的水流入罐体 将浮漂浮起。浮漂上的耐热橡 皮垫将排气口封闭，使水流不 出去。当系统中的气体汇集到 罐体上部时，罐内水位下降使 浮漂离开排气口将空气排出。 空气排出后，水位和浮漂重又 上升将排气口关闭。
结构型式和铸铁柱型相似，每片也有几个中空的立柱。
钢制柱型散热器传热性能较好，承压能力较高，表面光滑
易清扫积灰。但它制造工艺复杂、造价较高、对水质要求高
，20易20/腐5/31蚀，故使用年限《短建。筑装饰设备》
12
2020/5/31
《建筑装饰设备》
13
2.钢制散热器
(2)光面管散热器
2020/5/31
1-膨胀水箱 2-膨胀管 3-循环管
4-溢流管 5-排污管 6-信号管
2020/5/31
7-除污器 8-水泵 9-回水管
《建筑装饰设备》
32
二.膨胀水箱
（4）信号管（检查管）
作用：检查膨胀水箱水位， 决定系统是否需要补水。信 号管控制系统的最低水位。
要求：应接至锅炉房内或 人们容易观察的地方（值班 室），信号管末端应设置阀 门。
圆翼型散热器是一根内径 75mm的管子外面带有许多圆形 肋片，管子两端配置法兰。
2020/5/31
《建筑装饰设备》
9
一.散热器
(3)柱翼型铸铁散热器 介于柱型散热器和翼型散热器。
2020/5/31
《建筑装饰设备》
10
2020/5/31
《建筑装饰设备》
11
2.钢制散热器
(1)钢制柱型散热器
☆泄水管—用来清洗水箱式放空存水和污垢，它可与溢 流管一起连至附近下水道。
☆溢流管—当系统充水的水位超过溢水管时，通过溢 流管将水自动溢流排出，控制水箱最高水位。
☆膨胀管—与采暖系统相连接。
☆循环管—防止水箱内水冻结，无冻结可能时不设。
2020/5/31
《建筑装饰设备》
29
二.膨胀水箱
2. 膨胀水箱的配管
《建筑装饰设备》
14
2020/5/31
《建筑装饰设备》
2020/5/31
《建筑装饰设备》
16
2.钢制散热器
(4)钢串片对流散热器
2020/5/31
《建筑装饰设备》
17
❖
钢 串 片 散 热 器
2020/5/31
120
240
150
100 30
80 25
140
DN25
设置阀门，以免水箱内的水
4-溢流管 5-排污管 6-信号管
冻结。 2020/5/31
7-除污器 8-水泵 9-回水管
《建筑装饰设备》
31
二.膨胀水箱
（3）溢流管
作用：控制系统的最
高水位。当水的膨胀体积
超过溢流管口时，水溢出
就近排入排水设施中。
注意：溢流管上也不
允许设置阀门，以免偶然
关断，水从人孔处溢出。
《建筑装饰设备》
42
四.除污器
工作原理：热水由进水管进入筒体，由于水流速度突然减 小，使水中的污物沉降到筒体，较清洁的水经带有很多小孔的 出水管流出。筒内杂质、污物通过下部的排污管定期排放。上 部设排气管，定期排除筒内空气。
立式除污器 1-筒体；2-底板； 3-进水管；4-出水管； 5-排水管；6-阀门； 7-排污丝堵
五.疏水器
浮筒式疏水器
2020/5/31
《建筑装饰设备》
46
五.疏水器
杠杆浮球式疏水器
2020/5/31
《建筑装饰设备》
47
五.疏水器
（2）热力型疏水器
利用蒸汽和凝结水的热动力
学特性来工作的，主要有脉冲
式、热动力式、孔板式等。
机械型和热力型疏水器均属
高压疏水器。 2020/5/31
《建筑装饰设备》
Y式除污器
2020/5/31
《建筑装饰设备》
44
五.疏水器
作用：用于蒸汽供暖系统中， 自动而且迅速地排出散热设备 及管道中的凝水和空气，并能 阻止蒸汽逸漏。
按工作原理分为机械型、热 力型、恒温型。
（1）机械型疏水器 依靠蒸汽和凝结水的密度差， 利用凝结水的液位变化来控制 疏水器排水孔自动启闭工作， 主倒要吊有桶202浮式0/5桶等/31 式. 、钟形浮子式《、建筑装饰15--设上壳备盖体》,,26--浮垫塞筒圈头式,,37疏--截调水止节器阀阀,,48--浮阀筒套,45
4-溢流管 5-排污管 6-信号管
7-除污器 8-水泵 9-回水管
《建筑装饰设备》
34
三.排气装置
积存空气原因
（1）在系统停止运行时，通过不严密处也会渗入空气， 充水后，会有些空气残留在系统内 ； （2）随温度升高、压力下降时空气从水中析出。
积存空气危害
系统中如积存空气，就会形成气塞，影响水的正常循环 和散热效果。
器 DN20
75 70 75
120
50
50
L
（b）
300
150
2020/5/31
《建筑装饰设备》
22
3.合金散热器
铜铝合金
铝合金
钢镁合金
2020/5/31
《建筑装饰设备》
23
3.合金散热器
1）铝合金散热器 造型美观大方，线条流畅，占地面积小，富有装饰性；其
质量约为铸铁散热器的十分之一，便于运输安装；其金属热 强度高，约为铸铁散热器的六倍；节省能源，采用内防腐处 理技术。
《建筑装饰设备》
41
四.除污器
作用：截留过滤，并定 期清除系统中的杂质和污物， 以保证水质清洁，减少阻力， 防止管路系统和设备堵塞。
安装要求：一般安装在用 户入口的供水管道上或循环 水泵之前的回水总管上，除 污器后应装阀门并设有旁通 管道，以便定期清洗检修。
形式：有卧式和立式两种。
2020/5/31
2020/5/31
《建筑装饰设备》
4
一.散热器
(1）柱型铸铁散热器
是呈柱状的中空立柱单片散热器。外表面光滑，每片各有
几个中空的立柱相互连通。根据散热面积的需要，柱型铸铁
散202热0/5器/31可以进行组装。《建筑装饰设备》
5
2020/5/31
《建筑装饰设备》
6
一.散热器
(2）翼型铸铁散热器 分圆翼型和长翼型两类。长翼型散热器
（1）钢质散热器俄金属耗 量少；
（2）钢质散热器的耐压强 度高；
（3）外形美观，占地面积 小，便于布置；
（4）相比铸铁散热器，钢 质散热器耐腐蚀性差，使用寿 命短。
《建筑装饰设备》
21
2.钢100 制30 散热器
120
240
❖
150
DN25
H1
H
钢
140
50
L
制 50
板
80 25
（a）
型
L
B
散
热
H2
48
五.疏水器
工作过程：凝结水进入阀体下部 的过滤器，经中央通道靠凝结水的压力 顶开阀片，水从环形槽内设置的小孔流 出。当蒸汽进入后，同样顶开阀片，一 小部分蒸汽也会经小孔流出。但由于经 孔口节流后蒸汽容积增大，阀片下的流 速激增，造成静压下降，同时蒸汽从阀 片周围进入上部空间，形成一定压力， 将阀片向下关闭阻汽，阀片关闭一段时 间后，由于蒸汽凝结，压力下降，凝结 水再次进入时，重新顶开阀片排水。
