浅析PCB线路各种缺陷及切片观察PCB线路是电子产品中非常重要的组成部分,它连接了各个电子元件,传递电信号和电能。
然而,在PCB线路制造过程中,往往会出现各种缺陷,这些缺陷会影响电路的性能,甚至导致故障。
本文将对几种常见的PCB线路缺陷进行浅析,并介绍如何通过切片观察来判断线路的质量。

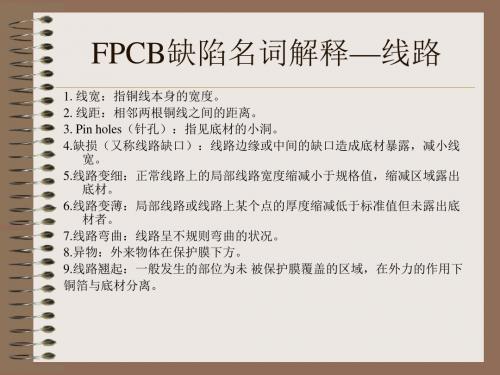

1.走线缺陷:走线缺陷是指PCB线路板上电信号走线存在问题。
常见的走线缺陷包括走线间距不合适、走线过窄、走线断裂等。
这些问题都会导致电路的可靠性降低,信号传输效果不理想。
可以通过切片观察走线的质量以及是否存在缺陷。
2.焊盘缺陷:焊盘是连接电子元件和PCB线路板的关键部分,它们直接影响元件和线路板之间的连接质量。
常见的焊盘缺陷包括焊盘孔径不合适、焊盘冷焊、焊盘开裂等。
通过切片观察焊盘的质量,可以判断焊盘是否存在缺陷,并及时采取措施修复。
3.绝缘层缺陷:绝缘层是PCB线路板上各个线路之间的隔离层,防止线路之间短路发生。
绝缘层缺陷可能导致线路之间的电路短路,造成电路故障。
通过切片观察绝缘层的厚度、均匀性,以及是否存在气泡、裂纹等缺陷,可以判断绝缘层的质量。
4.阻抗不匹配:PCB线路上的信号传输需要符合一定的阻抗匹配要求,以保证信号传输的质量。
当连接线路的阻抗不匹配时,会引起信号反射、衰减等问题。
切片观察可以通过测量线路的宽度和距离来判断阻抗是否匹配。
在切片观察PCB线路时,可以使用显微镜等仪器来观察和测试PCB线路的质量。
首先,将PCB线路切片,然后使用显微镜观察切片的表面和内部结构。
可以通过观察线路的走向、良好的焊接、焊盘是否光滑、绝缘层是否均匀、阻抗是否匹配等来判断线路的质量。
总而言之,PCB线路在制造过程中可能会出现各种缺陷,这些缺陷会影响电路的性能和可靠性。
通过切片观察可以及早发现并解决这些问题,提高PCB线路的质量和可靠性。
pcb常见缺陷原因与措施pptx汇报人:2023-12-15•PCB常见缺陷概述•常见缺陷原因分析•预防措施与改进建议目录•检测方法与技巧分享•案例分析:实际应用中的缺陷处理与改进方案•总结与展望:未来PCB行业的发展趋势及挑战01PCB常见缺陷概述定义材料缺陷设计缺陷环境缺陷制造缺陷分类PCB,即Printed Circuit Board,意为印刷电路板,是一种将电子器件和连接器件固定连接并实现电路连接的基板。
常见的PCB缺陷是指制造过程中产生的质量问题,这些缺陷可能影响电路板的性能和可靠性。
根据缺陷的表现形式和产生原因,PCB缺陷可以分为以下几类这类缺陷主要由于制造过程中的操作不当或工艺问题导致的,如孔洞、划痕、短路等。
这类缺陷与使用的材料有关,如材料质量问题、材料不均匀等。
这类缺陷与设计有关,如布线不合理、元件布局不当等。
这类缺陷与环境因素有关,如污染、湿度、温度等。
定义与分类缺陷对产品性能的影响直接性能影响一些缺陷如短路、断路等会直接导致电路板无法正常工作。
间接性能影响一些缺陷如材料不均匀、布线不合理等,虽然不会直接导致电路板无法工作,但会影响电路的性能和稳定性。
安全影响一些缺陷如材料质量问题、元件布局不当等,可能会影响产品的安全性能,如过热、过电压等。
02常见缺陷原因分析制造工艺问题是PCB板制造过程中可能出现的一系列工艺问题,如曝光、显影、蚀刻等环节的控制不当等。
总结词制造工艺问题可能会导致PCB板出现线条不清晰、短路、断路等问题,影响电路板的电气性能和可靠性。
详细描述制造工艺问题材料问题主要源于PCB板使用的原材料和组件的质量问题。
材料问题可能会导致PCB板出现开裂、脱落、短路等问题,影响电路板的性能和可靠性。
材料问题详细描述总结词设计问题主要源于PCB板的设计不合理,如布局、布线等设计因素。
总结词设计问题可能会导致PCB板的可制造性降低,增加制造难度和成本,同时也会影响电路板的电气性能和可靠性。
PCB 常见缺陷知识整理分享一一﹑基材缺陷:1. 白点:在玻璃纤维经纬交织处,树脂与点间发生局部分离產生缝隙,因光折射而看到的基材内之小白圆点。
2. 白斑:基材内局部的玻纤布与环氧树脂之间,或布材本身的纱束之间出现分裂,由外表可看到白色区域的现象。
3. 凹陷:铜面呈现缓和均匀的下陷。
(如限度样品)4. 针孔:目视铜面上可见类似针尖状小点。
5. 毛头:板边出现粗糙的基材纤维或不平整凹凸状的铜屑。
6. 织纹显露:板材表面的树脂层已经破损流失,致使板内的玻纤布曝露出来,板面呈现白色条状“+”的情形。
7. 气泡:指多层板金属层与树脂层之间或各玻纤布间的局部区域发生膨胀及分层,面积在0.16㎜2以上。
8. 基材分层:指压合基材中层次间的分离,或是基材与导体铜箔之分离﹔或电路板内任何其它平面性的分离。
9. 基材异物(外来夹杂物) :指绝缘体材料内都可能陷入的金属或非金属杂物,距离最近导体在0.125mm 以外时可允收。
10. 织纹縐显:基材表面玻纤布之织纹已可察见,但没有断裂玻纤织纹仍被树脂所完全覆盖。
11. 板皱:基材表面出现的波纹状或V 状下陷。
二﹑内印缺陷:1. 显影过度:因曝光能量不足或显影速度过慢使不该显影掉的油墨被显影掉,油墨过缘呈现不平锯齿状。
2. 显影不净:被显影掉油墨的铜面上残留一层很薄的油墨,使铜面无光泽呈现白雾状。
3. 内短:内层因残铜或P.P 胶绝缘不良而致使同一层相隔区域间或层间短路。
4. 内断:因内层线路断开,螃蟹脚被咬蚀掉或孔壁与螃蟹脚隔离而造成内层或层与层间断开。
5. 裁板不良:裁板到成型线以内。
6. 内层偏移:内层对位对准度不够,使内层图形向一方偏移。
(如限度样品)7. 板面残胶:板面残留有软性胶状物质。
8. 点状断线:经蚀刻后板面线路上有细小的点状断路。
9. 线细:线径低于客户要求之下限或原稿线径之20%。
10. 线路锯齿:线路局部缺口,凸点交错呈现锯齿状。
11. 刮伤:板面镀层或涂覆层因外力受损,且超过其厚度的20%以上。
PCB常见缺陷原因与措施引言Printed Circuit Board(PCB)是电子产品中不可或缺的组成部分。
而PCB在制造的过程中常常会出现各种缺陷,严重影响到电子产品的性能和质量。
本文将介绍PCB常见的缺陷原因,并提出相应的解决措施,以帮助读者更好地了解和解决PCB制造过程中的问题。
一、焊点问题1. 缺陷原因•锡焊不良:焊料不完全熔化、焊料过量或者焊料流动不顺畅都会导致焊点的质量下降。
•冷焊:焊接温度过低,导致焊料与焊盘间粘附力不足,形成冷焊现象。
•焊接过热:焊接温度过高,导致焊料流动过快,造成焊点高度不均匀、焊缝过大。
•焊接气泡:在焊接过程中,焊料中的挥发性成分产生气泡,导致焊点质量下降。
2. 解决措施•控制焊接温度:根据焊接材料的要求,合理设定焊接温度,以充分熔化焊料。
•控制焊接时间:根据焊接材料和焊接面积,控制焊接时间,确保焊料充分流动且均匀。
•检测焊接质量:通过焊接质量检测设备,对焊点进行检测,发现问题及时修复。
•提高焊接技术:通过培训和实践,提高焊接工人的技术水平,降低焊接缺陷率。
二、线路板污染问题1. 缺陷原因•灰尘和异物:制造环境不洁净,灰尘和其他杂物会污染线路板表面,影响电路连接质量。
•油污和氧化物:线路板表面受到油污和氧化物的污染,导致线路板表面粗糙、电路导通不良。
2. 解决措施•清洁环境:确保生产车间的清洁和通风,定期清理灰尘和杂物,防止其附着到线路板上。
•使用防护层:在制造过程中,使用防护层覆盖线路板表面,防止油污和氧化物的污染。
•采用合适的清洁剂:在清洗线路板时,选择合适的清洁剂,去除油污和氧化物,确保线路板表面干净和平滑。
•加强质检:建立完善的质检体系,对线路板进行全面检查,及时发现并处理污染问题。
三、连线问题1. 缺陷原因•线路断开:线路横截面积不足、线路受到外力破坏等原因导致线路断开,造成电路不通。
•线路短路:线路之间存在不必要的电气连接,造成电路短路。
•线路错位:线路连接错误,导致电气信号传输错误。
