09MnNiDR低温钢的焊接工艺评定_龙本仁

通常把-10--196。

C的温度范围称为〃低温〃（我国从-40。

C算起），低于-196。

C时称为〃超低温〃。

低温钢主要是为了适应能源、石油化工等产业部门的需要而迅速发展起来的一种专用钢。

低温钢要求在低温工作条件下具有足够的强度、塑性和韧性，同时应具有良好的加工性能,主要用于制造・20~・253。

C低温下工作的焊接结构，如贮存和运输各类液化气体的容器等。

1、焊接方法及热输入的选择常用的焊接方法有焊条电弧焊、埋弧自动焊、铝极氮弧焊、熔化极气体保护焊。

低合金低温用钢焊接时，为避免焊缝金属及近缝区形成粗大组织而尽量不摆动，采用窄焊道、多道多层焊，焊接电流不宜过大，宜用快速多道焊以减轻焊道过热，并通过多层焊的重热作用细化晶粒。

多道焊时，要控制道间温度，应采用小的热输入施焊，控制在20KJ∕cm以下。

如果需要预热，应严格控制预热温度及多层多道焊时的道间温度。

焊接线能量也叫焊接热输入，是单位长度焊缝得到的焊接电弧热量。

公式E=U∙I∕v（焦耳/厘米）其中U:电弧电压（伏特），I:焊接电流（安培），v:焊接速度（厘米/分）。

焊接线能量是影响焊接接机械头性能的重要因素。

当焊接电流、电弧电压增大时，焊接线能量增大，当焊接速度减小时，焊接线能量增大。

对于低温钢，焊接线能量过大，接头韧性的下降更为严重，使压力容器在低温状况下运行时易发生瞬间的破坏。

所以焊接时，要严格控制焊接电流、电弧电压、焊接速度，保证焊接接头的各项性能指标。

2、低温钢的焊接特点及其工艺措施低温钢由于含碳量低，其淬硬倾向和冷裂倾向小，具有良好的焊接性。

但是过大的焊接线能量会使焊缝及热影响区形成粗晶组织而使低温韧性大为降低，结构的突变及制造中的强力组对会使结构的局部产生高的应力，从而增大设备在低温状态下的脆性破坏。

为此，在焊接过程中应做到以下几点：⑴采用小的焊接线能量，最大限度的减少过热，防止在焊接接头上出现粗大的组织。

焊条电弧焊常采用12-15KJ∕cm,埋弧焊通常为20KJ∕cm o为此焊条电弧焊尽量不用φ5焊条，埋弧自动焊多选用φ3.2焊丝,焊条电弧焊每层约2mm,埋弧自动焊约2.5mm o⑵采用直焊道，多道快速压焊。

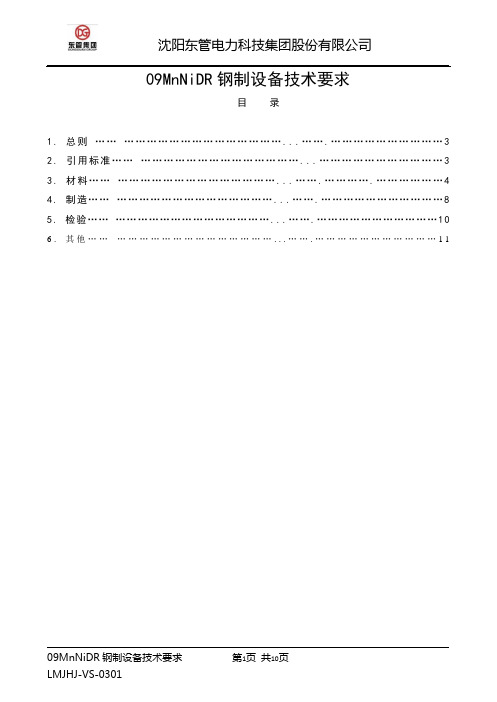

09MnNiDR钢制设备技术要求目录1.总则 (3)2.引用标准 (3)3.材料 (4)4. 制造 (8)5. 检验 (10)6.其他 (11)1 总则1.1 本技术要求适用于主要受压元件材料为09MnNiDR的设备的制造、检验和验收，且本技术要求仅考虑强度失效和低温脆断的失效模式，当设备存在其它失效模式时，还应补充相应的技术要求。

1.2 当本技术要求与标准、规范、图样要求矛盾时，应以严格者为准。

1.3 使用本技术要求时，可以根据工程项目的具体规定调整相应的技术指标，但不得低于标准、规范的最低要求。

2 引用标准TSG R0004-2009 《固定式压力容器安全技术监察规程》GB150.1~4-2011 《压力容器》GB/T228-2002 《金属材料室温拉伸试验方法》GB/T229-2007 《金属材料夏比摆锤冲击试验方法》GB/T232-1999 《金属材料弯曲试验方法》GB/T3077-1999 《合金结构钢》GB/T6394-2002 《金属平均晶粒度测定方法》GB/T5313-2010 《厚度方向性能钢板》GB/T2975-1998 《钢及钢产品力学性能实验取样位置及试样制备》GB/T10561-2005 《钢中非金属夹杂物含量的测定标准评级图显微检验法》GB3531-2008 《低温压力容器用低合金钢钢板》及第1号修改单GB/T5118-1995 《低合金钢焊条》NB/T47009-2010 《低温承压设备用低合金钢锻件》NB/T47014-2011 《承压设备焊接工艺评定》NB/T47015-2011 《压力容器焊接规程》NB/T47016-2011 《承压设备产品焊接试件的力学性能检验》NB/T47018.1~7-2011 《承压设备用焊接材料订货技术条件》JB/T4730.1~6-2005 《承压设备无损检测》JB/T4711-2003 《压力容器涂敷与运输包装》HG/T20584-2011 《钢制化工容器制造技术规定》HG/T20585-2011 《钢制低温压力容器技术规定》ASME 锅炉和压力容器规范第II卷A和D部分及相关增补ASME SA-788 《钢锻件通用要求》3 材料3.1 09MnNiDR钢板除应满足GB3531-2008及第1号修改单的规定外，还应符合下述规定：3.1.1钢板应由电炉冶炼，并采用炉外精炼工艺。

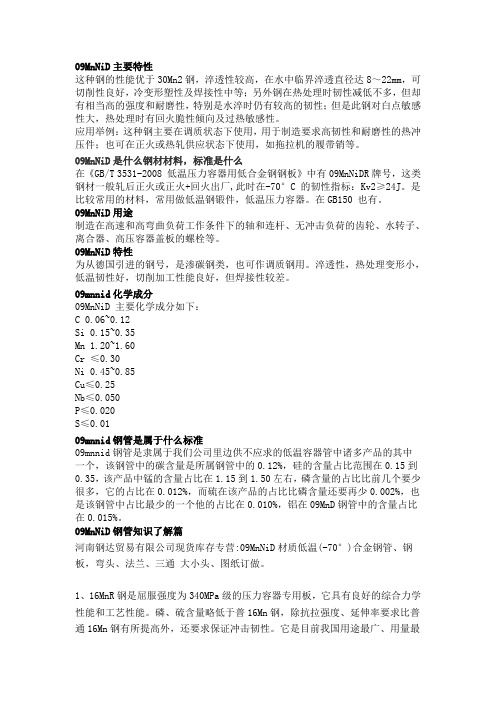

09MnNiD主要特性这种钢的性能优于30Mn2钢，淬透性较高，在水中临界淬透直径达8～22mm，可切削性良好，冷变形塑性及焊接性中等；另外钢在热处理时韧性减低不多，但却有相当高的强度和耐磨性，特别是水淬时仍有较高的韧性；但是此钢对白点敏感性大，热处理时有回火脆性倾向及过热敏感性。

应用举例：这种钢主要在调质状态下使用，用于制造要求高韧性和耐磨性的热冲压件；也可在正火或热轧供应状态下使用，如拖拉机的履带销等。

09MnNiD是什么钢材材料，标准是什么在《GB/T 3531-2008 低温压力容器用低合金钢钢板》中有09MnNiDR牌号，这类钢材一般轧后正火或正火+回火出厂,此时在-70°C的韧性指标：Kv2≥24J。

是比较常用的材料，常用做低温钢锻件，低温压力容器。

在GB150 也有。

09MnNiD用途制造在高速和高弯曲负荷工作条件下的轴和连杆、无冲击负荷的齿轮、水转子、离合器、高压容器盖板的螺栓等。

09MnNiD特性为从德国引进的钢号，是渗碳钢类，也可作调质钢用。

淬透性，热处理变形小，低温韧性好，切削加工性能良好，但焊接性较差。

09mnnid化学成分09MnNiD 主要化学成分如下：C 0.06~0.12Si 0.15~0.35Mn 1.20~1.60Cr ≤0.30Ni 0.45~0.85Cu≤0.25Nb≤0.050P≤0.020S≤0.0109mnnid钢管是属于什么标准09mnnid钢管是隶属于我们公司里边供不应求的低温容器管中诸多产品的其中一个，该钢管中的碳含量是所属钢管中的0.12%，硅的含量占比范围在0.15到0.35，该产品中锰的含量占比在1.15到1.50左右，磷含量的占比比前几个要少很多，它的占比在0.012%，而硫在该产品的占比比磷含量还要再少0.002%，也是该钢管中占比最少的一个他的占比在0.010%，铝在09MnD钢管中的含量占比在0.015%。

09MnNiD钢管知识了解篇河南钢达贸易有限公司现货库存专营:09MnNiD材质低温(-70°)合金钢管、钢板，弯头、法兰、三通大小头、图纸订做。

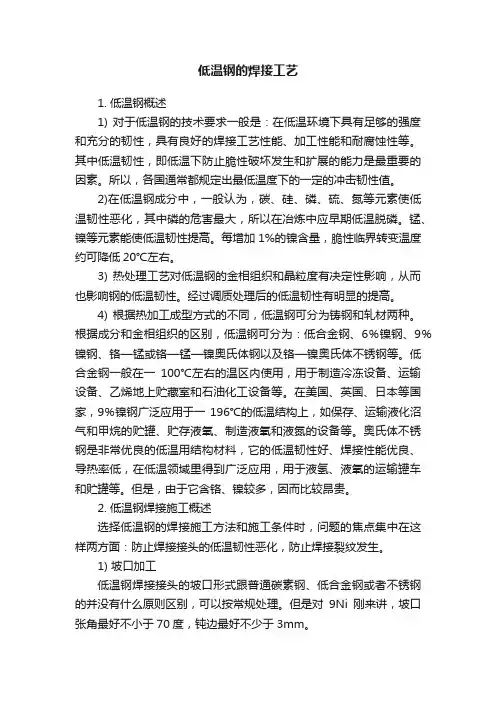

低温钢的焊接工艺1. 低温钢概述1) 对于低温钢的技术要求一般是：在低温环境下具有足够的强度和充分的韧性，具有良好的焊接工艺性能、加工性能和耐腐蚀性等。

其中低温韧性，即低温下防止脆性破坏发生和扩展的能力是最重要的因素。

所以，各国通常都规定出最低温度下的一定的冲击韧性值。

2)在低温钢成分中，一般认为，碳、硅、磷、硫、氮等元素使低温韧性恶化，其中磷的危害最大，所以在冶炼中应早期低温脱磷。

锰、镍等元素能使低温韧性提高。

每增加1%的镍含量，脆性临界转变温度约可降低20℃左右。

3) 热处理工艺对低温钢的金相组织和晶粒度有决定性影响，从而也影响钢的低温韧性。

经过调质处理后的低温韧性有明显的提高。

4) 根据热加工成型方式的不同，低温钢可分为铸钢和轧材两种。

根据成分和金相组织的区别，低温钢可分为：低合金钢、6％镍钢、9％镍钢、铬—锰或铬—锰—镍奥氏体钢以及铬—镍奥氏体不锈钢等。

低合金钢一般在一100℃左右的温区内使用，用于制造冷冻设备、运输设备、乙烯地上贮藏室和石油化工设备等。

在美国、英国、日本等国家，9％镍钢广泛应用于一196℃的低温结构上，如保存、运输液化沼气和甲烷的贮罐、贮存液氧、制造液氧和液氮的设备等。

奥氏体不锈钢是非常优良的低温用结构材料，它的低温韧性好、焊接性能优良、导热率低，在低温领域里得到广泛应用，用于液氢、液氧的运输罐车和贮罐等。

但是，由于它含铬、镍较多，因而比较昂贵。

2. 低温钢焊接施工概述选择低温钢的焊接施工方法和施工条件时，问题的焦点集中在这样两方面：防止焊接接头的低温韧性恶化，防止焊接裂纹发生。

1) 坡口加工低温钢焊接接头的坡口形式跟普通碳素钢、低合金钢或者不锈钢的并没有什么原则区别，可以按常规处理。

但是对9Ni刚来讲，坡口张角最好不小于70度，钝边最好不少于3mm。

所有低温钢材都可以用氧炔焰来切割。

只是在气割9Ni钢时切割速度要比气割普通碳素结构钢时稍稍放慢一些。

钢材厚度若超过100mm，气割前可将割口预热到150—200℃，但不得超过200℃。

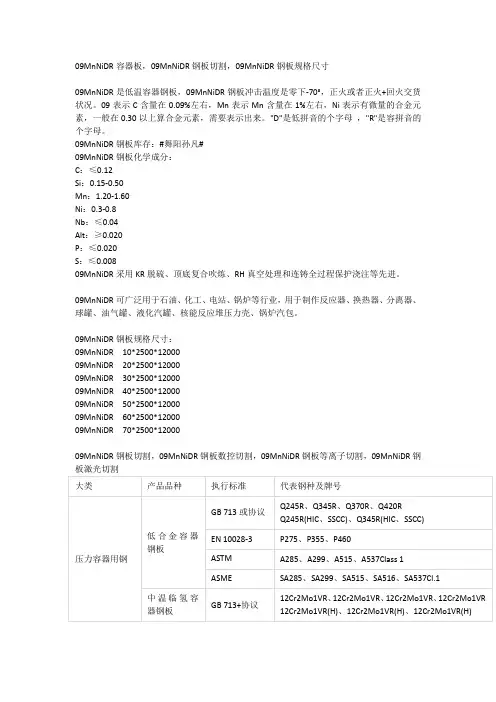

09MnNiDR容器板，09MnNiDR钢板切割，09MnNiDR钢板规格尺寸
09MnNiDR是低温容器钢板，09MnNiDR钢板冲击温度是零下-70°，正火或者正火+回火交货状况。

09表示C含量在0.09%左右，Mn表示Mn含量在1%左右，Ni表示有微量的合金元素，一般在0.30以上算合金元素，需要表示出来。

"D"是低拼音的个字母，"R"是容拼音的个字母。

09MnNiDR钢板库存：#舞阳孙凡#
09MnNiDR钢板化学成分：
C：≤0.12
Si：0.15-0.50
Mn：1.20-1.60
Ni：0.3-0.8
Nb：≤0.04
Alt：≥0.020
P：≤0.020
S：≤0.008
09MnNiDR采用KR脱硫、顶底复合吹炼、RH真空处理和连铸全过程保护浇注等先进。

09MnNiDR可广泛用于石油、化工、电站、锅炉等行业，用于制作反应器、换热器、分离器、球罐、油气罐、液化汽罐、核能反应堆压力壳、锅炉汽包。

09MnNiDR钢板规格尺寸：
09MnNiDR 10*2500*12000
09MnNiDR 20*2500*12000
09MnNiDR 30*2500*12000
09MnNiDR 40*2500*12000
09MnNiDR 50*2500*12000
09MnNiDR 60*2500*12000
09MnNiDR 70*2500*12000
09MnNiDR钢板切割，09MnNiDR钢板数控切割，09MnNiDR钢板等离子切割，09MnNiDR钢。

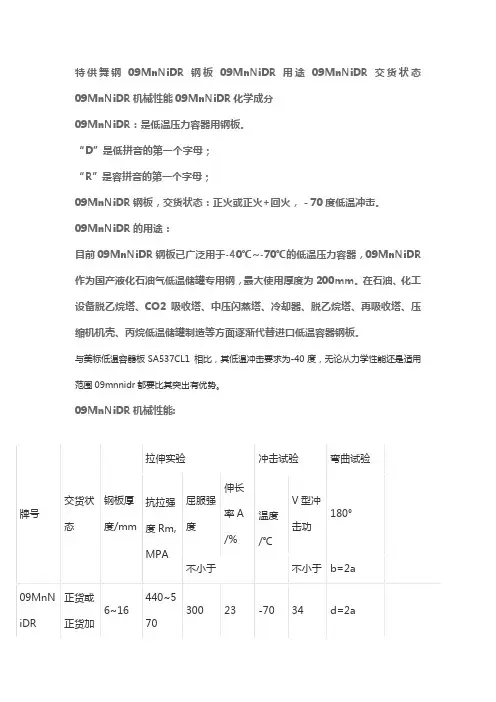

特供舞钢09MnNiDR钢板09MnNiDR用途09MnNiDR交货状态09MnNiDR机械性能09MnNiDR化学成分
09MnNiDR：是低温压力容器用钢板。

“D”是低拼音的第一个字母；
“R”是容拼音的第一个字母；
09MnNiDR钢板，交货状态：正火或正火+回火，－70度低温冲击。

09MnNiDR的用途：
目前09MnNiDR钢板已广泛用于-40℃~-70℃的低温压力容器，09MnNiDR 作为国产液化石油气低温储罐专用钢，最大使用厚度为200mm。

在石油、化工设备脱乙烷塔、CO2吸收塔、中压闪蒸塔、冷却器、脱乙烷塔、再吸收塔、压缩机机壳、丙烷低温储罐制造等方面逐渐代替进口低温容器钢板。

与美标低温容器板SA537CL1 相比，其低温冲击要求为-40度，无论从力学性能还是适用范围09mnnidr都要比其突出有优势。

09MnNiDR机械性能:
耐磨板：WNM360E.WNM400E.WNM450A.WNM500A.WRZ360.WRZ400A 合金钢：30CrMo、35CrMo、42CrMo、20Cr、40Cr、10CrMoAL、38CrMoAL、20CrMnMo、30CrMnSiA
我公司(舞钢万达钢铁贸易有限公司)是舞阳钢铁公司协议直销单位，主要经营舞钢产中厚及特宽特厚钢板，常年库存有各种规格材质钢板8000余吨供客户选择，还可根据客户需求定轧各种特殊规格板材，公司下属钢板加工厂可根据用户要求切割半成品及异型件，同时可代办公路、铁路运输。

欢迎各界朋友光临惠顾！。

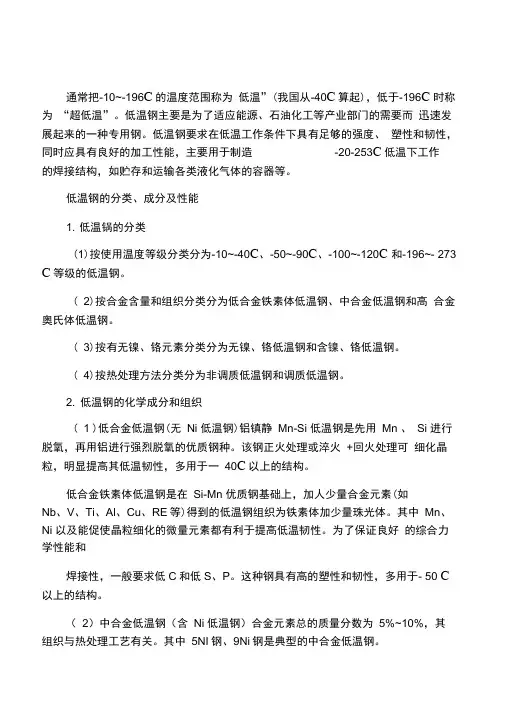

通常把-10~-196C的温度范围称为低温”(我国从-40C算起)，低于-196C 时称为“超低温”。

低温钢主要是为了适应能源、石油化工等产业部门的需要而迅速发展起来的一种专用钢。

低温钢要求在低温工作条件下具有足够的强度、塑性和韧性，同时应具有良好的加工性能，主要用于制造-20-253C低温下工作的焊接结构，如贮存和运输各类液化气体的容器等。

低温钢的分类、成分及性能1. 低温锅的分类(1)按使用温度等级分类分为-10~-40C、-50~-90C、-100~-120C 和-196~- 273 C等级的低温钢。

( 2)按合金含量和组织分类分为低合金铁素体低温钢、中合金低温钢和高合金奥氏体低温钢。

( 3)按有无镍、铬元素分类分为无镍、铬低温钢和含镍、铬低温钢。

( 4)按热处理方法分类分为非调质低温钢和调质低温钢。

2. 低温钢的化学成分和组织( 1 )低合金低温钢(无Ni 低温钢)铝镇静Mn-Si 低温钢是先用Mn 、Si 进行脱氧，再用铝进行强烈脱氧的优质钢种。

该钢正火处理或淬火+回火处理可细化晶粒，明显提高其低温韧性，多用于一40C以上的结构。

低合金铁素体低温钢是在Si-Mn 优质钢基础上，加人少量合金元素(如Nb、V、Ti、Al、Cu、RE等)得到的低温钢组织为铁素体加少量珠光体。

其中Mn、Ni 以及能促使晶粒细化的微量元素都有利于提高低温韧性。

为了保证良好的综合力学性能和焊接性，一般要求低C和低S、P。

这种钢具有高的塑性和韧性，多用于- 50 C 以上的结构。

（2）中合金低温钢（含Ni 低温钢）合金元素总的质量分数为5%~10%，其组织与热处理工艺有关。

其中5NI钢、9Ni钢是典型的中合金低温钢。

Ni 是发展低温钢的一个重要元素。

为了提高钢的低温性能，可加人Ni 元素，形成含Ni的铁素体低温钢。

在提高Ni的同时，应降低含碳量和严格限制S P含量及N、H、O的含量，防止产生时效脆性和回火脆性等。

这类钢的热处理条件为正火、正火十回火和淬火+回火等。
