FLIR E75 E85 E95系列高级红外热像仪 菲力尔

flir红外热像仪使用说明书1. 引言红外热像仪是一种先进的测温设备，能够通过检测物体散发的红外辐射来提供准确的温度信息。

本使用说明书将详细介绍Flir红外热像仪的各项功能和操作方法，以帮助用户正确地使用设备并获取准确可靠的测温结果。

2. 设备概述Flir红外热像仪采用先进的红外成像技术，具备高分辨率、高灵敏度和高精度的特点。

设备包括以下主要部件：- 红外传感器：用于检测物体散发的红外辐射，并将其转化为热像数据。

- 显示屏：用于显示热像数据和温度信息。

- 操作按钮：包括开关、菜单、功能键等，用于设备的操作和设置。

- 电源：通过电池供电或直接连接电源适配器。

3. 设备操作在开始使用Flir红外热像仪之前，请确保设备已经充电或连接了电源适配器。

按下设备上的开关按钮，待设备启动后，即可进行以下操作：3.1. 图像显示Flir红外热像仪会将拍摄到的红外热像数据转化为可见的热图。

图像显示模式可通过设备的菜单键进行切换，用户可以选择查看热图、可见光图像或叠加图像。

3.2. 温度测量Flir红外热像仪可以对物体进行非接触式的温度测量。

在查看热图时，可以通过指向物体并按下功能键来获取该物体的表面温度信息。

3.3. 色彩调整为了更好地显示热图和温度分布，Flir红外热像仪提供了色彩调整功能。

用户可以调整色带类型、高低温度范围、对比度等参数。

3.4. 数据存储Flir红外热像仪支持将图像和测温数据保存到设备内存或外部存储介质（如SD卡）中。

通过设备的菜单键，用户可以选择存储图像的格式和质量，并进行相应的保存操作。

4. 注意事项在使用Flir红外热像仪时，需要注意以下事项，以确保设备的正常运行和使用体验：4.1. 温度测量误差由于物体表面的环境条件和红外热像仪本身的性能限制，温度测量结果可能存在一定的误差。

用户在进行温度测量时，应尽量减少外界干扰因素，保持物体表面清洁并与热像仪保持适当的距离。

4.2. 设备保养为了确保Flir红外热像仪的长期使用寿命和性能稳定性，用户需要定期清洁设备的镜头和显示屏。

第六感可视化不可见的气体挽救生命，化险为夷一处设施可能拥有数以千计的接头和配件需要定期检查，但事实上只有不到百分之一的部件会发生泄漏。

使用传统的“嗅探器”进行测试需耗费大量的时间和精力。

从天然气开采到石油化工作业和发电，各公司通过在其泄漏检测和维修(LDAR)计划中纳入FLIR光学气体成像技术，每年节约价值超过1000万美元的产量损失。

清晰地看见碳氢化合物泄漏光学气体成像红外热像仪给予您发现不可 见气体逃逸问题的超凡能力，因此您能够比 使用嗅探器更快速、更可靠地发现逃逸性 泄漏。

借助GF系列热像仪，您能够发现并记录导致产量损失、收入损失、罚款和安全风险的气体泄漏。

检测难以发觉的CO2泄漏发现钢铁厂泄漏事件轻松发现SF6泄漏检测R-124压缩机泄漏如需了解更多信息，敬请访问/OGI追踪泄漏至源头GF 系列光学气体成像红外热像仪能够快速、精确、安全地检测天然气、SF 6和CO 2泄漏，无需关闭系统或接触部件。

肉眼不可见的气体泄漏在透过光学气体红外热像仪观察时呈烟雾状，使得泄漏极易被发现——即使从较远距离处。

借助FLIR 光学气体成像红外热像仪，您能够：• 从安全距离处快速扫描大片区域• 调查难以接触的接头和配件• 提高环境法规的符合性• 利用温度测量功能检查机电系统的故障迹象泄漏的压力计捕捉到气体泄漏泄漏在热图像上清晰可见可见光图像红外图像高灵敏度模式从安全距离处快速扫描宽广的区域手持式热像仪如果您需要检测大片工作区域的工业气体或化学品泄漏，手持式光学气体成像红外热像仪有助于您快速、高效地解决问题。

GFx320、GF306和GF346热像仪采用符合人体工学的设计，使您能够全天舒适轻松地检查分布于多个场地的所有部件。

这几款热像仪具有温度校准功能，可增强气体化合物与背景场景之间的对比度。

GF 系列手持式热像仪完美适用于：• 天然气井场• 变电站• 发电机组• 化学处理工厂• 制造厂有用配件随需而变的灵活系统没有第二家红外热像仪制造商像FLIR Systems 一样能提供如此品类齐全的附件。

长波红外(LWIR)热像仪模块FLIR Lepton ® 是一种长波红外热像仪解决方案，其机身不足一角面值的硬币大小，可安装入手机使用，价格经济实惠，不足传统红外热像仪的十分之一。

借助有效像素为80×60的焦平面阵列(FPA )，Lepton 能够轻松集成于移动设备和其它电子元件中，形成一种简单易用的红外探测器或热像仪。

增强型红外探测器
灵敏度高于普通热电堆探测器• 热灵敏度<50 mK
• 可选择稳定温度输出，支持红外图像处理• 工作功率低，仅为150mW • 待机模式功率低
迷你红外热像仪
适用于小型电子元件的非制冷型红外热像仪• 一体式数字热图像处理• 多种镜头选择：50°/25°视场角• 可选配快门• 成像时间快(<0.5秒)
集成简单
简化了热成像设备的开发与生产过程• 尺寸为8.5x8.5x5.6mm • 符合帧频＜ 9Hz 的出口要求• MIPI 和SPI 视频接口• 采用标准的手机兼容电源• 双线串行控制接口
• 32针插座接口与连接器相连
FLIR LEPTON
®
技术参数
本文所述设备如用于出口，须获得美国政府的授权。

有悖于美国法律的行为一律禁止。

图片仅供说明之用。

技术参数如有变更，恕不另行通知。

©2014 FLIR Systems,Inc.版权所有。

创建日期:2014年11月21日
FLIR 中国公司总部
前视红外光电科技(上海) 有限公司
NASDAQ: FLIR
150814 L E P T O N N e w L o o k d a t a s h e e S C N。

FLIR ha rediseñado completamente laserie Exx para ofrecer un rendimiento, unaresolución y una sensibilidad inigualablesen una cámara térmica de mano.Las nuevas cámaras de la serie Exxcuentan con numerosas funcionalidadesútiles para detectar los primeros signosde filtración de agua, fugas de aire y otrasdeficiencias en los edificios antes de queprovoquen daños s cámaras de la serie Exx de FLIR ahora ofrecen:• Hasta 161 472 puntos de medición • Procesamiento UltraMax ® para una resolución en píxeles 4 veces mejor • Nuestra mejora de imágenes MSX ®• El medidor de distancia con láser mejora el enfoque automático y ofrece medición de área a distancia y en pantalla*• Una pantalla de más tamaño, de 4”, que es un33% más brillante• Una nueva interfaz intuitiva• Mejora en la organización y en las opciones deinformesÚnicamente E85/E95*BRILLANTEZEN EL TRABAJOLa serie EXX cuenta con las funciones dealto rendimiento que necesita para detectare informar rápidamente de deficienciasen edificios: sensibilidad superior detemperatura, imágenes brillantes y nítidasen pantalla, enfoque nítido y una interfaz deusuario de respuesta rápida.Navegación más sencilla por las pantallas • Pantalla capacitiva de respuesta rápida • GUI actualizada con mejor flujo y mejores resultados • Navegación lógica en la pantalla y en menús RENDIMIENTO INCOMPARABLEDocumente e informe de los problemas• Incorpore datos del medidor de humedad a travésde METERLiNK ®• Cargue imágenes e informe de problemas críticospor wifi• La anotación de imágenes por voz, texto, dibujosen pantalla, etiquetado GPS y brújula• Análisis de imágenes y elaboración de informesmejorados a través del software FLIR Tools+Nuevo diseño ergonómicopara nuestra empuñaduramás cómodaBatería de iones delitio para aumentar elnúmero de usosPantalla táctil PCAP nítida y brillante de 4”El altavoz repite lasanotaciones de vozMicrófono para la anotaciónpor voz Vidrio de protecciónresistente a rasguñosDragontrail TMSerie Exx de FLIR ™E75 | E85 | E95Botones de enfoqueautomático y degrabación separadosEste elegante nuevo diseño no es solo una decoración.Desde el chasis impermeable de caucho hasta el LCD convidrio de protección ™, la nueva serie Exx se ha elaboradopara que trabaje duro toda la jornada.DISEÑO DURADERO, PARA PROFESIONALES QUE TRABAJAN DURO La linterna LED brillante mejorala calidad de la imagen en zonaspoco iluminadasLa cámara digital de 5 MP seha colocado más cerca deldetector térmico para obtenermejoras del MSX ®Campo de visión real de42° para supervisión deáreas amplias con unasola lenteEl puntero láser ofreceguía visualEl láser ofrece medición a distancia yun enfoque automático precisoDISEÑADAS PENSANDO EN USTEDTrabaje con más seguridad En su trabajo, puede tener que subirse a escaleras móviles y entrar en falsos techos, por lo que necesitará herramientas que puedan utilizarse con una mano y sin preocupaciones. FLIR ha diseñado sus nuevas cámaras de la serie Exx para que sean lo bastante resistentes para un uso diario, con botones simplificados y pantallas intuitivas que le permiten centrarse en su trabajo y o en los controles de la cámara.Las mejores lentes necesitan el mejor enfoqueautomáticoFLIR siguió el ejemplo del sector de lascámaras digitales al rediseñar el sistemade enfoque de la serie Exx. Bien si sedecide por el enfoque automático o porel continuo, el preciso enfoque asistidopor láser de la cámara y las innovadoraslentes de FLIR garantizan que obtendráunos resultados nítidos y las lecturas detemperatura más precisas.Trabaje de manera más inteligente Las nuevas cámaras de la serie Exx producen JPEG radiométricos estándar que pueden abrirse y verse sin software privado. Los archivos de imágenes producidos por las cámaras de la serie Exx son compatibles con Software Development Kit (ATLAS SDK) de FLIR, por lo que las empresas pueden utilizar su propio software y aun así podrán utilizar la lectura de mediciones térmicas, datos de METERLiNK® y otros parámetros importantes integrados enla imagen. También están disponibleslas mediciones de corriente y voltajeincorporadas en los archivos de imágenes.ESPECIFICACIONESTÉCNICASCentro de formación eninfrarrojosCuanto más conocimientos tenga de termografía, mayores serán los dividendosque conseguirá para su empresa y su carrera. Por ese motivo, el centro deformación en infrarrojos (ITC) ofrece clases prácticamente para cada aplicación,desde cursos en línea gratuitos hasta formación avanzada con la que puedeobtener la certificación como experto en termografía, lo que le permitirá liderarsu programa interno de infrarrojos.Las clases del ITC incluyen:• Formación en los fundamentos de la termografía• Inspecciones de edificios con infrarrojos• Inspección de cubiertas con infrarrojosFormación con certificación en termografíaEl nivel I certifica que sabe cómo funciona un termógrafo y que sabe utilizarlo.El nivel II aumenta su credibilidad con conceptos en profundidad y actividadesintensivas en laboratorio. El nivel III garantiza que tiene conocimientos yhabilidades para administrar el programa de termografía de su empresa. Estascertificaciones ofrecen una potente validación para respaldar su trabajo comotermógrafo.Recomendamos las unidades móviles de formación y la formación in situ ensu lugar de trabajo si desea certificar a un grupo de 10 o más. Para ver una listacompleta, un programa de los cursos y más información, visite.E-mail:**************************。

FLIR红外热像仪使用说明书1. 简介1.1 概述FLIR红外热像仪是一种专业的热成像设备，用于检测和显示物体的红外辐射以及温度分布。

通过红外热像仪，用户可以获得目标物体的温度图像，以实时监测和分析物体的热量变化。

1.2 主要特点•高精度：采用先进的热成像技术，能够实时获取目标物体的温度分布，精度高达0.05℃。

•多功能：支持多种测量模式和色带调整，可根据需求灵活切换。

•高清图像：配备高分辨率红外摄像头，能够提供清晰且细致的热像图像。

•易于操作：友好的用户界面和简洁的操作流程，使得操作起来更加简单便捷。

•强大的数据处理能力：内置强大的数据处理功能，可以实时分析、保存和导出数据。

2. 硬件连接在使用FLIR红外热像仪之前，需要先进行硬件连接。

请按照以下步骤进行连接：1.将红外热像仪的电源线插入电源插座，并接通电源。

2.将红外热像仪与计算机通过USB线连接。

3. 软件安装与设置3.1 软件安装在连接完成后，需要安装相关的软件驱动程序。

请按照以下步骤进行安装：1.打开FLIR红外热像仪附带的驱动光盘或下载页面。

2.找到并双击驱动安装程序。

3.按照提示完成驱动的安装。

3.2 软件设置安装驱动完成后，需要进行软件设置。

请按照以下步骤进行设置：1.打开安装完成的红外热像仪软件。

2.在菜单栏中找到并点击“设置”选项。

3.在设置界面中，根据自己的需求配置相关参数，例如测量模式、色带调整等。

4. 红外热像仪使用方法4.1 打开红外热像仪在进行实时监测之前，需要打开红外热像仪。

请按照以下步骤进行操作：1.确保红外热像仪已经连接并且软件已经启动。

2.在软件界面中，点击“打开设备”按钮。

3.等待片刻，直到红外热像仪连接成功并开启。

4.2 实时监测红外热像仪可实时监测目标物体的温度分布。

请按照以下步骤进行操作：1.确保红外热像仪已经打开并连接成功。

2.将红外热像仪对准目标物体，并调整焦距。

3.在软件界面中，点击“开始监测”按钮。

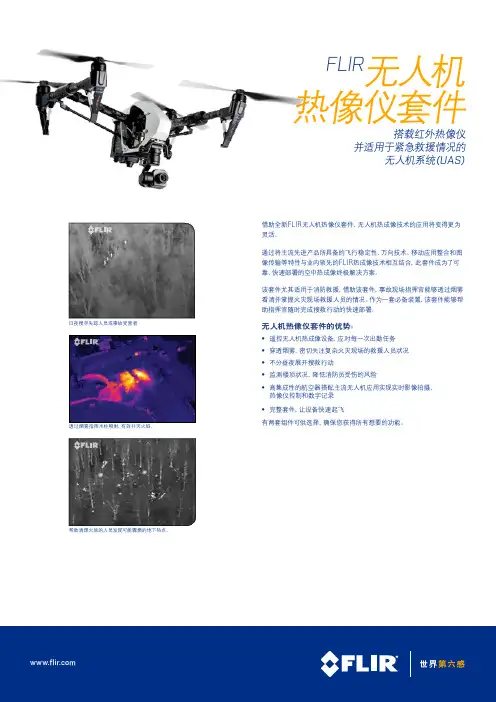

借助全新FLIR无人机热像仪套件，无人机热成像技术的应用将变得更为灵活。

通过将主流先进产品所具备的飞行稳定性、万向技术、移动应用整合和图像传输等特性与业内领先的FLIR热成像技术相互结合，此套件成为了可靠、快速部署的空中热成像终极解决方案。

该套件尤其适用于消防救援，借助该套件，事故现场指挥官能够透过烟雾看清并掌握火灾现场救援人员的情况。

作为一套必备装置，该套件能够帮助指挥官随时完成搜救行动的快速部署。

无人机热像仪套件的优势：•遥控无人机热成像设备，应对每一次出勤任务•穿透烟雾，密切关注复杂火灾现场的救援人员状况•不分昼夜展开搜救行动•监测楼顶状况，降低消防员受伤的风险•高集成性的航空器搭配主流无人机应用实现实时影像拍摄、热像仪控制和数字记录•完整套件，让设备快速起飞有两套组件可供选择，确保您获得所有想要的功能。

日夜搜寻失踪人员或事故受害者透过烟雾指挥水柱喷射，有效扑灭火焰。

帮助清理火场的人员发现可能骤燃的地下热点。

FLIR无人机热像仪套件搭载红外热像仪并适用于紧急救援情况的无人机系统(UAS)国际市场请注意，FLIR Systems所售小型无人机系统的操作(可包括将民用飞机进行商用)需符合当地法律法规(包括飞机注册和运营商认证要求)或者需要与当地航空管辖部门协调。

购买红外热像仪时不提供所需注册和认证文件，买方须自行获取。

无论何种情况，强烈建议对操作员进行培训。

本文所述设备若用于出口，需获得美国政府的授权。

有悖于美国法律的行为一律禁止。

图片仅作说明之用。

技术参数如有变更，恕不另行通知。

©2016 FLIR Systems, Inc. 版权所有FLIR中国公司总部前视红外光电科技(上海)有限公司16124DroneFirstResponderIntrntlKitsDatasheetSCN。

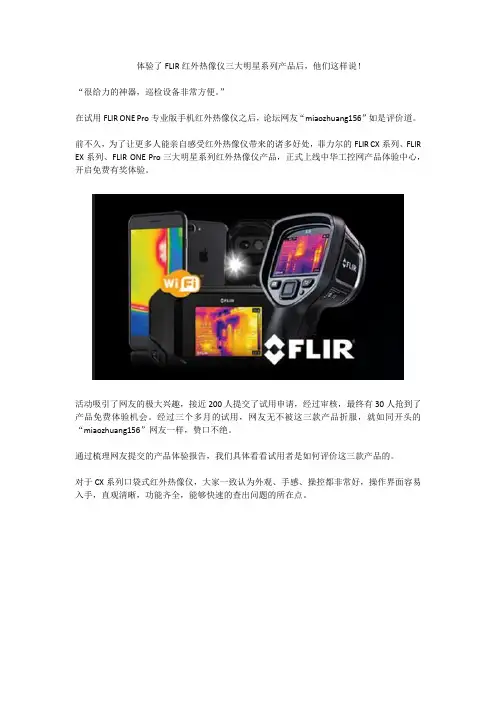

体验了FLIR红外热像仪三大明星系列产品后，他们这样说！“很给力的神器，巡检设备非常方便。

”在试用FLIR ONE Pro专业版手机红外热像仪之后，论坛网友“miaozhuang156”如是评价道。

前不久，为了让更多人能亲自感受红外热像仪带来的诸多好处，菲力尔的FLIR CX系列、FLIR EX系列、FLIR ONE Pro三大明星系列红外热像仪产品，正式上线中华工控网产品体验中心，开启免费有奖体验。

活动吸引了网友的极大兴趣，接近200人提交了试用申请，经过审核，最终有30人抢到了产品免费体验机会。

经过三个多月的试用，网友无不被这三款产品折服，就如同开头的“miaozhuang156”网友一样，赞口不绝。

通过梳理网友提交的产品体验报告，我们具体看看试用者是如何评价这三款产品的。

对于CX系列口袋式红外热像仪，大家一致认为外观、手感、操控都非常好，操作界面容易入手，直观清晰，功能齐全，能够快速的查出问题的所在点。

来自邯郸的靳先生说道：“其最大的特点是直观，清晰，功能齐全，能够快速的查出问题的所在点，并且能检测修复的情况。

专业的图像分析软件，使结果更加数据化，更加有说服力。

总体感觉C2很好，物超所值。

”上汽通用汽车公司电气工程师徐先生表示，“FLIR C3红外热像仪口袋式的设计个人非常喜欢，方便携带且轻便。

另外，其坚固耐用的特质在工业制造现场的使用过程中显得尤为可贵。

C3可以准确地检测到被测区域的表面部分任一点的温度，并以颜色显示出其温度分布；它还提供报告生成功能，让使用者轻松地做好详尽的数据记录，建立行之有效的设备健康档案。

”而EX系列即瞄即拍型红外热像仪，大部分试用者表示，其操作简便，可以同时生成红外图像和可见光图像、提供MSX图像，这为观察点在图像上的定位和比对提供了方便；FLIR Tools 软件对图像的分析更是加强和延伸了热像仪的功能；而且机器支持WiFi功能，能自动调节锁定图像，非常方便，是维修人员必备的检测设备工具。

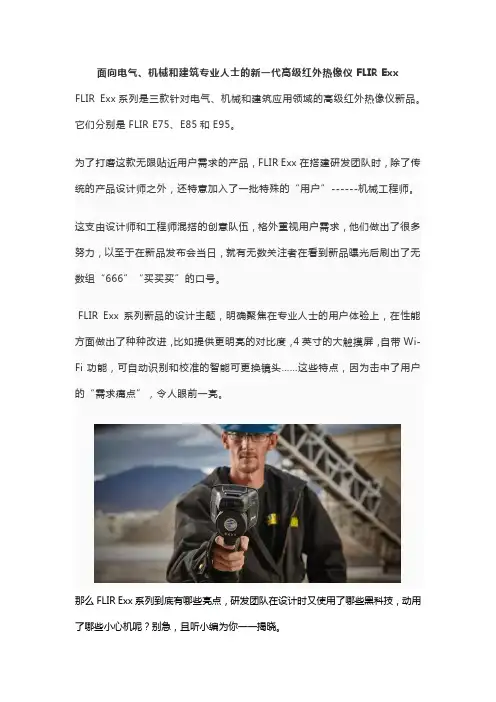

面向电气、机械和建筑专业人士的新一代高级红外热像仪FLIR Exx FLIR Exx系列是三款针对电气、机械和建筑应用领域的高级红外热像仪新品。

它们分别是FLIR E75、E85和E95。

为了打磨这款无限贴近用户需求的产品，FLIR Exx在搭建研发团队时，除了传统的产品设计师之外，还特意加入了一批特殊的“用户”------机械工程师。

这支由设计师和工程师混搭的创意队伍，格外重视用户需求，他们做出了很多努力，以至于在新品发布会当日，就有无数关注者在看到新品曝光后刷出了无数组“666”“买买买”的口号。

FLIR Exx系列新品的设计主题，明确聚焦在专业人士的用户体验上，在性能方面做出了种种改进，比如提供更明亮的对比度，4英寸的大触摸屏，自带Wi-Fi功能，可自动识别和校准的智能可更换镜头……这些特点，因为击中了用户的“需求痛点”，令人眼前一亮。

那么FLIR Exx系列到底有哪些亮点，研发团队在设计时又使用了哪些黑科技，动用了哪些小心机呢？别急，且听小编为你一一揭晓。

一、表现出众的分辨率和温度范围众所周知，红外分辨率和对象温度范围是红外线热像仪最关键的指标。

在最新发布的FLIR Exx系列产品中，它出色的红外分辨率表现尤其引人关注。

由于采用了性能出色的热探测器，Exx系列红外分辨率最高可至464 x 348（161472像素），将这一指标一口气提升了百分之五十，而最高温度范围则硬生生的提升到了1500℃。

这一表现如此硬气，无疑将成为各位专业人士检测温度的利器！二、技术改善的MSX图像增强技术获得专利的MSX一直是菲力尔引以为豪的良心核心技术，但我们丝毫没有满足。

更让人惊喜的是，FLIR Exx系列在很好的继承了这项技术的同时，做出了一个改善后的加强版，可谓好上加好。

可见光和红外镜头距离更近，提高了MSX的对齐效果。

升级后FLIR MSX图像增强技术，使得可见光和红外镜头距离更近，有效的提高了MSX的对齐效果。

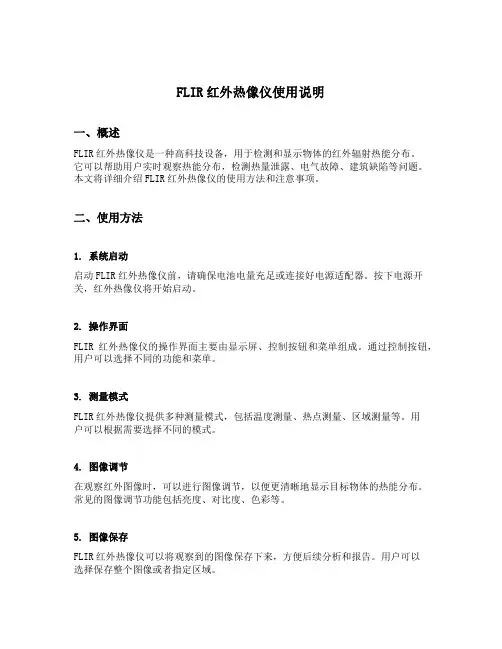

FLIR红外热像仪使用说明一、概述FLIR红外热像仪是一种高科技设备，用于检测和显示物体的红外辐射热能分布。

它可以帮助用户实时观察热能分布，检测热量泄露、电气故障、建筑缺陷等问题。

本文将详细介绍FLIR红外热像仪的使用方法和注意事项。

二、使用方法1. 系统启动启动FLIR红外热像仪前，请确保电池电量充足或连接好电源适配器。

按下电源开关，红外热像仪将开始启动。

2. 操作界面FLIR红外热像仪的操作界面主要由显示屏、控制按钮和菜单组成。

通过控制按钮，用户可以选择不同的功能和菜单。

3. 测量模式FLIR红外热像仪提供多种测量模式，包括温度测量、热点测量、区域测量等。

用户可以根据需要选择不同的模式。

4. 图像调节在观察红外图像时，可以进行图像调节，以便更清晰地显示目标物体的热能分布。

常见的图像调节功能包括亮度、对比度、色彩等。

5. 图像保存FLIR红外热像仪可以将观察到的图像保存下来，方便后续分析和报告。

用户可以选择保存整个图像或者指定区域。

6. 数据传输FLIR红外热像仪支持通过USB或WiFi等方式将数据传输到电脑或其他设备。

用户可以通过数据传输进一步分析和处理图像数据。

三、注意事项1. 安全操作在使用FLIR红外热像仪时，请注意以下安全事项：•避免直接观察强光源，以免对眼睛造成伤害；•不要将红外热像仪暴露在高温或潮湿的环境中；•使用时请保持稳定，避免摔落或碰撞。

2. 使用环境FLIR红外热像仪适用于室内和室外环境，但在极寒或极热的情况下可能会影响测量结果。

在极端环境中使用时，请根据产品规格进行相应调整。

3. 清洁与维护保持FLIR红外热像仪的镜头和显示屏干净，可以使用纯净的气体吹扫或柔软的布进行清洁。

保持设备干燥，并定期检查电池电量。

4. 存储与运输在存储和运输FLIR红外热像仪时，请将其置于干燥、防尘、防震的环境中。

避免与其他尖锐或有腐蚀性的物体接触。

5. 使用指南详细的使用指南和操作说明，请参考官方提供的用户手册。

高速红外热像仪—完美解决速度需求采用热电偶或点温仪测得的热量并不能完全反映设备的热属性。

传统方法无法提供能全面描绘高速热应用的分辨率与速度。

相反，红外热像仪能捕获成千上万个快速变化的热点，精确显示热源与扩散趋势。

选择合适的热像仪、搜集可靠的测量值、生成具有说服力的报告，为研究工作奠定坚实的基础。

FLIR 锑化铟制冷型红外热像仪拍摄FA-18大黄蜂战机的定格画面。

传统热电偶的热图像红外热像仪的类型红外热像仪大体可分为两类：一类是高性能制冷型光子计数红外热像仪，另一类是经济实惠的非制冷型微测热辐射计红外热像仪。

现今市面上的大多数制冷型热像仪采用锑化铟(InSb)探测器。

制冷型红外热像仪通过计算某一个特定波段(尤指3-5μm 的中波红外波段)能量的光子来工作。

光子撞击像素点，转化为可存储于积分电容器的电子。

像素点以电子的方式，通过断开或短路积分电容器来控制快门。

根据不同的热像仪型号，FLIR 锑化铟热像仪扫描-20至350˚C 物体的积分时间为6ms-50µs 。

这些极短的积分时间为定格画面提供了可能性，能够精确测量每个快速变化的瞬间。

与制冷型热像仪相比，非制冷型热像仪成本更低、质量更轻、功耗更小。

非制冷热像仪像素点采用特定材料制成，其电阻可随温度的变化发生明显变化。

常见材料为：氧化钒或非晶硅。

当热能聚焦于像素点时，像素点会随之升温或冷却。

因像素点的电阻随着温度的变化而变化，其大小可测量，能通过校准操作映射回目标温度。

像素点拥有限定的质量，它们有相应的热时间常数。

现今配备有非制冷型微测热辐射计红外探测器的热像仪，其时间常数一般为8-12ms 。

但这并不意味着像素点能在8-12ms 内立即响应，并提供精确结果！一般经验是：处理跃阶输入信号的一阶系统达到稳定状态的所需的时间是时间常数的5倍。

时间常数与思维实验为了探讨微测热辐射计红外探测器的响应时间，我们来打一个有趣的比方，假想有两桶水：一桶是装满已搅拌均匀的0℃冰水，另一桶是让水在100˚C 时快速沸腾。

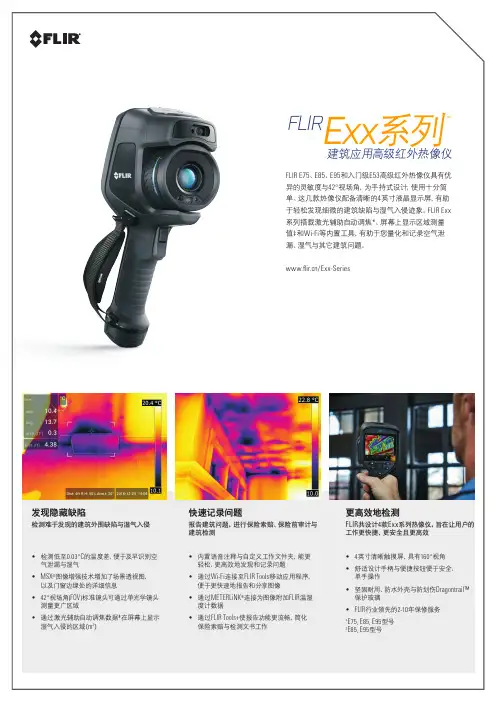

FLIR E75, E85, and E95 cameras offer superior sensitivity and a true 42° field of view ina user-friendly, handheld platform. These cameras can detect even subtle indications ofbuilding deficiencies and moisture intrusion, and offer on-screen area measurement soyou can easily quantify and document air leaks, moisture, and other building problems.Find Hidden DeficienciesUncover hard-to-find building envelope deficiencies and moisturepenetration, and measure the area of the damage on-screen.• Detects temperature differences down to 30 mK for early identification of air leaksand moisture• MSX® image enhancements add perspective to scenes, with edge detail on windowsand doors• True 42° field of view (FOV) standard lens allows for surveys of wide areas with asingle lens• Measure area (m2 or ft2) of moisture intrusion on screen with data from laser-assisted autofocusDocument Problems Quickly and EasilyReport problems in building structures for insurance claims, pre-insuranceaudits, and building inspections.• Built-in voice annotation and customizable work folders makes finding images easier• Connect over Wi-Fi to mobile devices or via METERLiNK® to FLIR moisture meters• Streamlined reporting features through FLIR Tools+ simplifies insurance claims andinspection paperworkBuilt for Your Rugged Work EnvironmentFLIR designed the E75, E85, and E95 to make your work faster, safer, andmore efficient.• Vibrant, 4” optically-bonded PCAP touchscreen with 160° viewing angle• Comfort-designed handle and convenient buttons enable safe, one-handed operation• Rugged, water-tight chassis and scratch-resistant Dragontrail™ cover glass• Backed by FLIR’s industry-leading 2-10 warrantyKey Features:• Fast, precise laser-assisted autofocus• Grip, trigger, and buttons designed for easy one-handed operation• Sensitive enough to clearly identify hidden building deficiencies• On-screen area measurement (E85, E95)• True 42° field of view (FOV)• Wi-Fi, METERLiNK® connectivity• Streamlined reporting featuresFLIR Exx-Series™Advanced Thermal Imaging Camerasfor Building ApplicationsQuickly detect moisture intrusion andbuilding deficienciesQuantify problems through on-screen areameasurement (m2 or ft2)One-handed operation with convenient buttonsfor safe, streamlined useSpecificationsEquipment described herein may require US Government authorization for exportpurposes. Diversion contrary to US law is prohibited. Imagery for illustration purposes only. Specifications are subject to change without notice. ©2017 FLIR Systems, Inc. All rights reserved. (01/17) 16-1455 BLD_EMEA NASDAQ: FLIRSWEDENInstruments Division FLIR Systems AB Antennvägen 6187 66 TäbyTel. : +46 (0)8 753 25 00E-mail:*************BeneluxSales AdministrationFLIR Commercial Systems Luxemburgstraat 22321 Meer BelgiumTel.: +32 (0) 3665 5100FLIR Germany FrankfurtTel. +49 (0)69 95 00 900FLIR France TorcyTel. +33 (0)1 60 37 01 00FLIR Italy MilanTel. +39 (0)2 99 45 10 01FLIR UKWest MallingTel. +44 (0)1732 220 011FLIR Spain MadridTel. +34 91 573 48 27FLIR Russia MoscowTel. + 7 495 669 70 72FLIR Middle East DubaiTel. +971 4 299 6898FLIR Turkey IstanbulTel. +90 (212) 317 90 55FLIR Africa JohannesburgTel. +27 11 300 5622Specifications are subject to change without notice.For the most up-to-date specs, goto 。

科研用红外热像仪世 界第六感2FLIR: 世界热像仪领域的领导者FLIR是热成像系统设计和制 造领域的全球领导者，产品 涉及商业，工业，政府等各 种领域。

FLIR的热成像系统使用了最先 进的热成像技术，能够探测红 外辐射(或热量)。

基于检测到 的温差，热像仪能生成有关该 目标热轮廓的可视图像。

通过 先进的算法还能从图像上读取 准确的温值。

我们自主设计和 制造产品内部的所有关键技术 组件，包括探测器，电子元件 和镜头等。

为科研团队提供灵活的解决方 案和专家支持 FLIR Systems全身心致力于为要 求严格的科研领域提供专业服 务。

我们拥有一支专业的科研 团队，负责设计和研发当今市 场上最先进的热像仪。

这些热 像仪系统都是使用我们位于瑞 典泰比和美国佛罗里达州尼斯 维尔最先进的设施设计和研发 得出的。

FLIR聘请研发应用专家作为直 属员工。

这些专家被委派至全 球各地，其最终目的就是为我 们科研领域的客户提供当地的 专家支持服务。

科研用红外热像仪 FLIR Systems热像仪是各种注重 灵活性和高性能科研用途的 理想选择。

在研发应用中， 准确性、可靠性、灵敏度和高 性能是至关重要的。

这也是为 何FLIR热像仪被广泛应用在全 世界各个领域的缘由，其中包 括：工业研发、学术研究、无 损实验、材料分析、安防和航 天科技。

摩托车刹车产品开发印刷电路板FLIR Systems瑞典公司3工业研发热像仪能帮助开发人员分析、观测和量化研发项目的散热和热属性。

此举有利于开发项目的热效率 得到持续、稳定的控制，缩短设计周期，避免代价高昂的产品召回。

电气检测 印刷电路板设计面临的挑战是如何在不降低产品的性能或成本的 前提下进行散热管理。

由于电子组件的尺寸越来越小，要准确了 解其热信息异常困难。

但是，借助热成像技术，工程师能轻松地 将他们制造设备的热图可视化和量化。

如果在复杂印刷电路板的 设计阶段就投入使用红外热像仪，便能有效避免后续故障和昂贵 的召回。

130使用FLIR 红外热像仪在奶牛场进行自动化健康检查随着产业化发展，现代化农场的构成与工厂越来越相似。

如今的农场主们花在体力劳动上的时间越来越少，大部分时间都是通过计算机操作。

在这种环境下，良好的自动化监测系统对于确保生产质量和持续性而言必不可少。

位于瑞典林雪平的Agrican 公司意识到这一点，并使用FLIR 红外热像仪开发了一套自动化奶牛监测系统。

自动分析软件使用先进的算法在奶牛乳房热图像中检测正在恶化的乳腺炎。

FLIR A310红外热像仪提供分辨率为320 x 240像素的全辐射热画面。

Agrican 的创始人Ellinor Eineren 解释道：“现代奶牛业面临的一大难题是奶牛乳腺炎疾病。

乳腺炎是指奶牛乳房中持续出现炎症。

这种乳腺传染病存在致命风险，是奶牛最常患的一种疾病，但如果能够早期确诊，则非常容易治疗。

通常情况下会不断给受感染的奶牛挤奶，确保奶牛乳房中只有少许甚至没有牛奶积131存，从而避免引起感染病的细菌繁殖。

这样一来，动物自身的免疫系统就能在出现乳腺炎临床症状前摆脱细菌的入侵。

”Eineren 认为，使用传统手工的挤奶方法诊断正在恶化的乳腺炎相对简单。

“血液加速流动造成乳房升温是感染炎症的 症状，若奶牛乳房升温便可认定其患病。

农场主们在识别这些症状方面本应有大量的实际经验，但由于现代社会挤奶机取代人工进行挤奶，所以靠经验诊断并非易事。

”丢弃的牛奶由于大部分现代奶牛场中不再由人工挤奶，农场主就无法感知到乳房升温这一乳腺炎恶化的迹象。

“这对乳业来说是个棘手的问题。

乳腺炎给动物带来疼痛和不适，必须用抗生素加以治疗。

这样不仅会增加兽药成本，而且根据严格的欧洲规定，在所有抗生素残留物从动物体内排出前，所有挤出的牛奶都不能使用。

”尽管估计值有一定出入，但是能肯定，欧洲奶牛场的农场主们每年会因奶牛患上乳腺炎而损失上千万。

“平均每位奶农每年会因乳腺炎而损失20,000至60,000欧元，对此我很震惊。

FLIR E75红外热像仪的技术参数和应用特点FLIRE75拥有优异的MSX场景增强、快速、精确、连续调焦、在任何角度均能获得清晰的视图、较高的温度校准、直观的界面与导航、行业ling先的2-5-10年保修服务等高级功能，主要应用于电气与机械、建筑行业。

FLIRE75特点：在电气或制造环境中，有许多部件无法触及的情况，FLIRE75能够快速识别潜在故障点。

FLIRE75红外热像仪具备出色的分辨率、精确的激光辅助自动调焦、高精度温度测量功能和可更换式镜头，帮助用户瞄准任何部件，从顶部到底部进行调查，精确识别热点，避免代价高昂的停机事故。

在建筑应用上，FLIRE75红外热像仪拥有出色的灵敏度和42°视场角，探测低达30mK 的温差，能够检测出建筑隐藏缺陷和渗水的zui初迹象，能够直接在屏幕上测量受损面积。

采用符合人体工学的设计，坚固耐用，安全可靠，便于单手操作、发挥出色的性能，是一款易于使用的手持式设备。

FLIRE75部分技术参数☆红外分辨率：320x240（76，800像素）☆对象温度范围：-20°C至120°C☆0°C至650°C☆可选校准：300°C至1000°C☆延时（红外）：不支持☆点测温：1个实时模式☆探测器类型与像元间距：非制冷型微测辐射热计，17μm☆热灵敏度/NETD：30°C时《0.03°C☆波长范围：7.5-14.0μm☆图像频率：30Hz☆视场角（FOV）：42°x32°（10mm镜头），24°x18°（18mm镜头），14°x10°（29mm镜头）☆热图像zui小焦距：0.5m（18mm镜头）☆光圈数：f/1.3☆镜头识别：自动☆调焦：连续，单次激光测距仪（LDM），单次对比，手动☆数字变焦：1-4倍连续变焦责任编辑：gt-全文完-。
