JBZQ膨胀螺栓规格及性能

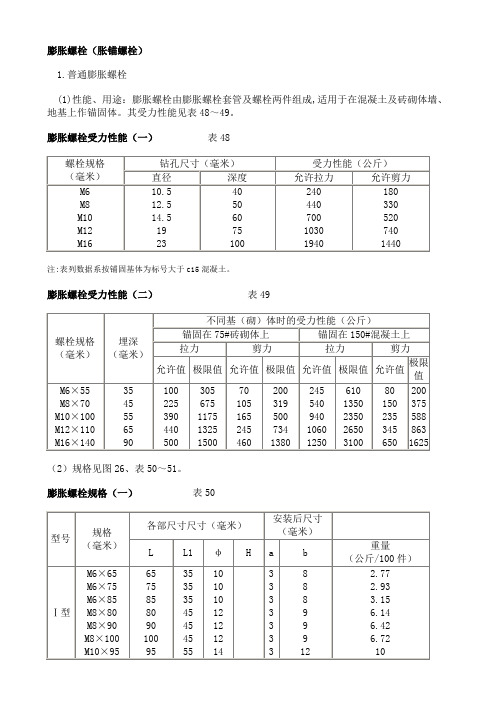

膨胀螺栓（胀锚螺栓）1.普通膨胀螺栓(1)性能、用途：膨胀螺栓由膨胀螺栓套管及螺栓两件组成,适用于在混凝土及砖砌体墙、地基上作锚固体。

其受力性能见表48～49。

膨胀螺栓受力性能（一）表48注:表列数据系按铺固基体为标号大于c15混凝土。

膨胀螺栓受力性能（二）表49（2）规格见图26、表50～51。

膨胀螺栓规格（一）表50膨胀螺栓规格（二）表51YG型膨胀螺栓的抗拉抗剪力设计值（混凝土构造手册）（锚固于≥C15混凝土中）规格型号；净截面（mm2）；抗拉力设计值（KN）；抗剪力设计值（KN）YG1-M10 ； 42.2 ； 7.17 ； 4.94YG1-M12 ； 64.6 ； 10.98 ； 7.56YG1-M16 ； 123.6 ； 21.01 ； 14.46YG1-M20 ； 201.2 ； 34.20 ； 23.54YG2，3-M16 ；144.1（201）； 24.50 ； 16.86（23.52）YG2，3-M20 ；225.2（314）； 38.28 ； 26.35（36.74）YG3-M12 ； 76.3 ； 12.97 ； 8.93YG3-M24 ； 324.3 ； 55.13 ； 37.94YG3-M30 ； 518.9 ； 88.21 ； 60.71YG3-M36 ； 759.5 ； 129.12 ； 88.86注：1.括号内为YG2型2.锚固于C10混凝土中的膨胀螺栓，应按表中值再乘以0.75折减系数3.主要承重结构、重要管道以及高速运转、承受冲击荷载和振动较大的设备应加大一级规格型号。

4.YG0型未列入。

用途：YG1型：锚固承受静荷载的支承件，如安装电缆支架等；YG2型：锚固承受动荷载和受力较大的设备部件，如用作管道支架和设备基础的地脚螺栓；YG3型：锚固承受动荷载和受力较大的设备部件，如用作管道支架和设备基础的地脚螺栓；（与YG2型的安装方式不同）分单胀管式和双胀管式。

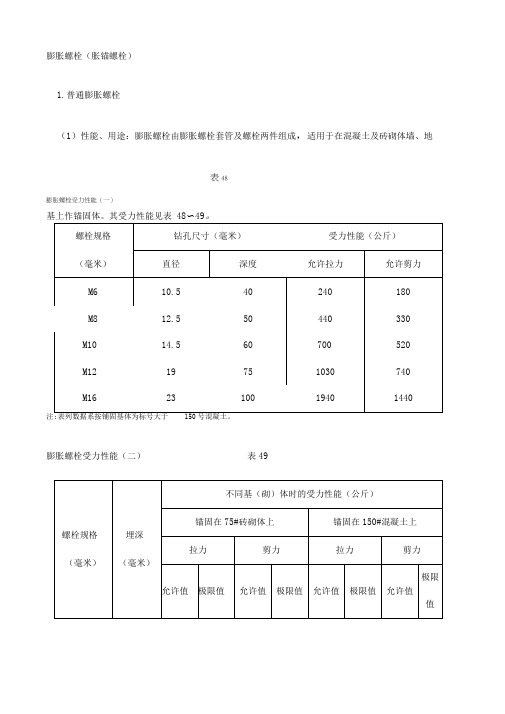

膨胀螺栓受力性能（一）表48膨胀螺栓（胀锚螺栓）1.普通膨胀螺栓（1）性能、用途：膨胀螺栓由膨胀螺栓套管及螺栓两件组成，适用于在混凝土及砖砌体墙、地基上作锚固体。

其受力性能见表48〜49。

膨胀螺栓受力性能（二）表49（2）规格见图26、表50〜51膨胀螺栓规格（一）表50表51膨胀螺栓规格（二）YC型脣胀釀栓的能用絶围及安设颗序图型.Y也型■.迫胀管-Y®型#采用六対型螺栓+畑型.會承受动载荷和曼力较犬的设备部件*成宛一装成當胀性组密妊，宜入孔内^翠蠟栓即可"成孔一现捋蝮栓和联管一起宣于孔中一删臨t一打人锥琴拧紧蠟粉YG型膨胀螺世站孔和深度（tnm）.规格型号螺栓直径2 ]嫦栓息底L站头直径1菠出底度（含■餐浆层）A螺躱长度B埋裸C夕燈扶產YG2MIO10]55]701P521522 5-234560S53351102080 M202G]Q5no23528525.5-30557095145⑷2S100 MU12125…■■11552（51®4560站” L 408Q U40.40 M1616]5537059524522 S-2345旳&5ns即11022刃50 M2020亦21023528528.5-3055'70巧14560⑷n6Q.60 M24242理245270,32032 S-34船芒100M]?□30170328D.6Q：,.；：悶汕30295J20'■142041545■■'110idO ido21（]42100 80 M36363503754254755心901151052151202605010Q.100YG塑螺栓的审成「螺栓、胀管、椎喬”矍罔.蝶母、嬉纹椎孫、调距奁YG型膨胀螺栓的抗拉抗剪力设计值（混凝土构造手册）（锚固于》C15混凝土中）规格型号；净截面（mm2）；抗剪力设计值（KN）抗拉力设计值（KN）7YG1-M10；42.2；7.17 4.94YG1-M12；64.6；10.98 7.56YG1-M16；123.6 ；21.01 14.46YG1-M20；201.2 ；34.20 23.54YG2，3-M16 ；144.1 （201）；24.50 16.86（23.52）YG2，3-M20 ；225.2（314）；38.28 26.35（36.74）YG3-M12 ；76.3 ；12.97 8.93YG3-M24 ；324.3 ；55.13 37.94YG3-M30 ；518.9 ；88.21 60.71YG3-M36 ；759.5 ；129.12 7 88.86注：1.括号内为YG2型3. 主要承重结构、重要管道以及高速运转、承受冲击荷载和振动较大的设备应加大一级规格型号。

膨胀螺栓（胀锚螺栓）1.普通膨胀螺栓（1）性能、用途：膨胀螺栓由膨胀螺栓套管及螺栓两件组成,适用于在混凝土及砖砌体墙、地基上作锚固体。

其受力性能见表48〜49。

膨胀螺栓受力性能（一）表48注膨胀螺栓受力性能（二）表49（2）规格见图26、表50〜51。

膨胀螺栓规格（一）表50膨胀螺栓规格（二）膨胀螺栓设计参考：一、膨胀螺丝之固定原理膨胀螺丝之固定乃是利用挈形斜度来促使膨胀产生摩擦握裹力，达到锚定效果。

二、膨胀螺丝之埋入深度一般膨胀螺丝之埋入深度以其固定用螺栓径之4倍为计算基准，当然埋入越深其所能承受之拉力、剪力也越大，但因厂家设计时需要考虑因素含材质及锚定等问题。

三、膨胀螺丝使用之参考依据（一）混凝土之强度（二）固定螺丝之强度（依材质计算之）（三）膨胀螺丝之强度（厂家设计）四、膨胀螺丝的强度膨胀螺丝的强度测试，以往均以油压器加压，在拉出膨胀螺丝的最大力量为其抗拉强度，这种测试方法的缺点就是未能测知螺丝离开水泥的变位情况，也就是说，我们无法知道膨胀本身材料的弹性应力是在几牛顿之内，因此新型的测试仪器，是把拉力与变位以坐标图画出，Y轴为拉力，X轴为变位（如图）当拉力上升时，变位随之增大，直到水泥破裂或膨胀螺丝，拔出或拉断。

此一曲线的最高点，即为极限抗拉力，另外当拉力上升到某一点，如去除拉力后，变位仍能回到原处者，这一点正是膨胀螺丝本身材料的降伏点，也正是我们设计上所要的比例荷重。

常用膨胀螺丝的变位曲线，约可分为5钟。

1、化学锚栓，SB高拉力膨胀螺丝2、NC型锤钉式.H型.DR型3、SH型套管式SHF型4、尼龙套5、木塞M t■剧―*五、安全率之采用一般安全采用方向有二：（一）极限强度法：此法乃是将膨胀打入混凝土内拉出，以其破坏点为基准，再以4-5倍之安全率为可用强度。

此法于国外之采用已有数十年之历史。

（二）比例强度法：此法测试方法用（一），但重点为求出变形点（即为比例荷重），以此为采用基准，再考虑以安全率2倍为可用强度，因其可为路德线（Luder'sLine）观知“应力一应变”情形，故较为精确及便捷，但因其欲求出变点（比例荷重），较极限强度法复难，且须使用而较精准之仪器，故一般为研究上采用，此法亦符合ASTME488-88规定。

膨胀螺栓规格及性能文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-膨胀螺栓（胀锚螺栓）1.普通膨胀螺栓(1)性能、用途：膨胀螺栓由膨胀螺栓套管及螺栓两件组成,适用于在混凝土及砖砌体墙、地基上作锚固体。

其受力性能见表48～49。

膨胀螺栓受力性能（一）表48注:表列数据系按铺固基体为标号大于150号混凝土。

膨胀螺栓受力性能（二）表49（2）规格见图26、表50～51。

膨胀螺栓规格（一）表50膨胀螺栓规格（二）表51YG型膨胀螺栓的抗拉抗剪力设计值（混凝土构造手册）（锚固于≥C15混凝土中）规格型号；净截面（mm2）；抗拉力设计值（KN）；抗剪力设计值（KN）YG1-M10 ； 42.2 ； 7.17 ； 4.94YG1-M12 ； 64.6 ； 10.98 ； 7.56YG1-M16 ； 123.6 ； 21.01 ； 14.46YG1-M20 ； 201.2 ； 34.20 ； 23.54YG2，3-M16 ；144.1（201）； 24.50 ； 16.86（23.52）YG2，3-M20 ；225.2（314）； 38.28 ； 26.35（36.74）YG3-M12 ； 76.3 ； 12.97 ； 8.93YG3-M24 ； 324.3 ； 55.13 ； 37.94YG3-M30 ； 518.9 ； 88.21 ； 60.71YG3-M36 ； 759.5 ； 129.12 ； 88.86注：1.括号内为YG2型2.锚固于C10混凝土中的膨胀螺栓，应按表中值再乘以0.75折减系数3.主要承重结构、重要管道以及高速运转、承受冲击荷载和振动较大的设备应加大一级规格型号。

4.YG0型未列入。

用途：YG1型：锚固承受静荷载的支承件，如安装电缆支架等；YG2型：锚固承受动荷载和受力较大的设备部件，如用作管道支架和设备基础的地脚螺栓；YG3型：锚固承受动荷载和受力较大的设备部件，如用作管道支架和设备基础的地脚螺栓；（与YG2型的安装方式不同）分单胀管式和双胀管式。

膨胀螺栓（胀锚螺栓）1.普通膨胀螺栓（1）性能、用途：膨胀螺栓由膨胀螺栓套管及螺栓两件组成，适用于在混凝土及砖砌体墙、地基上作锚固体。

其受力性能见表48〜49。

膨胀螺栓受力性能（一）表注：表列数据系按铺固基体为标号大于150号混凝土。

膨胀螺栓受力性能（二）表49（2）规格见图26、表50〜51。

膨胀螺栓规格（二）表51Re:化学螺栓CHLZ回化学螺栓化学螺栓是靠与混凝土之间的握裹力和机械咬合力共同作用来抗拔和螺栓本身来抗剪，主要用在新旧结构的连接处，各项力学指标你可以找厂家是产品介绍，计算时要根据厂家提供的资料来进行，因为各种厂家生产的化学粘接剂都不同，所以粘接能力也不同，最常用的是德国惠鱼锚具、喜得利、台湾固特优、安徽淮南锚具等厂家生产的化学螺栓，化学螺栓是后埋件的一种，在预埋件漏埋或后建工程中使用。

化学螺栓锚固技术属于后加固技术。

近几年来，在建筑翻新，建筑用途的改变，或现有建筑的改扩建等方面，化学螺栓锚固施工作为一种新型的、简便有效的后固定方法，在施工中得到了较为广泛的运用。

一、1、化学螺栓的组成：化学螺栓由化学胶管、螺杆、垫圈及螺母组成。

螺杆、垫圈、螺母（六角）一般有镀锌钢和不锈钢两种（也可按要求热镀锌）。

化学胶管（或用塑料包装的药剂管）含有反应树脂、固化剂和石英颗粒。

2、化学螺栓的有关参数钻孔深度：由锚栓类型及尺寸来决定需要的钻孔深度，除少数例外情况，它一般总大于锚固深度。

在打孔时，钻孔深度的控制尤为重要。

如果使用与相应的厂家锚栓就有与之相匹配的自动保障孔深的钻机（例如德国慧鱼牌锚栓就有与之相匹配的高科技柱锥式万能钻头FZU 钻孔，钻孔就很方便。

锚固深度：从锚固基础结构表面到螺杆底端的距离，是影响其承载力的重要参数。

锚固厚度：锚固厚度等于被锚固物体的厚度。

如果锚固基础至少有抹灰或瓷砖、绝缘层覆盖，则锚固的锚固厚度至少等于抹灰或瓷砖、绝缘层厚度加上被锚固物体的厚度。

边距：是指锚栓轴线至构件自由边缘的距离。

膨胀螺栓（胀锚螺栓）之巴公井开创作(1)性能、用途：膨胀螺栓由膨胀螺栓套管及螺栓两件组成,适用于在混凝土及砖砌体墙、地基上作锚固体.其受力性能见表48～49.膨胀螺栓受力性能（一）表48注:表列数据系按铺固基体为标号年夜于150号混凝土.膨胀螺栓受力性能（二）表49（2）规格见图26、表50～51.膨胀螺栓规格（一）表50膨胀螺栓规格（二）表51YG型膨胀螺栓的抗拉抗剪力设计值（混凝土构造手册）（锚固于≥C15混凝土中）规格型号；净截面（mm2）；抗拉力设计值（KN）；抗剪力设计值（KN）YG1-M10 ； 42.2 ； 7.17 ；4.94YG1-M12 ； 64.6 ； 10.98 ；7.56YG1-M16 ； 123.6 ； 21.01 ；14.46YG1-M20 ； 201.2 ； 34.20 ；23.54YG2, 3-M16 ；144.1（201）； 24.50 ；16.86（23.52）YG2, 3-M20 ；225.2（314）； 38.28 ；26.35（36.74）YG3-M12 ； 76.3 ； 12.97 ；8.93YG3-M24 ； 324.3 ； 55.13 ；37.94YG3-M30 ； 518.9 ； 88.21 ；60.71YG3-M36 ； 759.5 ； 129.12 ；88.86注：1.括号内为YG2型2.锚固于C10混凝土中的膨胀螺栓, 应按表中值再乘以0.75折减系数3.主要承重结构、重要管道以及高速运转、接受冲击荷载和振动较年夜的设备应加年夜一级规格型号.4.YG0型未列入.用途：YG1型：锚固接受静荷载的支承件, 如装置电缆支架等；YG2型：锚固接受动荷载和受力较年夜的设备部件, 如用作管道支架和设备基础的地脚螺栓；YG3型：锚固接受动荷载和受力较年夜的设备部件, 如用作管道支架和设备基础的地脚螺栓；（与YG2型的装置方式分歧）分单胀管式和双胀管式。

膨胀螺栓（胀锚螺栓）
1.普通膨胀螺栓
(1)性能、用途：膨胀螺栓由膨胀螺栓套管及螺栓两件组成,适用于在混凝土及砖砌体墙、地基上作锚固体。

其受力性能见表48～49。

膨胀螺栓受力性能（一）表48
注:表列数据系按铺固基体为标号大于150号混凝土。

膨胀螺栓受力性能（二）表49
（2）规格见图26、表50～51。

膨胀螺栓规格（一）表50
膨胀螺栓规格（二）表51
YG2，3-M16 ；144.1（201）； 24.50 ； 16.86（23.52）
YG2，3-M20 ；225.2（314）； 38.28 ； 26.35（36.74）
YG3-M12 ； 76.3 ； 12.97 ； 8.93
YG3-M24 ； 324.3 ； 55.13 ； 37.94
YG3-M30 ； 518.9 ； 88.21 ； 60.71
YG3-M36 ； 759.5 ； 129.12 ； 88.86
注：
1.括号内为YG2型
2.锚固于C10混凝土中的膨胀螺栓，应按表中值再乘以0.75折减系数
3.主要承重结构、重要管道以及高速运转、承受冲击荷载和振动较大的设备应加大一级规格型号。

4.YG0型未列入。

用途：
YG1型：锚固承受静荷载的支承件，如安装电缆支架等；
YG2型：锚固承受动荷载和受力较大的设备部件，如用作管道支架和设备基础的地脚螺栓；YG3型：锚固承受动荷载和受力较大的设备部件，如用作管道支架和设备基础的地脚螺栓；（与YG2型的安装方式不同）分单胀管式和双胀管式。
