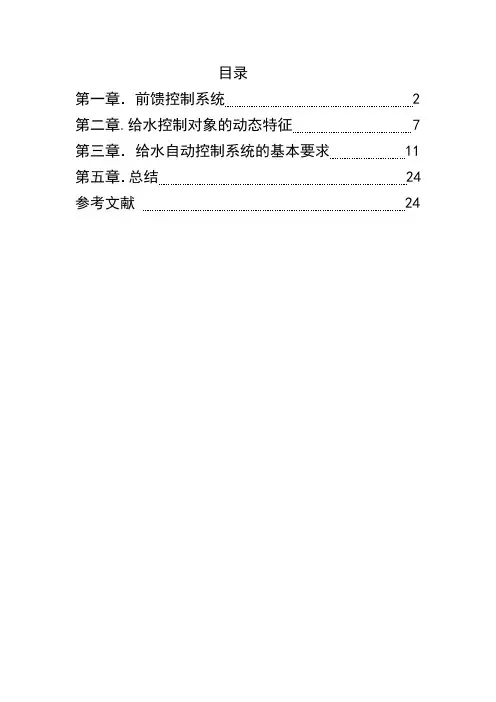

目录第一章．前馈控制系统 2 第二章.给水控制对象的动态特征 7第三章．给水自动控制系统的基本要求 11 第五章．总结 24 参考文献 24专业班级 自动化09-1 学号 01 姓名 李丰 成绩前馈—反馈复合控制控制系统摘要流量是工业生产过程中重要的被控量之一，因而流量控制的研究具有很大的现实意义。
锅炉的流量控制对石油、冶金、化工等行业来说必不可少。
本论文的目的是锅炉进水流量定值控制，在设计中充分利用自动化仪表技术，计算机技术，自动控制技术，以实现对水箱液位的过程控制。
首先对被控对象的模型进行分析，并采用实验建模法求取模型的传递函数。
然后，根据被控对象模型和被控过程特性并加入PID 调节器设计流量控制系统，采用动态仿真技术对控制系统的性能进行分析。
同时，通过对实际控制的结果进行比较，验证了过程控制对提高系统性能的作用。
随着计算机控制技术的迅速发展，组态技术开始得到重视与运用,它能够很好地解决传统工业控制软件存在的种种问题，使用户能根据控制对象和控制目的任意组态，完成最终的自动化控制工程。
关键词：流量定值；过程控制；PID 调节器；前馈控制；系统仿真……………………………………装………………………………………订…………………………………………线………………………………………第一章．前馈控制系统1. 前馈控制系统的组成在热工控制系统中，由于被控对象通常存在一定的纯滞后和容积滞后，因而从干扰产生到被调量发生变化需要一定的时间。
从偏差产生到调节器产生控制作用以及操纵量改变到被控量发生变化又要经过一定的时间，可见，这种反馈控制方案的本身决定了无法将干扰对被控量的影响克服在被控量偏离设定植之前，从而限制了这类控制系统控制质量的进一步提高。
考虑到偏差产生的直接原因是干扰作用的结果，如果直接按扰动而不是按偏差进行控制，也就是说，当干扰一出现调节器就直接根据检测到的干扰大小和方法按一定规律去控制。
由于干扰发生后被控量还未显示出变化之前，调节器就产生了控制作用，这在理论上就可以把偏差彻底消除。
