(完整版)zw测量第10章 施工测量(基本测设、场地测量、建筑施工测量)习题

建筑工程施工测量技术规程第一章总则第一条为了规范建筑工程施工过程中的测量工作，保证施工质量和工程安全，特制定本规程。

第二条本规程适用于建筑工程施工过程中的测量工作，包括地面测量、建筑物结构测量、内部空间测量等相关内容。

第三条施工单位应按照本规程的要求组织施工测量工作，并确保施工测量准确可靠。

第四条施工测量工作应符合国家规定的有关测量标准和规范，确保施工质量和安全。

第五条施工测量工作人员应具备相关的测量技术和专业知识，严格按照施工测量程序进行操作。

第六条施工单位应建立完善的施工测量记录和档案管理制度，做好测量数据的保存和备份工作。

第七条施工单位应加强对施工测量工作人员的培训和考核，提高其测量技术水平和工作能力。

第二章施工测量范围第八条建筑工程施工测量范围包括但不限于以下内容：（一）建筑物地基的测量，包括地基水平、垂直度等测量工作；（二）建筑物结构的测量，包括建筑物轴线、标高、尺寸等测量工作；（三）内部空间的测量，包括建筑物内部结构、设备布置等测量工作；（四）其他与建筑工程施工相关的测量工作。

第九条施工测量范围应根据具体建筑工程的要求确定，确保施工过程中的测量工作能够满足建设需求。

第三章施工测量工具及设备第十条施工测量工作所需的工具和设备应符合国家相关标准和规范，确保测量准确可靠。

第十一条施工单位应配备足够数量和种类的测量工具和设备，确保施工测量工作的正常进行。

第十二条施工测量工具和设备应定期检验和校准，确保其工作性能符合要求。

第十三条施工测量工具和设备的使用人员应具备相关的操作技能和安全意识，严格按照规定进行操作。

第四章施工测量工作流程第十四条施工测量工作应按照一定的流程进行，包括测量前的准备工作、测量中的实施工作、测量后的数据处理等步骤。

第十五条施工测量工作前应对测量目标进行详细的分析和规划，确定测量方法和工艺。

第十六条施工测量工作中应严格按照测量程序进行操作，确保测量结果准确可靠。

第十七条施工测量工作后应对测量数据进行审核和处理，形成测量报告和记录，供后续工作参考。

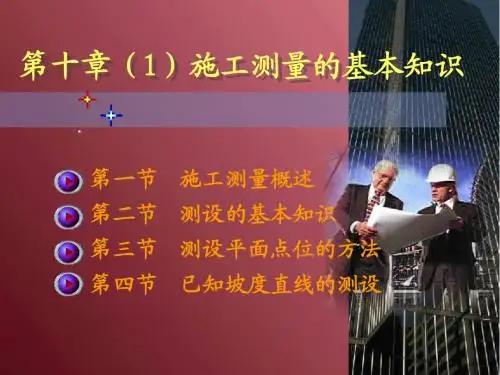

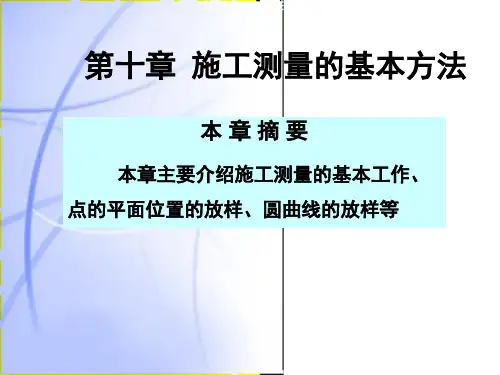

第10章施工测量的基本方法本章提要本章主要介绍：①施工测量的目的、特点、精度及组织原则;②施工控制测量，即建筑基线、方格网等的放样方法；③施工测量的基本工作；④点的平面和高程位置的放样方法;⑤圆曲线及其放样方法.§10。

1 施工测量概述地形图的测量工作是以地面控制点为基础，测量出控制点至周围各地形特征点(简称测点）的距离、角度、高差以及测点与测点间的相互位置关系等数据,并按一定的比例将这些测点缩绘到图纸上，绘制成图.施工测量也以地面控制点为基础，但却是根据图纸上的建筑物的设计尺寸，计算出各部分的特征点与控制点之间的距离、角度(或方位角)、高差等数据,将建筑物的特征点在实地标定出来，以便施工,这项工作又称“放样”。

施工测量所采用的方法基本上与测图工作所用的方法一致,所用测量仪器基本相同。

为了避免放样误差的积累，施工测量必须遵循“由整体到局部、先控制后细部”的组织原则。

由于施工测量的目的和内容与测图工作不完全一致，有其自身的特点，因此，施工测量的基本方法与测图方法也不完全一样，有其自身的特点和规律。

10。

1.1 施工测量的目的和内容施工测量的目的与一般测图工作相反，它是按照设计和施工的要求将设计的建筑物、构筑物的平面位置在地面上标定出来，作为施工的依据，并在施工过程中进行一系列的测量工作,以衔接和指导各工序之间的施工。

施工测量贯穿于整个施工过程中。

从场地平整、建筑物定位、基础施工，到建筑物构件的安装等工序,都需要进行施工测量，才能使建筑物、构筑物各部分的尺寸、位置符合设计要求。

其主要内容有：①建立施工控制网。

②建筑物、构筑物的详细放样.③检查、验收。

每道施工工序完工之后，都要通过测量检查工程各部位的实际位置及高程是否与设计要求相符合。

④变形观测。

随着施工的进展，测定建筑物在平面和高程方面产生的位移和沉降，收集整理各种变形资料，作为鉴定工程质量和验证工程设计、施工是否合理的依据.10。

1.2 施工测量的特点施工测量与一般测图工作相比具有如下特点：①目的不同。

建筑施工测量1. 引言建筑施工测量是建筑工程中至关重要的一环。

它涵盖了对地形、地基、建筑物尺寸、位置等各个方面的测量。

准确的施工测量是确保建筑工程质量和安全的关键因素。

本文将介绍建筑施工测量的基本原理、方法、工具和一些常见的测量技术。

2. 施工测量的基本原理建筑施工测量的基本原理是通过测量、计算和分析，确定建筑物在三维空间中的位置、尺寸和形状。

具体而言，它包括以下几个方面的内容：2.1 坐标系在施工测量中，建立合适的坐标系是非常重要的。

常用的坐标系有水平坐标系和垂直坐标系。

水平坐标系用于确定建筑物的平面位置，垂直坐标系则用于确定建筑物的高度。

这两个坐标系的建立是施工测量的基础。

2.2 测量方法常见的建筑施工测量方法包括直接测量法、间接测量法和综合测量法。

直接测量法是指使用直接测量仪器，如测距仪、水平仪、经纬仪等，对建筑物的尺寸、角度和线位进行直接测量。

间接测量法则是通过一系列测量数据的计算和分析，推导出建筑物的尺寸和位置。

综合测量法是将直接测量和间接测量相结合，以确保施工测量的准确性和可靠性。

2.3 测量工具建筑施工测量中常用的测量工具包括测距仪、水平仪、经纬仪、全站仪等。

测距仪用于测量建筑物的距离，水平仪用于测量建筑物的水平度，经纬仪用于确定建筑物的方位角和仰角，全站仪则是将测距、测角、测高等功能集于一体的高精度测量仪器。

3. 施工测量的步骤进行建筑施工测量时，通常需要经过以下几个步骤：3.1 确定测量任务在开始施工测量之前，首先需要明确测量的目的和任务。

这包括确定需要测量的建筑物或构件、测量的尺寸、位置和高度等。

3.2 坐标系的建立在测量现场，需要根据实际情况建立合适的坐标系。

根据建筑物的大小和形状，选择合适的基准点，并确定建筑物的坐标原点和坐标轴。

3.3 进行测量根据测量任务，选择合适的测量方法和工具进行测量。

在测量过程中，需要确保测量数据的准确性和可靠性，遵循测量操作规程，避免误差和偏差的产生。

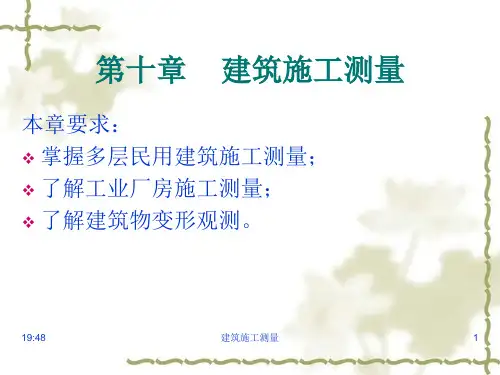

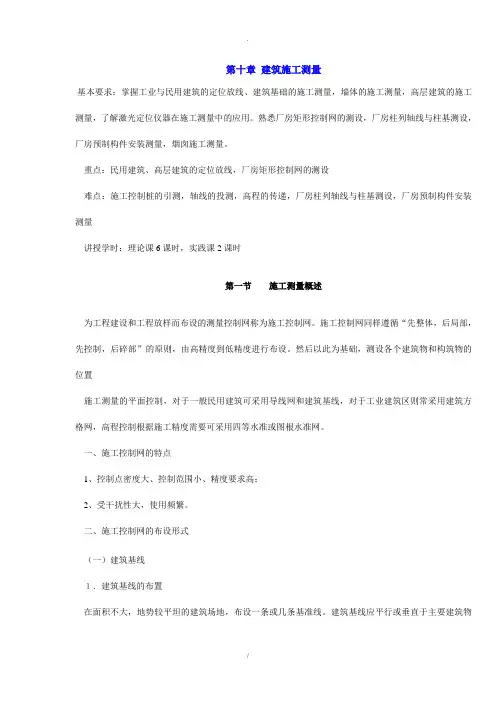

第十章建筑施工测量基本要求：掌握工业与民用建筑的定位放线、建筑基础的施工测量，墙体的施工测量，高层建筑的施工测量，了解激光定位仪器在施工测量中的应用。

熟悉厂房矩形控制网的测设，厂房柱列轴线与柱基测设，厂房预制构件安装测量，烟囱施工测量。

重点：民用建筑、高层建筑的定位放线，厂房矩形控制网的测设难点：施工控制桩的引测，轴线的投测，高程的传递，厂房柱列轴线与柱基测设，厂房预制构件安装测量讲授学时：理论课6课时，实践课2课时第一节施工测量概述为工程建设和工程放样而布设的测量控制网称为施工控制网。

施工控制网同样遵循“先整体，后局部，先控制，后碎部”的原则，由高精度到低精度进行布设。

然后以此为基础，测设各个建筑物和构筑物的位置施工测量的平面控制，对于一般民用建筑可采用导线网和建筑基线，对于工业建筑区则常采用建筑方格网，高程控制根据施工精度需要可采用四等水准或图根水准网。

一、施工控制网的特点1、控制点密度大、控制范围小、精度要求高；2、受干扰性大，使用频繁。

二、施工控制网的布设形式（一）建筑基线１．建筑基线的布置在面积不大，地势较平坦的建筑场地，布设一条或几条基准线。

建筑基线应平行或垂直于主要建筑物的轴线，以便用直角坐标法进行测设，建筑基线点应不少于三个，可布成一字形、L字形、T字形或十字形。

2．测设建筑基线的方法a.用建筑红线测设b.用附近控制点测设（二）建筑方格网在大中型的建筑场地上，由正方形或矩形格网组成的施工控制网1、选定方格网的主轴线：使其尽可能通过建筑场地中央且与主要建筑物轴线平行2、布设方格网：边长一般以100~200米为宜三、施工控制点的坐标转换四、高程控制测量水准网应与国家水准点联测，密度尽量做到设一个测站即可测设出待测的高程点。

中小形建筑场地一般可用S3水准仪按四等水准测量方法测量出水准点的高程，对连续性生产车间，则需要用三等水准测量方法测定点的高程。

第二节民用建筑施工测量一、熟悉图纸1．熟悉建筑总平面图：从建筑总平图上可以了解拟建建筑物与周围道路、周围控制点、周围已有建筑物之间的尺寸关系，是测定建筑物位置和高程的重要依据。

第十章施工测量（基本测设、场地测量、建筑施工测量）单选题1、施工测量必须遵守的原则是（B）。

A.先部后控制B.先控制后部C.从基线到方格网D.从高程到平面2、下列关于施工测设精度要求说法正确的是（C）。

A.钢结构建筑物的测设精度要求低于钢筋砼结构建筑物B.民用建筑、非装配式浇灌施工建筑物的测设精度高于工业厂房、装配式建筑物C.高层建筑物的测设精度高于低层建筑物D.以上说法都不对3、下列关于施工测量基本思想的说法正确的是（B）。

A.明确定位元素，处理定位元素，测定点位标志B.检查定位元素，对定位元素进行处理，把拟定点位测定到实地C.注意环境结合实际，技术措施灵活可靠D.以上说法都不对4、施工测量的精度最终体现在（B）。

A.测量仪器的精确度B.施工点位的精度C.测量规范的精度要求D.观测者的技术5、施工测量的精度应根据（A）进行施工测量。

A.工程设计和施工的精度要求B.控制点的精度C.地形D.环境6、建筑工程施工测量的基本工作是（B）。

A.测图B.测设C.用图D.识图7、施工测量的内容不包括（C）。

A.控制测量B.放样C.测图D.竣工测量8、施工放样与测图相比，其精度要求（D）。

A.相近B.相同C.相对要低D.相对要高9、测量放线是（C）。

A.测量过程B.放线过程C.测图的逆过程D.测角与丈量过程10、施工测量应首先建立施工控制网，测设建筑物的主轴线，然后根据主轴线测设建筑物的（B）。

A.建筑基线B.细部点C.控制点D.高程11、施工控制网的精度要求决定于工程的性质，确定的基本原则是满足限差要求，一般为限差的（C）。

A.1/2B.1/4C.1/6D.1/812、施工放样的基本工作包括测设（ A ）。

A.水平角、水平距离与高程B.水平角与水平距离C.水平角与高程D.水平距离与高程13、测设的基本工作是测设已知的（B）、水平角和高程。

A.空间距离B.水平距离C.空间坐标D.平面坐标14、施工测量的基本工作是测设点的（ A ）。

第十章施工测量（基本测设、场地测量、建筑施工测量）单选题1、施工测量必须遵守的原则是（B）。

A.先部后控制B.先控制后部C.从基线到方格网D.从高程到平面2、下列关于施工测设精度要求说法正确的是（C）。

A.钢结构建筑物的测设精度要求低于钢筋砼结构建筑物B.民用建筑、非装配式浇灌施工建筑物的测设精度高于工业厂房、装配式建筑物C.高层建筑物的测设精度高于低层建筑物D.以上说法都不对3、下列关于施工测量基本思想的说法正确的是（B）。

A.明确定位元素，处理定位元素，测定点位标志B.检查定位元素，对定位元素进行处理，把拟定点位测定到实地C.注意环境结合实际，技术措施灵活可靠D.以上说法都不对4、施工测量的精度最终体现在（B）。

A.测量仪器的精确度B.施工点位的精度C.测量规范的精度要求D.观测者的技术5、施工测量的精度应根据（A）进行施工测量。

A.工程设计和施工的精度要求B.控制点的精度C.地形D.环境6、建筑工程施工测量的基本工作是（B）。

A.测图B.测设C.用图D.识图7、施工测量的内容不包括（C）。

A.控制测量B.放样C.测图D.竣工测量8、施工放样与测图相比，其精度要求（D）。

A.相近B.相同C.相对要低D.相对要高9、测量放线是（C）。

A.测量过程B.放线过程C.测图的逆过程D.测角与丈量过程10、施工测量应首先建立施工控制网，测设建筑物的主轴线，然后根据主轴线测设建筑物的（B）。

A.建筑基线B.细部点C.控制点D.高程11、施工控制网的精度要求决定于工程的性质，确定的基本原则是满足限差要求，一般为限差的（C）。

A.1/2B.1/4C.1/6D.1/812、施工放样的基本工作包括测设（ A ）。

A.水平角、水平距离与高程B.水平角与水平距离C.水平角与高程D.水平距离与高程13、测设的基本工作是测设已知的（B）、水平角和高程。

A.空间距离B.水平距离C.空间坐标D.平面坐标14、施工测量的基本工作是测设点的（ A ）。
