机械制造工艺与夹具

机械制造工艺与夹具设计导言：机械制造工艺是指通过一系列的工艺流程，将原材料转化为最终产品的过程。

夹具是指在加工过程中固定工件以便进行切削、成形、装配等操作的工具。

机械制造工艺与夹具设计密切相关，夹具设计的合理性直接影响到制造效率和产品质量。

本文将结合实际案例，详细介绍机械制造工艺与夹具设计的关系。

一、机械制造工艺的概念和流程1.原材料准备原材料准备是指选取合适的金属、塑料或其他材料作为产品的原始材料。

在选取原材料时，需要考虑产品的功能要求、材料的性能和成本等因素。

对于金属原料，常见的加工方式有铸造、锻造、铆接和焊接等。

2.加工加工是指将原材料进行切削、焊接、锻造、冷胀等工艺，制造出产品所需的形状和尺寸。

加工工艺的选取与产品的形状、尺寸、材料性能以及加工设备等密切相关。

加工方式主要有车削、铣削、钻孔、镗床、磨削等。

3.热处理热处理是指通过加热和冷却等方法，改善金属材料的组织和性能。

常见的热处理方式有淬火、回火、正火、退火、等温淬火等。

通过热处理可以提高材料的硬度、强度、耐磨性和耐腐蚀性等。

4.表面处理表面处理是指对产品表面进行清洁、防锈、喷涂、电镀、镀膜等处理，以提高产品的外观质量和耐久性。

表面处理对于产品的防腐蚀能力、外观质量和使用寿命等都有着重要的影响。

5.装配装配是指将经过加工和处理的零部件组装在一起，形成最终的产品。

装配工艺包括零部件的装配顺序、装配方法和装配工具等。

装配的过程中需要考虑装配的可靠性、装配难度和装配时间等因素。

二、夹具设计的意义和重要性夹具是为了固定工件，在加工过程中便于进行切削、成形、装配等操作而设计制造的工具。

夹具设计的合理性直接影响到制造效率和产品质量。

1.提高生产效率夹具设计可以使工件固定在一个稳定的位置，保证切削或成形时工件的准确度和精度。

夹具设计可以减少加工过程中的调整和定位的时间，从而提高生产效率。

2.保证产品质量夹具可以保证工件在加工过程中的稳定性和精度，减少因工件的振动和变形产生的误差。

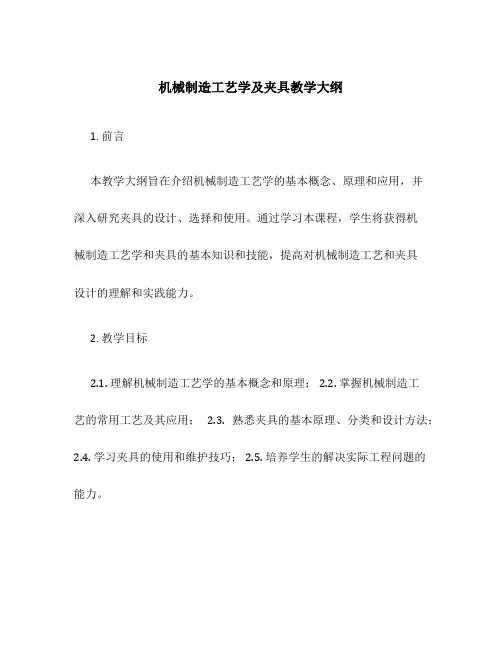

机械制造工艺学及夹具教学大纲1. 前言本教学大纲旨在介绍机械制造工艺学的基本概念、原理和应用，并深入研究夹具的设计、选择和使用。

通过学习本课程，学生将获得机械制造工艺学和夹具的基本知识和技能，提高对机械制造工艺和夹具设计的理解和实践能力。

2. 教学目标2.1. 理解机械制造工艺学的基本概念和原理； 2.2. 掌握机械制造工艺的常用工艺及其应用； 2.3. 熟悉夹具的基本原理、分类和设计方法；2.4. 学习夹具的使用和维护技巧； 2.5. 培养学生的解决实际工程问题的能力。

3. 教学内容3.1 机械制造工艺学基础3.1.1 机械制造工艺学的定义和作用； 3.1.2 机械制造工艺的分类和特点； 3.1.3 机械制造工艺中常用的加工方法和工艺参数； 3.1.4 近代机械制造工艺的发展趋势。

3.2 零部件加工工艺3.2.1 零部件加工流程和工序规划； 3.2.2 零部件加工中常用的切削工艺； 3.2.3 零部件加工中常用的非切削工艺； 3.2.4 精细加工和表面处理工艺。

3.3 夹具基础知识3.3.1 夹具的定义和分类； 3.3.2 夹具的基本构造和工作原理； 3.3.3 夹具设计的基本原则和方法； 3.3.4 夹具选型和使用注意事项。

3.4 夹具设计与分析3.4.1 夹具定位、夹持和支撑原理； 3.4.2 夹具设计中的重要参数和限制条件； 3.4.3 常见夹具的设计和分析实例。

3.5 夹具的使用与维护3.5.1 夹具的正确使用方法和操作规程； 3.5.2 夹具的日常维护和保养； 3.5.3 夹具故障排除和修理技巧。

4. 教学方法4.1 理论授课：通过课堂讲授，介绍机械制造工艺学和夹具的基本概念、原理和应用； 4.2 实例分析：通过实际案例分析，加深学生对机械制造工艺学和夹具设计的理解； 4.3 实验实践：通过实验操作，锻炼学生的实际操作能力和问题解决能力。

5. 考核方式5.1 平时成绩评定：参与课堂讨论和实验实践，完成课堂作业； 5.2 期末考核：理论考试和实验操作考试； 5.3 综合评定：将平时成绩和期末考核综合评定为最终成绩。

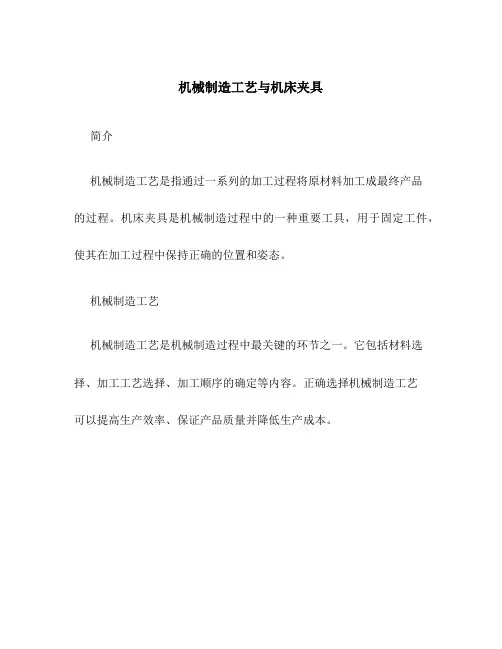

机械制造工艺与机床夹具简介机械制造工艺是指通过一系列的加工过程将原材料加工成最终产品的过程。

机床夹具是机械制造过程中的一种重要工具，用于固定工件，使其在加工过程中保持正确的位置和姿态。

机械制造工艺机械制造工艺是机械制造过程中最关键的环节之一。

它包括材料选择、加工工艺选择、加工顺序的确定等内容。

正确选择机械制造工艺可以提高生产效率、保证产品质量并降低生产成本。

材料选择是机械制造工艺中的首要环节。

根据产品的使用要求和工艺性能，选择合适的材料对产品的质量、功能和成本都有很大的影响。

常见的材料包括金属材料、塑料材料和复合材料等。

加工工艺选择加工工艺选择是确定将材料转变成最终产品的加工方法。

根据产品的形状、尺寸和表面质量要求，选择合适的加工工艺可以提高生产效率和产品质量。

常见的加工工艺包括车削、铣削、钻削、磨削和锻造等。

加工顺序的确定加工顺序的确定是机械制造工艺中的一项重要任务。

根据产品的形状、尺寸等要求，确定加工各个工序的先后顺序和工艺参数，可以确保产品的加工精度和表面质量。

机床夹具是机械制造过程中的一种常用工具。

它用于固定工件，使其在加工过程中保持正确的位置和姿态。

机床夹具的设计和使用可以提高加工效率、减少加工误差和保证产品质量。

机床夹具的种类机床夹具根据其功能和结构可以分为多种种类。

常见的机床夹具包括卡盘式夹具、弹簧夹具、机械手夹具和真空吸盘夹具等。

不同种类的机床夹具适用于不同的加工工序和工件形状。

机床夹具的设计原则机床夹具的设计需要考虑多个因素，包括工件形状、加工工艺、夹紧力和稳定性等。

设计合理的机床夹具可以提高夹紧效果、避免工件变形和提高加工精度。

机床夹具的使用技巧正确使用机床夹具可以提高夹紧效果和加工效率。

在使用机床夹具时，要注意选择合适的夹紧力和夹紧方式，并进行合理的调整和检查，以确保加工过程中的稳定性和安全性。

总结机械制造工艺和机床夹具在机械制造过程中起着重要的作用。

正确选择机械制造工艺和设计合理的机床夹具可以提高生产效率、保证产品质量并降低生产成本。

《机械制造工艺与夹具》继续教育考试专业课程常州题库一、单选题及多选题题库1. 在车床上安装工件时，能自动定心并夹紧工件的夹具是（ A ）。

A. 三爪卡盘B. 四爪卡盘C. 中心架D.都不是2. 套筒类零件一般功用为（ C ）。

A. 支承B. 导向C. 支承和导向D.都不是3. 获得形状精度的方法（ A ）。

A. 轨迹法B. 调整法C. 定尺寸法D. 自动控制法4. 车床主轴轴颈和锥孔的同轴度要求很高，常采用（ B ）来保证。

A.基准重合B.互为基准C.自为基础D.基准统一5．制定零件工艺过程时，首先研究和确定的基准是（ C ）。

A.设计基准B.工序基准C.定位基准D.测量基准6. 获得尺寸精度的方法（ ABC ）。

A.试切法B. 调整法C. 定尺寸法D. 成形法7.车床主轴的纯轴向窜动对（ AD ）加工无影响。

A.车内孔B.车端面C.车螺纹D. 车外圆8. 工艺过程中所采用的基准为工艺基准，按用途可分为（ ACD ）。

A. 工序基准B.工步基准C.测量基准D.装配基准9. 毛坯——根据零件产品所要求的形状，工艺尺寸而制成的供进一步加工用的生产对象。

10. 生产过程——在机械产品制造时，将原材料（或半成品）转变为成品的全过程，称为生产过程。

二、单判断题题库1. 由于粗加工对精度要求不高，所以粗基准可多次使用。

（√）2. 一道工序可能包括几个工步，也可能只有一个工步。

（√）3. 轴类零件的毛坯常采用棒料、锻件和铸件等毛坯形式。

（√）4. 套筒类零件一般功用为支承和导向。

（√）5. 套筒零件的粗精车（镗）内外圆一般在卧式车床或立式车床上进行，不能在磨床上进行。

（×）11. 工艺装备——产品投产前所进行的一系列工艺工作的总称，主要内容包括对产品图纸工艺分析，审查，拟定工艺方案，编制各种工艺文件，设计合理的生产组织形式。

12. 基准——基准是零件上用以确定其他点、线、面位置所依据的那些点、线、面。

目录设计任务书 (1)一、零件的分析 (2)1.1 零件的作用1。

2 零件的工艺分析二、工艺规程设计 (4)2.1 定位基准的选择2。

2 重点工序的说明2。

3 制订工艺路线2。

4 机械加工余量的确定2.5 确定切削用量及基本工时三、夹具设计 (14)3。

1 问题的提出3.2 夹具设计四、参考文献 (17)五心得体会 (18)机械制造工艺及夹具课程设计任务书设计题目: “CA6140车床拨叉零件”机械加工工艺规程及夹具生产纲领：年产量为5000件设计内容：1。

零件图一张2。

毛坯图一张3。

机械加工工艺过程工序卡片一张4。

机床夹具设计每人一套5．夹具零件图一张6。

课程设计说明书一份一零件的分析1.1 零件的作用题目给定的零件是CA6140拨叉，它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求进行工作。

宽度为18mm的槽尺寸精度要求很高,因为在拨叉拔动使滑移齿轮时如果槽的尺寸精度不高或间隙很大时，滑移齿轮得不到很高的位置精度.所以，宽度为18mm的槽和滑移齿轮的配合精度要求很高。

1。

2 零件的工艺分析CA6140拔叉（型号：831003）共有3组加工表面：⑴、零件两端面,可以后端面加工精度高，可以先以后端面为粗基准加工右端面，再以前端面为精基准加工左端面；⑵、以花键中心线为基准的加工面：这一组面包括Ø25H7的六齿方花键孔、Ø22H12的花键底孔、两端的2X150倒角和距花键中心线为22mm的上顶面；⑶、以工件右端面为基准的18H11mm的槽、上顶面的2-M8通孔和Ø5锥孔.经上述分析可知，对于后两组加工表面,可先加工其中一组表面，然后借助于专用夹具加工另一组表面.零件的结构特点拔叉84009的毛坯为铸造件，在零件图上只有2处位置误差要求，即上顶面与花键中心线的平行度误差≤0.10， 18H11槽的两侧面与花键中心线的垂直度误差≤0。

08零件外形上大体上与六面体相似，形状大体如下:零件剖视图图（1）零件大致结构图B.生产纲领、生产类型的确定根据指导老师要求，设计此零件为铸件，成批大量生产,工艺的安排基本倾向于工序分散原则，设备的选用是通用设备和专用工装，工艺手段以常规工艺为主，新工艺为辅的原则。

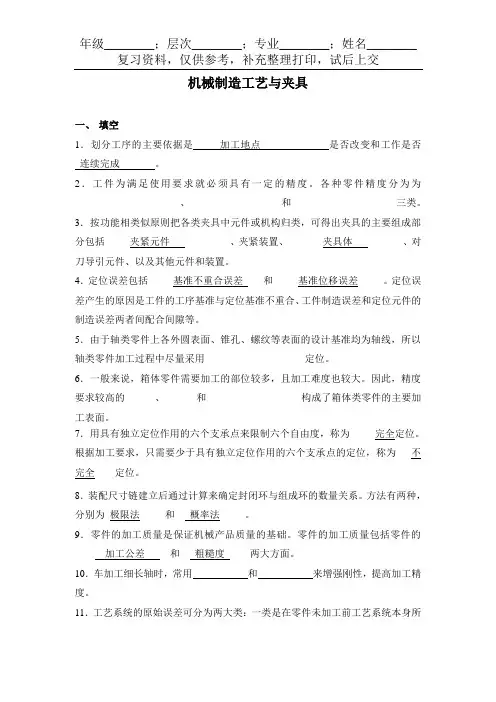

机械制造工艺与夹具一、填空1．划分工序的主要依据是_加工地点__ 是否改变和工作是否_连续完成__ 。

2．工件为满足使用要求就必须具有一定的精度。

各种零件精度分为为_____________________、___________________和_____________________三类。

3．按功能相类似原则把各类夹具中元件或机构归类，可得出夹具的主要组成部分包括_____夹紧元件____________、夹紧装置、_______夹具体__________、对刀导引元件、以及其他元件和装置。

4．定位误差包括_____基准不重合误差____和_____基准位移误差_____。

定位误差产生的原因是工件的工序基准与定位基准不重合、工件制造误差和定位元件的制造误差两者间配合间隙等。

5．由于轴类零件上各外圆表面、锥孔、螺纹等表面的设计基准均为轴线，所以轴类零件加工过程中尽量采用____________________定位。

6．一般来说，箱体零件需要加工的部位较多，且加工难度也较大。

因此，精度要求较高的______、_______和___________________构成了箱体类零件的主要加工表面。

7．用具有独立定位作用的六个支承点来限制六个自由度，称为_____完全定位。

根据加工要求，只需要少于具有独立定位作用的六个支承点的定位，称为___不完全____定位。

8．装配尺寸链建立后通过计算来确定封闭环与组成环的数量关系。

方法有两种，分别为_极限法_____和___概率法_____。

9．零件的加工质量是保证机械产品质量的基础。

零件的加工质量包括零件的______加工公差_____和___粗糙度_____两大方面。

10．车加工细长轴时，常用和来增强刚性，提高加工精度。

11．工艺系统的原始误差可分为两大类：一类是在零件未加工前工艺系统本身所具有的某些误差因素，称为______加工前误差_________；另一类是在加工过程中受力、热、摩损等原因的影响，工艺系统原有精度受到破坏而产生的附加误差因素，称为_________加工中误差_____________。

机械制造工艺及夹具设计课程设计任务书任务书机械制造工艺及夹具设计课程设计1. 任务需求本次课程设计旨在提高学生对机械制造工艺及夹具设计的了解，培养学生对机械加工流程的掌控能力，提高学生的实践能力。

其任务是：设计一个夹具，用于固定钢板进行钻孔加工，要求该夹具易于操作、精度高、结构合理，且满足工厂生产要求。

2. 任务细则设计目标：设计一个夹具，用于固定长达1米、宽度400mm的钢板，使其能够稳固的进行钻孔加工。

该夹具各部分应该合理明确，易于操作和安装，具备出色的稳定性和精度，以确保生产质量和效率。

任务概述：本设计任务基于机械制造工艺和夹具设计的理论基础，学生需要对材料、结构、操作等方面进行深入分析探讨，最终确定设计方案，进行具体细节配置和图纸制作，同时还需要进行夹具的制造、试用以及运用实验。

设计内容：（1）设计计划- 对该夹具的主要部件的结构、尺寸、材料和制造方式进行确定，绘制夹具的三维结构图和内部结构剖面图。

- 选取夹具各个零件所需材料，计算其重量、长宽高等基本参数。

- 计算各个部件的强度与优化方案，特别是要考虑到夹具固定后工件的稳定性、刚度和振动特性。

- 编写夹具的安装、调试、维护和更换部件等操作说明。

- 设计并制作该夹具的零部件，包括各种小配件和夹具本体。

（2）夹具制造- 对夹具各个零部件进行组装、调整、试验以及合理化优化。

- 对各组件进行合理加工和材料替换，尤其是要考虑零件的精度和粗糙度的影响。

- 对夹具各部分进行动态模拟，从而实现更好的夹紧与保持效果。

（3）夹具试用- 进行实际生产中的应用，验证夹具结构和使用效果，检验其稳定性和精度、耐用性等性能。

- 对夹具进行必要的调整和改进，在验证实验中不断优化各个部件参数，以获得最优的加工效果。

（4）实验报告- 编写实验报告，详细阐述设计过程、制造流程、实验步骤、结论分析、优化方案以及后续改进计划等内容。

3. 设计要求- 构思方案具有实用性、创新性、经济性，应紧贴实际需求，符合设计标准和适用法律法规。

机械制造工艺及专用夹具设计指导书一、引言本文档旨在为机械制造工艺及专用夹具设计提供指导。

机械制造工艺是指将零部件或原材料加工成最终产品的过程，而夹具则在制造过程中起到定位、固定和加工的作用。

正确的工艺和夹具设计对于提高产品质量、降低成本和提高生产效率具有重要意义。

二、机械制造工艺2.1 加工工艺选择在机械制造过程中，选择合适的加工工艺是关键的一步。

加工工艺的选择应综合考虑以下因素：•零件的材料特性：不同材料具有不同的加工难度和特点，应根据材料的硬度、韧性等特性来选择合适的加工方法。

•零件的尺寸和形状：不同尺寸和形状的零件需要采用不同的加工方法，如铣削、车削、刨削等。

•生产批量和工期要求：如果需要大批量生产并且工期紧迫，可以考虑采用自动化加工方法，如数控机床。

2.2 加工工序规划加工工序规划是将加工过程划分为多个工序，并确定每个工序的加工顺序和方法。

合理的加工工序规划可以降低加工难度和提高生产效率。

在进行加工工序规划时，应注意以下几点：•同类型加工工序的集中处理：将具有相似加工特点的工序集中安排，以减少换工具和调整设备的时间。

•冷热加工工序的合理安排：尽量将冷加工和热加工工序合理安排，避免产生大量余热对后续工序造成干扰。

•生产线平衡：对于大批量生产的情况，要尽量平衡各个工序的生产能力，避免因某个工序生产能力不足而导致生产线停产。

三、专用夹具设计3.1 夹具的作用夹具在机械制造过程中起到定位、固定和加工的作用。

夹具的设计要考虑以下几个因素：•安全性：夹具应能够牢固地固定零件，保证加工过程中的安全。

•精度要求：夹具应具有足够的精度，以保证零件加工的准确性。

•操作方便性：夹具的设计应方便操作人员进行安装和拆卸，减少操作时间。

3.2 夹具的组成和分类夹具通常由定位元件、固定元件和夹持元件组成。

根据夹持方式的不同，夹具可以分为机械夹具、液压夹具和气动夹具等。

•机械夹具：通过机械原理实现零件的夹持和固定。

•液压夹具：通过液压原理实现零件的夹持和固定。

第1篇一、实验目的1. 理解和掌握机械工艺夹具的基本概念、分类和特点。

2. 学会设计和制作简单的机械工艺夹具。

3. 了解夹具在机械加工中的重要作用，提高加工效率和精度。

4. 培养动手能力和创新意识。

二、实验原理机械工艺夹具是一种用于装夹工件，保证加工精度和效率的辅助工具。

它通过合理设计夹具的结构和功能，实现对工件的定位、夹紧和导向。

夹具的分类包括通用夹具、专用夹具、组合夹具等。

夹具的特点是结构简单、易于制造、成本低、使用方便等。

三、实验内容1. 夹具的基本概念和分类2. 夹具的设计原则和方法3. 夹具的元件及作用4. 夹具的装配与调整5. 夹具在机械加工中的应用四、实验步骤1. 夹具的基本概念和分类（1）讲解夹具的基本概念、分类和特点；（2）介绍常用夹具的类型、结构及特点。

2. 夹具的设计原则和方法（1）讲解夹具设计的基本原则，如定位、夹紧、导向等；（2）介绍夹具设计的方法，如手工设计、计算机辅助设计等。

3. 夹具的元件及作用（1）介绍夹具的常用元件，如定位元件、夹紧元件、导向元件等；（2）讲解各元件的作用及使用方法。

4. 夹具的装配与调整（1）讲解夹具的装配步骤和注意事项；（2）演示夹具的装配过程；（3）讲解夹具的调整方法，如定位尺寸、夹紧力、导向精度等。

5. 夹具在机械加工中的应用（1）介绍夹具在机械加工中的重要作用，如提高加工效率、保证加工精度等；（2）展示夹具在实际加工中的应用案例。

五、实验结果与分析1. 夹具的设计与制作（1）根据实验要求，设计并制作一个简单的机械工艺夹具；（2）夹具设计合理，元件选型正确，装配精度较高。

2. 夹具的装配与调整（1）夹具装配过程顺利，各元件连接牢固；（2）夹具调整后，定位尺寸、夹紧力、导向精度等符合要求。

3. 夹具在机械加工中的应用（1）夹具在实际加工中发挥了重要作用，提高了加工效率和精度；（2）通过夹具的使用，减少了工件的加工误差，降低了废品率。

六、实验结论通过本次实验，我们掌握了机械工艺夹具的基本概念、分类、特点、设计原则和方法。

毕业设计机械工艺设计及夹具设计机械工艺设计是指对零件和装配件进行工艺设计，确定其加工工艺路线、工艺装备和工艺参数等。

夹具设计是指为了加工零件而设计制作的一种用于固定、定位或加工零件的工具。

本篇文章将讨论机械工艺设计和夹具设计的重要性以及设计过程。

机械工艺设计在整个产品生命周期中起着至关重要的作用。

它不仅决定着产品的加工质量和成本，还对产品的性能、可靠性和可维护性等方面产生影响。

一个优秀的机械工艺设计可以提高产品的竞争力，降低生产成本，并保证产品的质量。

首先，机械工艺设计需要对零件和装配件进行分析。

通过对零件结构和材料的研究，确定最佳的加工方法和工艺路线。

同时，根据产品的要求，选择合适的机床设备和切削工具，确保加工过程的稳定性和高效性。

其次，机械工艺设计需要确定适当的工艺参数。

工艺参数的选择直接影响到产品的加工效果和成本。

例如，在车削加工中，工艺参数包括主轴转速、进给速度和切削深度等。

正确选择这些参数可以减少切削力和切削温度，提高零件的表面质量和尺寸精度。

最后，机械工艺设计需要进行工艺试验和优化。

通过对加工过程的实际操作和监控，可以对工艺参数进行调整和优化，以提高加工质量和效率。

同时，还需要对加工过程进行全面的检测和控制，确保产品达到设计要求。

夹具设计是机械工艺设计的重要组成部分。

夹具的设计质量直接影响到零件的加工质量和成本。

一个优秀的夹具设计可以提高工作效率，防止零件变形和损坏，并减少加工误差。

夹具设计的主要目标是实现零件的稳定固定和准确定位。

通过合理的夹具设计，可以确保零件在加工过程中保持稳定的姿态，避免由于零件的移动和振动而引起的加工误差。

同时，通过夹具的定位功能，可以保证零件在加工过程中的位置精度和形状精度。

夹具设计的过程包括以下几个步骤。

首先，需要对零件结构和加工工艺进行分析，确定夹具设计的基本要求。

其次，进行夹具的总体设计，确定夹具的结构和工作原理。

然后，进行夹具的详细设计，包括夹具的零件、装配和加工工艺等方面。

1、什么是生产过程和工艺过程。

答：生产过程：由原材料到成品之间的各有关劳动过程的总和。

工艺过程：在生产过程中，那些与由原材料转变为产品直接相关的过程。

它包括毛坯制造、零件加工、热处理、质量检验和机器装配等。

2、试述分析零件技术要求时需要考虑哪些因素？答：①精度分析。

主要精加工表面的尺寸精度，形状和位置精度的分析，一般尺寸精度取决于加工方法，位置精度决定于安装方法和加工顺序。

②表面粗糙度及其它表面质量要求分析。

③热处理要求及其有关材质性能分析。

④其它技术要求（如动平衡、去磁等）的分析。

3、选择毛坯种类时，一般应考虑哪些因素？答：①设计图纸规定的材料及机械性能；②零件的结构形状及外形尺寸；③零件制造经济性；④生产类型；⑤现有生产条件；⑥充分考虑利用新技术、新工艺和新材料。

4、在确定表面加工方法时，需考虑哪几方面的因素？答：①被加工表面的几何特征。

②被加工表面的技术要求。

③零件结构形状和尺寸大小。

④生产纲领和投产批量。

⑤工厂现有设备能力、技术条件及设备负荷的平衡。

5、在机械加工过程中，为什么要划分加工阶段？答：①便于保证加工质量。

②有利于合理使用机床设备。

③便于安排热处理工序。

④粗、精加工分开，便于及时发现毛坯缺陷。

⑤精加工集中在后面进行，还能减少加工表面在运输中受到损伤。

6、在机械加工过程中，通常在哪些场合需要安排检验工序？答：在机械加工过程中，通常在下列场合应安排检验工序：①粗加工全部结束后精加工之前；②转入外车间加工之前；③花费工时多的工序和重要工序的前后；④最终加工之后。

7、什么是封闭环？它有何特点？答：封闭环是指在装配或加工过程中间接获得的一尺寸环。

特点是：①它是尺寸链中最后形成的环，而且不是直接获得的尺寸；②其它各环的变化对它均有影响。

8、什么是工序尺寸？其公差的标注原则是什么？答：工序尺寸是指各工序加工过程中应该保证的尺寸。

其公差标注原则是：标注公差时，毛坯尺寸公差一般采用双向对称标注；最后一道工序即标注的该表面的设计尺寸公差；而中间工序的工序尺寸公差一般按“入体”原则标注；即对包容表面（孔），其基本尺寸是最小工序尺寸，公差表现为上偏差；对被包容表面（轴），其基本尺寸是最大工序尺寸，公差表现为下偏差。

机械制造工艺和夹具课程设计一、课程目标本课程旨在使学生掌握机械制造工艺中的基本概念、原理和方法，掌握夹具设计的基本知识并能够应用于实际生产中。

具体目标如下：1.了解机械制造工艺的基本概念、原理和方法。

2.了解夹具设计的基本知识、夹具种类和应用范围。

3.能够使用CAD软件进行夹具设计和制图。

4.掌握数控加工工艺及其编程方法。

5.能够根据产品加工要求和工艺流程设计制定加工工艺方案和夹具设计方案。

二、教学内容1.机械制造工艺基础概念、原理和方法（1）机械制造工艺概述（2）工件加工过程及工艺性能（3）加工方法及其特点（4）加工工序的选择和加工顺序的制定（5）精度、表面质量及其检测方法（6）加工中的热处理、表面处理及装配工艺2.夹具设计基础（1）夹具的种类及应用范围（2）夹具的基本构成和结构（3）夹具的选择和使用（4）夹具的精度、刚度及其检测方法（5）夹具的制造工艺及加工要求3.夹具CAD设计和制图（1）CAD软件基础应用（2）夹具的三维建模和二维制图（3）夹具零部件图和总装图绘制（4）夹具CAD设计与工艺流程的关系4.数控加工工艺及编程（1）数控加工工艺概述（2）数控加工中的编程原理和方法（3）数控刀具的选择与刀路规划（4）数控编程程序编制5.加工工艺方案和夹具设计方案（1）加工工艺方案制定方法（2）夹具设计方案制定方法（3）加工工艺方案与夹具设计方案的协调三、教学方法1.授课教学通过教师主讲课程，介绍机械制造工艺和夹具设计的基本概念原理和方法。

2.案例分析通过实际生产中的案例分析，分析加工工艺方案和夹具设计方案。

3.实验教学通过实验演示，使学生掌握实际操作中的各种技能和实际生产问题的解决方法。

4.课程设计通过课程设计，让学生独立思考问题、制定解决方案，并完成相应的课程设计作品。

四、教学评估教学评估采用多种形式，包括平时作业成绩、实验报告、课程设计作品、考试成绩等多项评估指标，综合评估对学生对机械制造工艺和夹具设计的掌握程度。

机械制造工艺及机床夹具设计毕业论文题目：机械制造工艺及机床夹具设计摘要：机械制造工艺是机械制造过程中的核心环节，而机床夹具是机械制造工艺的重要工具。

本文对机械制造工艺及机床夹具设计进行研究，通过分析传统机械制造工艺的优缺点，并探索了一种新型的机床夹具设计方案，以提高机械制造过程中的效率和精度。

关键词：机械制造工艺，机床夹具设计，效率，精度1.引言机械制造工艺是将原材料加工成最终产品的工艺过程。

在机械制造中，机床夹具是一种用于固定和定位工件的设备，它对于提高加工精度和工作效率起着关键作用。

本文将通过研究机械制造工艺及机床夹具设计，探索如何提高机械制造过程的效率和精度。

2.传统机械制造工艺传统机械制造工艺一般分为材料准备、加工、整形三个主要环节。

其中，加工环节是最为重要的环节之一，它包括切削加工、焊接、冲压等工艺，常常需要使用机床夹具来固定和定位工件。

然而，传统机械制造工艺存在效率低下和加工精度较低的问题，需要进行改进和优化。

3.机床夹具设计优化为了解决传统机床夹具设计中的问题，本文提出了一种新型的机床夹具设计方案。

该方案充分考虑工件形状和尺寸等因素，在夹具的结构设计中采用了合理的力学原理和轴向对称结构，从而实现了更好的固定和定位效果。

同时，该夹具设计方案还考虑了便于操作和更换工件的因素，提高了生产效率。

4.实验结果与分析通过对新型机床夹具的实验，我们对比了传统机床夹具和新设计方案的性能差异。

结果表明，新型机床夹具在夹紧力和加工精度方面都明显优于传统夹具。

同时，通过调整夹具结构，可以适应多种工件的夹紧，提高了夹具的灵活性和多功能性。

5.结论本文研究了机械制造工艺及机床夹具设计，并提出了一种新型的机床夹具设计方案。

通过实验证明，新设计方案在固定和定位工件、提高加工精度和生产效率方面具有显著优势。

未来的工作可以进一步优化和改进该夹具设计方案，以适应不同类型的机械制造工艺需求。
