期末考试试卷1
一、填空（每空1分共30分）
1.装配工艺过程由 _、 ______ 、____ 和____ 组成。
2.划分工序的主要依据是______ 是否改变和加工是否______ 。
3.在表面质量中，零件表面的几何特征由_____ 和_______ 组成。
4.对刀装置由_____ 和__ 组成，用来确定和目对位置。
5.零件在_、_______ 、_____ 等工艺过程中使用的基准统称工艺基准。
6.工时定额由___ 时间、_____ 时间、______ 时间、____ 和 ____ 时间，以及时间组成
7.零件磨损一般分为磨损、磨损、—损三个阶段。
8.铣刀旋转方向与工件进给方向相同，称_______________ 方式。
9.主要支承用来限制工件的______ 。辅助支承用来提高工件的______ 和______ ，
不起______ 作用。
10.车加工细长轴时，常用 _____ 和_______ 来增强刚性，提高加工精度。
二、解释下列术语（每题3分共15分）
1.加工精度:
2.机械加工工艺系统3过定位4加工硬化:5.定位基准：
三、问答题（每题7分共42分）
1.简述编制工艺规程的原则是什么？
2.指出下图所示零件若要满足图示加工要求，工件需限制那几个自由度？
3.写出小批生产如图所示螺栓零件的机械加工工艺过程（包括工序、安装、工步）工件的毛坯为圆棒料。
4.设计基准与工艺基准的区别是什么？
5.简述零件结构的工艺性应包括哪些内容？
6.不完全定位和欠定位的区别是什么？它们在加工是是否都允许？
四、计算题（13分）
下图（a）为轴套零件图，图（b）为两种定位方案的工序简图。钻孔时为保证尺寸10-0.1，试
精彩文档
计算两种定位方案的工序尺寸A i及A
参考答案及评分标准1
一、填空
1.站工序工步操作
2.工作地点连续
3.表面粗糙度波度
4.对刀块塞尺夹具刀具
5. 加工测量装配
6.基本辅助服务休息自然需要准备结束
7. ^期正常急剧8 ?顺铣9.自由度装夹刚度稳定性定位
10.中心架跟刀架
二、解释下列术语的含义
1 ?加工精度：指加工后的零件在形状、尺寸、表面相互位置等方面与理想零件的符合程度。
2.机械加工工艺系统：是制造企业中处于最底层的一个个加工单元，由机床、刀具、夹具和工件四要素组成。
3.过定位:工件的某个自由度被重复限制的现象称过定位。
4?加工硬化：已加工表面经过严重塑性变形而使表面硬度增大，这种现象称为加工硬化。
5.定位基准：用以确定工件在机床上或夹具中正确位置所依据的基准。
三、问答题
1.技术上的先进性，技术上的可行性，经济上的合理性，劳动条件的良好性.
2.左图限制4个自由度即：X、y X、y 右图限制5个自由度即：X、屮x、y、z
.工序安装工步
1车削三爪夹盘(1)车端面A (2)车外圆E (3)车螺纹外径D (4)车
端面B (5)倒角F (6)车螺纹 (7)切断
2车削三爪夹盘(1)车端面C (2)倒棱G
3铣削分度头(1)铣六方(2)去毛刺
4.设计基准是设计图样上用来确定零件各表面位置的基准。而工艺基准是在加工和装配过程中所
米用的基准。
5.(1)零件应由一些简单或有规律的表面组成。(2)零件表面的有关尺寸应标准化和规格化。(3)零件有关表面形状应与刀具形状相适应。(4)尽量减少加工面积。(5)零件的结构应保证加工时刀具的引进和引退。(6)零件的结构应尽量减少装夹次数以及换刀次数。 (7)不需加工的表面不要设计成加工表面，要求不高的表面不要设计成高精度和粗糙度值小的表面。 (8) 应能定位准确，夹紧可靠，便于加工便于测量。
6.工件的六个自由度没有被完全限制的现象是不完全定位。而欠定位是应该限制的自由度却没有
被限制。加工中有些零件的六个自由度不需要完全被限制，如磨削平面等，它仅需要限制三个自由度，因而不完全定位是允许的，而欠定位是不允许的。
四、计算题
.,-0.05 0
A1=14 _o.1o mm A2=6 -0.05 mm
期末考试试卷2
一、填空（每空1分共30分）
1.铣刀___ 方向与工件_____ 方向相同称_____ 铣削方式。
2.切削层面积仅与 ____ 和 ____ 有关，_____ 增加，切削厚度增加。_____
增加，切削层宽度增加。
3.工艺路线是指从毛坯制造开始经_____ 、______ 、______ 生产出产品、
零件所经过的工艺路线。
4.工序分散是指，零件工艺过程中工序 _，工艺路线_，工步内容_。
5.短圆柱销可限制 _个自由度。长圆柱销可限制—个自由度。菱形销
可限制_个自由度。圆锥销一般只能限止 _个自由度。窄V形块限止个自由度。长V形块限止个自由度。
6.尺寸链中 ___________________ 尺寸称圭寸闭环。
7.车加工细长轴时，常用和_______ 来增强刚性，提高加工精度。
8.设计基准是指在____ 上用以确定其他 _、_、_的基准。
9.零件磨损一般分为 ______ 磨损、______ 磨损、_____ 磨损三个阶段。
10.机械加工工艺系统由机床、____________ 、工件和刀具四要素组成。
二、解释下列术语（每题3分共15分）
1.积屑瘤2过定位:3 ?逆铣法:4.封闭环:5.试切法
三、问答题（每题7分共42分）
1.什么是工序基准？什么是定位基准？
2.图示轴类零件加工的几种装夹情况，试分析各限制了哪些自由度？
3.机械加工一般可分为哪几个加工阶段？简述划分加工阶段的目的是什么？
4.夹紧装置由哪几部分组成？对夹紧装置有哪些要求？
5.什么是基准重合和基准统一？它们各自有和优点？
6.制定装配工艺的原则有哪些？
四、计算题（13分）
如图所示零件除25H7孔以外，其余表面均以加工完毕，试求以A面定位加工25H7孔的工序尺寸及其上、下偏差。
参考答案及评分标准2
一、填空
1.旋转进给顺铣
2.a_p ff a丄
3.机械加工热处理表面处理
4.多长少
5. 2_4 2 3 2 4
6.最后间接保证
7.中心架跟刀架
8.零件图上点线面
9.初期正常急剧10.夹具
二、解释下列术语的含义
1.积屑瘤：以中速或较低的切削速度切削塑性金属时常在刀具前面粘结一些工件材料，形成
一个硬度很高的楔块，称为积屑瘤。
2.过定位：工件的某个自由度被重复限制的现象称过定位。
3.逆铣法：铣刀的旋转方向与工件的进给方向相反的铣削方式称逆铣法。
4.圭寸闭环:在尺寸链中最后间接保证的尺寸称圭寸闭环。
5.试切法:这是一种通过试切工件、测量、比较、调整刀具、再试切，直至获得要求的尺寸的方法。
三、问答题
1、在工序图上用来确定本工序所加工表面加工后的尺寸、形状、位置的基准称定位基准。
2、（a）图三爪夹盘限制工件的x、y、y、z、z五个自由度。后顶尖限制屮z两个自由度。（b）图三爪夹盘限制工件的y、y、z、z四个自由度，中心架限制了 y、z两个自由度。
（c）图三爪夹盘限制工件的y、z两个自由度，后顶尖限制了y、z两个自由度。
3.（1）粗加工阶段（2）半精加工阶段（3）精加工阶段（4）光整加工阶段（5）超精密加工阶
段。目的：（1）保证加工质量（2）合理使用劳动力和设备（3）便于安排热处理工序（4）及早发现毛坯缺陷，以免造成不必要的浪费。（5）保护零件精加工后的表面。
4.由动力装置和夹紧部分组成。对其要求有：（1）夹紧力大小适当。（2）工艺性好。（3）使用
性好。
5.设计基准与工序定位基准重合称基准重合。它可避免因基准不重合而引起的定位误差。
在零件加工过程中或有关的某几道工序中尽可能采用一个（或一组）定位基准，称基准统一。它的优点是（1）便于保证各表面间的位置精度。（2）可减少装夹次数，便于工序集中，简化工艺，提高生产率。（3）可以减少夹具数量和简化夹具设计。
6.（1）保证产品质量，力求提高质量，以延长产品的使用寿命。（2）合理安排装配顺序和工
序，尽量减少钳工手工劳动量，缩短装配周期，提高装配效率。（3）尽量减少装配占地面积，提高单位面积的生产率。（4）尽量减少装配工作所占的成本。
洛阳理工学院 课程设计说明书 课程名称机械制造装备设计 设计课程铣床专用夹具设计 专业机械设计制造及其自动化 姓名邱令恩 年月日
课程设计任务书 机械工程系机械设计制造及其自动化专业学生姓名邱令恩班级 B150231 学号 B15023120 课程名称：机械制造装备设计 设计题目：铣床专用夹具设计 设计内容： 1、铣床夹具装配图1张 2、铣床夹具零件图1张 3、课程设计说明书1份 设计要求： 1、在立式铣床上加工18H12的通槽。 2、夹具设计要求合理，有利提高加工精度，保证 加工质量降低加工成本，提高劳动生产率和降 低工人的劳动强度，便于批量生产。 设计（论文）开始日期年月日指导老师张洪涛 设计（论文）完成日期年月日 年月日
课程设计评语 机械工程系机械设计制造及其自动化专业学生姓名邱令恩班级 B150231 学号 B15023120 课程名称：机械制造装备设计 设计题目：铣床专用夹具设计 课程设计片篇幅： 图纸共 2 张 说明书共 22 页 指导老师评语： 年月日指导老师
前言 机械制造装备设计课程设计是机械设计中的一个重要的实践性教学环节，也是机械设计与制造专业学生应该学习的一门主要专业课。其目的在于：（1〕学习和掌握一般机械设计的基本方法和步骤。培养独立设计能力，为以后续的专业课程及毕业设计打好基础，做好准备。 〔2〕为了开阔视野，掌握执照技术最新发展，开阔专业视野，培养复合型人才，处进先进制造技术在我国的研究和应用，“先进制照技术”以作为许多学校的必修课程。为了提高学生综合运用机械设计基础及其他先修课程的理论知识和生产实际知识去分析和解决工程实际问题的能力，通过课程设计训练可以巩固、加深有关机械课设方面的理论知识。 〔3〕使学生具有运用标准、规范手册、图册和查询有关设计资料的能力。课程设计应该注意的问题： 1：注意与工艺规程设计的衔接，夹具设计应和工序设计统一。 2：所需设计的夹具绝大多数用于零件加工的某一特定工序，在工艺设计的具体内容应与工序设计程序一致，不能相互冲突。 3：设计时要有整体观念。 4：夹具设计有自身的特点：定位，夹紧等各种装置在设计前期是分开考虑的，设计后期通过夹具体的设计将各种元件联系为一个整体。在这个 过程中容易出现工件无法装卸，工件定位出现过定位或欠定位等问题， 因此设计时要考虑周全，整体观念强就会少出现差错，从而提高设计 质量与效率。 零件在工艺规程之后，就要按工艺规程顺序进行加工。在加工中除了需要机床、刀具、量具之外，成批生产时还要用机床夹具。它们是机床和工件之间的连接装置，使工件相对于机床获得正确的位置。机床夹具的好坏将直接影响工件加工表面的位置精度。通常把确定工件在机床上或夹具中占有正确位置的过程，称为定位。当工件定位后，为了避免在加工中受到切削力、重力等的作用而使工件的既有位置遭到破坏，还应该用一定的机构或装置将工件加以固定。使工件在加工过程中保持定位位置不变的操作，称为夹紧。将工件定位、夹紧的过程称为装夹。
目录 一、生产纲领 (3) 二、确定毛坯 (3) （一）、毛坯种类和材料尺寸 (3) （二）、技术要求 (3) （三）、绘制毛坯简图 (3) 三、制定机械加工工艺路线 (4) （一）、选择定位基准 (4) （二）、选择各表面加工方法，确定加工路线 (5) 四、选择刀具 (7) 五、选择机床 (8) 六、确定各加工工序的加工余量，计算工序尺寸和公差 (8) 七、确定切削用量和基本时间 (14) (一)、工序05一端外圆的切削用量的确定 (14) （二）、工序10切削用量及基本时间的确定 (15) （三）、工序15切削用量及基本时间的确定 (17) （四）、工序25切削用量及基本时间的确定 (19) （五）、工序40切削用量及基本时间的确定 (21) （六）、工序45切削用量及基本时间的确定 (24) 八、夹具的设计 (26) （一）、问题的提出 (27) （二）、夹具设计 (27)
1、定位基准选择及定位方案 (27) 2、切削力、夹紧力综合平衡计算 (27) 结论 (29) 参考文献 (30) 致谢 (31)
WDS-100试验机夹具体工艺规程 一、生产纲领为大批量生产，年产30000件 二、确定毛坯 （一）、毛坯种类和材料尺寸： WDS-100试验机夹具体零件的材料为42CrMo是一种性能良好的钢材，其钢坯为锻坯（模锻）。毛坯尺寸为Φ162×78㎜，每块可生产一件产品。 （二）、技术要求： 1、调质处理270~290HB。 2、M39×3-7H螺纹与件2008旋合。 3、化学镀 4、未注倒角C0.5 ①第一条技术要求是希望用合金调质钢42CrMo制成的零件有较高的强度和良好的塑性及韧性。通常的处理方法为淬火和高温回火，可较好的满足性能要求。 ②第二条技术要求主要是保证零件的传动灵活而无轴向窜动。 ③第三条技术要求化学镀主要是为了提高零件表面的硬度，改善其表面耐磨性、耐腐蚀、抗高温氧化的力学性能和化学性能。 ④第四条技术要求是为了改善零件应力的集中分布和强度性能，同时美化外观，也起到劳动保护的作用。 （三）、绘制毛坯简图
大批生产的汽车变速器左侧盖加工工艺及指定工序夹具设计 摘要：本设计要求“以质量求发展，以效益求生存”，在保证零件加工质量的 前提下，提高了生产率，降低了生产成本，是国内外现代机械加工工艺的主要发展方面方向之一。通过对该变速器左侧盖零件图的分析及结构形式的了解，从而对变速器进行工艺分析、工艺说明及加工过程的技术要求和精度分析。然后再对变速器左侧盖结合面加工进行夹具设计与精度和误差分析，该工艺与夹具设计结果能应用于生产要求。 Abstract This Paper requires that" with quality beg development, with benefits seek to live on to store ", under the prerequisite of guaranteeing the quality of element processing , have raised productivity and reduced production cost, is one of mainly direction of domestic and international modern machining technology developing. Through knowing and analysis the the left side transmission cover part drawing for transmission, so as to analysis the process, make process explanation and analysis the technical requirement and the precision of the left side transmission cover. Then, carry out the design of clamping apparatus and analysis the precision and error for the processing of the contact plane of left side transmission cover, this technology and the design result of clamping apparatus can apply in production requirement. 关键词：变速器左侧盖加工工艺定位夹具设计
附件3 新乡职业技术学院 毕业设计(论文)开题报告书 题目名称：连杆的机械加工工艺及夹具设计 学生姓名： 学号：1002010125 系部：机械制造系 专业年级： 2010级机械设计与制造1班 指导教师： 填写时间：2013年11月28日
新乡职业技术学院毕业设计（论文）开题报告 一、选题的根据：1）本选题的理论、实际意义 2）综述国内有关本选题的研究动态和自己的见解 （一）、毕业设计是一个总结性的教学环节，是全面系统地融会所学理论知识和专业见解，培养综合分析和处理问题的能力以及设计创新精神。本课题结合自身将来所要 设计、毛坯的选择、零件各表面加工方法及加工路线、零件加工路线的选择、设备、 设计要求在指导老师的指导下，独立系统的完成一项机械设计，解决与之有关的所 综合性强的显著特点。因此毕业设计对于培养我初步的科学研究能力，提高其综合运用所学知识分析问题、解决问题能力有着重要意义。 （二）、随着科学技术的发展，人类文明已经达到了空前的发展，机械化取代手工生产已经成为全球公认的趋势，社会的各行各业都离不开各种各样的机械设备，而所有的这些设备都是由机械制造工业提供的，在机械制造学科领域的知识体系中，以目前形势，是要从零部件的自主知识产权逐步向整体设计自主知识产权过渡。这应该是较齐全、具有较大规模的制造体系。基础工业部门80%以上的生产能力是由国内设备提供的；农业装备几乎全部由国内提供；部分重要产品的产量已跃居世界前列。但外国发达国家比较先进。投资大、自主知识产权的比重小、无核心技术是急需改变的局面。因此，提高连杆锻造成型精度及强度，节约设备投入，提高材料利用率，提高生产效率、增大自主创新是主要的发展方向。
期末考试试卷1 一、填空（每空1分共30分） 1.装配工艺过程由 _、 ______ 、____ 和____ 组成。 2.划分工序的主要依据是______ 是否改变和加工是否______ 。 3.在表面质量中，零件表面的几何特征由_____ 和_______ 组成。 4.对刀装置由_____ 和__ 组成，用来确定和目对位置。 5.零件在_、_______ 、_____ 等工艺过程中使用的基准统称工艺基准。 6.工时定额由___ 时间、_____ 时间、______ 时间、____ 和 ____ 时间，以及时间组成 7.零件磨损一般分为磨损、磨损、—损三个阶段。 8.铣刀旋转方向与工件进给方向相同，称_______________ 方式。 9.主要支承用来限制工件的______ 。辅助支承用来提高工件的______ 和______ ， 不起______ 作用。 10.车加工细长轴时，常用 _____ 和_______ 来增强刚性，提高加工精度。 二、解释下列术语（每题3分共15分） 1.加工精度: 2.机械加工工艺系统3过定位4加工硬化:5.定位基准： 三、问答题（每题7分共42分） 1.简述编制工艺规程的原则是什么？ 2.指出下图所示零件若要满足图示加工要求，工件需限制那几个自由度？ 3.写出小批生产如图所示螺栓零件的机械加工工艺过程（包括工序、安装、工步）工件的毛坯为圆棒料。 4.设计基准与工艺基准的区别是什么？ 5.简述零件结构的工艺性应包括哪些内容？ 6.不完全定位和欠定位的区别是什么？它们在加工是是否都允许？ 四、计算题（13分） 下图（a）为轴套零件图，图（b）为两种定位方案的工序简图。钻孔时为保证尺寸10-0.1，试
题目：专用镗床夹具设计 班级： 姓名： 专业：机械设计 指导教师： 答辩日期：
专用镗床夹具设计 摘要 机床夹具是机械加工工艺系统的重要组成部分，是机械制造中的一项重要工艺装备。机床夹具在机械加工中起着重要的作用，它直接影响机械加工的质量、生产率和生产成本以及工人的劳动强度等。因此机床夹具设计是机械加工工艺准备中的一项重要工作。 在专用夹具的设计中，根据设计任务主要就连杆、泵体的装用镗床夹具进行了设计，完成了对夹具用的定位件、导向件对刀件、导引件等夹具中用到的零件的设计，并用Soidworks进行了三维建模。夹具的设计，根据所设计出的工件外形及加工要求，设计出合适的夹具。考虑到泵体的外形较大，故应在选用夹具的定位件时使用支承板，而连杆的工件尺寸较小，但加工精度要高。 本文设计的夹具，基本上可以满足工程需要，本文使用的设计方法，也可为同类夹具的设计提供参考。 关键词：镗床夹具；Solid Works；专用夹具；泵体；连杆
Design of Special Boring Fixture Abstract Tool fixture machining process is an important component of the system is an important mechanical manufacturing technology and equipment. Tool fixture in machining plays an important role, which directly affect machining quality, productivity and production costs and labor intensity and so on. Therefore, the design of jigs and fixtures machining process is an important work in preparation. Dedicated fixture design, based mainly on the connecting rod design task, the pump's installation jig boring machine has been designed with complete fixture with the positioning of parts, pieces of guidance documents on the knife, guidance documents and other parts used in fixtures design, and conducted a three-dimensional modeling with Soidworks. Fixture design, based on the design of the workpiece shape and processing requirements, design a suitable fixture. Taking into account the shape of a larger pump, it should be in the selection of the positioning fixture used parts bearing plates, and connecting rod workpiece size smaller, but higher precision. This fixture was designed to basically meet the engineering needs of the design used in this method can also be designed for similar reference fixture. Key Words：boring fixture；Solid Works；special fixtures；pμmp；link
毕业设计论文 论文题目：潍坊LW-7连杆零件加工工艺规程及专用夹具设计 系部 专业 班级 学生姓名 学号 指导教师 20**年5月08日
毕业设计选题、审题表 系选 题 教 师姓名 专业专业技术 职务 高级中级 申报课题名称潍坊LW-7连杆零件加工工艺规程及专用夹具设计 课题类别设计论文其它 课题来源 生产实践科研实验室建设自拟√√ 课题简介 通过本毕业设计使学生熟悉连杆零件的机械加工工艺及夹具的设计，重点是工序的划分和定位基准的选择以及夹具的夹紧力计算和误差分析。培养学生查阅科技方面资料、使用各种标准手册以及自学和独立工作的能力，掌握制定机械加工工艺规程以及在实际设计中使用的手册、图册等工具书的方法，提高综合应用所学的专业理论知识分析和解决实际工艺问题的能力，并锻炼学生理论联系实际，综合运用知识的能力。 设计要求（包括应具备的条件） 说明书内容包括：零件工艺分析以及确定各表面加工方案；确定定位基准以及拟订工艺路线；计算切削用量、加工余量以及工时定额；专用夹具设计中定位基准选择、切削力及夹紧力的计算以及误差分析。 技术要求：连杆毛坯制造方法为铸造生产，加工工序严格按照工艺规程进行加工，满足各加工表面的精度要求，并满足其使用要求。 课题预计工作量大小大适中小课题预计 难易程度 难一般易是否是新 拟课题 是否√√√ 所在专业审定意见： 负责人（签名）：年月日
毕业设计（论文）任务书 1．本毕业设计（论文）课题来源及应达到的目的： 在这次设计中主要设计了连杆的工艺规程、每道工序的工装选择、粗铣连杆两端面和钻扩铰小头孔夹具,通过设计既让我们复习了所学知识，又让我们对工艺规程有了更深入的了解，更重要的事培养了我们查阅资料、综合分析、比较优化、逻辑思维团结协作等能力。 2．本毕业设计（论文）课题任务的内容和要求（包括原始数据、技术要求、工作要求等）： 一、原始数据： 1.该零件图样一张； 2.生产纲领为10000件/年； 二、设计任务： 1.零件工艺分析以及确定各表面加工方案； 2.确定定位基准以及拟订工艺路线； 3.计算切削用量、加工余量以及工时定额； 4.专用夹具设计中定位基准选择、切削力及夹紧力的计算以及误差分析 三．工作要求： 1.毕业设计说明书一份（不少于25页） 2.零件——毛坯合图 3.夹具装配图 4.夹具体零件图 所在专业审查意见： 负责人： 年月日系部意见： 系领导： 年月日

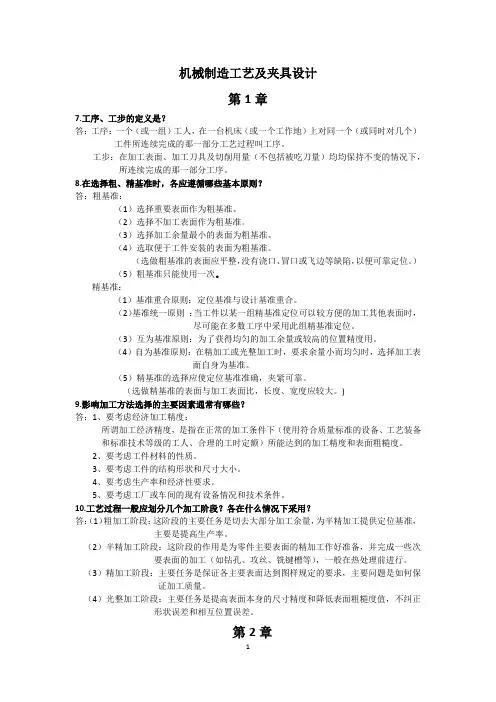

机械制造工艺与夹具设计总复习题答案（204道） 一、填空题（根据所学知识在题干后的空格中填上适当的内容，不填、错填均无分。每空1分，共20分） 1、机床夹具的基本组成是_定位元件_、_夹紧装置和_基础件。 2、夹紧机构的组成_力源_、__中间传力_ 、_夹紧元件__。 3、常用基本夹紧机构_斜楔、_螺旋_、_偏心、铰链_四类。 4、回转分度装置由固定、转动、分度对、抬起、润滑五部分组成。 5、机床夹具的主要功能是定位、和__夹紧。 6、钻套的类型有固定、可换、快换、特殊四类。 7．切削加工中工件上的三个变化的表面分别是已加工表面、待加工表面和过渡表面。 8．目前金属切削加工中，最常用的两种刀具材料是：高速钢和硬质合金。9．从机械加工工艺规程的工序卡上可以反映出工件的定位、夹紧及加工表面。10．基准一般分为设计基准和工艺基准两大类 11．对于所有表面都需要加工的工件，应选择加工余量最小的表面作为粗基准。12．工件装夹的三种主要方法是直接找正装夹、划线找正装夹和夹具装夹。13．工件以五个点定位时，不管怎样布局，都不会形成完全定位。 14．切削层三参数指的是切削厚度、切削宽度和切削面积。 15．高速钢按用途可以分为通用型高速钢和高性能型高速钢两种。。 16．粗加工一般选用以冷却性为主的切削液，精加工一般选用以润滑性为主的切削液。17．外圆表面加工中应用最为广泛的一条加工路线: 粗车—半精车—精车 , 孔的加工中应用最为广泛的一条加工路线: 钻—扩—铰—手铰。 18．机械加工工艺过程由若干个工序组成，机械加工中的每一个工序又可依次细分为安装、工位、工步、走刀。 19.机械加工时，工件、机床、夹具、刀具构成了一个完整的系统，称之为工艺系统。 20．为了改善切削性能而进行的热处理，应安排在切削加工之前，为了消除内应力而进行的热处理最好安排在粗加工之后。 21．零件的加工质量包括机械加工精度和加工表面质量，而零件的机械加工精度又包含3方面的内容:尺寸精度、形状精度和位置精度。
ABSTRACT The design is based on the body parts of the processing order of the processes and some special fixture design. Body parts of the main plane of the surface and pore system. In general, the plane guarantee processing precision than that of holes machining precision easy. Therefore, this design follows the surface after the first hole principle. Plane with holes and the processing clearly divided into roughing and finishing stages of holes to ensure machining accuracy. Datum selection box input shaft and the output shaft of the supporting hole as a rough benchmark, with top with two holes as a precision technology reference. Main processes arrangements to support holes for positioning and processing the top plane, and then the top plane and the supporting hole location hole processing technology. In addition to the follow-up processes individual processes are made of the top plane and technological hole location hole and plane processing. Supported hole processing using the method of coordinate boring. The whole process of processing machine combinations were selected. Selection of special fixture fixture, clamping means more choice of pneumatic clamping, clamping reliable, institutions can not be locked, so the production efficiency is high, suitable for large batch, line processing, can meet the design requirements. Key words: Angle gear seat parts; fixture;
典型机床夹具及其设计要点 1.车床夹具 车床夹具大部分是安装在机床的主轴上，用于加工回转成形面。 (1)车床夹具的结构类型及特点 1)角铁式车床夹具主要用在工件形状复杂，被加工表面的轴线与定位基面呈平行关系或构成一定角度。 图2-33为开合螺母车削工序图。图2-34是加工上述工件的车床夹具。 图2-33 开合螺母车削工序图 图2-34 角铁式车床夹具 2)心轴类车床夹具适合于工件以孔为定位基准的车削或磨削等工序中。 3)花盘式车床夹具对形状复杂的工件，在加工一个或几个与基准平面垂直的孔时，就可采用此类夹具。图2-35为齿轮泵壳体的加工工序图。图2-36为车齿轮泵壳体两孔的花盘式车床夹具。
图2-35 齿轮泵壳体工序图 图2-36 车齿轮泵壳体两孔的花盘式车床夹具 (2)车床夹具的设计要点 1)定位装置的设计加工回转表面时，要求工件加工面的轴线与车床主轴的旋转轴线重合，夹具上定位装置的结构和布置必须保证这一点。 2)夹紧装置的设计夹紧力必须足够，自锁性要好。 3)车床夹具与车床主轴的联接要求夹具的回转轴线与车床主轴轴线有尽可能高的同轴度。夹具与车床主轴的联接方式有：采用锥柄联接；采用过度盘联接。 4)夹具总体结构设计夹具的外形尺寸应尽量小，重心与回转轴线重合，以减小离心力和回转力矩的影响。悬伸长度L域外轮廓直径D之比为： D≤150mm的夹具，L/D≤1.25; D=150~300mm的夹具，L/D≤0.9; D≥300mm的夹具，L/D≤0.6。
（２）弹性斜定心夹紧机构利用定位、夹紧元件的均匀弹性变形来实现定心夹紧的．这种机构定心精度高，但变形量小，夹紧行程小，只适用于精加工中．根据弹性元件不同，有膜片夹具、碟形弹簧夹具、液压塑料薄壁套筒夹具等类型。
扁叉制造工艺与夹具设 计 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
xxxxxx 大学 毕业论文（设计） 论文题目扁叉制造工艺与夹具设计 姓名 ___xxxxx ______ 学号 ___xxxxxx __ 院系 __xxxxxxx______ 专业 xxxxxx 指导教师 xxxx 职称 xxxxx 中国·合肥 二零一五年五月 毕业论文成绩评定表 1．评语：毕业论文（设计）答辩委员会于年月日审查了该生毕业论文（设计），并参考指导教师和评阅人的意见，认为： 2．成绩为： 3．其他建议： 毕业论文（设计）答辩领导小组组长（签字） 年月日 目录 1引言 (4) 课程意义 (4) 主要工作 (4) 2零件分析 (6) 零件的作用 (6) 零件的结构要求 (6) 零件的工艺分析 (6) 3确定毛坯的尺寸公差及加工余量 (7)
确定毛培 (7) 确定毛坯件的尺寸公差、机械加工余量 (9) 绘制扁叉毛坯简图 (11) 4工艺规程设计 (11) 定位基准的选择 (11) 拟订工艺路线 (12) 5切削用量的计算和基本时间的确定 (13) 工序1切削用量和工时的确定 (13) 工序2切削用量和工时的确定 (14) 工序3切削用量和工时的确定 (16) 工序4切削用量和工时的确定 (17) 6专用夹具设计 (18) 铣凸台铣床夹具 (18) 铣圆柱四侧面夹具 (21) 钻φ10孔夹具 (25) 结论 (27) 致谢 (27) 参考文献 (28) 附件
扁叉制造工艺与夹具设计 作者：xxxx 指导老师：xxxx （xxxx大学工学院 11级机械设计制造及其自动化合肥230036） 下载须知： 摘要：在这样一个快速发展的社会中，人们对生产加工的效率问题愈加重视，对零部件的加工精度，要求也愈来愈高，但保持加工效率高的同时，也需要保证加工的精度，因而在加工过程之中，对相关夹具的要求也愈来愈高。在生产的过程里，夹具体有这些作用：保证稳定可靠的完成各项加工精度要求；缩短加工所需的工时，提高劳动的生产效率；降低所需要的生产成本；减轻操作所需的劳动强度；可尽量以较低的技术等级进行加工；扩大机床的工艺范围等。所以在设计夹具过程中，我们应该尽可能的优化夹具体结构，并且对于夹具的定位和夹紧要进行严格的要求，不能出现过定位和欠定位等情况，夹紧时加紧力的大小也应该进行严格要求。因此根据这些要求，来设计调速杠杆的夹具时要定位合理，加紧力合理且结构尽可能优化。 关键词：定位夹紧时间结构 1 引言 课题意义 机械制造业就是制造有一定形状位置和尺寸的零件产品。机械制造业所生产的产品不仅可以供人们使用，而且可以为其他产业提供所需的零件装备。制造业的发展同时也是国民经济发展水平的一个体现，是一个国家或地区的重要经济支柱。而在制造业中所必须的工具就是弓箭的夹具，夹具是现代工件加工过程中必不可少的一部分，随着制造业的发展夹具的作用也越来越重要，应用也越来越广泛。也正应为夹具的重要性，使得生产上对零件夹具的定位、夹紧及整体结构越来越重视。 主要工作 本篇论文的主要工作涉及到结构设计的问题，其主要是根据零件图对扁叉的加工工艺过程进行严格规划，制定工艺过程卡和相应的工序卡片。然后根据零件的形状和大小，对其进行分析选择合理的定位方案，不能存在欠定位和过定位定位方案确定以后选择合理的夹紧方案，然后再根据设计方案画出夹具体进行三维建模。 图1扁叉零件图 图2零件的三维构造草图

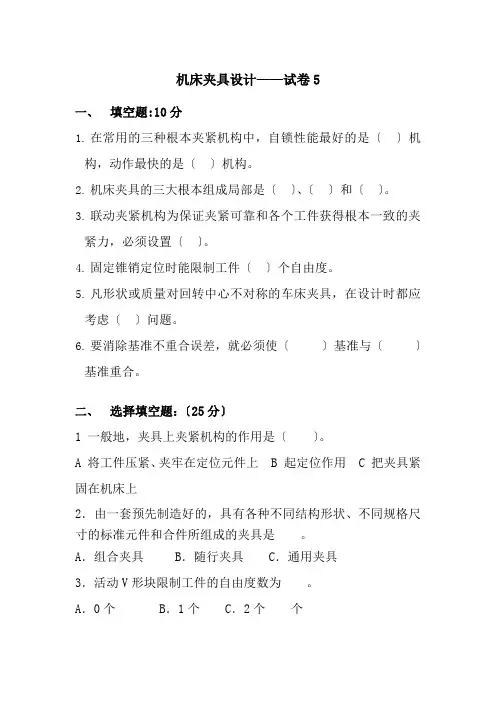

机械制造工艺与夹具 一、填空 1．工件为满足使用要求就必须具有一定的精度。各种零件精度分为___________、______________和______________三类。 2．在加工工艺过程中所采用的基准称为工艺基准。工艺基准又可进一步分为：________________、_______________、测量基准和装配基准。 3．尺寸链就是在零件加工或机器装配过程中，由互相联系且按一定顺序排列的一个封闭尺寸组。机械加工工艺过程中形成的尺寸链叫__________________；机械装配工艺过程中形成的尺寸链叫___________________。 4．定位误差产生的原因是____________________________________不重合，工件制造误差和____________________________________等。 5．铣床夹具除了具有定位元件、夹紧机构和夹具体外，和其他机床夹具不同的是还具有______________和______________。 6．连杆加工工艺过程大部分工序都采用统一的定位基准：_________________、__________________及_____________________。 7．成形磨削是目前模具制造中采用的最普遍的一种磨削成形零件加工方法。主要有________________磨削法和______________磨削法。 8．装配精度是指产品装配后实际达到的精度。主要内容包括零部件之间的________________________、_______________、________________________和_____________________________等。 9．加工后零件的实际几何参数对理想几何参数的偏离程度叫________________。满足零件使用性能，在零件图样标注的尺寸、形状和相互位置允许误差范围称为_____________。 10．采用了近似的成形运动或近似的刀刃轮廓进行加工而产生的误差被称为____ 二、解释下列术语 1．表面质量
【课后作业】2 、填空题 (1) 由刚体运动的规律可知，在空间一个自由刚体有且仅有六个自由度。 (2) 工件在夹具中定位时，若几个定位支承点重复限制同一个或几个自由度， 称为过定位。 (3) 要确定零件上点、线、面的位置，必须以一些指定的点、线、面作为依据, 这些作为依据的点、线、面称为基准。 (4) 工艺基准是指在制造零件和装配机器的过程中所使用的基准。工艺基准又 分为工序基准、定位基准、测量基准和装配基准。 (5) 在最初的每一道工序中，只能用毛坯上未经加工的表面作为定位基准，这 种定位基准称为粗基准。经过加工的表面所组成的定位基准称为精基准。 根据定位误差分析计算的结果，便可看出影响定位误差的因素，从而找到 减小定位误差 和提高夹具工作精度的途径。 (9)实际生产中，常用几个定位元件组合起来同时定位工件的几个定位面，以 达到定位要求，这就是组合面定位。 (10)定位基准的选择应尽可能遵循基准重合原则，并尽量选用精基准定位。 、选择题 (1) 在机械制造中，工件的 6个自由度全部被限制而在夹具中占有完全确定的 唯一位置，称为【A 】定位。 A.完全 B.不完全 C.过定位 D.欠定位 (6) 工件以圆孔定位时，心轴用来定位回转体零件。 (7) 工件以外圆柱面定位有支承定位和定心定位两种。 (8)
(2)加工时确定零件在机床或夹具中位置所依据的那些点、线、面称为【B】基准，即确定被加工表面位置的基准。 A.工序 B.定位 C.测量 D.装配 (3)在机械加工中，支承板与支承钉的结构已经标准化，其对工件定位基面的 形状通常是【A】。 A.平面 B.外圆柱面 C.内孔 D.锥面 (4)常见典型定位方式很多，当采用宽V形块或两个窄V形块对工件外圆柱面 定位时，限制自由度的数目为【D】个。 A.1 B.2 C.3 D.4 (5)工件在夹具中定位时，由于定位误差由基准不重合误差也B和基准位移纠组 成。因此，有以下【ABCD】种情况。 A.当人B =0卫丫工0时，产生定位误差的原因是基准位移，故 B.当 A B H 0严丫 = 0时，产生定位误差的原因是基准不重合, C.当也B 工0,也丫=0时，如果工序基准不在定位基准面上，则 D.当人B 工0严丫 = 0时，如果工序基准在定位基面上，则 A D = A 丫 -也B 三、简答题 1?简述六点定位原理、完全定位、不完全定位、欠定位及过定位的基本概念，并 举例说明。 答：(1)六点定位原理：在夹具中采用合理的六个定位支承点，与工件的定位 基准相接触，来限制工件的六个自由度，称为六点定位原理。 (2)完全定位：工件的六个自由度全部被限制而在夹具中占有完全确定的位置。 举例：在长方体上加工不通孔，属于完全定位。
2010届毕业设计说明书 题目：支架的机械加工工艺规程编制和专用夹具设计 学院：河南工业职业技术学院 专业：机械设计制造 姓名：万智慧 班级：机制1002班 学号：010******* 指导老师：张晓研 起止日期：2009年12月至2010年4月
随着机械制造业的不断发展，社会对生产率的要求也越来越高，因此，大批量生产成为时代的需求，而组合机床就可以满足这一需求，我们有必要来研究他。另外，支架是主要起支撑作用的构架，承受较大的力，也有定位作用，使零件之间保持正确的位置。因此支架加工质量直接影响零件加工的精度性能，我们有必要对其进行研究。 机械制造毕业设计涉及的内容比较多，它是基础课、技术基础课以及专业课的综合，是学完机械制造技术基础（含机床夹具设计）和全部专业课，并进行了实训的基础上进行的，是我们对所有课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们三年大学生活中占有重要的地位。 本次毕业设计使我们能综合运用机械制造的基本理论，并结合生产实践中学到的技能知识，独立地分析和解决工艺问题，初步具备设计一个中等复杂程度零件（支架）的工艺规程的能力和运用夹具设计的基本原理和方法，拟定夹具设计方案，完成夹具结构设计的能力，也是熟悉和运用有关手册、图表等技术资料及编写技术文件等基本技能的一次实践机会。
一、对零件进行工艺分析并画零件图 1.1支架的作用及结构特点2222222222222222222222222224 1.2支架的工艺分析2222222222222222222222222222222224 1.3支架的零件图222222222222222222222222222222222225 二、选择毛坯的制造方法并绘制毛坯简图 2.1 选择毛坯的制造方式22222222222222222222222222222225 2.2 确定毛坯的形状、大小222222222222222222222222222226 三、制订零件的机械加工工艺路线 3.1 确定零件各孔、平面加工方案222222222222222222222227 3.2 定位基准的选择222222222222222222222222222222222229 3.3 制订工艺路线22222222222222222222222222222222222229 3.4 选择各工序机床及工、夹具、刀具，加工余量及工序间尺寸 与公差的确定222222222222222222222222222222222222210 3.5 切削用量和时间定额的确定222222222222222222222222211 3.6 机械加工工艺过程卡和工序卡2222222222222222222222213 四、机床夹具设计计算和结构设计 4.1确定夹具设计方案，绘制结构原理示意图22222222222215 4.2工件在夹具中加工的精度分析22222222222222222222218 4.3计算夹紧力222222222222222222222222222222222222220 4.4画夹具装配图和零件图22222222222222222222222222221 五、参考文献及毕业设计总结22222222222222222222222222222221
本设计所需图纸请联系QQ380752645 加Q时请说明是一柱香推荐 机械制造技术基础课程设计说明书 设计者：06405100319 指导教师：机设064 2009年12月10日
. 目录 机械制造工艺及夹具课程设计任务书 (3) 序言 (4) 零件的分析 (4) 零件的作用 (5) 零件的工艺分析 (5) 工艺规程设计 (6) 确定毛坯的制造形式 (6) 基准面的选择 (6) 制定工艺路线 (6) 机械加工余量、工序尺寸及毛坯尺寸的确定 (7) 确定切削用量及基本工时 (8) 夹具设计 (9) 问题提出 (9) 夹具设计 (9) 参考文献 (11)
课程设计任务书 2009—2010学年第一学期 机械工程学院（系、部）机械设计制造及自动化专业机设063 班级 课程名称：《机械制造装备设计》 设计题目：金属切削机床夹具设计 起止日期：自2010 年 1 月 3 日至2010 年 1 月9 日共 1 周 内容及任务一、设计任务: 底板座架零件,如图所示,进行夹具设计,生产批量为中等批量生产。 二、要求： 1、加工图中标注为“III”的部位，应保证相关的技术和精度要求； 2、加工机床根据需要自己选择 3、如图形不够清晰，请查阅《机械制造装备设计课程设计》（陈立德编，高等教育出版社， ISBN978-7-04-022625-6） 三、设计工作量
1、设计计算说明书一份, 非标准零件图1-2张，专用夹具装配总图1张，夹具爆炸图1张 （3D图）；图纸工作量应大于一张A0图； 2、设计说明书及图纸必须为计算机输出稿； 3、上交作业应包括电子稿以及打印稿，设计说明书文件格式为word2003版本，平面图纸 文件格式为autocad2007或以下版本文件格式，3D图为step文件格式（图纸要求包括原始零件模型数据）。 *3D图可根据学生个体情况选择。 进度安排（仅供参考）起止日期工作内容 2010.1.3 1、设计准备工作：熟悉设计任务书，明确设计的内容 与要求；2、熟悉设计指导书、有关资料、图纸等 3、结构方案分析； 2010.1.4 机构（夹具）草图设计； 2010.1.5 机构（夹具）分析计算； 2010.1.6 装配图绘制； 2010.1.7 夹具零件图绘制； 2010.1.8 编写设计计算说明书； 2010.1.9-16 答辩 主要参考资料1.《机械制造装备设计》冯辛安等著机械工业出版社 2.《机械制造装备设计课程设计》陈立德编高等教育出版社 3.《机械制造装备设计》陈立德编高等教育出版社 4.《金属切削机床夹具设计手册》浦林详等编机械工业出版社 5.《金属切削机床设计》戴曙著机械工业出版社 指导教师（签字）：2009 年12月02日 系（教研室）主任（签字）：年月日
模块1机床夹具概述 【知识目标】 机床夹具的基本概念； 机床夹具的基本结构及其分类方法； 机床夹具的发展方向。 【技能目标】 掌握生产一线工件在机床夹具中的装夹方法； 能够辨别生产一线常见的机床夹具类型； 初步具备辨识常见机床夹具的能力。 用来固定加工对象，使其处于正确位置，以接受加工或检测的装置，统称为夹具。它广泛地应用于机械制造过程中，如焊接过程中用于拼焊的焊接夹具，零件检验过程中用的检验夹具，装配过程中用的装配夹具，机械加工过程中用的机床夹具等，都属于这一范畴。在金属切削机床上使用的夹具统称为机床夹具。机床夹具就是在机床上用以装夹工件（和引导刀具）的一种装置，其作用是将工件定位，以使工件获得相对于机床和刀具的正确位置，并把工件可靠地夹紧。在现代生产中，机床夹具是一种不可缺少的工艺装备，它直接影响着零件加工的精度、劳动生产率和产品的制造成本等。本模块所讲述的仅限于机床夹具，以后简称为夹具。 【任务描述】 如图1-1所示为生产一线常见的钻床夹具示意图，试分析如何正确去使用该夹具。 图1-1生产一线常见的钻床夹具示意图 1—钻模板；2—压紧螺母；3—压板；4—工件；5—长方形基础板； 6—方形支撑；7—V型块 【任务分析】 图1-1是生产一线常见的钻床夹具示意图，要正确使用该夹具，必须明确该夹具的基本组成、工作原理、工作特性以及装夹方式。要想进一步了解并认识此夹具的设计过程及其在 生产中的作用，就要学习本模块的内容。 【任务引导】 （1）该钻床夹具在生产中有什么作用？ （2）该钻床夹具作为机床夹具的典型代表，其基本组成是什么？
