科力达全站仪使用说明

科力达全站仪说明书科力达全站仪是一种高科技测量工具，它采用先进的测量技术，能够精确地测量各种地形和建筑物的尺寸和位置。

本文将详细介绍科力达全站仪的操作方法和技术规范，帮助读者更好地使用该仪器。

一、仪器介绍科力达全站仪是一种集光学、机械、电子技术于一体的高精度测量仪器，它具有高度自动化、高度精度和高度可靠性等优点。

该仪器由测量主机、三脚架、放置架、测量棒和电池等组成。

测量主机是整个系统的核心部件，它包括显示屏、控制按键、电子计量仪等；三脚架是用来支撑测量主机和放置架的；放置架是用来支撑测量棒的；测量棒是用来传递测量信号的。

二、操作方法1. 基本操作首先，将三脚架设置好，并把测量主机和放置架固定在三脚架上。

然后，按照要测量的地形和建筑物的形状和大小选择合适的测量棒，并将其放置在需要测量的位置。

接着，按照仪器的操作步骤，依次操作测量主机上的控制按键，进行测量。

最后，根据测量结果进行计算和处理。

2. 高级操作除了基本操作外，科力达全站仪还可以进行高级测量和数据处理。

例如，可以利用仪器的三维扫描功能对一些复杂的构造进行建模和分析；可以利用全球卫星定位系统（GPS）和地理信息系统（GIS）等技术对测量结果进行精确的空间位置定位和图形显示。

三、技术规范科力达全站仪的技术规范非常严格，要求测量精度、稳定性和可靠性都要达到一定的标准。

例如，测量精度要能够达到毫米级别；测量稳定性要求在长时间测量过程中保持稳定；可靠性要求在各种复杂的环境和条件下都能够正常工作。

同时，科力达全站仪还有一些技术参数和特点需要注意，例如，测量范围、测量角度、测量时间、数据存储和传输等。

在使用仪器时，应仔细阅读说明书，并按照要求进行操作和维护。

四、结论科力达全站仪是一种优秀的测量工具，它能够满足各种建筑、土地、工程等领域的测量需求。

在使用仪器时，应按照说明书要求进行操作和维护，以保证测量精度和可靠性。

同时，还可以利用科力达全站仪的高级功能和技术参数，进行更加精确和高效的测量和数据处理。

科力达全站仪说明书科力达全站仪说明书一、产品概述科力达全站仪是一种高精度的测量仪器，广泛应用于建筑、土地测量、道路施工和工业测量等领域。

该仪器具有高精度、高速度、高稳定性等特点，能够快速准确地进行测量和数据处理。

二、产品结构科力达全站仪由以下几个部分组成：1. 主机：主要包括显示屏、键盘、内存卡插槽等部分。

2. 望远镜：主要用于观察目标点和进行测量。

3. 三角架：用于支撑主机和望远镜。

4. 测杆：用于确定目标点的位置。

5. 电池：为主机提供电源。

三、使用方法1. 安装三角架：将三角架展开并将其腿伸直，然后将其固定在地面上。

注意要使三角架水平放置以保证测量的准确性。

2. 安装主机和望远镜：将主机安装在三角架上，并通过调节螺旋钮使其水平放置。

然后安装望远镜并将其调整到适当的高度和方向。

3. 连接测杆：将测杆插入目标点，并通过观察望远镜中的交叉线确定其位置。

然后通过调节三角架上的螺旋钮使测杆垂直于地面。

4. 进行测量：通过在主机上输入相应的参数，可以进行各种类型的测量。

在进行测量时，需要保持稳定并避免外界干扰。

5. 数据处理：科力达全站仪可以将测量数据存储在内存卡中，并可以通过计算机软件进行处理和分析。

四、注意事项1. 使用前请仔细阅读本说明书，并按照说明操作。

2. 在使用过程中，请保持设备干燥、清洁和防尘。

3. 在进行测量时，请避免强烈的阳光直射和强风天气。

4. 请勿将设备暴露在高温或低温环境下，以免影响其性能和寿命。

5. 请勿将设备撞击或摔落，以免造成损坏或影响其精度。

6. 请勿对设备进行拆卸或维修，以免影响其性能和安全性。

五、维护保养1. 定期清洁设备并进行润滑，以保证其正常运转。

2. 定期校准设备，并进行必要的维修和更换部件。

3. 在长时间不使用时，请将设备存放在干燥、通风、防尘的环境中，并定期进行充电。

4. 请勿长时间存放电池，以免影响其寿命。

六、故障排除1. 若出现测量误差较大的情况，请检查设备是否水平放置，目标点是否垂直于地面，以及是否受到外界干扰等因素。

全站仪使用简易说明
1、开机；
2、按FNC键换页进入第二页，如图1；
3、按F2 进入坐标菜单，如图2；
4、选择进入设置测站，输入架设仪器位置的已知坐标数据
（X，Y，H），并输入相应的仪器高、目标棱镜高数据，
按F4确定；
5、选择进入设置后视，再选择坐标定后视，输入架设对中
杆位置的已知坐标数据（X，Y），按F4确定，进入界面
如图3；
6、通过仪器望远镜镜头对准对中杆后，按F4 确定；
7、将镜头里十字丝对准棱镜，选择1、测量，测量出来
的结果跟后视点的坐标数据进行比较核对，若误差在允许
范围内，即可开始坐标测量了；
8、放样测量，返回到图1界面，按F3进入放样测量程序，
如图4；
9、选择进入2、放样输入需要放样点的坐标数据（X，Y），
按F4确定后进入放样操作界面，按F3 换一种显示方式，如图5；
10、水平转动仪器，使界面第一行显示的角度值≤±2″时锁定仪器水平角，指挥跑杆的人把棱镜拿到镜头视线内，反复按F4 平距测量，当第二行数值接近0m时，对中杆所在位置就是需要放样点的位置了！。

科力达全站仪说明书一、概述科力达全站仪是一种高精度测量仪器，广泛应用于土木工程、建筑工程、道路施工等领域。

它利用其内置的测量功能和先进的定位技术，可以准确测量地面点的坐标、高程和方位角，满足各种工程项目的测量需求。

二、外观和结构1. 外观设计科力达全站仪外观简约大方，采用工程塑料材质，具有良好的抗震性能和耐用性。

仪器正面配有高清晰度液晶显示屏，便于用户实时查看测量数据。

操作按钮位于仪器的侧面，方便使用。

2. 结构组成科力达全站仪由测量器身、测距装置和控制系统三部分组成。

测量器身包括望远镜、测距仪、自动水平仪等部件，用于测量地面点的坐标和高程；测距装置采用激光技术，能够迅速准确地获取目标点的距离；控制系统包括中央处理器和界面软件，实现仪器的自动控制和数据处理。

三、功能介绍1. 坐标测量科力达全站仪可以通过测量仪身上的编码器，快速测量出目标点的水平和垂直角度，再借助测距仪测量出目标点与仪器之间的距离，进而计算出目标点的坐标。

用户只需对准目标点，并按下测量按钮，系统即可自动完成测量过程。

2. 高程测量科力达全站仪的测距仪结合GPS定位技术，可以实现高程测量。

用户只需将仪器放置在基准点上，并测量出基准点的高程，在后续的测量中，仪器会自动计算出目标点与基准点之间的高差，从而得到目标点的高程。

3. 方位角测量科力达全站仪可以通过其内置的罗盘和陀螺仪，快速测量出目标点与测量仪之间的方位角。

用户只需对准目标点，并按下测量按钮，系统即可自动计算出目标点的方位角。

4. 数据传输和存储科力达全站仪支持蓝牙和USB接口，可以将测量数据传输至计算机或移动设备，方便数据处理和分析。

同时，仪器内部存储器可以存储大量的测量数据，用户可以随时查看和导出。

四、使用步骤1. 设置基准点使用科力达全站仪进行测量前，需要先设置一个基准点，并记录其坐标和高程。

基准点应该选择地势相对平坦、易于找到的位置，以确保测量的准确性。

2. 连接外部设备将科力达全站仪与计算机或移动设备通过蓝牙或USB接口连接，确保数据传输畅通。

科力达全站仪使用方法
以下是我对科利达全站仪放样的一些使用心得忘能帮助到你们使用：
1、开机对中调平就不用说了，调平之后，先按F1下面那键找到菜单
2、进入菜单后选择坐标测量。

3、坐标测量里面有3个选项第一个测量第二个设置测站第三个设置后视
4、先按下设置测站输入X Y Z以及仪器高棱镜高度输入好后点F4确定。

5、选择设置后视，进入选择后视后会出现，角度定后视、坐标定后视，选择坐标定后视，然后输入X Y Z以及仪器高棱镜高度输入好后点F4确定。

确定过后屏幕会出现是否对准后视，这里就要对准后视了，对准后选择F4是。

6、点了F4后会弹到主页面也就是测量设置测站设置后视，选择到测量，点确定键然后仪器屏幕会出现后视点的X Y Z现在就看2个坐标误差多少。

7、如2个坐标误差范围能接受退出到主菜单上选着菜单然后进入菜单有个放样点确定然后会输入个X Y把你放样的X Y输入进去点F4键确定会弹出一个屏幕然后点F3最上面个为角度第二个为距离，先把角度搬仪器搬到0°0′0″叫跑杆人
员跑到仪器十字丝位置，点F4平距然后测出距离负数为向后退正数则为往仪器方向走。

8、如这点放完后按退出键选择放样输入X Y坐标即可放下一个点。

希望能帮助到大家谢谢请给好评。

科力达K O L I D A K T S-442R L C全站仪操作步骤-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN科力达KOLIDA KTS-442RLC 全站仪操作指南坐标测量、坐标放线1．架设仪器把脚架打开，架在“基准点”（测站）上，注意要使脚架大致水平（圆水准器大致居中），脚架中心位置大致对到测站点，踩紧脚架（防止滑移）。

2．整平对中2.1 仪器架好以后，按[POWER]键打开全站仪电源开关，按[SFT]键再按[＋/－]键，打开仪器激光对中器开关，上下箭头可以调节激光的亮度。

双手平移脚架，大致让激光点对到测站点（1cm以内）。

2.2 调节脚架的长度，使圆水准器大致居中。

这时观察激光点和测站点的偏差，偏差太大就再平移脚架。

调节脚架长度使圆水准器大致居中。

激光点和测站点的偏差在1~2cm以内的偏差，就可以开始调节水准管（平管）的水平。

2.3 先让水准管（平管）平行于两个脚螺旋，相对旋转脚螺旋，左手大拇指的方向就是水准管气泡的移动方向，让水准管气泡居中。

然后旋转仪器90度，再调节另一个脚螺旋，使水准管气泡居中。

这时再观察激光点和测站点的偏差，正常情况下偏差会比较小，松开仪器的拧紧螺栓，在脚架上平移仪器，使激光点对准测点的铁钉中心（精确对准）。

再观察，水准管气泡的偏差，如再有1.5格以上的偏差，需要重新调平，再对中。

如此反复，直到激光点精确对准测站点的铁钉中心（偏差不超过2~3mm），同时水准管气泡无论在哪个方向偏差不超过1.5格。

注意：平时主要用坐标和放样功能，仪器面板上[ESC]键为返回键，[ENT]键为确定键，[FNC]键为翻页键。

平时一般用仪器的盘左进行测量和放线（仪器的标识在左边，电池在右边的位置为盘左）。

3．设置参数一般情况，仪器卖出时其棱镜参数、视距改正等常数均经过检验，不能擅自改动。

3.1 测站点坐标按[ESC]键，直到屏幕上显示有[坐标]和[放样]的字样。

科力达全站仪说明书一、产品概述科力达全站仪是一种高精度、多功能的测量仪器，广泛应用于工程测量、地形测绘、建筑施工等领域。

它集电子经纬仪、光电测距仪和微处理器于一体，能够快速、准确地测量角度、距离和高差等参数，并通过内置的软件进行数据处理和成果输出。

二、主要部件及功能1、望远镜用于瞄准目标，具有放大功能，可清晰观测远距离目标。

调节目镜和物镜可获得清晰的图像。

2、操作面板包含各种按键和显示屏，用于设置测量模式、输入数据、查看测量结果等操作。

3、电池仓安装电池，为全站仪提供电源。

4、数据接口用于连接外部设备，如电脑，以便传输测量数据。

用于整平仪器，确保测量精度。

三、测量功能1、角度测量能够精确测量水平角和垂直角，测量精度可达几秒。

2、距离测量采用光电测距技术，可测量短距离和长距离，测量范围根据型号不同有所差异。

3、高差测量通过测量垂直角和距离，计算两点之间的高差。

4、坐标测量结合已知点的坐标，测量未知点的坐标。

四、操作步骤1、安置仪器选择平坦、坚实的地面，将三脚架打开并调整高度大致水平。

将全站仪安装在三脚架上，通过调节脚螺旋使仪器大致整平。

2、对中打开激光对中器，使仪器中心与测量点中心重合。

转动脚螺旋，使水准器气泡居中，完成精确整平。

4、开机按下电源键，等待仪器初始化完成。

5、设置参数根据测量任务，设置测量模式、单位、精度等参数。

6、瞄准目标通过望远镜瞄准目标，使用制动螺旋固定仪器。

7、测量按下测量键，获取测量数据。

8、记录数据将测量数据记录在仪器内存或外部设备中。

五、数据处理与存储1、数据处理仪器内置的数据处理软件能够自动计算角度、距离、高差等参数，并进行误差修正。

2、数据存储测量数据可以存储在仪器内部的存储器中，也可以通过数据接口传输到外部设备，如电脑，以便进一步处理和分析。

六、注意事项1、仪器使用前应进行检查，确保各部件完好，电池电量充足。

2、在测量过程中，应避免仪器受到震动和碰撞。

3、测量时应注意环境条件，如避免在强风、高温、潮湿等恶劣环境下作业。

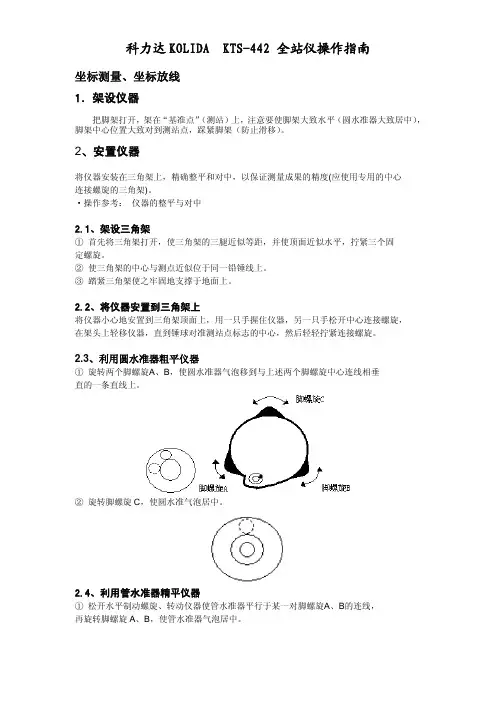

科力达KOLIDA KTS-442 全站仪操作指南坐标测量、坐标放线1．架设仪器把脚架打开，架在“基准点”（测站）上，注意要使脚架大致水平（圆水准器大致居中），脚架中心位置大致对到测站点，踩紧脚架（防止滑移）。

2、安置仪器将仪器安装在三角架上，精确整平和对中，以保证测量成果的精度(应使用专用的中心连接螺旋的三角架)。

·操作参考： 仪器的整平与对中2.1、架设三角架① 首先将三角架打开，使三角架的三腿近似等距，并使顶面近似水平，拧紧三个固定螺旋。

② 使三角架的中心与测点近似位于同一铅锤线上。

③ 踏紧三角架使之牢固地支撑于地面上。

2.2、将仪器安置到三角架上将仪器小心地安置到三角架顶面上，用一只手握住仪器，另一只手松开中心连接螺旋，在架头上轻移仪器，直到锤球对准测站点标志的中心，然后轻轻拧紧连接螺旋。

2.3、利用圆水准器粗平仪器① 旋转两个脚螺旋A、B，使圆水准器气泡移到与上述两个脚螺旋中心连线相垂直的一条直线上。

② 旋转脚螺旋C，使圆水准气泡居中。

2.4、利用管水准器精平仪器① 松开水平制动螺旋、转动仪器使管水准器平行于某一对脚螺旋A、B的连线，再旋转脚螺旋A、B，使管水准器气泡居中。

② 将仪器绕竖轴旋转90°，再旋转另一个脚螺旋C，使管水准器气泡居中。

③ 再次将仪器旋转90°，重复步骤①、②，直到四个位置上气泡居中为止。

2.5、利用光学对中器对中根据观测者的视力调节光学对中器望远镜的目镜，松开中心连接螺旋、轻移仪器，将光学对中器的中心标志对准测站，然后拧紧连接螺旋。

在轻移仪器时不要让仪器在架头 上有转动，以尽可能减少气泡的偏移。

2.6、最后精平仪器按第4步精确整平仪器，直到仪器旋转到任何位置时，管水准器气泡始终居中为止。

注意：平时主要用坐标和放样功能，仪器面板上[ESC]键为返回键，[ENT]键为确定键，[FNC]键为翻页键。

平时一般用仪器的盘左进行测量和放线（仪器的标识在左边，电池在右边的位置为盘左）。
