密级编号安全技术防范系统（工程）建设、竣工、验收报告表工程名称抚宁区骊城学区齐各庄小学新建教学楼安防工程建设单位秦皇岛市抚宁区齐各庄小学工程级别三级设计施工单位抚宁环宇通讯工程有限公司工程负责人郭洪强工程建设起止时间2015年11月6日-2016年1月25日填写说明1、本表作为安全技术防范系统（工程）设计、方案批审、审批、施工、试运行、竣工、验收等全过程的程序表。
2、表中所填写的项目需按各表提示的内容编制或填写，栏目内容如填写不下，可另附纸。
3、三级以下技防工程（含三级）所填写的内容，可按GA308-2001标准适当简化。
4、所填写项目按表中的顺序（工程建设顺序）陆续完成。
5、工程竣工经验收通过或基本通过，填写本表一式三份及配套的图纸资料，交建设单位签收盖章后，一份报送公安技防管理部门办理竣工登记手续。
可行性研究报告或设计任务书主要内容1、任务来源；2、政府部门的有关规定和要求；3、被防护目标的风险等级防护级别（设计任务书不填写）；4、工程项目的内容和目的的要求；5、建设工期；6、工程费用用概算或投资控制数额；7、社会效益或建成后应达到的预期效果。
（以上内容由建设单位自行编制，也可请设计单位代编，并经建设单位认可盖章）现场勘查报告勘查内容：1、防护目标的自身特点及放置情况。
2、设防部位建筑物结构、管道分布及物品布局情况。
如：建筑物楼层、内外楼道、非正常通道、通风管道、暖气装置、家具陈设、各种供电线路的分布情况。
3、建设单位设防区域的周边环境：如：四周交通和房屋状态、地形、地物等。
4、了解设防部位电磁波辐射强度。
记录电磁被干扰强度高的区域，作为系统抗干扰设计的参考。
5、一年中室外最高温度、湿度、风、雨、雾、雷电和最低温度变化情况及持续时间（以当地气象资料为准）。
6、勘测各种探测器的安装位置，必要时应进行现场模拟实验，观察覆盖范围及能否可靠工作，并在平面图上标记出探测器及出线口的位置。
7、勘测摄像的安装位置，记录一天的光照度变化和夜间能提供的光照度情况，必要时应进行现场模拟实验，观察现场范围和图像质量，并在平面图上标记出摄像及出线口的位置。
智能建筑分部、子分部及分项工程划分程控电话交换系统安装工程检验批质量验收记录说明Ⅰ主控项目4.2.6 智能建筑通信系统安装工程的检测阶段、检测内容、检测方法及性能指标要求应符合《程控电话交换设备安装工程验收规范》YD5077等有关国家现行标准的要求。
4.2.7 通信系统接入公用通信网信道的传输速率、信号方式、物理接口和接口协议应符合设计要求。
4.2.8 通信系统的工程实施及质量控制和系统检测的内容应符合表4.2.8（I）的要求。
表4.2.8（I）通信系统工程检测项目表会议电视系统安装工程检验批质量验收记录说明Ⅰ主控项目4.2.8通信系统的工程实施及质量控制和系统检测的内容应符合表4.2.8（II）的要求。
表4.2.8（II）通信系统工程检测项目表接入网设备安装工程检验批质量验收记录说明Ⅰ主控项目4.2.8通信系统的工程实施及质量控制和系统检测的内容应符合表4.2.8（III）的要求。
表4.2.8（III）通信系统工程检测项目表卫星数字电视系统检验批质量验收记录说明4.2.9卫星数字电视及有线电视系统的系统检测应符合下列要求：1卫星数字电视及有线电视系统的安装质量检查应符合国家现行标准的有关规定。
2在工程实施及质量控制阶段，应检查卫星天线的安装质量、高频头至室内单元的线距、功放器及接收站位置、缆线连接的可靠性。
符合设计要求为合格。
3卫星数字电视的输出电平应符合国家现行标准的有关规定。
4采用主观评测检查有线电视系统的性能，主要技术指标应符合表4.2.9-1的规定。
表4.2.9-1 有线电视主要技术指标5电视图像质量的主观评价应不低于4分。
具体标准见表4.2.9-2。
表4.2.9-2 图像的主观评价标准6HFC网络和双向数字电视系统正向测试的调制误差率和相位抖动，反向测试的侵入噪声、脉冲噪声和反向隔离度的参数指标应满足设计要求；并检测其数据通信、VOD、图文播放等功能；HFC 用户分配网应采用中心分配结构，具有可寻址路权控制及上行信号汇集均衡等功能；应检测系统的频率配置、抗干扰性能，其用户输出电平应取62~68 dBμV。
智能建筑分项〔子系统〕工程质量验收记录
智能建筑分项工程施工现场质量办理查抄记录
智能建筑工程设备〔单元〕单体检测调试记录
智能建筑系统工程
安然和功能查验资料核查及主要功能抽查记录
智能建筑系统工程不雅感质量查抄验收记
录
智能建筑系统工程检测调试记录
智能建筑系统工程验收相关工程结论汇总表
智能建筑系统工程质量控制资料核查记录
智能建筑系统试运行记录
智能建筑子分部〔系统〕工程质量验收记录。

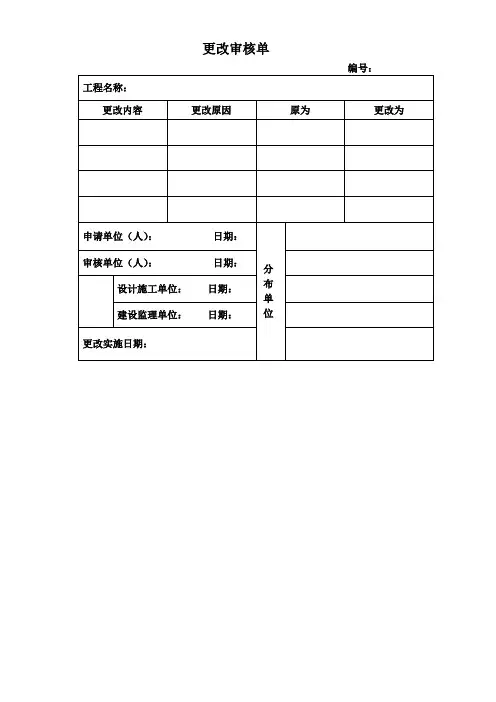

更改审核单
隐蔽工程随工验收单
注：1 检查内容包括：（序号）管道排列、走向、弯曲处理、固定方式；（序号2）管道搭铁、接地；（序号3）管口安放护圈标识；（序号4）接线盒及桥架加盖；（序号5）线缆对管道及线间绝缘电阻；（序号6）线缆接头处理等。
2检查结果的安装质量栏内，按检查内容序号，合格的打“√”，基本合格的打“Δ”,不合格的打“×”，并注明对应的楼层（部位）、图号。
3综合安装质量的检查结果，填写在验收意见栏内，并扼要说明情况。

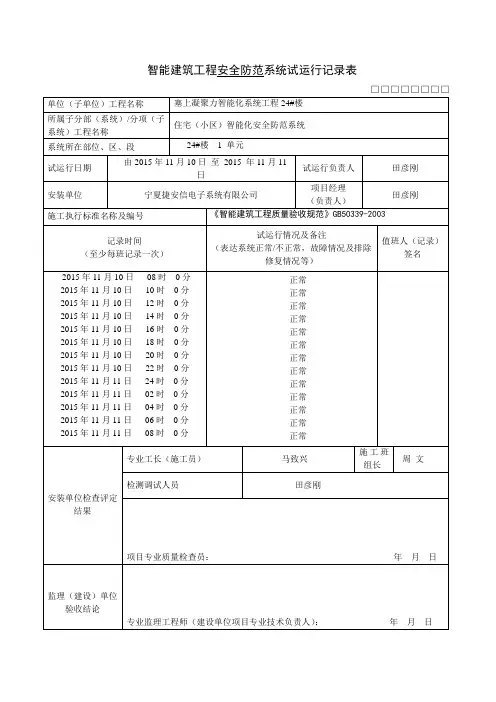

系统试运行记录
注：1 系统试运行情况栏中，正常“√”，并每天不少于填写一次；不正常的在备注栏内及时扼要说明情况（包括修复日期）。
2系统有报警部分的，报警试验每天进行一次。
出现误报警、漏报警的，在试运行情况和备注栏内如实填写。
技术验收
资料审查
注：1 审查情况栏内分别根据完整、准确和规范要求，选择符合实际情况的空格内“√”，并作为统计数。
2 对三级安全防范工程，序号第3、4、12项内容可简化或省略，序号第7、10
项内容可简化。
3 审查结果K Z（合格率）=（合格数+基本合格数*0.6）/项目审查数（项目审查
书如不要求的，不计在内）。
4 审查结论：K Z（合格率）≧0.8判为通过；0.8>K Z≧0.6判为基本通过；K Z<0.6
判为不通过。
验收结论汇总表
注：1 本汇总表应附表出席验收会与验收机构人员名单（签名）。
2 验收（审查）结论一律填写“通过”或“基本通过”或“不通过”。
系统调试报告。
安全技术防范系统（工程）建设、竣工、验收报告表工程名称抚宁区骊城学区齐各庄小学新建教学楼安防工程建设单位秦皇岛市抚宁区齐各庄小学工程级别三级设计施工单位抚宁环宇通讯工程有限公司工程负责人郭洪强工程建设起止时间2015年11月6日-2016年1月25日填写说明1、本表作为安全技术防范系统（工程）设计、方案批审、审批、施工、试运行、竣工、验收等全过程的程序表。
2、表中所填写的项目需按各表提示的内容编制或填写，栏目内容如填写不下，可另附纸。
3、三级以下技防工程（含三级）所填写的内容，可按GA308-2001标准适当简化。
4、所填写项目按表中的顺序（工程建设顺序）陆续完成。
5、工程竣工经验收通过或基本通过，填写本表一式三份及配套的图纸资料，交建设单位签收盖章后，一份报送公安技防管理部门办理竣工登记手续。
注：所有勘察内容应做详细记录，并由甲、乙双方技术负责人签字，作为正式文件存档。
委托书或合同初步设计方案初步设计方案论证意见注：论证会由建设单位主持，业务主管部门、公安技防管理部门和一定数量的技术专家组成评审组，对方案进行评审形成论证意见。
（只限一、二级工程，标准有特殊规定的除外）方案论证会评审机构组成人员名单年月日通过初步设计方案论证的整改落实意见注：初步设计方案论证通过后，根据论证意见甲乙双方共同签署整改落实意见。
初步设计及论证意见审批注：工程项目初步设计及论证意见审批后，方可进入正式设计阶段。
（技术设计；施工图设计；操作、维修说明等）隐蔽工程随工验收单更改审核单系统试运行记录系统试运行记录试运行报告建设单位依据运行期间（至少一个月）的记录提出试运行报告操作人员培训报告竣工报告初验报告：由建设单位组织初验并写出初验报告。
安全技术防范系统（工程）检测申请表（一、二级）系统检测报告注：收费依据按新计价费[2002]1236号文，由自治区产品质量监督检验所收取。
竣工决算报告出席验收会与验收机构人员名单注：系统验收由建设单位会同公安反技防管理部门组织安排。
智能建筑分部工程各子分部工程与分项工程相关表智能建筑分部工程各子分部工程与分项工程相关表智能建筑工程验收资料1、施工图及设计变更记录2、主要设备材料合格证、进场复验报告及设备明细表3、隐蔽工程验收记录4、设备检测记录及系统测试记录5、软件及设备使用手册和维护手册，可靠性维护说明书6、各检验批验收记录7、其他必要的文件和记录通信系统检验批质量验收记录表GB50339-2003070101□□□说明070101主控项目：1、通信系统安装工程的检测阶段、检测内容、检测方法及性能指标要求应符合《程控电话交换设备安装工程验收规范》YD5077等有关国家现行标准的要求。
2、通信系统接入公用通信网信道的传输速率、信号方式、物理接口和接口协议应符合设计要求。
3、通信系统的工程实施及质量控制和系统检测的内容符合表4.2.8的要求。
卫星及有线电视系统检验批质量验收记录表GB50339-2003070102□□□070102主控项目：1、卫星数字电视及有关电视系统的系统检测应符合下列要求:（1）卫星数字电视及有线电视系统的安装质量检查应符合国家现行标准的有关规定。
（2）在工程实施及质量控制阶段，应检查卫星天线的安装质量、高频头至室内单元的线距、功放器及接收站位置、缆线连接的可靠性。
符合设计要求为合格。
（3）卫星数字电视的输出电平应符合国家现行标准的有关规定。
（4）采用主观评测检查有线电视系统的性能，主要技术指标应符合表4.2.9-1的规定。
（5）电视图像质量的主观评价应不低于4分。
具体标准见表4.2.9-2。
（6）HFC网络和双向数字电视系统正向测试的调制误差率和相位抖动，反向测试的侵入噪声、脉冲噪声和反向隔离度的参数指标应满足设计要求；并检测其数据通信、VOD、图文播放等功能；HFC用户分配网应采用中心分配结构，具有可寻址路权控制及上行信号汇集均衡等功能；应检测系统的频率配置、抗干扰性能，其用户输出电平应取62~68dBμV。

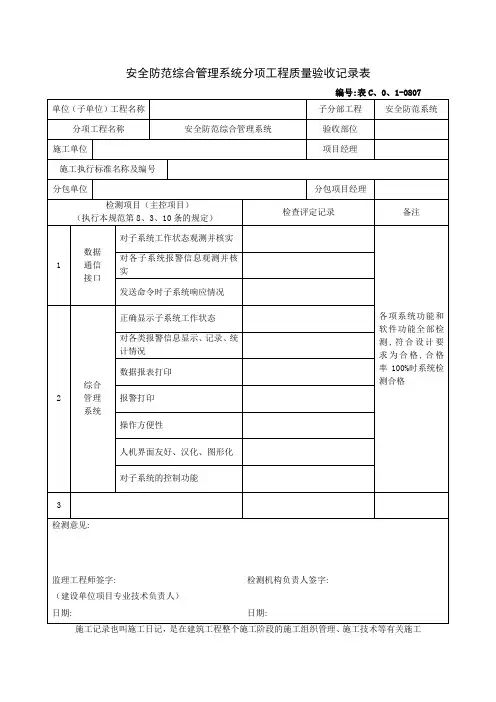

安全防范综合管理系统分项工程质量验收记录表
施工记录也叫施工日记，是在建筑工程整个施工阶段的施工组织管理、施工技术等有关施工
活动和现场情况变化的真实的综合性记录，也是处理施工问题的备忘录和总结施工管理经验的基本素材，是工程交竣工验收资料的重要组成部分。
其中施工日志可按单位、分部工程或施工工区（班组）建立，由专人负责收集、填写记录、保管。
上面是翰翰说设计为大家整理和收集在资料，希望给大家有帮助！！！。

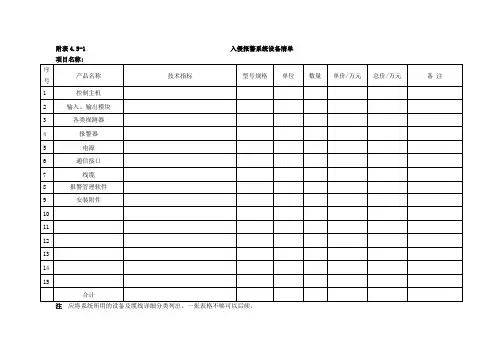

附表4.5-1 入侵报警系统设备清单
附表4.5-2 闭路电视监控系统设备清单
注应将系统所用的设备及缆线详细分类列出。
一张表格不够可以后续。
附表4.5-3 出入口控制系统（含门禁系统及访客对讲系统）设备清单
注应将系统所用的设备及缆线详细分类列出。
一张表格不够可以后续。
附表4.5-4 巡更系统设备清单
注应将系统所用的设备及缆线详细分类列出。
一张表格不够可以后续。
附表4.5-5 汽车库(场)管理系统设备清单
项目名称:
注应将系统所用的设备及缆线详细分类列出。
一张表格不够可以后续。
附表4.6-1 安全防范工程进度计划表
附表4.6-2 报价单位需提供的数据及文件表
项目名称：
投标人签字：
投标单位盖章：
日期：年月日。
安全技术防范系统（工程）建设、竣工、验收报告表工程名称抚宁区骊城学区齐各庄小学新建教学楼安防工程建设单位秦皇岛市抚宁区齐各庄小学工程级别三级设计施工单位抚宁环宇通讯工程有限公司工程负责人郭洪强工程建设起止时间2015年11月6日-2016年1月25日填写说明1、本表作为安全技术防范系统（工程）设计、方案批审、审批、施工、试运行、竣工、验收等全过程的程序表。
2、表中所填写的项目需按各表提示的内容编制或填写，栏目内容如填写不下，可另附纸。
3、三级以下技防工程（含三级）所填写的内容，可按GA308-2001标准适当简化。
4、所填写项目按表中的顺序（工程建设顺序）陆续完成。
5、工程竣工经验收通过或基本通过，填写本表一式三份及配套的图纸资料，交建设单位签收盖章后，一份报送公安技防管理部门办理竣工登记手续。
注：所有勘察内容应做详细记录，并由甲、乙双方技术负责人签字，作为正式文件存档。
委托书或合同初步设计方案初步设计方案论证意见注：论证会由建设单位主持，业务主管部门、公安技防管理部门和一定数量的技术专家组成评审组，对方案进行评审形成论证意见。
（只限一、二级工程，标准有特殊规定的除外）方案论证会评审机构组成人员名单年月日通过初步设计方案论证的整改落实意见注：初步设计方案论证通过后，根据论证意见甲乙双方共同签署整改落实意见。
初步设计及论证意见审批注：工程项目初步设计及论证意见审批后，方可进入正式设计阶段。
（技术设计；施工图设计；操作、维修说明等）隐蔽工程随工验收单更改审核单系统试运行记录系统试运行记录试运行报告建设单位依据运行期间（至少一个月）的记录提出试运行报告操作人员培训报告竣工报告初验报告：由建设单位组织初验并写出初验报告。
安全技术防范系统（工程）检测申请表（一、二级）系统检测报告注：收费依据按新计价费[2002]1236号文，由自治区产品质量监督检验所收取。
竣工决算报告出席验收会与验收机构人员名单注：系统验收由建设单位会同公安反技防管理部门组织安排。
建筑安装工程设备成品半成品材料合格证汇总表鲁ZN—001施工单位：（公章）监理（建设）单位：（公章）年月日设备材料进场检验表系统名称：_____________ 工程施工单位：_________________ 鲁ZN—002合格证贴条鲁ZN—003（复印件或抄件粘贴处）复印件（或抄件）贴条鲁ZN—004（复印件或抄件粘贴处）图纸会审记录鲁ZN-005设计变更（洽商）记录鲁ZN—006施工组织设计（施工方案）内部审批表鲁ZN—007施工组织设计（施工方案）报审卡鲁ZN—008技术（安全）交底记录鲁ZN—009安装施工日志鲁ZN—010记录人：电气工程隐蔽验收记录注：该表适用于配管、穿线、桥架、线槽、敷线等。
电气接地装置隐蔽验收记录电缆终端头（中间接头）制作记录电缆敷设施工记录（附页）电缆隐蔽工程验收记录电气等电位联结工程隐蔽验收记录等电位联结测试记录电气绝缘电阻测试记录注：此表适用于单相、单相三线、三相四线制、三相五线制的照明、动力线路及电缆、设备器具等绝缘电阻的测试。
电气接地电阻测试记录漏电保护器检测记录注：竣工验收前应对所有漏电保护装置检测漏电动作电流值，并用按钮和插座检验器检查线路漏电与相序是否符合规范要求。
工序交接记录资料审查表鲁ZN—023和表鲁ZN—024由验收机构负责填写系统名称：鲁ZN—023竣工验收结论汇总系统名称：施工单位：鲁ZN—024施工现场质量管理检查记录分部（子分部）工程验收记录工程安装质量及观感质量验收记录系统（工程）名称：施工单位：鲁ZN—027系统试运行记录系统名称：_____________________ 建设（使用）单位：_____________施工单位：_____________________ 鲁ZN—028智能建筑工程分项工程质量检测记录表子系统检测记录强制措施条文检测记录鲁ZN—031“判定”填写说明：1、A表示符合强制性标准；B表示可能违反强制性标准，经检测单位检测，设计单位核定后，再判定；C表示违反强制性标准；D表示严重违反强制性标准。
