TP POS58 热敏行式打印机 说明书

TP POS58 热敏行式打印机 说明书
建议 在装纸前先关掉TP POS58电源，待将纸插入机头进纸口后再打开TP POS58电源, 这样做容易上纸，也有益于打印头寿命。
注意 1. 当机头内无纸时。请不要按【LF】键，以免影响打印头寿命。 2. 请勿用手拉纸向前走或向后退。如果退纸时，请将后面多余的
纸剪断，按【LF】键向前走出。
2.5 接口连接 2.5.1串行接口连接
② 信号逻辑电平为EIA电平；
图2-5. 串行接口引脚信号
串行连接方式下的波特率和数据结构设定为9600bps、8位数据位、无 校验和1位或1位以上停止位。
POS58打印机的串行接口可与标准的RS-232C接口连接。在与IBM PC机 或兼容机连接时可按图2-6接线。
图2-6. POS58打印机串行接口与IBM PC串行口连接示意图 9
TP机供货商提供或确认的热敏纸，否则可能会影响 打印质量，甚至会损坏热敏打印头，供货商将不给予保修服 务。
2. 请用户不要擅自拆卸打印机，改动控制板或打印机构，否则 供应商将不给予保修服务。
3. 生产商有权修改说明书的内容而不做事先声明。
目录
简介............................................................. 2 第一章 特点与性能............................................. 3
1.6 电源要求
l DC9～12V，2A
1.7 工作环境
l 操作温度 ：5～40℃
相对湿度 ：10～80%
l 工作环境温度：5～40℃
工作相对湿度：10～80%
l 储存温度 ：-20～60℃
储存相对湿度：10～90%
当工作环境温度为34℃，相对湿度≤80%，当工作环境温度为40℃，相

热敏打印机工作原理

热敏打印机工作原理

热敏打印机工作原理
热敏打印机是一种常见的打印技术，它利用热敏纸和热敏打印头来实现打印功能。

它的工作原理主要分为两个部分：加热和显色。

首先，当需要打印内容时，电脑会发送指令给打印机，打印机的控制电路接收到指令后，将其转化为相应的电信号。

这些电信号会通过驱动芯片驱动热敏打印头中的加热单元。

热敏打印头中有很多加热单元，它们排列在一个行的方向上。

当电信号经过驱动芯片作用于加热单元时，单元中的电阻发生变化，从而产生热量。

这些加热单元会在打印头下方的热敏纸上生成热点。

一般来说，黑色区域需要加热更长的时间，而白色区域只需要短暂的加热。

一旦热点产生，热敏纸上的感光层被加热到一定温度，就会发生显色反应。

热敏纸上的感光颜料会由无色变为有色，形成文字或图像。

通过不断地在纸上移动，热敏打印头将整个行的加热单元逐个激活，从而在热敏纸上形成完整的图案。

整个过程是非常快速的，可以实现高速打印。

由于使用的是热敏纸和热敏打印头，并不需要墨水或碳带，因此热敏打印机具有结构简单、维护成本低和打印速度快的特点。

然而，热敏打印出的图案相对较浅，保存时间较短，容易被外
界的高温或光照破坏。

因此，适用于需要短期保存的打印需求，例如收据、票据等。

POS58III使用说明书

POS58III使用说明书

POS58P/S热敏行式打印机操作手册2目录简介 2 第一章拆箱 3 1-1．检查零件1-2．选择打印机的安放位置1-3．打印机各部分名称1-4．控制面板第二章连接打印机2-1．连接电源2-2．连接计算机第三章安装打印纸第四章运行自检程序第五章出错警告第六章控制打印命令6-1．概述6-2．命令祥解第七章接口7-1．串行接口3附录一性能指标45简 介POS58P ：为并行接口型号的打印机POS58S ：为串行接口型号的打印机POS58P/POS58S 打印机是新型的行式直接热敏打印机，外形美观、打印速度快、噪声低、可靠性好、打印质量高、无需色带。

POS58P/POS58S 打印机采用“EASY PAPER LOADING ”机芯结构，装纸一次到位，简单快捷。

POS58P/POS58S 打印机采用透明盖板设计，加上纸少检测器，使纸的余量一目了然。

POS58P/POS58S 打印机体积小，操作方便，维护简单，广泛适用于商业收款机、PC-POS 、银行POS 、公园和电影院门票以及各类收据的打印。

★ ★ ★ ★6第一章 拆箱1-1． 检查零件在拆封的同时，请确认下列零件是否齐全，并且没有在运输途中损坏。

如有问题，请与供货商联系！1-2．选择打印机的安放位置选择打印机的安放位置必须考虑以下几点：1．将打印机方在离计算机较近的地方以使电缆能接上。

2．将打印机放在一个平稳清洁的平面上。

3．留出打印机操作和检查的一定空间。

4．不要放在一个有阳光直射、高热、潮湿或多尘土的地方。

5．使用有地线的电源。

6．不要使用被墙壁开关或自动定时器控制的电源，突然的断电会将打印机和计算机内存中的信息破坏。

7．不要将打印机、计算机系统与其它大型电机及大功率用电设备串入同一回路使用。

781-3． 打印机各部分名称⑴ 透明盖板 ⑵ 打印机上壳 ⑶ 打印机下壳 ⑷ 控制面板 ⑸ 纸辊 ⑹直流电源插座 ⑺ 接口插座 ⑻钱箱接口⑼ 卷纸 ⑽电源开关位置控制面板控制面板上有两个按键和两个指示灯。

BC-POS58热敏行式打印机介绍

BC-POS58热敏行式打印机介绍

BC-POS58热敏行式打印机介绍1. 简介BC-POS58热敏行式打印机是一款广泛应用于零售、餐饮、医疗等行业的小型打印机。

它采用了热敏打印技术，可以快速、高效地打印小票、标签等。

BC-POS58热敏行式打印机具有体积小巧、操作简便、打印清晰等优点，广受用户好评。

2. 技术特点BC-POS58热敏行式打印机具有以下技术特点：2.1 热敏打印技术BC-POS58热敏行式打印机采用了热敏打印技术，使用热敏头将热敏纸上的热敏颜料加热，从而形成文字、图形等。

相比于传统的针式打印机，热敏打印机不需要使用墨带，打印速度更快，打印结果更清晰。

2.2 高速打印BC-POS58热敏行式打印机支持高速打印，最高打印速度可达150毫米/秒。

这使得它能够快速地处理大量的打印任务，提高工作效率。

2.3 USB接口BC-POS58热敏行式打印机采用了USB接口，方便与计算机或POS终端进行连接。

USB接口具有广泛的适用性和稳定性，能够保证打印机的稳定工作。

2.4 兼容性BC-POS58热敏行式打印机具有良好的兼容性，可以与多种操作系统和软件进行兼容，如Windows、Linux等。

这使得它能够适用于不同的应用场景，并方便用户进行使用和管理。

3. 使用场景BC-POS58热敏行式打印机广泛应用于以下场景：3.1 零售行业在零售行业中，BC-POS58热敏行式打印机可以用于打印销售小票、商品标签等。

它的高速打印和清晰效果，可以满足零售店高效、准确地打印小票的需求。

3.2 餐饮行业在餐饮行业中，BC-POS58热敏行式打印机可以用于打印订单、厨房票据等。

它可以通过与POS终端的连接，快速地将订单信息传输到打印机并打印出来，提高了餐厅的服务效率。

3.3 医疗行业在医疗行业中，BC-POS58热敏行式打印机可以用于打印医疗条码、处方等。

它可以与医疗设备连接，快速地将医疗信息打印出来，方便医护人员进行管理和操作。

4. 操作简便BC-POS58热敏行式打印机操作简便，用户只需按照打印机上的指示进行操作即可完成打印任务。

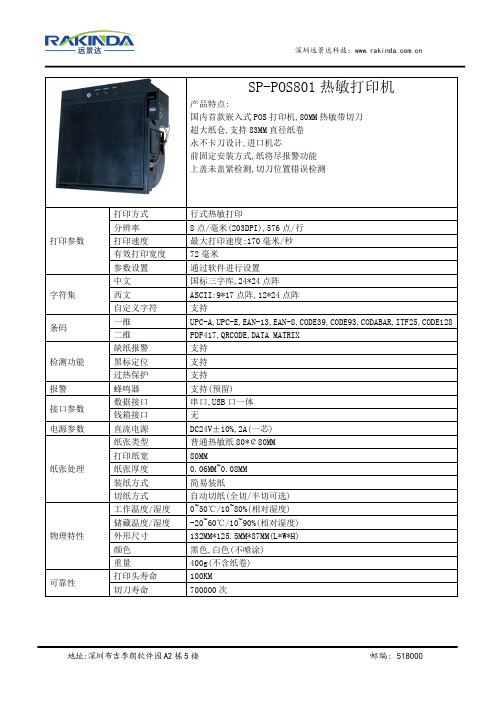

POS801热敏打印机_标签打印机参数

POS801热敏打印机_标签打印机参数

深圳远景达科技：地址:深圳布吉李朗软件园A2栋5楼 邮编: 518000SP-POS801热敏打印机产品特点:国内首款嵌入式POS 打印机,80MM 热敏带切刀超大纸仓,支持83MM 直径纸卷永不卡刀设计,进口机芯前固定安装方式,纸将尽报警功能上盖未盖紧检测,切刀位置错误检测打印参数 打印方式行式热敏打印 分辨率8点/毫米(203DPI),576点/行 打印速度最大打印速度:170毫米/秒 有效打印宽度72毫米 参数设置通过软件进行设置 字符集 中文国标三字库,24*24点阵 西文ASCII:9*17点阵,12*24点阵 自定义字符支持 条码 一维UPC-A,UPC-E,EAN-13,EAN-8,CODE39,CODE93,CODABAR,ITF25,CODE128 二维PDF417,QRCODE,DATA MATRIX 检测功能缺纸报警支持 黑标定位 支持 过热保护 支持 报警蜂鸣器 支持(预留) 接口参数数据接口 串口,USB 口一体 钱箱接口 无 电源参数 直流电源DC24V ±10%,2A(一芯) 纸张处理 纸张类型普通热敏纸80*￠80MM 打印纸宽80MM 纸张厚度0.06MM~0.08MM 装纸方式简易装纸 切纸方式自动切纸(全切/半切可选) 物理特性 工作温度/湿度0~50℃/10~80%(相对湿度) 储藏温度/湿度-20~60℃/10~90%(相对湿度) 外形尺寸132MM*125.5MM*87MM(L*W*H) 颜色黑色,白色(不喷涂) 重量400g(不含纸卷) 可靠性打印头寿命 100KM 切刀寿命700000次。

行式热敏打印机 技术手册

行式热敏打印机 技术手册
图 2-2 内置安装尺寸图 8
2－2 电源连接
本打印机需要使用外部供电电源，请使用随机附带电源或符合厂家 规格要求的电源。
◆ 电源输入：直流 24.0±5% V，平均电流：大约 2A，峰值8A。 ◆ 电源插座：在打印机背面，采用4PIN插座，见图2-4，电源引脚定 义：见表2-1。
1. 电源插座定义：
ESC 2
设置字符行间距为 1/6 英寸...... 23
ESC 3 n 设置行间距为 n 点行（n/203 英寸）23
ESC ! n 设置字符打印方式 .............. 23
ESC % n 允许/禁止用户自定义字符....... 24
ESC &
S n m 设定用户自定义字符 ..... 24
UP-AJ58AH-A UP-AJ58AH-D
行式热敏打印机
技术手册
(版本:C)
声明 此为 A 级产品，在生活环境中，该产品可能会造成无线电 干扰。在这种情况下，可能需要用户对其干扰采取切实可行的 措施。
生产商有权修改[技术手册]的内容而不做事先声明 !
安全信息
为有效、安全地使用您的打印机，请遵守以下规定。 使用前
注意：
当“锁盖”旋转至 90 度位置时严禁用手向外扳。
图 2-9 扣合机头
图 2-10 扣合前盖板
11
12
2－4 接口连接
您需要符合[技术手册]规定的接口电缆，把打印机连接到您的设备 或计算机上。
1. 串行接口 打印机的串行接口与RS232C标准兼容，支持DTR/DSR握手协议，其 接口插座为5PIN针型插座（在打印机背面）。串行接口插座的引脚序号 如图2-9所示：
2）如图2-8所示，向下按机头右边的绿色抬杠打开机头，将机头 胶辊部分向下打开。装好纸轴，将纸卷以热敏层正对印头方向 放入纸仓支架。

TP UP-NH 行式热敏打印机 操作指南

TP UP-NH行式热敏打印机操作指南（试用版）生产商有权修改说明书的内容而不做事先声明 !安全信息为有效、安全地使用您的打印机，请遵守以下规定。

使用前·请在使用打印机前详细阅读操作指南，以掌握正确的使用方法。

·请将本[操作指南]放置在方便易取的位置，以便随时取出参阅和寻找问题解答。

.安全上的注意事项假如漠视下述注意内容，错误使用打印机的话，可能造成打印机损坏。

△注意·如果出现卡纸情况，务必先断电，等待10秒钟，让机头完全冷却下来，才开始除掉塞纸。

·请勿将本产品放置在潮湿或多尘的环境中。

·不可重压，不能堆放。

.使用上的注意事项纸卷·必须使用符合要求的纸卷。

·请勿选用末端被黏合在纸轴上的纸卷，否则打印机便无法正确测出纸卷末端，也可能对打印机构造成损害。

目录1.开封 (3)2.打印机构造及说明 (4)2.1 打印机外形 (4)2.2 安装打印纸 (5)2.3 指示灯和键操作 (8)2.4 接口连接 (9)2.4.1并行接口 (9)2.4.2串行接口 (11)3.连接操作 (12)4.打印头的清洗方法及注意事项 (12)1 23 41.开封打开包装箱后，请马上检查以下各项。

图1-1 整机2.打印机构造及说明 2.1 打印机外形TP UP-NH 打印机面板上有两个按键和两个指示灯，其外形如图所示：图2-1 TP UP-NH 打印机外形图1-2电源适配器图1-3热敏纸5 62.2 安装打印纸TP UP-NH 打印机装纸过程如下：1）接通电源图2-2 接通电源2）如图2-3所示，按机壳上箭头指示方向，用双手水平向前推动活动盖板，推开后，轻轻取下,图2-4的用力方向是不对的。

图2-3 正确推动活动盖板图2-4 错误推动活动盖板3）将纸端剪成如图2-5的式样，先将纸卷放在纸卷槽内，纸端在下，如图2-6，抬起机头抬杆，如图2-8，将纸端对准机头入口处插入，直至纸端从上端露出，放下抬杆，图2-7纸端在上是不对的。

SPRT思普瑞特 SP-RMD18A微型热敏打印机使用说明书 (3)

SP-RMD18A微型热敏打印机使用说明书VER1.04北京思普瑞特科技发展有限公司目录第一章特征与性能指标 (3)1.1主要特征 (3)1.2性能指标 (3)第二章安装说明 (4)2.1打印机外型 (4)2.2外形尺寸 (4)2.3安装示意 (5)2.4安装纸卷 (6)2.5接地连接 (6)第三章操作说明 (7)3.1接口连接 (7)3.1.1串行接口连接 (7)3.1.2并行接口连接 (8)3.1.3打印机参数设置 (10)3.1.4升级打印机固件 (12)3.1.5电源连接 (13)3.2指示灯和键操作 (13)3.3自检测和十六进制打印 (14)3.3.1自检测 (14)3.3.2十六进制打印 (15)3.4打印机初始化 (15)第四章打印命令操作说明 (16)4.1概述 (16)4.2命令详解 (16)4.2.1纸进给命令 (16)4.2.2格式设置命令 (18)4.2.3字符设置命令 (22)4.2.4用户自定义字符设置命令 (26)4.2.5图形打印命令 (28)4.2.6初始化命令 (29)4.2.7数据控制命令 (30)4.2.8汉字打印控制命令 (30)4.2.9实时指令 (33)4.2.10条形码打印命令 (35)第五章使用与维护操作说明 (40)5.1机头维护 (40)5.2其他 (40)第六章打印机在WINDOWS下的使用操作说明 (41)附录1西文方式下字符有效代码表 (42)附录2中文方式下字符有效代码表 (44)附录4128码 (47)4.1128码综述 (47)4.2字符集 (47)第一章特征与性能指标1.1主要特征◇采用行式热敏打印方式◇具有标准的并行接口或串行接口，便于与各种微机或智能仪器、仪表联机使用◇具有汉字、字符、图形等实时的打印命令，指令集与传统的打印机相兼容◇支持多种字体(8*16、9*17、12*24、24*24)和国际代码页◇支持预存储位图打印◇RMD18A S/T/P/VS/VT/VPH机型接收缓冲区为3K◇打印纸宽为57.5±0.5mm热敏打印纸◇纸张类型：57.5×Ø30mm（MAX）◇电源要求：RMD18A S/T/P H机型电压输入:DC5V～8.5V电流：3ARMD18A VS/VT/VP H机型电压输入:DC9V～24V电流：3A◇8点/mm，384点/行◇打印速度：30mm/s(Max)◇打印机头寿命：50Km◇开口尺寸：76~78mm×56~58.5mm（W×H）嵌入深度:37mm◇外型尺寸：80mm×61mm×39mm（W×H×D）1.2性能指标◇接口类型:并行接口(CENTRONICS兼容)、串行接口（RS-232或TTL）◇接口形式:串行接口:10PIN双排弯插针和5PIN单排弯插针并行接口:26PIN双排弯插针◇控制码通用ESC、FS、GS控制码◇按键LF为自检和走纸控制按键，LF灯为出错报警灯和电源指示灯，上电后无错误状态，绿灯常亮，出错情况下，红灯闪烁。

BC-POS58热敏行式打印机介绍

BC-POS58热敏线打印机操作手册目录介绍第一章开放基金1-1检查零件1-2选择放置打印机的位置1-3打印机各部分的名称1-4控制面板第2章连接打印机1-2功率输出2-2连接打印机第3章安装打印机纸第4章运行自检程序第5章错误警告附录1绩效指标介绍BC-POS58打印机是一种新型的直接热敏打印机，其外观漂亮，打印速度快，噪音小，可靠性高，打印质量高并且不需要胶带。

BC-POS58“轻松装纸”打印机采用运动结构，可以在同一时间同时装纸，简单，快速。

BC-POS58采用透明封面设计，以及无纸检测器，因此残留的纸张立即变得清晰。

BC-POS58打印机结构紧凑，易于操作且易于维护，广泛用于打印收银机，个人销售点，银行销售点，公园和电影票以及各种收据。

BC-POS58与ESC / POS 打印命令集兼容。

BC-POS58打印机可以打印通用条形码标签。

■ ■ ■ ■ ■ ■第一章开放基金1-1检查零件打开包装时，请确保以下零件完整且在运输中未损坏。

如有任何疑问，请联系供应商！1-2选择放置打印机的位置选择打印机位置时应牢记以下几点：1．将打印机靠近计算机放置，以便可以连接电缆。

2．将打印机放在平稳，干净的表面上。

3．留出一定的空间以供电并检查打印机。

4．请勿将其放置在阳光直射，高温，高湿或多尘的地方。

5．请使用接地电源。

6．请勿使用由墙壁开关或自动计时器控制的电源，因为突然的电源故障会破坏打印机和计算机内存中的信息。

7．请勿将打印机，计算机系统，其他大型电机和大功率电气设备连接在同一电路中。

1-3打印机各部分的名称（1）在线电缆插座（2）钱箱接口（3）电源线插座（4）开关（5）卷纸（6）打印机上纸盒（7）控制面板（8）打印机底盖1-4控制面板指示灯：1.“电源”指示灯打印机打开，“电源”指示灯亮。

2.“在线”指示灯“联机”指示灯点亮，表明打印机处于联机状态；“联机”，当指示灯熄灭时，表明打印机处于脱机状态。

北京思普瑞特科技发展有限公 SPRT SP-TI III便捷式微型热敏打印机 说明书

SPRT®SP-TⅢ便携式微型热敏打印机 便携式微型热敏打印机使用说明书北京思普瑞特科技发展有限公1目 录注意事项 (1)安全注意事项 (1)使用注意事项 (1)存放注意事项 (2)第一章 打印机外观及型号 (4)1.1外观 (4)1.2型号 (5)第二章性能特点 (6)2.1 打印性能 (6)2.2 物理参数 (6)2.3 环境参数 (6)2.4 其他性能 (7)第三章使用方法 (8)3.1 使用前的准备 (8)3.1.1 电池安装 (8)3.1.2 打印纸卷安装 (8)3.2 基本功能使用 (9)3.2.1 开机 (9)3.2.2 关机 (9)3.2.3 自检 (9)3.2.4 走纸（手动进纸） (9)23.2.5 充电 (9)3.3 打印机设置 (10)3.4 打印连接及打印 (10)3.4.1 串口连接 (10)3.4.2原始红外和IrDA连接 (11)3.4.3 蓝牙连接 (12)3.4.4 蓝牙地址绑定功能 (13)3.5 指示灯及蜂鸣器说明 (13)第四章其他信息 (15)4.1 打印机开发手册 (15)4.2 预印刷黑标说明 (15)4.3 皮带扣安装示意图 (16)3注意事项注意事项在使用打印机之前，请仔细阅读本章内容！在使用打印机之前，请仔细阅读本章内容！安全注意事项本打印机只能使用本公司提供的专用电池和电源适配器，否则可能引起产品损坏，电池漏液、起火甚至爆炸。

不要将电池投入火中，不要将电池短路、拆散或加热，否则可能导致电池漏液、起火甚至爆炸。

如果长时间不使用打印机，务必将电池从打印机中取出，否则可能导致电池漏液。

电池中的液体具有腐蚀性，如果操作不慎导致电池漏液并将液体粘到皮肤或衣物上，请立即用清水洗掉，如不慎进入眼睛内，请立即用大量清水彻底冲洗眼睛并去看医生。

打印时或刚打印结束时不要开启纸仓盖，用手或身体的任何部位接触打印机芯，以免过高的温度导致烫伤。

使用注意事项打印机不能连续打印超过1m的单据，否则可能导致打印机芯损坏。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图1-15 电源连接 3.把电源适配器交流电源线插入墙上的电源插座。
F 提示： 在任何时候如果要拔下电缆，都要先将适
配器的电源开关关断或将电缆从墙上的电源插座上拔 下，然后抓紧接头的箭头处，直接拔出。
安装纸卷
TP POS58Ⅱ打印机使用 57.5mm 宽热敏纸卷。 打印纸规格
热敏纸卷型号：TF50KS-E（Japan Paper co.ltd ） AF50KS -E(JUJO THERMAL)
2） 如图1-17所示，将纸卷按照图示方向装入纸仓，然 后从纸卷中拉出一段纸放在机头上。
3） 将上盖放下，向下轻按上盖，直至恢复原卡位，纸 端从上盖出纸口露出，即安装好打印纸。如图1-18 所示。
图 1-16 打开上盖
图 1-17 装上纸卷
12
图 1-18 正确上纸
图 1-19 错误上纸
注意：
请使用规定宽度的高质量热敏打印纸，纸卷宽度过宽或过窄 都会导致卡纸故障。使用低质量的热敏纸可能会导致打印质 量变坏和机头寿命降低。
热敏纸卷： 纸宽 --- 57.5±0.5mm 外径最大 --- φ50mm ( 最大 ) 11
内径 --- φ13mm（最小） 纸厚 --- 53～60克/米2 安装方法 TP POS58Ⅱ行式热敏打印机具有易装纸结构，打印机装纸的 一般过程为：
1） 用左右手食指向上搬动上盖左右两侧的凸耳，打开 上盖，见图1-16所示。
第三章 故障排除
日常打印机故障处理................................... 18
第四章 参考信息
特点与性能 .......................................... 20 打印控制命令 ........................................ 21 售后服务联系方式 .................................... 37
图1-7 串行接口插座引脚序号
各引脚信号定义如表1-1所示：
引脚号 信号名称 源
说
明
3
RXD
主机 打印机从主机接收数据
2
TXD 打印机 当使用打印机状态查询命令时
打印机向主机返回打印机状态
信息
该信号为“MARK”状态时，表
4
RTS 打印机 示打印机“忙”，不能接收数
据，而该信号为“SPACE”状态
时，表示打印机“准备好”,
△注 意 ·如果出现卡纸情况，务必先断电，等待 10 秒钟，让机头冷
却下来，才开始除掉塞纸。 ·请勿将本产品放置在潮湿或多尘的环境中。 ·不可重压，不能堆放。
F 使用上的注意事项
纸卷 ·必须使用符合要求的纸卷。 ·请勿选用末端被黏合在纸轴上的纸卷，否则打印机便无法正确测
出纸卷末端，也可能对打印机构造成损害。
警告：
如果使用不恰当的适配器，可能会导致起火或触电，也可 能会使打印质量变坏，甚至损坏打印机。
注意：
连接打印机或从打印机拔下适配器时，请确定适配器没有 接通电源，否则可能会损坏电源适配器或打印机。
1.确定打印机和电源适配器都已关闭。 2.把电源适配器连接线连接到打印机电源接口如图 1-15
10
所示。注意接口扁平的一侧朝上
表1-2并行接口引脚信号
7
注： ① “入”表示输入到打印机，“出”表示从打印机输出。 ② 信号的逻辑电平为TTL电平。
有关并行连接方式接口信号时序如图1-11所示：
图1-11并行接口信号时序 1.确定打印机和计算机都已经关闭，然后按图 1-12 所示把电缆 插入打印机接口。
图1-12 并口连接
F 注释：1.拧紧电缆插头上的螺栓直到两端都锁定到位。
小心的取出卡纸，然后正确上纸，盖好上盖。选用符合规 定宽度的打印纸和表面光滑的高质量热敏纸不容易出现卡 纸现象。 2.如果打印纸走偏，怎么处理？
关掉电源，打开上盖，抬起机头抬扛，手动调整纸的 位置或按【SEL】键使打印机处离线状态，按【LF】键走纸 到正常。选用符合规定宽度的打印纸和表面光滑的高质量 热敏纸不容易出现纸走偏现象。 3.如果字迹打印不清晰该怎么办？
16
l 自检方式: 按住【SEL】键，接通TP POS58II 电源，再松开按键，
这时打印机将打印出自检清单。自检测可以检测打印机是否 工作正常，如果能够正确地打印出自检清样，则说明除和主 机的接口以外，打印机一切正常，否则需要检修。自检测将 顺序打印出软件版本号, 接口形式及128个ANK字符。 l 十六进制数据打印方式（暂不提供）:
TP POS58Ⅱ
行式热敏打印机
使用手册
生产商有权修改说明书的内容而不做事先声明 !
安全信息
为有效、安全地使用您的打印机，请遵守以下规定。 使用前
·请在使用打印机前详细阅读操作指南，以掌握正确的使用方 法。
·请将本[使用手册]放置在方便易取的位置，以便随时取出参 阅和寻找问题解答。
F 安全上的注意事项 假如漠视下述注意内容，错误使用打印机的话，可能造成打印机损 坏。
10 /ACK 出
经电阻上拉“高”电平。
11
BUSY
出
“高”电平表示打印机正“忙”，不能 接受数据。
12 PE 出 13 SEL 出
“高”电平表示打印纸尽。 经电阻上拉“高”电平。
15 /ERR 出
14,16,1 7
NC
---
18～25 GND ---
经电阻上拉“高”电平。 未接。
接地。逻辑“0”电平。
持BUSY握手协议，其接口插座为DB25针型插座。并行接口插 座的引脚序号如图 1-10所示。
图1-10并行接口插座引脚序号
并行接口各引脚信号的定义如表1-2所示：
引脚号 信号 方向
说
明
1 /STB 入 数据选通触发脉冲。下降沿时读入数据.
2 DATA1 入 3 DATA2 入 4 DATA3 入 这些信号分别代表并行数据的第一至第 5 DATA4 入 八位信息。每个信号当其逻辑为“1”时 6 DATA5 入 为“高”电平，逻辑为“0”时为“低” 7 DATA6 入 电平。 8 DATA7 入 9 DATA8 入
2
第一章 安装打印机
开箱
打开包装箱后，请马上检查箱内是否具有下列部件，并且无任 何损毁。
图 1-1 整机
图 1-2 电缆
图 1-3 适配器 3
图 1-4 保修卡
打印机外形
TP POS58Ⅱ是一款新型直接热敏行式打印机。
出纸口
上盖
指示灯
按键
底座 图 1-5 打印机正面
电源开关
电源插座
钱箱插座
并(串)接口
1
目录
第一章 安装打印机
开箱 ................................................. 3 打印机外形 ........................................... 4 打印机连接到计算机.................................... 5
8
2.把电缆的另一端连接到计算机的接口。
把打印机连接到钱箱
POS58Ⅱ打印机的钱箱接口采用RJ-11 6线插座，如图1-13所 示：
图1-13 钱箱接口
引脚定义如下
引脚号
信号
1 结构地
2 钱箱驱动信号
3 钱箱开/关状态信号
4 +12VDC
5 N.C.
6 钱箱开/关状态信号地
流向 --输出 输入 输出 -----
注意：
1．切记不要用砂纸、刀片或螺丝刀等硬物打刮打印机头片！ 否则会使打印头片受到永久损坏。
2．务必在打印头自然冷却状态下，进行打印头清洗。
14
打印头片 图 1-20 机头清洗
清洗区域
15
第二章 使用打印机
操作控制面板
您可以通过控制板上的按键送纸。指示灯帮助您了解打印机
的状态。
红灯
[SEL]键
绿灯
图 1-8 POS58Ⅱ打印机串行接口与IBM PC串行口电缆连接图 1.确认打印机和计算机都已经关闭。然后按图 1-9 所示把电缆
插入打印机接口。 图 3-1 串口连接
图 1-9 串口连接 2.把电缆的另一端连接到计算机的接口。
6
并行接口型 TP POS58Ⅱ打印机的并行接口为8位打印并行接口，支
可以接收数据。
7
GND ------ 信号地
* 注： ① “源”表示信号发出的来源；
② 信号逻辑电平为EIA电平；
表1-1串行接口引脚信号 5
POS58Ⅱ打印机的串行接口可与标准的RS-232C接口连接。在 与IBM PC机或兼容机连接时可按图1-8接线。
串行连接方式下的波特率和数据结构设定为9600bps、8位数 据位、无校验和1位或1位以上停止位。
第二章 使用打印机
操作控制面板 ........................................ 16 开关 ................................................ 16 按键 ................................................ 16 指示灯 .............................................. 17
按住【LF】键并接通TP POS58II 电源,进入十六进制数 据打印方式,打印机对接收数据,不做命令解释,全按十六进 制格式打印出来.通常用于数据传输错误分析.
指示灯
TP POS58II 打印机上有两个指示灯,红色灯为电源指示
灯，绿色指示灯为状态指示灯. 状态指示灯亮表示打印机工作
为在线状态,状态指示灯灭为离线状态，状态指示灯闪烁为异常
