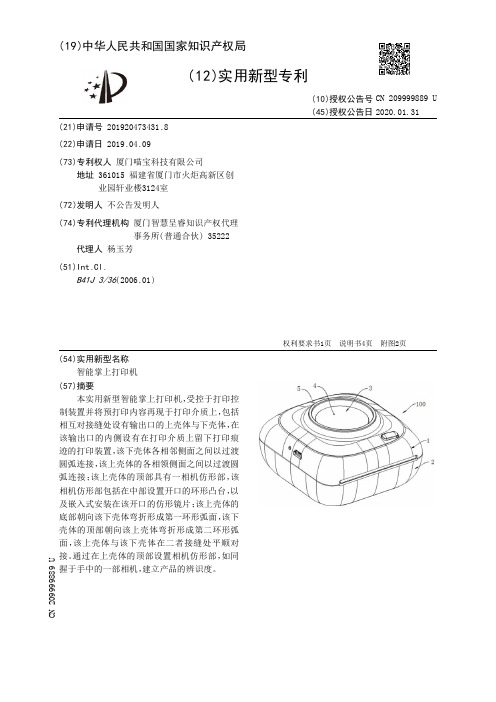

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920473431.8(22)申请日 2019.04.09(73)专利权人 厦门喵宝科技有限公司地址 361015 福建省厦门市火炬高新区创业园轩业楼3124室(72)发明人 不公告发明人　(74)专利代理机构 厦门智慧呈睿知识产权代理事务所(普通合伙) 35222代理人 杨玉芳(51)Int.Cl.B41J 3/36(2006.01)(54)实用新型名称智能掌上打印机(57)摘要本实用新型智能掌上打印机，受控于打印控制装置并将预打印内容再现于打印介质上，包括相互对接缝处设有输出口的上壳体与下壳体，在该输出口的内侧设有在打印介质上留下打印痕迹的打印装置，该下壳体各相邻侧面之间以过渡圆弧连接，该上壳体的各相领侧面之间以过渡圆弧连接；该上壳体的顶部具有一相机仿形部，该相机仿形部包括在中部设置开口的环形凸台，以及嵌入式安装在该开口的仿形镜片；该上壳体的底部朝向该下壳体弯折形成第一环形弧面，该下壳体的顶部朝向该上壳体弯折形成第二环形弧面，该上壳体与该下壳体在二者接缝处平顺对接。

通过在上壳体的顶部设置相机仿形部，如同握于手中的一部相机，建立产品的辨识度。

权利要求书1页 说明书4页 附图2页CN 209999889 U 2020.01.31C N 209999889U权　利　要　求　书1/1页CN 209999889 U1.智能掌上打印机，受控于打印控制装置并将预打印内容再现于打印介质上，包括相互对接缝处设有输出口的上壳体与下壳体，在该输出口的内侧设有在打印介质上留下打印痕迹的打印装置，其特征在于：该下壳体各相邻侧面之间以过渡圆弧连接，该上壳体的各相领侧面之间以过渡圆弧连接；该上壳体的顶部具有一相机仿形部，该相机仿形部包括在中部设置开口的环形凸台，以及嵌入式安装在该开口的仿形镜片；该上壳体的底部朝向该下壳体弯折形成第一环形弧面，该下壳体的顶部朝向该上壳体弯折形成第二环形弧面，该上壳体与该下壳体在二者接缝处平顺对接。

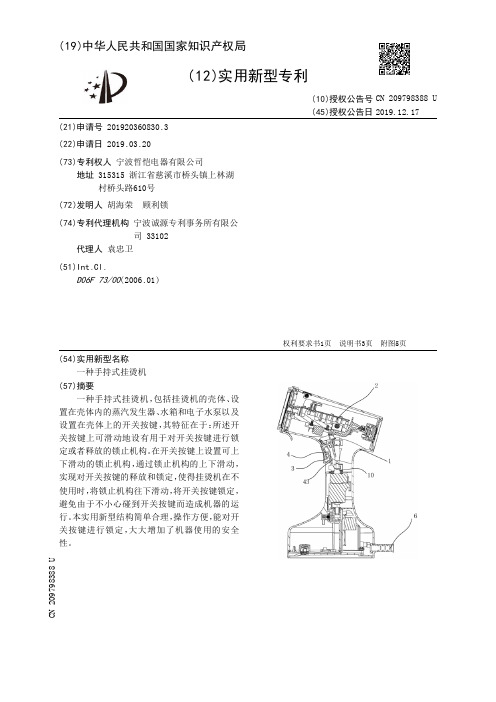

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920360830.3(22)申请日 2019.03.20(73)专利权人 宁波哲恺电器有限公司地址 315315 浙江省慈溪市桥头镇上林湖村桥头路610号(72)发明人 胡海荣　顾利锁　(74)专利代理机构 宁波诚源专利事务所有限公司 33102代理人 袁忠卫(51)Int.Cl.D06F 73/00(2006.01)(54)实用新型名称一种手持式挂烫机(57)摘要一种手持式挂烫机，包括挂烫机的壳体、设置在壳体内的蒸汽发生器、水箱和电子水泵以及设置在壳体上的开关按键，其特征在于：所述开关按键上可滑动地设有用于对开关按键进行锁定或者释放的锁止机构。

在开关按键上设置可上下滑动的锁止机构，通过锁止机构的上下滑动，实现对开关按键的释放和锁定，使得挂烫机在不使用时，将锁止机构往下滑动，将开关按键锁定，避免由于不小心碰到开关按键而造成机器的运行。

本实用新型结构简单合理，操作方便，能对开关按键进行锁定，大大增加了机器使用的安全性。

权利要求书1页 说明书3页 附图5页CN 209798388 U 2019.12.17C N 209798388U权　利　要　求　书1/1页CN 209798388 U1.一种手持式挂烫机，包括挂烫机的壳体、设置在壳体内的蒸汽发生器、水箱和水泵以及设置在壳体上的开关按键，其特征在于：所述开关按键上可滑动地设有用于对开关按键进行锁定或者释放的锁止机构。

2.根据权利要求1所述的手持式挂烫机，其特征在于：所述壳体的上部呈前端向上倾斜的筒形结构，蒸汽发生器设置在壳体的上部，水箱设置在壳体的下部，壳体的中部成型为手柄部，开关按键设置在手柄部的前侧。

3.根据权利要求2所述的手持式挂烫机，其特征在于：所述手柄部的前侧开设有供开关按键安装的安装孔，开关按键的上端成型有与壳体相铰接的连接耳，开关按键的中部开设有供锁止机构上下滑动的卡位槽，锁止机构包括一滑块，滑块的左右两侧向后凸设有与卡位槽配合连接的卡脚，滑块的后端中部向下延伸成型有与开关按键的内侧相抵的挡条，所述壳体内位于安装孔的下方成型有一卡槽，当锁止机构向下滑动时，挡条的下端正好插置于卡槽中，开关按键被锁定，当锁止机构向上滑动时，挡条脱离卡槽，开关按键释放。

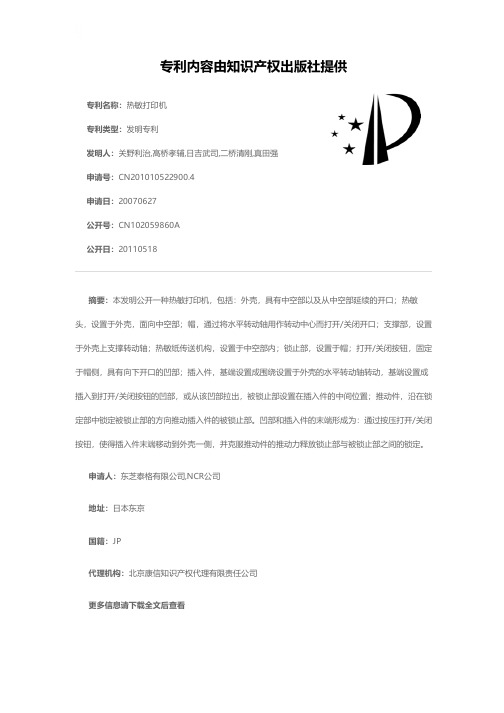

专利名称：热敏打印机
专利类型：发明专利
发明人：关野利治,高桥孝辅,日吉武司,二桥清刚,真田强申请号：CN201010522900.4
申请日：20070627
公开号：CN102059860A
公开日：
20110518
专利内容由知识产权出版社提供
摘要：本发明公开一种热敏打印机，包括：外壳，具有中空部以及从中空部延续的开口；热敏头，设置于外壳，面向中空部；帽，通过将水平转动轴用作转动中心而打开/关闭开口；支撑部，设置于外壳上支撑转动轴；热敏纸传送机构，设置于中空部内；锁止部，设置于帽；打开/关闭按钮，固定于帽侧，具有向下开口的凹部；插入件，基端设置成围绕设置于外壳的水平转动轴转动，基端设置成插入到打开/关闭按钮的凹部，或从该凹部拉出，被锁止部设置在插入件的中间位置；推动件，沿在锁定部中锁定被锁止部的方向推动插入件的被锁止部。

凹部和插入件的末端形成为：通过按压打开/关闭按钮，使得插入件末端移动到外壳一侧，并克服推动件的推动力释放锁止部与被锁止部之间的锁定。

申请人：东芝泰格有限公司,NCR公司
地址：日本东京
国籍：JP
代理机构：北京康信知识产权代理有限责任公司
更多信息请下载全文后查看。

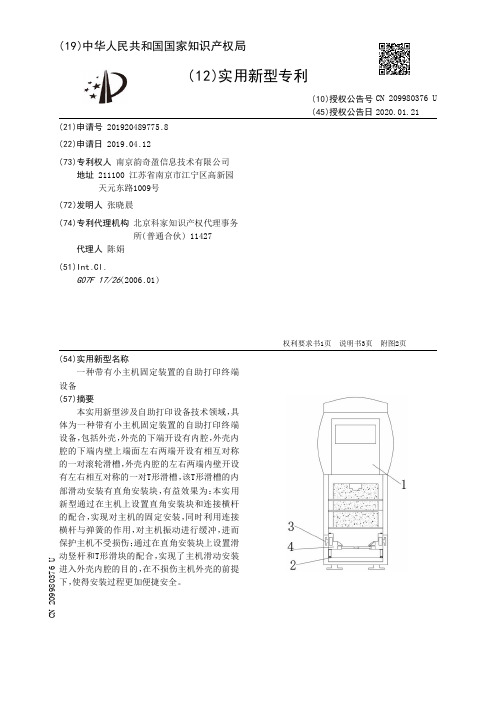

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920489775.8(22)申请日 2019.04.12(73)专利权人 南京韵奇盈信息技术有限公司地址 211100 江苏省南京市江宁区高新园天元东路1009号(72)发明人 张晓晨　(74)专利代理机构 北京科家知识产权代理事务所(普通合伙) 11427代理人 陈娟(51)Int.Cl.G07F 17/26(2006.01)(54)实用新型名称一种带有小主机固定装置的自助打印终端设备(57)摘要本实用新型涉及自助打印设备技术领域，具体为一种带有小主机固定装置的自助打印终端设备，包括外壳，外壳的下端开设有内腔，外壳内腔的下端内壁上端面左右两端开设有相互对称的一对滚轮滑槽，外壳内腔的左右两端内壁开设有左右相互对称的一对T形滑槽，该T形滑槽的内部滑动安装有直角安装块，有益效果为：本实用新型通过在主机上设置直角安装块和连接横杆的配合，实现对主机的固定安装，同时利用连接横杆与弹簧的作用，对主机振动进行缓冲，进而保护主机不受损伤；通过在直角安装块上设置滑动竖杆和T形滑块的配合，实现了主机滑动安装进入外壳内腔的目的，在不损伤主机外壳的前提下，使得安装过程更加便捷安全。

权利要求书1页 说明书3页 附图2页CN 209980376 U 2020.01.21C N 209980376U权　利　要　求　书1/1页CN 209980376 U1.一种带有小主机固定装置的自助打印终端设备，包括外壳(1)，其特征在于：所述外壳(1)的下端开设有内腔，外壳(1)内腔的下端内壁上端面左右两端开设有相互对称的一对滚轮滑槽(2)，外壳(1)内腔的左右两端内壁开设有左右相互对称的一对T形滑槽(3)，该T形滑槽(3)的内部滑动安装有直角安装块(4)，所述直角安装块(4)设置为两块侧板相互垂直焊接而成，相邻侧板之间固定平行焊接有支撑板(5)，直角安装块(4)的外端面均焊接有T形滑块(6)，直角安装块(4)上两块侧板的外端面均垂直螺纹连接有连接横杆(7)，所述连接横杆(7)的另一端固定连接另一个直角安装块(4)，所述直角安装块(4)通过连接横杆(7)依次垂直连接组成矩形安装框架，直角安装块(4)的上下端面设置有贯穿孔，该贯穿孔内部固定插接有滑动竖杆(9)，所述滑动竖杆(9)的下端通过转轴转动安装有滚轮(10)，该滚轮(10)安装在外壳(1)内腔下端面的滚轮滑槽(2)内部。
