光缆线路工程验收标准一、机房端1、入局光缆在进出孔、ODF架端要挂牌编号，标牌与竣工资料相符；2、进/出局光缆和用户光缆应全部检查光缆的预留长度、盘放安置、保护措施及成端质量.3、进/出局光缆内的金属构件在终端处要接地;4、入局光缆进出孔要用防火泥堵塞；5、光缆在槽道中布放应顺直，无明显扭绞、交叉，不得溢出槽道，拐弯适度，无死弯，光缆进出槽道部位应绑扎并有挂牌；二、交接箱1、交接箱装配应零配件齐全，接头排应无损坏，端子牢固，编扎好的成端光缆应在箱内固定，并进行对号测试和绝缘测试，漆面应完好。
2、交接箱必须单设接地，接地线应符合设计要求，其接地电阻应不大于10欧姆。
进入交接箱的光缆必须接地并挂标识牌。
3、交接箱箱号、光缆编号的漆写（印)应符合设计要求，交接箱箱盖的内侧有光缆线路路由示意图.交接箱内跳纤布放合理、整齐，无接头且不影响模块支架开启;4、墙式交接箱的安装位置，应选择坚实、牢固、安全的墙面，交接箱底部距地平线、箱体距墙角应符合设计要求（包括室内交接箱）;架空交接箱的安装，应根据设计要求采用H型杆,并加装工作平台；落地式交接箱的安装位置的选择箱体就位的坚固件必须牢固、安全、可靠,安装高度、防潮措施应符合设计要求。
5、成端是否规范（要有余留,保证可随时调换，特别是主干光缆部分)6、交接箱下方光缆进出口、光缆引管上端必须进行防鼠、蚁处理。
三、线路架空杆路：1、架空光缆抽查的长度应不小于光缆全长的10%，沿线检查杆路与其他设施间距（含垂直、水平）、光缆及接头安装质量、预留光缆盘放、与其他线路交越、靠近供电线保护措施.2、电杆应按设计规定的杆距立杆.一般情况下，市区光缆线路的杆距为35～40m，郊区明线线路的杆距为45～50m。
因地形特殊情况距离不要超过65米。
3、竖立电杆应达到下列标准：直线线路的电杆位置应在线路路由的中心线上，电杆中心线与路由中心线的左右偏差应不大于50㎜，电杆本身应上下垂直.角杆应在线路转角点内移，水泥电杆的内移值为100~150㎜,木杆的内移值为200～400㎜，因地形限制或装撑木的角杆可不内移.终端杆竖立后应向拉线侧倾斜100～200㎜。

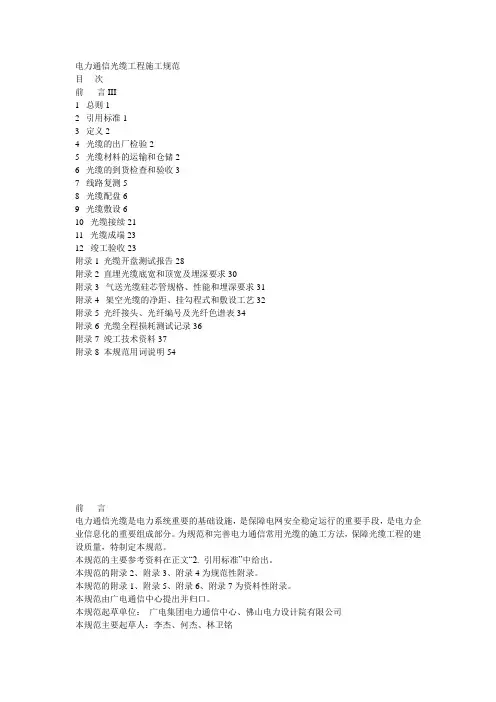

目次前言 III1 总则 12 引用标准 13 定义 24 光缆的出厂检验 25 光缆材料的运输和仓储 26 光缆的到货检查和验收 37 线路复测 58 光缆配盘 69 光缆敷设 610 光缆接续 2111 光缆成端 2312 竣工验收 23附录1 光缆开盘测试报告 28附录2 直埋光缆底宽和顶宽及埋深要求 30附录3 气送光缆硅芯管规格、性能和埋深要求 31附录4 架空光缆的净距、挂勾程式和敷设工艺 32附录5 光纤接头、光纤编号及光纤色谱表 34附录6 光缆全程损耗测试记录 36附录7 竣工技术资料 37附录8 本规范用词说明 54前言电力通信光缆是电力系统重要的基础设施,是保障电网安全稳定运行的重要手段,是电力企业信息化的重要组成部分。
为规范和完善电力通信常用光缆的施工方法，保障光缆工程的建设质量，特制定本规范.本规范的主要参考资料在正文“2。
引用标准"中给出。
本规范的附录2、附录3、附录4为规范性附录。
本规范的附录1、附录5、附录6、附录7为资料性附录。
本规范由广电通信中心提出并归口.本规范起草单位: 广电集团电力通信中心、佛山电力设计院有限公司本规范主要起草人：李杰、何杰、林卫铭1 总则本规范规定了电力通信用光缆运输和仓储、到货开盘检验、安装和施工、竣工和验收要求，是电力光缆线路工程施工质量检验、随工检验和竣工验收的依据.适用于本系统新建、扩建和改建的电力光缆线路工程。
各种光缆线路工程所用器材的程式、规格、质量等均应符合本规范和设计文件要求，工程中不准使用未经鉴定合格的器材。
施工单位制定的施工操作规程应贯彻本规范的要求。
本规范适用于电力光缆通信线路,包括光纤复合架空地线(OPGW)、全介质自承式光缆（ADSS）和普通光缆。
本规范未列入之内容按设计文件办理。
本规范的解释权和修改权属广电集团公司。
2 引用标准下列标准所包含的条文，通过在本规范中引用而构成本规范的条文。
本规范实施时，所示版本均为有效.所有标准都会被修订，使用本规范的各方应探讨使用下列标准最新版本的可能性。
光纤施工规范及验收标准The manuscript was revised on the evening of 2021CHY-GC-GXW-1 Array朝阳区教育“校校通”工程光纤网工程光纤施工规范及验收标准北京北控电信通信息技术有限公司二零零六年四月二十六日目录光纤施工规范及验收标准1.光纤施工规范1.1总则为适应通信发展的需要，提高通信光缆建设工程的质量管理水平，促进建设工程实施、验收的程序化、规范化、科学化，特制定本规范。
本规范是新建通信光缆传输系统线路工程施工质量检查工程验收的依据。
改建、扩建及其它类似光缆线路工程也应参照执行。
工程验收包括：隐蔽工程检验、及工程竣工验收。
工程承包单位编制施工操作工程或作业指导书，施工组织计划以及监理单位编制的监理规划、监理实施细则均应认真贯彻执行本规范的要求。
工程中应积极采用新工艺、新技术，以提高施工质量和降低工程造价。
本规范未尽事宜，可参考现行相关验收规范及工程设计文件。
1.2光缆器材规格及路由走向1.2.1光缆器材的规格⏹光缆、器材规格、程式及数量应符合设计及订货要求。
⏹光缆、光纤连接器应有出厂产品合格证和传输特性参数的出厂测试记录。
⏹光缆、光纤连接器运到现场后应进行单盘检验，确保其传输性能、长度等达到设计要求。
光缆单检完毕后应对端头作密封处理。
⏹其它器材应及时运到现场，其数量、质量应达到设计规定要求。
⏹光缆接盒的检验还应包括气闭性检查。
接头密封材料必须在使用有效期内。
必要时还需要进行气闭性试验。
1.2.2光缆路由走向⏹光缆线路路由及敷设方式，应以批准的施工图设计为依据进行路由复测工作。
较小的路由变更，由监理、施工人员提出，经甲方同意确定；较大的路由变更，设计单位应至现场与监理、施工协商，甲方批准。
⏹光缆线路穿越河流，应按设计规定方式过河。
1.3光缆线路敷设安装1.3.1一般规定⏹光缆的敷设安装方法，可根据地段环境、条件，选择人工或机械敷设；对采用直埋硅芯管时，光缆应采用气流法敷设方式。

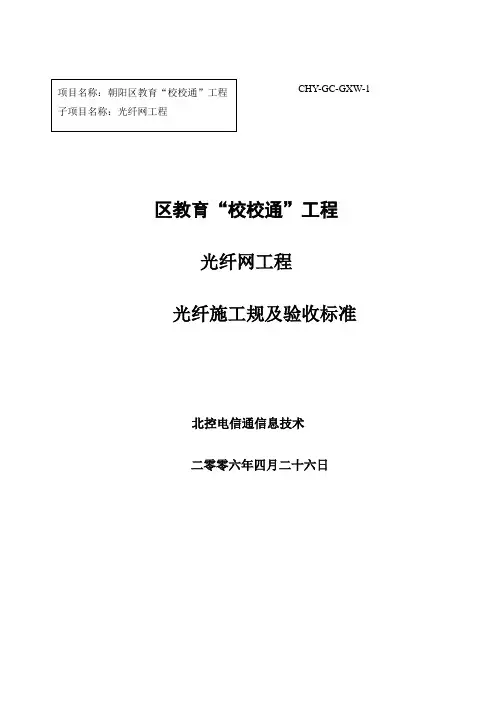

朝阳区教育“校校通”工程光纤网工程光纤施工规范及验收标准北京北控电信通信息技术有限公司二零零六年四月二十六日目录1.光纤施工规范 (2)1.1总则 (2)1.2光缆器材规格及路由走向 (2)1.3光缆线路敷设安装 (3)1.4光缆接续安装 (6)1.5竣工文件编制 (7)2.光缆线路工程验收 (8)2.1随工检验 (8)2.2光缆线路工程竣工验收 (9)光纤施工规范及验收标准1.光纤施工规范1.1总则为适应通信发展的需要，提高通信光缆建设工程的质量管理水平，促进建设工程实施、验收的程序化、规范化、科学化，特制定本规范。
本规范是新建通信光缆传输系统线路工程施工质量检查工程验收的依据。
改建、扩建及其它类似光缆线路工程也应参照执行。
工程验收包括：隐蔽工程检验、及工程竣工验收。
工程承包单位编制施工操作工程或作业指导书，施工组织计划以及监理单位编制的监理规划、监理实施细则均应认真贯彻执行本规范的要求。
工程中应积极采用新工艺、新技术，以提高施工质量和降低工程造价。
本规范未尽事宜，可参考现行相关验收规范及工程设计文件。
1.2光缆器材规格及路由走向1.2.1光缆器材的规格⏹光缆、器材规格、程式及数量应符合设计及订货要求。
⏹光缆、光纤连接器应有出厂产品合格证和传输特性参数的出厂测试记录。
⏹光缆、光纤连接器运到现场后应进行单盘检验，确保其传输性能、长度等达到设计要求。
光缆单检完毕后应对端头作密封处理。
⏹其它器材应及时运到现场，其数量、质量应达到设计规定要求。
⏹光缆接盒的检验还应包括气闭性检查。
接头密封材料必须在使用有效期内。
必要时还需要进行气闭性试验。
1.2.2光缆路由走向⏹光缆线路路由及敷设方式，应以批准的施工图设计为依据进行路由复测工作。
较小的路由变更，由监理、施工人员提出，经甲方同意确定；较大的路由变更，设计单位应至现场与监理、施工协商，甲方批准。
⏹光缆线路穿越河流，应按设计规定方式过河。
1.3光缆线路敷设安装1.3.1一般规定⏹光缆的敷设安装方法，可根据地段环境、条件，选择人工或机械敷设；对采用直埋硅芯管时，光缆应采用气流法敷设方式。
线路工程验收重点一、光交箱1、在光交箱内光缆不能盘留。
不合格的3天内照片反馈整改，3天内未反馈的复验。
2、走线孔需用防火泥封堵严实。
不合格的3天内照片反馈整改，3天内未反馈的复验。
3、新建光交箱必须做接地处理。
不合格的3天内照片反馈整改，3天内未反馈的复验。
4、光交箱内有端正图或者熔纤盘标签清晰准确且能与资料一致。
不合格的3天内反馈结果修改资料与现场相符，3天内未反馈的复验。
5、光缆悬挂标牌；工程名称，两端站点、多少芯，需在标牌清晰标记。
不合格的3天内照片反馈整改，3天内未反馈的复验。
6、光缆加强芯在加强芯固定拄内固定且绑扎紧固，不合格的3天内照片反馈整改，3天内未反馈的复验。
7、光缆加强芯固定处到熔纤盘的裸纤用塑料软管保护。
不合格的3天内照片反馈整改，3天内未反馈的复验。
8、光缆OTDR测试，图像平滑无明显台或断点，每个光缆插接损耗约2db,每芯光衰0.25db∕KM o根据长度算出正常光衰值。
不合格的3天内照片反馈整改，整改后复验。
二、机房（重点）1、综合柜有端正图或者熔纤盘标签清晰准确且能与资料一致。
不合格的3天内反馈结果修改资料与现场相符，3天内未反馈的复验。
2、光缆平直的固定绑扎在走线架上，光缆不能在走线架内盘留。
不合格的3天内照片反馈整改，整改后复验。
3、光缆OTDR测试，图像平滑无明显台或断点，每个光缆插接损耗约2db,每芯光衰0.25db∕KM o根据长度算出正常光衰值。
不合格的3天内照片反馈整改，整改后复验。
4、光缆进入机房时光缆要沿墙顶固、做回水湾、保护管、标牌（要求同上），不合格的3天内照片反馈整改，整改后复验。
5、光缆机房处的盘留不允许在机房处盘留，光缆在终端杆或者最后的人手孔内盘留。
不合格的3天内照片反馈整改，整改后复验。
三、路由1、现场施工和竣工资料一致，盘留、接头盒、架空、管道、吊线、距离等，不合格的3天内反馈结果修改资料与现场相符，3天内未反馈的复验。
2、预留架、吊线、直埋、签证工程量（埋深、距离）现场与资料一致（必看），不合格的3天内反馈结果修改资料与现场相符，3天内未反馈的复验。
光接入网现场验收内容及标准一、光缆验收标准1、管道光缆敷设一〕敷设管道光缆的孔位应符合设计要求。
二〕在孔径90mm 及以上的水泥管道、钢管或塑料管道内，应根据设计规定在两人〔手〕孔间一次性敷设三根或三根以上的子管。
三〕子管不得跨人〔手〕孔敷设，子管在管道内不得有接头。
四〕子管在人〔手〕孔内伸出长度一般为200～400mm；本期工程不用的管孔及子管管孔应及时按照设计要求进行封堵。
五〕光缆敷设前应按“8”字盘放，管井边缘要做好保护，防止光缆外皮被刮破。
六〕光缆敷设应符合以下要求：〔1〕应按照设计要求的A、B端敷设光缆。
〔2〕敷设光缆时的牵引力应符合设计要求。
〔3〕光缆在各类管材中穿放时，管材的内径应不小于光缆外径的1.5 倍。
〔4〕光缆出管孔150mm 以内不得做弯曲处理。
〔5〕管道光缆根据接入需要按设计要求进行中间人孔预留。
光缆余长应在人孔内盘放并固定。
〔6〕敷设后的管道光缆在人〔手〕孔内应排列、固定整齐。
光缆在人〔手〕孔内子管外的部分应按设计要求保护。
〔7〕管孔及子管管孔均应按设计要求的材料进行堵塞。
〔8〕光缆在每个人孔内应按设计要求或建设单位的规定做好标志。
2、埋式光缆敷设一〕直埋光缆埋深应满足通信光缆线路工程设计要求的有关规定，具体埋设深度应符合上表的要求。
光缆在沟底应自然平铺状态，不得有绷紧腾空现象。
二〕直埋光缆与其他建筑设施平行或交越时的最小净距应符合设计要求。
三〕光缆可同其他通信光缆同沟敷设，同沟敷设时应平行排列，不得重叠或交叉，缆间的平行净距应≥100mm。
四〕回填土应符合以下要求：〔1〕充气的光缆在回填土前必须做好保气工作。
〔2〕先填细土，后填普通土，且不得损伤沟内光缆及其他管线。
〔3〕市区或市郊埋设的光缆在回填300mm细土后，盖红砖保护。
每回填土约300mm处应夯实一次，并及时做好余土清理工作。
〔4〕回土夯实后的光缆沟，在车行路面或地砖人行道上应与路面平齐，回土在路面修复前不得有凹陷现象；土路可高出路面50～100mm，郊区大地可高出150mm左右。
中国移动通信集团安徽有限公司光缆线路工程施工验收技术规范中国移动通信集团安徽有限公司网络部目录第一章总则 (1)第二章光缆及器材检验 (2)第三章路由复测 (3)第四章光缆配盘 (6)第五章安装工艺 (7)第六章中继段测试 (21)第七章竣工验收 (22)第八章附则 (24)第一章总则1.1中国移动通信集团安徽有限公司光缆线路工程施工验收规范（以下简称规范）是中国移动通信集团安徽有限公司光缆线路工程施工质量检验、随工检验和竣工验收的技术依据，适用于省内干线、城域传送网的新建、扩建和改建的光缆线路工程。
1.2光缆线路工程的验收应按信息产业部部颁的《邮电基本建设工程竣工验收办法》、集团公司相关文件、省公司下发的《中国移动通信集团安徽有限公司通信工程验收管理办法》(安移动网〔2007〕142号) 、本规范以及设计文件规定进行，验收项目、内容和标准按本规范的要求办理。
1.3工程验收必须严格执行本规范，以确保工程质量。
各级建设单位必须加强工程质量检查工作，通过监理单位或随工代表加强施工现场的质量检查，做好随工检验和隐蔽工程的签证工作。
1.4在施工过程中，施工单位应严格执行部颁有关施工质量检查的规定和设计规范要求。
1.5本规范主要包括安徽移动使用较多的管道、架空光缆和硅管管道的敷设。
施工单位制定的施工操作规程应遵循本规范的要求。
1.6 本规范未尽事项应执行YD5121－2005《长途通信光缆线路工程验收规范》，YD/T5138－2005《本地网通信线路工程验收规范》、YD5043-2005《长途通信光缆塑料管道工程验收规范》和GB50374-2006《通信管道工程施工及验收技术规范》的相关要求。
第二章光缆及器材检验2.1施工单位应会同监理单位在施工前对运到工地的光缆、硅管、器材的规格、程式、数量及出厂合格证进行检查，并做好记录（可以采取每批次抽测形式）。
2.2 光缆、光纤连接器应有传输特性参数的出厂测试记录。
区教育“校校通”工程光纤网工程光纤施工规及验收标准北控电信通信息技术二零零六年四月二十六日目录1.光纤施工规 (2)1.1总则 (2)1.2光缆器材规格及路由走向 (2)1.3光缆线路敷设安装 (3)1.4光缆接续安装 (6)1.5竣工文件编制 (7)2.光缆线路工程验收 (8)2.1随工检验 (8)2.2光缆线路工程竣工验收 (9)光纤施工规及验收标准1.光纤施工规1.1总则为适应通信发展的需要，提高通信光缆建设工程的质量管理水平，促进建设工程实施、验收的程序化、规化、科学化，特制定本规。
本规是新建通信光缆传输系统线路工程施工质量检查工程验收的依据。
改建、扩建及其它类似光缆线路工程也应参照执行。
工程验收包括：隐蔽工程检验、及工程竣工验收。
工程承包单位编制施工操作工程或作业指导书，施工组织计划以及监理单位编制的监理规划、监理实施细则均应认真贯彻执行本规的要求。
工程中应积极采用新工艺、新技术，以提高施工质量和降低工程造价。
本规未尽事宜，可参考现行相关验收规及工程设计文件。
1.2光缆器材规格及路由走向光缆器材的规格⏹光缆、器材规格、程式及数量应符合设计及订货要求。
⏹光缆、光纤连接器应有出厂产品合格证和传输特性参数的出厂测试记录。
⏹光缆、光纤连接器运到现场后应进行单盘检验，确保其传输性能、长度等达到设计要求。
光缆单检完毕后应对端头作密封处理。
⏹其它器材应及时运到现场，其数量、质量应达到设计规定要求。
⏹光缆接盒的检验还应包括气闭性检查。
接头密封材料必须在使用有效期。
必要时还需要进行气闭性试验。
光缆路由走向⏹光缆线路路由及敷设方式，应以批准的施工图设计为依据进行路由复测工作。
较小的路由变更，由监理、施工人员提出，经甲方同意确定；较大的路由变更，设计单位应至现场与监理、施工协商，甲方批准。
⏹光缆线路穿越河流，应按设计规定方式过河。
1.3光缆线路敷设安装一般规定⏹光缆的敷设安装方法，可根据地段环境、条件，选择人工或机械敷设；对采用直埋硅芯管时，光缆应采用气流法敷设方式。
架空光缆工程施工、验收技术要点一、路由1、选择路由必须保证杆路距国道、省道、省级公路、铁路、高速公路的中心线50米以外，杆路距乡村公路边中心线30米以外。
2、沿途遇到其它杆路时，应尽量采取避让措施，使之满足倒杆间距。
3、杆路角深不超过25米，不能连续转4个角杆，不能转S弯4、在平原地区尽量避开湖泊和排涝蓄池地带，在山区尽量避开峭沟、易滑坡地带和易受洪水危害、水土流失的地方。
5、尽量避免穿越茶园、果园、经济林等经济作物地区。
6、终端杆必须与馈线窗同侧。
二、电杆1、电杆必须为入围厂家生产，施工单位必须提供检验合格证。
2、直线杆在一条直线上，电杆中心与路由中心线左右偏差小于50公分，电杆本身上下垂直。
3、杆距平均为50-60米。
竣工资料与实际杆距不得大于50cm。
4、电杆程式采用7米电杆，特殊地段如过河流跨越河坝、过公路、铁路，应采用8米、9米或10米以上电杆，以保证吊线与地面的垂直距离安全、有效。
电杆离公路2米以内的需刷红白色反光漆。
5、禁用角钢加工等形式对电杆进行加高使用。
不得使用破裂、断裂等存在质量问题的电杆。
6、杆位必须保证线路的安全。
7、杆洞深应严格按部分标准执行，7米杆杆深应达到1.3米以上，8米、9米杆杆深应达到1.5米。
特殊地形深度不足时应采取毛石混凝土加固处理。
8、电杆立起后要求碚土高于地面30厘米，并夯实。
河滩、水土流失严重等地段立杆，回土夯实收线后应做水泥护礅加以保护。
9、角杆应向内角偏移10-15公分，杆身应有一个杆稍的倾斜度；终端杆向拉线侧倾斜10-20公分。
10、每公里立杆不得低于18根水泥电杆。
三、吊线1、吊线采用7/2.2镀锌钢绞线,跨越长距离河流、山谷超过80米时，采用7/2.2镀锌钢绞线作辅助吊线或在两边加双拉线。
2、吊线距路面的垂直高度必须安全、有效。
过铁路时不得低于7.5米，过国道、省道、乡村公路时不得低于5.5米。
3、一条杆路上吊线必须保持在电杆同一侧，不得跳拉。
架空光缆线路工程验收标准集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]湖南移动架空光缆线路工程施工验收标准湖南移动通信有限责任公司二OO四年三月目录附录一：钢筋混凝土电杆的规格与性能参数附录二：架空线路镀锌钢绞线和铁件相关技术参数湖南移动架空光缆线路工程施工验收标准第一章总则湖南移动架空光缆线路工程施工验收标准（以下简称本标准）是湖南移动通信有限责任公司架空光缆线路工程施工质量检查、随工检验和竣工验收等工作的技术依据。
适合用于湖南移动通信有限责任公司新建、扩建、改建的架空光缆线路工程。
本标准是参照YD5006-95《本地电话网用户线路工程设计规范》、YD5051-97《本地网通信线路工程验收规范》等有关标准进行编制。
架空线路工程施工所用的器材程式、规程、质量均应符合国家及行业标准和批准的工程设计文件规定；工程严禁使用未经鉴定合格的器材。
本标准未尽事宜应国家和相关行业标准执行，若国家和行业标准也未规定的，应按设计文件的有关规定办理，如设计文件也未规定，可由市州移动通信分公司与设计、施工单位共同商定补充临时使用，并报省公司备查。
湖南移动通信有限责任公司建设的架空光缆线路工程必须严格执行本标准的规定，加强质量检查工作，确保工程质量。
各市州移动通信分公司必须加强随工质量检查，及时组织隐蔽工程的检验和签证工作。
承担湖南移动通信有限责任公司架空光缆线路施工的企业制定的操作规程应贯彻本验收标准的要求。
第二章架空线路的路由架空线路应选择路段平坦、障碍较少的地段，距离公路保持在50至100米为宜，尽量少穿越或不穿越公路，避开成片的经济林和杉木林基地。
架空线路杆路的杆间距离，应根据地形情况、线路负荷、气象条件以及发展改建要求等因素确定。
一般情况下，市区杆距可为35～40米，郊区杆距可为45～50米，当杆路超过60米时，应采用长杆档或飞线的建筑方式。
长杆档、长杆档跨越、飞线跨越的划分标准见表（湖南为中负荷区）。
表长杆档、长杆档跨越、飞线跨越的划分标准表加固措施：对于长杆档及飞线，吊线采用独立受力终端，长杆档跨越杆及飞线跨越杆上装设双方拉线和顶头拉线。
架空光缆与其他设施的最小水平净距，应符合表规定。
表架空光缆与其它设施树木最小水平净距表架空光缆线路在各种情况下架设高度，应不低于表规定。
表 架空光缆架设高度表架空光缆交越其它电气设施的最小垂直净路，应不小于表规定。
表 架空光缆交越其它电气设施的最小垂直净距表市区内架空线路的位置应有统一的走向，以减少和电力架空线路的交越。
新建线路的建设应按照城市规划统一规定的管线走向位置或与城市建设部门和电力部门洽定的走向设置。
改建原有线路网时，可结合具体情况合理调整，使走向逐步统一。
第三章立杆水泥电杆洞深应符合表的规定，洞深偏差应小于±50mm。
表水泥电杆洞深表单位：米注：12米以上的特种电杆的洞深应按设计文件规定实施。
电杆竖立后应符合以下标准：1、直线线路的电杆位置应在线路路由的中心线上，杆路上的电杆应成一条直线，不得有眉毛湾或S弯，电杆本身应上下垂直，杆根与路由中心线左右偏差不得大于50mm，杆梢前后、左右偏差不得大于一个杆梢。
2、角杆应在线路转角点内移。
杆根应在内角方向100—150mm的位置，拉线收紧后，杆梢应在直线垂直线上向外倾斜50—100mm。
3、终端杆的拉线收紧后向拉力的反侧倾斜100—200mm。
水泥电杆、钢绞线的安全系数不小于.，拉线不小于。
新设电杆的回土必须分层（30cm）夯实，培土高出地面15～20cm，杂草、稀泥、冻结夹雪的土块、大石块不得填入洞内。
第四章拉线和地锚重负荷区按4杆档/8杆档、中负荷区8杆档/32杆档、轻负荷区16杆档/32间隔分别设置双方拉线和四方拉线。
100米以上长杆档需要装设双方拉线。
角杆拉线及撑杆位置应在转角的平分线上，双方拉及顺线拉分别和线路行进方向垂直及平行，角杆角深不得超过12米，角深超出以上标准时需改为终端拉线或另选路由。
靠近高压电力设施及热闹市区的拉线，应根据设计规定加装绝缘子。
绝缘子朝上的拉线上部长度应适量，但绝缘子距地面的垂直距离应在2m以上。
拉线上把与水泥电杆应用抱箍法结合，拉线抱箍距杆梢距离不小于500mm，当杆上装有两层吊线且装设两层拉线时，拉线抱箍层间距离为400mm。
拉线的距离比应为1:1以上，最小不应小于1:。
当拉线的距高比小于或大于2倍时采取调整拉线的程式：一般情况下拉线的程式大于吊线的一个程式，但防风拉线和防凌拉线（即人字拉线）的左右两侧采用与吊线同种型号的钢线，拉线中间不准接头；当拉线由于受地形限制，应采用高桩拉或吊板拉。
拉线安装的位置：角杆拉线在张力的反侧，安装在转角电杆的角平分线上，侧面拉线与线路垂直，顺线拉与线路平行。
水泥电杆拉线在杆上的安装位置，当采用一条拉线时，安装在吊线上方15CM处，当采用两条拉线时，则在吊线的上下各15CM处安装。
安装拉线的规定：1、城域网架空时，由于受地形限制，角深大于米时，一般采用终端杆形式安装，条件不允许时采用二层拉线的办法解决。
2、终端拉线一般采用一吊二拉的形式，一般情况下不利用吊线抱箍做拉线抱箍。
3、当跨越杆无法安装四方拉线时，可采用3方拉线。
3方拉线的确定为一方必须在长杆档的反侧，其余两条与已定拉线的分线角为120°处安装，当终端杆高于12米采用等径杆接高时，每一节都必须安装拉线。
拉线的上把采取另缠法或夹板法扎固，中把采用另缠法扎固。
另缠法与夹板法制作规格如下：A.三眼双槽夹板法规格：用于拉线上把扎固上把：7/以下（含7/）钢绞拉线，先装设一付夹板，隔5CM用铁线另缠15CM，留空10CM，用扎线（）缠5圈。
7/钢绞拉线采用两付夹板，两夹板中间隔距3CM，隔5CM采用铁线另缠10CM，留空10CM，再用扎线（）缠5圈。
B.另缠法规格：用于拉线上把和中把扎固采用材料铁线，首节（距抱箍或地锚侧）缠扎完后扭绞三圈再做末节，规格如表：表拉线上把和中把制作规格拉线中把与地锚连接处应按拉线程式加装拉线衬环，衬环应装在拉线弯回处。
拉线地锚坑深度应符合表规定，偏差应小于50mm。
拉线地锚的横木或水泥拉线盘的规格应符合表规定：拉线地锚应埋设端正，不得偏斜，地锚的拉线盘（横木）应与拉线垂直，地锚实际出土点与正确出土点之间的偏差不大于50mm，埋设地锚的出土斜槽应与拉线上把成直线，不得有扛顶现象。
高桩拉线的副拉线、拉桩中心线、正拉线、电杆中心线应成直线，其中任一点的最大偏差不行大于50mm。
墙拉线的拉攀距墙角应不小于250mm，距屋沿不小于400mm。
第五章架空吊线轻负荷区吊线程式为7/钢绞线、中负荷区采用7/钢绞线、重钢荷区采用7/钢绞线。
吊线夹板距电杆顶的距离应符合设计要求，在一般情况下距杆顶不应小于600mm，在特殊情况下不应小于250mm，一般采用三眼单槽夹板固定。
角杆吊线利用铁线或钢绞线做保护。
杆路与其它设施的最小水平净距、与其它建筑物的最小垂直净距以及交越其它电气设施的最小垂直净距应符合表、表、表的要求。
吊线夹板在各电杆上的位置宜与地面等距，坡度变化一般不宜超过杆距的％，由于地形等限制也不得超过杆距的5％，在特殊情况下当吊线坡度变更为杆距的5％～10％时，吊线应加装仰角辅助装置。
杆路上架设第一条吊线时，应设在杆路的车行道反侧或建筑物侧。
在同一杆路架设两层吊线时，两吊线层间距为400mm。
吊线的原始垂度应符合表的要求。
在20℃以下时允许偏差应不大于标准垂度的10％；在20℃以上时，应不大于标准垂度的5％。
吊线接续采用夹板法或另缠法，接续的方法与拉线上把接续相同。
吊线中间不允许有断股和松散现象，如发现应重新接头，一档线内（即相邻两杆间）不允许有2个以上接头；辅助吊线的安装：1、角深大于5米时采用吊线同种形势的钢绞线加做辅助吊线；2、角深小于5米时采用铁线做辅助装置；3、坡度变更杆上应加装与吊线同种型号的辅助装置。
四方拉和杆距超过150米时，相邻杆档吊线负荷不等或30条档以上的线路终端杆前的泄力杆等电杆上，吊线要求做假终结。
表中负荷区吊线原始垂度标准吊线在终端杆及角深大于15米的角杆上，应做终结。
吊线终结制作方法同拉线上把.。
同层两条吊线在一根杆上，应按设计要求做成合手终结。
光缆吊线程式选用要求见表。
表中负荷区架空光缆吊线规格第六章架空光缆的防护措施防机械损伤1、位于杆档间的光缆，紧靠树木、电杆等可能遭到磨损的地方，套包长度不小于50cm的纵剖Φ28/34mm聚乙烯塑料管保护。
2、引上光缆用4米长的50mm镀锌钢管保护，管内穿塑料子管。
3、架空光缆跨越房屋或与其它建筑隔距达不到标准时，应包石棉带保护，石棉带外用PVC带包扎；或者套包阻燃管保护。
雷电防护1、光缆的金属构件，除沿线局站外不作接地。
2、光缆接头处金属构件间不作电气连通。
3、电杆避雷线a）架空线路应在以下各处装设电杆避雷线：终端杆、引入杆以及接近局站或介入光（电）缆的5根电杆；角深大于1米的角杆，过河线跨越杆、分线杆、试线杆、超过杆长12米的电杆，山坡顶上的电杆；雷雨较多地区线路中间杆每隔5-10杆加装1处。
b）架空光缆在岩石、砂砾处的电杆以及市区高大建筑物旁边的电杆可不装设避雷线。
c）架空光缆水泥电杆可在电杆中间穿4毫米钢线，上部高出电杆10厘米，下部埋在杆底；有拉线的电杆也可利用拉线延伸入地。
4、架空吊线避雷线a）架空光缆吊线按照吊线盘长在接头处加装绝缘子或在接头衬环中夹装绝缘材料，电气断开。
b）新设架空吊线每隔1000米利用接地体接地一次。
接地体采用米长50x50x5角钢，连接采用40x4扁钢，引上线采用7/22钢绞线，使用地线夹板与吊线固定在一起，与接地体接触采用螺丝或焊接固定。
防强电：光缆的金属构件在接头处电气断开，以减短影响的积累段长度。
光缆线路与电力线路交越时，交越角度应大于45°，与10KV及以上电力线交越时，交越杆应设置避雷线，并将吊线用接地体接地。
避雷线的地下延伸部分应埋在离地面700mm以下，延伸线（钢线）的延伸长度及接地电阻要求见表、表。
表避雷线接地电阻及延伸线（地下部分）长度表光缆吊线接地电阻表单位：Ω第七章号杆号杆的字或牌最末一个字或杆号牌边缘应距地面米，杆号应面向公路或街道。
杆号牌大小为（高×宽）50CM×25CM，整体为白底黑字，制作时用预制的框架在电杆上喷白瓷漆，号牌应面向街道或公路。
编号：a.第一行：YD04，意为移动架空光缆线路，04为建设年份后两位数字，即2004年建设。
b.第二～四行: 杆号，以A端为起点，从“00一”开始编号，跨地区的，以地区为界开始编号，标注中文小写。
c.第五行：A-B ，A 、B 为站名第一个中文字。
号牌字体要求：a.第一、五行字采用4×5的仿宋黑色字体；b.第二、三、四行杆号采用5×8的仿宋黑色字体； 例：2004年建设的岳阳临湘至平江架空光缆第012根电杆，号杆为：架空光缆的敷设或同时寄挂两条光缆时，挂钩程式为35及以下时，选用挂钩程式为25。
