移动架空光缆线路工程验收标准

架空光缆线路工程验收标准集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]湖南移动架空光缆线路工程施工验收标准湖南移动通信有限责任公司二OO四年三月目录附录一：钢筋混凝土电杆的规格与性能参数附录二：架空线路镀锌钢绞线和铁件相关技术参数湖南移动架空光缆线路工程施工验收标准第一章总则湖南移动架空光缆线路工程施工验收标准（以下简称本标准）是湖南移动通信有限责任公司架空光缆线路工程施工质量检查、随工检验和竣工验收等工作的技术依据。

适合用于湖南移动通信有限责任公司新建、扩建、改建的架空光缆线路工程。

本标准是参照YD5006-95《本地电话网用户线路工程设计规范》、YD5051-97《本地网通信线路工程验收规范》等有关标准进行编制。

架空线路工程施工所用的器材程式、规程、质量均应符合国家及行业标准和批准的工程设计文件规定；工程严禁使用未经鉴定合格的器材。

本标准未尽事宜应国家和相关行业标准执行，若国家和行业标准也未规定的，应按设计文件的有关规定办理，如设计文件也未规定，可由市州移动通信分公司与设计、施工单位共同商定补充临时使用，并报省公司备查。

湖南移动通信有限责任公司建设的架空光缆线路工程必须严格执行本标准的规定，加强质量检查工作，确保工程质量。

各市州移动通信分公司必须加强随工质量检查，及时组织隐蔽工程的检验和签证工作。

承担湖南移动通信有限责任公司架空光缆线路施工的企业制定的操作规程应贯彻本验收标准的要求。

第二章架空线路的路由架空线路应选择路段平坦、障碍较少的地段，距离公路保持在50至100米为宜，尽量少穿越或不穿越公路，避开成片的经济林和杉木林基地。

架空线路杆路的杆间距离，应根据地形情况、线路负荷、气象条件以及发展改建要求等因素确定。

一般情况下，市区杆距可为35～40米，郊区杆距可为45～50米，当杆路超过60米时，应采用长杆档或飞线的建筑方式。

长杆档、长杆档跨越、飞线跨越的划分标准见表（湖南为中负荷区）。

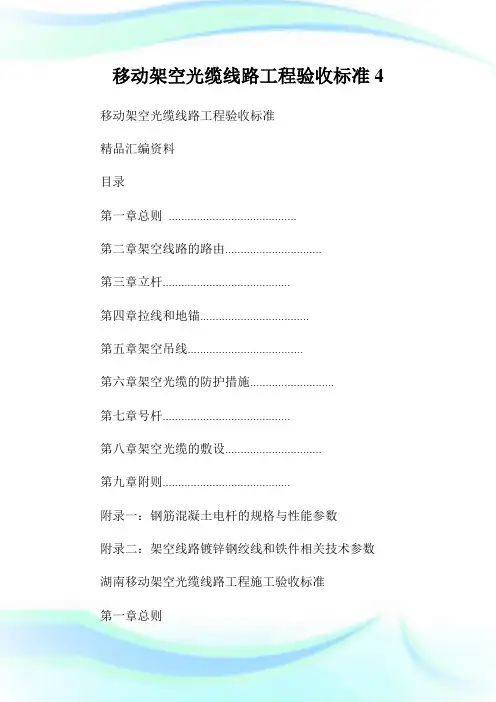

移动架空光缆线路工程验收标准4 移动架空光缆线路工程验收标准精品汇编资料目录第一章总则.........................................第二章架空线路的路由...............................第三章立杆.........................................第四章拉线和地锚...................................第五章架空吊线.....................................第六章架空光缆的防护措施...........................第七章号杆.........................................第八章架空光缆的敷设...............................第九章附则.........................................附录一：钢筋混凝土电杆的规格与性能参数附录二：架空线路镀锌钢绞线和铁件相关技术参数湖南移动架空光缆线路工程施工验收标准第一章总则1.1 湖南移动架空光缆线路工程施工验收标准（以下简称本标准）是湖南移动通信有限责任公司架空光缆线路工程施工质量检查、随工检验和竣工验收等工作的技术依据。

适合用于湖南移动通信有限责任公司新建、扩建、改建的架空光缆线路工程。

1.2 本标准是参照YD5006-95《本地电话网用户线路工程设计规范》、YD5051-97《本地网通信线路工程验收规范》等有关标准进行编制。

1.3 架空线路工程施工所用的器材程式、规程、质量均应符合国家及行业标准和批准的工程设计文件规定；工程严禁使用未经鉴定合格的器材。

1.4 本标准未尽事宜应国家和相关行业标准执行，若国家和行业标准也未规定的，应按设计文件的有关规定办理，如设计文件也未规定，可由市州移动通信分公司与设计、施工单位共同商定补充临时使用，并报省公司备查。

朝阳区教育“校校通”工程光纤网工程光纤施工规范及验收标准北京北控电信通信息技术有限公司二零零六年四月二十六日目录1.光纤施工规范 (2)1.1总则 (2)1.2光缆器材规格及路由走向 (2)1.3光缆线路敷设安装 (3)1.4光缆接续安装 (6)1.5竣工文件编制 (7)2.光缆线路工程验收 (8)2.1随工检验 (8)2.2光缆线路工程竣工验收 (9)光纤施工规范及验收标准1.光纤施工规范1.1总则为适应通信发展的需要，提高通信光缆建设工程的质量管理水平，促进建设工程实施、验收的程序化、规范化、科学化，特制定本规范。

本规范是新建通信光缆传输系统线路工程施工质量检查工程验收的依据。

改建、扩建及其它类似光缆线路工程也应参照执行。

工程验收包括：隐蔽工程检验、及工程竣工验收。

工程承包单位编制施工操作工程或作业指导书，施工组织计划以及监理单位编制的监理规划、监理实施细则均应认真贯彻执行本规范的要求。

工程中应积极采用新工艺、新技术，以提高施工质量和降低工程造价。

本规范未尽事宜，可参考现行相关验收规范及工程设计文件。

1.2光缆器材规格及路由走向1.2.1光缆器材的规格⏹光缆、器材规格、程式及数量应符合设计及订货要求。

⏹光缆、光纤连接器应有出厂产品合格证和传输特性参数的出厂测试记录。

⏹光缆、光纤连接器运到现场后应进行单盘检验，确保其传输性能、长度等达到设计要求。

光缆单检完毕后应对端头作密封处理。

⏹其它器材应及时运到现场，其数量、质量应达到设计规定要求。

⏹光缆接盒的检验还应包括气闭性检查。

接头密封材料必须在使用有效期内。

必要时还需要进行气闭性试验。

1.2.2光缆路由走向⏹光缆线路路由及敷设方式，应以批准的施工图设计为依据进行路由复测工作。

较小的路由变更，由监理、施工人员提出，经甲方同意确定；较大的路由变更，设计单位应至现场与监理、施工协商，甲方批准。

⏹光缆线路穿越河流，应按设计规定方式过河。

1.3光缆线路敷设安装1.3.1一般规定⏹光缆的敷设安装方法，可根据地段环境、条件，选择人工或机械敷设；对采用直埋硅芯管时，光缆应采用气流法敷设方式。

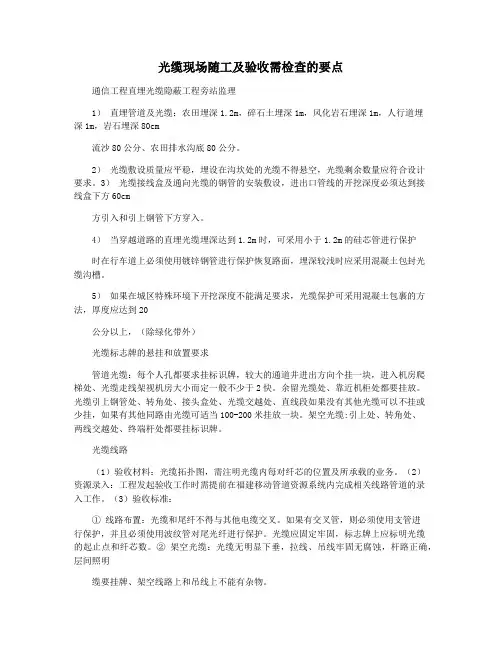

光缆现场随工及验收需检查的要点通信工程直埋光缆隐蔽工程旁站监理1）直埋管道及光缆：农田埋深1.2m，碎石土埋深1m，风化岩石埋深1m，人行道埋深1m，岩石埋深80cm流沙80公分、农田排水沟底80公分。

2）光缆敷设质量应平稳，埋设在沟坎处的光缆不得悬空，光缆剩余数量应符合设计要求。

3）光缆接线盒及通向光缆的钢管的安装敷设，进出口管线的开挖深度必须达到接线盒下方60cm方引入和引上钢管下方穿入。

4）当穿越道路的直埋光缆埋深达到1.2m时，可采用小于1.2m的硅芯管进行保护时在行车道上必须使用镀锌钢管进行保护恢复路面，埋深较浅时应采用混凝土包封光缆沟槽。

5）如果在城区特殊环境下开挖深度不能满足要求，光缆保护可采用混凝土包裹的方法，厚度应达到20公分以上，（除绿化带外）光缆标志牌的悬挂和放置要求管道光缆：每个人孔都要求挂标识牌，较大的通道井进出方向个挂一块，进入机房爬梯处、光缆走线架视机房大小而定一般不少于2快。

余留光缆处、靠近机柜处都要挂放。

光缆引上钢管处、转角处、接头盒处、光缆交越处、直线段如果没有其他光缆可以不挂或少挂，如果有其他同路由光缆可适当100-200米挂放一块。

架空光缆:引上处、转角处、两线交越处、终端杆处都要挂标识牌。

光缆线路（1）验收材料：光缆拓扑图，需注明光缆内每对纤芯的位置及所承载的业务。

（2）资源录入：工程发起验收工作时需提前在福建移动管道资源系统内完成相关线路管道的录入工作。

（3）验收标准：① 线路布置：光缆和尾纤不得与其他电缆交叉。

如果有交叉管，则必须使用支管进行保护，并且必须使用波纹管对尾光纤进行保护。

光缆应固定牢固，标志牌上应标明光缆的起止点和纤芯数。

② 架空光缆：光缆无明显下垂，拉线、吊线牢固无腐蚀，杆路正确，层间照明缆要挂牌、架空线路上和吊线上不能有杂物。

③ 管道和光缆：悬挂指示牌，标明继电器段的正确名称，字迹清晰；光缆绑得很好人孔内光缆用波纹管保护，管道人孔编号清楚，字迹醒目；人孔内托架、托板完整良好；地下室、走线架上的光缆挂有明显标志牌，标明中继段名称，字迹清楚。

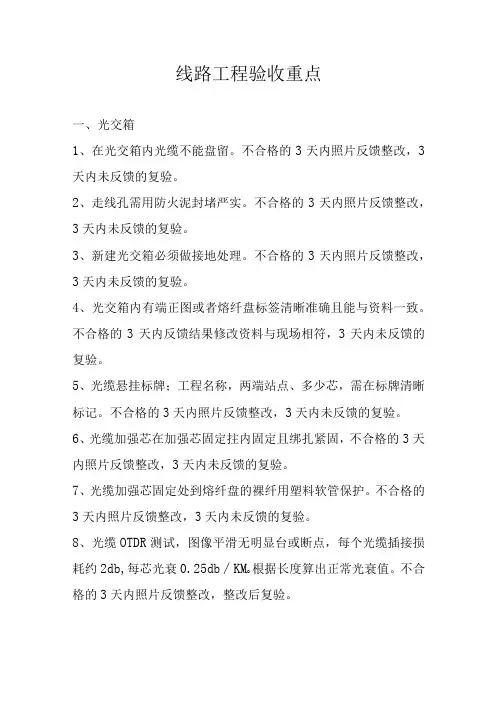

线路工程验收重点一、光交箱1、在光交箱内光缆不能盘留。

不合格的3天内照片反馈整改，3天内未反馈的复验。

2、走线孔需用防火泥封堵严实。

不合格的3天内照片反馈整改，3天内未反馈的复验。

3、新建光交箱必须做接地处理。

不合格的3天内照片反馈整改，3天内未反馈的复验。

4、光交箱内有端正图或者熔纤盘标签清晰准确且能与资料一致。

不合格的3天内反馈结果修改资料与现场相符，3天内未反馈的复验。

5、光缆悬挂标牌；工程名称，两端站点、多少芯，需在标牌清晰标记。

不合格的3天内照片反馈整改，3天内未反馈的复验。

6、光缆加强芯在加强芯固定拄内固定且绑扎紧固，不合格的3天内照片反馈整改，3天内未反馈的复验。

7、光缆加强芯固定处到熔纤盘的裸纤用塑料软管保护。

不合格的3天内照片反馈整改，3天内未反馈的复验。

8、光缆OTDR测试，图像平滑无明显台或断点，每个光缆插接损耗约2db,每芯光衰0.25db∕KM o根据长度算出正常光衰值。

不合格的3天内照片反馈整改，整改后复验。

二、机房（重点）1、综合柜有端正图或者熔纤盘标签清晰准确且能与资料一致。

不合格的3天内反馈结果修改资料与现场相符，3天内未反馈的复验。

2、光缆平直的固定绑扎在走线架上，光缆不能在走线架内盘留。

不合格的3天内照片反馈整改，整改后复验。

3、光缆OTDR测试，图像平滑无明显台或断点，每个光缆插接损耗约2db,每芯光衰0.25db∕KM o根据长度算出正常光衰值。

不合格的3天内照片反馈整改，整改后复验。

4、光缆进入机房时光缆要沿墙顶固、做回水湾、保护管、标牌（要求同上），不合格的3天内照片反馈整改，整改后复验。

5、光缆机房处的盘留不允许在机房处盘留，光缆在终端杆或者最后的人手孔内盘留。

不合格的3天内照片反馈整改，整改后复验。

三、路由1、现场施工和竣工资料一致，盘留、接头盒、架空、管道、吊线、距离等，不合格的3天内反馈结果修改资料与现场相符，3天内未反馈的复验。

2、预留架、吊线、直埋、签证工程量（埋深、距离）现场与资料一致（必看），不合格的3天内反馈结果修改资料与现场相符，3天内未反馈的复验。

中国移动骨干传送网光缆线路工程验收规范中国移动通信有限公司2013年10月目录第一章总则 (1)第二章光缆预留 (1)第三章光缆端别 (2)第四章安装工艺 (2)第五章中继段测试 (5)第六章竣工验收 (6)附表:附表1 光缆线路工程竣工验收总表附表2 至中继段竣工验收汇总表附表3 至中继段光缆安装工艺检验表附表4 至中继段光缆配盘图附表5 光缆单盘检验测试记录表附表6 至中继段接头衰耗测试表附表7 至中继段光纤线路衰减测试记录附表8 至中继段光纤衰减统计表附表9 至中继段光纤偏振模色散测试记录附表10 至中继段光纤后向散射信号曲线图片第一章总则1.1本暂行规定（以下简称规定）是中国移动骨干传送网光缆线路工程施工质量检验、随工检验隐蔽工程验收、初步验收和竣工验收的依据。

1.2光缆线路工程的验收，应按部颁的《通信线路工程验收规范》（YD5121-2010）、中国移动通信有限公司相关文件、设计文件以及本规范的规定进行。

1.3在施工过程中，施工单位应严格按照部颁有关光缆施工的规定及设计文件的具体要求作业。

建设单位应通过监理单位和随工代表加强工程的质量检查，做好随工检验，对质量合格的隐蔽工程应及时验收、签证；若发现工程中的质量问题，应随时向施工单位指出，由施工单位及时处理。

1.4本规范中光缆线路工程部分的内容包括敷设管道光缆、直埋光缆、架空光缆及部分水底光缆，可根据实际情况采用人工或机械方式进行施工。

1.5施工单位制定的施工操作规程应贯彻本规范的要求。

1.6本规范的解释权与修改权，属中国移动通信有限公司。

第二章光缆预留各种必要的预留长度必须满足以下要求：2.1 光缆在接头处重叠长度不小于12米，光缆接头接续后预留6～8米，光纤接头盒内收容余长不小于0.8米。

2.2 在沿途的预留光缆长度：在长200m以上的大桥两端至少各预留3米光缆；在带伸缩缝的钢梁桥的每个伸缩缝内光缆余长不少于0.5米，特别应注意处理好伸缩缝大的桥梁光缆预留。

光纤施工规范及验收标准朝阳区教育“校校通”工程的光纤网工程是为了提高学校网络通信质量而进行的。

为了确保该工程的质量，制定了光纤施工规范及验收标准。

以下是该标准的内容：1.光纤施工规范1.1 总则本规范适用于光缆线路敷设安装、光缆接续安装和竣工文件编制等方面。

施工过程中，必须严格按照规范要求进行操作。

1.2 光缆器材规格及路由走向光缆器材规格和路由走向必须符合国家相关标准，并在施工前进行确认。

光缆的敷设应避免与其他管线重叠，确保线路的稳定性和安全性。

1.3 光缆线路敷设安装光缆线路敷设安装应采用专业的设备和工具，确保线路的质量。

在敷设过程中，应注意以下几点：1）光缆敷设应保证光缆的弯曲半径不小于光缆直径的20倍。

2）光缆敷设时应避免过度拉伸，以免影响线路的质量。

3）光缆敷设时应采用保护措施，防止光缆被损坏。

1.4 光缆接续安装光缆接续安装应采用专业的设备和工具，确保接续质量。

在接续过程中，应注意以下几点：1）光缆接续应采用光缆接续盒，确保接续的质量。

2）光缆接续时应避免光纤的污染和损坏。

1.5 竣工文件编制竣工文件应包括光缆线路图、光缆接续图、光缆测试报告、竣工验收报告等内容。

竣工文件应按照国家相关标准进行编制，并经过专业人员审核和签字确认。

2.光缆线路工程验收2.1 随工检验随工检验是指在施工过程中，对光缆线路的质量进行检验。

随工检验应包括光缆的弯曲半径、光缆的拉力、光缆的接续质量等方面。

检验结果应记录在检验记录表中，并及时进行整改。

应牢固可靠，不得松动或滑落。

当光缆架设在建筑物上时，应考虑建筑物的承重能力和稳定性，并采取相应的加固措施，以确保光缆的安全性和稳定性。

光缆的维护和保护是保障其正常运行的关键。

在光缆穿越沟渠或水塘时，应采取适当的保护措施，如覆盖水泥盖板或砂浆袋等，以防止机械损伤和湿气腐蚀。

架空光缆的敷设安装需要考虑距离和角度等因素，以确保光缆的安全性和稳定性。

同时，加挂方式、吊线安装和垂度等也需要符合设计要求，以保证光缆的正常运行。

通信线路工程施工及验收规范篇一：本地通信线路工程验收规范本地通信线路工程验收规范1 器材检验1．1 一般规定1．1．1 对光(电)缆及其他线路器材的规格、程式、数量应符合设计及订货合同要求。

1．1．2 工程所用光(电)缆及器材必须有产品质量检验合格证，厂方提交的产品测试记录。

不符合标准或无出厂检验合格证的光(电)缆和器材不得在工程中使用。

1．1．3 经过检验的光(电)缆及其他线路器材应做好记录。

1．2 电缆单盘检验1．2．1 全塑电缆检验应符合下列要求：1．外观检查：电缆外护套应无损伤。

2．密封性能：综合护套全塑电缆充入干燥气体气压应达到30～50 kPa 。

气压稳定后3小时(铠装电缆6 小时)，电缆气压值符合要求。

3．全塑电缆芯线色谱或排列端别应符合标准。

电缆A、B 端标记要明显。

4．铜芯全塑电缆的主要电气特性应符合设计要求和表1．2．1—1 的规定。

5．全塑电缆的绝缘指标应符合表1．2．1-2 的规定。

1．2．2 物理发泡聚乙烯傈氯乙烯绝缘同轴电缆检验应符合下列要求：表1．2．1 一l 铜芯全塑电缆的主要电气特性1．电缆外护套应无损伤。

2．在室温下，同轴电缆内外导体间施加500V 直流电压，保持60 s，绝缘电阻≥5 000MΩ·km。

3．衰减常数、回波损耗、屏蔽衰减等电缆的电气性能，应符合GY／T 135 《有线电视系统物理发泡聚乙烯绝缘同轴电缆人网技术条件和测量方法》的规定。

1．3 光缆单盘检验1．3．1 光缆外皮应无损伤，光缆端头封装应良好。

1．3．2 单盘光缆的光纤衰减系数应符合设计要求。

1．3．3 光缆中铜导线的电气指标应符合设计或相关规定。

1．3．4 光缆A、B 端标记要明显。

1．4 其他线路器材及设备检验1．4．1 环形钢筋混凝土电杆检验应符合下列要求：1．环形钢筋混凝土电杆的结构应为锥形体，锥度为1／75。

2．环形钢筋混凝土电杆有下列情况之一者不得使用：1)环向裂缝宽度超过0．5 mm；2)有可见纵向裂缝的；3)混凝土破碎部分总表面积超过200mm2。

光缆工程施工方案的施工质量验收标准光缆工程是一项重要的基础设施建设工程，其施工质量直接影响到通信网络的正常运行。

为了确保光缆工程的施工质量达到标准要求，需要制定相应的施工质量验收标准。

本文将从光缆工程施工方案的施工质量验收标准进行详细论述。

一、光缆敷设1. 光缆布放是否符合施工图纸要求，敷设是否平整、整齐；2. 光缆敷设过程中是否发生打结、拉扯等现象，是否造成光缆损坏；3. 光缆敷设是否符合相关规范要求，是否有交叉、弯曲、挤压等问题。

二、光缆连接1. 光缆连接是否采用专用工具，连接点是否牢固、接触良好；2. 光缆连接处是否有裸露光纤，是否存在松动、脱落等情况；3. 光缆连接是否按照要求进行光衰测试，测试结果是否合格。

三、光缆固定1. 光缆固定是否采用专门的固定夹具，固定点是否牢固可靠；2. 光缆固定是否符合规范要求，固定点之间的距离是否符合设计要求；3. 光缆固定处是否有损坏、松动等问题，是否存在外力破坏的风险。

四、光缆标识1. 光缆标识是否清晰、准确，标识内容是否完整；2. 光缆标识是否符合规范要求，标识位置是否明显易见；3. 光缆标识是否能够满足日常维护、管理的需要，是否有易脱落、模糊等问题。

五、其他1. 光缆工程施工现场是否整洁有序，施工人员是否着装符合要求；2. 光缆施工过程中是否遵守相关安全制度，是否存在违规操作的情况；3. 光缆施工是否按照合同约定完成，是否达到预期效果。

通过以上施工质量验收标准的检查，可以全面评估光缆工程的施工质量，及时发现问题并加以解决，确保光缆工程的施工质量符合标准要求。

同时，施工单位应加强对施工人员的培训，提高他们的技术水平和施工质量意识，确保光缆工程的施工质量得到有效保障。

【字数超限，已撤至末尾】。

中国移动通信集团光缆线路工程施工验收技术规中国移动通信集团网络部目录第一章总则 (1)第二章光缆及器材检验 (2)第三章路由复测 (3)第四章光缆配盘 (6)第五章安装工艺 (7)第六章中继段测试 (21)第七章竣工验收 (22)第八章附则 (24)第一章总则1.1中国移动通信集团光缆线路工程施工验收规（以下简称规）是中国移动通信集团光缆线路工程施工质量检验、随工检验和竣工验收的技术依据，适用于省干线、城域传送网的新建、扩建和改建的光缆线路工程。

1.2光缆线路工程的验收应按信息产业部部颁的《邮电基本建设工程竣工验收办法》、集团公司相关文件、省公司下发的《中国移动通信集团通信工程验收管理办法》(安移动网〔2007〕142号) 、本规以及设计文件规定进行，验收项目、容和标准按本规的要求办理。

1.3工程验收必须严格执行本规，以确保工程质量。

各级建设单位必须加强工程质量检查工作，通过监理单位或随工代表加强施工现场的质量检查，做好随工检验和隐蔽工程的签证工作。

1.4在施工过程中，施工单位应严格执行部颁有关施工质量检查的规定和设计规要求。

1.5本规主要包括移动使用较多的管道、架空光缆和硅管管道的敷设。

施工单位制定的施工操作规程应遵循本规的要求。

1.6 本规未尽事项应执行YD5121－2005《长途通信光缆线路工程验收规》，YD/T5138－2005《本地网通信线路工程验收规》、YD5043-2005《长途通信光缆塑料管道工程验收规》和GB50374-2006《通信管道工程施工及验收技术规》的相关要求。

第二章光缆及器材检验2.1施工单位应会同监理单位在施工前对运到工地的光缆、硅管、器材的规格、程式、数量及出厂合格证进行检查，并做好记录（可以采取每批次抽测形式）。

2.2 光缆、光纤连接器应有传输特性参数的出厂测试记录。

2.3 单盘光缆检验：核对单盘光缆的规格、程式和长度应符合合同规定或设计要求，检查光缆外观有无损伤，填充物是否饱满，检查光缆出厂记录是否符合合同规定或设计要求，测试光纤衰减及长度。

中国移动通信集团河南有限公司郑州分公司光缆线路施工及验收规范编制日期: 2014年7月17日第一章安全施工强制管理条例第一节安全管理第一条施工企业必须取得建筑施工企业安全生产许可证后方可从事通信建设工程施工。

施工企业的主要负责人、项目负责人、专职安全生产管理人员和特种作业人员的任职或上岗条件必须符合国家法律和法规的相关规定。

第二条在公路、高速公路、铁路、桥梁和通航的河道等特殊地段和城镇交通繁忙、人员密集处施工时必须设置有关部门规定的警示标志，必须时派专人警戒看守。

第三条从事高处作业的施工人员，必须正确使用安全带、安全帽。

高处作业是危险性较大的特种作业，安全带和安全帽是高处作业必备的劳动防护用品，《中华人民共和国安全生产法》规定从业人员在作业过程中，应当正确佩戴和使用劳动防护用品，否则将影响到从业人员的生命安全。

第四条临时搭建的员工宿舍、办公室等设施必须安全、牢固、符合消防安全规定，严禁使用易燃材料搭建临时设施。

临时设施严禁靠近电力设施，与高压架空电线的水平距离必须符合相关规定。

第五条在山区、草原和灌木茂盛的地点施工作业时，严禁在塌方、山洪、泥石流危害的地方搭建住房或搭设帐篷。

第六条在江河、湖泊及水库等水面上作业时，必须携带必要的救生用具，作业人员必须穿上救生衣，听从统一指挥。

第七条在光（电）缆进线室、水线房、机房、无（有）人站、木工场地、仓库、林区、草原等施工时，严禁烟火。

施工车辆进入禁火区必须加装排气管防火装置。

本条所列的场所都是具有火灾危险的场所，按照《中华人民共和国消防法》规定严禁烟火。

排气管防火装置能够允许排气流通过，且阻止排气流内的火焰和火星喷出；施工车辆进入易燃易爆区域时加装该装置，是保障防火安全的必要措施之一。

第八条电缆等各种贯穿物穿越墙壁或楼板时，必须按要求用防火封堵材料封堵洞口。

第九条电气设备着火时，必须首先切断电源。

切断电源是为了对设备及供电系统造成二次破坏，防止灭火过程中发生人员触电事故。
