弯曲正应力

一、实验目的1. 通过实验，了解梁在弯曲状态下的应力分布规律；2. 验证梁的弯曲正应力计算公式的准确性；3. 掌握应变电测法的基本原理和操作方法；4. 培养学生严谨的实验态度和科学的研究方法。

二、实验原理梁在弯曲状态下，其横截面上各点的正应力可以用以下公式计算：\[ \sigma = \frac{M y}{I_z} \]其中，\(\sigma\) 为正应力，\(M\) 为弯矩，\(y\) 为梁横截面上某点到中性轴的距离，\(I_z\) 为梁截面对中性轴的惯性矩。

实验中，通过测量梁横截面上不同位置的应变，根据虎克定律，可计算出相应位置的应力。

实验装置主要包括梁、应变片、静态数字电阻应变仪等。

三、实验仪器与设备1. 梁材料：矩形截面试件，尺寸为 \(b \times h\)；2. 应变片：电阻应变片，用于测量梁横截面上的应变；3. 静态数字电阻应变仪：用于测量应变片输出的电阻变化，从而计算出应变；4. 加载装置：用于对梁施加弯矩；5. 游标卡尺：用于测量梁的尺寸；6. 计算器：用于计算实验数据。

四、实验步骤1. 准备实验装置，包括梁、应变片、应变仪等；2. 将应变片粘贴在梁的预定位置，确保应变片与梁表面紧密贴合；3. 接通应变仪电源，调整应变仪的量程和灵敏度；4. 使用游标卡尺测量梁的尺寸，记录数据；5. 在梁上施加预定的弯矩，确保梁处于弯曲状态；6. 使用应变仪测量梁横截面上不同位置的应变，记录数据；7. 根据实验数据和应变片的位置，计算出梁横截面上不同位置的应力；8. 比较实验测得的应力与理论计算值，分析误差原因。

五、实验结果与分析1. 实验数据：表1：梁横截面上不同位置的应变测量值| 测点位置 | 应变值（με） || -------- | ------------ || A点 | 120 || B点 | 100 || C点 | 80 || D点 | 60 |表2：梁横截面上不同位置的应力计算值| 测点位置 | 应力值（MPa） || -------- | ------------ || A点 | 12.00 || B点 | 10.00 || C点 | 8.00 || D点 | 6.00 |2. 结果分析：通过实验数据与理论计算值的比较，可以看出，在梁的弯曲状态下，应力在梁横截面上呈线性分布。

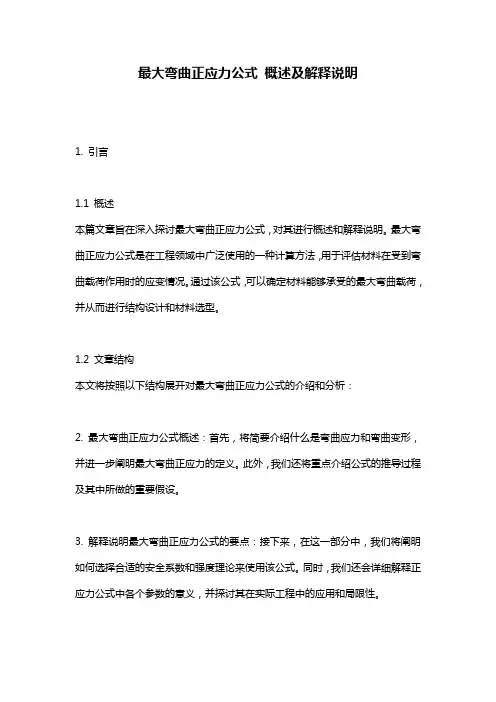

最大弯曲正应力公式概述及解释说明1. 引言1.1 概述本篇文章旨在深入探讨最大弯曲正应力公式，对其进行概述和解释说明。

最大弯曲正应力公式是在工程领域中广泛使用的一种计算方法，用于评估材料在受到弯曲载荷作用时的应变情况。

通过该公式，可以确定材料能够承受的最大弯曲载荷，并从而进行结构设计和材料选型。

1.2 文章结构本文将按照以下结构展开对最大弯曲正应力公式的介绍和分析：2. 最大弯曲正应力公式概述：首先，将简要介绍什么是弯曲应力和弯曲变形，并进一步阐明最大弯曲正应力的定义。

此外，我们还将重点介绍公式的推导过程及其中所做的重要假设。

3. 解释说明最大弯曲正应力公式的要点：接下来，在这一部分中，我们将阐明如何选择合适的安全系数和强度理论来使用该公式。

同时，我们还会详细解释正应力公式中各个参数的意义，并探讨其在实际工程中的应用和局限性。

4. 其他相关正应力公式讨论与比较：在本节中，我们将对其他相关的正应力公式进行讨论，并与最大弯曲正应力公式进行比较。

具体而言，我们将分析改进型公式和经验公式的优缺点，以及水平方向与垂直方向弯曲主应力的计算方法差异，并对各个公式的适用性和误差进行评估。

5. 结论：文章的最后一部分将对最大弯曲正应力公式进行总结，回顾其解释和适用性。

同时，我们还将讨论目前存在的问题，并提出未来研究方向的建议。

1.3 目的通过本文的撰写和阐述，旨在帮助读者全面了解最大弯曲正应力公式及其相关概念。

在工程实践中正确理解和运用该公式可以有效地预测材料在受到弯曲载荷作用时的行为，为设计安全可靠、经济高效的工程结构提供参考依据。

同时，通过对其他相关公式的比较和分析，读者也能够在实际工程中根据具体情况选择最合适的计算方法。

2. 最大弯曲正应力公式概述2.1 弯曲应力和弯曲变形简介在工程领域中，当物体受到外力作用时，会发生弯曲应力和弯曲变形。

弯曲应力是由于作用在物体上的外部载荷引起的，在物体断面上产生张力和压缩应力。

第五章弯曲应力第五章 弯曲应力内容提要一、梁的正应力Ⅰ、纯弯曲和横力弯曲纯弯曲：梁横截面上的剪力为零，弯矩为常量，这种弯曲称为纯弯曲。

横力弯曲：梁横截面上同时有剪力和弯矩，且弯矩为横截面位置x 的函数，这种弯曲称为横力弯曲。

Ⅱ、纯弯曲梁正应力的分析方法：1. 观察表面变形情况，作出平面假设，由此导出变形的几何方程；2. 在线弹性范围内，利用胡克定律，得到正应力的分布规律；3. 由静力学关系得出正应力公式。

Ⅲ、中性层和中性轴中性层：梁变形时，其中间有一层纵向线段的长度不变，这一层称为中性层。

中性轴：中性层和横截面的交线称为中性轴，梁发生弯曲变形时横截面就是绕中性轴转动的，在线弹性范围内，中性轴通过横截面的形心。

中性层的曲率，平面弯曲时中性层的曲率为()()1zM x x EI ρ=(5-1) 式中：()x ρ为变形后中性层的曲率半径，()M x 为弯矩，z EI 为梁的弯曲刚度。

(5-1)式表示梁弯曲变形的程度。

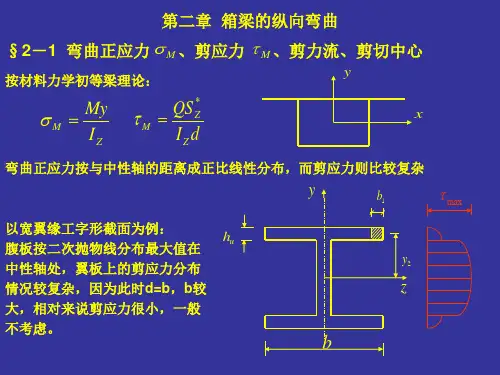

Ⅳ、梁的正应力公式1. 横截面上任一点的正应力为zMyI σ=(5-2)正应力的大小与该点到中性轴z 的距离y 成正比，试中M 和y 均取其绝对值，可根据梁的变形情况判断σ是拉应力或压应力。

2. 横截面上的最大正应力，为maxmax z My I σ=(5-3) maxzz I W y =(5-4) z W 为弯曲截面系数，对于矩形、圆形和弯环截面等，z W 的公式应熟记。

3. 弯曲正应力公式的适用范围：1)在线弹性范围内()p σσ≤，在小变形条件下的平面弯曲弯。

2)纯弯曲时，平面假设成立，公式为精确公式。

横力弯曲时，平面假设不成立，公式为近似公式，当梁的跨高比5lh≥时，误差2%≤。

Ⅴ、梁的正应力强度条件 拉、压强度相等的等截面梁[]maxmax zM W σσ=≤ (5-5) 式中，[]σ为料的许用正应力。

当梁内,max ,max t c σσ≠，且材料的[][]t c σσ≠时，强度条件应为[],max t t σσ≤，[],max c σσ≤Ⅵ、提高梁正应力强度的措施1)设法降低最大弯矩值，而提高横截面的弯曲截面系数。

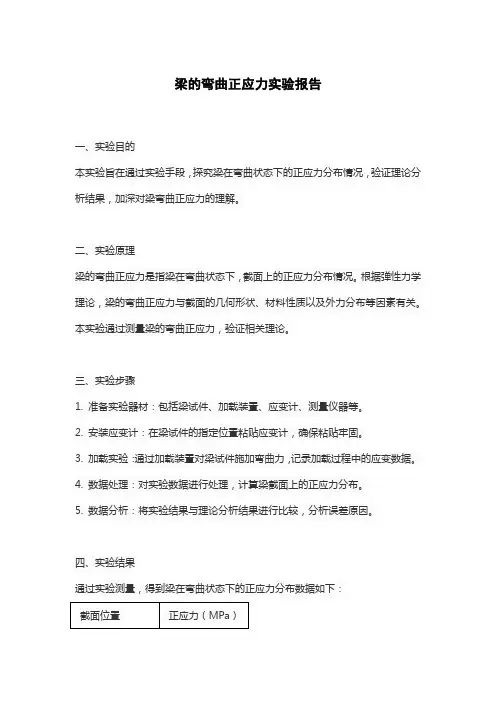

梁的弯曲正应力实验报告
一、实验目的
本实验旨在通过实验手段，探究梁在弯曲状态下的正应力分布情况，验证理论分析结果，加深对梁弯曲正应力的理解。

二、实验原理
梁的弯曲正应力是指梁在弯曲状态下，截面上的正应力分布情况。

根据弹性力学理论，梁的弯曲正应力与截面的几何形状、材料性质以及外力分布等因素有关。

本实验通过测量梁的弯曲正应力，验证相关理论。

三、实验步骤
1. 准备实验器材：包括梁试件、加载装置、应变计、测量仪器等。

2. 安装应变计：在梁试件的指定位置粘贴应变计，确保粘贴牢固。

3. 加载实验：通过加载装置对梁试件施加弯曲力，记录加载过程中的应变数据。

4. 数据处理：对实验数据进行处理，计算梁截面上的正应力分布。

5. 数据分析：将实验结果与理论分析结果进行比较，分析误差原因。

四、实验结果
通过实验测量，得到梁在弯曲状态下的正应力分布数据如下：
五、数据分析与结论
根据实验结果，我们可以看到梁在弯曲状态下，截面上的正应力分布并不均匀。

在靠近加载点的位置，正应力较大；而在远离加载点的位置，正应力逐渐减小。

这与理论分析结果一致。

同时，实验结果与理论分析结果的误差也在可接受范围内。

通过本实验，我们验证了梁在弯曲状态下的正应力分布规律，加深了对梁弯曲正应力的理解。

同时，实验结果也为我们提供了实际工程中设计梁结构的重要依据。

第六章 弯曲应力和强度1、 纯弯曲时的正应力 横力弯曲时，0≠=Q dxdM。

，纯弯曲时，梁的横截面上只有弯曲正应力，没有弯曲剪应力。

根据上述实验观察到的纯弯曲的变形现象，经过判断、综合和推理，可作出如下假设： （1）梁的横截面在纯弯曲变形后仍保持为平面，并垂直于梁弯曲后的轴线。

横截面只是绕其面内的某一轴线刚性地转了一个角度。

这就是弯曲变形的平面假设。

（2）梁的纵向纤维间无挤压，只是发生了简单的轴向拉伸或压缩。

（2）物理关系根据梁的纵向纤维间无挤压，而只是发生简单拉伸或压缩的假设。

当横截面上的正应力不超过材料的比例极限P ρ时，可由虎克定律得到横截面上坐标为y 处各点的正应力为y EE ρεσ==该式表明，横截面上各点的正应力σ与点的坐标y 成正比，由于截面上ρE为常数，说明弯曲正应力沿截面高度按线性规律分布，如图所示。

中性轴z 上各点的正应力均为零，中 性轴上部横截面的各点均为压应力，而下部各点则均为拉应力。

（3）静力关系截面上的最大正应力为zI My maxmax =σ 如引入符号m axy I W zz =则截面上最大弯曲正应力可以表达为zW M=max σ 式中，z W 称为截面图形的抗截面模量。

它只与截面图形的几何性质有关，其量纲为[]3长度。

矩形截面和圆截面的抗弯截面模量分别为： 高为h ，宽为b 的矩形截面：621223maxbh h bh y I W zz ===直径为d 的圆截面：3226433maxd d d y I W z z ∏=∏==至于各种型钢的抗弯截面模量，可从附录Ⅱ的型钢表中查找。

若梁的横截面对中性轴不对称，则其截面上的最大拉应力和最大压应力并不相等，例如T 形截面。

这时，应把1y 和2y 分别代入正应力公式，计算截面上的最大正应力。

最大拉应力为：zt I My 1)(=σ 最大压应力为：ze I My 2)(=σ 2、横力弯曲时的正应力zI My=σ 对横力弯曲时的细长梁，可以用纯弯曲时梁横截面上的正应力计算公式计算梁的横截面上的弯曲正应力。
