【CN209088379U】一种智能电容器【专利】

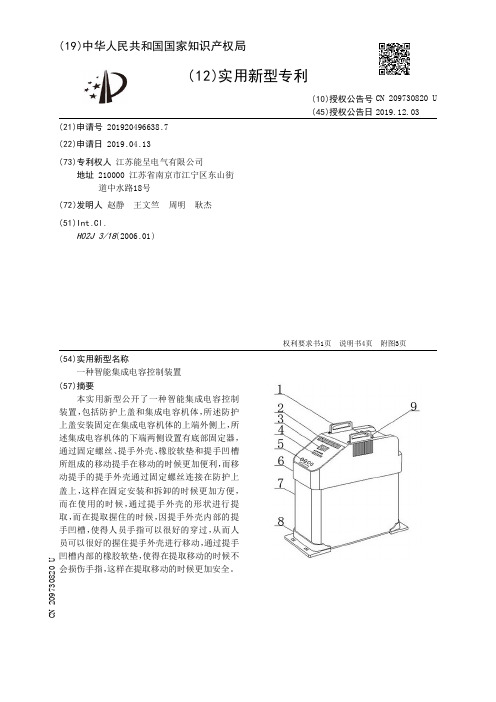

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920496638.7(22)申请日 2019.04.13(73)专利权人 江苏能呈电气有限公司地址 210000 江苏省南京市江宁区东山街道中水路18号(72)发明人 赵静　王文竺　周明　耿杰　(51)Int.Cl.H02J 3/18(2006.01)(54)实用新型名称一种智能集成电容控制装置(57)摘要本实用新型公开了一种智能集成电容控制装置，包括防护上盖和集成电容机体，所述防护上盖安装固定在集成电容机体的上端外侧上，所述集成电容机体的下端两侧设置有底部固定器，通过固定螺丝、提手外壳、橡胶软垫和提手凹槽所组成的移动提手在移动的时候更加便利，而移动提手的提手外壳通过固定螺丝连接在防护上盖上，这样在固定安装和拆卸的时候更加方便，而在使用的时候，通过提手外壳的形状进行提取，而在提取握住的时候，因提手外壳内部的提手凹槽，使得人员手指可以很好的穿过，从而人员可以很好的握住提手外壳进行移动，通过提手凹槽内部的橡胶软垫，使得在提取移动的时候不会损伤手指，这样在提取移动的时候更加安全。

权利要求书1页 说明书4页 附图3页CN 209730820 U 2019.12.03C N 209730820U权　利　要　求　书1/1页CN 209730820 U1.一种智能集成电容控制装置，包括防护上盖（6）和集成电容机体（7），其特征在于：所述防护上盖（6）安装固定在集成电容机体（7）的上端外侧上，所述集成电容机体（7）的下端两侧设置有底部固定器（8），所述集成电容机体（7）的上端前方中间设置有显示屏幕（3），所述显示屏幕（3）的上方位于集成电容机体（7）上设置有品牌标志块（2），所述显示屏幕（3）的下方位于集成电容机体（7）上设置有状态指示灯（4），所述状态指示灯（4）的下方位于集成电容机体（7）上设置有控制按钮（5），所述防护上盖（6）的上端设置有移动提手（1），所述防护上盖（6）的后方中间位于集成电容机体（7）上设置有微断开关（9）。

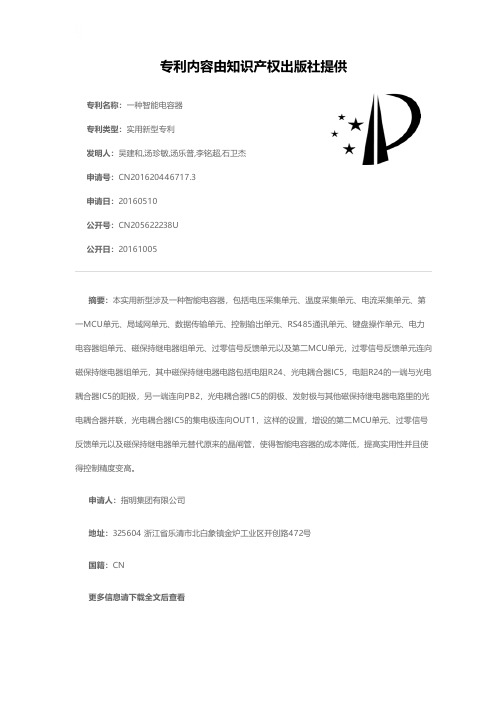

专利名称：一种智能电容器
专利类型：实用新型专利
发明人：吴建和,汤珍敏,汤乐普,李铭超,石卫杰申请号：CN201620446717.3
申请日：20160510
公开号：CN205622238U
公开日：
20161005
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种智能电容器，包括电压采集单元、温度采集单元、电流采集单元、第一MCU单元、局域网单元、数据传输单元、控制输出单元、RS485通讯单元、键盘操作单元、电力电容器组单元、磁保持继电器组单元、过零信号反馈单元以及第二MCU单元，过零信号反馈单元连向磁保持继电器组单元，其中磁保持继电器电路包括电阻R24、光电耦合器IC5，电阻R24的一端与光电耦合器IC5的阳极，另一端连向PB2，光电耦合器IC5的阴极、发射极与其他磁保持继电器电路里的光电耦合器并联，光电耦合器IC5的集电极连向OUT1，这样的设置，增设的第二MCU单元、过零信号反馈单元以及磁保持继电器单元替代原来的晶闸管，使得智能电容器的成本降低，提高实用性并且使得控制精度变高。

申请人：指明集团有限公司
地址：325604 浙江省乐清市北白象镇金炉工业区开创路472号
国籍：CN
更多信息请下载全文后查看。

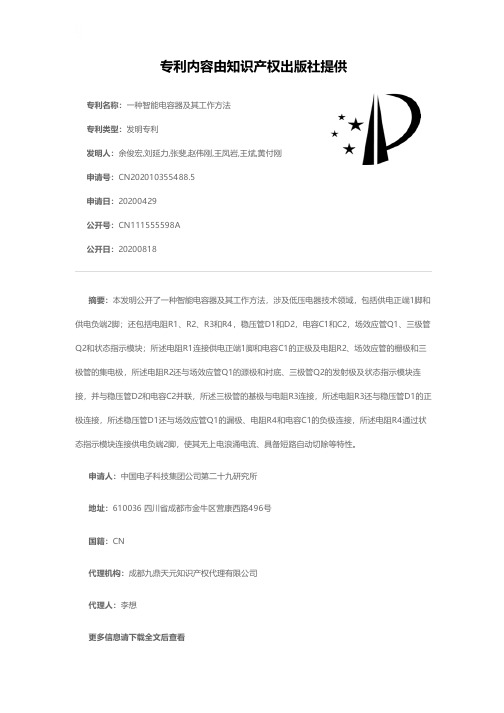

专利名称：一种智能电容器及其工作方法
专利类型：发明专利
发明人：余俊宏,刘延力,张斐,赵伟刚,王凤岩,王斌,黄付刚申请号：CN202010355488.5
申请日：20200429
公开号：CN111555598A
公开日：
20200818
专利内容由知识产权出版社提供
摘要：本发明公开了一种智能电容器及其工作方法，涉及低压电器技术领域，包括供电正端1脚和供电负端2脚；还包括电阻R1、R2、R3和R4，稳压管D1和D2，电容C1和C2，场效应管Q1、三极管Q2和状态指示模块；所述电阻R1连接供电正端1脚和电容C1的正极及电阻R2、场效应管的栅极和三极管的集电极，所述电阻R2还与场效应管Q1的源极和衬底、三极管Q2的发射极及状态指示模块连接，并与稳压管D2和电容C2并联，所述三极管的基极与电阻R3连接，所述电阻R3还与稳压管D1的正极连接，所述稳压管D1还与场效应管Q1的漏极、电阻R4和电容C1的负极连接，所述电阻R4通过状态指示模块连接供电负端2脚，使其无上电浪涌电流、具备短路自动切除等特性。

申请人：中国电子科技集团公司第二十九研究所
地址：610036 四川省成都市金牛区营康西路496号
国籍：CN
代理机构：成都九鼎天元知识产权代理有限公司
代理人：李想
更多信息请下载全文后查看。

专利名称：智能电容器
专利类型：实用新型专利
发明人：卢华军,欧名杰,姚济,辛力,严冬,王卫,宋万霞申请号：CN201520179992.9
申请日：20150327
公开号：CN204441896U
公开日：
20150701
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种智能电容器，其特征在于：包括上部箱体部分和下部用于装电容的壳体两部分；上部的箱体部分由侧面外壳以及上顶盖连接而成；其内部设置有连接件、微型断路器、控制电路板、数据通信插槽。

本实用新型所述的智能电容器，包括上部箱体部分和下部用于装电容的壳体两部分；形成上下结构；上部结构中，侧面外壳以及上顶盖连接而成，上顶盖又与连接件中的螺栓连接圆柱连接，实现这几部分的固定。

对于本实用新型来讲，改变了内部元器件的位置关系，具备外部美观、内部结构简单、整体结构牢固耐用、布局新颖合理、受力更合理、通用性强、便于加工组装节省成本等优点。

申请人：四川省科学城久信科技有限公司
地址：621054 四川省绵阳市绵山路64号
国籍：CN
代理机构：成都中亚专利代理有限公司
代理人：王岗
更多信息请下载全文后查看。

专利名称：一种智能散热电容器专利类型：实用新型专利
发明人：郑国祥
申请号：CN201721156810.1申请日：20170911
公开号：CN207282309U
公开日：
20180427
专利内容由知识产权出版社提供
摘要：一种智能散热电容器，属于防爆电容器技术领域，针对现有的防爆电容器只能被动防爆，不能主动避免或者降低爆炸可能的问题，本实用新型具体包括铝壳、铝盖、防爆板、控制器、温度传感器和微型风扇；所述的铝壳沿中轴线设置一用于通风的通孔，电容器芯子设置在铝壳内部，铝盖设置在铝壳上部且为圆环形，铝盖上设置一圈环形凹槽；防爆板位于铝壳内部且紧贴铝盖；导电柱穿过铝壳和防爆板焊接铜片，通过铜片与电容器芯子电连接，导电柱上部设置方便接线的接线孔；所述的控制器和温度传感器设置在防爆板内部，温度传感器与微型风扇均与控制器电连接；本实用新型具备防爆功能的同时，实现了高温主动散热，能够提高电容器的使用寿命。

申请人：池州市容大电气有限公司
地址：247100 安徽省池州市高新技术产业园
国籍：CN
代理机构：上海华诚知识产权代理有限公司
代理人：董泽宇
更多信息请下载全文后查看。

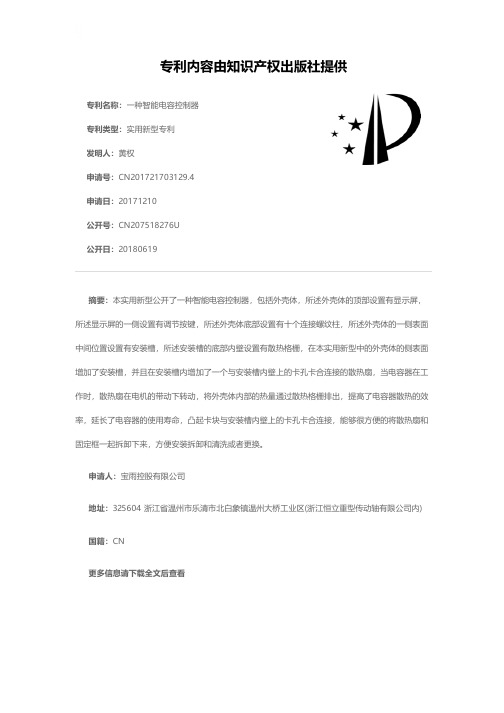

专利名称：一种智能电容控制器专利类型：实用新型专利
发明人：黄权
申请号：CN201721703129.4申请日：20171210
公开号：CN207518276U
公开日：
20180619
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种智能电容控制器，包括外壳体，所述外壳体的顶部设置有显示屏，所述显示屏的一侧设置有调节按键，所述外壳体底部设置有十个连接螺纹柱，所述外壳体的一侧表面中间位置设置有安装槽，所述安装槽的底部内壁设置有散热格栅，在本实用新型中的外壳体的侧表面增加了安装槽，并且在安装槽内增加了一个与安装槽内壁上的卡孔卡合连接的散热扇，当电容器在工作时，散热扇在电机的带动下转动，将外壳体内部的热量通过散热格栅排出，提高了电容器散热的效率，延长了电容器的使用寿命，凸起卡块与安装槽内壁上的卡孔卡合连接，能够很方便的将散热扇和固定框一起拆卸下来，方便安装拆卸和清洗或者更换。

申请人：宝雨控股有限公司
地址：325604 浙江省温州市乐清市北白象镇温州大桥工业区(浙江恒立重型传动轴有限公司内)国籍：CN
更多信息请下载全文后查看。

专利名称：一种新型电容器
专利类型：实用新型专利
发明人：张诚志,陈金建,李世强申请号：CN201821877434.X 申请日：20181115
公开号：CN208938816U
公开日：
20190604
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型电容器，包括盖板、端碗、密封圈、连接板和端子，所述端子包括正极端子和负极端子，所述盖板、端子、端碗、密封圈和连接板依次串接于铆杆上，所述铆杆的下端固定连接有挡板，所述挡板通过弹簧固定连接在连接板上，所述连接板上固定连接有导向柱，且所述导向柱套设在铆杆的内部，所述端子上螺纹连接有螺栓。

此项设置通过把正极端子和负极端子分别安装至盖板上纵向槽和横向槽中的设置，避免了正负极接反的可能性，减少由于工人疏忽造成的安装失误；通过铆杆、挡板、导向柱和弹簧的共同作用，使得对端子承受的扭力进行转移和缓冲，提高了电容器整体的质量。

申请人：南通海立电子有限公司
地址：226000 江苏省南通市通州区平潮镇通扬南路79号
国籍：CN
代理机构：北京科家知识产权代理事务所(普通合伙)
代理人：陈娟
更多信息请下载全文后查看。

专利名称：智能电容器组
专利类型：实用新型专利
发明人：高晓东,黄剑敏
申请号：CN201420293827.1申请日：20140603
公开号：CN203871867U
公开日：
20141008
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种智能电容器组，电容模块，所述智能电容器组还包括：用于计算控制电容组合的MCU电路，用于管理电容数据的电容数据库管理模块，用于显示当前电容总值的显示模块；其中，所述电容模块、电容数据库管理模块、显示模块分别与所述MCU电路相连；所述电容数据库管理模块管理电容模块的电容值大小和开启状态，通过所述MCU电路控制电容模块的开启与通断从而计算出组合后电容值，所述显示模块显示出组合后的电容值。

本实用新型提供的智能电容器组通过选择不同电容值的电容模块，灵活自由地配置任何电子领域需要的电容值，真正实现定制化、个性化，从而可以方便在电子、电力等技术领域使用。

申请人：高晓东,黄剑敏
地址：325000 浙江省乐清市乐成镇幸福西路29-31号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种无功补偿中使用的智能电容器专利类型：实用新型专利
发明人：陆德富,雷晓静,宋永志
申请号：CN200920304345.0
申请日：20090612
公开号：CN201478835U
公开日：
20100519
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种无功补偿中使用的智能电容器，它包括箱体(1)，在箱体(1)内集成有低压塑壳断路器(2)、晶闸管复合开关(3)、智能测控单元(4)和低压自愈电容器(5)，并且在箱体(1)上设有进线端和出线端。

本实用新型自身具备对采集信号的处理和执行能力，在配变测控终端出现故障时还可继续稳定准确工作，实现低压无功自动补偿功能，个别电容器故障后自动退出，并不影响其余电容器工作；箱体上的进线端和出线端为插拔式接线端，这样可以方便线路连接，提高安装维修速度。

申请人：贵州天能电力高科技有限公司
地址：550002 贵州省贵阳市市南路48号黔电发展楼8楼
国籍：CN
代理机构：贵阳中新专利商标事务所
代理人：吴无惧
更多信息请下载全文后查看。

专利名称：一种智能电容器保护装置
专利类型：实用新型专利
发明人：郑强,朱超,施倩倩,郑克,黄俊,郑东,郑静,朱光申请号：CN201921076495.0
申请日：20190710
公开号：CN210005121U
公开日：
20200131
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种智能电容器保护装置，包括温度感应装置，用于感应智能电容器的温度并转换为温度信号；温度检测装置，用于接收温度信号并输出温度检测信号，且温度检测装置内预设有温度上限信号；报警装置，用于接收温度检测信号并响应于温度检测信号以实现智能电容器内部温度状态报警提醒；报警装置包括发光提醒装置及声音提醒装置；发光提醒装置接收低电平的温度检测信号并响应于温度检测信号进行发光提醒；声音提醒装置包括开关单元、发声单元，开关单元接收高电平的温度检测信号并输出开关信号，发声单元耦接于开关单元以接收开关信号并响应于开关信号以实现声音报警。

本实用新型可延长智能电容器的寿命及提高使用过程中的安全性。

申请人：浙江九社电气有限公司
地址：317100 浙江省台州市三门县海润街道滨海新城横港路
国籍：CN
更多信息请下载全文后查看。
