智能式低压电力电容器及其应用

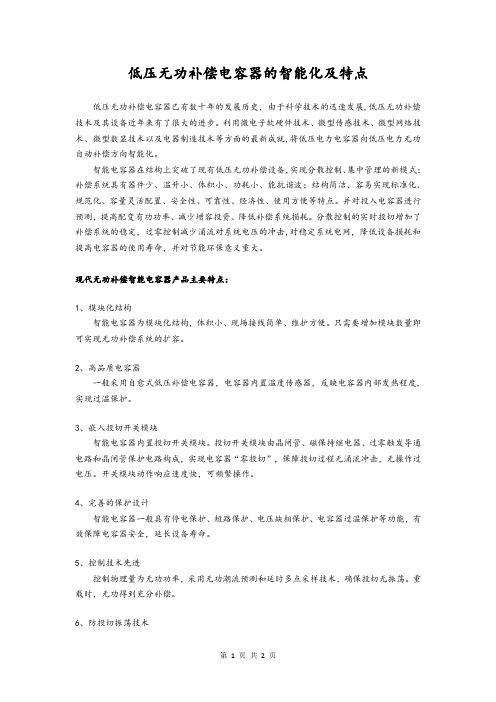

低压无功补偿电容器的智能化及特点低压无功补偿电容器已有数十年的发展历史，由于科学技术的迅速发展,低压无功补偿技术及其设备近年来有了很大的进步。

利用微电子软硬件技术、微型传感技术、微型网络技术、微型数显技术以及电器制造技术等方面的最新成就,将低压电力电容器向低压电力无功自动补偿方向智能化。

智能电容器在结构上突破了现有低压无功补偿设备，实现分散控制、集中管理的新模式；补偿系统具有器件少、温升小、体积小、功耗小、能抗谐波；结构简洁、容易实现标准化、规范化、容量灵活配置、安全性、可靠性、经济性、使用方便等特点。

并对投入电容器进行预测，提高配变有功功率、减少增容投资、降低补偿系统损耗。

分散控制的实时投切增加了补偿系统的稳定，过零控制减少涌流对系统电压的冲击,对稳定系统电网，降低设备损耗和提高电容器的使用寿命，并对节能环保意义重大。

现代无功补偿智能电容器产品主要特点：1、模块化结构智能电容器为模块化结构，体积小、现场接线简单、维护方便。

只需要增加模块数量即可实现无功补偿系统的扩容。

2、高品质电容器一般采用自愈式低压补偿电容器，电容器内置温度传感器，反映电容器内部发热程度，实现过温保护。

3、嵌入投切开关模块智能电容器内置投切开关模块。

投切开关模块由晶闸管、磁保持继电器、过零触发导通电路和晶闸管保护电路构成，实现电容器“零投切”，保障投切过程无涌流冲击，无操作过电压。

开关模块动作响应速度快，可频繁操作。

4、完善的保护设计智能电容器一般具有停电保护、短路保护、电压缺相保护、电容器过温保护等功能，有效保障电容器安全，延长设备寿命。

5、控制技术先进控制物理量为无功功率，采用无功潮流预测和延时多点采样技术，确保投切无振荡。

重载时，无功得到充分补偿。

6、防投切振荡技术采用独特的设计原理，防止控制器死机而产生的不补偿或过补偿现场，防止电容器投切振荡。

7、自动补偿无功功率智能电容器根据负荷无功功率的大小自动投切，动态补偿无功功率，改善电能质量。

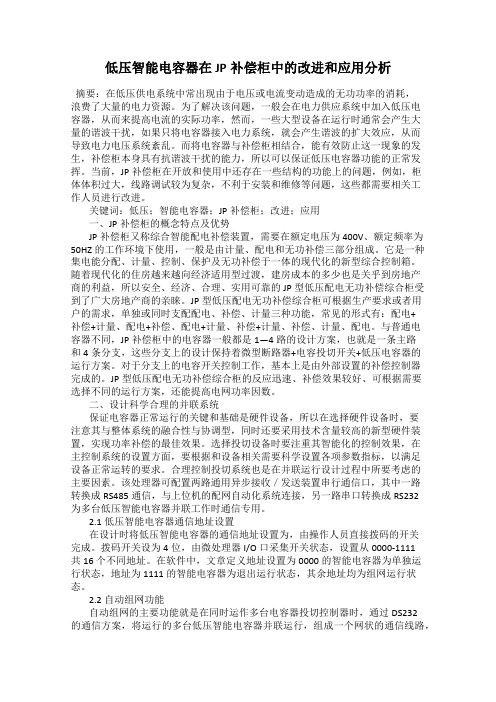

低压智能电容器在JP补偿柜中的改进和应用分析摘要：在低压供电系统中常出现由于电压或电流变动造成的无功功率的消耗，浪费了大量的电力资源。

为了解决该问题，一般会在电力供应系统中加入低压电容器，从而来提高电流的实际功率，然而，一些大型设备在运行时通常会产生大量的谐波干扰，如果只将电容器接入电力系统，就会产生谐波的扩大效应，从而导致电力电压系统紊乱。

而将电容器与补偿柜相结合，能有效防止这一现象的发生，补偿柜本身具有抗谐波干扰的能力，所以可以保证低压电容器功能的正常发挥。

当前，JP补偿柜在开放和使用中还存在一些结构的功能上的问题，例如，柜体体积过大，线路调试较为复杂，不利于安装和维修等问题，这些都需要相关工作人员进行改进。

关键词：低压；智能电容器；JP补偿柜；改进；应用一、JP补偿柜的概念特点及优势JP补偿柜又称综合智能配电补偿装置，需要在额定电压为400V、额定频率为50HZ的工作环境下使用，一般是由计量、配电和无功补偿三部分组成。

它是一种集电能分配、计量、控制、保护及无功补偿于一体的现代化的新型综合控制箱。

随着现代化的住房越来越向经济适用型过渡，建房成本的多少也是关乎到房地产商的利益，所以安全、经济、合理、实用可靠的JP型低压配电无功补偿综合柜受到了广大房地产商的亲睐。

JP型低压配电无功补偿综合柜可根据生产要求或者用户的需求，单独或同时支配配电、补偿、计量三种功能，常见的形式有：配电+补偿+计量、配电+补偿、配电+计量、补偿+计量、补偿、计量、配电。

与普通电容器不同，JP补偿柜中的电容器一般都是1—4路的设计方案，也就是一条主路和4条分支，这些分支上的设计保持着微型断路器+电容投切开关+低压电容器的运行方案。

对于分支上的电容开关控制工作，基本上是由外部设置的补偿控制器完成的。

JP型低压配电无功补偿综合柜的反应迅速、补偿效果较好、可根据需要选择不同的运行方案，还能提高电网功率因数。

二、设计科学合理的并联系统保证电容器正常运行的关键和基础是硬件设备，所以在选择硬件设备时，要注意其与整体系统的融合性与协调型，同时还要采用技术含量较高的新型硬件装置，实现功率补偿的最佳效果。

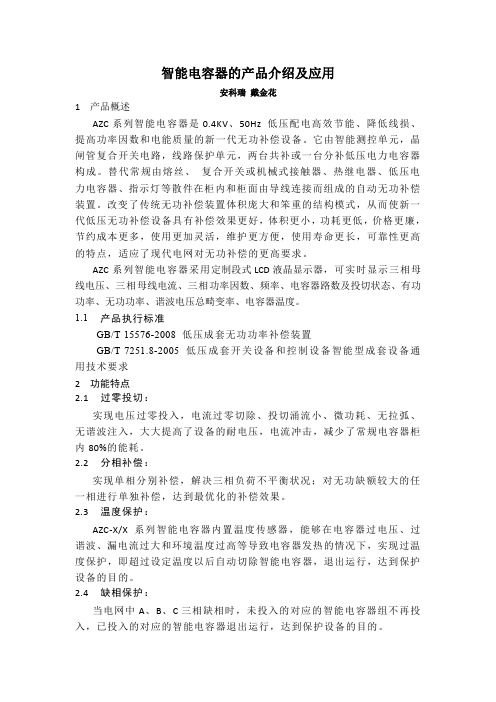

智能电容器的产品介绍及应用安科瑞戴金花1产品概述AZC系列智能电容器是0.4KV、50Hz低压配电高效节能、降低线损、提高功率因数和电能质量的新一代无功补偿设备。

它由智能测控单元，晶闸管复合开关电路，线路保护单元，两台共补或一台分补低压电力电容器构成。

替代常规由熔丝、复合开关或机械式接触器、热继电器、低压电力电容器、指示灯等散件在柜内和柜面由导线连接而组成的自动无功补偿装置。

改变了传统无功补偿装置体积庞大和笨重的结构模式，从而使新一代低压无功补偿设备具有补偿效果更好，体积更小，功耗更低，价格更廉，节约成本更多，使用更加灵活，维护更方便，使用寿命更长，可靠性更高的特点，适应了现代电网对无功补偿的更高要求。

AZC系列智能电容器采用定制段式LCD液晶显示器，可实时显示三相母线电压、三相母线电流、三相功率因数、频率、电容器路数及投切状态、有功功率、无功功率、谐波电压总畸变率、电容器温度。

1.1产品执行标准GB/T15576-2008低压成套无功功率补偿装置GB/T7251.8-2005低压成套开关设备和控制设备智能型成套设备通用技术要求2功能特点2.1过零投切：实现电压过零投入，电流过零切除、投切涌流小、微功耗、无拉弧、无谐波注入，大大提高了设备的耐电压，电流冲击，减少了常规电容器柜内80%的能耗。

2.2分相补偿：实现单相分别补偿，解决三相负荷不平衡状况；对无功缺额较大的任一相进行单独补偿，达到最优化的补偿效果。

2.3温度保护：AZC-X/X系列智能电容器内置温度传感器，能够在电容器过电压、过谐波、漏电流过大和环境温度过高等导致电容器发热的情况下，实现过温度保护，即超过设定温度以后自动切除智能电容器，退出运行，达到保护设备的目的。

2.4缺相保护：当电网中A、B、C三相缺相时，未投入的对应的智能电容器组不再投入，已投入的对应的智能电容器退出运行，达到保护设备的目的。

2.5过压、欠压保护：当电网电压高于设定值时，对应的智能电容器组自动退出运行，避免电容器长时间过压运行造成爆炸的危险，达到保护设备的目的；当电网电压低于设定值时，对应的智能电容器组自动退出运行，达到保护设备的目的。

低压智能电容器工作原理
低压智能电容器是一种能够根据电网的负荷需求自动调节电容值的电器装置。

其工作基于电容器的特性以及智能控制技术。

工作原理如下：
1. 电容器特性：电容器是一种能够存储电荷并产生电场的设备。

当电容器两端施加电压时，会在两个电极之间产生电场，电场的强弱与电容器的电容值成正比。

2. 压差检测：低压智能电容器通过感应电网的压差变化来判断电网的负荷状况。

电网的负荷增加时，电压会下降；而负荷减少时，电压会上升。

3. 控制电容值：根据电网负荷变化的压差情况，智能控制器会自动调节电容器的电容值。

在负荷增加时，电容器的电容值会增加，从而吸收电网中多余的无功功率，提高电网的功率因数，减少系统的功率损耗。

在负荷减少时，电容器的电容值会减小，减少对电网的无功功率补偿。

4. 调节速度：低压智能电容器的调节速度非常快，可以实现毫秒级的响应速度。

这使得其可以适应电网负荷的瞬时变化，确保电网的稳定性和正常运行。

综上所述，低压智能电容器的工作原理是通过感应电网压差变化来调节电容器的电容值，实现对电网的无功功率补偿，提高电网的功率因数，保证电网的稳定和正常运行。

概述及产品特点1.概述NA系列低压智能电力电容器是以二台(△型)或一台(Y型)低压电力电容器为主体，采用微电子软硬件技术、微型传感技术、微型网络技术和电器制造技术等最新技术成果，将其智能化，实现低压电力无功补偿及使其能够可靠工作、使用方便的零投切、保护、测量、信号、联机等系列功能，是低压电力无功自动补偿技术的重大突破，可灵活使用于低压无功补偿的各种场合，改变了现有低压无功自动补偿设备的结构模式，具有结构简洁、生产简易、成本降低、性能提高、维护简便的多项优点。

2.产品特点1.实现了测控技术与同步开关完美的结合，无可控硅，触点间耐压高，同步投切，开关两端不存在电压叠加现象，控制投切开关的运动速度，提高寿命，对合闸相位进行跟踪修正，开关实现百万次的投切寿命。

与现有同类智能型电力电容器比较，具有高可靠、低故障、自身功耗小、长寿命等诸多优势。

2.合闸无涌流，实现电容器电压同步过零投入、电流同步过零切除，同步投切完全避免开关过电压，无过压击穿，无拉弧和重燃。

3.优化的补偿方式，各项控制保护功能完善，具备高档电能分析仪功能，功能齐全，性能好，还可配置多种外设，以满足不同的客户需求。

4.产品测量保护功能齐全，具备电容器体内温度、电网谐波含量、断相、三相不平衡等特殊保护。

5.产品可多台积木式使用，多台使用时自动产生主机，其余为从机，构成无功自动控制系统，个别故障从机自动退出，不影响其他机器工作。

主机故障自动退出，产生新的主机，组成新的系统工作，智能化程度极高。

6.单体电容器液晶屏显示产品工况及电气线路状况，人机对话简洁直观。

安全使用注意事项在安装、保养和使用我公司低压智能电力电容器时，请仔细阅读这些说明内容并谨慎操作，以便能够充分利用电容器的功能，延长本机的使用寿命。

对因使用不当造成的损失，自动化公司不承担责任。

1.请勿撞击！2.电源线的规格应满足用电负荷的要求30kVar及以上容量的电容器使用16平方的多芯铜导线。

基于DSP智能式低压电力电容器低压无功补偿柜综合测控装置概述本文档旨在介绍基于DSP（数字信号处理器）的智能式低压电力电低压无功补偿柜综合测控装置。

该装置具备智能化、低压电力电控制、无功补偿等功能，通过DSP技术实现高效益且可靠的电力无功补偿。

功能特点1. 智能化控制: 该装置通过DSP技术实现智能化控制，能够实时监测电力电的运行状态，根据电网负荷情况自动进行无功补偿。

2. 低压电力电控制: 装置具备对低压电力电的控制功能，可以通过远程操作或自动控制，对电的启动、停止及参数进行调节。

3. 无功补偿: 该装置能够根据实时监测的电网功率因数进行无功补偿调节，通过自动控制电的接入和退出，有效提高电网功率质量，减少无功功率损耗。

4. 综合测控: 装置内置多种传感器和测量仪器，能够实时监测电压、电流、功率因数等电网参数，并将数据反馈至DSP进行处理和控制。

5. 高效益和可靠性: 采用DSP技术实现的智能式低压电力电低压无功补偿柜综合测控装置，具备高效益和可靠性，能够快速准确地进行电力无功补偿，提高电网供电质量，减少能源浪费。

6. 易于操作和维护: 装置设计简洁，具备用户友好的操作界面，易于掌握和操作。

同时，内置自诊断和故障报警系统，可以及时发现并报告故障情况，方便维修和保养。

技术参数- 输入电压范围: 380V±10%- 无功补偿能力: 自动调节，在给定范围内连续可调- 控制精度: ±1%- 通信接口: RS-485- 工作温度: -10℃至+50℃- 安装方式: 壁挂安装应用领域基于DSP智能式低压电力电低压无功补偿柜综合测控装置广泛应用于工业生产、商业建筑、住宅小区等场所的电力供应系统中。

它能够根据不同负荷情况，自动进行无功补偿，提高电网供电质量，优化电力利用效率，降低能源消耗。

安装与维护为确保装置的安装、维护和使用效果，建议按照以下步骤进行操作：1. 确保安装位置符合要求，远离易燃、易爆等危险物品。

智能电力电容解析与应用标题：智能电力电容解析与应用导言：智能电力电容是一种用于电力系统中无功补偿的先进设备，它通过调整电力系统的功率因数来提高电力质量和效率。

本文将深入探讨智能电力电容的工作原理、应用领域和优势，并分享对其的观点和理解。

文章结构安排：一、智能电力电容的基本原理1.1 电容器的工作原理1.2 智能电力电容的特点和功能二、智能电力电容的应用领域2.1 工业领域2.2 商业领域2.3 住宅领域三、智能电力电容的优势和益处3.1 提高电力质量与效率3.2 降低能耗与电费3.3 减少电力系统的故障和损耗四、对智能电力电容的观点和理解正文：一、智能电力电容的基本原理1.1 电容器的工作原理在介绍智能电力电容之前，让我们首先了解一下电容器的工作原理。

电容器是一种能够存储电荷并具有储能能力的电子器件。

它由两个导体板之间的绝缘介质组成，当施加电压时，正负极板之间会产生电场，电场的强度与电容器的电容值成正比。

电容器具有储存和释放电能的特性，能够对电路中的电流和电压进行调节和平衡。

1.2 智能电力电容的特点和功能智能电力电容是在传统电容器基础上发展而来的，它具有以下主要特点和功能：- 自动调节：智能电力电容能够根据电力系统的实时需求来自动调节其电容值，从而实现电力系统的无功补偿。

- 通信能力：智能电容具备与电力系统控制系统进行通信的能力，能够实现实时监测和远程控制。

- 数据分析：智能电容能够收集和分析电力系统的运行数据，提供相关的数据报告和分析结果，以帮助优化电力系统性能。

- 故障保护：智能电力电容能够监测电力系统中的故障和异常情况，并采取相应的保护措施，以确保电力系统的稳定和安全运行。

二、智能电力电容的应用领域2.1 工业领域智能电力电容在工业领域具有广泛的应用。

它可以用于大型电机的启动和运行，使电机具备更高的效率和功率因数。

智能电力电容还可以用于电力系统的稳定控制和电压调整，提高工业生产过程中的电力质量和能效。

052RD-ZM 智能式无功补偿电容器是由智能测控单元、零投切复合开关、智能保护单元、两台（△型）或一台（F 型）低压自愈式电力电容器组成一个独立完整的智能补偿单元。

替代由智能无功控制器、熔丝（或微断）、晶闸管复合开关（或接触器）、热继电器、指示灯、低压电力电容器多种分散器件组装而成的自动无功补偿装置。

产品既可单台使用，也可多台组网构成补偿系统使用；既可三相补偿，也可三相和分相混合补偿。

智能电容器集电子技术、传感技术、网络技术及电器制造等先进技术，将传统无功补偿产品集成化、网络化、智能化。

改变了现有低压无功自动补偿设备的结构模式，大大提高了设备的可靠性及使用寿命，具有结构简洁、生产简易、成本降低、性能提高、维护简便的全面优点。

产品型号格式命名:表示企业代号；表示智能电容器；表示补偿电容器为共补接法，表示补偿电容器为分补接法；电容器电压表示电容器的额定电压。

如./就表示智能低压电容器，补偿电容器是三角形接法共补，额定电压补偿容量为。

R ”F”-R -0420，400V ，20KVar D ZM-G”DZMG -”产品概述选型指南主要技术参数智能电容器为模块化设计，组成模块有：①高品质电容器②智能测控模块③投切开关模块④线路保护模块高品质电容器。

采用目前先进的复合边缘加厚金属化膜的自愈式低压并联电容器。

具有重量轻、特性好、使用寿命长、损耗低、发热小、温升低等全面的优点。

□ 实现电压过零导通和电流过零切断，使智能系统在接通和断开的瞬间具有可控硅开关的优点，而在正常接通期间又具有接触器开关无功耗的优点。

其实现方法是：投入时是在电压过零瞬间可控硅先过零触点，稳定后再将磁保持继电器吸合导通；而切出时是先将磁保持继电器断开，可控硅延时过零断开，从而实现电流过零切除。

智能测控模块与线路保护模块采用单片机控制投切并智能监控可控硅、磁保持继电器以及输入电源和负载的运行状况，从而具备完善的保护功能：电压故障缺相保护：系统电压缺相供电时，开关拒绝闭合；接通后若出现缺相，则自动退投。
