.1、如下左图所示，一轻质杠杆在力F1、F2的作用下处于静止状态．L1是力F1的力臂，请在图中画出F2的力臂l2和力F1的示意图．2、画出图6杠杆示意图中F ，F 的力臂3、生活中有许多器械是利用杠杆原理来工作的，如图所示的剪刀就是杠杆。
请画出这把剪刀的动力F 的力臂和这根杠杆上B点所受阻力的大致方向。
4、图9是工人用撬棍撬石头的示意图。
请画出动力F1的力臂；并画出石头对撬棍压力的示意图。
5、如图所示，用一根硬棒撬一块石头，棒的上端A是动力作用点。
（1）在图上标出：当动力方向向上时，杠杆的支点a ；当动力方向向下时，杠杆的支点b。
（2）在杠杆上画出撬动石头动力F为最小时的方向。
6、（10·河南）如图11所示，在课桌的C点用最小的力把桌腿B抬离地面，在抬起时桌腿A没有滑动，请在C点画出这个力的示意图，并标出它的力臂l。
7、(10·德州)如图所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，l为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图。
8、（10·乌鲁木齐）轻杆A端挂重物，OA在绳子拉力作用下保持平衡，画出绳对A点的拉力及力臂。
9、如图所示，O为杠杆AC的支点，在O处挂一小球，AO=OB=BC，为使杠杆在水平位置平衡，画出施加在杠杆上最小动力F1的力臂L1：，并标出F1的方向。
10、如下图甲所示的钢丝钳，其中A为剪钢丝处，B为手的用力点，O为转动轴，图乙为单侧钳柄及相连部分示意图，请在图乙中画出剪钢丝时的动力F1、阻力F2、动力l1、阻力臂l2 。
11、如下图甲所示，杠杆OA在力F1、F2的作用下处于静止状态，L2是力F2的力臂．在图中画出力F1的力臂L1和力F2．12、如图所示杠杆OA 在力F 1、F2的作用下处于静止状态，L2是力F2的力臂，在图中画出力F1的力臂和力F2。
13、如图，在杠杆AB上挂了一个重为G 的物体。
为使杠杆在图中的位置静止．请在杠杆上画出最小的动力F 和它的方向。
杠杆作图题(含答案)1、在图中，OA为一个轻质杠杆，可绕O点转动。
在点B处用细绳悬挂一重物，同时在A端施加动力F1，使得杠杆在水平位置平衡。
请画出杠杆受到的阻力F2及动力臂l1.2、如图所示的钢丝钳中，A是剪钢丝处，B为手的用力点，O为转动轴(支点)。
右图为单侧钳柄及相连部分示意图。
请在右图中画出钢丝钳剪钢丝时的动力臂L1和阻力F2.3、在图(a)中，小华用笤帚在扫地，O为支点，作用在A 点的动力为F1.请在图(b)中画出作用在B点的阻力F2的示意图及其力臂l2.4、在图中，请画出力F1的力臂和力臂L2对应的力F2.5、如图所示，轻质杠杆的A点挂一重物G，绳受的拉力为F2，O为杠杆的支点。
请在杠杆的端点B处画出使杠杆保持静止的最小的力F1的示意图，并作出F1和F2的力臂L1和L2.6、请画出杠杆AB在图示位置静止时作用在A端点的最小力F的方向及其力臂L。
7、在图中，根据杠杆的平衡条件作出拔钉子时所用的最小动力F的示意图和它的动力臂L1.8、如图是列车上售食品的手推车，当前轮遇到障碍物时，售货员向下按扶把，使手推车前轮向上翘起。
请画出售货员所用的最小动力及其力臂。
9、如图所示，在课桌的C点用最小的力把桌腿B抬离地面，在抬起时桌腿A没有滑动。
请在C点画出这个力的示意图，并标出它的力臂L。
20、如图，请画出力F对支点O的力臂L。
21、如图所示，100N的均匀木棒悬挂在空中，在竖直向下保持静止，以点O为支点。
请你画出力F的力臂L受重力的示意图。
22、如图为一个电热水壶的简易图，当力F作用在壶盖上时可将壶盖打开。
请在图中画出F的力臂L。
23、如图所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，F2表示鱼线对钓鱼竿的拉力。
请在图中画出力F1，F2的力臂L1，L2.24、如图所示，轻质杠杆可绕O点转动，杠杆挂有重物G。
在动力F作用下，杠杆静止在水平位置。
请作出动力F的示意图，并标出F的力臂。
25、如图所示，校长为新装的空调室外设计了支架，支架可以在O点绕支点转动。
杠杆综合练习一、作图题1、如图8所示，O点为杠杆的支点，画出力F的力臂，并用字母L表示。
2、渔夫用绳子通过竹杠拉起渔网，如图14所示．请在图上画出（1）绳子AB对杆拉力F1的力臂L1．（2）渔网对杆的拉力F2的示意图及该力的力臂L2．3、筷子是我国传统的用餐工具，它应用了杠杆的原理，如图1所示，请你在右图中标出这根筷子使用时的支点O，并画出动力F1和阻力臂L2。
4、画出图2中各力的力臂图1 图25、图3是使用道钉撬的示意图，请在图中画出最省力的力的示意图，并作出相应的力臂。
6、如图4所示，画出使杠杆平衡的最小力的示意图（要求保留作图痕迹）图3 图4二、实验题7、在探究杠杆平衡条件的实验中：（1）小明发现杠杆右端低左端高，要使它在水平位置平衡，应将杠杆右端的平衡螺母向_________调节。
小明调节杠杆在水平位置平衡的主要目的__________________。
（2）如图21甲所示，在杠杆左边A处挂四个相同钩码，要使杠杆在水平位置平衡，应在杠杆右边B处挂同样钩码____________个。
（3）如图21乙所示，用弹簧测力计在C处竖直向上拉，当弹簧测力计逐渐向右倾斜时，使杠杆仍然在水平位置平衡，则弹簧测力计的示数将_____________（变大／变小／不变），其原因是：___________________。
8、探究“杠杆的平衡条件”实验中：（1）实验前出现图甲所示情况，应将杠杆两端的螺母向调（填“左”或“右”），使杠杆在水平位置平衡，这样做的目的是。
（2）实验过程中出现了图乙所示的情况，为了使杠杆在水平位置平衡，这时应将左边的钩码向（填“左”或“右”）移动格。
（3）实验中，要改变力和力臂的数值，得到多组实验数据，这样做的目的是。
三、计算题9、某工地在冬季水利建设中设计了一个提起重物的机械，如图是这个机械一个组成部分的示意图．OA 是个钢管，每米长受重力为30牛顿；0是转动轴；重物的质量m为150千克，挂在B处，0B=1米；拉力F 加在A点，竖直向上．取g=1 0牛／千克．为维持平衡，钢管OA为多长时所用的拉力最小?这个最小拉力是多少?10、小华用一根长6米、半径7.5厘米的均匀粗木棒为爸爸设计了一架能搬运柴草的简易起重机（如图所示）。
力臂的画法一、作图题1.如图杠杆B点挂一重物G，要使杠杆在图示地点均衡，画出最小力的表示图和力臂下列图中，画出作用在“开瓶起子”上动力F1的力臂和阻力F2的表示图．3.以下图，在A点施加一个最小力慢慢将石头撬起，请画出这个力及其力臂．表示图。
其手柄相当于一个杠杆，O是支点。
画出阻力F2对支点O的力臂l2；并画出在a点施加的最小动力F1的表示图。
5.以下图，有一个杠杆AOB，可绕0 点自由转动，A 端吊着一个物体。
请画出使杠杆在图示地点静止时最小力F 的表示图及其力臂。
6.如图图甲所示的钢丝钳，此中A为剪钢丝处，B为手的使劲点，O为转动轴，图乙为单侧钳柄及相连部分表示图，请在图乙中画出剪钢丝时的阻力F2、动力臂l1。
7.如图，用螺丝刀撬图钉，画出在A点所加最小力F1的表示图和阻力F2的力臂l2。
1的力臂L1.9.以下图，一根木棒以O点为支点撬动石块，画出作用在A点最小动力F，并画出阻力F1，并画出阻力F2的力臂l210.以下图为垂钓竿垂钓的表示图，O为支点，画F1、F2的力臂L1和L2。
11.在图中画出拉力F对支点O的力臂L。
12.作出图中F的力臂L。
13.如图甲所示，钢丝钳能够当作是两个杠杆的组合，图乙是此中的一个杠杆。
用钢丝钳剪铁丝时，将铁丝放在A处仍是B处更省力呢？请在图乙中你以为更省力的地点处画出阻力F2的表示图和动力F1的力臂。
14.以下图，画出图中力F的力臂并用字母L表示。
乡村用的舂米工具是一个杠杆，以下图是它的构造表示图。
O为固定转轴，在A端连结着石球，脚踏B端能够使石球高升，抬起脚，石球会落下打击稻谷。
请在图中画出动力F1的力臂和石球所受重力G的表示图。
16.以下图，杠杆OA在动力F1作用下处于静止状态，请你画出阻力F2及阻力臂L2.17.以下图，轻质杠杆AB可绕O点在竖直平面内旋转，请在图中画出物体M所受重力G和使杠杆保持均衡的最小力F的表示图。
时髦。
以下图是使用自拍杆协助手机进行自拍时的表示图，将自拍杆看作一个轻质杠杆，O 点是支点。

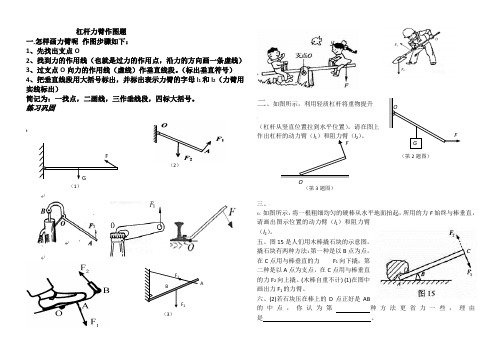

杠杆力臂作图题一.怎样画力臂呢作图步骤如下：1、先找出支点O2、找到力的作用线（也就是过力的作用点，沿力的方向画一条虚线）3、过支点O向力的作用线（虚线）作垂直线段。
（标出垂直符号）4、把垂直线段用大括号标出，并标出表示力臂的字母l1和l2（力臂用实线标出）简记为：一找点，二画线，三作垂线段，四标大括号。
练习巩固!二、如图所示，利用轻质杠杆将重物提升,（杠杆从竖直位置拉到水平位置）。
请在图上作出杠杆的动力臂（l1）和阻力臂（l 2）。
三、`四、如图所示，将一根粗细均匀的硬棒从水平地面抬起，所用的力F始终与棒垂直，请画出图示位置的动力臂（l1）和阻力臂（l2）。
五、图15是人们用木棒撬石块的示意图。
撬石块有两种方法：第一种是以B点为点，在C点用与棒垂直的力F1向下撬；第二种是以A点为支点，在C点用与棒垂直的力F2向上撬。
(木棒自重不计) (1)在图中画出力F1的力臂。
六、(2)若石块压在棒上的D点正好是AB的中点，你认为第种方法更省力一些，理由是。
OGF（第2题图）FO（第3题图）FG（1）（2）（3）F2*F1A B五、如图12—12所示，杠杆的B 端挂一重物，在A 点施加一个最小的力，使杠杆平衡在图中所示的位置上，试画出这个力的示意图.六、如图12—13所示，重为9 N 的物体挂在B 处，O 为支点，要想使杠杆保持水平平衡，在A 处施加的最小的力是_____N ，方向_____.七、如图所示，在课桌的C 点用最小的力把桌腿B 抬离地面，在抬起时桌腿A 没有滑动．请在C 点画出这个力的示意图，并标出它的力臂L ．—八、．如图为某一轻质杠杆，其中O 点为支点，在B 点悬挂一物体，要使杠杆在图中位置处于静止（平衡）状态，在图中的A 点画出所需的最小力F 的示意图及其力臂．九、如图12—14所示，用一根木棒撬大石头，没有撬动，为了撬动大石头，应将垫在木棒下的小石块向_____移动，这实质上是增大了_____，同时又减小了_____.十、人的肱二头肌收缩使人曲臂时的情况如图12—15所示，人的前臂是一个_________________力的杠杆，这种结构给人带来的好处是_____.十一、某同学在做俯卧撑运动时（如图所示），可将他视为一个杠杆，支点为O ，他的重心在A 点，支撑力为F ，请画出重力和支撑力F 的力臂．*十二、如图所示，均匀杆可绕O 转动，在力F 作用下静止在水平位置，L 为F 的力臂，请在图中作出杆重力G 示意图和力F 的方向．13、如图12—8所示要使杠杆平衡，作用在A 点上的力分别为F 1 、F 2 、F 3 ，其中最小的力是（ ）A.沿竖直方向的力F 1最小 B.沿垂直杠杆方向的力F 2最小C.沿水平方向的力F 3最小D.无论什么方向用力一样大 11.如图12—9所示，把一根均匀的米尺，在中点O 支起，两端各挂四个钩码和两个钩码，恰好使米尺平衡，按下列方式增减钩码或移动钩码，下列几种方式仍能保持米尺平衡的是A.两边各加一个钩码B.两边钩码各向外移动一格C.左边增加一个钩码，右边向外移动一格D.左右两边的钩码各减少一个'图12—14 图12—图12—8图12—9。
2019年中考物理专题复习——力学—杠杆力臂作图答案解析1．（2018•盘锦）请在图中画出：①重物所受重力的示意图：②支点O；③拉力F的力臂L。
【分析】①重力的方向竖直向下，作用在物体的重心上，由此画出重物受到重力的示意图；②杠杆可以绕某一固定点转动，这个固定点就是支点；③力臂就是从支点到力的作用线的距离，由此画出拉力F的力臂。
【解答】解：①重物受到的重力作用在它的重心（几何中心），由重心开始画一条竖直向下的有向线段，并标出符号G，即为其重力示意图；②定滑轮可以绕中间轴转动，所以支点O为定滑轮的轴；③图中拉力F是斜向下的，过支点O作拉力F作用线的垂线段，即为拉力F的力臂L。
如图所示：【点评】本题考查了力的示意图和杠杆示意图的画法，关键是掌握杠杆的五要素，然后根据力臂的定义正确画出力臂。
2．（2018•曲靖）在如图中，L1是动力臂，作出动力F1。
【分析】支点O、动力臂L1已知，根据力臂的作法：从支点向动力的作用线作垂线段，作出动力F1的示意图。
【解答】解：过动力臂L1的右端作它的垂线，与杠杆相交于一点A，即动力F1的作用点；由于F2使杠杆沿逆时针方向转动，所以F1应使杠杆沿顺时针方向转动，即F1的方向应垂直于L1向下，如图所示：【点评】此类题的关键是掌握杠杆五要素，然后根据杠杆的五要素作出相应的作用力或力臂，并且作图要求规范。
3．（2018•德州）手机自拍已成一种时尚。
如图所示是使用自拍杆辅助手机进行自拍时的示意图，将自拍杆看作一个轻质杠杆，O点是支点。
请在图中画出：（1）施加在A点最小的动力F1（2）力F2的力臂L2【分析】力臂是从支点到力的作用线的距离；当动力的力臂最大时，动力是最小的。
【解答】解：当AO之间的连线作为力臂时，力臂是最大的，此时的动力最小；力F2是由重力产生的，故阻力的方向是竖直向下的，从O点做该力的作用线的垂线，即为力臂，如图所示：。
故答案为：如上图。
【点评】作力臂首先找到支点和力的作用线，再从支点向力的作用线引垂线，支点到垂足之间的距离为力臂的大小。
备战中考：物理杠杆作图问题专项突破训练讲义专题：杠杆作图考点一动力（动力臂）、阻力（阻力臂）作图1．请画出如图中杠杆所受力的力臂。
【解析】图中杠杆的支点为O点，其中，杠杆受到了三个力的作用，根据力臂的定义分别画出其力臂，如图所示：2．用如图所示的夹子夹核桃，如果将核桃放在夹子里的同一位置（C或D），请你选择在A点或B点施加一个能够把核桃夹裂的最小力F，并画出这个力的示意图。
【解析】夹开核桃时核桃受到的力大小是一定的，根据力的作用是相互的，核桃对夹子的阻力大小也是一定的，将核桃放在夹子里的同一位置（C或D），阻力臂是一定的；由杠杆平衡条件F1L1＝F2L2可知，F2L2一定时，L1越长，F1越小；动力在B点时动力臂较长，所以在B点比A点省力，过B点垂直于OB，沿向下的方向画出最小力的示意图，如图所示：3．如图所示，拉杆式旅行箱可看成杠杆。
请画出拉杆箱在图示位置静止时受到重力的示意图和作用在A点的力F的力臂。
【解析】重力的方向是竖直向下的，过物体的重心画一条带箭头的竖直向下的有向线段，用G表示；反向延长力F的作用线，由支点O向F的作用线做垂线，垂线段的长度为F的力臂L．如图所示：4．请在图中画出作用在A点的力F的力臂。
【解析】由图示可知，指甲刀有三根杠杆组成，手柄CBA的支点是B，反向延长动力F的作用线，然后从支点B向动力F的反向延长线作垂线段，即为作用在A点的力F的力臂L；如图所示：5．在图中分别画出杠杆处于平衡状态时F1和F2的力臂L1和L2。
【解析】找出支点，从O做F1的反向延长线的垂线段就是F1的力臂，从O做F2的反向延长线的垂线段就是F2的力臂。
如图所示：6．活塞式抽水机是农村经常使用的取水设备，图中AOB部分工作时可以看做杠杆，请你画出F1的力臂。
【解析】图中AOB部分工作时可以看做杠杆，支点为O，延长F1的作用线，从支点到力F1的作用线作垂线段，即可作出F1的力臂L1，如图所示：7．请在杠杆上画出动力F1的示意图和阻力F2的力臂L2。
专题29 力臂及其作图力臂是初中物理中一个重要的知识点，是学习杠杆平衡的必会的一个概念，画力臂既是初中的一个难点，又是一个重点，在初中物理的大大小小的各类考试中，特别是在各省市中考中会有考题出现。
有的是单纯的画力臂，有的是结合具体的情景画力臂，考试形式多样。
分值在2分—3分左右。
一、力臂的概念：力臂是从支点到力的作用线的距离，力臂分动力臂和阻力臂，动力臂用L1表示，阻力臂用L2表示，如下图1：1、力臂的物理意义是：表示作用在杠杆上的力的方向对杠杆转动效果的影响，当力的作用线通过支点时，力对杠杆不产生作用效果。
2、作用在杠杆上的一个力的作用点不变，力的方向改变时，它的力臂一般要改变。
3、力臂可能与杠杆重合，也可以不在杠杆上。
例题1 （2022上海徐汇八年级期末）关于力臂，下列说法中正确的是（）A．力臂是支点到力的作用点的距离B．杠杆的长度一定等于动力臂和阻力臂之和C．力臂一定在杠杆上D．有力作用在杠杆上，但此力的力臂可能为零【答案】D。
【解析】力臂是支点到力的作用线的垂直距离，A错误；若不断改变某一杠杆的阻力的作用方向，则阻力臂和动力臂之和会随之发生变化，而杠杆的长度一直是固定不变的，所以杠杆的长度不一定等于动力臂和阻力臂之和，B错误；力臂是支点到力的作用线的垂直距离，若杠杆是弯曲的或力的方向与杠杆方向不垂直，则力臂就不在杠杆上，C错误；当力的作用线经过杠杆支点时，力臂即为零，D正确。
故选D。
考点透视迷津点拨与点对点讲练【点拨】力臂是支点到力的作用线的距离，而不是支点到力的作用点的距离，如图1中，支点到力的作用线的距离是OC，而支点到力的作用点的距离是OA，显然OC≠OA。
对点练：（2021广东深圳中学九年级开学考试）如图所示，杠杆可以绕O点转动，在B点挂一重物G。
C点施加一个水平拉力F1，则F1、F2的力臂分别是（）A．OC和BC B．OA和OD C．OC和OB D．AC和BD【答案】B。
【解析】由图可知，O点是支点，从支点到F1的作用线的垂直距离是OA，即OA为F1的力臂；从支点到F2作用线的垂直距离是OD，即OD为F2的力臂，B正确。
杠杆力臂的画法练习题1．如图是开瓶盖的起子，可以看成是一个杠杆，能正确表示出杠杆的支点、动力和阻力的图是（）A B C D2．如图所示，O为杠杆OAB的支点，请画出物体受到的重力示意图和杠杆OAB所受拉力F的力臂．3．如图所示杠杆在力F1和F2的作用下处于平衡状态，L2是力F2的力臂．在图中画出力F1的力臂和力F2．4．如图所示，杠杆在力F1作用下处于平衡状态，l1为F1的力臂．请在图中作出物体受到的重力、阻力臂L2、动力F1．5．如图所示是生活中常用的一款指甲刀，手柄CBA 是（选填“省力”或“费力”）杠杆，请在图中画出作用在A点的力F的力臂．6．如图所示，杠杆在力F1、F2的作用下处于平衡状态，O为支点，l1是力F1的力臂，在图中画出F2的力臂和动力F1．7．如图所示，杠杆在力F1、F2作用下处于平衡状态，L1为F1的力臂．请在图中作出F2的力臂L2及力F1的示意图．8．在如图所示的杠杆中，画出对应的力F1和力臂L2．9．（1）图1所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，l为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图．（2）图2甲所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），图乙为单侧钳柄及相连部分示意图．请在图乙中画出钢丝钳剪钢丝时的动力臂和阻力F2．（3）图3所示，曲杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm 要使曲杆在图示位置平衡，请作出最小的力F的示意图及其力臂．10．按要求作图：（1）请在图1中画出动力F l的力臂以及作用于B点的阻力F2的示意图．（2）在图2中，O为支点，在A点画出使杠杆保持平衡的最小力F（保留作图痕迹）．（3）如图3所示，轻质杠杆可绕O点转动，杠杆上吊一重物G，在动力F作用下，杠杆静止在水平位置．图中的l为动力F的力臂，请作出动力F的示意图（温馨提示：注意标明力F的方向和作用点）．11．如图所示，粗细均匀的棒一端放在地上，另一端与支点O连接．试作出地面对棒的支持力和力臂L和棒所受重力G的示意图．（在答题卡相应的位置上画出原图并作答）12．如图甲所示是梳妆用的镜子，它的镜面部分相当于一个杠杆，图乙为此杠杆的简化示意图，其中O为支点，F1为动力．请在图中重心A点处画出杠杆所受阻力F2的方向及动力臂l1．13．如图所示是铡刀铡草时的示意图．请在图中画出作用在铡刀上的动力F1、阻力F2的力臂，并说明是省力杠杆还是费力杠杆．14．如图是司机在用脚踩下刹车踏板的情景，请在图中画出此杠杆的动力臂和阻力臂．15．如图所示，OB是以O点为支点的杠杆，C为杠杆的重心，杠杆在F的作用下保持平衡．请画出杠杆所受到的重力示意图和F的力臂．16．如图所示的是用活塞式抽水机抽水示意图．请在图中画出抽水机手柄这一杠杆所受阻力示意图及动力臂和阻力臂．17．许多居民楼墙外用三角架搁放空调主机，如图所示，请画出主机A对三角架压力的示意图和该力对O点的力臂．18．如图所示杠杆，铁球重20N，力F作用在杠杆的B端使杠杆水平平衡，则力F=N；画出铁球重力G的图示和力F的力臂L．19．如图所示，为某居民小区门口的自动栏杆，该栏杆能绕A点转动，O点为其重心，请你画出该栏杆的重力示意图及其绕A点转动的力臂．20．如图所示AOB是以O为固定点悬挂在墙壁上的支架（重力忽略不计），在B端吊一盏电灯．若以O为支点，F2是墙壁对支架的阻力，请画出动力F1的示意图、动力F1的力臂及阻力F2的力臂．21．如图所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，1为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图．22．如图所示．是利用钓鱼竿钓鱼的示意图．O为支点，F1是手对鱼竿的作用力，请画出：（1）鱼线对钓鱼竿拉力F2的示意图；（2）F1的力臂．23．如图，在外力F1作用下，物体P和杠杆均静止，请画出物体P对杠杆的压力F2对支点O的力臂L2．24．轻质杆OA的A端挂一重物G，在绳子拉力作用下保持静止，请画出图中绳对A点的拉力F1及对应的力臂L1，重物G的重力示意图．25．杠杆在我国古代就有了许多巧妙的应用，护城河上安装使用的吊桥就是一个杠杆，如图所示，请画出动力F1与阻力F2的示意图，并画出动力F1的力臂l1．（设吊桥质地均匀）26．如图所示，杠杆在水平位置平衡，货物A重200N，在图中画出货物A所受重力的示意图及拉力F对支点O的力臂．27．某剧组为拍摄需要，设计了如图所示的装置来改变照明灯的高度．轻质杠杆ABO可绕O点转动，在图中画出ABO所受阻力F2的示意图，并画出动力臂L1和阻力臂L2．28．请在如图中画出动力F1的力臂L1．29．在图中，O为支点，画出动力F的力臂l．30．如图所示的裁纸刀，O为支点，画出动力F的力臂L．参考答案与试题解析1．如图是开瓶盖的起子，可以看成是一个杠杆，能正确表示出杠杆的支点、动力和阻力的图是（）A ．B ．C ．D ．【解答】解：A、如图，动力和阻力都使起子绕支点O顺时针转动．故A错误；B、要把瓶盖打开，要克服瓶盖和瓶口之间的摩擦力，瓶盖给起子的阻力是向下的．故B错误；C、瓶盖给起子的阻力是向下的．动力是起子绕支点O逆时针转动，阻力绕支点O顺时针转动．故C正确；D、动力和阻力都使起子逆时针转动．故D错误．故选C．2．如图所示，O为杠杆OAB的支点，请画出物体受到的重力示意图和杠杆OAB所受拉力F的力臂．【解答】J解：重力作用在物体的重心，方向竖直向下，用G表示；杠杆OAB所受拉力作用在A点，方向斜向上，从支点向拉力的作用线画垂线段，垂线段L就是拉力的力臂，如图所示：3．如图所示杠杆在力F1和F2的作用下处于平衡状态，L2是力F2的力臂．在图中画出力F1的力臂和力F2．【解答】解：过支点O作垂直于F1作用线的垂线段，即L1；过L2的末端作用垂直于L2的阻力F2，方向斜向下，与杠杆B的交点为阻力作用点，如图所示：4．如图所示，杠杆在力F1作用下处于平衡状态，l1为F1的力臂．请在图中作出物体受到的重力、阻力臂L2、动力F1．【解答】解：过物体重心沿竖直向下的方向画一条带箭头的线段，并用符号G 表示；F2与杠杆垂直，故连接支点O与F2的作用点即为阻力臂L2；过L1的上端作L1的垂线，交杠杆于一点，即为F1的作用点，F1的方向向上，见下图：5．如图所示是生活中常用的一款指甲刀，手柄CBA 是省力（选填“省力”或“费力”）杠杆，请在图中画出作用在A点的力F的力臂．【解答】解：由图示可知，指甲刀有三根杠杆组成，手柄CBA的支点是B，动力臂大于阻力臂，属于省力杠杆；反向延长动力F的作用线，然后从支点B 向动力F的反向延长线引垂线段，即为作用在A点的力F的力臂；如图所示：故答案为：省力；见上图．6．如图所示，杠杆在力F1、F2的作用下处于平衡状态，O为支点，l1是力F1的力臂，在图中画出F2的力臂和动力F1．【解答】解：过支点O作垂直于F2作用线的垂线段，即l2；过l1的末端作用垂直于l1的动力，即F1．如图所示7．如图所示，杠杆在力F1、F2作用下处于平衡状态，L1为F1的力臂．请在图中作出F2的力臂L2及力F1的示意图．【解答】解：（1）由图可知，O为支点，由O向力F2的作用线引垂线，支点到垂足的距离就是力臂L2；作力臂L1的垂线即力F1的作用线，与杠杆的交点就是作用点，F1使杠杆的转动方向与力F2的相反；如下图所示：8．在如图所示的杠杆中，画出对应的力F1和力臂L2．【解答】解：根据力与力臂的垂直关系作图；过力臂L1的右端，作垂直于力臂L1的动力F1，由于阻力F2斜向上方，因此力F1的方向应向上；延长力F2，过支点O做力F2的垂线段，即为阻力臂L2．如图所示：9．（1）图1所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，l为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图．（2）图2甲所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），图乙为单侧钳柄及相连部分示意图．请在图乙中画出钢丝钳剪钢丝时的动力臂和阻力F2．（3）图3所示，曲杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm 要使曲杆在图示位置平衡，请作出最小的力F的示意图及其力臂．【解答】解：（1）过力臂的末端作垂直于杠杆的作用力F，方向斜向上；过物体的重心作竖直向下的力（即重力）．如图所示：（2）由图可见，当用力F1时，钳子将沿顺时针方向转动，所以阻力F2方向向下；从支点向动力作用线做垂线，垂线段的长度即为动力臂．如下图所示：（3）根据杠杆平衡的条件可知，力臂越长越省力，因为OB=40cm，BC=30cm，由勾股定理可得OC=50cm，而OA=60cm，故OA的力臂最长，所以过A点作OA的垂线．并标出力臂，如图所示：10．按要求作图：（1）请在图1中画出动力F l的力臂以及作用于B点的阻力F2的示意图．（2）在图2中，O为支点，在A点画出使杠杆保持平衡的最小力F（保留作图痕迹）．（3）如图3所示，轻质杠杆可绕O点转动，杠杆上吊一重物G，在动力F作用下，杠杆静止在水平位置．图中的l为动力F的力臂，请作出动力F的示意图（温馨提示：注意标明力F的方向和作用点）．【解答】解：（1）过B点作竖直向上的力（即阻力F2）；过支点O作垂直于动力作用线的垂线段（即动力臂L1）．如图所示（2）当力F作用在A点，并且与OA的连线垂直时，力臂最长，最省力．如图所示：（3）做出力臂L的垂线，与杠杆相交于一点，即F的作用点，由于G使杠杆沿顺时针方向转动，所以F方向应使杠杆沿逆时针方向转动，作用点在A点，如图所示：11．如图所示，粗细均匀的棒一端放在地上，另一端与支点O连接．试作出地面对棒的支持力和力臂L和棒所受重力G的示意图．（在答题卡相应的位置上画出原图并作答）【解答】解：（1）找出重力的作用点，在棒的中点上，重力的方向竖直向下，作出重力G的示意图如下图；（2）找出支持力的作用点在棒和接触面的接触点，方向垂直地面向上，作出支持力F的示意图如下；从支点向支持力的作用线作垂线，即为支持力的力臂L，如下图：12．如图甲所示是梳妆用的镜子，它的镜面部分相当于一个杠杆，图乙为此杠杆的简化示意图，其中O为支点，F1为动力．请在图中重心A点处画出杠杆所受阻力F2的方向及动力臂l1．【解答】解：图中支点为O点，阻力F2的方向竖直向下，动力臂是支点O到动力作用线F1的垂线段L1，如图所示：13．如图所示是铡刀铡草时的示意图．请在图中画出作用在铡刀上的动力F1、阻力F2的力臂，并说明是省力杠杆还是费力杠杆．【解答】解：延长动力作用线，过支点O作动力作用线的垂线段（即动力臂L1）；过支点O 作阻力作用线的垂线段（即阻力臂L2；如图所示：14．如图是司机在用脚踩下刹车踏板的情景，请在图中画出此杠杆的动力臂和阻力臂．【解答】解：过支点O做力F1的垂线段，用箭头标出这段距离，记为L1，就是动力臂；过支点O做力F2的垂线段，用箭头标出这段距离，记为L2，就是阻力臂，如下图：15．如图所示，OB是以O点为支点的杠杆，C为杠杆的重心，杠杆在F的作用下保持平衡．请画出杠杆所受到的重力示意图和F的力臂．【解答】解：（1）过杠杆的中心C向下做一条带箭头的线段，用符号G表示，即为杠杆的重力示意图；（2）支点为O，首先将力F的作用线向左延长，然后从支点O作力F的作用线的垂线段，垂线段即为力F的力臂．如下图所示：．16．如图所示的是用活塞式抽水机抽水示意图．请在图中画出抽水机手柄这一杠杆所受阻力示意图及动力臂和阻力臂．【解答】解：（1）阻力F2作用点在点B，方向竖直向下，如图所示：（2）支点为O，画出动力F1和阻力F2的作用线，力臂为支点到力作用线的距离．如图所示：17．许多居民楼墙外用三角架搁放空调主机，如图所示，请画出主机A对三角架压力的示意图和该力对O点的力臂．【解答】解：支架是水平的，所以主机对支架压力的方向与重力的方向相同：竖直向下，作用点在支架上，由此可以画出压力的示意图如下图所示：从支点O向压力的作用线引垂线，即为该力的力臂，答案如下图所示：18．如图所示杠杆，铁球重20N，力F作用在杠杆的B端使杠杆水平平衡，则力F=20N；画出铁球重力G的图示和力F的力臂L．【解答】解：读图可知，OB=2OA，由支点向F 的作用线作垂线，垂线段的长就是力臂，力臂L与OB、力的作用线形成一个直角三角形，因为力F的作用线与OB的夹角为30°，所以L=OB=OA，根据杠杆的平衡条件可知，F=G球=20N．铁球的重力作用在球的重心，方向竖直向下，大小为20N；力F的力臂是从支点O到F的作用线的距离，如图所示．19．如图所示，为某居民小区门口的自动栏杆，该栏杆能绕A点转动，O点为其重心，请你画出该栏杆的重力示意图及其绕A点转动的力臂．【解答】解：重力的方向竖直向下，所以由重心0竖直向下画出重力的示意图．从支点A向重力作用线引垂线，垂线段的长度即为重力的力臂．故答案为：如图所示20．如图所示AOB是以O为固定点悬挂在墙壁上的支架（重力忽略不计），在B端吊一盏电灯．若以O为支点，F2是墙壁对支架的阻力，请画出动力F1的示意图、动力F1的力臂及阻力F2的力臂．【解答】解：由分析知：动力F1作用在B点，方向竖直向下；过支点O分别作动力F1、阻力F2的作用线的垂线段，即为相应的动力臂L1、阻力臂L2，答图如下：21．如图所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，1为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图．【解答】解：过力臂的末端作垂直于杠杆的作用力F，方向斜向上；过物体的重心作竖直向下的力（即重力）．如图所示：22．如图所示．是利用钓鱼竿钓鱼的示意图．O为支点，F1是手对鱼竿的作用力，请画出：（1）鱼线对钓鱼竿拉力F2的示意图；（2）F1的力臂．【解答】解：（1）过拉力作用点作竖直向下的拉力F2；（2）过支点O作F1作用线的垂线段（即动力臂L1）．如图所示23．如图，在外力F1作用下，物体P和杠杆均静止，请画出物体P对杠杆的压力F2对支点O的力臂L2．【解答】解：P对杠杆的压力作用在杠杆上，垂直于杠杆并指向杠杆．从支点向F2的作用线做垂线，垂线段的长度即为F2的力臂．故答案为：24．轻质杆OA的A端挂一重物G，在绳子拉力作用下保持静止，请画出图中绳对A点的拉力F1及对应的力臂L1，重物G的重力示意图．【解答】解：先画出绳子对A点的拉力F1，方向是沿绳子方向斜向上的，作用点在A点．然后过支点做力F1作用线的垂线，标上垂足，用双箭头表示出这段距离，记为L1．过重物的重心画出竖直向下的力，故答图如下：25．杠杆在我国古代就有了许多巧妙的应用，护城河上安装使用的吊桥就是一个杠杆，如图所示，请画出动力F1与阻力F2的示意图，并画出动力F1的力臂l1．（设吊桥质地均匀）【解答】解：使吊桥转动的动力就是人的拉力F1，力臂为l1，在这里，滑轮只起了一个改变力的方向的作用．杠杆的支点在吊桥的右端O．阻碍杠杆转动的阻力就是吊桥自身的重力．它的力与力臂如图所示26．如图所示，杠杆在水平位置平衡，货物A重200N，在图中画出货物A所受重力的示意图及拉力F对支点O的力臂．【解答】解：物体A所受重力的大小为200N，方向竖直向下，作用在物体的重心；先将F反向延长，再过O点向F的作用线做垂线，垂线段的长就是该力的力臂．如图所示．27．某剧组为拍摄需要，设计了如图所示的装置来改变照明灯的高度．轻质杠杆ABO可绕O点转动，在图中画出ABO所受阻力F2的示意图，并画出动力臂L1和阻力臂L2．【解答】解：图中支点为O点，阻力F2的方向竖直向下与杠杆OB垂直，动力臂是支点到动力作用线的垂线段，阻力臂是支点到阻力作用线的垂线段，如图所示：28．请在如图中画出动力F1的力臂L1．【解答】解：沿力F1的方向作出F1的作用线，由支点O向F1的作用线做垂线，垂线段的长度就为F1的力臂L1．故答案为：29．在图中，O为支点，画出动力F的力臂l．【解答】解：延长动力F的作用线，然后由支点作动力作用线的垂线段，即动力臂．如图所示：30．如图所示的裁纸刀，O为支点，画出动力F的力臂L．【解答】解：O为支点，用虚线反向延长动力作用线；作支点到动力作用线的垂线L，就是动力臂．如图所示：。
学习资料专题06 杠杆的作图题抓住考点学1.与杠杆有关的几个概念杠杆：一根硬棒，在力的作用下能绕着固定点转动，这根硬棒就是杠杆。
（1）支点：杠杆绕着转动的点;(2）动力：使杠杆转动的力；阻力:阻碍杠杆转动的力；（3）动力臂：从支点到动力作用线的距离;（4）阻力臂：从支点到阻力作用线的距离。
2．杠杆的平衡条件：动力×动力臂＝阻力×阻力臂即 F1L1＝F2L23。
能确认并画出杠杆的力臂学习杠杆的关键点是知道杠杆的五要素。
五要素包括支点、动力、动力臂、阻力和阻力臂。
组成杠杆的示意图如下。
（1)支点用字母O 表示，是杠杆绕着转动的点,同一根杠杆使用方法不同,支点的位置可能不同，要能根据具体情况区分支点。
(2）画动力（用字母 F1表示）或阻力（用字母 F2表示）时应注意力的作用点和方向。
动力和阻力都是杠杆受到的力，其作用点都在杠杆上。
有同学认为同一根杠杆上动力和阻力的方向一定相同,有同学认为一定不同,这都是错误的。
正确的认识是：动力和阻力能使杠杆转动的方向一定是相反的。
即一个力能使杠杆向顺时针方向转动,则另一个力一定是能使杠杆向逆时针方向转动。
（3）动力臂用字母l1表示，阻力臂用字母l2表示。
力臂不是支点到力的作用点的距离,而是支点到力的作用线的距离。
借用几何用语，力臂不是点到点的距离，而是点到直线的距离。
(4）画力臂方法：一找支点、二画线、三连距离、四标签。
即找支点O；画力的作用线（虚线）；画力臂（虚线，过支点垂直力的作用线作垂线）;标力臂（大括号）.根据考点考【例题1】（2019吉林）请在下图中画出动力F1的力臂l1.【答案】如图所示。
【解析】力臂是从支点到力的作用线的垂直距离。
首先通过支点O做力F1的作用线的垂线，然后画上垂足，标上名称L1 .【例题2】（2020辽宁阜新）如图所示，用刀切食物，O为支点，A为动力作用点：(1)画出刀受到的阻力F2的示意图；（2）画出最小动力F1的示意图及其动力臂l1.【答案】【解析】(1)刀受到的阻力垂直于接触面向上.(2）阻力和阻力臂不变,力臂越长越省力，最长的力臂即支点O与A点的连线,根据力臂的画法作出垂直于OA的作用力为最小动力F1。
