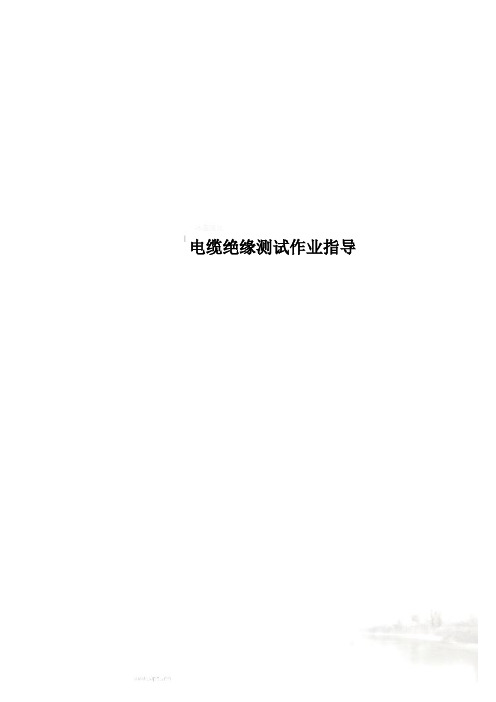

电缆绝缘测试作业指导

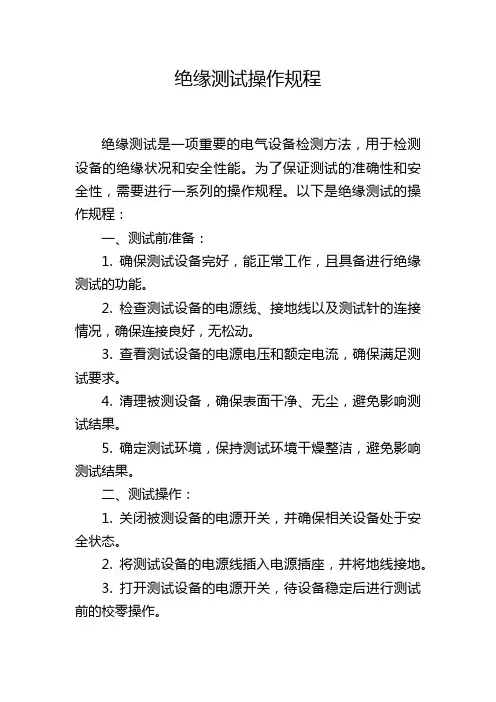

绝缘测试操作规程绝缘测试是一项重要的电气设备检测方法，用于检测设备的绝缘状况和安全性能。

为了保证测试的准确性和安全性，需要进行一系列的操作规程。

以下是绝缘测试的操作规程：一、测试前准备：1. 确保测试设备完好，能正常工作，且具备进行绝缘测试的功能。

2. 检查测试设备的电源线、接地线以及测试针的连接情况，确保连接良好，无松动。

3. 查看测试设备的电源电压和额定电流，确保满足测试要求。

4. 清理被测设备，确保表面干净、无尘，避免影响测试结果。

5. 确定测试环境，保持测试环境干燥整洁，避免影响测试结果。

二、测试操作：1. 关闭被测设备的电源开关，并确保相关设备处于安全状态。

2. 将测试设备的电源线插入电源插座，并将地线接地。

3. 打开测试设备的电源开关，待设备稳定后进行测试前的校零操作。

4. 将测试针与被测设备的绝缘表面接触，并适当施加压力以确保良好接触。

5. 根据被测设备的绝缘等级和测试要求，选择适当的绝缘测试模式。

6. 建立测试电压，根据被测设备的额定电压和绝缘等级，选择合适的测试电压。

7. 开始进行绝缘测试，记录测试数值，并观察测试过程是否正常运行。

8. 测试结束后，关闭测试设备的电源开关，并将电源线从电源插座拔出。

9. 销毁测试时所使用的数据，防止数据泄露。

三、测试结果分析：1. 根据测试的结果，判断被测设备的绝缘状况。

2. 比较测试结果与标准要求，检查是否合格。

3. 如测试结果不合格，应及时通知相关部门或人员进行处理。

4. 对测试结果进行记录，包括测试时间、测试数值等信息。

四、注意事项：1. 在测试过程中，避免测试针与其他金属物体接触，以免影响测试结果或造成安全事故。

2. 在测试高电压设备时，必须按照相关规定进行操作，避免电击事故的发生。

3. 测试结束后，断开测试设备的电源，并将测试设备进行维护和清洁，以保证下次测试的准确性。

4. 职员在操作中应戴上绝缘手套，以增加操作安全性。

以上就是绝缘测试操作规程的内容，希望对您有所帮助。

电力电缆试验作业指导书电力电缆试验作业指导书（一）一、引言电力电缆试验是在电力工程中非常重要的一项工作。

通过试验可以检测电缆的质量和性能是否符合要求，以及发现潜在的故障和隐患。

本指导书旨在为电力电缆试验提供具体的操作指南和注意事项。

二、试验前准备1. 根据实际情况选择合适的试验方法和试验设备。

2. 查阅相关资料，了解试验的要求、标准和方法。

3. 检查试验设备是否正常工作，并做好试验仪器的校准工作。

三、试验流程1. 试验前检查(1) 检查试验电缆的外观，如有明显损坏或变形，应及时更换。

(2) 检查试验设备的安全性能，确保电源接地良好，并检查仪器连接是否牢固。

(3) 检查试验环境是否满足试验要求，如温度、湿度等。

2. 绝缘电阻试验(1) 将电缆两端导线分别连接到绝缘电阻测试仪的正负极，设置好测试参数。

(2) 启动绝缘电阻测试仪，进行绝缘电阻试验。

(3) 记录测试结果，并核对是否符合试验要求。

3. 直流电阻试验(1) 将电缆两端导线连接到直流电阻测试仪的正负极，设置好测试参数。

(2) 启动直流电阻测试仪，进行直流电阻试验。

(3) 记录测试结果，并核对是否符合试验要求。

4. 交流耐压试验(1) 将电缆两端导线分别连接到交流耐压测试仪的正负极，并设置好测试参数。

(2) 启动交流耐压测试仪，进行交流耐压试验。

(3) 记录测试结果，并核对是否符合试验要求。

5. 过热试验(1) 将电缆导线连接到过热试验设备。

(2) 设定过热试验设备的温度和时间参数。

(3) 启动过热试验设备，进行过热试验。

(4) 记录测试结果，并核对是否符合试验要求。

6. 试验结束(1) 断开电缆与试验设备的连接。

(2) 数据整理和报告编写。

四、注意事项1. 在试验过程中，应严格按照试验要求和标准操作，确保试验的准确性和可靠性。

2. 如发现试验过程中有异常情况或设备故障，应立即停止试验，并及时处理。

3. 在试验过程中，应严格遵守安全操作规程，保证试验人员的人身安全。

电缆绝缘测试作业指导Q/NDYJ 南京地铁运营有限责任公司企业标准Q/NDYJ XXXXX—2013 电缆绝缘测试作业指导书2013-XX-XX发布2013-XX-XX实施目次前言 (2)1 范围 (3)2 规范性引用文件 (3)3 术语与定义 (3)4 作业方法和内容 (3)4.1 作业方法 (3)4.2 作业内容 (3)4.2.1 工器具准备 (3)4.2.2 登记请点 (4)4.2.3 兆欧表校准 (4)4.2.4 断开终端电缆 (4)4.2.5 对地绝缘测试 (5)4.2.6 线间绝缘测试 (6)4.2.7 数据填写 (7)4.2.8 试验设备并消点 (7)前言本标准是根据南京地铁运营有限责任公司标准化工作的需要，为规范运营公司三号线电缆绝缘测试工作而制定。

本标准由南京地铁运营有限责任公司标准化委员会提出。

本标准起草部门：南京地铁运营有限责任公司通号中心。

本标准主要起草人：王青华、李宣、冯丽娟、常鑫、高丰军、王旸审核：李济坤批准：张建平本标准委托南京地铁运营有限责任公司通号中心负责解释。

电缆绝缘测试作业指导书1 范围本标准规定了运营公司三号线信号电缆绝缘测试的作业原则、方法及内容。

本标准适用于运营公司三号线信号电缆绝缘测试的检修工作。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

无3 术语与定义电缆：通常是由几根或几组导线绞合而成的类似绳索的电缆，每组导线之间相互绝缘，并常围绕着一根中心扭成，整个外面包有高度绝缘的覆盖层。

4 作业方法和内容4.1 作业方法根据作业内容和时间，电缆绝缘测试的保养工作为一年一次。

4.2 作业内容4.2.1 工器具准备工具包括：对讲机，兆欧表，各种型号的套筒，内六角，小一字起（拆电缆用），笔纸。

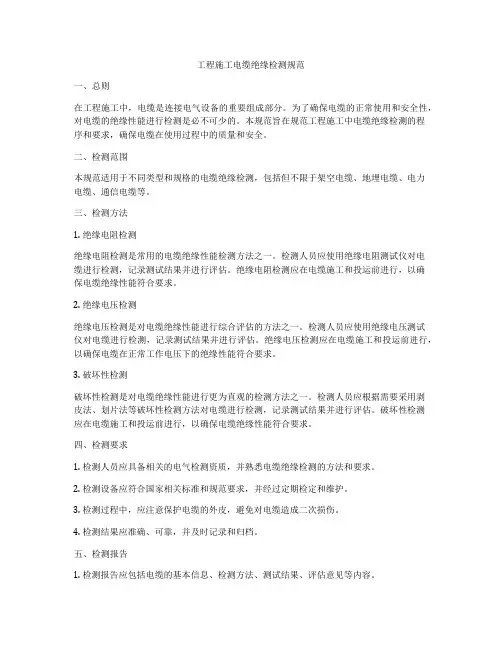

工程施工电缆绝缘检测规范一、总则在工程施工中，电缆是连接电气设备的重要组成部分。

为了确保电缆的正常使用和安全性，对电缆的绝缘性能进行检测是必不可少的。

本规范旨在规范工程施工中电缆绝缘检测的程序和要求，确保电缆在使用过程中的质量和安全。

二、检测范围本规范适用于不同类型和规格的电缆绝缘检测，包括但不限于架空电缆、地埋电缆、电力电缆、通信电缆等。

三、检测方法1. 绝缘电阻检测绝缘电阻检测是常用的电缆绝缘性能检测方法之一。

检测人员应使用绝缘电阻测试仪对电缆进行检测，记录测试结果并进行评估。

绝缘电阻检测应在电缆施工和投运前进行，以确保电缆绝缘性能符合要求。

2. 绝缘电压检测绝缘电压检测是对电缆绝缘性能进行综合评估的方法之一。

检测人员应使用绝缘电压测试仪对电缆进行检测，记录测试结果并进行评估。

绝缘电压检测应在电缆施工和投运前进行，以确保电缆在正常工作电压下的绝缘性能符合要求。

3. 破坏性检测破坏性检测是对电缆绝缘性能进行更为直观的检测方法之一。

检测人员应根据需要采用剥皮法、划片法等破坏性检测方法对电缆进行检测，记录测试结果并进行评估。

破坏性检测应在电缆施工和投运前进行，以确保电缆绝缘性能符合要求。

四、检测要求1. 检测人员应具备相关的电气检测资质，并熟悉电缆绝缘检测的方法和要求。

2. 检测设备应符合国家相关标准和规范要求，并经过定期检定和维护。

3. 检测过程中，应注意保护电缆的外皮，避免对电缆造成二次损伤。

4. 检测结果应准确、可靠，并及时记录和归档。

五、检测报告1. 检测报告应包括电缆的基本信息、检测方法、测试结果、评估意见等内容。

2. 检测报告应由检测人员签字确认，并加盖相关单位的公章。

3. 检测报告应及时提交给相关单位，以便后续工程施工和投运。

六、附则1. 本规范自发布之日起生效。

2. 在工程施工中如有特殊情况，可根据实际情况进行调整和补充。

3. 本规范的解释权归工程管理部门所有。

以上就是工程施工电缆绝缘检测规范的相关内容，希望能够对工程施工中的电缆绝缘检测工作有所帮助。

绝缘电阻检测实施细则1. 目的为使测试人员在做绝缘电阻检测时有章可循，并使其操作合乎规范。

2. 适用范围绝缘电阻检测的准备、现场实施和分析计算。

3. 编制依据建筑电气工程施工质量验收规范 GB50303-2015电气装置安装工程电气设备交接试验标准 GB50150-20064. 职责检测工程师负责现场检测；内业工程师或现场检测工程师负责计算分析，一般也负责编写检测报告。

5. 主要仪器设备MS5203型绝缘电阻测试仪6. 工作程序6.1检测前的准备6.1.1检测人员在检测前应先详细阅读图纸，了解现场基本情况、立线回数以及检测数量，合理安排现场检测工作。

6.1.2检测人员在检测前，应切断被测电器及回路的电源，并对相关元件进行临时接地放电，以保证绝缘电阻表与人身的安全和测量结果的准确。

6.1.3检测人员在检测前要先检查绝缘电阻表是否工作正常，并进行一次开路和短路试验，检査绝缘电阻表是否正常。

6.1.4绝缘试验应在良好天气且被试物及仪器周围温度不宜低于5℃，空气相对湿度不宜高于80%的条件下进行。

6.2 现场检测6.2.1测量时，应选择正确的输出电压，应按下列规定执行：(1)、100V以下的电气设备或回路，应选择250V及以上的输出电压；(2)、500V以下至100V的电气设备或回路，应选择500V及以上的输出电压；(3)、3000V以下至500V的电气设备或回路，应选择1000V的输出电压。

6.2.2检测被测物体时，如果仪表显示Live，则将测试表笔与被测物体分开, 对被测电路放电后再进行测量。

6.2.3将测试笔与被测物体连接，按下测量键即开始测量，待60s后停止测量，同时对绝缘电阻测试仪所显示的绝缘电阻值进行记录。

6.2.4当副显示屏显示的输出电压为0V时仪表停止放电，此时在被测电路中取下表笔，结束测量。

6.3检测数量按每检验批的线路数量抽检20%，且不得少于一条线路，并应覆盖不同型号的电缆或电线。

电线电缆作业指导书一、适用范围：本作业指导书适用于室温条件下电线电缆的导体直流电阻试验及截面直径。

二、检测依据：1《电缆和光缆绝缘和护套材料通用试验方法第11部分：厚度和外形尺寸测量机械性能试验》GB/T2951.1-20082《电线电缆电性能试验方法第4部分:导体直流电阻试验》（GB/T 3048.4-2007）3《额定电压450/750V及以下聚氯乙烯绝缘电缆第2部分：试验方法》（GB/T 5023.2-20084《电线电缆电性能试验方法第2部分：金属材料电阻率试验》GB/T3048.2-20075 《裸电线试验方法第2部分：尺寸测量》三、试验仪器设备:单臂电桥；四、试样制备：4.1 试样截取从被试电线电缆上截取长度不小于1m的试样，或以成盘（圈）的电缆做为试样。

去除试样外表面绝缘、护套或其他覆盖物，也可以只去除试样两端与测量系统相连接部位的覆盖物，露出导体。

去除覆盖物时应小心进行，防止损伤导体。

4.2 试件拉直需要将试样拉直，不应有任何导体试样导体横截面发生变化的扭曲，也不应导致试样导体伸长。

4.3试样表面处理应预先清洁连接部位的导体表面，去除附着物，污垢和油垢。

连接处表面的氧化层应尽可能除尽。

如用试剂处理后，必须用水充分清洗以清除试剂的残留液。

对于阻水型导体试样，应采用低熔点合金浇注。

4.4大截面铝导体试样型式试验的试样长度导体截面（95-185）mm2，取3m；导体截面240mm2及以上，取5m。

有争议时，导体截面95-185mm2，取5m；导体截面240mm2及以上，取10m。

五.实验程序5.1实验环境温度5.1.1形式试验时，试样应在温度为（15～25）℃和空气湿度不大于85%的试验环境中放置足够长的时间，在试样放置和试验过程中，环境温度的变化应不超过±1℃。

应使用最小刻度为0.1℃的温度计测量环境温度，温度计距离地面应不少于1m,距离墙面应不少于10cm，距离试样应不超过1m，且二者大致在同一高度，并应避免受到热辐射和空气对流的影响。

电缆绝缘电阻测试方法电缆绝缘电阻测试是电力行业中非常重要的一项测试工作，它能够有效地检测电缆绝缘的质量和性能，保障电力系统的安全和可靠运行。

下面将介绍电缆绝缘电阻测试的方法和步骤。

首先，进行测试前的准备工作。

在进行电缆绝缘电阻测试之前，需要对测试仪器进行检查和校准，确保测试仪器的准确性和可靠性。

同时，要对测试电缆进行清洁和干燥处理，确保测试的准确性和可靠性。

其次，选择合适的测试仪器和方法。

电缆绝缘电阻测试常用的仪器有绝缘电阻测试仪和绝缘电阻计，测试方法有直流电阻法和交流电阻法。

在选择测试仪器和方法时，需要根据电缆的类型和规格进行合理选择，以确保测试的准确性和可靠性。

然后，进行测试操作。

在进行电缆绝缘电阻测试时，需要按照以下步骤进行操作，首先，将测试仪器连接到被测电缆的两端，确保连接牢固和正确；其次，根据测试仪器的要求设置测试参数，如电压、时间等；然后，启动测试仪器进行测试，记录测试结果；最后，对测试结果进行分析和判读，判断电缆绝缘的质量和性能。

最后，进行测试结果的处理和记录。

在完成电缆绝缘电阻测试后，需要对测试结果进行处理和记录，包括计算测试结果、制作测试报告等。

同时，还需要对测试仪器进行清洁和保养，确保测试仪器的长期可靠使用。

总之，电缆绝缘电阻测试是电力行业中非常重要的一项测试工作，它能够有效地检测电缆绝缘的质量和性能，保障电力系统的安全和可靠运行。

通过合理选择测试仪器和方法，正确进行测试操作，以及对测试结果进行处理和记录，可以确保电缆绝缘电阻测试的准确性和可靠性，为电力系统的安全运行提供有力保障。

电线电缆1 范围1.1本细则规定了电线电缆的检测项目、检测方法、判定依据、检测环境条件、检测程序、原始记录、检测报告等。

1.2本细则适用于电线电缆的检测。

2 规范性引用文件2.1 GBl250—1989 《极限数值的表示方法和判定方法》2.2 GB／T2951—2008《电缆绝缘和护套材料通用实验方法》2.3 GB5013-2008《额定电压450／750V及以下橡皮绝缘电缆》2.4 GB5023—2008《额定电压450／750V及以下聚氯乙烯绝缘电缆》2.5 GB／T3956—2008《电缆的导体》2.6 GB 8170-1987 《数据修约规则》2.7 GB／T3048—2007《电线电缆电性能试验方法》3 检测项目参数及仪器设备要求４接样或抽样4.1委托检测4.1.1接样人员检查样品数量及样品技术要求是否符合规范规定的要求。

4.1.2检查样品是否见证送检或伴送，委托单是否签字盖章齐全等。

4.1.3检查委托单填写是否明确，如产品种类、数量、检测项目、技术要求等。

4.1.4检查样品状态，与委托人进行必要的确认，判定所检测样品是否满足检测标准要求。

4.2抽样检测4.2.1同一规格电线抽取2x100m作为被测试样，(从被测电缆或软线试样或电缆的护套试样上切取足够长的样段，供制取老化前拉力试验用试件至少5个和供电缆标准对护套材料规定的老化后拉力试验所需试件数量。

注意制备每个试件需要长度约100mm。

)4.2.2抽取样品时需有受检方代表及第三方代表在场的情况下共同抽取，并在抽样单上签章：一旦抽样完毕，立即对样品贴上加盖本中心公章和受检方代表及第三方代表签字的封条，并对抽取样品采取有效保管、运输措施。

4.2.3如是工程上使用的材料，严格按照<苏建质(1998)270号>的规定进行。

4.2.4检查抽样单、登台账是否要求内容逐项填写清楚明确。

5 检测前检查5.1检查检测任务（流程）单与样品和有关资料是否相符。
