机械识图习题集第一章制图的基本知识和技能1．图纸的幅面按尺寸大小可分为5 种，其代号分别为A0，A1，A2，A3，A4。
2．图纸格式分为留有装订边和不留装订边两种，按照标题栏的方位又可将图纸格式分为X型和Y型两种。
3．标题栏应位于图纸的右下角，一般包含以下四个区：更改区、签字区、名称及代号区、其他区，标题栏中的文字方向为水平。
4.比例是指图中图形与其实物相应要素的线性尺寸之比。
图样上标注的尺寸应是机件的最后完工尺寸尺寸，与所采用的比例无关。
5.常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物是图形的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。
6.比例的选择原则是：作图时应尽量采用原则比例，需要时也可采用放大或缩小的比例。
无论采用何种比例，图样中所注的尺寸，均为机件的最后完工尺寸。
7．图样中书写的汉字、数字和字母，必须做到字体工整、笔划清除、间隔均匀、排列整齐，汉字应用长仿宋体书写，数字和字母应书写为斜体或直体。
8．字号指字体的高度，图样中常用字号有3.5,5,7,10号四种。
9．常用图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。
10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点画线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的一半。
11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。
12．标注尺寸的四要素是尺寸界线、尺寸线、箭头、尺寸数字。
13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球面直径，SR表示球面半径，S表示斜度，C表示锥度。
14．标注水平尺寸时，尺寸数字的字头方向应朝上；标注垂直尺寸时，尺寸数字的字头方向应朝左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
15．斜度是指一直线（或平面）对一直线（或平面）的倾斜程度，写成1：n 形式，用符号S 表示。

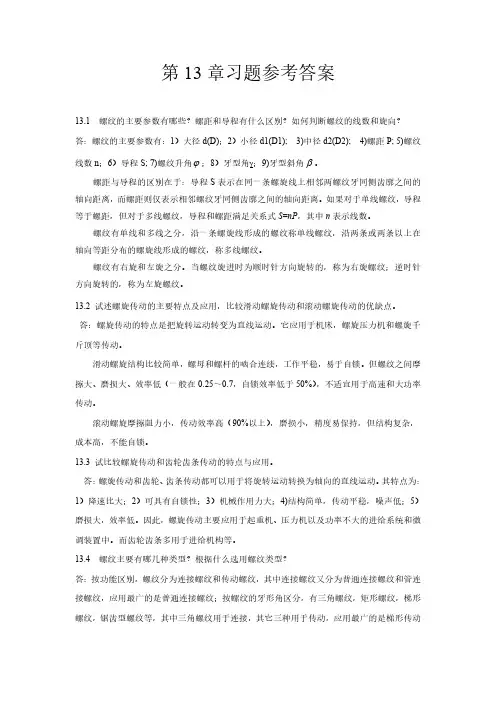

第13章习题参考答案13.1螺纹的主要参数有哪些？螺距和导程有什么区别？如何判断螺纹的线数和旋向？答：螺纹的主要参数有：1）大径d(D)；2）小径d1(D1);3)中径d2(D2);4)螺距P;5)螺纹线数n；6）导程S;7)螺纹升角ϕ；8）牙型角γ；9)牙型斜角β。
螺距与导程的区别在于：导程S表示在同一条螺旋线上相邻两螺纹牙同侧齿廓之间的轴向距离，而螺距则仅表示相邻螺纹牙同侧齿廓之间的轴向距离。
如果对于单线螺纹，导程等于螺距，但对于多线螺纹，导程和螺距满足关系式S=nP，其中n表示线数。
螺纹有单线和多线之分，沿一条螺旋线形成的螺纹称单线螺纹，沿两条或两条以上在轴向等距分布的螺旋线形成的螺纹，称多线螺纹。
螺纹有右旋和左旋之分。
当螺纹旋进时为顺时针方向旋转的，称为右旋螺纹；逆时针方向旋转的，称为左旋螺纹。
13.2试述螺旋传动的主要特点及应用，比较滑动螺旋传动和滚动螺旋传动的优缺点。
答：螺旋传动的特点是把旋转运动转变为直线运动。
它应用于机床，螺旋压力机和螺旋千斤顶等传动。
滑动螺旋结构比较简单，螺母和螺杆的啮合连续，工作平稳，易于自锁。
但螺纹之间摩擦大、磨损大、效率低（一般在0.25～0.7，自锁效率低于50%），不适宜用于高速和大功率传动。
滚动螺旋摩擦阻力小，传动效率高（90%以上），磨损小，精度易保持，但结构复杂，成本高，不能自锁。
13.3试比较螺旋传动和齿轮齿条传动的特点与应用。
答：螺旋传动和齿轮、齿条传动都可以用于将旋转运动转换为轴向的直线运动。
其特点为：1）降速比大；2）可具有自锁性；3）机械作用力大；4)结构简单，传动平稳，噪声低；5）磨损大，效率低。
因此，螺旋传动主要应用于起重机、压力机以及功率不大的进给系统和微调装置中。
而齿轮齿条多用于进给机构等。
13.4螺纹主要有哪几种类型？根据什么选用螺纹类型？答：按功能区别，螺纹分为连接螺纹和传动螺纹，其中连接螺纹又分为普通连接螺纹和管连接螺纹，应用最广的是普通连接螺纹；按螺纹的牙形角区分，有三角螺纹，矩形螺纹，梯形螺纹，锯齿型螺纹等，其中三角螺纹用于连接，其它三种用于传动，应用最广的是梯形传动螺纹。
机械制图（少学时）（第二版）习题册参考答案12第1章 制图基本知识与技能1—5 尺寸标注练习 (二)31—7 参照图例用给定的尺寸作弧连接451—8 按图上所注尺寸完成下列图形的线段连接 （比例 1∶1 ）67第2章 正投影作图基础891011121314152—9 平面的投影 （一）162—10平面的投影 （二）172—11 根据基本体的两视图补画第三视图,并写出基本体的名称 ( 1、2、3题标注尺寸)182—12 基本体的投影作图与尺寸标注2—13根据立体图画三视图（尺寸从立体图中量取，去整数）19202—14 平面切割体 （一）完成平面体被切割后的三面投影212—15 平面切割体 (二) 完成平面体被切割后的三面投影222—16 曲面切割体 (一)完成曲面体被切割后的左视图,并进行比较,找出异同点和规律232—17 曲面切割体 (二)完成曲面切割体被切割后的视图或补画视图中的缺线2—18由给定视图画正等轴测图 (一)任选三题：单号或双号2—19由给定视图画正等轴测图 (二)任选三题：单号或双号24252—20 徒手作图基本练习262—21 根据两视图徒手补画左视图或俯视图，并在斜格内画正等轴测图。
272—22 补画视图中的漏线 （在给出的轴测图轮廓内徒手完成轴测草图）28训练与自测题29训练与自测题 （续）30第3章 组合体3—1 补画下列组合体表面交线313—2 按形体分析的方法逐步画出轴测图所示组合体的三视图3—3补画视图中漏画的相贯线（一）323—4补画视图中漏画的相贯线（二）（可用简化画法）3334353—6 参照轴测图，补画三视图中的漏线（一）363—7 参照轴测图，补画三视图中的漏线（二）373—8 根据两视图，（参照轴测图）补画另一视图（一）383—9 根据两视图，（参照轴测图）补画另一视图（二）3—10根据轴测图徒手画三视图（可选若干题）393—10（续）403—10（续）（15、16题略）413—13标注尺寸（数值从图中量取，取整数）423—14用▲符号标出宽度、高度方向尺寸主要基准，并补注视图中遗漏的尺寸（数值从图中量取）433—15 标注组合体的尺寸，数值从视图中量取（取整数），并标出尺寸基准443—16画组合体的三视图，并标注尺寸453—17第二次作业——组合体46473—18参照轴测图，根据给出的主视图补画俯、左视图（立体的宽度为10mm）483—19参照第1题，读懂组合体的三视图，并填空493—20根据给定的两个视图补画左视图（有多种答案，至少画出两个）50。
