车身主断面及主断面范例简介

汽车断面断面（SECTION）设计是汽车车身设计是重要组成部分,从制作三维效果图、总体布置、控制模型制作、A级曲面光顺再到工程化，可以说贯穿于汽车设计的始终，是指导及控制汽车车身设计顺利进行的重要手段。

车身一般有六、七十个左右的断面，数量多少因车的型式、复杂程度、设计者经验水平而定，并没有硬性的规定，但要以能完整反映车身结构并能控制车身设计能顺利进行为宜。

一般来说，Y0平面、车门上下铰链、车门限位器、车门拉手、车门后视镜、车门窗沿、车门门锁、车门与A柱、车门与B柱、车门与C柱、车门与门槛、车门与上边梁、前后轮罩、前大灯、后大灯、前小灯、后小灯、前风窗与雨刮、前罩板铰链断面分断面剖切位置图和各个剖切位置断面图；断面剖切位置图反映各个断面剖切位置及方向并加以编号，各个剖切位置断面图具体反映各个剖切位置的结构并在左下角或右下角放置小比例的断面剖切位置示意图。

断面剖切位置图和各个剖切位置断面图见图1：图1：断面剖切位置图图2：车门与B柱断面断面设计分前期断面草图和后期主断面，前期断面草图主要是为总体布置、造型（三维造型和油泥模型制作）和结构方案设计服务的，这时候的断面可以是手绘的草图。

前期断面草图随着模型制作的深入和A级曲面的建立，经过不断完善形成后期精确主断面。

后期精确主断面主要是为指导工程化设计的，这时候的断面必须是在汽车坐标系中布置到位的精确断面图。

前期断面草图主要反映零部件的装配关系、分缝间隙、段差、零部件的外形尺寸和设计控制点。

见图三：图3此图主要反映窗框、侧围内外板、中门上滑轨、顶盖及雨槽等钣金件之间的搭接关系、中门的密封型式和设计控制点（DESIGN POINT）等，其它还反映了各件名称、必要的配合尺寸、料厚和一些外形尺寸等；此图还应反映中门与雨槽处分缝间隙及段差尺寸，此处没有反映，但在其它断面中已表达清楚。

此时数据来源主要是总布置提供的外形尺寸、参考车尺寸、选配件。

此时虽然是草图，但对造型和工程化影响很大，因此尺寸校核十分重要，且必须做结构可行性分析。

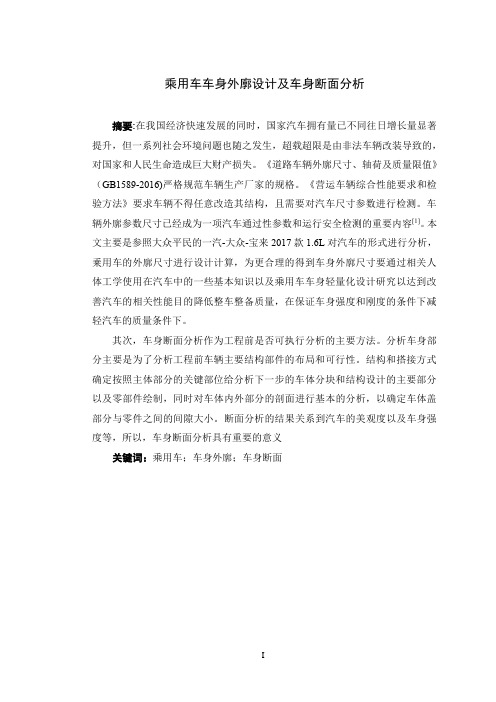

乘用车车身外廓设计及车身断面分析摘要:在我国经济快速发展的同时，国家汽车拥有量已不同往日增长量显著提升，但一系列社会环境问题也随之发生，超载超限是由非法车辆改装导致的，对国家和人民生命造成巨大财产损失。

《道路车辆外廓尺寸、轴荷及质量限值》（GB1589-2016)严格规范车辆生产厂家的规格。

《营运车辆综合性能要求和检验方法》要求车辆不得任意改造其结构，且需要对汽车尺寸参数进行检测。

车辆外廓参数尺寸已经成为一项汽车通过性参数和运行安全检测的重要内容[1]。

本文主要是参照大众平民的一汽-大众-宝来2017款1.6L对汽车的形式进行分析，乗用车的外廓尺寸进行设计计算，为更合理的得到车身外廓尺寸要通过相关人体工学使用在汽车中的一些基本知识以及乘用车车身轻量化设计研究以达到改善汽车的相关性能目的降低整车整备质量，在保证车身强度和刚度的条件下减轻汽车的质量条件下。

其次，车身断面分析作为工程前是否可执行分析的主要方法。

分析车身部分主要是为了分析工程前车辆主要结构部件的布局和可行性。

结构和搭接方式确定按照主体部分的关键部位给分析下一步的车体分块和结构设计的主要部分以及零部件绘制，同时对车体内外部分的剖面进行基本的分析，以确定车体盖部分与零件之间的间隙大小。

断面分析的结果关系到汽车的美观度以及车身强度等，所以，车身断面分析具有重要的意义关键词：乘用车；车身外廓；车身断面Passenger car body outer contour design and analysis of bodysectionsAbstract：In the rapid development of China's economy at the same time, the national car ownership has been significantly increased the amount of growth in the past, but a series of social and environmental problems also occurred, overrun by illegal vehicles caused by conversion, the country and people's lives caused great property loss. "Road vehicle contour size, shaft load and quality limit" (GB1589-2016) strictly regulate the specifications of vehicle manufacturers. "Operational vehicle comprehensive performance requirements and test methods" require the vehicle not to arbitrarily transform its structure, and the need for vehicle size parameters for testing. The vehicle profile parameter size has become an important part of the vehicle through the parameters and operational safety testing. This article is mainly refer to faw V olkswagen V olkswagen civilians - baolai 2017 is analyzed in the form of 1.6 L of car. It is necessary to obtain the basic knowledge of the body contours through the relevant ergonomic use of the basic knowledge and the passenger car The body lightweight design to achieve the purpose of improving the performance of the car to reduce vehicle quality, while maintaining the strength and stiffness of the vehicle Key words:passenger car; body profile; body cross section目录摘要: (I)Abstract：............................................................................................................................ I I 目录 (III)1 绪论 (1)1.1 课题研究背景 (1)1.2 设计的意义和目的 (1)1.3 毕业设计的内容 (1)1.3.1 车身外廓的设计 (1)1.3.2 车身断面分析 (2)2 乘用车车身外廓设计 (3)2.1 车身形式的分析 (3)2.1.1 汽车的分类 (3)2.1.2 乘用车形式的选择 (4)2.1.3 车身形式的分析 (4)2.1.4 乘用车布置形式的选择 (5)2.2 乘用车外廓尺寸的设计 (5)2.2.1 外廓尺寸 (5)2.2.2 汽车的主要尺寸 (6)2.2.3汽车的外廓尺寸设计 (6)2.2.4 汽车的前悬L F和后悬L R (8)2.2.5 汽车车身的主要构成部件 (8)2.3 人体工程学在汽车车身设计中的应用[8] (9)2.3.1 人体模型 (9)2.3.2 前排座椅H点的确定 (12)2.3.3 后排座位H点的确定 (12)2.4 车身轻量化设计 (12)3 车身断面分析 (14)3.1 车身主断面分析 (14)3.2 车身关键断面分析 (16)4 总结与展望 (25)4.1 总结 (25)4.2 展望 (25)参考文献 (27)致谢 (28)1 绪论1.1课题研究背景经济的发展带动科学的进步，与此同时汽车研发水品的提升也让人们对汽车的各项性能要求也逐渐提高，而在汽车行业技术发展中，汽车车身作为最直接、最有视觉感的设计就是汽车车身外廓的设计开发，在当今我国的汽车行业还不能与传统工业的汽车大国比较，很多真正的核心技术仍掌握在美德日大国手中，虽然中国很多汽车领军行业的品牌崛起，如吉利、东风、长城等但我们汽车人依然还要不断的开发与进步。

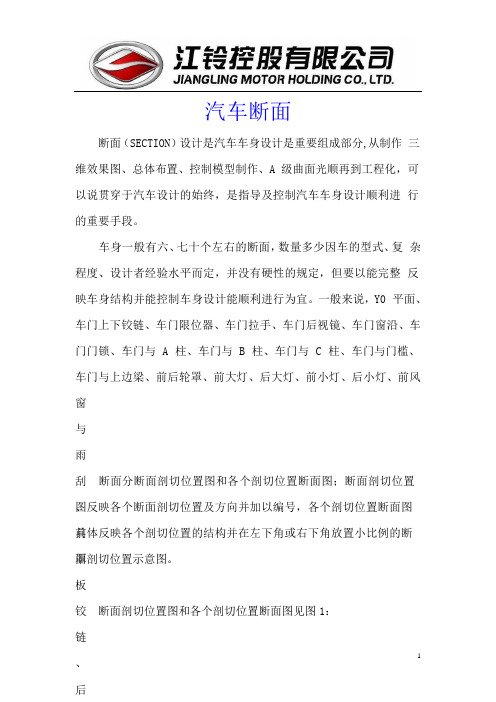

汽车断面断面（SECTION）设计是汽车车身设计是重要组成部分,从制作三维效果图、总体布置、控制模型制作、A级曲面光顺再到工程化，可以说贯穿于汽车设计的始终，是指导及控制汽车车身设计顺利进行的重要手段。

车身一般有六、七十个左右的断面，数量多少因车的型式、复杂程度、设计者经验水平而定，并没有硬性的规定，但要以能完整反映车身结构并能控制车身设计能顺利进行为宜。

一般来说，Y0平面、车门上下铰链、车门限位器、车门拉手、车门后视镜、车门窗沿、车门门锁、车门与A柱、车门与B柱、车门与C柱、车门与门槛、车门与上边梁、前后轮罩、前大灯、后大灯、前小灯、后小灯、前风窗与雨刮、前罩板铰链断面分断面剖切位置图和各个剖切位置断面图；断面剖切位置图反映各个断面剖切位置及方向并加以编号，各个剖切位置断面图具体反映各个剖切位置的结构并在左下角或右下角放置小比例的断面剖切位置示意图。

断面剖切位置图和各个剖切位置断面图见图1：图1：断面剖切位置图图2：车门与B柱断面断面设计分前期断面草图和后期主断面，前期断面草图主要是为总体布置、造型（三维造型和油泥模型制作）和结构方案设计服务的，这时候的断面可以是手绘的草图。

前期断面草图随着模型制作的深入和A级曲面的建立，经过不断完善形成后期精确主断面。

后期精确主断面主要是为指导工程化设计的，这时候的断面必须是在汽车坐标系中布置到位的精确断面图。

前期断面草图主要反映零部件的装配关系、分缝间隙、段差、零部件的外形尺寸和设计控制点。

见图三：图3此图主要反映窗框、侧围内外板、中门上滑轨、顶盖及雨槽等钣金件之间的搭接关系、中门的密封型式和设计控制点（DESIGN POINT）等，其它还反映了各件名称、必要的配合尺寸、料厚和一些外形尺寸等；此图还应反映中门与雨槽处分缝间隙及段差尺寸，此处没有反映，但在其它断面中已表达清楚。

此时数据来源主要是总布置提供的外形尺寸、参考车尺寸、选配件。

此时虽然是草图，但对造型和工程化影响很大，因此尺寸校核十分重要，且必须做结构可行性分析。

轿车车身主断面（Master section）设计方法1 车身主断面定义了零件之间的结构断面形式以及装配、焊接、密封、涂胶等关系。

2 车身主断面的设计流程在进行车身主断面和车身结构设计时，首先要选择一款合理的标杆样车，对标杆样车进行逆向建模，建模内容包括三维数模与二维主断面；在定义车身主断面位置时，标杆样车和新车型主断面的位置一定要协调一致。

以建立的三维数模与二维主断面为依据，对标杆样车进行各种性能评价，如标杆样车的整体扭转、弯曲刚度分析，车身接头部位的刚度分析、车身门洞部位的刚度分析，车身骨架关键部位封闭断面的封闭面积、转动惯量系数的计算。

根据计算出白车身各个部位的封闭面积、材料面积、转动惯量系数的大小，就能判断出标杆样车的刚度分布状况，找出白车身刚度过剩和不足的部位，在新车型设计时，对原车刚度不足的部位进行加强设计，对原车刚度过剩的部位进行削弱设计，使新设计的车身具有一个良好的刚度分布状态。

除对标杆样车进行刚度分析外，还应对标杆样车进行正碰、侧碰、追尾碰撞、低速正碰、翻滚压顶的CAE分析，根据国家碰撞法规，判断车身结构的耐碰撞性，并根据标杆样车的碰撞CAE 结果，来指导新车型的车身主断面和结构设计。

在整个车身开发流程中，主断面设计始于车身的油泥模型的制作过程中，在油泥模型的制作过程中，要进行油泥模型的工程可行性分析，主断面是工程可行性分析的有力工具之一。

在油泥模型制作初始阶段，应在模型关键位置和危险断面，提取一些断面数据，然后输入CAD软件之中，进行相关内容的分析，如结构可行性分析、运动干涉分析、装配可行性分析、焊接可行性分析、冲压可行性分析等内容。

3 主断面的位置与主断面的清单在进行车身主断面详细设计前，必须先定义好车身主断面的数量、相应的位置与方位，而且要充分定义好主断面所要表达的内容和主断面的排列顺序，然后形成车身主断面清单；这些内容必须与用户进行反复协商与讨论，取得共同一致的意见并形成相关的技术文件，作为今后工作的依据。

车身断面定义规范编制校对审核版本日期目录1概述 (1)2目的、范围 (1)3设计流程图 (2)4各阶段详细工作 (2)4.1初期定义 (2)4.2断面3D设计（初版） (3)4.3断面3D设计（细化版） (3)4.4断面2D工程图绘制 (3)5结果输出 (4)6其它说明 (4)前言为规范白车身设计中主断面的定义及位置，制定此规范，分别对轿车、MPV、卡车的断面进行了定义。

本规范由白车身部提出。

本规范起草人：车身断面定义规范1概述主断面设计是轿车车身设计中的重要环节，它贯穿于从车身油泥模型制作开始到车身结构设计完成的整个过程中，是车身工程可行性分析的重要手段和指导车身结构设计的重要依据。

2目的、范围本规范描述了车身断面的开发流程，用于指导车身断面的开发设计，本规范适用于轿车、卡车、MPV车型项目的断面设计。

3设计流程图4各阶段详细工作4.1初期定义明确设计要求，根据车身结构设计方案，确定设计断面的关键要素。

同时收集对比车型的数据。

关键要素包括：焊接件或安装件的安装配合关系；活动件如铰链结构等；活动件的安装结构和配合间隙；安装附件的安装配合关系；焊接边搭接宽度、车门包边宽度等；密封结构及配合间隙；外观件造型圆角、分缝间隙和段差。

该阶段输出：《XXX断面位置报告》，断面位置定义、命名等请见模板《断面位置报告模板.xls》4.2断面3D设计（初版）设计要求：a)为方便后期修改，3D断面用草图画并约束好，结合CATIA软件特性，其它要求详见3D断面模板内说明。

b)密封件、缓冲件为非压缩状态。

c)活动件应画出开、关两种极限状态及运动轨迹。

d)断面中的附件、标准件、卡扣、塑料螺母等均装配进断面图中，不剖切，后期断面2D工程图中直接投影。

3D断面模板请见：《XXX-S01-FR.CATPart》4.3断面3D设计（细化版）此阶段根据项目的实际进展而定，将CLASS-A替换进初版断面，并更新附件，可能会更新多次。

第六章车身结构设计在整车设计开发流程中，当A面数据冻结后，即开始进行车身结构设计，鉴此下面就车身各模块的设计要点做一个阐述。

第一节车身典型断面的定义、定位和作用1.车身典型截面的定义和作用：车身典型截面主要是规定白车身的主要部位的结构形式、搭接关系、间隙设定、主要控制尺寸、生产工艺、人机工程、法规等各方面的信息，通过典型截面的分析，可以确定车身的主体结构，同时典型截面也是后期工程分析的重要基础。

典型截面制作分为几个阶段：前期定义阶段、可行性分析阶段和主数学模型建立阶段。

车身典型截面的数量及位置根据整车造型、配置，采用的结构形式和做典型截面的阶段的不同也略有不同，可根据具体车型可适当调整，原则上要定义出所有主要的部件的安装配合关系，定义各部分的典型结构，最终达到能够确定除局部过渡部分外的三维数学模型的效果。

2.奇瑞典型截面编号命名规则：在整车投影方向上“side view、 front view 、rear view、top view ”分别以S、F、R、T开头，后面加两位数字序号。

奇瑞三厢轿车典型截面定义如图71、72所示，各截面代号及位置如表53所示。

side viewfront view rear view图71 奇瑞三厢轿车车身典型截面定义top view图72 奇瑞三厢轿车车身典型截面定义表53 车身典型截面代号及位置截面编号截面位置截面编号截面位置S01 过前门下铰链安装点垂直于铰链轴S26 翼子板、前轮罩处过前轮中心垂直X轴S02 过前门限位器中心垂直铰链轴S27 侧围C柱、后轮罩处过后轮中心垂直X轴S03 过前门上铰链安装点垂直于铰链轴S28 加油口盖法向水平方向过加油口中心S04 后视镜与侧围配合处中部垂直于分缝线S29 加油口盖法向竖直方向过加油口中心S05 前门A柱前风档配合处中部，垂直BRL F01 过发动机盖锁扣中心平面S06 前门A柱顶盖配合处中部，垂直BRL F02 过前大灯灯泡竖直方向S07 前后门玻璃上部1/4处垂直于分缝线F03 过前大灯灯泡竖直方向S08 前后门玻璃下部1/4处垂直于分缝线F04 过前大灯灯泡水平方向S09 前门外水切中部垂直于外水切R01 后大灯与行李箱盖配合后部中部垂直于OPENLINE S10 过前门外把手两安装点通过外把手中心R02 过后大灯灯泡水平方向S11 过后门上铰链安装点垂直于铰链轴R03 过后大灯灯泡水平方向S12 过前门锁扣中心R04 过后大灯灯泡竖直方向S13 过后门限位器中心垂直铰链轴R05 过行李箱盖锁锁扣后围、后保险杠中平面S14 过后门下铰链安装点垂直于铰链轴T01 发动机盖翼子板配合处中部垂直于分缝线S15 垂直X轴位于前门与门槛配合中部T02 过发动机盖铰链安装点垂直于铰链轴S16 后门侧围顶盖配合中部，垂直BRL T03 发动机盖与前风挡配合处中平面S17 后门小玻璃侧围后风挡配合中部，垂直BRL T04 前风挡与顶盖配合处中平面S18 后门两玻璃中部垂直于玻璃边界T05 天窗前侧中平面S19 后门小玻璃侧围C柱配合处中部垂直分缝线T06 天窗后侧中平面S20 后门三角窗下边界中部垂直于后门外水切T07 天窗左侧中部垂直于天窗边界S21 前门外水切中部垂直于外水切T08 顶盖后风挡配合处中平面S22 过后门外把手两安装点通过外把手中心T09 后风挡与行李箱盖处中平面S23 过后门锁扣中心T10 过行李箱盖铰链安装点垂直于铰链轴S24 后门与侧围后轮罩配合处中部垂直于BRL T11 侧围与行李箱盖配合上部中部垂直于OPENLINES25 垂直X轴位于后门与门槛配合中部奇瑞两厢轿车“rear view”典型截面定义如图73所示，各截面代号及位置如表54所示（其它与三厢轿车同）。

车身主断面设计规范车身主断面设计1 范围本标准规定了选择主断面位置的原则，车身主断面设计的主要要点和要求，车身主断面图的标注及检验规则。

本标准适用于本公司所有车型车身主断面设计。

2 引用文件无3 术语和定义3.1 主断面能反映结构关系、控制后续结构设计工作的主要断面4 设计输入及输出（附录A）5 设计工作内容5.1 配合样件测量5.2 根据点云逆向设计（参考）主断面5.3 根据项目输入条件，结合正向设计理念，建立二维主断面。

5.4 根据造型变动修改主断面5.5 与数模进行符合性检查，保持两者统一。

6 技术条件与质量控制要求6.1 车身主断面必须经过相关检验程序的检查。

6.2 断面符合性检验要求6.2.1 所有断面均要作符合性检查，必要时可同时对左右对称部分作断面检查；6.2.2 配合面是否有干涉和间隙；6.2.3 焊接边的接合宽度是否满足设计要求；6.2.4 安装密封件的配合面是否满足设计要求；6.2.5 开闭件配合间隙及外观分缝间隙是否满足设计要求、是否均匀；6.2.6 主要控制尺寸标注是否有遗漏；6.2.7 密封条压缩量是否满足设计要求；密封条的断面是否正确，密封条与钣金、装饰板的配合位置关系是否正确。

6.2.8 图面上的件号是否与明细栏相一致；6.2.9 所选标准件的规格是否合理，如：尺寸大小、螺距、长度等；6.2.10 座标系是否有误；6.2.11 图面及尺寸标注是否符合国家相关标准；6.2.12 发现主断面与数模不一致处，要说明原因，并要指出以哪一个为准，作相应修改后保持两者相一致。

6..3 检验项目按主断面检查的规定进行100% 的校对，由主管专业工程师抽检。

7 设计规则、设计定义与要求7.1 概述7.1.1车身主断面是指能反映出车身不同部位上主要的、并控制后续结构设计工作的关键断面。

7.1.2主断面设计是白车身设计中品质控制的关键内容，它能体现出部件的焊装关系、关键尺寸要素、公差设计、工艺合理性等诸多设计要素，是国外设计公司控制车身设计品质的重要方法。

XX公司企业规范编号XXXX-XXXX汽车设计-车身主断面设计的要求及原则规范模板XXXX发布车身主断面设计要求原则规范1范围本规范规定了选择主断面位置的原则、车身主断面设计的要点和要求、车身主断面的标注及检验规则。

本规范适用于所有车型的车身主断面设计，包括两厢车和三厢车。

2术语和定义下列术语和定义适用于本规范。

2.1车身主断面是指车身上重要的断面，它是白车身设计中品质控制的关键内容，它能体现出部件的断面形状、装配关系、焊装关系、关键尺寸要素、公差设计、工艺合理性等诸多设计要素，是设计公司控制车身设计品质的重要方法。

2.2 结车辆外观设计的确定,是车身设计的重要里程碑。

在冻结之前,必须对造型做多方面的分析,特别是结构可行性分析,如果结构上不能满足造型要求，就必须重新调整造型。

冻结以后，车身造型就不会有大的修改。

2.3可行性分析在造型设计阶段,针对造型部门设计的外形,工程设计、工艺设计、成本和法规等部门要从各自负责的专业范围作出分析，提出修改意见，以保证产品符合各方面的要求。

3车身主断面的设计要求3.1主断面设计在初步设计阶段就必须确定，作为车身设计的指导性文件。

办法是结合参考样车测量的点云、公司数据库、车身部件资料、专家经验，经过讨论后确定《主断面初步设计报告》。

一般在车身不同部位设计50 ~ 80个主断面,以控制全车的设计。

3.2在车身设计过程中，《主断面初步设计报告》作为指令性技术文件贯穿每一个零部件的设计。

设计过程中，如需修改时，必须办理更改审查手续。

3.3审查工艺数模、NC数模时，应按《主断面初步设计报告》在车身数模的相应位置作切剖断面进行检查控制。

3.4选择主断面位置的原则3.4.1应尽可能多地反映该处的特征信息。

位于剖切区域内的所有零件按装配状态剖切，密封条按自由状态，但应反映密封件的安装方式。

3.4.2断面原则上应平行于坐标轴方向剖切。

安装密封件的剖切断面的剖切方向为法向。

3.4.3汽车纵向对称中心平面（YO ）为必剖的剖面。

汽车断面断面（SECTION）设计是汽车车身设计是重要组成部分,从制作三维效果图、总体布置、控制模型制作、A级曲面光顺再到工程化，可以说贯穿于汽车设计的始终，是指导及控制汽车车身设计顺利进行的重要手段。

车身一般有六、七十个左右的断面，数量多少因车的型式、复杂程度、设计者经验水平而定，并没有硬性的规定，但要以能完整反映车身结构并能控制车身设计能顺利进行为宜。

一般来说，Y0平面、车门上下铰链、车门限位器、车门拉手、车门后视镜、车门窗沿、车门门锁、车门与A柱、车门与B柱、车门与C柱、车门与门槛、车门与上边梁、前后轮罩、前大灯、后大灯、前小灯、后小灯、前风窗与雨刮、前罩板铰链、后行李箱铰链（或背门铰链及气弹簧撑杆）、牌照灯装饰板、前保险杠与侧围板、后保险杠与侧围板、B柱上安全带固定点、天窗横向结构、前舱盖与翼子板、纵梁、前地板中央通道、地板横梁等处必须做断面。

断面分断面剖切位置图和各个剖切位置断面图；断面剖切位置图反映各个断面剖切位置及方向并加以编号，各个剖切位置断面图具体反映各个剖切位置的结构并在左下角或右下角放置小比例的断面剖切位置示意图。

断面剖切位置图和各个剖切位置断面图见图1：图1：断面剖切位置图图2：车门与B柱断面断面设计分前期断面草图和后期主断面，前期断面草图主要是为总体布置、造型（三维造型和油泥模型制作）和结构方案设计服务的，这时候的断面可以是手绘的草图。

前期断面草图随着模型制作的深入和A级曲面的建立，经过不断完善形成后期精确主断面。

后期精确主断面主要是为指导工程化设计的，这时候的断面必须是在汽车坐标系中布置到位的精确断面图。

前期断面草图主要反映零部件的装配关系、分缝间隙、段差、零部件的外形尺寸和设计控制点。

见图三：图3此图主要反映窗框、侧围内外板、中门上滑轨、顶盖及雨槽等钣金件之间的搭接关系、中门的密封型式和设计控制点（DESIGN POINT）等，其它还反映了各件名称、必要的配合尺寸、料厚和一些外形尺寸等；此图还应反映中门与雨槽处分缝间隙及段差尺寸，此处没有反映，但在其它断面中已表达清楚。

1　什么是主断面？与造型表面（外饰与内饰表面）相关的、整车结构的重要部位的断面，基本上能体现出整个车身的重要结构特性和车身的主要性能参数（如车身的弯曲刚度、扭转刚度、结构的耐碰撞性等性能）及零部件的配接关系，是控制车身设计边界及性能参数、校核造型可行及概念设计、质量的重要工具，是车身工程可行性分析的重要手段和指导车身结构设计的重要依据[1]。

1.1　很多汽车企业及工程师将所有断面统称为主断面是有失偏颇的、断面是车身设计常用的一种表达形式及设计校核工具，一般根据正向开发流程进展：人机布置—局部布置- 详细设计（Package –Layout- Detail Design ）三个设计阶段，因此对应的正向开发流程一般依次展开硬点断面、主断面、典型断面设计，下面介绍各个断面的详细定义及概念。

1.2　硬点断面 ：一般是用于早期的车身总布置、人机工程、造型可行性分析。

硬点断面一般体现一系列物理特性用来建立造型与人机布置、尺寸硬点等关系、也用来校核整车布置及系统可行性，确保各系统（含动力、底盘等）跨功能达成一致，硬点断面贯通人机控制点，体现整车轮廓尺寸，数量一般为10个左右，譬如过第一排H 点X 向硬点断面。

此阶段主要关注人机空间及整体空间布局，对车身内部详细的结构及配接关系将在主断面阶段进行细化。

图2　H 点硬点断面1.3　主断面：主断面用于布置硬点锁定后，前期的概念设计及造型选择及工程方案选择分析，也用于造型边界输入反馈。

一般体现整车结构的重要部位设计概念、生产制造、搭接关系、安装结构、密封间隙等。

数量一般为20-40个，作为造型可车身正向开发关键工具：主断面设计概述王聪浙江极氪汽车研究开发有限公司　浙江省宁波市　315336摘 要： 文章通过结合车身正向开发过程，将硬点断面、主断面、典型断面进行了详细的概念定义及区分，各个阶段断面设计的侧重点与数量位置都存在差异，但又都承前启后。

还通过举例A 柱主断面设计，介绍了主断面设计过程：设计目标定义，设计基准、输入，设计步骤，设计要点及要求等，读者能够体验‘会当一览众山小’的系统性整体视角，也能真切领悟‘身缘只在此山中’的细节实践。
