2019-2020年九年级物理《电磁转换》专题训练(苏教版)

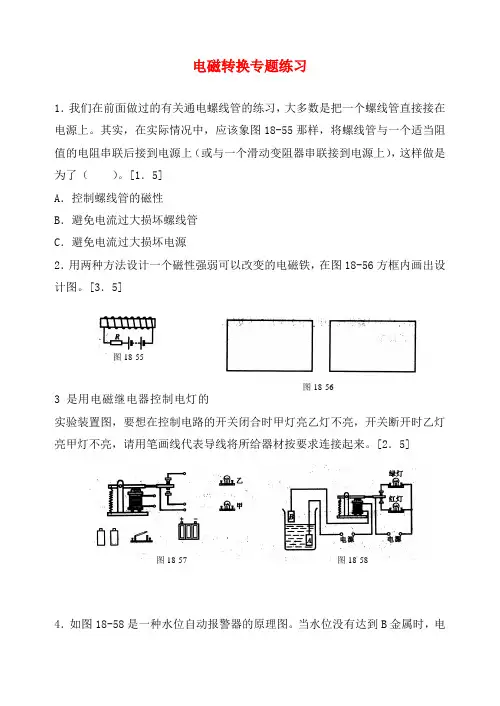

电磁转换专题练习1．我们在前面做过的有关通电螺线管的练习，大多数是把一个螺线管直接接在电源上。

其实，在实际情况中，应该象图18-55那样，将螺线管与一个适当阻值的电阻串联后接到电源上（或与一个滑动变阻器串联接到电源上），这样做是为了（）。

[1．5]A．控制螺线管的磁性B．避免电流过大损坏螺线管C．避免电流过大损坏电源2．用两种方法设计一个磁性强弱可以改变的电磁铁，在图18-56方框内画出设计图。

[3．5]图18-55图18-563是用电磁继电器控制电灯的实验装置图，要想在控制电路的开关闭合时甲灯亮乙灯不亮，开关断开时乙灯亮甲灯不亮，请用笔画线代表导线将所给器材按要求连接起来。

[2．5]图18-57 图18-584．如图18-58是一种水位自动报警器的原理图。

当水位没有达到B金属时，电磁铁中电流，灯电路接通，灯亮。

当水位达到B金属时，电磁铁中电流，灯电路接通，灯亮。

[2．5] 5．英国物理学家在1831年首先用实验的方法发现了现象。

这一重大发现使人类实现了将能转化为能的愿望。

[1．5] 6．电磁感应现象的发现，经历了漫长的实验探索过程，这是因为，电磁感应现象的产生必须符合一定的条件，这就是：电路的导体，在中作的运动时，导体中才会有电流产生。

这种电流称为感应电流。

[1．5] 7．实验表明，感应电流的方向不仅跟的方向有关，还跟的方向有关。

在上述两个因素中，如果其中之一的方向改变，则感应电流的方向将，如果两者的方向都改变，则感应电流的方向将。

[1．5] 8．在研究电和磁的关系方面，有两位著名的历史人物及其重要发现值得铭记，这就是：奥斯特用实验的方法发现了，法拉第用实验的方法发现了。

[1．5]9．发电机是根据现象而设计制造的，发电机的诞生实现了能向能的转化。

[0．5]10．电流可分为直流电流和交流电流，分别简称为直流电和交流电。

的电流称为直流电，而的电流称为交流电。

[1．0] 11．发电机还分为交流发电机和直流发电机。

16章电磁转换（单元）1．用细线拴住条形磁体，将磁体放在铁屑中，然后将条形磁体取出悬挂在空中，现象如图所示，下列说法中不能用此现象说明的是（）A．磁体能吸引铁B．条形磁体两极磁性最强，中间磁性最弱C．铁屑被磁化D．磁体外部磁场方向是从N极到S极2．关于地磁场，下列说法正确的是（）A．地磁场的N极在地球的地理北极附近B．地球周围的磁感线从地球地理北极附近出发，回到地球地理南极附近C．仅在地磁场的作用下，可自由转动的小磁针静止时，N极指向地理的南极附近D．宋代科学家沈括最早发现了地磁场的两极与地理的两极并不完全重合3．如图甲所示，电子沿着水平方向平行地飞过小磁针正上方时，实验表明：小磁针的N极向纸外发生偏转。

若将一通电直导线放在小磁针正上方或正下方，如图乙所示（图中只画出了通电直导线放在小磁针正上方的情况），请你根据图甲的实验现象，判断下列分析正确的是（不考虑地磁场的影响）（）A．通电直导线放在小磁针正上方时，小磁针的N极向纸外发生偏转B．通电直导线放在小磁针正上方时，小磁针的N极向纸内发生偏转C．通电直导线放在小磁针正下方时，小磁针的N极向纸内发生偏转D．通电直导线放在小磁针正上方或正下方，小磁针的N极均向纸外发生偏转4．如图所示，干电池底部吸有强磁体(可导电)，在干电池的正极上支有一“门”字形导线框，导线框B侧和套在强磁体上导电圆环C连接，导线框和圆环C能够一起绕干电池持续转动，圆环C在转动过程中与强磁铁接触良好．导线框转动的动力来源( )A．只有线框AB．只有线框B侧受到磁场对电流的作用C．线框A侧、B侧都受到磁场对电流的作用D．线框A侧、B侧都不受到磁场对电流的作用，是受到的其他外力5．下列有关磁场的说法错误的是( )A．磁体周围的磁场是真实存在的B．磁感线是为了描述磁场而假想的封闭曲线C．通电导体周围存在磁场D．地面上的指南针N极总是指向地理的南极6．下列说法正确的是（）A．铜制品容易被磁化B．同名磁极互相吸引C．奥斯特发现了电磁感应现象D．磁体间的相互作用是通过磁场发生的7．下列物体能被磁铁吸引的是（）A．塑料三角板B．木炭C．橡皮擦D．铁钉8．在探究“通电螺线管外部磁场的方向”实验中，闭合开关，小磁针发生偏转，说明通电螺线管周围有________，通过小磁针静止时________极的指向确定该点磁场的方向，调换电源正负极，小磁针偏转方向改变，说明磁场方向与________有关．9．如图所示，在把钢棒乙向右移动的过程中，如果乙位于甲的一端时二者相互吸引，位于另一端时二者相互排斥，则下列说法正确的是（）A．只有甲是磁体B．甲和乙一定都是磁体C．只有乙是磁体D．无法判断哪一个是磁体10．请在下面的流程图中填入后面所列出的短语，来解释电铃(如图甲所示)是怎样利用电磁铁工作的．短语：弹簧片恢复原状；电磁铁无磁性；电11钞票依然完好无损，这里应用了磁现象的有关知识。

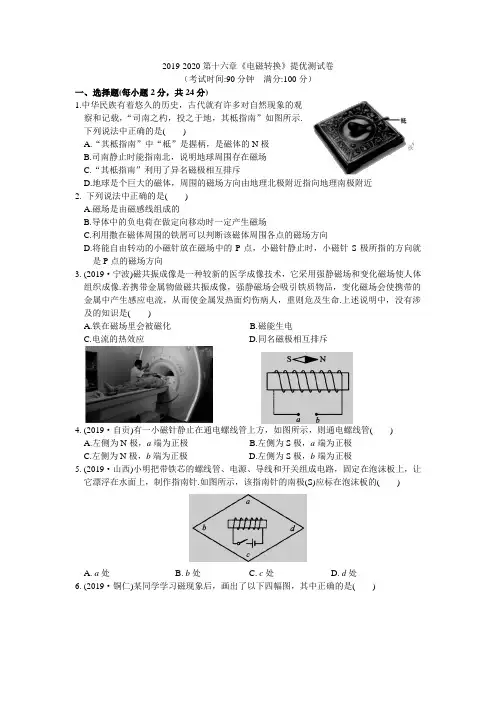

2019-2020第十六章《电磁转换》提优测试卷（考试时间:90分钟满分:100分）一、选择题(每小题2分，共24分)1.中华民族有着悠久的历史，古代就有许多对自然现象的观察和记载，“司南之杓，投之于地，其柢指南”如图所示.下列说法中正确的是( )A.“其柢指南”中“柢”是握柄，是磁体的N极B.司南静止时能指南北，说明地球周围存在磁场C.“其柢指南”利用了异名磁极相互排斥D.地球是个巨大的磁体，周围的磁场方向由地理北极附近指向地理南极附近2. 下列说法中正确的是( )A.磁场是由磁感线组成的B.导体中的负电荷在做定向移动时一定产生磁场C.利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向D.将能自由转动的小磁针放在磁场中的P点，小磁针静止时，小磁针S极所指的方向就是P点的磁场方向3. (2019·宁波)磁共振成像是一种较新的医学成像技术，它采用强静磁场和变化磁场使人体组织成像.若携带金属物做磁共振成像，强静磁场会吸引铁质物品，变化磁场会使携带的金属中产生感应电流，从而使金属发热面灼伤病人，重则危及生命.上述说明中，没有涉及的知识是( )A.铁在磁场里会被磁化B.磁能生电C.电流的热效应D.同名磁极相互排斥4. (2019·自贡)有一小磁针静止在通电螺线管上方，如图所示，则通电螺线管( )A.左侧为N极，a端为正极B.左侧为S极，a端为正极C.左侧为N极，b端为正极D.左侧为S极，b端为正极5. (2019·山西)小明把带铁芯的螺线管、电源、导线和开关组成电路，固定在泡沫板上，让它漂浮在水面上，制作指南针.如图所示，该指南针的南极(S)应标在泡沫板的( )A. a处B. b处C. c处D. d处6. (2019·铜仁)某同学学习磁现象后，画出了以下四幅图，其中正确的是( )7. (2019·盐城)小刚连接好如图所示的电路后，下列操作能使电流表指针偏转的是( )A.导体AB向右运动B.导体AB沿磁场方向运动C.闭合开关，导体AB向左运动D.闭合开关，导体AB沿磁场方向运动8. (2019·连云港)如图所示，闭合开关，导体ab就会运动起来.下列说法正确的是( )A.发电机是利用这一原理工作的B.在此过程中，机械能转化为电能C.此实验说明磁场对通电导体有力的作用D.同时改变电流方向和磁场方向，可以改变导体ab的运动方向第8题图第9题图9. (2019·德州)如图所示，电动平衡车是一种新型交通工具，被广大青少年所喜爱.图中与电动平衡车驱动前行过程原理相同的是( )10. (2019·邵阳)在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针.闭合开关后，下列说法错误的是( )A.电磁铁的A端为N极B.小磁针静止时，N极水平指向左C.利用这一现象所揭示的原理可制成的设备是发电机D.当滑动变阻器的滑片P向右端移动时，电磁铁磁性增强11. (2019·岳阳)如图，以塑料管为连接轴将两个玩具电动机连接起来，电动机甲连接一个小灯泡，电动机乙连接电源.闭合开关后( )A.小灯泡不发光，因为小灯泡未与电源相连B.小灯泡发光，甲此时相当于发电机C.乙的工作原理是电磁感应D.甲工作时，电能转化为机械能12.下图为直流电动机的两个不同时刻的工作原理图，下列分析不正确的是( )A.导线ab中的电流在这两个时刻方向不同，受到的磁场力方向也不同B.甲、乙两图中的线圈再转动90度角，都能到达平衡位置C.由上往下看，线圈中电流的为顺时针方向D.如果电动机持续转动，则电动机内外流的都是直流电二、填空题(每空1分，共29分)13. (2019·桂林)一块磁体，无论被分割得多么小，总存在极和极.14. (2019陕西)1831年，物理学家法拉第发现:闭合电路的一部分导体在磁场中做运动时，电路中会产生，这个现象叫作电磁感应.根据此原理发明的是，为人类进入电气化时代做出了重大贡献.15. (2019·东营)如图所示，某物理小组在做条形磁体“吸附”能力实验时，用酒精灯给条形磁体加热一段时间后，发现大头针纷纷下落.请根据这一现象提出一个可探究的科学问题: .16.对比图甲、乙两实验，这种现象叫作电流的效应.该实验表明电流的磁场方向与方向有关.17.如图所示，a处的磁场比b处的磁场(选填“强”或“弱”)，静止在a处的小磁针的北极指向(选填“左”或“右”).若将此磁体在空中悬吊起来，静止时图示的右端指向地磁场的(选填“南”或“北”)极.18.如图所示是探究“通电螺线管外部的磁场方向”的实验装置.实验中，用小磁针的极指向来判断通电螺线管外部某点的磁场方向;断开开关，将电源的正、负极对调，再闭合开关，将观察到小磁针.19.某市科技馆有机器人和参观者下象棋的展台.机器人取放棋子时用一根“手指”接触棋子表面就可以实现(如图所示)，其奥秘是“手指”内部有电磁铁.(1)机器人取放棋子是利用了电磁铁的(选填“磁性有无”或“磁极方向”)可以控制的特点.(2)制作象棋棋子的材料应该是下列常见金属材料中的(选填“铁”“铜”或“铝”).20. (2019·成都)如图所示，用细线悬挂的磁体AB，磁极未知.当闭合电路开关S后，磁体的B端与通电螺线管左端相互排斥，则B端是磁体的极;断开开关S，磁体静止时，B端会指向地理的(选填“北方”或“南方”).21. (2019·常州)如图所示，向右移动金属杆，灵敏电流计的指针向右偏转，这是现象; (选填“电动机”或“发电机”)就是利用该现象制成的.若向左移动金属杆，灵敏电流计的指针将向(选填“左”或“右”)偏转.22. (2019·天水)如图所示的电路，开关S接到a后，电磁铁左端为极;小磁针静止时，A端是极.将开关S由a拨到b，调节滑动变阻器，使电流表示数不变，则电磁铁的磁性(选填“增强”“不变”或“减弱”).23. (2019·无锡)如图所示是一种手摇发电的手电筒，当沿图中箭头方向来回摇动时，灯泡就能发光.这个手电筒壳体透明，可以清晰地看到里面有线圈，摇动时，可以感觉到有一个物块在来回运动.小明猜想这个物块是磁体，依据是磁体运动时，闭合线圈切割磁感线产生，线圈相当于电路中的.24. (2019·安顺)如甲、乙两图所示，能说明电动机工作原理的是图.如图丙所示，在电磁铁正上方用弹簧挂着一条形磁铁，当开关S闭合后，在滑片P由b端向a端滑动过程中，弹簧长度(选填“变长”或“缩短”).25.课外兴趣小组的同学们设计了一个“锅炉压力报警器”(原理如图所示)，当汽缸内气压增大时，推动活塞向右运动，直至锅炉压力增大到一定值时，接通电源，此时灯(选填“L1”或“L2”)亮;使用时发现电磁铁磁性不够强，改进的方法有(只需填出一种).三、解答题(共47分)26. ( 4分)按要求作图.(1) (2019·镇江)图甲中，小磁针处于静止状态，请在两虚线框内分别标出电源和螺线管的极性.(2) (2019·咸宁)开关S闭合后通电螺线管和条形磁铁A之间磁感线的形状如图乙所示，请在图中标出三条磁感线的方向和条形磁铁A的两个磁极.27. ( 4分)在“探究影响电磁铁磁性强弱的因素”的实验中，电源电压恒定，大、小铁钉各自完全相同，进行如图所示的甲、乙、丙三次实验.甲图中大铁钉的N极是(选填“钉尖”或“钉帽”).通过观察甲、乙两次实验现象，得出的结论是;通过观察丙图实验现象，得出的结论是.将甲图中的小铁钉换成小钢钉进行实脸，断开开关后，发现的有趣的实验现象是.28. ( 4分)用如图所示的装置“探究通电螺线管外部磁场的特点”.(1)闭合开关，将小磁针放在螺线管周围的不同位置，观察小磁针静止时极的指向，可以判断小磁针所在位置的磁场方向;对调连接电池两端的导线，重复上述步骤，可知磁场方向与有关.(2)在固定螺线管的光滑板面上均匀地撒上铁屑，铁屑在磁场中被成一个个小磁针，从而有序地排列成许多条曲线.由此可以看出，通电螺线管外部的磁场与周围的磁场相似.29. (4分)(2019·宜昌)如图所示为玩具小风扇里的小直流电动机.(1)小明同学将电池接到该直流电动机两端，看到电动机转动起来，电动机的工作原理是;小明将电池反向接到电动机两端，看到电动机(选填“原方向旋转”“不转动”或“反向旋转”).(2)学习了电磁感应知识后，小明同学想到:“直流电动机线圈转动时也切割了磁感线，那么线圈中是否也会产生感应电流呢?”于是小明将一个小灯泡连在直流电动机两端，用手搓动转轴，发现小灯泡并未发光.小红同学认为，这说明直流电动机不会产生感应电流.你是否同意小红的看法: ;若小明要继续研究，应该使用什么仪器比较妥当: .30. (7分)小强同学受奥斯特实验的启发，产生了探究通电长直导线周围磁场的兴趣.探究过程如下:(1)如图所示连接好电路，放上能够自由转动的小磁针，调节(选填“直导线”或“小磁针”)的位置，使小磁针静止时与直导线(选填“垂直”或“平行”).(2)闭合电路时，该电路是(选填“通路”“断路”或“短路”)，这样做的目的是为了增大，从而可增强电流的磁场.(3)闭合开关，当直导线通电时小磁针发生偏转;断电后，小磁针转回到原来指南北的方向.(4)改变通电电流的方向后，小磁针也发生偏转，其N极所指方向与(3)时(选填“相同”或“相反”).通过这些物理现象你能总结出什么规律.①；②.31. (9分)利用图甲所示的装置“观察磁场对通电直导线的作用”(1)应在M、N之间接入(选填“小量程电流表”“电源”或“灯泡”)，装置中的导体棒应选用轻质的(选填“铁棒”或“铝棒).(2)在正确完成(1)的操作后，闭合开关，发现导体棒AB在磁场力作用下向左运动;若要使导体棒AB在磁场力作用下向右运动，你采取的方法是或.(3)如图乙中，磁体间磁场的磁感线方向都是从磁体N极水平指向S极，且线圈所处的空间磁场强弱是恒定不变的.通电后若cd段导线受磁场力的方向为竖直向下，则ab段导线所受磁场力的方向是，这两个力(选填“是”或“不是”)一对平衡力，理由是.(4)小明自制了一个电动机，将线圈漆包线两端的漆全部刮去后，用导电支架托住，放入磁场中(如图丙所示).闭合开关，发现线圈不能持续转动，只能在平衡位置附近摆动，线圈处于平衡位置时，线圈平面与磁感线(选填“平行”或“垂直”);为了使线圈能持续转动，正确的刮漆方法应该早. 32. (7分)(2019·贵阳)小明在探究“怎样产生感应电流”的实验中，用导线将金属棒、开关、灵敏电流计连接成如图所示的电路.请你参与探究并回答下列问题.(1)悬挂金属棒静置于U形磁铁的磁场中，此时两极正对区域磁感线的箭头方向是竖直向(选填“上”或“下”).(2)灵敏电流计的作用是用来检测的;若闭合开关后并未发现电流计指针偏转，经检查器材均完好，各器材间连接无误，那么接下来你认为最应该关注的器材是.(3)小明认为是原来磁铁的磁性太弱所致，他提出更换磁性更强的磁铁，就在他移动原磁铁时，你发现电流计的指针出现了晃动，你认为接下来最应该做什么来找到让电流计指针偏转的原因: .(仅写出最应该进行的一步操作)(4)根据上述探究过程，小明就说:“我们找到产生感应电流的秘密了!”此时你对小明的“成果发布”作何评价? .33. (8分)电梯为居民出入带来很大的便利，小明家住在某小区某栋6楼，放学后乘电梯回家.小明在阅资料，了解到出于安全考虑，电梯都设置了超载自动报警系统，其工作原理如图甲所示.电路由工作电路和控制电路组成.在工作电路中，当电梯没有超载时，动触点K与静触点A接触，闭合开关S，电动机正常工作;当电梯超载时，动触点K与静触点B接触，电铃发出报警铃声，即使闭合开关S，电动机也不工作.在控制电路中，已知电源电压U=6V，保护电阻R1=100 Ω，电阻式压力传感器(压敏电阻)R2的阻值随压力F的大小变化如图乙所示，电梯自重和电磁铁线圈的阻值都忽略不计.(1)在控制电路中，当压敏电阻R2受到的压力F增大时，电磁铁的磁性(选填“增强”“减弱”或“不变”).(2)某次电梯正常运行时，测得通过电磁铁线圈的电流为10 mA，则此时电梯载重为多少?(3)若电磁铁线圈电流达到20 mA时，刚好接触静触点B，电铃发出警报声.当该电梯厢内站立总质量为1 000kg的乘客时，试通过计算说明电梯是否超载?(g取10 N/kg)。

苏科版九年级物理下册第十六章《电磁转换》检测卷（含答案）时间：60分钟总分：100分一、选择题(每小题4分,共20分)1. 下列关于电和磁的说法正确的是 ( )A.磁感线是磁体周围空间实际存在的曲线B.指南针静止时南极总是指向地磁南极C.电磁铁磁性的强弱只与电流的大小有关D.扬声器是利用通电导体在磁场中受到力的作用的原理来工作的2. a、b两个磁极间的磁感线分布如图所示.下列说法正确的是 ( )A.a端磁极是S极,b端磁极是N极B.P点没有磁场C.磁感线是真实存在的D.Q点的磁场方向水平向右3. 如图所示是燃油汽车启动装置的电路简图.汽车启动时需将钥匙插入仪表板上的钥匙孔并旋转,则下列分析正确的是 ( )A.旋转钥匙相当于闭合开关B.电磁铁是利用电流的热效应来工作的C.电磁铁通电后电磁铁的上端为S极D.电动机工作时将电能全部转化为机械能4. 导线a是闭合电路的一部分,a在磁场中按图中v的方向运动时,能产生感应电流的是(a在A、B选项中与磁感线平行,在C、D选项中与磁感线垂直)( )5. 如图是一款“收音机钢笔”的图片,当书写的时候,笔端摇摆产生电流,就能给钢笔的内置电池储存电能,同时供笔端微型收音机和扬声器工作.在繁重的学习中可以听听音乐,缓解学习的压力.关于“收音机钢笔”的说法正确的是 ( )A.“产生电流”利用了电磁感应的原理B.电磁感应现象由奥斯特首先发现C.扬声器工作原理与发电机工作原理相同D.“储存电能”时把化学能转化为电能二、填空题(每空3分,共15分)6. 探究小组为了模拟电磁起重机的工作原理,用表面涂有绝缘漆的导线绕在大铁钉上制成电磁铁,接入电路,如图所示.闭合开关S,电磁铁有了磁性,A端是极.将滑动变阻器的滑片向右移动一段距离后,硬币才被吸起,这说明电流越大,电磁铁的磁性.7. “地漏”(如图甲)是连接排水管道与室内地面的接口.“磁悬浮地漏”相对于传统地漏具有很多优点,如排水速度可随积水深度自动调节、在不排水时能密封管道等.(1)若地漏不密封,排水管内臭气会扩散到室内.从微观角度解释该现象: .(2)磁悬浮地漏的工作原理如图乙.①当密封盖上方无水时,在磁体B作用下,磁体A将密封盖顶起.若磁体A下端为N极,则磁体B上端为极.②当密封盖上方有水时,密封盖下移,开始排水.积水越多,则排水口越大,其原因是.三、作图题(每小题5分,共10分)8. 如图所示,小磁针处于静止状态且螺线管的左端极性已知.请在两虚线框内分别标出小磁针和电源的极性.9. 开关闭合后,通电螺线管和条形磁铁A之间的磁感线的形状如图所示.请在图中标出三条磁感线的方向和条形磁铁A的两个磁极.四、计算题(共15分)10. 图甲是一款深受人们喜爱的便携式充电喷雾小风扇(部分参数如表),具有只扇风不喷雾和既扇风又喷雾两挡工作状态.(1)小风扇喷出的水雾在空气中(填物态变化的名称),从周围吸热,起到降温作用.(2)图乙是小风扇喷雾时水位自动报警器的工作原理图,当水箱内的水位较低时,红灯亮报警,请结合上图说明其工作原理.(3)小风扇在只扇风状态下工作10分钟消耗的电能是多少?(4)商家宣称此款小风扇充满电后,在既扇风又喷雾状态下可持续工作5小时.通过计算判断他们的宣传与实际是否相符.参考答案一、选择题1.D 磁场中的磁感线是人们为了研究问题方便而假想的曲线,不是客观存在的,A错误;指南针静止时南极总是指向地磁北极,B错误;电磁铁磁性的强弱与电流的大小、线圈匝数的多少等因素有关,C错误;扬声器是利用通电导体在磁场中受到力的作用的原理来工作的,D正确.2.D3.A 电磁铁是利用电流的磁效应来工作的,旋转钥匙相当于闭合开关,控制电路连通,电磁铁有磁性,吸引衔铁,动触点A与静触点B接触,工作电路连通,电动机工作,电动机工作时将大部分电能转化为机械能,小部分电能转化为内能.由题图知,电流从电磁铁的上端流入,根据安培定则可知,电磁铁的上端为N极.4.D 只有闭合电路中的一部分导线做切割磁感线运动,导线中才会产生感应电流.A、B、C项中导线运动时均没有切割磁感线;D项中导线垂直于纸面向下运动时,切割磁感线,产生感应电流.5.A “产生电流”是磁生电的过程,即为电磁感应现象,A正确;电磁感应现象是法拉第首先发现的,B错;根据题述可知,扬声器的工作需要先有电流,后产生声音,对应的能量转化为电能转化为机械能,与电动机的工作原理相同,C错;“储存电能”时,笔端摇摆产生的电能转化为化学能,D错.二、填空题6.N(北) 越强解析：由题图可知,电流由上侧流入电磁铁,由下侧流出电磁铁,由安培定则可知螺线管下侧(A端)为N极;将滑动变阻器的滑片向右移动,滑动变阻器接入电路的电阻变小,电路中的电流变大,电磁铁的磁性变强,硬币所受的磁力变大而被吸起.7.(1)分子做无规则运动(2)①N ②深度越深,液体的压强越大解析：(1)扩散现象是分子做无规则运动的结果.(2)①找题眼——在磁体B作用下,磁体A将密封盖顶起;抓本质——磁体A、B有相互排斥力;做解答——磁体A下端为N极,则磁体B上端也为N极.②积水深度越深,压强越大,对密封盖的压力越大,密封盖下移,排水口就越大.三、作图题8.如图所示.9.如图所示.四、计算题10.(1)汽化(2)当水位降低到探针以下时,控制电路断开,电磁铁中没有电流,电磁铁的磁性消失,衔铁在弹簧弹力作用下弹回,动触点与上面的静触点接通,红灯亮,报警.(3)W=Pt=4 W×10×60 s=2 400 J(4)电池容量为W'=UIt'=4 V×6 A×3 600 s=86 400 J,风扇既扇风又喷雾时的总功率P总=4 W+4 W=8 W,该状态下的工作时间t″=W′P总=86400J8W=10 800 s=3 h,由于3 h<5 h,故工作时间与商家宣传的不符.。

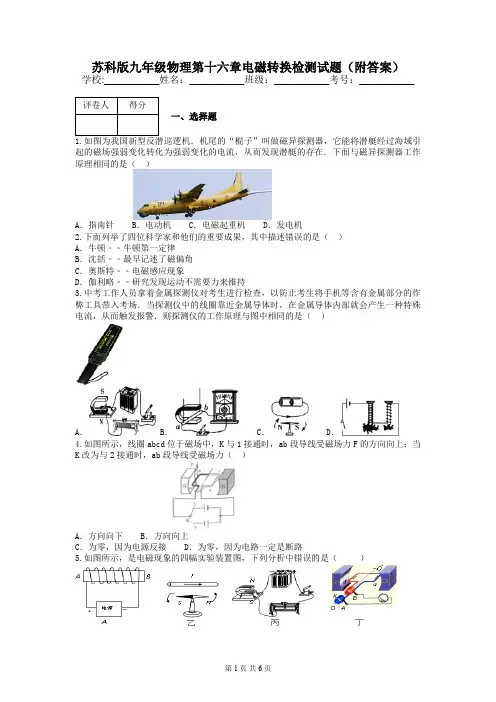

苏科版九年级物理第十六章电磁转换检测试题（附答案）学校:___________姓名：___________班级：___________考号：___________一、选择题起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在．下面与磁异探测器工作原理相同的是（）A．指南针 B．电动机 C．电磁起重机 D．发电机2.下面列举了四位科学家和他们的重要成果，其中描述错误的是（）A．牛顿﹣﹣牛顿第一定律B．沈括﹣﹣最早记述了磁偏角C．奥斯特﹣﹣电磁感应现象D．伽利略﹣﹣研究发现运动不需要力来维持3.中考工作人员拿着金属探测仪对考生进行检查，以防止考生将手机等含有金属部分的作弊工具带入考场．当探测仪中的线圈靠近金属导体时，在金属导体内部就会产生一种特殊电流，从而触发报警．则探测仪的工作原理与图中相同的是（）A． B． C． D．4.如图所示，线圈abcd位于磁场中，K与1接通时，ab段导线受磁场力F的方向向上；当K改为与2接通时，ab段导线受磁场力（）A．方向向下 B．方向向上C．为零，因为电源反接 D．为零，因为电路一定是断路5.如图所示，是电磁现象的四幅实验装置图，下列分析中错误的是（）A．图甲装置中通电螺旋管的B端为N极B．图乙装置，说明电流周围存在着磁场C．图丙装置研究的是磁场对电流的作用D．图丁装置是电动机的结构原理图6.图中，螺线管通电后，小磁针静止时的指向正确的是7.为了便于研究光现象，我们引入“光线”来描述光的传播路径和方向，下列研究问题的方法与此相同的是（）A．通过磁感线来形象直观描述磁场的分布B．通过水流来初步认识电流C．通过观察温度计示数变化的大小来判断通电导体产生热量的多少D．通过选用两个完全相同的蜡烛来比较平面成像时像与物的大小关系8.下列关于磁场的描述，正确的是A．磁感线是磁场中真实存在的曲线B．磁体间的吸引或排斥作用是通过磁场实现的C．磁体周围的磁感线从磁体S极发出，回到磁体N极D．地磁的N极在地理北极附近，地磁的S极在地理的南极附近9.如图所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a 端向b端滑动过程中，会出现的现象是（）A. 电流表示数变小，弹簧长度变短B. 电流表示数变小，弹簧长度变长C. 电流表示数变大，弹簧长度变长D. 电流表示数变大，弹簧长度变短10.如图所示，A是螺线管内的铁芯，B是悬挂在弹簧下的铁块，S是转换开关．铁芯不直接接触铁块和弹簧，要使弹簧的长度变短，可采用的办法有：①抽出铁芯，②将变阻器的滑片P向左移动，③增加电池节数，④将开关S转到触电“1”．以上说法正确的（）A. ①B. ②C. ③D. ④11.如图所示为科研人员研制的“发电鞋”，鞋的内部安装了磁铁和线圈，当人体带动磁铁运动时，磁铁产生的磁场通过线圈，从而产生感应电流，当人以5km/h的速度行走时，其发电的功率约为0.4W．下列说法正确的是（）A. 发电鞋工作时将电能转化为机械能B. 发电鞋是利用电流的磁效应原理工作的C. 发电鞋是利用电磁感应原理工作的D. 在人以5km/h的速度行走1h的过程中，发电鞋可以产生约0.4J的电能12.公共汽车上的一些设施和做法与物理原理相对应，其中正确的一组是（）A. 公共汽车在后门上方安装的摄像头——利用凸透镜成倒立放大的实像B. 方向盘上裹着的皮套——用来减小摩擦C. 转弯时播放“汽车转弯，请抓好扶手”——防止由于惯性对人体造成伤害二、实验题ab、灵敏电流计、开关、导线组成闭合电路．小敏做了如下的实验：（1）铜棒静止，让蹄形磁铁竖直向上运动时，灵敏电流计的指针（选填“会”或“不会”）偏转；（2）当铜棒向右运动时，灵敏电流计的指针发生了偏转；当换用磁性更强的磁体时，仍然让铜棒ab以相同的速度向右运动，小敏发现这时指针偏转的角度较大．这说明感应电流的三、填空题实验装置，比较两图可以得出的结论是：（1）______________________________________________________；（2）______________________________________________________．15.如图所示，把小磁针放在桌面上，将一根直导线平行架在静止的小磁针上方，当导线中有电流通过时，小磁针就会发生偏转．请运用场的观点解释小磁针发生偏转的原因：．16.如图所示的实验装置可以探究实验，小梦想再利用此装置探究磁场对电流的作用，需要增加的器材是．17.如图甲所示是电动机结构的示意图，F为换向器，它的作用是。

苏教版九年级物理下册第十六章电磁转换专项练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、图所示为一些与电和磁有关的事例，下列认识中正确的是（）A．图甲中，磁体能够吸引铜、铁、铝等所有金属B．图乙中，司南的长柄指南是地磁场的作用C．图丙中，闭合开关导体ab运动时，机械能转化为电能D．图丁中，电磁铁是利用电磁感应的原理制成的2、为了判断一根钢棒是否有磁性，小明进行了如下几组小实验。

其中不能达到目的的是（）A．让钢棒靠近铁屑，铁屑被吸引，则钢棒具有磁性B．用细线将钢棒吊起来，使它能在水平面内自由转动，静止时总是指南北方向，则钢棒具有磁性C．让小磁针靠近钢棒，若钢棒与小磁针相互排斥，则钢棒具有磁性D．让小磁针靠近钢棒，若钢棒与小磁针相互吸引，则钢棒具有磁性3、通过光线来描述光的传播。

下列研究问题的方法与此相同的是（）A．制作滑动变阻器时，发现导线太长而采取缠绕的方式B．研究串联电路电阻时引入总电阻C．用磁感线来描述磁场D．在比热容建构实验中通过对物体的加热时间长短来判断吸收热量的多少4、要使电磁铁的两个磁极对调，可采取的方法是（）A．改变电流方向B．增加螺线管的匝数C．减小电流D．将铁芯从螺线管中拔出5、安培定则（右手定则）可以判断通电螺线管外部磁场的磁极，其实也可以用安培定则来判断通电直导线所产生的磁场方向，握住导线，让大拇指方向与电流方向相同，则四指方向为环形磁场方向，如图所示均为电流产生磁场的分布图，其中正确的是（）A．B．C．D．6、如图所示是燃油汽车启动装置的电路简图。

2019-2020学年度苏科版物理九年级全册第十六章电磁转换磁体与磁场习题精选第九十一篇第1题【单选题】关于电磁现象，下列说法中正确的是( )A、磁感线是磁体周围真实存在的B、磁场对放入其中的磁体一定有力的作用C、铜导线中有电流通过时，导线周围不会产生磁场D、放在磁场中的小磁针S极静止时的指向为该点的磁场方向【答案】：【解析】：第2题【单选题】如图所示，通电螺线管周围的小磁针静止时，小磁针N极指向不正确的是( )A、aB、bC、cD、d【答案】：【解析】：第3题【单选题】如图所示，一螺线管的右端放着一颗可自由转动的小磁针，闭合开关S前小磁针处于静止，闭合开关S 后，小磁针的N极将( )A、向左偏转B、向右偏转C、仍然静止D、无法判断【答案】：【解析】：第4题【单选题】如图所示，是条形磁体的磁场分布图，a、b是磁场中的两个点，关于该磁场，下列说法不正确的是( )A、磁感线是为了研究方便而引入的假想曲线B、该条形磁体的右端为N极，左端为S极C、将一小磁针置于b点，其静止时N极指向左侧D、由于a点没有磁感线经过，所以a处的磁场比b处弱【答案】：【解析】：第5题【单选题】如图是一些研究电现象和磁现象的实验.下列关于这些实验的叙述正确的是( )A、图1中小磁针被铁棒吸引，说明铁棒本身具有磁性B、图2中小磁针发生偏转，说明电流周围存在磁场C、图3中条形磁铁静止时A端总是指向北方，说明A端是条形磁铁的南极D、图4中铁钉B吸引的大头针比A多，说明电磁铁的磁性强弱与电流大小有关【答案】：【解析】：第6题【单选题】将自由转动的指南针放在地球表面的赤道上，静止时的示意图如图所示，其中符合实际的是( ) A、B、C、D、【答案】：【解析】：第7题【单选题】自贡一学生利用手中的条形磁体做了以下实验，其中结论正确的是( )A、同名磁极互吸引B、条形磁体能够吸引小铁钉C、将条形磁体用细线悬挂起来，当它在水平面静止时北极会指向地理南方D、条形磁体与小磁针之间隔了一层薄玻璃后就没有相互作用了【答案】：【解析】：第8题【多选题】关于电磁现象，下列说法中正确的是( )A、避雷针向空中释放电子时一定产生磁场B、磁场的方向是由磁感线的方向决定的C、电磁继电器是利用电磁感应现象工作的D、在地球的外部，地磁场的磁感线都是从地理南极附近发出的【答案】：【解析】：第9题【填空题】在探究磁体周围的磁场时，老师将中间夹层中有很多小铁棒的透明有机玻璃板(如图甲所示)放在磁体上，______玻璃板使小铁棒能______，可以看到铁棒规则的排列(如图乙所示)，从而认识到磁体周围磁场的______ (选填“分布”“方向”或“分布和方向”)，此时铁棒实际上是一个个磁体，因为它们已经被______.【答案】：【解析】：第10题【填空题】小明进行了如下甲、乙两图所示的实验，根据实验现象能够判断铁棒一定具有磁性的是______（甲/乙）图，原因是______。

16章电磁转换（单元）1．下列关于磁现象的说法中错误的是（）A．同名磁极相斥，异名磁极相吸B．磁体周围的磁感线是从磁体的N极出发回到磁体S极C．磁感线是磁场中真实存在的闭合曲线D．地磁场的北极在地理的南极附近2．如图所示，关于指南针，下列说法中正确的是（）A．有的指南针只有一个磁极B．自由转动的指南针，其静止时指南北是由于地磁场的作用C．指南针的指向不会受到附近磁铁的干扰D．指南针周围不存在磁场3．安装直流电动机模型时，要改变直流电动机的转动方向，可以( ) A．将磁体的N、S极对调B．将电源的正、负极和磁体的N、S极同时对调C．改变磁性强弱D．改变磁性强弱和电流大小4．下列四幅图中小磁针北极指向正确的是（）A．B．C．D．5．如图水平放置的条形磁铁的一端吸引着一个较重的铁钉，若另一根同样的条形磁铁的S极与原来磁铁的N极接合时，则出现的情况（）A．将铁钉吸得更牢B．铁钉落下C．铁钉尖端将吸向右端的铁钉D．铁钉尖端将吸向左边的铁钉6．下列几种物质，能够被磁化的是（）A．石墨B．铁、钻、镍的合金C．紫铜D．氧化铝7．三个磁体相邻磁极间的磁感线分布如图所示，D端为________(选填8．甲、乙两个磁极附近有一个小磁针，小磁针静止时的指向如图所示（涂黑的为N极），那么（）A．甲、乙都是N极B．甲、乙都是S极C．甲是N极，乙是S极D．甲是S极，乙是N极9．有三根外形完全相同的金属棒A、B、C，将A棒用线悬挂起来，静止后它的两端分别指向南、北。

用B棒与C棒的一端分别靠近A棒的一端，B与A之间相互吸引，C与A之间相互排斥。

由上述现象可知，下列说法中错误的是（）A．A棒一定是磁铁棒B．B棒一定是铁棒C．C棒一定是磁铁棒D．B棒可能是铁棒，也可能是磁铁棒10．如图所示的电路，开关S接到a后，电磁铁左端为________极，小磁针静止时，A端是________极；将开关S由a拨到b，调节滑动变阻器，使________(选填“增强”“不变”或“减弱”)．11．根据磁极的磁性最强判断：若有A、B两个外形完全相同的钢棒如图，已知一个有磁性，另一个没有磁性，区分它们的方法是：将A的一端从B的左端向右端滑动，若发现吸引力由大变小再变大，则说明有磁性；若在滑动过程中发现吸引力的大小不变，则说明是有磁性的。

苏教版九年级物理第十六章电磁转换单元测试题姓名:________ 班级:________ 成绩:________一、单选题1 . 下列说法中错误的是A．用磁感线可以描述磁场的强弱B．感应电流的方向与导体在磁场中切割磁感线方向有关C．通电导体产生的磁场的方向与通过该导体的电流方向有关D．利用撒在磁体周围的铁屑可以判断该磁休周围各点的磁场方向2 . 下列关于电磁现象的说法中，正确的是（）A．在磁体外部，磁感线总是从S极发出，最后回到N极B．奥斯特实验现象说明，通电导体周围存在磁场C．通电导体在磁场中的受力方向只与电流方向有关D．闭合电路的部分导体在磁场中运动时，就会产生感应电流3 . 如果将两根磁棒的磁极互相靠近时，它们是互相推斥，则互相靠近的磁极A．一定是N极B．一定是S极C．一定是同名磁极D．一定是异名磁极4 . 能说明发电机工作原理的是（）A．B．C．D．5 . 在如图所示的E、F、P、Q四点中，磁场最弱的是A．E点B．F点C．P点D．Q点6 . 电磁铁的左下方有一铁块，在弹簧测力计作用下向右作匀速直线运动（如图所示）．当铁块从电磁铁的正下方向右运动，同时滑片逐渐向下滑动，下列判断错误的是（）A．电磁铁的磁性逐渐减弱B．铁块受到的摩擦力不变C．铁块对地面的压强逐渐增大D．弹簧秤的读数逐渐变大7 . 下列有关物理概念的说法中正确的是A．小磁针能自动指南北方向是因为受到地磁场作用B．电源是把化学能转化为电能的装置C．两个轻质小球互相吸引因为它们带同种电荷D．电动机是利用电磁感应现象制成的8 . 如图是关于电磁现象的四个实验，下列说法正确的是A．是研究发电机工作原理的实验装置B．实验说明通电导体周围存在磁场C．是探究电磁铁磁性强弱的实验装置D．是探究电磁感应现象的实验装置9 . 如图所示通电螺线管，其中判断正确的是（）A．B．C．D．10 . 如图所示，半径为R、圆心为O的大圆环固定在竖直平面内，两个轻质小圆环套在大圆环上。

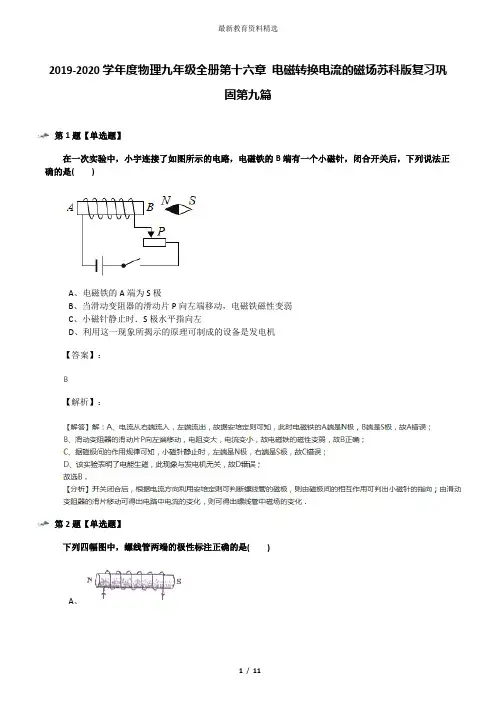

2019-2020学年度物理九年级全册第十六章电磁转换电流的磁场苏科版复习巩固第九篇第1题【单选题】在一次实验中，小宇连接了如图所示的电路，电磁铁的B端有一个小磁针，闭合开关后，下列说法正确的是( )A、电磁铁的A端为S极B、当滑动变阻器的滑动片P向左端移动，电磁铁磁性变弱C、小磁针静止时．S极水平指向左D、利用这一现象所揭示的原理可制成的设备是发电机【答案】：【解析】：第2题【单选题】下列四幅图中，螺线管两端的极性标注正确的是( )A、B、C、D、【答案】：【解析】：第3题【单选题】下列作图中有错误的是( )A、异名磁极间的磁感线B、用电流表测L2的电流C、通电螺线管对小磁针的作用D、测蓄电池两极间的电压【答案】：【解析】：第4题【单选题】如图所示的奥斯特实验说明了( )A、电流的周围存在着磁场B、电流在磁场中会受到力的作用C、导线做切割磁感线运动时会产生电流D、小磁针在没有磁场时也会转动【答案】：【解析】：第5题【单选题】如图所示的装置中，当闭合开关、导体ab中有电流通过时，导体ab就会运动起来，关于这一现象的说法，正确的是( )A、此现象说明磁可以生电B、导体ab运动方向与电流方向和磁场方向有关C、发电机是利用这一现象来工作的D、在该现象中，机械能转化为电能【答案】：【解析】：第6题【单选题】在探究“影响电磁铁磁性强弱的因素”的实验中，同学们用相同的铁钉和漆包线制成了甲、乙两电磁铁，并连接了如图所示的电路．下列叙述中不正确的是( )?A、图中将甲乙两电磁铁串联起来可使实验得出的结论更有普遍性B、实验中，通过观察被吸引的大头针数量来判断电磁铁磁性的强弱C、图示电路是在研究电磁铁磁性强弱可能与线圈匝数多少有关D、用图示电路也能研究电磁铁磁性强弱可能跟电流的大小有关【答案】：【解析】：第7题【多选题】下列有关电和磁的说法正确的是( )A、电流周围存在磁场B、在磁场中某点，小磁针静止时北极所指方向跟该点的磁场方向相反C、发电机是根据电磁感应现象制成的D、导体在磁场中做切割磁感线的运动，导体中一定有感应电流产生【答案】：【解析】：第8题【填空题】如图所示是奥斯特实验的示意图，实验中导体中有电流通过时小磁针发生偏转，根据此现象可得出结论：______．如果移走小磁针，该结论______（成立/不成立）【答案】：【解析】：第9题【填空题】如图所示的电路连接中，当开关闭合时，螺线管上端为______极，在滑片P向右移动的过程中，弹簧测力计的示数______（选填“变大”、“变小”或“不变”）．A、SB、变小【答案】：【解析】：第10题【填空题】如图所示，给直导线通电，直导线周围产生了______，蹄形磁体对通电直导线有______的作用，根据这个原理可以制成______机．【答案】：【解析】：第11题【解答题】如图所示，是一种安全门锁的工作原理示意图．保安室里的工作人员通过开关即可控制安全门锁的开、闭．请你根据示意图，分析安全门锁的工作原理．【答案】：【解析】：第12题【作图题】如图所示，根据通电螺线管的“S、N”极，判断并标出电源“+、-”极和静止的小磁针的“S、N”【答案】：【解析】：第13题【作图题】根据要求作图，请利用图中给出的信息，在图中标出电源的正极、小磁针的N极A、如图所示：【答案】：【解析】：第14题【作图题】如图所示，已知螺线管的N、S极，请在图中标出电源的正负极，并画出小磁针静止时的N、S极．A解：利用安培定则用右手握住螺线管，让四指指向电流方向，则大拇指指向左端，可确定电源的右端为正极，左端为负极，当小磁针静止时，根据磁极间的作用规律可知，相互靠近的一定是异名磁极，因此可以确定小磁针的左端为S极，右端为N极．如下图所示：有误【答案】：【解析】：第15题【作图题】最新教育资料精选请根据图中小磁针静止时N极的指向，标出通电螺线管的N极，并在括号内标出电源的“+”、“﹣”极．A解：由小磁针N极靠近螺线管的右端，所以螺线管的右端为S极，左端为N极，根据安培螺旋定则，螺线管中的电流应由左端流入，所以电源左端为正极，右端为负极；如图所示：有误【答案】：【解析】：11/ 11。
