计算机图形学中的光照模型在计算机图形学中，光照模型是模拟现实世界中光线与物体之间相互作用的模型。
通过使用光照模型，计算机可以在虚拟场景中模拟光线的传播和反射，从而创建出真实感和逼真感的图像。
因此，光照模型是计算机图形学中非常重要的一个组成部分。
光照模型的基本原理是从光源发出的光线经过物体表面的反射、折射和透射等变换，最终到达观察者的眼睛，从而形成人们所看到的图像。
在光照模型中，光源可以是点光源、定向光源和面光源等不同类型的光源，而物体的材质属性和表面形状也会对光线的传播和反射产生影响。
常见的光照模型包括冯氏光照模型、布林-菲菲（Blinn-Phong）光照模型、库克-托伯汉姆（Cook-Torrance）光照模型等。
下面，我们分别对这三种光照模型进行介绍。
冯氏光照模型是最早被提出的光照模型之一，它是由斯特恩伯格（Phong）在上世纪70年代提出的。
冯氏光照模型假设物体表面的亮度与其漫反射和镜面反射成分的线性组合有关。
其中，漫反射成分是从各个方向均匀地反射出来的光线，而镜面反射成分则是由光源直接反射回观察者的光线。
冯氏光照模型还考虑了环境光的影响，该影响是由光源外发射的光线在场景中反射和折射，并最终到达物体表面的。
布林-菲菲光照模型是另一种常用的光照模型，它是由布林（Blinn）和菲菲（Phong）在上世纪80年代提出的。
相比于冯氏光照模型，布林-菲菲光照模型增加了一个半角向量的概念。
半角向量是入射光线和出射光线的平均方向，它可以更加准确地描述物体表面的反射特性。
此外，布林-菲菲光照模型还加入了柔光和高光衰减等特性，从而使得被渲染的图像更加真实。
库克-托伯汉姆光照模型是一种物理模拟的光照模型，它是由库克（Cook）和托伯汉姆（Torrance）在上世纪80年代提出的。
该光照模型基于微观的物理原理，考虑了光线与物体表面微观结构之间的相互作用。
库克-托伯汉姆光照模型因其真实感和准确性而被广泛应用于计算机图形学、计算机游戏等领域。

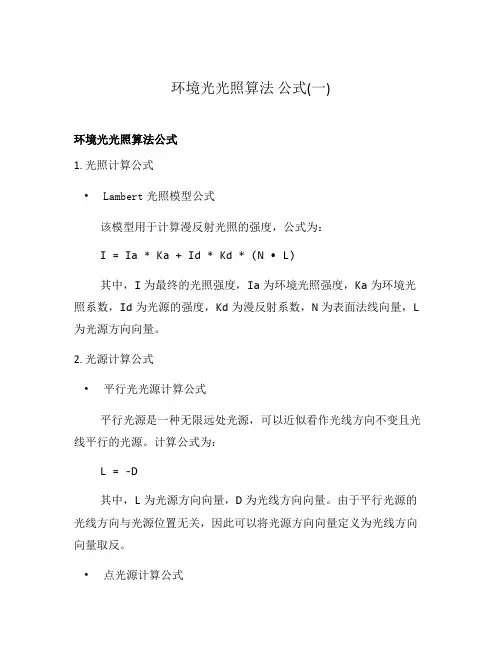

环境光光照算法公式(一)环境光光照算法公式1. 光照计算公式•Lambert光照模型公式该模型用于计算漫反射光照的强度，公式为：I = Ia * Ka + Id * Kd * (N • L)其中，I为最终的光照强度，Ia为环境光照强度，Ka为环境光照系数，Id为光源的强度，Kd为漫反射系数，N为表面法线向量，L 为光源方向向量。
2. 光源计算公式•平行光光源计算公式平行光源是一种无限远处光源，可以近似看作光线方向不变且光线平行的光源。
计算公式为：L = -D其中，L为光源方向向量，D为光线方向向量。
由于平行光源的光线方向与光源位置无关，因此可以将光源方向向量定义为光线方向向量取反。
•点光源计算公式点光源是一种光源，可以近似看作来自于一个点的光线。
计算公式为：L = normalize(P - S)其中，L为光源方向向量，P为表面点的坐标向量，S为光源位置向量。
通过将表面点的坐标向量减去光源位置向量，再对结果进行归一化，即可得到光源方向向量。
3. 法线计算公式•顶点法线计算公式顶点法线用于描述表面在顶点处的方向。
计算公式为：= normalize(N1 + N2 + N3)其中，`为顶点的法线向量，N1、N2、N3`为该顶点所属的三角形的法线向量。
•插值法线计算公式插值法线用于描述表面在顶点之间的方向。
计算公式为：= normalize((1 - b - c) * N1 + b * N2 + c * N3)其中，`为顶点的法线向量，N1、N2、N3为该顶点所属的三角形的法线向量，b和c`为插值参数。
插值参数的计算通常通过对顶点之间的相对位置进行插值得到。
示例解释假设有一个球体，球体表面带有纹理，纹理中的每一个顶点都有对应的法线向量。
为了在渲染时计算球体表面的光照效果，我们可以使用以上提到的光照计算公式和法线计算公式。
首先，我们计算球体上每个顶点的法线向量，可以使用顶点法线计算公式或插值法线计算公式。

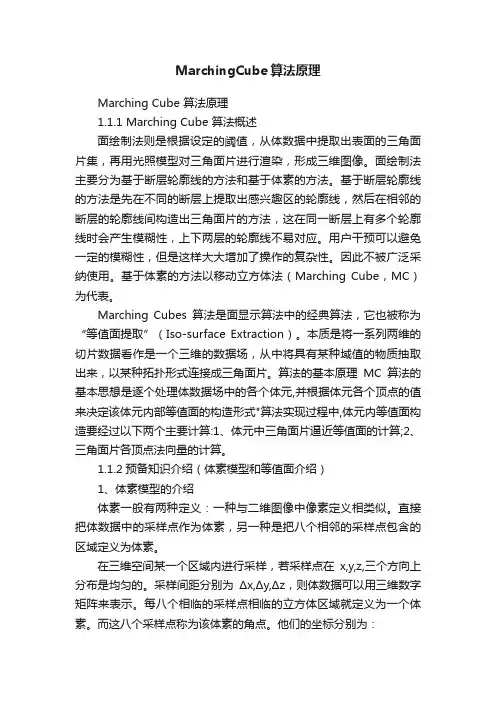

MarchingCube算法原理Marching Cube 算法原理1.1.1 Marching Cube 算法概述面绘制法则是根据设定的阈值，从体数据中提取出表面的三角面片集，再用光照模型对三角面片进行渲染，形成三维图像。
面绘制法主要分为基于断层轮廓线的方法和基于体素的方法。
基于断层轮廓线的方法是先在不同的断层上提取出感兴趣区的轮廓线，然后在相邻的断层的轮廓线间构造出三角面片的方法，这在同一断层上有多个轮廓线时会产生模糊性，上下两层的轮廓线不易对应。
用户干预可以避免一定的模糊性，但是这样大大增加了操作的复杂性。
因此不被广泛采纳使用。
基于体素的方法以移动立方体法（Marching Cube，MC）为代表。
Marching Cubes算法是面显示算法中的经典算法，它也被称为“等值面提取”（Iso-surface Extraction）。
本质是将一系列两维的切片数据看作是一个三维的数据场，从中将具有某种域值的物质抽取出来，以某种拓扑形式连接成三角面片。
算法的基本原理MC算法的基本思想是逐个处理体数据场中的各个体元,并根据体元各个顶点的值来决定该体元内部等值面的构造形式"算法实现过程中,体元内等值面构造要经过以下两个主要计算:1、体元中三角面片逼近等值面的计算;2、三角面片各顶点法向量的计算。
1.1.2预备知识介绍（体素模型和等值面介绍）1、体素模型的介绍体素一般有两种定义：一种与二维图像中像素定义相类似。
直接把体数据中的采样点作为体素，另一种是把八个相邻的采样点包含的区域定义为体素。
在三维空间某一个区域内进行采样，若采样点在x,y,z,三个方向上分布是均匀的。
采样间距分别为Δx,Δy,Δz，则体数据可以用三维数字矩阵来表示。
每八个相临的采样点相临的立方体区域就定义为一个体素。
而这八个采样点称为该体素的角点。
他们的坐标分别为：（i, j, k), (i+1,j,k), (i,j+1,k), (i+1,j+1,k), (i,j,k+1), (i,j,k+1), (i+1.j+k+1), (i,j+1,k+1) 和（i+1,j+1,k+1）如图-1所示图-1 移动立方体的体素对于体素内任一点P6(x, y,z)，其物理坐标可以转换为图像坐标 i6, j6,k6，其中i6=x/Δx, j6=y/Δy, k6=z/Δz.当把方向无关的三个线性插值作为体素模型时，其值可以表示为2、等值面（Iso-Surface）介绍在面重建算法中以重建等值面这一类算法最为经典。

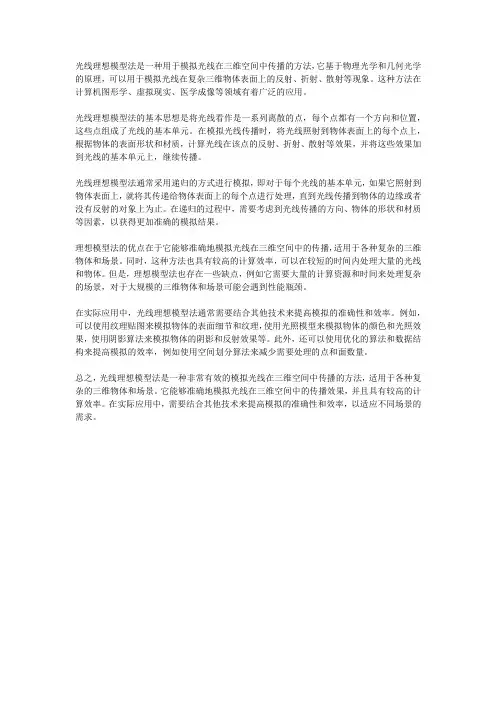

光线理想模型法是一种用于模拟光线在三维空间中传播的方法，它基于物理光学和几何光学的原理，可以用于模拟光线在复杂三维物体表面上的反射、折射、散射等现象。
这种方法在计算机图形学、虚拟现实、医学成像等领域有着广泛的应用。
光线理想模型法的基本思想是将光线看作是一系列离散的点，每个点都有一个方向和位置，这些点组成了光线的基本单元。
在模拟光线传播时，将光线照射到物体表面上的每个点上，根据物体的表面形状和材质，计算光线在该点的反射、折射、散射等效果，并将这些效果加到光线的基本单元上，继续传播。
光线理想模型法通常采用递归的方式进行模拟，即对于每个光线的基本单元，如果它照射到物体表面上，就将其传递给物体表面上的每个点进行处理，直到光线传播到物体的边缘或者没有反射的对象上为止。
在递归的过程中，需要考虑到光线传播的方向、物体的形状和材质等因素，以获得更加准确的模拟结果。
理想模型法的优点在于它能够准确地模拟光线在三维空间中的传播，适用于各种复杂的三维物体和场景。
同时，这种方法也具有较高的计算效率，可以在较短的时间内处理大量的光线和物体。
但是，理想模型法也存在一些缺点，例如它需要大量的计算资源和时间来处理复杂的场景，对于大规模的三维物体和场景可能会遇到性能瓶颈。
在实际应用中，光线理想模型法通常需要结合其他技术来提高模拟的准确性和效率。
例如，可以使用纹理贴图来模拟物体的表面细节和纹理，使用光照模型来模拟物体的颜色和光照效果，使用阴影算法来模拟物体的阴影和反射效果等。
此外，还可以使用优化的算法和数据结构来提高模拟的效率，例如使用空间划分算法来减少需要处理的点和面数量。
总之，光线理想模型法是一种非常有效的模拟光线在三维空间中传播的方法，适用于各种复杂的三维物体和场景。
它能够准确地模拟光线在三维空间中的传播效果，并且具有较高的计算效率。
在实际应用中，需要结合其他技术来提高模拟的准确性和效率，以适应不同场景的需求。
Marching Cube 算法原理1.1.1 Marching Cube 算法概述面绘制法则是根据设定的阈值，从体数据中提取出表面的三角面片集，再用光照模型对三角面片进行渲染，形成三维图像。
面绘制法主要分为基于断层轮廓线的方法和基于体素的方法。
基于断层轮廓线的方法是先在不同的断层上提取出感兴趣区的轮廓线，然后在相邻的断层的轮廓线间构造出三角面片的方法，这在同一断层上有多个轮廓线时会产生模糊性，上下两层的轮廓线不易对应。
用户干预可以避免一定的模糊性，但是这样大大增加了操作的复杂性。
因此不被广泛采纳使用。
基于体素的方法以移动立方体法（Marching Cube，MC）为代表。
Marching Cubes算法是面显示算法中的经典算法，它也被称为“等值面提取”（Iso-surface Extraction）。
本质是将一系列两维的切片数据看作是一个三维的数据场，从中将具有某种域值的物质抽取出来，以某种拓扑形式连接成三角面片。
算法的基本原理MC算法的基本思想是逐个处理体数据场中的各个体元,并根据体元各个顶点的值来决定该体元内部等值面的构造形式"算法实现过程中,体元内等值面构造要经过以下两个主要计算:1、体元中三角面片逼近等值面的计算;2、三角面片各顶点法向量的计算。
1.1.2预备知识介绍（体素模型和等值面介绍）1、体素模型的介绍体素一般有两种定义：一种与二维图像中像素定义相类似。
直接把体数据中的采样点作为体素，另一种是把八个相邻的采样点包含的区域定义为体素。
在三维空间某一个区域内进行采样，若采样点在x,y,z,三个方向上分布是均匀的。
采样间距分别为Δx,Δy,Δz，则体数据可以用三维数字矩阵来表示。
每八个相临的采样点相临的立方体区域就定义为一个体素。
而这八个采样点称为该体素的角点。
他们的坐标分别为：（i, j, k), (i+1,j,k), (i,j+1,k), (i+1,j+1,k), (i,j,k+1), (i,j,k+1), (i+1.j+k+1), (i,j+1,k+1) 和（i+1,j+1,k+1）如图-1所示图-1 移动立方体的体素对于体素内任一点P6(x, y,z)，其物理坐标可以转换为图像坐标 i6, j6,k6，其中i6=x/Δx, j6=y/Δy, k6=z/Δz.当把方向无关的三个线性插值作为体素模型时，其值可以表示为2、等值面（Iso-Surface）介绍在面重建算法中以重建等值面这一类算法最为经典。
整体光照模型概念
整体光照模型是计算机图形学和计算机视觉领域的重要概念，用于描述物体表面的光照和阴影效果。
它是一种数学模型，用于模拟物体表面在不同光照条件下的表现，以便在计算机图形渲染中生成逼真的图像。
整体光照模型通常包括以下几个方面的内容：
环境光照（Ambient Lighting）：描述了物体表面在周围环境光线的作用下的整体亮度。
环境光照通常是均匀分布的，用于模拟物体受到周围环境光的普遍影响。
漫反射光照（Diffuse Reflection）：描述了光线在物体表面上均匀反射的情况，模拟了光线照射到物体表面后向各个方向发射的情况，使得物体在各个方向上都具有一定亮度。
镜面反射光照（Specular Reflection）：描述了光线在物体表面上发生镜面反射的情况，模拟了光线照射到物体表面后呈现出明亮镜面的情况，通常用于模拟物体的光泽和反射效果。
阴影效果（Shading）：描述了物体表面上由于光线照射而产生的阴影效果，包括平行光阴影、点光源阴影等，用于模拟物体表面的光照变化和深度感。
整体光照模型的目标是尽可能真实地模拟物体在真实光照条件下的表现，以便在计算机图形渲染中生成逼真的图像。
不同的整体光照模型可以根据具体的光学特性和应用场景进行调整和组合，以获得适合特定需求的光照效果。
了解计算机图形学中的光照模型与渲染算法计算机图形学是研究计算机图形及其渲染技术的学科，其中光照模型与渲染算法是实现真实感图形渲染的关键。
本文将介绍光照模型与渲染算法的基本概念，以及常见的光照模型和渲染算法。
一、光照模型光照模型是计算机图形学中用于模拟光线的传播和反射过程的数学模型。
它描述了光照对物体表面的影响，从而确定了物体表面的明暗、反射特性和颜色。
1. 环境光照环境光照是场景中无方向性的散射光，它均匀地照亮物体的所有部分。
它是全局光照的一部分，不受物体表面法线和材质属性的影响。
常用的环境光照模型有恒定环境光照模型和环境光照颜色模型。
2. 漫反射光照漫反射光照是指光线照射到物体表面后，按照光线方向和物体表面法线之间的夹角决定反射的光强。
漫反射光照模型考虑了物体的表面法线、光线方向和光线颜色等因素，常用的漫反射光照模型有Lambert光照模型和Blinn-Phong光照模型。
3. 高光反射光照高光反射光照是指光线照射到物体表面后，根据光线方向、表面法线和视线方向的夹角计算的反射光强。
它主要用于模拟物体的镜面反射，使物体表面产生亮点或高光。
常用的高光反射光照模型有Phong光照模型和Blinn-Phong光照模型。
二、渲染算法渲染算法是将三维场景转化为二维图像的过程，在光照模型的基础上计算物体表面的颜色，并在屏幕上绘制出最终的图像。
常见的渲染算法有光线追踪算法和光栅化算法。
1. 光线追踪算法光线追踪算法通过模拟光线从观察者发射、经过场景中的物体反射、折射和散射等过程，最终计算每个像素点的颜色值。
它可以实现逼真的光照效果，但计算复杂度较高。
常见的光线追踪算法有Whitted光线追踪算法、路径追踪算法和辐射度估计算法等。
2. 光栅化算法光栅化算法是将场景中的三维物体转化为屏幕上的二维像素的算法。
它通过将三维物体投影到屏幕平面，并根据光照模型和材质属性计算每个像素点的颜色值。
常见的光栅化算法有扫描线光栅化算法和三角形光栅化算法等。
phong光照模型公式Phong光照模型公式介绍•光照模型是计算计算机图形学中的重要概念之一，它描述了光照在物体表面的作用。
•Phong光照模型是计算机图形学中最常用的光照模型之一，由Bui Tuong Phong提出。
•本文将详细介绍Phong光照模型的公式及其各个组成部分。
Phong光照模型公式Phong光照模型可以分为三个独立的部分：环境光照、漫反射光照和镜面光照。
它们的组合就是物体的最终光照效果。
环境光照•环境光照是来自周围环境的无方向光，对物体的作用均匀而全局。
•环境光照的计算公式为：Ia = ka * La•其中，Ia是环境光照的强度，ka是环境光照系数，La是环境光颜色。
漫反射光照•漫反射光照是来自光源的有方向光，对物体表面的不同区域有不同的作用。
•漫反射光照的计算公式为：Id = kd * Ld * max(0, N · L)•其中，Id是漫反射光照的强度，kd是漫反射系数，Ld是光源颜色，N是物体表面法向量，L是光源方向向量。
镜面光照•镜面光照是来自光源的有方向光，对物体表面的特定区域产生高光效果。
•镜面光照的计算公式为：Is = ks * Ls * max(0, R · V)^s •其中，Is是镜面光照的强度，ks是镜面反射系数，Ls是光源颜色，R是光的反射方向向量，V是视线方向向量，s是镜面光照的反射指数。
光照模型的应用•Phong光照模型通常用于计算机图形学中的渲染算法，用于模拟真实世界中的光照效果。
•光照模型的计算可以应用于三维模型的表面上，使其在渲染过程中呈现出真实感和立体感。
总结•Phong光照模型通过组合环境光照、漫反射光照和镜面光照三个部分，可以模拟真实世界中的光照效果。
•光照模型在计算机图形学中有着广泛的应用，能够提升渲染效果和真实感。
•了解Phong光照模型的公式及其组成部分，对于研究和应用计算机图形学具有重要意义。
以上是对Phong光照模型公式的介绍和解析。
Phong光照模型简介在3D计算机图形学中，Phong着⾊是计算机图形学先驱Bui Tuong Phong发明的⼀种⽤于表⾯着⾊的插值技术。
也称为Phong插值或法向⽮量插值阴影。
它会在栅格化的多边形上内插表⾯法线，并根据内插法线和反射模型计算像素颜⾊。
Phong阴影也可以指Phong插值和Phong反射模型的特定组合。
主要过程：计算多边形顶点的法向量双线性插值计算每个像素点的法向量通过每个像素的法向量计算光强根据光强绘制像素历史：在1975年，由Phong提出，以他的名字冠名，是⼀种局部光照的模型。
Phong着⾊法与Gouraud着⾊法⽐较Phong着⾊法与Gouraud着⾊法类似，区别在于进⾏双线性插值的不是光照强度本⾝，⽽是顶点的法线。
因此使⽤这种着⾊法计算出的⾼光⽐Gouraud着⾊更精确。
Phong着⾊法与Gouraud著⾊法⽐较，Phong著⾊法的效果更逼真，能够提供更好的光滑曲⾯的近似值。
Phong著⾊法假设⼀个平滑变化的曲⾯为⼀⽮量。
在对于有较⼩的⾼光曲线区的反射模型，例如Phong模型时，Phong著⾊法⽐Gouraud著⾊法更优。
但运算程序也⽐前者为复杂。
Gouraud著⾊法在遇到在较⼤的多边形模型中央有⾼光曲线区时会产⽣严重的问题。
因为这些⾼光曲线区在多边形的顶点处会产⽣缺失⽽Gouraud著⾊法是基于顶点的颜⾊的，这些⾼光曲线区会从多边形的内部缺失。
这个问题在Phong著⾊法中得到了解决。
不同于通过多边形差值的Gouraud著⾊法，Phong著⾊法中⼀个⽮量是从多边形顶点的法线到多边形表⾯进⾏差值的。
为了或得到最后的像素颜⾊，⾯的法线被差值，应⽤于⼀个反射模型。
由于Phong著⾊法需要逐像素点进⾏计算，因此运算量远⼤于Gouraud著⾊法。
Phong光照模型是真实图形学中提出的第⼀个有影响的光照明模型，该模型只考虑物体对直接光照的反射作⽤，认为环境光是常量，没有考虑物体之间相互的反射光，物体间的反射光只⽤环境光表⽰。
计算机图形学中的光照模型与材质渲染算法实现导言：计算机图形学是研究如何使用计算机生成、处理和呈现图像的学科。
在计算机图形学中，一个重要的问题是如何实现真实感的图像渲染。
光照模型和材质渲染算法是实现真实感图像的关键。
本文将介绍光照模型和材质渲染算法的基本概念和实现方法。
一、光照模型光照模型用于模拟光照在物体表面的影响，通过模拟光照效果，使渲染出的图像更加逼真。
常用的光照模型有冯氏光照模型、Lambertian光照模型和Blinn-Phong光照模型等。
1.冯氏光照模型冯氏光照模型是最早提出的光照模型之一，它将光照效果分为三个部分：环境光、漫反射光和镜面光。
环境光是由周围环境中的间接光照射到物体表面而产生的，它对物体的光照效果起到整体性的作用。
漫反射光是指物体表面吸收了光能量后，在不同方向上均匀地散射出去的光能，它决定了物体表面的亮度。
镜面光是指物体表面光能量经过反射后聚焦到一定方向上的光能，它决定了物体表面的高光效果。
2. Lambertian光照模型Lambertian光照模型是一种简化的光照模型，它只考虑物体的漫反射光。
根据兰伯特定律，漫反射光的亮度与光源和物体表面法线的夹角成正比。
3. Blinn-Phong光照模型Blinn-Phong光照模型是一种介于冯氏光照模型和Lambertian光照模型之间的模型。
它在计算镜面光时使用了一种近似的方法，使计算更加高效。
二、材质渲染算法材质渲染算法用于将光照模型应用到物体表面的材质上，从而实现真实感的渲染效果。
常用的材质渲染算法有平均法向量法、纹理映射法和高光纹理法等。
1.平均法向量法平均法向量法是一种常用的材质渲染算法。
它通过对网格模型上的顶点法向量进行插值计算，获得表面上每个点的法向量。
然后再使用光照模型计算光照效果。
2.纹理映射法纹理映射法是一种常用的材质渲染算法。
它将一个二维图像（纹理）映射到物体表面上，在渲染过程中，根据纹理映射的坐标值，获取纹理上对应点的颜色值，再结合光照模型计算光照效果。
学习计算机图形学中的光照与阴影处理技术在计算机图形学中，光照与阴影处理技术是非常重要的一部分。
通过模拟现实中的光照效果和阴影，可以使计算机生成的图像更加真实，增强视觉效果。
本文将介绍学习计算机图形学中的光照与阴影处理技术的基础知识和常用方法。
一、光照模型光照模型是计算机图形学中描述光照效果的数学模型。
常见的光照模型有局部光照模型和全局光照模型。
1. 局部光照模型局部光照模型是根据物体表面的法线向量、入射光线和视线方向来计算光照效果的模型。
其中，最常用的局部光照模型是Lambert光照模型和Phong光照模型。
Lambert光照模型假设光线均匀地照射在物体表面，不考虑镜面反射。
它的计算公式为：I = kd * (N · L) * Ia其中，I表示物体表面的最终颜色，kd表示物体表面的漫反射系数，N表示物体表面的法线向量，L表示入射光线的方向向量，Ia表示环境光的颜色。
Phong光照模型考虑了镜面反射，并在Lambert光照模型的基础上增加了镜面反射系数和高光反射指数。
它的计算公式为：I = kd * (N · L) * Id + ks * (R · V) * Is其中，ks表示物体表面的镜面反射系数，Id表示入射光的颜色，R表示反射光线的方向向量，V表示视线的方向向量，Is表示光源的颜色。
2. 全局光照模型全局光照模型考虑了光线在场景中的多次反射和折射，可以产生更真实的光照效果。
常用的全局光照模型有光线追踪和辐射度。
光线追踪是通过递归地跟踪光线的路径来模拟光照效果，而辐射度是通过求解光传输方程来计算光照效果。
二、阴影处理技术阴影处理技术可以模拟现实中物体之间及物体与光源之间的阴影效果，增强图像的真实感和立体感。
1. 平面阴影平面阴影是最简单的阴影处理技术之一，通过计算物体与平面之间的关系来生成阴影效果。
常用的平面阴影处理技术有阴影贴图和投影贴图。
阴影贴图是通过渲染一个代表遮挡物的贴图来生成阴影效果，而投影贴图则是通过投影计算来生成阴影效果。
bimef 光照算法摘要：1.Bimef 光照算法的概述2.Bimef 光照算法的原理3.Bimef 光照算法的优点与不足4.Bimef 光照算法的应用案例5.总结正文：一、Bimef 光照算法的概述Bimef 光照算法，全称为双向多边形光照算法，是一种基于多边形网格的实时光照计算方法。
它可以为计算机图形学中的物体表面提供高质量的照明效果，广泛应用于游戏、影视动画以及建筑设计等领域。
二、Bimef 光照算法的原理Bimef 光照算法通过以下几个步骤实现光照效果的计算：1.创建一个多边形网格，用于表示物体表面。
2.对物体表面进行光照采样，即在多边形网格上随机选取一定数量的点，并计算这些点在各个方向上的光照强度。
3.对采样点的光照强度进行插值，得到整个物体表面的光照效果。
4.结合物体表面的材质信息和光照效果，计算最终的颜色输出。
三、Bimef 光照算法的优点与不足Bimef 光照算法具有以下优点：1.计算速度快，适用于实时渲染场景。
2.支持阴影和高光效果的计算，可以提供较为真实的光照效果。
3.可以灵活地调整光照参数，如光照强度、光照角度等，以满足不同场景的需求。
然而，Bimef 光照算法也存在一定的不足：1.对多边形网格的质量有一定要求，如果网格质量较低，可能导致光照效果的不连续性。
2.在处理复杂物体时，可能会出现光照效果的不均匀现象。
四、Bimef 光照算法的应用案例Bimef 光照算法广泛应用于各种三维图形渲染软件和游戏引擎中，如Unity、Unreal Engine 等。
在这些软件中，用户可以利用Bimef 光照算法为物体表面设置不同的光照参数，以实现各种光照效果。
五、总结Bimef 光照算法是一种高效且易于实现的光照计算方法，可以提供较为真实的光照效果。
在实际应用中，通过合理调整光照参数，可以实现丰富的视觉效果。
然而，Bimef 光照算法也存在一定的局限性，如对多边形网格质量的要求以及可能出现的光照不均匀现象。
