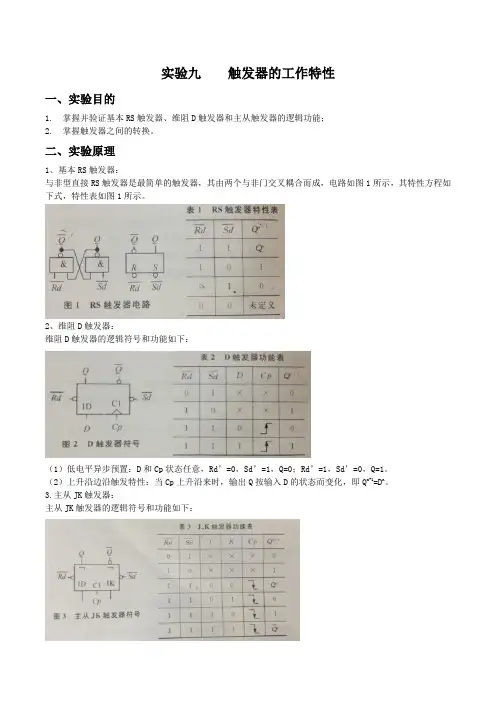

实验九触发器的工作特性

一、实验目的

1、掌握并验证基本RS触发器、维阻D触发器和主从JK触发器的逻辑功能;

2、掌握触发器之间的转换。

二、实验原理

1、基本RS触发器:

与非型直接RS触发器是最简单的触发器,其由两个与非门交叉耦合而成,电路如图1所示,其特性方程如下式,特性表如图1所示。

2、维阻D触发器:

维阻D触发器的逻辑符号和功能如下:

(1)低电平异步预置:

D和Cp状态任意,Rd’=0,Sd’=1,Q=0;Rd’=1,Sd’=0,Q=1。

(2)上升沿边沿触发特性:

当Cp上升沿来时,输出Q按输入D的状态而变化,即Qn+1=Dn

3、主从JK触发器:

主从JK触发器的逻辑符号和功能如下:

(1)低电平异步预置:

J、K和Cp状态任意,Rd’=0,Sd’=1,Q=0;Rd’=1,Sd’=0,Q=1。

(2)下降沿电平触发特性:

当Cp下降沿来时,输出Q按Cp=1期间的JK状态变化(Cp=1期间,JK变化时,主触发器有一次翻转问题),即:Qn+1=JQ’n+K’Qn。

4、触发器间的转换:

(1)转换:根据已有触发器(D、JK)和适当的逻辑门获得待求触发器。

(2)步骤:

①写出已有触发器和待求触发器状态方程。

②变换待求触发器方程,使之形式与已有触发器形式一样。

③根据逻辑函数相等原则,若变量相同,则:系数相等。

④画出转换电路。

三、实验仪器及器件

1、示波器1台

2、函数信号发生器1台

3、数字万用表1台

4、多功能电路实验箱1台

四、实验内容

1、基本RS触发器:

按1搭接电路,Rd’、Sd’分别接逻辑开关K1、K2,用L1显示1Q,用L2显示1Q’,按照表1验证基本RS触发器功能。

2、维阻D触发器:

SN74LS74是TTL型集成双D维阻触发器,管脚图如图:

(1)连接电路,L1显示Q,L2显示Q’

(2)验证Rd’和Sd’低电平异步预置功能:

当Rd’=0,Sd’=1时,L1灯灭,L2灯亮;

当Rd’=1,Sd’=0时,L1灯亮,L2灯灭。(D和Cp任意)

(3)验证上升沿触发特性和逻辑功能表

3、主从JK触发器:

SN7476是TTL型集成双JK主从触发器,管脚图如图:

(1)连接电路,L1显示Q,L2显示Q’

(2)验证Rd’和Sd’低电平异步预置功能

(3)验证下降沿触发特性和逻辑功能表

(2)验证Cp=1期间,当JK变化时主触发器的“一次翻转”问题。

4、触发器之间的转换:

(1)D触发器转换为T’触发器:

把维阻D触发器1D和1Q’连接

①按动单脉冲按钮,每输入一个Cp上升沿T’触发器翻转一次

②用信号发生器TTL信号作Cp,用双线示波器观察二分频工作波形Cp和Q 实验结果:与理论一致

(2)D触发器转换为JK触发器:

如图搭接电路,验证功能

(3)JK触发器转换为T触发器:

将JK触发器的1J和1K连接

①令1J=1K=0时,按动单脉冲按钮,输出状态不变;

②令1J=1K=1时,每按一次单脉冲按钮,输出状态翻转一次。

(4)JK触发器转换为D触发器:

如图搭接电路,验证功能

五、实验结果

1、基本RS触发器:实验结果完全符合RS触发器的特性表

2、维阻D触发器:实验结果完全符合D触发器功能表

3、主从JK触发器:实验结果完全符合J、K触发器功能表,当Cp=1期间,Qn+1的状态由Cp=1之前下降沿到来前的JK输入决定。

4、触发器之间的转换:

(1)实验结果完全符合T’触发器的特性

(2)转换后的JK触发器与SN7476JK触发器一致,但是,转换后的JK触发器变为上升沿有效(3)实验结果完全符合T触发器的特性

(4)转换后的D触发器与SN74LS74触发器一致,但是,转换后的D触发器,D=0时,下降沿有效,当D=1时,上升沿有效。

六、实验小结

1、基本RS触发器逻辑功能:当R端无效(0),S端有效时(1),则Q=1,Q非=0,触发器置1。当R 端有效(1)、S端无效时(0),则Q=0,Q非=1,触发器置0。.当RS端均无效时(0),触发器状态保持不变。.当RS端均有效时(1),触发器状态不确定。

2、基本D触发器逻辑功能:当R端无效(0),S端有效时(1),则Q=0,触发器置0。当R端有效(1)、S端无效时(0),则Q=1,触发器置1。RS端均有效时(1),D=0,Cp上升沿时,Q=0;D=1,Cp上升沿时,Q=1。

3、基本JK触发器逻辑功能:当R端无效(0),S端有效时(1),则Q=0,触发器置0。当R 端有效(1)、S端无效时(0),则Q=1,触发器置1。RS端均有效时(1),J=1,K=0时,Cp下降沿时,Qn 1=1;J=0,K=1时,Cp下降沿时,Qn 1=0;J=K=0时,Cp下降沿时,Qn 1=Qn;J=K=1时,Cp 下降沿时,Qn 1=-Qn。

通过实验,让我更好的掌握了数电的知识,验证基本RS触发器、维阻D触发器和主从JK 触发器的逻辑功能,对触发器的之间转换也有了更好的掌握。
