冷却塔操作使用说明冷却塔操作使用说明1、前言本文档为冷却塔的操作使用说明,旨在向用户详细介绍冷却塔的工作原理、操作流程和注意事项。
请用户在操作冷却塔之前仔细阅读本文档,并按照文档中的步骤和要求进行操作。
2、冷却塔简介2.1 冷却塔定义冷却塔是一种热交换设备,主要用于降低流体的温度。
它通过将流体与大量的冷却介质(通常是空气)进行接触,使流体散热并降温。
2.2 冷却塔的工作原理冷却塔主要由填料层、风机、冷却水循环系统和水箱等组成。
当热水进入冷却塔时,水会在填料层中形成水薄膜,同时通过风机的吹风作用,使空气与水薄膜进行接触,通过蒸发散热,达到降温的目的。
3、冷却塔操作指南3.1 准备工作- 在操作冷却塔之前,请确认冷却塔的主要部件是否正常工作和运转。
- 检查冷却塔的水箱水位,确保水位在合适的范围内。
- 确保冷却塔周围的环境清洁,并移除任何可能影响冷却效果的障碍物。
3.2 启动冷却塔- 打开冷却塔的电源开关,确保电源供电正常。
- 启动冷却塔的风机,使风机开始工作。
- 检查冷却水循环系统是否正常工作,并确保水流畅通。
3.3 冷却塔的运行监控- 定期检查冷却塔的水温和水位,确保冷却塔正常工作。
- 若发现水温和水位异常,应及时对冷却塔进行维护和保养。
- 监控冷却塔的噪音和震动情况,如有异常应立即停止使用并进行检修。
4、安全注意事项4.1 操作安全- 操作冷却塔时,请穿戴个人防护装备,如手套、护目镜等。
- 在维护和保养冷却塔时,应先切断电源,确保操作的安全性。
4.2 电源安全- 冷却塔的电源应接到稳定可靠的供电系统,并应定期检查供电设备。
- 禁止将电源线接到不符合安全标准的插座或设备上,以防止电气事故发生。
5、附件本文档涉及附件,请参考附件中的相关图纸和表格。
6、法律名词及注释6.1 冷却塔冷却塔是一种热交换设备,用于降低流体的温度。
6.2 填料层填料层是冷却塔中的一种结构,用于增加冷却面积和风水接触面积,同时促进水和空气之间的传热。

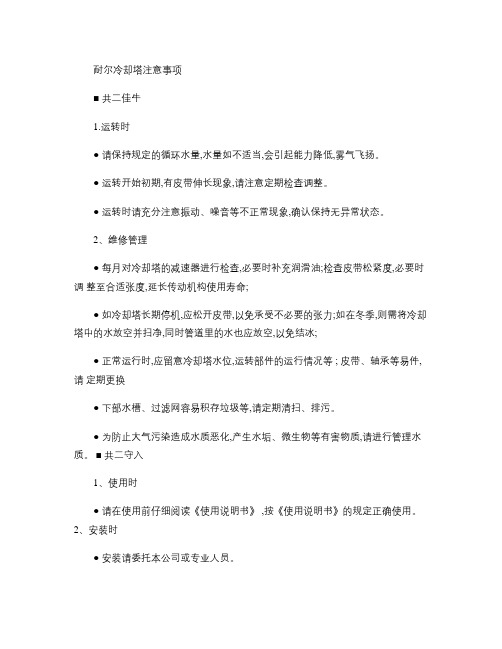

耐尔冷却塔注意事项■ 共二佳牛1.运转时● 请保持规定的循环水量,水量如不适当,会引起能力降低,雾气飞扬。
● 运转开始初期,有皮带伸长现象,请注意定期检查调整。
● 运转时请充分注意振动、噪音等不正常现象,确认保持无异常状态。
2、维修管理● 每月对冷却塔的减速器进行检查,必要时补充润滑油;检查皮带松紧度,必要时调整至合适张度,延长传动机构使用寿命;● 如冷却塔长期停机,应松开皮带,以免承受不必要的张力;如在冬季,则需将冷却塔中的水放空并扫净,同时管道里的水也应放空,以免结冰;● 正常运行时,应留意冷却塔水位,运转部件的运行情况等 ; 皮带、轴承等易件, 请定期更换● 下部水槽、过滤网容易积存垃圾等,请定期清扫、排污。
● 为防止大气污染造成水质恶化,产生水垢、微生物等有害物质,请进行管理水质。
■ 共二守入1、使用时● 请在使用前仔细阅读《使用说明书》 ,按《使用说明书》的规定正确使用。
2、安装时● 安装请委托本公司或专业人员。
● 电加热器等可选件,请务必使用本公司指定的产品。
● 在冷却塔周围,需要留出维修作业空间。
空间不充分时,安全作业困难,易出现工伤事故。
● 冷却塔顶及塔内不允许使用电焊及气焊,以免造成火警;● 冷却塔风机安装时应确保风扇叶片上的编号与扇芯上的对应位置编号一致; ● 电机接线后,应对接线孔进行密封处理,以免进水;3、使用场所● 请不要在可燃性气体有泄漏可能或有易燃品的地方使用,否则会发生火灾。
● 除日常的检查、保养外,还需要定期进行保养、维修。
● 保养、维修需要专业技术,请与本公司服务网联系、协商。
■ 共二擎州1、有关施工范围交货场所为现场车上交货(平板货车。
下述工作不属本公司施工范围。
● 卸货、吊起、横移的作业:● 基础施工(包括基础螺栓的安装施工、填充水泥浆的作业、设置钢结构台架 ;● 配管施工。
● 电气施工。
2、有关施工场所的选定请依据相关法律法规,考虑噪音等限制,选定安装场所。

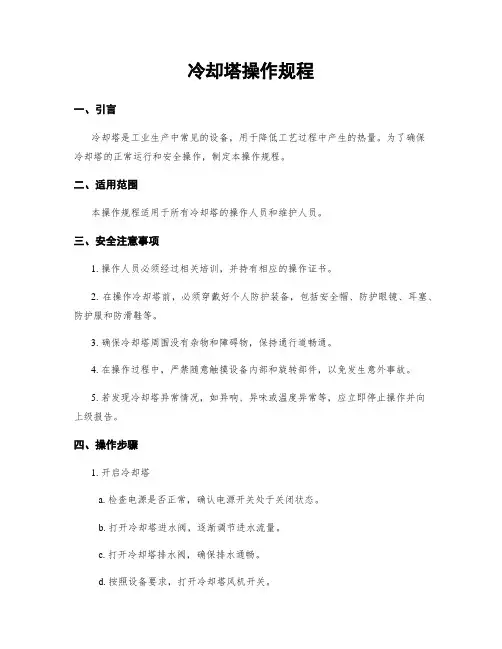

冷却塔操作规程一、引言冷却塔是工业生产中常见的设备,用于降低工艺过程中产生的热量。
为了确保冷却塔的正常运行和安全操作,制定本操作规程。
二、适用范围本操作规程适用于所有冷却塔的操作人员和维护人员。
三、安全注意事项1. 操作人员必须经过相关培训,并持有相应的操作证书。
2. 在操作冷却塔前,必须穿戴好个人防护装备,包括安全帽、防护眼镜、耳塞、防护服和防滑鞋等。
3. 确保冷却塔周围没有杂物和障碍物,保持通行道畅通。
4. 在操作过程中,严禁随意触摸设备内部和旋转部件,以免发生意外事故。
5. 若发现冷却塔异常情况,如异响、异味或温度异常等,应立即停止操作并向上级报告。
四、操作步骤1. 开启冷却塔a. 检查电源是否正常,确认电源开关处于关闭状态。
b. 打开冷却塔进水阀,逐渐调节进水流量。
c. 打开冷却塔排水阀,确保排水通畅。
d. 按照设备要求,打开冷却塔风机开关。
2. 监测运行状态a. 定期检查冷却塔水位,确保水位在正常范围内。
b. 监测冷却塔进水温度和出水温度,确保温度稳定。
c. 检查冷却塔风机运行是否正常,如发现异常应及时检修。
3. 清洁维护a. 定期清理冷却塔内部的沉积物和杂质,保持水路畅通。
b. 检查冷却塔填料是否完整,如有破损应及时更换。
c. 清洗冷却塔外壳和风机,确保散热效果良好。
d. 定期检查冷却塔的电气设备和仪表,确保正常工作。
4. 关闭冷却塔a. 先关闭冷却塔风机开关,待风机停止后再关闭进水阀和排水阀。
b. 关闭冷却塔电源开关,确保设备停电。
五、紧急情况处理1. 如发生冷却塔漏水、冒烟或其他紧急情况,应立即切断电源,并按照应急预案进行处置。
2. 在紧急情况处理过程中,必须保持冷静,遵循安全操作规程。
六、记录和报告1. 操作人员应及时记录冷却塔的运行参数和维护情况,包括水位、温度、风机运行状态等。
2. 如发生异常情况,应及时向上级报告,并按照要求填写事故报告和维修记录。
七、附则1. 本操作规程的内容应定期进行复查和更新,以确保符合最新的安全要求。
冷却塔安全操作规程范本冷却塔是工业生产中常用的设备,用于冷却加热过程中产生的热能,确保生产过程的正常运行。
然而,冷却塔在操作过程中存在一定的安全风险,因此制定冷却塔的安全操作规程是非常重要的。
下面是一个冷却塔安全操作规程的范本,供参考。
一、一般要求1. 冷却塔操作人员必须经过培训并持有有效的操作证书。
2. 操作前必须检查冷却塔设备的工作状态,确保正常。
3. 确保冷却塔设备周围通风良好,操作区域清洁整齐。
4. 操作人员应严格按照操作规程进行操作,禁止私自更改设备参数。
二、安全用电要求1. 冷却塔设备必须接地可靠,确保电气安全。
2. 严禁在冷却塔设备周围放置易燃、易爆或有毒的物品。
3. 禁止在操作过程中拔电源插头,必须按规定程序进行操作。
三、操作要求1. 操作前必须穿戴好个人防护装备,包括防护眼镜、防护手套和防滑鞋等。
2. 操作人员必须牢记设备操作程序和安全注意事项,严禁擅自操作或操作不当。
3. 禁止在冷却塔设备运行时进行检修和维护,必须停机后进行。
4. 在清洗过程中,必须切断电源并确保设备处于停机状态。
5. 在维修和更换零部件时,必须使用专用工具,严禁用力过猛或随意拆卸设备。
6. 禁止在冷却塔上堆放物品,以免影响设备运行或引发安全事故。
7. 在工作区域必须清晰标示警示标识,以便提醒操作人员注意安全。
8. 发现设备故障或异常情况,应立即停机并上报相关部门进行处理。
四、事故应急处理1. 发生冷却塔设备故障或事故时,应立即切断电源并进行紧急救援。
2. 发生泄漏或溢出现象时,应及时采取措施进行清理,并通知相关人员进行处理。
3. 对于火灾等紧急情况,应根据情况按规定的应急流程进行处理。
五、检修和维护要求1. 按照规定定期对冷却塔设备进行检修和维护,确保设备安全运行。
2. 在检修和维护过程中,必须切断电源并采取安全保护措施。
3. 严禁在检修和维护过程中使用带电工具,必须使用绝缘工具。
4. 检修和维护完毕后,必须检查设备是否正常工作,确保安全。
冷却塔配管设计流程及注意事项冷却塔配管设计是冷却系统中非常重要的一部分,它关系到冷却塔的正常运行与效率。
下面是冷却塔配管设计的流程及注意事项。
流程:1.确定冷却塔的工作要求:首先要明确冷却塔的工作要求,包括冷却介质的温度、流量、压力等参数。
这些参数将直接影响到配管的尺寸和材质选择。
2.确定冷却塔的布置位置:冷却塔应尽量靠近冷却设备,以减少管道长度和压力损失。
同时还要考虑到冷却塔的排放口的位置,便于排放废热气体。
3.确定配管的尺寸和材质:根据冷却介质的流量和压力、管道长度等参数,计算出配管的尺寸。
通常情况下,配管要比进出口管道大一级或两级,以减小流阻。
对于高温和腐蚀介质,应选用耐高温和耐腐蚀的材质。
4.设计配管的平衡管:冷却塔系统中常需设置平衡管,以解决冷却塔系统中的压力平衡问题。
平衡管应满足一定的尺寸和布置要求,以达到平衡压力的效果。
5.确定支撑方式:配管的支撑方式应根据管道的材质、尺寸和重量等因素进行合理设计。
通常情况下,支撑件与管道应保持一定的间隔,以便于维修和检查。
6.设计防震和防腐蚀措施:冷却塔配管在使用过程中常常会受到震动和腐蚀的影响。
因此,在设计过程中应考虑防震和防腐蚀的措施,例如设置防震支架和使用耐腐蚀材料等。
7.进行热力计算:通过热力计算,可以确定配管的流阻、温降和压力损失等参数。
根据计算结果,可以进一步优化配管设计,以提高冷却塔的效率。
8.编制配管图纸:最后,根据上述设计结果,完成配管图纸的编制。
图纸应包括配管的尺寸、材质、支撑方式、防震和防腐蚀措施等信息。
注意事项:1.选择合适的材质:冷却塔配管在工作中常常受到高温和腐蚀的影响,因此选用耐高温和耐腐蚀的材质非常重要。
常用的材质有碳钢、不锈钢、玻璃钢等。
2.减小流阻:配管的流阻会影响到冷却塔的流量和效率,因此要尽量减小流阻。
可以通过合理选择管道的尺寸、增设流阻小的弯头、控制管道的长度等措施来减小流阻。
3.平衡管的设置:冷却塔系统中通常需要设置平衡管以平衡压力,平衡管的尺寸和布置要满足一定的要求,以确保平衡效果。
冷却塔操作规程一、引言冷却塔是一种常见的工业设备,用于降低水温并排除余热。
为了确保冷却塔的安全运行和高效工作,制定一套操作规程是必要的。
本文将详细介绍冷却塔的操作规程,包括操作前的准备工作、操作步骤、安全注意事项等。
二、操作前的准备工作1. 确保所有操作人员都接受过相关的培训,并具备操作冷却塔所需的技能和知识。
2. 确认冷却塔的工作状态和设备是否完好。
如有异常情况或故障,应立即报告维修部门进行处理。
3. 检查冷却塔周围的安全环境,清除可能存在的障碍物。
4. 穿戴个人防护装备,包括安全帽、防护眼镜、耳塞、防护手套和防滑鞋等。
三、操作步骤1. 启动冷却塔系统前,确保所有阀门处于关闭状态。
2. 按照冷却塔的启动顺序,逐一打开进水阀门、排水阀门和风机开关。
3. 监测冷却塔的水位,确保水位在正常范围内。
4. 检查冷却塔的水泵是否正常运行,如有异常应立即停机检修。
5. 监测冷却塔的水温和水压,确保水温和水压在正常范围内。
6. 定期检查冷却塔的风机和冷却介质,如有异常应及时清理或更换。
7. 定期清洗冷却塔的过滤器和喷头,确保畅通无阻。
四、安全注意事项1. 操作人员应严格按照操作规程进行操作,不得擅自更改或省略任何步骤。
2. 在操作过程中,应保持冷却塔周围的清洁和整洁,防止杂物堆积。
3. 操作人员应时刻关注冷却塔的运行状态,如有异常应及时报告并采取相应的措施。
4. 禁止在冷却塔上进行非工作相关的活动,如站立、跳跃等。
5. 禁止将任何物体投入冷却塔内,以免造成堵塞或损坏设备。
6. 禁止在冷却塔周围吸烟或使用明火,以防引发火灾。
7. 在操作过程中,应注意防止触电和滑倒等意外事故的发生。
8. 操作结束后,及时关闭冷却塔的各项设备和阀门,并进行必要的清理和维护。
五、总结冷却塔的操作规程是确保冷却塔安全运行和高效工作的重要依据。
操作人员应严格按照操作规程进行操作,并时刻关注冷却塔的运行状态,如有异常应及时报告并采取相应的措施。
逆流式冷却塔选型及参数摘要:逆流式冷却塔选型及参数I.逆流式冷却塔概述- 定义与作用- 选型考虑因素II.逆流式冷却塔参数- 冷却水流量- 外形尺寸- 风机直径与风量- 重量与运行重量- 噪音III.逆流式冷却塔优势与适用场景- 优势- 适用场景IV.逆流式冷却塔选型注意事项- 进水温度与出水温度- 冷却幅高- 填料选择正文:逆流式冷却塔选型及参数逆流式冷却塔是一种常见的冷却设备,通过将热水喷洒到填料上,利用空气对热水进行冷却,再将冷却后的水回收利用。
在选型时,需要考虑多个因素,包括冷却效果、设备尺寸、安装成本等。
1.逆流式冷却塔概述逆流式冷却塔采用逆流式气热交换技术,填料采用优质的改性聚氯乙波片,以扩散淋水面积;通过旋转布水方式,实现布水均匀,增强冷却效果。
这种类型的冷却塔适用于空调、制冷、空压站、加热炉及冷凝工艺等冷却水循环系统。
2.逆流式冷却塔参数在选择逆流式冷却塔时,需要关注以下参数:- 冷却水流量:冷却水流量是衡量冷却塔性能的重要指标,应根据实际需求选择合适的流量。
- 外形尺寸:逆流式冷却塔有多种尺寸,可根据安装空间选择合适的尺寸。
- 风机直径与风量:风机直径和风量影响冷却效果,需要根据实际需求进行选择。
- 重量与运行重量:了解冷却塔的净重和运行重量,以便于确定安装条件和运行成本。
- 噪音:选择噪音较低的冷却塔,以避免对周围环境产生影响。
3.逆流式冷却塔优势与适用场景逆流式冷却塔的优势包括:节能、水压低、风阻小、无滴水噪声和风动噪声等。
这些优势使其广泛应用于噪声要求严格的居民区内,空调界使用较多的冷却循环塔。
4.逆流式冷却塔选型注意事项在选择逆流式冷却塔时,需要注意以下几点:- 进水温度与出水温度:了解进水温度和出水温度,以便于确定冷却效果和设备选型。
- 冷却幅高:冷却幅高影响冷却效果,应选择合适的冷却幅高。
- 填料选择:填料是影响冷却效果的关键因素,应选择优质的填料。
综上所述,逆流式冷却塔的选型需要综合考虑多个因素,根据实际需求选择合适的参数和设备。
空调冷却塔的作用与原理空调冷却塔是一种用于冷却空调系统中冷冻水或冷却水的设备。
其作用是将从空调机组中流出来的高温高压制冷剂或冷却水通过喷淋系统喷淋在塔内的填料上,使其与空气接触,使热量从水中传递到空气中,从而达到冷却的效果。
本文将介绍空调冷却塔的原理、构造以及使用注意事项。
一、空调冷却塔的原理空调冷却塔的工作原理是利用水和空气之间的传热实现冷却。
水从空调机组中流出,经过泵送到冷却塔顶部的喷淋系统,喷淋在塔内的填料上,形成薄薄的水膜。
同时,空气也从塔底部进入,通过填料与水膜接触,将水中的热量带走,使水的温度下降。
冷却后的水再次被泵送回到空调机组中,继续循环使用。
二、空调冷却塔的构造空调冷却塔一般由进风口、风机、填料、水泵、喷淋装置、水箱等部分组成。
其中,进风口位于塔底,可以通过可调节的进风阀门来调节空气进入的量。
风机则负责将空气吸入塔内,并将热空气排出。
填料是塔内的重要组成部分,通常采用波纹式填料或者硬质塑料填料。
波纹式填料表面积大,利于水与空气的接触,塑料填料则具有耐腐蚀、耐高温等特点。
水泵则负责将水从机组中泵入塔内,喷淋装置则将水均匀地喷淋在填料上,水箱则用于储存冷却水。
三、空调冷却塔的使用注意事项1.冷却塔应安装在开阔的地方,远离建筑物和树木,以免影响进出风口的通风效果。
2.冷却塔的安装位置应远离有毒有害气体的排放口。
3.冷却塔的周围应保持清洁卫生,定期清理塔内的填料,清洗水箱和泵等设备。
4.冷却塔在使用过程中应定期检查和维护,确保设备的正常运行。
5.在冬季,应将塔内的水排干,以免水在低温环境下冻裂冷却塔。
6.为了保证水的质量和防止塔内的细菌滋生,应定期加入消毒剂进行消毒。
空调冷却塔是空调系统中重要的组成部分,其作用是通过水与空气之间的传热来实现冷却。
在使用过程中,需要注意安装位置、设备维护以及水质消毒等问题,以保证设备的正常运行和使用寿命。
良机冷却塔选型参数首先,流量是选择良机冷却塔的重要参数之一、流量通常以标准立方米/小时(Nm³/h)或千克/小时(kg/h)来表示。
根据实际需求,需要根据生产设备或工厂产能来确定流量范围。
不同的冷却塔能够处理的流量范围不同,因此在选型时需要确保所选的冷却塔能够满足实际流量要求。
其次,温差是选择良机冷却塔的另一个关键参数。
温差通常用来描述进出口水的温度差异。
温差越大,冷却效果越好。
温差的计算可以通过实际进出口温度来确定。
在选型时,应根据实际情况选择适当的温差范围,以确保冷却效果良好。
材质也是良机冷却塔选型的重要考虑因素之一、冷却塔通常由塔体、风机、填料、喷头等部件组成。
塔体可以采用钢制、玻璃钢、不锈钢等材质,而填料则通常采用塑料或金属材质。
在选择材质时,需考虑介质的性质、使用环境的要求以及设备的使用寿命等因素。
此外,排热量也是冷却塔选型的关键参数之一、排热量是指在规定的工况下,冷却塔能够排出的热量。
排热量与流量、温差、介质特性等因素有关。
在选型时,需根据实际需要确定排热量的范围,以便选取适合的冷却塔。
另外,还需要考虑其他一些技术参数,如噪音水平、能耗、整体尺寸以及防腐蚀要求等。
噪音水平是指冷却塔在工作时产生的噪音强度,需要根据使用环境的要求来选择。
能耗是指冷却塔在工作中所消耗的能量,优化能耗可以带来经济效益。
整体尺寸是指冷却塔的体积和形状,需要根据现场条件来选择合适的尺寸。
防腐蚀要求是指冷却塔是否需要具备防腐蚀性能,以防止在腐蚀环境中受到损坏。
在进行良机冷却塔选型时,需要综合考虑以上各个参数,并结合具体的应用场景和需求进行选择。
通过合理的选型,可以确保冷却塔的工作性能和使用寿命,提高生产效率和产品质量。
因此,在进行良机冷却塔选型时应慎重考虑,确保选择适合自身需求的设备。
冷却塔的操作规程及注意事项冷却塔是工业生产中常见的设备,用于降低水温并排除热量。
为了确保冷却塔的正常运行并确保操作人员的安全,需要遵守一系列的操作规程和注意事项。
以下是冷却塔的操作规程及注意事项:操作规程:1.物理检查a.在操作冷却塔之前,需要对冷却塔进行物理检查。
确保冷却塔的结构完整,无明显的破损和漏水。
b.检查与冷却塔相关的设备和管道的连接是否牢固,无泄漏。
2.电气检查a.检查冷却塔的电气设备是否正常工作。
b.确保冷却塔的电源连接正确,电线无暴露和破损。
3.安全保护a.确保冷却塔的操作人员全部熟悉相关的安全保护措施,并正确佩戴个人防护装备,包括安全帽、防护眼镜和手套等。
b.在操作冷却塔时,禁止将手或其他物体伸入设备内部。
4.操作步骤a.打开冷却塔的进水阀门,逐渐增加入水流量,确保水流均匀。
b.打开冷却塔的风机开关,确保风机正常运行。
c.监测冷却塔的出水温度和水位,确保在正常范围内。
d.定期检查冷却塔的冷却片,清除污垢和堵塞物。
5.检修维护a.定期进行检修和维护工作,包括清洗冷却塔和更换损坏的冷却片。
b.在进行检修和维护工作时,务必切断冷却塔的电源,确保操作人员的安全。
注意事项:1.操作人员应经过专业培训,熟悉冷却塔的构造和工作原理,并具备一定的机械维修技能。
2.操作人员应仔细阅读冷却塔的操作说明书,了解设备的使用方法和操作规程。
3.操作人员在操作冷却塔前,必须佩戴个人防护装备,包括安全帽、防护眼镜、防护手套等。
4.在操作冷却塔时,应确保操作平稳,不得过度开关阀门和开关,以免对设备造成损坏。
6.定期对冷却塔进行维护保养,包括清洁和更换冷却片。
清洁过程中应注意安全,切勿将手伸入设备内部。
7.冷却塔的周围应保持清洁,避免杂物堆积和灰尘堵塞设备的通风口。
8.在进行检修和维护工作时,务必切断冷却塔的电源,并确保设备停止运行,以免造成意外伤害。
9.对于容量较大的冷却塔,应安装液位控制器和温度控制器,以提高冷却效果并确保设备的安全运行。
冷却塔的操作及安全注意事项
一、启动前准备工作
1、清洁工作
首先要把水皿清洗干净,不能留下任何脏物或异物,将排水口打开用水把水皿清洗干净。
2、检查水塔
在检查传动零件之前,一定要先将马达的电源切开检查风车是否平顺运转,以及风车尾端与冷却水塔上本体的间隙是否达到最小。
检查电源的电压是否正确,所有的接线处应复合电工接线标准。
让风车运转半小时,如果有不正常的振动或噪音产生,请联络本公司的维护人员。
.
二、启动
1、抽水机
启动抽水机并检查其转动,当转动达到适当的转速时,用抽水机的出水阀来调整冷却水塔的水流量。
2、风车
清除入风口及出风口附近的所有异物,启动风车马达,当风扇开始运转,测量电流的安培数,电流的安培数必须要在马达铭板的额定安培数之内。
警告:如非必要不要让马达经常启动或停止,过于频繁的启动会导致线圈烧毁。
三、停止
关闭风机电源,关闭抽水机电源。
冷却塔开式和闭式的选用原则
冷却塔是一种用于散热和冷却的设备,广泛应用于工业和商业领域。
根据不同的需求和条件,可以选择使用开式冷却塔或闭式冷却塔。
下面是冷却塔开式和闭式的选用原则。
1.水源条件:开式冷却塔适用于有充足供水资源的地区,可以直接使用自然水源进行冷却。
而闭式冷却塔适用于供水资源有限的地区,可以循环使用水资源,减少水的消耗。
2.环境保护要求:开式冷却塔在散热过程中会释放水蒸气和热量,对环境造成一定的影响。
如果对环境保护要求较高,可以选择闭式冷却塔,减少对环境的影响。
3.成本考虑:开式冷却塔的建设和运行成本相对较低,适用于预算有限的项目。
闭式冷却塔的投资和运行成本较高,但可以通过节约水资源和减少废水排放而达到节能环保的目的。
4.冷却需求:开式冷却塔适用于需要大量散热和冷却的工况,比如电力站、化工厂等。
闭式冷却塔适用于对冷却温度和稳定性有较高要求的场合,比如制药厂、电子厂等。
5.操作和维护:开式冷却塔相对简单,操作和维护成本较低。
而闭式冷却塔需要定期维修和清洗,操作和维护成本较高。
6.安全风险:开式冷却塔在使用过程中存在水源被污染的风险,对人体健康有一定的威胁。
而闭式冷却塔由于循环使用水资源,对环境和人体健康的风险较低。
综上所述,冷却塔的选择应根据具体情况和需求进行综合考虑。
如果水资源丰富、预算有限且无环境保护要求,可以选择开式冷却塔;如果水资源有限、对环境保护要求高且有足够的预算,可以选择闭式冷却塔。
同时,还需考虑冷却需求、操作和维护成本、安全风险等因素,以选择最适合的冷却塔类型。
冷却塔设计方案及安全措施根据您的需求,我们为您提供冷却塔设计方案及相应的安全措施。
以下是我们的建议:冷却塔设计方案1. 结构设计: 冷却塔的结构应该能够承受预期的负荷,并具备良好的稳定性和抗风性能。
结构材料应选择耐腐蚀和耐候性能良好的材料,以确保长期使用的稳定性。
结构设计: 冷却塔的结构应该能够承受预期的负荷,并具备良好的稳定性和抗风性能。
结构材料应选择耐腐蚀和耐候性能良好的材料,以确保长期使用的稳定性。
2. 水循环系统设计: 冷却塔的水循环系统应具备高效能和稳定性。
建议采用闭式循环系统,以减少水的浪费。
此外,安装恰当的泵和过滤装置是确保水质清洁的关键。
水循环系统设计: 冷却塔的水循环系统应具备高效能和稳定性。
建议采用闭式循环系统,以减少水的浪费。
此外,安装恰当的泵和过滤装置是确保水质清洁的关键。
3. 风扇和通风系统: 冷却塔的通风系统应能够提供足够的通风量,以确保热量能够顺利散发。
风扇的数量和排列应根据实际需要进行合理设置,以达到最佳效果。
风扇和通风系统: 冷却塔的通风系统应能够提供足够的通风量,以确保热量能够顺利散发。
风扇的数量和排列应根据实际需要进行合理设置,以达到最佳效果。
4. 能耗优化: 在设计冷却塔时,考虑采用节能技术是非常重要的。
例如,使用高效率的风扇和泵,调整水流量以满足实际需求等,都可以有效降低能耗,并节约运行成本。
能耗优化: 在设计冷却塔时,考虑采用节能技术是非常重要的。
例如,使用高效率的风扇和泵,调整水流量以满足实际需求等,都可以有效降低能耗,并节约运行成本。
安全措施1. 防护措施: 冷却塔的外部和内部应采取必要的安全防护措施。
例如,安装围栏和锁定装置,以防止未经授权的人员进入冷却塔区域。
此外,对于可能产生飞溅和滴落的水,应采取必要的措施,确保周围区域的安全。
防护措施: 冷却塔的外部和内部应采取必要的安全防护措施。
例如,安装围栏和锁定装置,以防止未经授权的人员进入冷却塔区域。
无锡方舟流体科技有限公司 Wuxi ARK Fluid Science Technology Co.Ltd
携手方舟 共赢未来
方形横流开放式冷却塔
设计选型注意事项:
1、 冷却塔国际设计工况:进水温度t 1=37℃;出水温度t 2=32℃;湿球温度t=28℃;干球温度
θ=31.5℃;大气压力=9.94X104pa 。
2、 本公司标准冷却塔按国家设计工况设计。
亦可为客户提供非标准工况下的特殊,专项设计。
3、 由于场地限制或造型的需要,本公司可跟据户要求的尺寸进行特殊设计、定制,详情与我
们联系。
4、 基础各支撑面在同一水平面上,其标高及各尺寸误差应小于5mm 。
5、 冷却塔基础高度h2应根据出水总管管径及安装高度而定。
6、 两台或两台以上组装时,我公司将提供连通平衡管,以及平衡底盘水位。
7、 若用户需要我公司将出水法兰口径加大时,请在订货时说明。
8、 噪音的测量点为冷却塔的当量直径Dm 处。
9、 接管图表位单台的接管位置尺寸,多台拼装与此相同。
10 、不同型号塔连通时,必须考虑不同型号塔的底盘水位高度(尺寸E )而调整基础高度,以保持各塔水位平衡。
耐尔冷却塔注意事项■共二佳牛1.运转时•请保持规定的循环水量,水量如不适当,会引起能力降低,雾气飞扬。
•运转开始初期,有皮带伸长现象,请注意定期检查调整。
•运转时请充分注意振动、噪音等不正常现象,确认保持无异常状态。
2、维修管理•每月对冷却塔的减速器进行检查,必要时补充润滑油;检查皮带松紧度,必要时调整至合适张度,延长传动机构使用寿命;•如冷却塔长期停机,应松开皮带,以免承受不必要的张力;如在冬季,则需将冷却塔中的水放空并扫净,同时管道里的水也应放空,以免结冰;•正常运行时,应留意冷却塔水位,运转部件的运行情况等;皮带、轴承等易件,请定期更换•下部水槽、过滤网容易积存垃圾等,请定期清扫、排污。
•为防止大气污染造成水质恶化,产生水垢、微生物等有害物质,请进行管理水质。
■共二守入1、使用时•请在使用前仔细阅读《使用说明书》,按《使用说明书》的规定正确使用。
2、安装时•安装请委托本公司或专业人员。
•电加热器等可选件,请务必使用本公司指定的产品。
•在冷却塔周围,需要留出维修作业空间。
空间不充分时,安全作业困难,易出现工伤事故。
•冷却塔顶及塔内不允许使用电焊及气焊,以免造成火警;•冷却塔风机安装时应确保风扇叶片上的编号与扇芯上的对应位置编号一致;• 电机接线后,应对接线孔进行密封处理,以免进水;3、使用场所•请不要在可燃性气体有泄漏可能或有易燃品的地方使用,否则会发生火灾。
• 除日常的检查、保养外,还需要定期进行保养、维修。
•保养、维修需要专业技术,请与本公司服务网联系、协商。
•共二擎州•、有关施工范围交货场所为现场车上交货(平板货车。
下述工作不属本公司施工范围。
•卸货、吊起、横移的作业:•基础施工(包括基础螺栓的安装施工、填充水泥浆的作业、设置钢结构台架;•配管施工。
•电气施工。
2、有关施工场所的选定请依据相关法律法规,考虑噪音等限制,选定安装场所。
•通风良好的地方,避免冷却塔排出的湿热空气产生回流。
•冷却塔的近进风面应与建筑物保持一定的距离,确保通风顺畅;•不会受到其他热源热辐射的地方。
中小型冷却塔设计与计算【实用版】目录1.冷却塔的概述与分类2.冷却塔设计的主要参数3.冷却塔的设计计算方法4.冷却塔的选型与安装5.冷却塔的维护与注意事项正文一、冷却塔的概述与分类冷却塔是一种用于散热的设备,主要通过将循环冷却水与空气进行热交换,使水的温度降低,以达到对系统中产生的热量进行有效散热的目的。
根据塔体形状、冷却方式、用途等不同特点,冷却塔可以分为多种类型,如圆形冷却塔、方形冷却塔、自然通风冷却塔、机械通风冷却塔等。
二、冷却塔设计的主要参数在设计冷却塔时,需要考虑以下主要参数:干球温度、湿球温度、大气压力、进塔水量、进塔水温、出塔水温、进、出塔温差以及冷幅高。
这些参数将直接影响到冷却塔的散热效果、塔体尺寸、材料选择等。
三、冷却塔的设计计算方法冷却塔的设计计算主要包括以下几个步骤:1.根据气象条件和设备热负荷确定冷却水量;2.计算进塔水温和出塔水温的温差;3.确定冷却塔的冷幅高;4.根据空气流速、冷却水量和冷却幅高选择合适的冷却塔类型;5.校核冷却塔的散热能力是否满足设计要求。
四、冷却塔的选型与安装在冷却塔选型时,应根据实际工程需求、场地条件、冷却水量、进塔水温等因素进行综合考虑。
安装过程中,需要注意以下几点:1.冷却塔应安装在通风良好的地方,避免安装在狭窄、潮湿、高温的环境中;2.冷却塔的进水口和出水口应正确连接,且进水口应高于出水口;3.冷却塔的支架和塔体应牢固固定,确保安全运行;4.冷却塔的电路、管路应合理布置,避免影响设备运行和维护。
五、冷却塔的维护与注意事项冷却塔在运行过程中,需要定期进行维护,以确保其正常运行和延长使用寿命。
主要维护工作包括:1.清洗冷却塔内部,去除水垢、污垢等;2.检查冷却塔的结构、电路、管路等,发现问题及时修复;3.定期更换冷却塔的填料,以保持良好的换热效果;4.注意观察冷却塔的运行状况,发现异常及时处理。
总之,中小型冷却塔的设计与计算需要综合考虑多个因素,包括气象条件、设备热负荷、冷却水量等。
选择冷却塔的注意事项
冷却塔(The cooling tower)是用水作为循环冷却剂,从一系统中吸收热量排放至大气中,以降低水温的装置;其冷是利用水与空气流动接触后进行冷热交换产生蒸汽,蒸汽挥发带走热量达到蒸发散热、对流传热和辐射传热等原理来散去工业上或制冷空调中产生的余热来降低水温的蒸发散热装置,以保证系统的正常运行,装置一般为桶状,故名为冷却塔。
那么我们在选择冷却塔的时候,有哪些事项需要我们注意呢?下面我给大家介绍一下。
通常选用冷却塔是根据其制冷量而定,空调制冷系统冷却塔的循环水量,由制冷机的制冷能力、冷却水进出口水温差而定,通常所指的进出口水温差是指标准工况下设计的。
即进水温度为37℃、出水温度为32℃、湿球温度为28℃。
当冷却塔所在地区湿球温度不是标准工况,进出水温也变化时,其逼近度(逼近度为出水温度与湿球温度之差)也将变化。
如在华北地区,湿球温度为26.4℃、进水温度为35℃、出水温度为29.5℃,其逼近度为3℃。
逼近度直接影响冷却塔的制冷量,逼近度越小,其冷却能力越小;标准型100水吨冷却塔在逼近度为4度时;可冷却水100吨,在逼近度为3度时,只可冷却水量85吨,而要冷却100吨水量时,冷却塔必须选择标准型125吨冷却塔。
冷却塔选型方法:
1、冷却塔选择:主要依据是冷却循环水量。
冷却塔名义流量应
满足冷水机组要求的冷却水量,冷却塔进水、出水温度应分别与冷水机组冷凝器的出水和进水温度相一致;
2、封闭型冷却塔:对冷却循环水的水质要求高,或者冷却塔周围污染较重,含尘浓度较高;
3、噪声:根据冷却塔安装位置和周围环境对噪声的要求,考虑选择普通型、低噪音型和超低噪音型冷却塔;
闭式冷却塔的选型和开式冷却塔的选型差不多,都是要根据用户提供的参数来计算,这些参数有:
1、冷却量:主设备需要多少流量的工艺流体。
为了使闭式冷却塔拥有足够的富余量,我们一般会在算出需要的冷却水量后乘以适当的系数。
2、进塔水温度这是闭式冷却塔选型的重要参数,此参数将决定所选塔形的大小。
客户可从设备说明书得到,也可以现场实际测量。
3、出塔水温度出塔水温度取决于当地湿球温度。
因为水的降温靠的是蒸发散热原理,那么当空气里的水份达到一定的饱和值时,蒸发量就会变的很小,温降减慢。
因此,当地湿球温度的变化直接影响冷却塔的冷却作用。
闭式冷却塔在没有冷却塔机组的情况下,出水塔温度会与湿球温度相差2至5摄氏度。
4、当地湿球温度如何计算湿球温度?可以将温度计的温泡扎上润湿的纱布,并将纱布的下端浸于充水容器中,就成为湿球温度计。
将湿球温度计置于通风处,使空气不断流通,此时该温度计读数就是
湿球温度。
好了先介绍这些吧,想了解更多,咨询了解一下沃迪冷却塔。
