冷却塔知识一、基本简介冷却塔是集空气动力学、热力学、流体学、化学、生物化学、材料学、静、动态结构力学，加工技术等多种学科为一体的综合产物。
水质为多变量的函数，冷却更是多因素，多变量与多效应综合的过程。
随着冷却塔行业不断发展，越来越多的行业和企业运用到了冷却塔，也有很多企业进入到了冷却塔行业并发展。
二、产品原理1.冷却塔循环水系统中必须存在一定的《富余能量20%-25%》，在运行时就把这些能量聚集在某个阀门处，久而久之这些能量就白白地流失掉。
外置式水轮机就是利用这些《富余能量》转换为高效机械能，从而IO0%取代冷却塔风机电机达到节电目的。
2.外置式水轮机如何能达到电棚区动效率的关键是：了解冷却塔循环水系统设计中的富余能量，同时水轮机的叶轮设计也是关键，富余能量的组成主要由以下6个部分：1）循环水系统设计时必须考虑的余量值；2）换热设备的势能利用；3）水轮机的自身调节能力；4）循环水系统的动能转换效率；5）阀门没有开启到位时，由阀门所消耗的能量。
6）低流量通过合并再分流方法满足系统要求。
3.冷却塔旧塔节能改造冷却塔与换热设备之间由水泵来循环驱动，外置式水轮机利用回水压力能来转换驱动水轮机作功带动风机，一般按照三个冷却塔做节能改造,设计时流量偏大实际用量在60%左右，考虑到生产需求变化，节能改造方法是：二台塔为水轮棚区动，一台塔为电棚区动在夏季时段备用。
4.冷却塔新塔设计外置式水轮机的工作重点在于回水压力或回水流量来满足该水轮机带动风机作功能力，能量守恒定律——多少回水流量或压力转换二多少风机转速。
外置式水轮机转速根据系统流量的增减而增减，该系统三台外置式水轮机冷却塔，水轮机出水管三台塔贯通，通过旁通阀调整流量和便于维护。
三、产品结构外置式水轮机冷却塔顾名思义，其主要设备是安装在冷却塔风筒外面的水轮机。
外置式水轮机主要部件是304#不锈钢叶轮、316L不锈钢主轴、蜗壳主机采用碳钢。
导叶轮是能量转换的重要部件,循环水进入叶轮前,通过导叶轮时产生旋流，进一步提高了叶轮的能量转换效率。

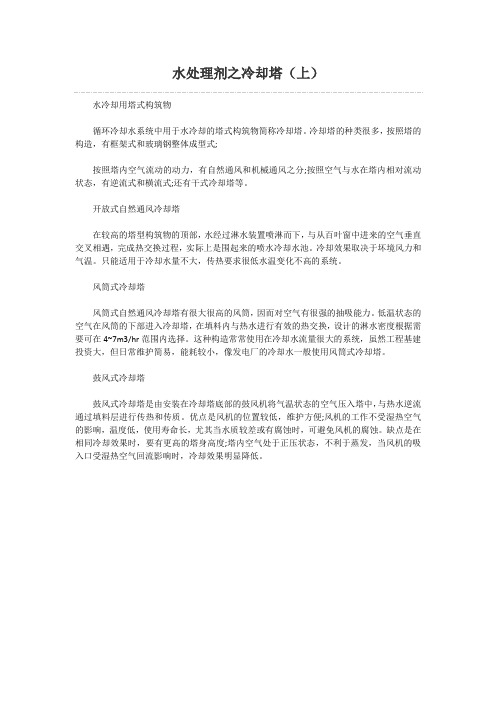

水处理剂之冷却塔（上）
水冷却用塔式构筑物
循环冷却水系统中用于水冷却的塔式构筑物简称冷却塔。
冷却塔的种类很多，按照塔的构造，有框架式和玻璃钢整体成型式;
按照塔内空气流动的动力，有自然通风和机械通风之分;按照空气与水在塔内相对流动状态，有逆流式和横流式;还有干式冷却塔等。
开放式自然通风冷却塔
在较高的塔型构筑物的顶部，水经过淋水装置喷淋而下，与从百叶窗中进来的空气垂直交叉相遇，完成热交换过程，实际上是围起来的喷水冷却水池。
冷却效果取决于坏境风力和气温。
只能适用于冷却水量不大，传热要求很低水温变化不高的系统。
风筒式冷却塔
风筒式自然通风冷却塔有很大很高的风筒，因而对空气有很强的抽吸能力。
低温状态的空气在风筒的下部进入冷却塔，在填料内与热水进行有效的热交换，设计的淋水密度根据需要可在4~7m3/hr范围内选择。
这种构造常常使用在冷却水流量很大的系统，虽然工程基建投资大，但日常维护简易，能耗较小，像发电厂的冷却水一般使用风筒式冷却塔。
鼓风式冷却塔
鼓风式冷却塔是由安装在冷却塔底部的鼓风机将气温状态的空气压入塔中，与热水逆流通过填料层进行传热和传质。
优点是风机的位置较低，维护方便;风机的工作不受湿热空气的影响，温度低，使用寿命长，尤其当水质较差或有腐蚀时，可避免风机的腐蚀。
缺点是在相同冷却效果时，要有更高的塔身高度;塔内空气处于正压状态，不利于蒸发，当风机的吸入口受湿热空气回流影响时，冷却效果明显降低。
冷却塔是利用水和空气的接触，通过蒸发作用来散去工业上或制冷空调中产生的废热的一种设备。
工业生产或制冷工艺过程中产生的废热，一般要用冷却水来导走。
从江、河、湖、海等天然水体中吸取一定量的水作为冷却水，冷却工艺设备吸取废热使水温升高，再排入江、河、湖、海，这种冷却方式称为直流冷却。
当不具备直流冷却条件时，则需要用冷却塔来冷却。
冷却塔的作用是将挟带废热的冷却水在塔内与空气进行热交换，使废热传输给空气并散人大气。
一、冷却塔工作基本原理干燥（低焓值）的空气经过风机的抽动后，自进风网处进入冷却塔内；饱和蒸汽分压力大的高温水分子向压力低的空气流动，湿热(高焓值)的水自播水系统洒入塔内。
当水滴和空气接触时，一方面由于空气与不的直接传热，另一方面由于水蒸汽表面和空气之间存在压力差，在压力的作用下产生蒸发现象，带到目前为走蒸发潜热，将水中的热量带走即蒸发传热，从而达到降温之目的。
二、冷却塔的工作过程以圆形逆流式冷却塔的工作过程为例：热水自主机房通过水泵以一定的压力经过管道、横喉、曲喉、中心喉将循环水压至冷却塔的播水系统内，通过播水管上的小孔将水均匀地播洒在填料上面；干燥的低晗值的空气在风机的作用下由底部入风网进入塔内，热水流经填料表面时形成水膜和空气进行热交换，高湿度高晗值的热风从顶部抽出，冷却水滴入底盆内，经出水管流入主机。
一般情况下，进入塔内的空气、是干燥低湿球温度的空气，水和空气之间明显存在着水分子的浓度差和动能压力差，当风机运行时，在塔内静压的作用下，水分子不断地向空气中蒸发，成为水蒸气分子，剩余的水分子的平均动能便会降低，从而使循环水的温度下降。
从以上分析可以看出，蒸发降温与空气的温度（通常说的干球温度）低于或高于水温无关，只要水分子能不断地向空气中蒸发，水温就会降低。
但是，水向空气中的蒸发不会无休止地进行下去。
当与水接触的空气不饱和时，水分子不断地向空气中蒸发，但当水气接触面上的空气达到饱和时，水分子就蒸发不出去，而是处于一种动平衡状态。
冷却塔清洗水处理方案1. 引言冷却塔是许多工业领域中用于降低设备温度的关键设备之一。
在运行过程中，冷却塔被大量空气中的灰尘、微生物、铁锈和沉积物等污染物污染，降低了其效率，甚至可能导致塔堵塞。
因此，进行定期的清洗和维护至关重要。
本文将介绍一种冷却塔清洗水处理方案，旨在提高冷却塔的清洗效果，并减少对环境的负面影响。
2. 冷却塔清洗水处理方案的原理冷却塔清洗水处理方案主要通过以下几个步骤来实现：2.1 前处理在清洗冷却塔之前，首先需要对清洗水进行处理。
前处理包括以下几个步骤：•净化：通过过滤和沉积物分离等处理，去除清洗水中的大颗粒杂质和悬浮物，以防止对冷却塔造成二次污染。
•软化：由于硬水中可能含有钙、镁等硬度离子，会在清洗过程中产生水垢，影响清洗效果，因此需要利用软水设备软化水质。
•除菌：通过加入适量的杀菌剂来杀灭清洗水中的细菌和其他微生物，防止其在清洗过程中繁殖和污染冷却塔。
2.2 清洗经过前处理的清洗水进入冷却塔进行清洗。
清洗过程中，清洗水要能够有效地清除塔内的污染物以及生成的水垢等。
一种常见的清洗方法是使用高压水枪，通过高压水流冲刷冷却塔内的污垢。
清洗过程中要特别注意清洗水流的方向和作用力，以保证清洗效果的均匀和彻底。
2.3 后处理清洗结束后，需要对清洗水进行后处理，以减少对环境的污染。
后处理包括以下几个步骤：•沉淀：将清洗水中的悬浮物通过沉淀等方式分离出来，以减少悬浮物对环境的影响。
•中和：如果清洗水中含有酸或碱性物质，需要进行中和处理，使其pH值保持在中性范围内。
•再利用：经过后处理的清洗水，可以经过一定的处理后再次用于冷却塔的清洗，以减少对水资源的浪费。
3. 冷却塔清洗水处理方案的优点使用冷却塔清洗水处理方案具有以下几个优点：•减少污染物对冷却塔的影响：通过前处理和清洗过程中的高压水枪等手段，能够有效清除冷却塔内的污染物，减少对冷却塔的堵塞和影响。
•提高清洗效果：采用软化水处理和添加适量的杀菌剂等措施，能够减少水垢的产生和细菌的繁殖，提高清洗效果。
冷却塔培训资料一、冷却塔概述冷却塔是一种常见的热交换设备，用于将工业过程中产生的热量转移到环境中，以保持系统的稳定运行温度。
它通常用于冷却水、冷却液或蒸汽的冷却过程。
冷却塔的工作原理是通过水与空气之间的热量交换，将热量从水中排出，从而降低水的温度。
二、冷却塔的分类1. 自然通风冷却塔：依靠自然对流和风力来实现冷却效果，通常用于小型冷却系统或低温冷却。
2. 强制通风冷却塔：通过风机强制对流来增加冷却效果，适用于大型冷却系统或高温冷却。
三、冷却塔的工作原理冷却塔的工作原理基于湿式冷却的原理。
当热水进入冷却塔的顶部，它会通过填料层，与冷却塔中下降的空气进行接触。
在这个过程中，热水中的热量会被传递给空气，使得水的温度下降。
同时，水中的一部分会蒸发成水蒸气，从而带走更多的热量。
最后，冷却的水会从冷却塔的底部流出，而冷却塔中上升的湿空气则通过风机排出。
四、冷却塔的组成部分1. 塔体：冷却塔的主体结构，通常由钢材或混凝土建造而成。
2. 填料：用于增加冷却塔内的表面积，以便增强热量交换效果。
常见的填料材料包括塑料、金属或陶瓷。
3. 风机：用于产生空气流动，增加冷却效果。
4. 水泵：用于将冷却塔中的冷却液循环送回冷却系统中。
5. 水池：用于接收冷却塔中流出的冷却液。
五、冷却塔的维护与管理1. 定期清洗：冷却塔内部的填料和水管容易积聚污垢，影响冷却效果。
定期清洗可以保持冷却塔的正常运行。
2. 检查水质：水质的变化会影响冷却塔的运行效果，定期检查水质，保持水质的稳定。
3. 检查风机和水泵：风机和水泵是冷却塔的核心部件，定期检查它们的运行情况，确保其正常工作。
4. 定期维护：冷却塔需要定期维护，包括润滑轴承、检查电气设备等。
六、冷却塔的安全注意事项1. 高温注意：冷却塔中的水或冷却液可能存在高温，操作人员应注意防烫。
2. 电气安全：冷却塔中的电气设备应定期检查，确保安全可靠。
3. 防滑措施：冷却塔的工作平台和楼梯等区域应采取防滑措施，以防止工作人员滑倒。
冷却塔知识点总结一、简介冷却塔是一种用于冷却工业设备或生产过程中产生的热量的设备。
其工作原理是利用水和空气的接触来散发热量，从而达到降低温度的目的。
冷却塔广泛应用于电厂、化工厂、炼油厂、空调系统等领域。
二、分类根据不同的工作原理，冷却塔可以分为湿式冷却塔和干式冷却塔两种类型。
湿式冷却塔主要是通过水和空气的接触来进行热交换的，而干式冷却塔则是利用风来进行热交换。
此外，根据形状和结构的不同，冷却塔还可以分为立式冷却塔和横式冷却塔。
三、工作原理1. 湿式冷却塔湿式冷却塔是最常见的一种冷却方式，其工作原理是将热水喷洒到塔顶的填料中，在塔中形成薄水膜，当冷却风通过填料时，水蒸发会带走热量，从而降低水的温度。
随后，经过塔底的冷却水由水泵再次提升到顶部填料进行再次循环。
2. 干式冷却塔干式冷却塔是利用风来进行热交换的，其工作原理是将热水喷洒到塔顶的填料上并利用风冷却的原理来散发热量。
经过填料的冷却空气会带走热量，从而实现冷却水的目的。
四、冷却塔的构成冷却塔一般由风道系统、填料层、风扇和水泵等组成。
其中填料层是冷却塔的关键部分，它能够增加水与空气的接触面积，加快热交换速度。
同时，风扇用来增加空气流通，从而实现更好的冷却效果。
五、冷却塔的应用冷却塔广泛应用于各种工业设备的冷却，包括发电厂、石油化工厂、食品加工厂等。
此外，冷却塔还被用于空调系统的冷却。
在热电厂中，冷却塔能够帮助将发电过程中产生的大量热量散发出去，保证设备的正常运行。
六、冷却塔的维护为了保证冷却塔的正常运行以及延长其使用寿命，定期的维护和清洁是十分重要的。
主要包括清理填料层内的杂物、保证风扇无异物堵塞、检查水泵运行状态等。
七、冷却塔的节能措施为了降低能耗，提高冷却效率，可以采取一系列节能措施。
如采用高效的填料、控制水泵和风扇的运行频率、增加冷却设备的表面积等。
八、冷却塔的发展趋势随着工业技术的不断进步，冷却塔的设计和制造技术也在不断发展。
越来越多的新型材料和技术应用于冷却塔中，以提高其效率和使用寿命。
