冷却塔基本知识介绍

冷却塔知识一、基本简介冷却塔是集空气动力学、热力学、流体学、化学、生物化学、材料学、静、动态结构力学，加工技术等多种学科为一体的综合产物。

水质为多变量的函数，冷却更是多因素，多变量与多效应综合的过程。

随着冷却塔行业不断发展，越来越多的行业和企业运用到了冷却塔，也有很多企业进入到了冷却塔行业并发展。

二、产品原理1.冷却塔循环水系统中必须存在一定的《富余能量20%-25%》，在运行时就把这些能量聚集在某个阀门处，久而久之这些能量就白白地流失掉。

外置式水轮机就是利用这些《富余能量》转换为高效机械能，从而IO0%取代冷却塔风机电机达到节电目的。

2.外置式水轮机如何能达到电棚区动效率的关键是：了解冷却塔循环水系统设计中的富余能量，同时水轮机的叶轮设计也是关键，富余能量的组成主要由以下6个部分：1）循环水系统设计时必须考虑的余量值；2）换热设备的势能利用；3）水轮机的自身调节能力；4）循环水系统的动能转换效率；5）阀门没有开启到位时，由阀门所消耗的能量。

6）低流量通过合并再分流方法满足系统要求。

3.冷却塔旧塔节能改造冷却塔与换热设备之间由水泵来循环驱动，外置式水轮机利用回水压力能来转换驱动水轮机作功带动风机，一般按照三个冷却塔做节能改造,设计时流量偏大实际用量在60%左右，考虑到生产需求变化，节能改造方法是：二台塔为水轮棚区动，一台塔为电棚区动在夏季时段备用。

4.冷却塔新塔设计外置式水轮机的工作重点在于回水压力或回水流量来满足该水轮机带动风机作功能力，能量守恒定律——多少回水流量或压力转换二多少风机转速。

外置式水轮机转速根据系统流量的增减而增减，该系统三台外置式水轮机冷却塔，水轮机出水管三台塔贯通，通过旁通阀调整流量和便于维护。

三、产品结构外置式水轮机冷却塔顾名思义，其主要设备是安装在冷却塔风筒外面的水轮机。

外置式水轮机主要部件是304#不锈钢叶轮、316L不锈钢主轴、蜗壳主机采用碳钢。

导叶轮是能量转换的重要部件,循环水进入叶轮前,通过导叶轮时产生旋流，进一步提高了叶轮的能量转换效率。

冷却塔基本知识名目1、冷却塔的作用2、冷却塔的分类3、各种冷却塔简述1、冷却塔的作用4 -d—冷却曙［打一至弋如图1所示的火电厂为例，锅炉回将水加热成高温高压蒸汽；推动汽轮机（2）作功使发电机（3）发电。

经汽轮机作功后的乏汽排入凝汽器（4），与冷却水进行热交换凝聚成水，再用水泵打回锅炉循环使用。

这一热力循环过程中；乏汽的废热在凝汽器中传给了冷却水，使水温升高.挟带废热的冷却水，在冷却塔（5）中将其热量传给空气（6）,从塔筒出口排人大气。

在冷却塔内冷却过的水变为低温水，水泵将其再送入凝汽器，循环使用。

前一循环为锅炉中水的循环，后一循环为冷却水的循环、其他工业部门，如石油、化工、钢铁等，也广泛使用冷却塔。

冷却塔中水和空气的热交换方式之一是，流过水表面的空气与水直截了当接触，通过接触传热和蒸发散热，把水中的热量传输给空气.用这种冷却方式的称为湿式冷却塔（简称湿塔）。

湿塔的热交换效率高，水被冷却的极限温度为空气的湿球温度.然而，水因蒸发而造成损耗；蒸发又依循环的冷却水含盐度增加，为了稳固水质，必须排掉一部分含盐度较高的水；风吹也会造成水的缺失。

这些水的亏损必须有足够的新水连续补充，因此，湿塔需要有补给水的水源。

缺水地区，补充水有困难的情形下；只能采纳干式冷却塔（简称干塔或空冷塔）。

干塔中空气与水（也有空气与乏汽）的热交换；是通过由金属管组成的散热器表面传热，将管内的水或乏汽的热量传输给散热器外流淌的空气。

干塔的热交换效率比湿塔低，冷却的极限温度为空气的干球温度。

2、冷却塔的分类目前差不多被剔除的冷却塔型那个地点不再介绍，现还在使用的塔型，分类如下。

A、按通风方式分按通风方式分有：自然通风冷却塔机械通风冷却塔混合通风冷却塔。

B、按热水和空气的接触方式分按热水和空气的接触方式分有：湿式冷却塔；干式冷却塔；干湿式冷却塔。

C、按热水和空气的流淌方向分按热水和空气的流淌方向分有：逆流式冷却塔；横流（交流）式冷却塔；混流式冷却塔。

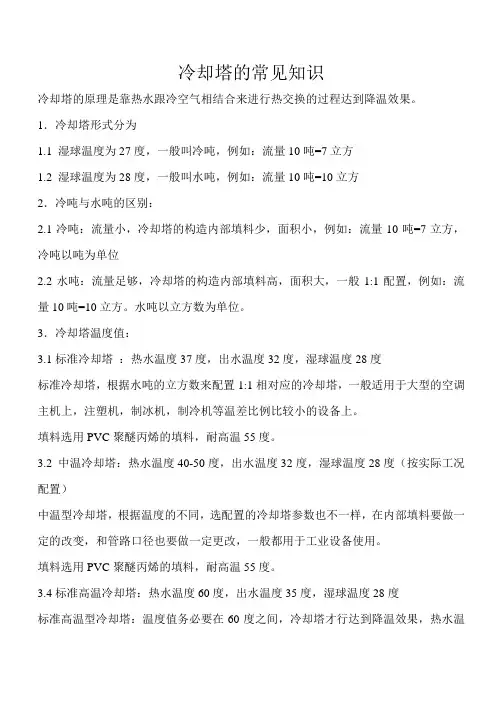

冷却塔的常见知识冷却塔的原理是靠热水跟冷空气相结合来进行热交换的过程达到降温效果。

1．冷却塔形式分为1.1 湿球温度为27度，一般叫冷吨，例如：流量10吨=7立方1.2 湿球温度为28度，一般叫水吨，例如：流量10吨=10立方2．冷吨与水吨的区别：2.1冷吨：流量小，冷却塔的构造内部填料少，面积小，例如：流量10吨=7立方，冷吨以吨为单位2.2水吨：流量足够，冷却塔的构造内部填料高，面积大，一般1:1配置，例如：流量10吨=10立方。

水吨以立方数为单位。

3．冷却塔温度值：3.1标准冷却塔：热水温度37度，出水温度32度，湿球温度28度标准冷却塔，根据水吨的立方数来配置1:1相对应的冷却塔，一般适用于大型的空调主机上，注塑机，制冰机，制冷机等温差比例比较小的设备上。

填料选用PVC聚醚丙烯的填料，耐高温55度。

3.2 中温冷却塔：热水温度40-50度，出水温度32度，湿球温度28度（按实际工况配置）中温型冷却塔，根据温度的不同，选配置的冷却塔参数也不一样，在内部填料要做一定的改变，和管路口径也要做一定更改，一般都用于工业设备使用。

填料选用PVC聚醚丙烯的填料，耐高温55度。

3.4标准高温冷却塔：热水温度60度，出水温度35度，湿球温度28度标准高温型冷却塔：温度值务必要在60度之间，冷却塔才行达到降温效果，热水温度越高，冷却塔降温效果越明显，在60度降到35度这个范围，温度一点在58-62之间这个波动。

才能保证高温冷却塔最佳效果。

一般用于工业设备上面。

内部填料采用白色PP材质，耐高温120度。

管件，喷头，布水管等全部用热浸镀锌铁件。

3.5 超高温冷却塔：热水温度90度，出水温度35度，湿球温度28度（按实际工况配置）超商温冷却塔的温度范围值在65-90度之间，根据具体温度来选配置，相对应的冷却塔参数，跟中温型冷却塔有点相类似，一般用于工业上。

内部填料采用白色PP材质，耐高温120度。

管件，喷头，布水管等全部用热浸镀锌铁件。

冷却塔基本知识名目1、冷却塔的作用2、冷却塔的分类3、各种冷却塔简述1、冷却塔的作用如图1 所示的火电厂为例，锅炉回将水加热成高温高压蒸汽；推动汽轮机（2）作功使发电机（3）发电。

经汽轮机作功后的乏汽排入凝汽器（4），与冷却水进行热交换凝聚成水，再用水泵打回锅炉循环使用。

这一热力循环过程中；乏汽的废热在凝汽器中传给了冷却水，使水温升高．挟带废热的冷却水，在冷却塔（5）中将其热量传给空气（6），从塔筒出口排人大气。

在冷却塔内冷却过的水变为低温水，水泵将其再送入凝汽器，循环使用。

前一循环为锅炉中水的循环，后一循环为冷却水的循环、其他工业部门，如石油、化工、钢铁等，也广泛使用冷却塔。

冷却塔中水和空气的热交换方式之一是，流过水表面的空气与水直截了当接触，通过接触传热和蒸发散热，把水中的热量传输给空气．用这种冷却方式的称为湿式冷却塔（简称湿塔）。

湿塔的热交换效率高，水被冷却的极限温度为空气的湿球温度．然而，水因蒸发而造成损耗；蒸发又依循环的冷却水含盐度增加，为了稳固水质，必须排掉一部分含盐度较高的水；风吹也会造成水的缺失。

这些水的亏损必须有足够的新水连续补充，因此，湿塔需要有补给水的水源。

缺水地区，补充水有困难的情形下；只能采纳干式冷却塔（简称干塔或空冷塔）。

干塔中空气与水（也有空气与乏汽）的热交换；是通过由金属管组成的散热器表面传热，将管内的水或乏汽的热量传输给散热器外流淌的空气。

干塔的热交换效率比湿塔低，冷却的极限温度为空气的干球温度。

2、冷却塔的分类目前差不多被剔除的冷却塔型那个地点不再介绍，现还在使用的塔型，分类如下。

A、按通风方式分按通风方式分有：自然通风冷却塔机械通风冷却塔混合通风冷却塔。

B、按热水和空气的接触方式分按热水和空气的接触方式分有：湿式冷却塔；干式冷却塔；干湿式冷却塔。

C、按热水和空气的流淌方向分按热水和空气的流淌方向分有：逆流式冷却塔；横流（交流）式冷却塔；混流式冷却塔。

D、其他型式的冷却塔其他型式有喷流式冷却塔和用转盘提水冷却的冷却塔。

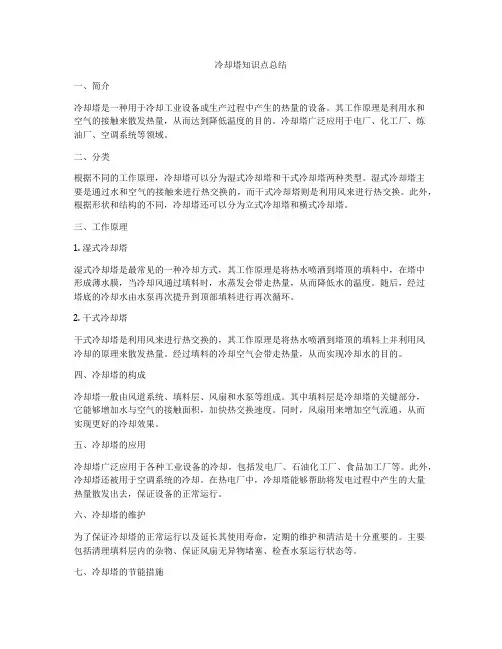

冷却塔知识点总结一、简介冷却塔是一种用于冷却工业设备或生产过程中产生的热量的设备。

其工作原理是利用水和空气的接触来散发热量，从而达到降低温度的目的。

冷却塔广泛应用于电厂、化工厂、炼油厂、空调系统等领域。

二、分类根据不同的工作原理，冷却塔可以分为湿式冷却塔和干式冷却塔两种类型。

湿式冷却塔主要是通过水和空气的接触来进行热交换的，而干式冷却塔则是利用风来进行热交换。

此外，根据形状和结构的不同，冷却塔还可以分为立式冷却塔和横式冷却塔。

三、工作原理1. 湿式冷却塔湿式冷却塔是最常见的一种冷却方式，其工作原理是将热水喷洒到塔顶的填料中，在塔中形成薄水膜，当冷却风通过填料时，水蒸发会带走热量，从而降低水的温度。

随后，经过塔底的冷却水由水泵再次提升到顶部填料进行再次循环。

2. 干式冷却塔干式冷却塔是利用风来进行热交换的，其工作原理是将热水喷洒到塔顶的填料上并利用风冷却的原理来散发热量。

经过填料的冷却空气会带走热量，从而实现冷却水的目的。

四、冷却塔的构成冷却塔一般由风道系统、填料层、风扇和水泵等组成。

其中填料层是冷却塔的关键部分，它能够增加水与空气的接触面积，加快热交换速度。

同时，风扇用来增加空气流通，从而实现更好的冷却效果。

五、冷却塔的应用冷却塔广泛应用于各种工业设备的冷却，包括发电厂、石油化工厂、食品加工厂等。

此外，冷却塔还被用于空调系统的冷却。

在热电厂中，冷却塔能够帮助将发电过程中产生的大量热量散发出去，保证设备的正常运行。

六、冷却塔的维护为了保证冷却塔的正常运行以及延长其使用寿命，定期的维护和清洁是十分重要的。

主要包括清理填料层内的杂物、保证风扇无异物堵塞、检查水泵运行状态等。

七、冷却塔的节能措施为了降低能耗，提高冷却效率，可以采取一系列节能措施。

如采用高效的填料、控制水泵和风扇的运行频率、增加冷却设备的表面积等。

八、冷却塔的发展趋势随着工业技术的不断进步，冷却塔的设计和制造技术也在不断发展。

越来越多的新型材料和技术应用于冷却塔中，以提高其效率和使用寿命。

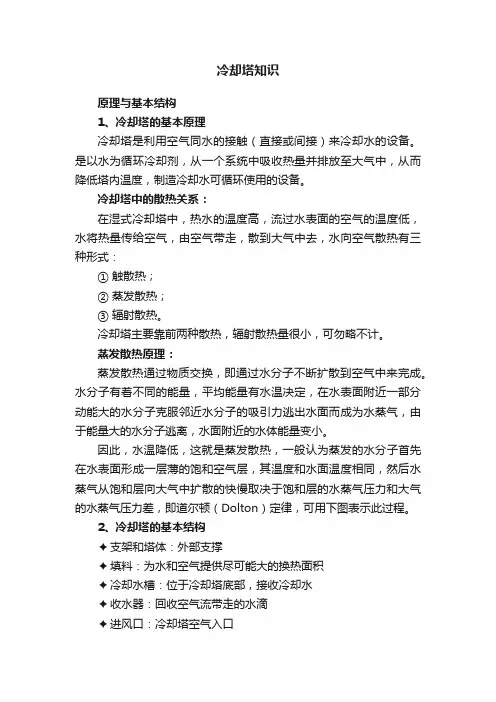

冷却塔知识原理与基本结构1、冷却塔的基本原理冷却塔是利用空气同水的接触（直接或间接）来冷却水的设备。

是以水为循环冷却剂，从一个系统中吸收热量并排放至大气中，从而降低塔内温度，制造冷却水可循环使用的设备。

冷却塔中的散热关系：在湿式冷却塔中，热水的温度高，流过水表面的空气的温度低，水将热量传给空气，由空气带走，散到大气中去，水向空气散热有三种形式：① 触散热；② 蒸发散热；③ 辐射散热。

冷却塔主要靠前两种散热，辐射散热量很小，可勿略不计。

蒸发散热原理：蒸发散热通过物质交换，即通过水分子不断扩散到空气中来完成。

水分子有着不同的能量，平均能量有水温决定，在水表面附近一部分动能大的水分子克服邻近水分子的吸引力逃出水面而成为水蒸气，由于能量大的水分子逃离，水面附近的水体能量变小。

因此，水温降低，这就是蒸发散热，一般认为蒸发的水分子首先在水表面形成一层薄的饱和空气层，其温度和水面温度相同，然后水蒸气从饱和层向大气中扩散的快慢取决于饱和层的水蒸气压力和大气的水蒸气压力差，即道尔顿（Dolton）定律，可用下图表示此过程。

2、冷却塔的基本结构✦支架和塔体：外部支撑✦填料：为水和空气提供尽可能大的换热面积✦冷却水槽：位于冷却塔底部，接收冷却水✦收水器：回收空气流带走的水滴✦进风口：冷却塔空气入口✦淋水装置：将冷却水喷出✦风机：向冷却塔内送风✦轴流风扇用于诱导通风冷却塔。

✦轴流/离心风扇用于强制通风冷却塔。

✦冷却塔百叶窗：平均进气气流；保留塔内水分。

种类及其优缺点1、自然通风冷却塔密度较小的热空气自冷却塔顶部流出；密度较大的冷空气自塔底部进入冷却塔填补；不需风机；混凝土塔<200 m；用于大热量的冷却。

2、机械通风冷却塔大功率风机强制空气与循环水的换热；填料表面的水膜可以最大限度地与空气进行换热；冷却效率的决定因素有很多；多种冷却能力备选；可以多冷却塔同时工作，例如8塔联控。

强制通风：空气由离心风扇吹入通风口；优势：适用于气流阻力较大的塔体；离心风扇噪声相对较小。

-----冷却塔原理-----A.简介：冷却塔为一利用水作为循环冷却剂，从一系统中吸收热量排放至大气中，以降低水温的装置；其冷却系借着水的蒸发过程来完成，并使冷却水可以继续的循环使用，从经济效益看，无形中减少了成本的浪费。

B.蒸发冷却原理：冷却塔冷却方法，系将热水喷洒至散热材表面与通过之移动空气相接触，此际，热水与冷空气之间即产生显热之热交换作用，同时部份的热水被蒸发，亦即蒸发水汽中其蒸发潜热被排放至空气中，最后经冷却后的水落入水槽内，利用帮浦将其传送至热交换热器中，再予吸收热量。

C.冷却塔运转概念：所谓湿空气测定法--泛指测定大气状况有关之一门科学，特别是指空气中所含水份之测定；在冷却塔内由于水份中损失之大部份热量，系直接与大空气接触后而被吸收，因此，特地介绍有关知识于后：根据热力学定律，热水经过冷却塔时，放出之热量相等于空气由入口至出口时所吸收之热量。

L ×（t2-t1 )=G ×（h2-h1）其质量之传递可以下列公式表示之：G×eg=ka (EI-eg) dv (1)eg : 空气总质量之热焓k : 冷却塔单位面积之热惯流率系数a : 常数El ：在一定水温时之饱和空气热焓kcal/kg (BTU/Ib）上式（1）称为"冷却特性质"，下图（1）为冷却塔冷却过程曲线图，上端之曲线为水的运转线，起始热水温度A点至冷水温度B点为止；下端汁斜线C-D为空气运转线，C点位置在相当于入风口湿球温度之热含处，水与空气比（L/G）等于空气运转线C-D之斜率，D点表示出风口空气温度，斜率C-D 之投影长度为冷却温度差，F 点表示出风口空气之湿球温度。

积分值为冷却过程中产生之热传递单位数，其值等于图（1）中之ABCD四点构成面积，此值等于冷却塔之特性值，其值随水与空气之比率而变化。

kav/L = (L/G)" x Ckav/L：冷却塔特性质L/G：水/空气比C：常数n：一0.6-----冷却塔配管方式-----A.一般注意事项•按装方向及置放要领1.只要注意容易配管即可。

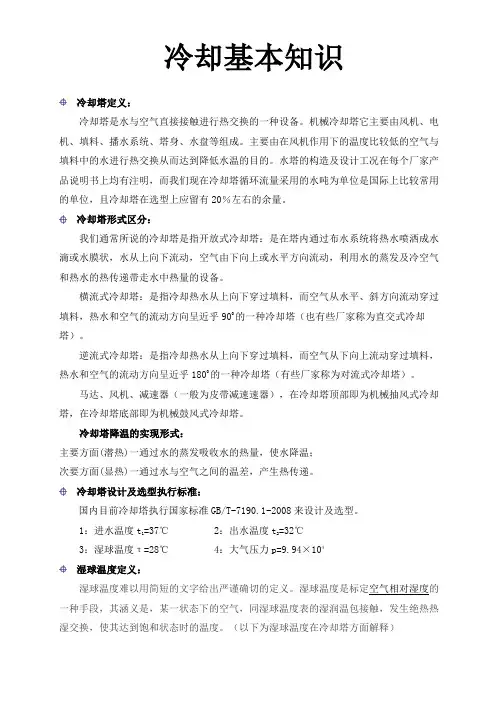

冷却基本知识冷却塔定义：冷却塔是水与空气直接接触进行热交换的一种设备。

机械冷却塔它主要由风机、电机、填料、播水系统、塔身、水盘等组成。

主要由在风机作用下的温度比较低的空气与填料中的水进行热交换从而达到降低水温的目的。

水塔的构造及设计工况在每个厂家产品说明书上均有注明，而我们现在冷却塔循环流量采用的水吨为单位是国际上比较常用的单位，且冷却塔在选型上应留有20％左右的余量。

冷却塔形式区分：我们通常所说的冷却塔是指开放式冷却塔：是在塔内通过布水系统将热水喷洒成水滴或水膜状，水从上向下流动，空气由下向上或水平方向流动，利用水的蒸发及冷空气和热水的热传递带走水中热量的设备。

横流式冷却塔：是指冷却热水从上向下穿过填料，而空气从水平、斜方向流动穿过填料，热水和空气的流动方向呈近乎900的一种冷却塔（也有些厂家称为直交式冷却塔）。

逆流式冷却塔：是指冷却热水从上向下穿过填料，而空气从下向上流动穿过填料，热水和空气的流动方向呈近乎1800的一种冷却塔（有些厂家称为对流式冷却塔）。

马达、风机、减速器（一般为皮带减速速器），在冷却塔顶部即为机械抽风式冷却塔，在冷却塔底部即为机械鼓风式冷却塔。

冷却塔降温的实现形式：主要方面(潜热)一通过水的蒸发吸收水的热量，使水降温；次要方面(显热)一通过水与空气之间的温差，产生热传递。

冷却塔设计及选型执行标准：国内目前冷却塔执行国家标准GB/T-7190.1-2008来设计及选型。

1：进水温度t1=37℃ 2：出水温度t2=32℃3：湿球温度τ=28℃ 4：大气压力p=9.94×104湿球温度定义：湿球温度难以用简短的文字给出严谨确切的定义。

湿球温度是标定空气相对湿度的一种手段，其涵义是，某一状态下的空气，同湿球温度表的湿润温包接触，发生绝热热湿交换，使其达到饱和状态时的温度。

（以下为湿球温度在冷却塔方面解释）代表在某一地点某一时间，水通过蒸发所能达到的最低温度。

即水在冷却塔中可能被冷却到的最低温度，即冷却塔出水温度的最低极限值。
