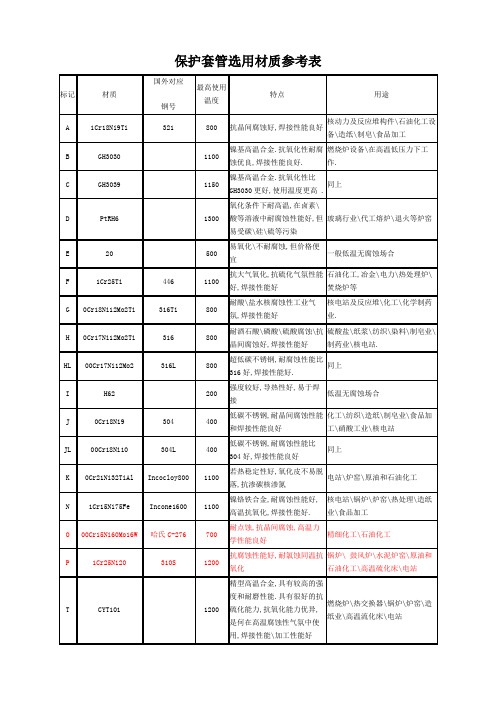

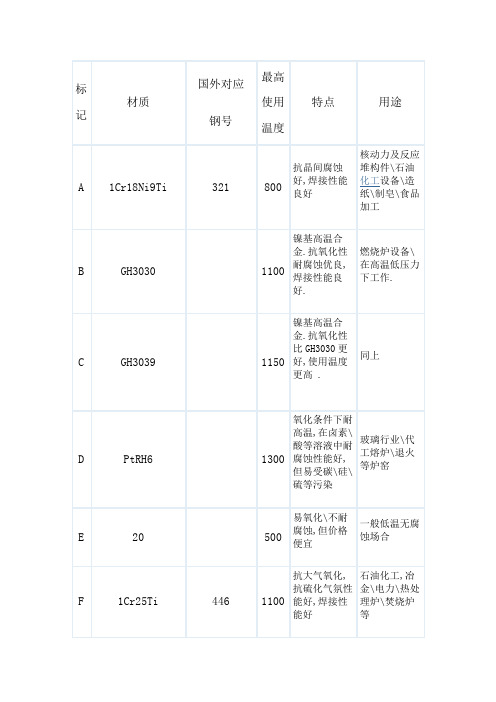

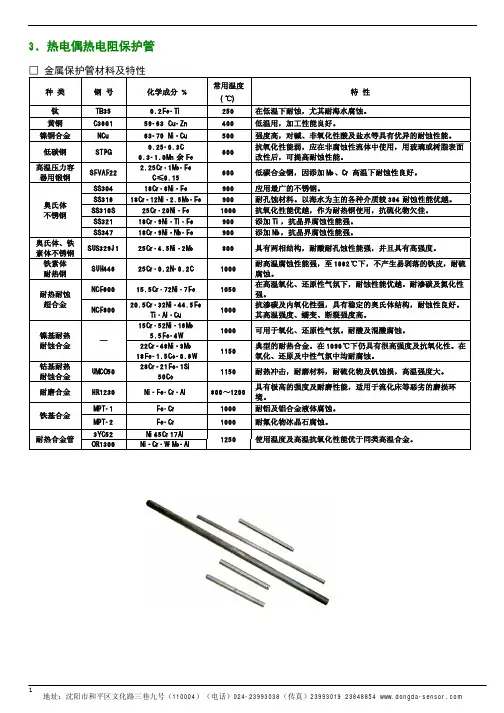

热电偶热电阻保护套管选用材质参考表

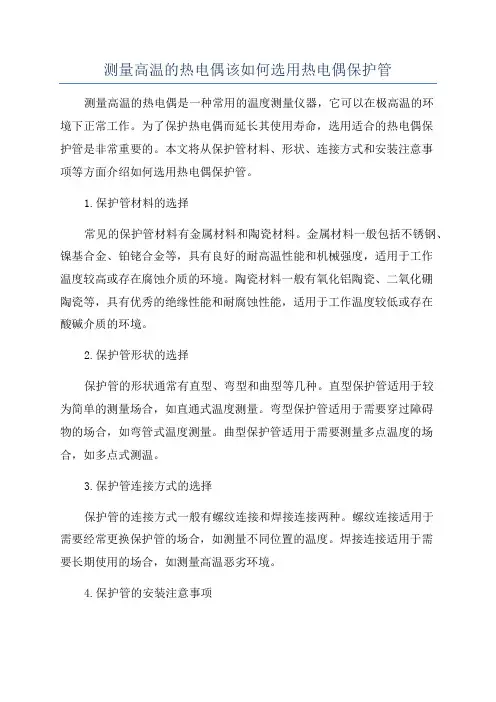

测量高温的热电偶该如何选用热电偶保护管测量高温的热电偶是一种常用的温度测量仪器，它可以在极高温的环境下正常工作。

为了保护热电偶而延长其使用寿命，选用适合的热电偶保护管是非常重要的。

本文将从保护管材料、形状、连接方式和安装注意事项等方面介绍如何选用热电偶保护管。

1.保护管材料的选择常见的保护管材料有金属材料和陶瓷材料。

金属材料一般包括不锈钢、镍基合金、铂铑合金等，具有良好的耐高温性能和机械强度，适用于工作温度较高或存在腐蚀介质的环境。

陶瓷材料一般有氧化铝陶瓷、二氧化硼陶瓷等，具有优秀的绝缘性能和耐腐蚀性能，适用于工作温度较低或存在酸碱介质的环境。

2.保护管形状的选择保护管的形状通常有直型、弯型和曲型等几种。

直型保护管适用于较为简单的测量场合，如直通式温度测量。

弯型保护管适用于需要穿过障碍物的场合，如弯管式温度测量。

曲型保护管适用于需要测量多点温度的场合，如多点式测温。

3.保护管连接方式的选择保护管的连接方式一般有螺纹连接和焊接连接两种。

螺纹连接适用于需要经常更换保护管的场合，如测量不同位置的温度。

焊接连接适用于需要长期使用的场合，如测量高温恶劣环境。

4.保护管的安装注意事项（1）保护管与被测介质之间应采取合适的隔热措施，以防止传热延迟和测量误差。

（2）保护管的安装位置应尽量避免介质流动和冲刷，以防止保护管损坏和测量失准。

（3）保护管的连接紧固力度应适中，过紧或过松都可能导致保护管的松动或损坏。

（4）保护管的长度应根据实际需求确定，一般保护管的长度应大于被测介质的深度，以确保温度的准确测量。

总之，测量高温的热电偶选择合适的保护管是确保其正常工作和延长使用寿命的关键。

在选择保护管时要考虑介质性质、工作温度、测量要求等多个因素，并根据实际情况选择合适的保护管材料、形状、连接方式和安装方法。

同时，在实际使用过程中还要注意保护管的维护保养，及时更换受损的保护管，以保证测量结果的准确性。

保护套管选用材质参考表气体流量测量的温度与压力补偿汤良焕摘要综述了干、湿气体及水蒸气流量测量中的温度、压力补偿方案，还介绍了其它类型流量计的温度、压力补偿，指出几点应注意的问题。

关键词：流量测量气体流量温度补偿压力补偿The Temperature and Pressure Compensations for Gas Flow MeasurementAbstract The strategies of the temperature and pressure compensations for flow measurements of dry gas， wet gas and steam are described． The temperature and pressure compensations for other types of flow meters are also introduced． Some cautions are pointed out．Key words：Flow measurement Gas flow Temperature compensation Pressure compensation由于气体的可压缩性，决定了它的流量测量比液体复杂，仪表的输出信号除了与输入信号有关，还与气体密度有关，而气体的密度又是温度和压力（简称温压）的函数。

所以，气体的流量测量普遍存在温压补偿问题。

在仪表的设计或对旧设备的改造中，气体流量测控系统应尽可能采用微机化仪表，根据被测气体及仪表类型，选用合适的数学模型，实施温压自动补偿。

大部分气体，可近似地视为理想气体，其密度可用经过补正的理想气体状态方程来表示。

有的气体，如水蒸气，即有别于理想气体，其密度不宜简单地用理想气体状态方程来表示。

气体又有干、湿之分，对于湿气体，其密度除了与温度、压力有关外，还与湿度有关。

近年来，不断涌现的微机化仪表，使气体流量测量的温压补偿变得简便而精确，从而提高了测量精度。

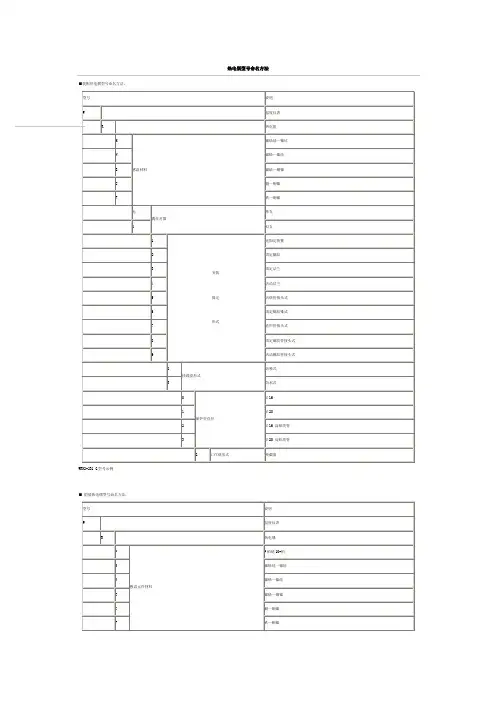

热电偶型号命名方法■装配热电偶型号命名方法：WRN2-231 G型号示例■ 铠装热电偶型号命名方法：WZPK2-236G型号示例■ 防爆热电偶型号命名方法：结构及定义热电偶补偿导线简称补偿导线，通常由补偿导线合金丝、绝缘层、护套、屏蔽层组成。

在一定温度范围内（包括常温）、具有与所匹配的热电偶的热电动势的标称值相同的一对带有绝缘层的导线，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。

热电偶与测量装置之间使用补偿导线，其优点有二：1.改善热电偶测温线路的物理性能和机械性能，采用多股线芯或小直径补偿导线可提高线路的挠性，是接线方便，也可调节线路电阻或屏蔽外界干扰；2.降低测量线路成本，当热电偶与测量装置距离很远，使用补偿导线可以节省大量的热电偶材料，特别是使用贵金属热电偶时，经济效益更为明显。

2 术语及符号2.1 延长型补偿导线延长型补偿导线又称延长型导线，其合金丝的名义化学成分及热电动势标称值与配用的热电偶相同，用字母“X”附在热电偶分度号之后表示，例如“KX”表示K型热电偶用延长型补偿导线。

2.2 补偿型补偿导线补偿型补偿导线又称补偿型导线，其合金丝的名义化学成分与配用的热电偶不同，但其热电动势值在0-100℃或0-200℃时与配用热电偶的热电动势标称值相同，用字母“C”附在热电偶分度号之后表示，例如“KC”。

不同合金丝可以应用于同一分度号的热电偶，并用附加字母区别，如“KCA”、“KCB”。

目前使用不多。

2.3 允差热电偶补偿导线的允差是由于测量系统中引用了补偿导线而产生的最大偏差，该值用微伏表示，其允差的大小分为精密级和普通级两种。

2.4 符号S——表示热电特性为精密级补偿导线。

普通级补偿导线不标字母；G——表示一般用补偿导线；H——表示耐热用补偿导线；R——表示线芯为多股的补偿导线。

线芯为单股的补偿导线不标字母；P——表示有屏蔽层的补偿导线；V——表示绝缘层或护套为聚氯乙烯材料（PVC）；F——表示绝缘层为聚四氟乙烯材料；B——表示护套为无碱玻璃丝材料。

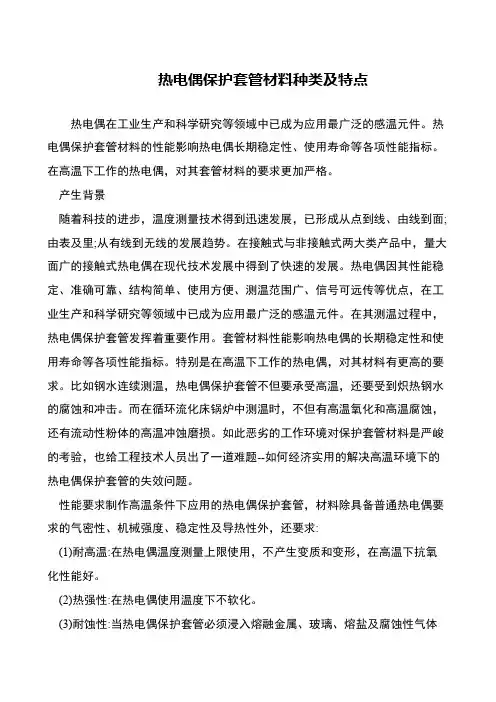

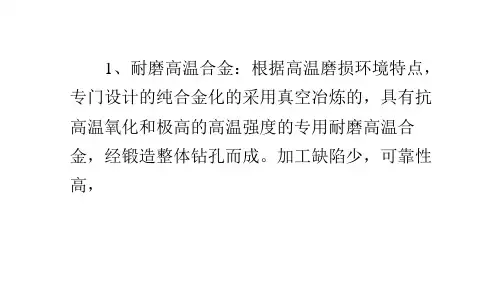

热电偶保护套管材料种类及特点
热电偶在工业生产和科学研究等领域中已成为应用最广泛的感温元件。

热电偶保护套管材料的性能影响热电偶长期稳定性、使用寿命等各项性能指标。

在高温下工作的热电偶，对其套管材料的要求更加严格。

 产生背景
 随着科技的进步，温度测量技术得到迅速发展，已形成从点到线、由线到面;由表及里;从有线到无线的发展趋势。

在接触式与非接触式两大类产品中，量大面广的接触式热电偶在现代技术发展中得到了快速的发展。

热电偶因其性能稳定、准确可靠、结构简单、使用方便、测温范围广、信号可远传等优点，在工业生产和科学研究等领域中已成为应用最广泛的感温元件。

在其测温过程中，热电偶保护套管发挥着重要作用。

套管材料性能影响热电偶的长期稳定性和使用寿命等各项性能指标。

特别是在高温下工作的热电偶，对其材料有更高的要求。

比如钢水连续测温，热电偶保护套管不但要承受高温，还要受到炽热钢水的腐蚀和冲击。

而在循环流化床锅炉中测温时，不但有高温氧化和高温腐蚀，还有流动性粉体的高温冲蚀磨损。

如此恶劣的工作环境对保护套管材料是严峻的考验，也给工程技术人员出了一道难题--如何经济实用的解决高温环境下的热电偶保护套管的失效问题。

 性能要求制作高温条件下应用的热电偶保护套管，材料除具备普通热电偶要求的气密性、机械强度、稳定性及导热性外，还要求:
 (1)耐高温:在热电偶温度测量上限使用，不产生变质和变形，在高温下抗氧化性能好。

 (2)热强性:在热电偶使用温度下不软化。

 (3)耐蚀性:当热电偶保护套管必须浸入熔融金属、玻璃、熔盐及腐蚀性气体。

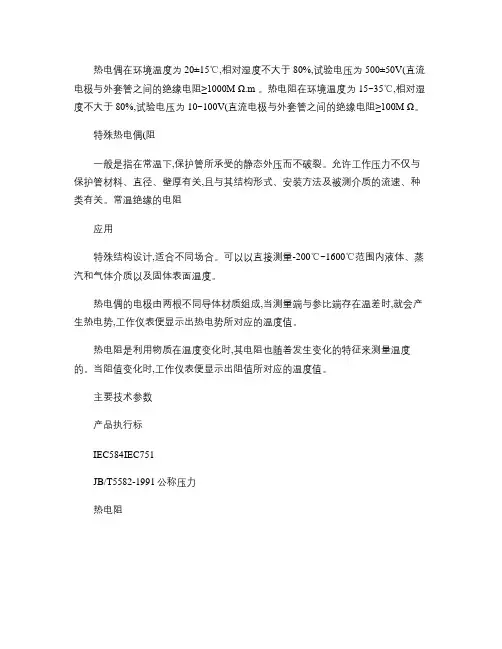

热电偶在环境温度为20±15℃,相对湿度不大于80%,试验电压为500±50V(直流电极与外套管之间的绝缘电阻≥1000M Ω.m 。

热电阻在环境温度为15~35℃,相对湿度不大于80%,试验电压为10~100V(直流电极与外套管之间的绝缘电阻≥100M Ω。

特殊热电偶(阻一般是指在常温下,保护管所承受的静态外压而不破裂。

允许工作压力不仅与保护管材料、直径、壁厚有关,且与其结构形式、安装方法及被测介质的流速、种类有关。

常温绝缘的电阻应用特殊结构设计,适合不同场合。

可以以直接测量-200℃~1600℃范围内液体、蒸汽和气体介质以及固体表面温度。

热电偶的电极由两根不同导体材质组成,当测量端与参比端存在温差时,就会产生热电势,工作仪表便显示出热电势所对应的温度值。

热电阻是利用物质在温度变化时,其电阻也随着发生变化的特征来测量温度的。

当阻值变化时,工作仪表便显示出阻值所对应的温度值。

主要技术参数产品执行标IEC584IEC751JB/T5582-1991公称压力热电阻热电偶工作原理联系人丗陈礼平Q Q•F951765059销售电话丗139******** 微型热电偶(阻热电偶Ⅰ级,热电阻A级按协议订货应用适用于狭小场所的温度测量与控制。

是纺织、绦纶等行业不可缺少的测量温装置。

常压型号及规格精度等级热电偶:Ⅱ热电阻:A,B公称压力主要技术参数联系人丗陈礼平销售电话丗139********微细铠装热电偶热电偶Ⅰ级按协议订货应用适用于狭小且须弯曲场所的温度测量与控制。

是化工、化纤、制药等行业不可缺少的测量温装置。

主要技术参数精度等级:Ⅰ级或Ⅱ级公称直径:Φ1弯曲半径:R ≥5D 公称压力:常压型号及规格联系人丗陈礼平销售电话丗139********压簧固定热电偶精度等级:Ⅰ级Ⅱ级热响应时间:≤5S 规格热电偶Ⅰ级按协议订货:型号及规格应用采用弹性压紧装置,使测量端紧贴被测物表面,适用于塑料、轻纺及食品等行业测温。
