通过低压管道系统，以小流量将水喷洒到土壤表面进行灌溉的方法是微喷灌。
微喷灌是通过低压管道系统，以较小的流量将水喷洒到土壤表面进行灌溉的一种灌水方法，它是在滴灌和喷灌的基础上逐步形成的一种新的灌水技术。
微喷灌时水流以较大的流速由微喷头喷出，在空气阻力的作用下粉碎成细小的水滴降落在地面或作物叶面，由于微喷头出流孔口和流速均大于滴灌的滴头流速和流量，从而大大减小了灌水器的堵塞，微喷灌还可将可溶性化肥随灌溉水直接喷洒到作物叶面或根系周围的土壤表面，提高施肥效率，节省化肥用量。
微喷灌主要适用于地面灌溉或其他灌水方式难以保障的保护特种作物，如温室育苗、花卉栽培或观赏作物对湿度有较高要求，用微喷灌或雾灌可直接实现对作物的灌溉或调节保护室内环境湿度或温度，或通过微喷灌实现清洗作物叶面灰尘等。
（井灌区部分）【题名】：低压管道输水灌溉工程技术规范（井灌区部分）【副题名】：【起草单位】：xx水利水电科学研究院【标准号】：SL/T153-95【代替标准】：【颁布部门】：xx水利部【发布日期】：1995年3月27日发布【实施日期】：1995年7月1日实施【标准性质】：xx行业标准【批准文号】：水科教[1995]97号【批准文件】：xx水利部关于批准发布《低压管道输水灌溉工程技术规范井灌区部分》》（SL/T153—95）的通知水科教[1995]97号根据1991年水利水电技术标准的制定、修订计划，由部科技司主持，以中国水利水电科学研究院为主编单位制定的《低压管道输水灌溉工程技术规范（井灌区部分）》，经审查批准为水利行业标准，并予以发布。
标准的名称和编号为：《低压管道输水灌溉工程技术规范（井灌区部分）》SL/T153—95。
本标准自1995年7月1日起实施。
在实施过程中各单位应注意总结经验，如有问题请函告部科技司，并由其负责解释。
标准文本由xx水利水电出版社出版发行。
一九九五年三月二十七日1总则1.0.1为统一井灌区低压管道输水灌溉工程的技术要求，充分发挥工程效益，特制定本规范。
1.0.2本规范适用于井灌区低压管道输水灌溉工程的规划、设计、施工安装、验收及运行与维护。
1.0.3低压管道输水灌溉工程建设，必须将井、水泵、管道系统及田间工程统一考虑，力求技术先进、经济合理、效益显著。
1.0.4低压管道输水灌溉工程中的机井：新井必须经成井验收合格；现有机井必须是符合SD188《农用机井技术规范》所规定的完好机井。
1.0.5低压管道输水灌溉工程建设，除执行本规范外，还应符合现行有关标准和规范的规定。
2工程规划2.1规划原则2.1.1应准确占有规划区自然地理、水文气象、水文地质、表层土壤、工程现状、农业生产、社会经济以及地形等资料。
2.1.2规划应在当地农业区划和地下水资源评价的基础上进行；应与农田水利基本建设总体规划相适应，做到因地制宜、统筹兼顾、全面规划、分期实施。
低压管道输水灌溉技术节水灌溉新技术
核心提示：低压管道输水灌溉技术节水灌溉新技术低压管道输水灌溉技术一、低压管道输水灌溉系统的组成水源：符合灌溉用水的清水均可，若低压管道输水灌溉技术节水灌溉新技术低压管道输水灌溉技术一、低压管道输水灌溉系统的组成水源：符合灌溉用水的清水均可，若含沙量和杂质较多需要经过处理或同时考虑沉沙。
首部取水枢纽：主要包括水泵、动力机及其配套设备。
输配水管网：一般采用固定地埋管方式。
目前应用较多的管材有混凝土管、石棉水泥管、ＰＥ管及ＰＶＣ管。
田间灌水系统：一是采用田间固定或移动的管网，采用退水管法浇地，二是采用田间明渠输水沟灌水，在田间进行畦灌、沟灌等地面灌水方法。
分水给水装置：在各级管道之间设置分水井、配水闸门等；在竖管出口处设置田间配水的出水口。
其他附属设施：特殊部位设置排气和调压阀等安全保水装置、水表及防冻和冲淤用的冲砂闸和泄水口等。
二、低压管道输水灌溉系统规划设计要点管道布置应遵循以下原则：（1）先确定水栓的位置，尽量保证各级管道垂直布置，力求管线最短。
（2）尽量利用地形落差实施自动输水。
（3）最末一级固定管道走向应与作物种植方向一致，尽量减少起伏折点，以利于田间管理和耕作。
管材的选择一般采用经济流速法，根据不同管材确定适宜流速和管径，若管材价格低、动力价格高时，经济流速选小值，反之选大值。

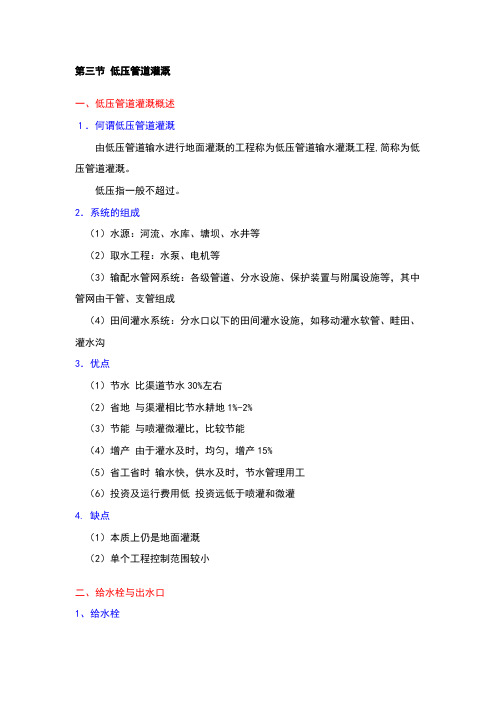

第三节低压管道灌溉一、低压管道灌溉概述１．何谓低压管道灌溉由低压管道输水进行地面灌溉的工程称为低压管道输水灌溉工程,简称为低压管道灌溉。
低压指一般不超过。
2．系统的组成（1）水源：河流、水库、塘坝、水井等（2）取水工程：水泵、电机等（3）输配水管网系统：各级管道、分水设施、保护装置与附属设施等，其中管网由干管、支管组成（4）田间灌水系统：分水口以下的田间灌水设施，如移动灌水软管、畦田、灌水沟3．优点（1）节水比渠道节水30%左右（2）省地与渠灌相比节水耕地1%-2%（3）节能与喷灌微灌比，比较节能（4）增产由于灌水及时，均匀，增产15%（5）省工省时输水快，供水及时，节水管理用工（6）投资及运行费用低投资远低于喷灌和微灌4. 缺点（1）本质上仍是地面灌溉（2）单个工程控制范围较小二、给水栓与出水口1、给水栓连接灌水软管的装置2、出水口由地下输水管道向田间沟、畦配水的放水装置。
一般情况出水口或给水栓间距为50~100米每个出水口(包括给水栓)控制面积在4~9亩三、低压管灌系统的规划设计（一）规划设计原则（1）管道系统布置应与排水、道路、林带等规划紧密结合，统筹安排。
（2）合理确定支管间距与出水口间距，适应田间灌水要求。
（3）系统运行可靠，维护管理方便。
（4）节省投资与运行管理费用。
因地制宜地选择管材，管线顺直，进行必要的方案比较。
（三）管网布置（1）水源(机井)位于田块一侧常采用“一”字形、“T”形、“L”形三种形式。
（2）水源(机井)位于田块中心常采用“H”形、环形或一字型。
支管间距50~100m，单向灌取小值，双向灌取大值,畦宽多取-2.5m。
（3）水源位于田块一侧，控制面积较大成近似方形地块，可布置成梳齿形、丰字型两种形式。
（二）计算灌溉制度１、灌水定额m=1000H(max min) (mm)式中H：计划湿润层深（ｍ）；：土壤干容重（t/m3）；max、min：土壤适宜含水量上、下限（重量百分比）。
低压输水管道农田灌溉技术要点（试行）保定地区水利局1998年3月目录一、概述 (1)二、基本资料的搜集 (2)1、地形资料： (2)2、气象资料： (2)3、作物的种植资料： (2)4、作物需水量资料： (2)5、土壤资料： (3)6、水源和动力资料： (4)三、管道系统规划 (5)1、规划原则： (5)2、确定灌溉流量： (5)3、确定有效灌溉面积 (6)4、管网布置 (7)四、管径的确定 (9)1、管道压力和流速 (9)2、管径的计算选择方法 (13)五：管材的选择 (21)1、硬聚氯乙烯管（PVC管）、聚乙烯硬管（PE管）、聚丙烯硬管（PP管）。
(22)2、砼或水泥土管，又有离心和挤压成型之区别。
(22)3、塑料软管做内衬外护圬工料管道。
(22)4、现场浇筑砼管。
(22)5、菱镁土管。
(23)六、机泵的选配 (25)1、水泵的选配原则 (25)2、动力机的选配原则。
(26)七、辅助建筑物的设计 (27)1、选用硬PVC管道，在潜水电泵或深井泵出水口处安装一真空泵底阀，水流可直接给管道，减少了枢纽部分的闸阀，弯头，铁管等管件。
降低工程造价，减少了水头损失。
(27)2、选用砼管道，还要设主水池，分水池和排气孔沉沙池等。
(27)八、效益分析 (29)1、还本年限：可用下面公式计算。
(29)2、总效益系数： (29)3、益本比 (29)九、管道施工 (30)1、管道埋设深度。
(30)2、测量放线。
(30)3、基坑开挖。
(30)4、管道铺设。
(30)十、管理与运用 (31)1、全面配套。
(31)2、组织管理。
(31)3、工程管理。
(32)4、运行管理。
(32)前言我国水资源匮乏，已越来越引起人们的普遍关注。
缓解水资源供需矛盾的途径是：全面节流，适当开源，强化管理，加强保护。
农业是用水大户，有很大的节潜力。
目前，农业节水的出路在于发展节水灌溉，推广先进的灌水技术和措施。
简述低压管道输水灌溉工程技术的优点低压管道输水灌溉工程技术是一种在农田灌溉中广泛应用的技术，它具有许多优点。
本文将简述低压管道输水灌溉工程技术的优点。
低压管道输水灌溉工程技术可以有效节约水资源。
传统的灌溉方式往往存在大量的水资源浪费，例如，洪水灌溉时一部分水流失到地下，而喷灌时水雾也容易蒸发。
而低压管道输水灌溉工程技术可以通过科学设计和管理，精确控制水源的供给和水量的使用，最大限度地减少水资源的浪费。
低压管道输水灌溉工程技术可以提高灌溉效率。
传统的灌溉方式往往存在一些问题，如灌溉水量不均匀、水分流失等。
而低压管道输水灌溉工程技术可以通过灌溉管道的布置和控制系统的优化，实现灌溉水量的均匀供给，减少水分流失，从而提高灌溉效率。
低压管道输水灌溉工程技术还可以降低劳动强度。
传统的灌溉方式往往需要大量的人力投入，如人工挖沟、人工插秧等。
而低压管道输水灌溉工程技术可以通过自动化系统来实现自动供水和自动控制，减少人工操作的需求，降低劳动强度，提高生产效率。
低压管道输水灌溉工程技术还可以提高农作物的产量和质量。
传统的灌溉方式往往存在一些问题，如水分不足或过量、土壤盐碱化等，这些问题会影响农作物的生长和发育。
而低压管道输水灌溉工程技术可以通过精确控制灌溉水量和灌溉时间，提供适宜的水分和营养，改善土壤条件，从而促进农作物的生长和发育，提高产量和质量。
低压管道输水灌溉工程技术还可以降低灌溉成本。
传统的灌溉方式往往需要大量的人力和物力投入，如人工挖沟、水泵、喷灌设备等。
而低压管道输水灌溉工程技术可以通过合理的设计和管理，减少人力和物力的使用，从而降低灌溉成本，提高经济效益。
低压管道输水灌溉工程技术具有节约水资源、提高灌溉效率、降低劳动强度、提高农作物产量和质量、降低灌溉成本等优点。
随着科学技术的不断发展，低压管道输水灌溉工程技术在农田灌溉中的应用前景将更加广阔。
（一）适用范围井灌区，山区的水泉、小水、小库、塘坝及其它形式的灌区都适用管灌。
低压管道输水灌溉最适用于我国北方平原的井灌区，尤其适应我国现阶段生产责任制的种植方式。
（二）操作步骤
1. 管道规划设计主要根据出水量和输水距离等条件，合理选用适宜的管材、管径和长度，进行管道合理规划。
要求线路短，控制面积大，输水通畅。
地势平坦的地区，可沿田间道路、林网线路铺设；地势复杂的地区，应选择最佳路线。
老灌区可沿原有土垄沟或顺耕作垄铺设。
现使用较多的有塑料软管和硬管两种，主要从经济实力和使用寿命考虑。
（1）地下硬塑管道。
地下硬塑输水管道，是很好的防渗输水管道，节省耕地，施工简单，管护容易，使用方便，配合三通、放水口、排水阀，完成输水、分水、放水和排水。
①管道规划。
管道布局要根据水泵流量，井位和地块形状而定。
可从三方面考虑：一要尽量走高线，有利输水入畦；二要力求管道伸入田间双向配水，以缩短土垄沟长度；三要少拐弯，避免局部水头损失过大。
多向同时输水的管道，应尽量对称布置，使各分管的口径、长度、位置等尽量相近，使水量均匀分布。
输水管口径应小于133毫米，管道间距50～100米左右。
②确定管径。
适宜的管径是保证投资合理，取得最佳效益的首要条件。
一般每小时出水量30立方米以下的，管径为100毫米，30～45立方米为125毫米，45～60立方米为150毫米，60～80立方米为175毫米。
（2）地下软塑管道①管道的规划设计。
要根据机井的控制面积和地块形状，确定管道的长度和布置形式，可单向或双向配水。
但要注意：一是尽量沿高处布管，以利向田间输水；二是尽可能走直线，少拐弯；三是尽量缩短主管道和田间土垄沟的输水长度。
②管径选择及输水距离。
管道首端压力以不大于0.3公斤/平方厘米（即3米水头）为宜；这时管中流速在每秒0.8～1.0米以上。
高扬程水泵配软塑管输水，也不宜输水太远，以免水泵扬程增加过多，出水量减少过大。
选择的软塑管与水泵配接后出水量减少值以不超过10%为宜。
管径根据机井的出水量确定。
如单井出水量每小时20立方米左右，可选直径120毫米的软管，输水距离150米；如输水更远时，可选直径160毫米的软管，输水距离最远达到600米。
直径240毫米的软管可作输水主管道，下设3～4条支管配水，可选用直径120毫米以下的软塑管。
管道每节长度应根据地块大小和畦田长短确定，输水段每节管长可超过50米，田间段每节10～20米。
2. 施工程序
（1）地下硬塑管道①开沟。
按规划放线开挖，沟宽0.8米，深要超过冻土层，掌握沟直底平，挖出土放一边，以利接管操作。
②接管。
有插接、对焊和对口套箍3种，常用插接法，沿沟顺输水方向依次插接管道和三通。
将下节管的一端放入烧热的机油或食油中加热软化后取出，用预制的圆台形木模将软化管口撑大，迅速将上节管插接10厘米以上，自然冷却即可。
接三通注意立管竖直。
③安装排水阀。
可在铁三通横管上钻孔，用螺栓塞堵闭，也可在末端三通模管外端安装阀门。
排水阀装好后要与土隔离，以免日久锈死。
④接连结管。
用软管、
硬塑料或水泵胶管，把地下管道和水泵出口连接起来。
并在各三通立管上装好放水口。
⑤试水回填。
陈末端放水口外，其余出水口全关闭，开泵输水持续一段时间，反复检查，发现漏水及处理。
最后填沟，开始填土时要先填管道两侧，填完后放水淹实。
（2）地下软塑管道①沟槽开挖。
沟宽按软管的直径加20厘米，沟深为80厘米，要求管道埋在冻土层之下。
②灰土配制。
白灰和挖出的土分别过筛，去掉石块、草根等杂物，将白灰和细土按体积2∶8混合拌匀。
③管道联接。
三通采用和软管同直径的硬塑管制成，先在三通的两端缠上一层废旧塑料薄膜，用塑料绳捆扎牢固，将软管套接在三通上，再用塑料绳绑牢。
塑料薄膜起止水作用，并防止软管与三通的两端直接磨擦，以延长软管的寿命。
④管道铺设。
先在沟内均匀铺5厘米厚的灰土，修平管基，防止作物根茬、草等划破管壁。
将联接好的管道放入沟内，管子要顺向展平，不拧花扭曲。
在管道的一端设一个3米高的测管，再往管道内注水，使管内保持2～3米的水头，逐段检查软管及接头处是否有漏水现象。
然后均匀回填灰土，使软管上部灰土厚达15厘米，接着向沟内灌水。
⑤原土回填。
3天后灰土上能站人时，用木抹子拍实后回填原土；经灌水落实后再填用。
⑥机泵与管道的联接。
可建压力池、安装逆止阀、直接对接等，根据实际情况灵活使用。
⑦出水口修建。
用砖围着立管从灰土表面砌出地面，并用砂浆灌实，上部砌一水池，出水口的封闭形式，可采用木塞、压盖和承插式等。
（3）地面移动软管。
地上软塑管道连接方式：一是同径管输水采取揣袖套接，即顺水流方向内插搭接1～2米，但应避开管路拐弯段。
二是利用硬塑接头或硬质接头连接，用细绳把两节软管的接头捆在硬塑接头的凹槽处。
如用粗管输水，细管配水，连接处可用塑料三通。
塑料三通是用两个不同直径的软塑料管热合加工而成，各端采用不同直径的软塑管内插套接。
（三）配套措施
1. 制订合理的节水灌溉规划逐渐淘汰旧有的、渗漏严重的渠道，发展管灌。
制订合理的发展规划和灌水制度，使灌溉水用在效益高的作物上、作物需水临界期、高峰期，以及主要地块上。
2. 加强用水管理，推广节水灌溉制度对于埋设管道要加强管理，使管道使用年限增加，从而降低成本。
同时，要积极研究各作物适宜的灌水量、灌水时间和灌水次数，把有限的水集中用于作物需水关键期，以扩大灌溉面积，提高灌溉效益。
3. 重视节水农业技术的综合应用在加强工程管理同时，要重视农业技术的综合应用。
如推广应用高产节水品种、秸秆覆盖、地膜覆盖、保护性耕作、平衡施肥、病虫害防治等技术，采用节水、高产、高效种植模式，精耕细作，使农业生产水平向节约、高产、高效方向发展。
（四）注意事项
1. 硬塑管道一是浇地时先开放水口，后开机泵，改换放水口时先开后关；浇地结束时先停机泵，后关放水口。
二是多口同时放水时，应使各放水口尽量多开闭，使同时打开的放水口与水泵距离要近。
三是放水口处容易冲刷成坑，可建固定的水池，临时用草袋、麻袋等缓冲水流也可。
四是机泵停用期间，关闭所有
放水口，以防杂物堵塞管道。
使用中要经常检查管道沿线，发现地面淹湿渗水，要及时挖开处理。
五是越冬前要打开排水阀，将管内存水排空，以防塑管冻裂。
2. 地下软塑管道（1）软管充水后至少保持3天时间。
（2）在管道的末端要设排沙阀，排出管内的泥沙；冬季要排出管内的存水，以免出水立管冻坏。
（3）在浇地时必须先开出水口后开机泵，改换出水口时，要先开后关，浇完后，先停机后关出水口。
（4）如发现管道漏水应立即处理。
先把土挖开，如软管破损，可用硬塑管联接，再按原来回填方法填好土。
3. 地上软塑管道（1）浇地顺序是先远后近，先高后低；田间灌水过程采用脱节分段法，浇完一段地抽掉一节管。
（2）软管壁薄容易划破，折边处易损坏，局部可能有气眼，对管道的小口堵漏办法：一是用聚乙烯粘合剂粘补，剪好比破口大的薄膜塑料补垫，均匀涂上剂粘在破口处；二是用软细的短管套在粗管的破口处，靠水压封住漏口；三是将薄膜塑料放在破口处，上面再放一层纸加热粘结；四是处于破口过大易粘结的，可剪去损坏，再内插套接。
（3）软塑管除在运输中要妥善保护外，使用时要注意修平管基以防划破。
移动时不要带水拖拉。
用后要及时洗净，放在通风阴凉处晾干卷好，吊装存放；也可放在缸内或放在修筑的水泥窖内，用盖封闭防止鼠咬。
